RS_485总线的高速串行远距离数据传输方法
rs485收发器工作原理
rs485收发器工作原理RS485收发器工作原理RS485是一种常用的串行通信标准,用于在远距离传输数据。
RS485收发器是用于将电平信号转换为差分信号,以实现长距离、高速、抗干扰的数据传输。
本文将介绍RS485收发器的工作原理。
1. 差分信号传输RS485收发器采用差分信号传输方式,即在两条信号线上发送正负两个相对的电平信号。
这种方式可以有效地提高抗干扰能力,因为差分信号对于电磁干扰的抵抗能力更强。
同时,差分信号的传输距离也更远,传输速率也更高。
2. 发送端工作原理RS485发送端的电路包含一个电流驱动器和一个差分电平转换器。
当发送端要发送数据时,电流驱动器会将数据转换为一个差分电流输出,其中一个线路输出正电流,另一个线路输出负电流。
差分电平转换器将这个差分电流转换为差分电压信号,通过信号线发送出去。
3. 接收端工作原理RS485接收端的电路包含一个差分电平转换器和一个电流比较器。
差分电平转换器将接收到的差分电压信号转换为差分电流信号,然后通过电流比较器将差分电流信号转换为数字信号。
接收端会根据差分电流的大小判断出收到的是1还是0。
4. 数据传输原理RS485采用半双工通信方式,即发送端和接收端不能同时进行数据传输。
在通信开始前,发送端和接收端需要通过控制信号进行协商,确定谁先发送数据。
发送端发送完数据后,会通过控制信号将总线切换为接收模式,接收端开始接收数据。
接收端接收完数据后,会通过控制信号将总线切换为发送模式,发送端可以继续发送数据。
5. 抗干扰能力RS485收发器具有较好的抗干扰能力。
差分信号传输方式可以降低共模干扰的影响,而且RS485收发器通常采用抗干扰的设计,如抗静电、抗电磁干扰等。
此外,RS485还支持多点通信,可以连接多个设备在同一总线上进行通信。
总结:RS485收发器通过差分信号传输方式实现了长距离、高速、抗干扰的数据传输。
发送端将数据转换为差分电流信号发送出去,接收端将差分电压信号转换为数字信号进行数据接收。
【网络通信】rs485信号超长距离通讯解决方案共4页文档

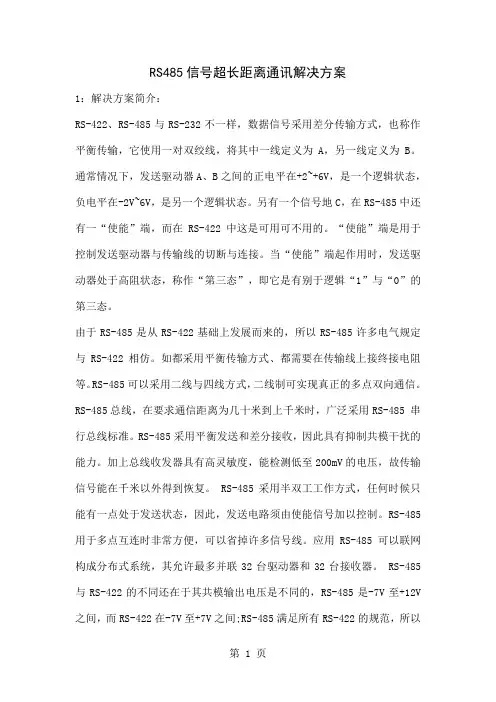

RS485信号超长距离通讯解决方案1:解决方案简介:RS-422、RS-485与RS-232不一样,数据信号采用差分传输方式,也称作平衡传输,它使用一对双绞线,将其中一线定义为A,另一线定义为B。
通常情况下,发送驱动器A、B之间的正电平在+2~+6V,是一个逻辑状态,负电平在-2V~6V,是另一个逻辑状态。
另有一个信号地C,在RS-485中还有一“使能”端,而在RS-422中这是可用可不用的。
“使能”端是用于控制发送驱动器与传输线的切断与连接。
当“使能”端起作用时,发送驱动器处于高阻状态,称作“第三态”,即它是有别于逻辑“1”与“0”的第三态。
由于RS-485是从RS-422基础上发展而来的,所以RS-485许多电气规定与RS-422相仿。
如都采用平衡传输方式、都需要在传输线上接终接电阻等。
RS-485可以采用二线与四线方式,二线制可实现真正的多点双向通信。
RS-485总线,在要求通信距离为几十米到上千米时,广泛采用RS-485 串行总线标准。
RS-485采用平衡发送和差分接收,因此具有抑制共模干扰的能力。
加上总线收发器具有高灵敏度,能检测低至200mV的电压,故传输信号能在千米以外得到恢复。
RS-485采用半双工工作方式,任何时候只能有一点处于发送状态,因此,发送电路须由使能信号加以控制。
RS-485用于多点互连时非常方便,可以省掉许多信号线。
应用RS-485 可以联网构成分布式系统,其允许最多并联32台驱动器和32台接收器。
RS-485与RS-422的不同还在于其共模输出电压是不同的,RS-485是-7V至+12V 之间,而RS-422在-7V至+7V之间;RS-485满足所有RS-422的规范,所以RS-485的驱动器可以用在RS-422网络中应用。
RS-485与RS-422一样,其最大传输距离约为1219米,最大传输速率为10Mbps。
平衡双绞线的长度与传输速率成反比,在100Kbps速率以下,才可能使用规定最长的电缆长度。
RS_485总线的高速串行远距离数据传输方法
ISSN 100020054CN 1122223 N 清华大学学报(自然科学版)J T singhua U niv (Sci &Tech ),2009年第49卷第5期2009,V o l .49,N o .5w 16h ttp : qhxbw .ch inaj ournal.net .cn RS -485总线的高速串行远距离数据传输方法李 成, 王 鹏, 丁天怀, 陈 恳, 耿立中(清华大学精密仪器与机械学系,北京100084)收稿日期:2008206220作者简介:李成(1977—),男(汉),天津,博士后。
通讯联系人:丁天怀,教授,E 2m ail :dlnj @tsinghua .edu .cn摘 要:为实现工业参数的高速远距离长线传输,应用FPGA 技术,设计并实现了一种基于R S 2485总线的高速串行数据传输方法。
分析R S 2485数据传输的影响因素,阐述系统总体结构,由时钟脉冲传输测试确定了外围接口。
利用串行信号的跳变沿作为高速时钟采样检测的起点以实现位同步,采用8B 10B 的链路编码方案,支持高速时钟恢复和数据帧同步,并以双绞线作为传输介质进行了数据传输实验。
结果表明:系统在20M b s 传输速率下实现了串行编码数据流沿220m 双绞线电缆的高速远距离数据传输,误码率可达10-11,为现场原始数据监测提供了高效的传输方法。
关键词:串行通信;R S 2485总线;高速;远距离数据传输中图分类号:T P 274文献标识码:A文章编号:100020054(2009)0520068204RS -485bus -ba sed h igh -speed ser i a lrem ote da ta tran s m ission m ethodL I C he ng ,W ANG P eng ,D I N G Tia nhua i ,CHE N Ke n ,GENG L izhong(D epart men t of Prec ision I n stru men t and M echanology ,Tsi nghua Un iversity ,Be ij i ng 100084,Chi na )Abstract :A h igh 2speed serial data trans m issi on m ethod based on R S 2485bus is developed by using FPGA techno logy to i m p lem ent the high 2speedremo te long w ire trans m issi on fo r industrialparam eters .T he effects on R S 2485bus 2based data trans m issi on are analyzed .T he p rinci p le structure of system is illustrated,and then the peri pheral interface circuits are determ ined by pulse trans m issi on experi m ents .T he rising falling edges of serial signals are used as the start sym bo ls fo r h igh 2speed clock samp ling to enable bit synch ronizati ons .T he 8B 10B encoded data stream s m ake ti m e 2clock recovery and data fram e synch ronizati ons feasible .T hedatatrans m issi onexperi m ents using tw isted 2pair cableas trans m issi on m edia are perfo r m ed .T he results show that thedevelopedsystemcan perfo rmthehigh 2speedremo tedatatrans m issi on along 2202m tw isted 2pair cable at trans m issi on rate up to 20M b s w ith an erro r rate of 10-11,w hich offers an effectivetrans m issi on m ethod fo r the raw monito ring data co llected in thefield .Key words :serial comm unicati on;R S 2485bus;high speed;remo tedata trans m issi onR S 2485总线系统具有硬件设计简单、控制方便、成本低廉、传输距离远等优点,现广泛应用于工业控制、小区监控、水情监测、地震勘探等领域[1-2]。
rs485接线
RS485接线1. 介绍RS485是一种常用的串行通信协议,适用于远距离、高速数据传输。
在RS485通信中,接线的正确性对传输效果非常重要。
本文将详细介绍RS485接线的步骤和注意事项。
2. RS485接线步骤2.1 准备所需材料在进行RS485接线前,需要准备以下材料:•RS485通信设备•适配器或转换器•网线2.2 连接RS485设备首先,将RS485通信设备连接到计算机或控制台设备。
通常,RS485设备具有标准的串口接口,可以直接连接到计算机的串口。
如果计算机没有串口接口,可以使用串口转USB 的适配器。
2.3 连接适配器或转换器如果RS485设备的接口类型与计算机或控制台设备的接口类型不匹配,需要使用适配器或转换器来实现连接。
适配器或转换器可以将RS485信号转换为计算机或控制台设备可识别的信号。
2.4 连接网线在进行RS485通信之前,在RS485设备之间需要使用网线进行连接。
通常,RS485设备具有两个端口,分别是A端口和B端口。
将A端口与另一个设备的B端口相连,并将B端口与另一个设备的A端口相连,形成一个环形拓扑结构。
3. RS485接线注意事项在进行RS485接线时,需要注意以下事项:3.1 线序匹配在连接RS485设备之前,需要确保A端口与B端口的线序匹配。
A端口的信号线应与B端口的信号线相连接,保持一致。
线序不匹配会导致通信中断或数据传输错误。
3.2 终端电阻设置在RS485通信线的两端,需要设置终端电阻以提高通信质量。
终端电阻一般为120欧姆,分别连接在A端口和B端口的末端。
3.3 接地连接在进行RS485接线时,需要确保设备之间的接地连接良好。
正确的接地连接可以减少干扰和噪音,提高通信的可靠性。
3.4 监测信号质量在进行RS485通信之前,建议使用专业的仪器来监测信号质量。
通过监测信号质量,可以及时发现并解决通信中的问题,确保数据的准确传输。
4. 总结本文介绍了RS485接线的步骤和注意事项。
3.3V供电的RS485接口远距离数据通信电路设计

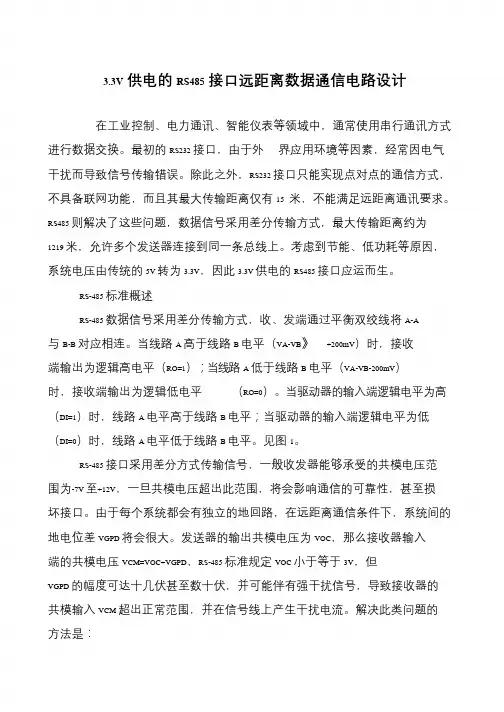

3.3V供电的RS485接口远距离数据通信电路设计在工业控制、电力通讯、智能仪表等领域中,通常使用串行通讯方式进行数据交换。
最初的RS232 接口,由于外界应用环境等因素,经常因电气干扰而导致信号传输错误。
除此之外,RS232 接口只能实现点对点的通信方式,不具备联网功能,而且其最大传输距离仅有15 米,不能满足远距离通讯要求。
RS485 则解决了这些问题,数据信号采用差分传输方式,最大传输距离约为1219 米,允许多个发送器连接到同一条总线上。
考虑到节能、低功耗等原因,系统电压由传统的5V 转为3.3V,因此3.3V 供电的RS485 接口应运而生。
RS-485 标准概述RS-485 数据信号采用差分传输方式,收、发端通过平衡双绞线将A-A与B-B 对应相连。
当线路A 高于线路B 电平(VA-VB》+200mV)时,接收端输出为逻辑高电平(RO=1);当线路A 低于线路B 电平(VA-VB-200mV)时,接收端输出为逻辑低电平(RO=0)。
当驱动器的输入端逻辑电平为高(DI=1)时,线路A 电平高于线路B 电平;当驱动器的输入端逻辑电平为低(DI=0)时,线路A 电平低于线路B 电平。
见图1。
RS-485 接口采用差分方式传输信号,一般收发器能够承受的共模电压范围为-7V 至+12V,一旦共模电压超出此范围,将会影响通信的可靠性,甚至损坏接口。
由于每个系统都会有独立的地回路,在远距离通信条件下,系统间的地电位差VGPD 将会很大。
发送器的输出共模电压为VOC,那么接收器输入端的共模电压VCM=VOC+VGPD,RS-485 标准规定VOC 小于等于3V,但VGPD 的幅度可达十几伏甚至数十伏,并可能伴有强干扰信号,导致接收器的共模输入VCM 超出正常范围,并在信号线上产生干扰电流。
解决此类问题的方法是:。
rs485原理(一)
rs485原理(一)RS485通信协议RS485是一种常用的串行通信协议,用于在远距离通信中传输数据。
它具有高可靠性、抗干扰能力强等特点,被广泛应用于工业控制、自动化、仪器仪表等领域。
本文将从浅入深介绍RS485通信协议的相关原理,帮助读者更好地理解和应用。
1. RS485基础概念RS485是一种差分信号通信协议,即使用两个相反的电信号来表示数据位的“0”和“1”。
它可以同时支持半双工和全双工通信,允许多个节点连接在同一总线上进行通信。
2. RS485物理层连接RS485通信协议的物理层使用一对绞线进行连接,其中一根线为正线(A)、另一根线为负线(B)。
这样设计的目的是为了减小信号的传输噪声和干扰。
3. RS485传输方式RS485协议支持两种不同的传输方式:单点通信和多点通信。
单点通信在单点通信中,RS485总线上只有一个主节点与一个从节点进行通信。
主节点负责发送指令,从节点负责接收并执行指令。
这种方式适用于简单的控制系统,如智能家居等。
多点通信在多点通信中,RS485总线上可以连接多个主节点和从节点,节点之间通过地址进行区分。
主节点可以发送指令给指定的从节点,从节点也可以发送数据给主节点。
这种方式适用于复杂的工业自动化系统,如工控行业等。
4. RS485通信协议RS485通信协议定义了数据帧的格式和通信规则。
数据帧格式RS485通信使用统一的数据帧格式,包括起始位、数据位、校验位和停止位。
典型的数据帧格式为1个起始位、8个数据位、1个校验位和1个停止位。
通信规则RS485通信遵循“主—从”通信模式,主节点负责发起通信,从节点被动接收和响应。
主节点发送数据后,从节点通过校验位判断数据是否正确,并返回响应信息。
5. RS485的优势和应用优势RS485通信协议具有以下优势:•高可靠性:使用差分信号传输,能够有效抵抗干扰和噪声。
•长距离通信:RS485总线可以支持长达1200m的通信距离。
•多点通信:多个节点可以连接在同一总线上进行通信,灵活且经济。
rs485 原理
rs485 原理
RS485是一种串行通信协议,也称作EIA485或TIA485。
它是在RS485标准下工作的一种物理层通信协议,可以实现多个设备之间的远距离、高速、可靠的数据通信。
RS485采用差分信号传输方式,即发送数据和接收数据通过两根线分别传输。
其中一根线为A线,另一根线为B线,它们相互之间的电平差异表示不同的二进制数值。
当A线的电位高于B线时,表示二进制的0;当A线的电位低于B线时,则表示二进制的1。
RS485的通信方式采用半双工通信,意味着数据只能在一个方向上传输,在同一时间只能进行发送或接收操作。
为了实现多个设备之间的通信,RS485采用了一种主从结构的网络拓扑。
在网络中,一个设备可以充当主设备(Master),负责控制和调度通信的过程,其他设备则为从设备(Slave),按照主设备的指令进行数据的发送和接收。
RS485通信的主要特点是抗干扰能力强,传输距离远(最高可达1200米),传输速率高(最高可达10Mbps),适用于复杂的工业环境。
此外,RS485还支持多主设备的通信,可以实现多个主设备同时与多个从设备进行通信,灵活性较强。
总之,RS485是一种基于差分信号传输的半双工通信协议,通过A线和B线传输数据,采用主从结构的网络拓扑,具有抗干扰能力强、传输距离远、传输速率高等特点,广泛应用于工业自动化等领域。
rs485内部电路工作原理
RS485是一种常用的串行通信协议,广泛应用于工业自动化、安防监控和数据采集等领域。
其内部电路设计精妙,能够实现远距离高速数据传输,并具备抗干扰能力强的特点。
RS485采用差分信号传输方式,通过发送方将逻辑高电平与逻辑低电平分别映射为正负电平,接收方则通过检测电平差值来恢复数据。
这种差分信号传输方式使得RS485在长距离传输时能够有效抵抗电磁干扰和传输线路上的噪声干扰,提高了通信可靠性。
RS485的内部电路主要包括发送器和接收器。
发送器通过一个驱动电路将逻辑电平转换为差分电平输出,驱动能力强,能够推动较长的传输线路。
而接收器则通过一个差分输入电路来检测接收到的差分电平,并将其恢复为逻辑电平。
在RS485的发送器中,常用的电路结构是差分驱动电路。
这种电路采用了双晶体管结构,通过控制两个晶体管的导通与截止状态,实现了逻辑电平到差分电平的转换。
同时,发送器还包括了一个电流限制电路,用于控制发送电流的大小,保护线路不受损坏。
接收器部分,一般采用差分比较器电路和电平转换电路。
差分比较器用于检测接收到的差分信号,并输出对应的逻辑电平。
电平转换电路则负责将差分信号转换为标准的逻辑电平,以供后续处理。
除了发送器和接收器,RS485的内部电路还包括了电源电路、时钟电路和控制电路等。
电源电路提供工作电压给发送器和接收器,时钟电路提供时序控制信号,控制电路用于控制发送器和接收器的工作状态,以保证数据传输的正常进行。
总之,RS485的内部电路设计精妙,通过差分信号传输方式实现了远距离高速数据传输,并具备抗干扰能力强的特点。
发送器和接收器的设计使得RS485能够在工业自动化等领域中稳定可靠地工作。
了解其内部电路工作原理,有助于我们更好地理解和应用RS485通信技术。
用于地震勘探仪器的RS_485高速数据_能量传输方法
ISSN 1000-0054CN 11-2223/N 清华大学学报(自然科学版)J T singh ua Un iv (Sci &Tech ),2009年第49卷第5期2009,V o l.49,N o.5w 17http://qhx bw.chinajo 用于地震勘探仪器的RS -485高速数据/能量传输方法丁天怀, 李 成, 王 鹏, 陈 恳, 耿立中(清华大学精密仪器与机械学系,北京100084)收稿日期:2008-09-04作者简介:丁天怀(1945—),男(汉),江苏,教授。
E-mail:dlnj@m ail.ts inghu 摘 要:为实现地震勘探仪器采集的大容量数据的高速远距离长线传输,比较数据传输方式,提出了RS-485总线的高速串行数据传输方法,应用F PGA 技术,研制了数据传输系统。
分析R S -485数据传输的影响因素,设计了系统总体结构及传输协议。
基于以太网供电原理,采用RS -485总线供电方式,实现48V 直流能量与数据沿同一线对的叠加传输。
利用串行信号的跳变沿作为高速时钟采样的起始标志,结合8B /10B 的链路编码方案,实现位同步时钟恢复与数据帧提取,且检测时钟频率10倍于发送时钟频率。
数传实验结果表明,系统可实现串行编码数据流以20M b/s 沿220m 双绞线电缆的远距离数据传输,误码率可达10-11。
关键词:地震数据;RS-485总线;高速;远距离传输;直流能量中图分类号:T P 274文献标识码:A文章编号:1000-0054(2009)05-0072-04RS -485bus -based high -speed data /powertransmission method available for seismicexploration instrumentDING Tian huai ,LI Ch eng ,WANG Peng ,CHEN Ken ,G ENG Lizhong(Department of Precision Ins truments and Mechanology ,T s inghua University ,Beij ing 100084,China )Abstract :By com parin g d iffer ent data tran smis sion modes,the RS -485bu s-based hig h-speed serial data tran smis sion meth od is proposed to im plem ent the high-speed remote long wir e transm ission for a lar ge nu mber of data collected b y seismic ex ploration ins tru ments.T hen,the data transm ission sys tem is developed by using FPGA technology.The effects on RS-485b us-based data tran smis sion are analyz ed.T he principle structure and comm unication p rotocol of system are design ed.Accord ing to the principle of pow er over Ethernet,the method of RS -485b us pow er is applied to im plem ent th e trans miss ion of 48VDC and data s ignals via the same tw isted-pair electric cable.T he r ising/falling edges of serial sign als ar e us ed as the start symbols for high -speed clock sampling to enab le bit syn chroniz ation time-clock recovery an d data fram e recognition w ith the 8B/10B encoded mode.T he sampling clock sign al is 10times higher than s en ding clock sign al in frequency.T he data transm iss ion ex perim ents show th at the s ystemcan p erform the r emote data transm ission along 220-m twis ted-pair cab le at tran smis sion rate u p to 20M b/s with an error r ate of 10-11.Key words :seismicdata;RS-485bus;high -speed;remotetr ans miss ion;d irect cu rrent pow er目前地震勘探技术已成为当今发现新油气资源的重要手段。
采用 RS_485 串行接口测试系统的远距离通讯
(清除发送, 输入) 以及D SR (数据装置准备好, 输入) 与D TR (数据终端准备好, 输出) 分别 连 在 一 起, 主 要 是 因 为 PC 机 B IO S 中 的 IN T 14H (串行通讯程序) 在接收和发送数据时 均要判断CT S和D SR 是否有效。 在低速传输时 (200Kb it s 以下) , 平衡接口电路对传输线的 阻抗匹配没有要求, 但当传输速率很高时, 为 消除长线反射, 传输线须经阻抗匹配, 电缆的 两个终端各接一个等于特征阻抗的电阻 (R t= 1208 )。当 PC 机从所控制的单片机巡回取一批 数据时, 其程序框图如图 5。PC 机程序框图为 图 5 (a) , 各单片机程序框图为图 5 (b)。
二、R S2232C、R S2422A、R S2485 标准接口特点
R S2232C 是早期为促进公用电话网络进 行数据通信而制定的标准, 其逻辑电平对地是 对
三、 结束语
本方案的具体实施需与输送带配合, 全部 由微机控制, 可实现单路到六路的自动连续灌 装, 灌装路数可任意组合, 输送带上的档板轨 道尺寸可以调节, 适合不同规格的容器。 由该 方案形成的产品——M 101 型润滑油自动灌装 系统在上海炼油厂经过一年的运行结果表明,
输出即为逻辑 1, 差分信号大于- 200mV , 输出 为逻辑 0, 其最高传输速率可达 10M b it s。 当 传输速率较低时, 信号能传送几千米 (例如: 当 波特率为 100Kb it s 时, 传输距离为 1200m )。
三、R S2485 接口芯片
美 国 M O TO ROLA 公 司 集 成 芯 片 M C75174B、 SN 75175 是 具 有 三 态 输 出 的 四 R S2485 差分线驱动器和线接收器, 单 5V 供 电, 其电器特性满足 E IA 提出的技术要求。
485 总线 方案
485 总线方案引言485总线是一种常用的串行通信总线方案,适用于工业自动化、楼宇自控、集中计量、环境监测等领域。
本文将介绍485总线的基本原理、特点及其应用。
一、485总线的基本原理485总线是一种差分传输的串行通信总线,它可以同时实现多个设备之间的双向通信。
485总线采用了差分传输的方式,利用两根信号线(A线和B线)分别传输正负的电信号,以此来实现数据的传输。
485总线的传输方式为半双工,即同一时间只能有一个设备发送数据,其他设备处于接收状态。
通过差分传输的方式,485总线具有较好的抗干扰能力,能够在恶劣的工作环境中保持稳定的通信。
二、485总线的特点1.长距离传输:485总线可以实现长达1200米的距离传输,适用于分布式设备的远距离通信。
2.多设备通信:485总线可以支持多个设备之间的通信,最多可以连接128个设备。
3.抗干扰能力强:485总线采用差分传输方式,具有较好的抗干扰能力,适用于电磁环境复杂的工业场景。
4.通信速率调节:485总线支持多种通信速率,可以根据实际需求进行调节。
5.简单易用:485总线的设备连接简单,只需将各个设备通过终端电阻连接即可。
三、485总线的应用1. 工业自动化485总线广泛应用于工业自动化领域,可以用于连接PLC、变频器、传感器等设备,实现设备之间的数据传输和控制。
2. 楼宇自控485总线可用于楼宇自控系统,通过连接空调、照明、安防等设备,实现对楼宇内各种设备的集中管理和控制,提高能源利用效率。
3. 集中计量在数据采集和集中计量领域,485总线可以连接多个电表、水表、气表等仪表,实时采集各种用量数据,并进行集中管理和统计。
4. 环境监测485总线可用于环境监测系统中,通过连接温湿度传感器、气体传感器等设备,实时监测环境参数,并进行数据采集和分析。
四、485总线的优势和劣势1. 优势•长距离传输能力强,适用于分布式设备通信。
•抗干扰能力较好,适用于工业环境。
rs485通信原理
rs485通信原理
RS485通信是一种串行通信协议,用于在多个设备之间进行数据传输。
它是一种平衡差分信号传输方式,可以实现高速、远距离通信。
RS485通信采用差分信号传输,即使用两条信号线进行数据传输,分别为正向信号线(A线)和反向信号线(B线)。
传输时,发送器将数据以差分的方式发送出去,接收器则通过比较两条信号线上的电平差异来还原出数据。
由于使用差分信号,RS485通信具有较强的抗干扰能力,可以在较差的电磁环境下稳定工作。
RS485通信采用半双工方式,即同一时间内,数据传输只能是单向的,要么是从发送器向接收器传输数据,要么是从接收器向发送器传输数据。
为了实现多个设备之间的通信,常用的方式是在总线上连接多个RS485设备,通过总线进行数据传输。
在总线上,各个设备通过设置不同的地址来进行区分,并且在进行数据传输时需要先请求总线控制权。
这样可以确保每个设备在适当的时机发送数据,避免冲突。
RS485通信速度可以根据具体应用进行设置,一般可以达到几十kbps到几Mbps的速度范围。
此外,RS485通信还可以支持多主机结构,即多个设备可以同时成为总线的主机,实现分布式控制。
总之,RS485通信是一种可靠、抗干扰能力强的串行通信协议,
适用于远距离、高速度的数据传输。
它的差分传输方式、半双工通信以及多主机支持等特点使其在工控领域得到广泛应用。
