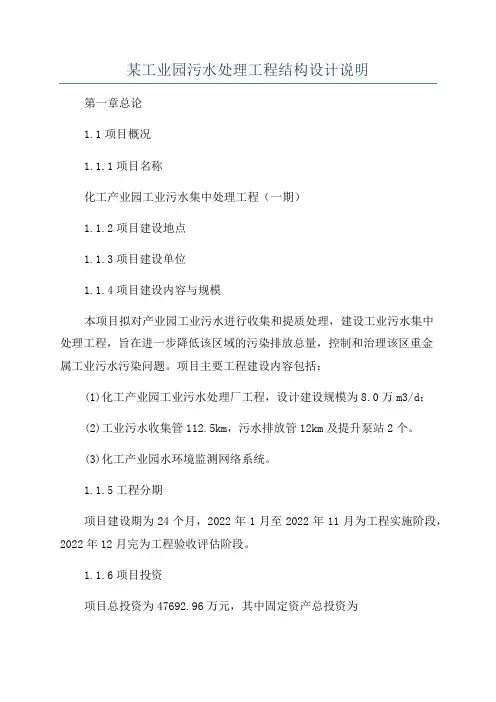

某工业园污水处理工程结构设计说明
某工业园污水处理工程结构设计说明第一章总论1.1项目概况1.1.1项目名称化工产业园工业污水集中处理工程（一期）1.1.2项目建设地点1.1.3项目建设单位1.1.4项目建设内容与规模本项目拟对产业园工业污水进行收集和提质处理，建设工业污水集中处理工程，旨在进一步降低该区域的污染排放总量，控制和治理该区重金属工业污水污染问题。
项目主要工程建设内容包括：(1)化工产业园工业污水处理厂工程，设计建设规模为8.0万m3/d；(2)工业污水收集管112.5km，污水排放管12km及提升泵站2个。
(3)化工产业园水环境监测网络系统。
1.1.5工程分期项目建设期为24个月，2022年1月至2022年11月为工程实施阶段，2022年12月完为工程验收评估阶段。
1.1.6项目投资项目总投资为47692.96万元，其中固定资产总投资为47421.02万元，流动资金271.94万元。
1.2可行性研究报告编制单位1.3编制原则和依据1.3.1编制原则1、贯彻党的十八大报告提出的“大力推进生态文明建设”精神，将区涉重工业污水厂项目积极推进区域生态环境文明建设；2、贯彻环境保护的基本国策，执行国家有关法规、政策、规范及标准；3、在城市总体规划指导下，执行全面规划、分期实施的原则，使工程建设与城市的发展相协调，保护城市水体和环境，最大程度地发挥工程效益；4、采用技术先进、高效节能、效果稳定、占地少的处理工艺，确保污水处理达标排放，减少工程投资和日常运行费用；5、妥善处置污水输送、处理过程中产生的栅渣、沉砂和污泥，避免造成二次污染；6、采用现代化技术手段，实现自动化管理，做到技术先进、经济合理、运行可靠、操作方便；7、合理布置处理构筑物及水力流程，减少工程投资，节约能源，降低日常处理费用；8、选择国内外技术先进、可靠，运行管理方便，维修简便的排水专用设备；9、按照国家规范，结合当地实际情况进行投资估算和经济分析。
1.3.2编制依据1、《国务院关于促进资源型城市可持续发展的若干意见》(2007年12月)；2、《绿色湖南建设纲要》(2022年4月)；6、《区土地利用总体规划》（2006-2022）7、《中华人民共和国环境保护法》(1989.12.26)；8、《中华人民共和国水法》(2002.8.29)；9、《中华人民共和国水污染防治法》(2022.2.28)；10、《中华人民共和国防洪法》(1997.8.29)；11、《中华人民共和国河道管理条例》(1998.6.3)；12、《中华人民共和国城市规划法》(1989.12)；13、《中华人民共和国水土保持法》(1991.6.29)；14、《中华人民共和国节约能源法》(1998.1.1)；15、《中华人民共和国土地管理法》(2004.8.28)；16、《国务院关于落实科学发展观加强环境保护的决定》(国发[2005]39号)；17、《全国生态环境保护纲要》(2000.12)；18、《节能中长期专项规划》(国家发改委发改环资[2004]2505号)；19、《关于发布［城镇污水厂污染物排放标准］（GB18918-2002）修改单的公告》（国家环保总局公告2006年第21号）；20、《国家发展改革委办公厅关于请组织申报重点流域工业污染防治2022年中央预算内投资备选项目的通知》（发改办环资[2022]3229号）；21、《当前国家鼓励发展的环保产业设备（产品）目录（2022年版）》（2022.4）22、其他相关依据性文件。
污水处理厂毕业设计说明书
毕业设计说明书题目:达州市某污水处理厂工艺设计学院(直属系):年级、专业:姓名:学号:指导教师:完成时间:摘要 (3)引言 (4)1设计总则 (5)1.1设计围 (5)1.2设计依据 (5)1.3设计原则 (5)2工程概况 (6)2.1地理位置 (6)2.2自然条件 (6)2.3设计规模 (6)2.4设计进出水水质 (7)3工艺的比选 (7)3.1污水特点 (7)3.2工艺选择 (7)3.3 处理工艺流程 (11)4工艺设计计算 (12)4.1 设计流量的计算 (12)4.2 中格栅 (12)4.3 集水池提升泵房 (15)4.4 细格栅 (16)4.5 沉砂池 (19)4.6 A2O池 (20)4.8 往复式隔板絮凝池 (31)4.9 普通快滤池 (35)4.10 消毒池 (38)4.11污泥泵房 (39)4.12 污泥处理设计 (40)4.13 加药间 (43)5其他辅助构筑物 (43)6 污水处理厂平面布置 (43)6.1平面布置原则 (43)6.2具体平面布置 (45)7 污水处理厂高程布置 (46)7.1 各构筑物水头损失h g (46)7.2污水高程布置 (46)7.4 污泥高程布置 (49)7.5各构筑物标高 (50)8建设投资概算 (51)8.1主要设备报价清单 (51)8.2工程总投资 (53)8 组织管理 (53)8.1 组织机构和定员 (53)8.2 建设进度 (54)9运行成本、环境效益分析 (54)9.2环境效益 (55)10总结与体会 (55)致 (56)参考文献 (56)摘要本次设计项目是达州市某污水处理厂工艺设计工艺设计。
城镇污水是最常见的污水种类。
城镇污水的特点主要是有浮渣，可生化性好，水量大等。
本次设计综合考虑城镇污水的水质特征，排水要求，工程项目投资，运营管理等相关因素，结合厂区的污水水质水量的特点，决定采用A2O作为二级处理生化处理部分，再设计“絮凝+过滤”作为深度处理单元，以保证达到排放标准。
污水处理厂毕业设计说明书
摘 要本次毕业设计的题目为胶南第二污水处理厂工艺设计。
主要任务是完成个该 地区污水的处理设计。
胶南第二污水处理厂的建设规模：60000m 3/d ；原水水质：COD : 600mg/L ，CrBOD 5: 300mg/L ；SS: 450mg/L ；NH 3-N: 45mg/L ；TN: 55mg/L ；TP ：7mg/L ；pH ： 6-9 要求处理后水质达到国家《城镇污水处理厂污染物排放标准》（GB18918-2002） 一级 A 标准的要求：COD Cr ≤50mg/L ，BOD 5 ≤10mg/L ，SS ≤10mg/L ，NH 3-N ≤5mg/L ， T P ≤0.5mg/L 。
本文根据其进水水质、水量及出水情况，分析比较了各种污水处理工艺，确 定该污水处理厂采用倒置的 A/A/O 工艺，产生的污泥经浓缩、脱水后外运。
主要设计内容包括：污水处理工艺选择及各工艺单元的设计(包括工艺流程 的确定及各单体构筑物的设计)；污泥处理工艺设计，(包括工艺流程的确定及各 单体构筑物的设计)；污水处理厂的平面及高程布置(包括污水处理厂处理构筑物 和辅助构筑物的平面图及高程图的绘制)。
关键词：污水处理，倒置 A/A/O 工艺，构筑物，工程，设计ABSTRACTT he graduation design topic for the second jiaonan sewage treatment plant process design. The main task is to complete a the region of the sewage processing design.Jiaonan second sewage treatment plant the construction scale: 60000m 3/d; The original water: CODCr: 600mg/L, BOD5:300mg/L; SS: 450mg/L; NH3-N:45mg/L; TN:55mg/L; TP:7mg/L; pH:6-9 for handling the water quality to achieve after the country "the urban sewage treatment plant emissions standards (GB18918-2002) level 1A standard requirements: CODCrthan 50mg/L, more than 10mg/L BOD5, SS than 10mg/L, NH3-N than 5mg/L, TP than 0.5mg/L.In this paper, according to the feed water quality, water and water situation, analyses and compares the all kinds of wastewater treatment process, determine the sewage treatment plant using the A/A/O process, the sludge produced by the enrichment, sinotrans after dehydration.The main design content includes: choosing the wastewater treatment process and the process of design unit (including process flow and the determination of the monomer structures design); The sludge treatment process design, (including process flow and the determination of the monomer structures design); Sewage treatment plants the plane and elevation layout (including sewage treatment plant structures and auxiliary structures plan and elevation drawing).KEY WORDS: wastewater Treatment, reversed A/A/O process, construct building,design, engineering目录摘要 ............................................................................................................ABSTRACT..........................................................................................................前言.............................................................................................................1 设计任务......................................................................................................1.1 主要内容及要求 (3)1.1.1 设计目的 (3)1.1.2 设计要求 (3)1.2 主要技术参数 (3)1.2.1 处理水量 (3)1.2.2 污水水质 (3)2 工艺方案的选择................................................................................................2.1 工艺方案选择的原则 (4)2.2 原污水的生化处理可行性 (4)2.3 工艺流程的组成 (5)2.3.1 机械(一级)处理工段 (5)2.3.2 二级生物处理工段 (5)2.3.3 污泥处理工段 (6)2.4 可供选择的方案比较 (6)2.4.1 常规A/A/O 工艺(方案一) (7)2.4.2 倒置A/A/O 工艺(方案二) (8)2.5 综合分析 (9)2.6 污水消毒工艺方案比较 (9)3 污水处理厂设计计算.............................................................................................3.1 处理负荷 (11)3.1.1 水力负荷 (11)3.1.2 污染负荷 (11)3.2 污水处理工艺单元设计计算 (12)3.2.1 粗格栅 (12)3.2.2 进水泵房 (15)3.2.3 细格栅 (16)3.2.4 沉砂池 (19)3.2.5 配水井 (23)3.2.6 初沉池 (25)3.2.7 生物反应池 (30)3.2.8 二沉池 (34)3.3 深度处理工艺单元设计计算 (41)3.3.1 计量堰 (41)3.3.2 隔板絮凝池 (42)3.3.3 平流沉淀池 (45)3.3.4 V 型滤池 (48)3.3.5 紫外消毒 (60)3.4 污泥处理系统的设计计算 (61)3.4.1 回流污泥 (61)3.4.2 剩余污泥 (63)3.4.3 污泥贮池 (64)3.4.4 污泥脱水机房 (66)4 污水处理厂的平面及高程布置 (69)4.1 平面布置 (69)4.1.1 平面布置的一般原则 (69)4.1.2 主要构筑物和建筑物的尺寸 (70)4.2 高程布置 (71)4.2.1 布置原则 (71)4.2.2 构筑物的水头损失 (72)4.2.3 污水系统高程计算 (73)4.2.4 污泥系统高程计算 (75)总结 (77)致谢 (78)参考文献 (79)前言随着工业的日益发展，环境污染问题日趋严重，其中，水、气、渣三大公害为主要的污染物，给人们的生活带来了诸多不便。
某 表 面 处 理 车 间 废 水 处 理 工 艺 设 计毕业设计说明书
学号：04415102X X X X 学院毕业设计（论文）( 2008 届)题目：某表面处理车间废水处理工艺设计学生：陈君香学院（系）：环境与安全工程学院专业班级：给水041指导教师： X X X 专业技术职务：讲师校外指导老师：X X X 专业技术职务：项目监理摘要：近年来，处理重金属废水的中小型污水厂越来越多。
如何搞好中、小型污水处理厂，特别是小型污水厂，是近几年许多专家和工程技术人员比较关注的问题。
根据我国国情，我国中小城市迫切需要高效、低耗、简便、二次污染少的重金属污水处理工艺。
本方案采用化学沉淀工艺对某表面处理车间高浓度含铬废水进行处理，它的原理是由化学反应使废水中呈溶解状态的重金属转变为不溶于水的重金属化合物，再经过过滤和分离使沉淀物从水溶液中去除。
该工艺通过对格栅、调节池、反应池、斜板沉淀池、中间水池、砂滤器、清水池等构筑物的工艺计算以完成污水厂的设计，将六价铬离子的浓度降低99%。
本设计包括设计参数、处理工艺的选择、处理构筑物的设计、污水处理站的平面设计和高程设计、工艺投资估算等。
关键词：含铬废水斜板沉淀池污泥浓缩池砂滤器污水厂设计Abstract：In recent years, small or medium-sized sewage plants of heavy metal compounds waster water are becoming more and more. Many more experts and engineering and technical personnel lately concerned about the issue that how to do a good job in the small sewage treatment plants, especially small sewage plant.According to the condition of our country, high efficiency and low energy cost wastewater treatment technological processes of heavy metal compounds waster water are needed greatly in medium and small cities.The programme used chemical precipitation process on the surface of a workshop dealing with high concentrations of chromium-containing waste water treatment, it is the principle by the chemical reaction that was dissolved in wastewater into a state of heavy metals do not dissolve in water of heavy metal compounds, and then filtered and separation so that precipitation Were removed from the solution. The process through the grille, regulating pond, tank, ramps board sedimentation tanks, intermediate pools, sand filters, clear water, and other structures in the calculation of the sewage plant to complete the design, will reduce the concentration of hexavalent chromium-99%.This design including the design variable, the processing craft choosing, the processing construction design, the water disposal plant plane design and the elevation design, the craft investment estimate and the reference。
工业废水污水处理厂初步设计方案说明范文
工业废水污水处理厂初步设计方案说明1. 引言随着工业的快速发展，工业废水污水日益成为严重的环境问题。
为了有效解决这一问题，本文拟初步提出一套工业废水污水处理厂的设计方案，以期对环境保护做出贡献。
2. 设计原则在设计工业废水污水处理厂时，我们需要考虑以下原则：1.效率：处理效率和水质处理符合国家标准；2.环保：设计符合环保要求，不会对周边环境带来危害；3.经济：整个处理过程需要成本控制在合理范围之内，并降低工业企业的运营成本。
3. 设计方案3.1 工业废水处理工业废水处理是整个处理流程中最核心的部分。
我们按照处理工艺的需要，将废水处理分为物理处理、生化处理和化学处理三个阶段。
(1)物理处理物理处理是将废水中的悬浮物和沉淀物去除的过程。
在这个过程中，我们采用化学和物理方法，将悬浮物和沉淀物通过沉淀池或过滤器去除。
(2)生化处理生化处理是将废水中有机物分解的过程。
在这个过程中，我们采用好氧微生物法，将废水中的有机物质分解，转化成无机物，最终通过生物反应器排放。
(3)化学处理化学处理是将废水中其他难以处理的物质去除的过程。
在这个阶段我们采用多级过滤的方法，去除难分解物质，并降低废水中残留的化学物质浓度。
3.2 污水处理污水处理是整个处理流程的第二步，目的是将工业废水处理后的水再次进行处理，达到排放标准。
我们按照处理工艺的需要，将污水处理分为深度过滤和杀菌消毒两个阶段。
(1)深度过滤深度过滤是利用过滤器对废水再次过滤，将废水中的颜色和异味去除，并净化水质。
(2)杀菌消毒杀菌消毒是将深度过滤后的水进行杀菌，然后加入消毒剂消毒。
这个阶段需要使用紫外线消毒或臭氧消毒等方法。
4. 设计参数根据实际情况，工业废水污水处理厂的设计参数如下：(1)处理量：6400 m³/d(2)滞留时间：•硬厌氧池：15 h•活性污泥池：15 h•消化池：20 d(3)化学处理：•PH 值：6.5-8.5•节能：运行电压:220V/380V，工作频率:50HZ/60HZ(4)污水处理：•pH 值：6.5-8.5•浊度：<=2 NTU•总有机碳：<=9mg/L•总氮：<=15mg/L•总磷：<=0.5mg/L5. 设计总结综上所述，本文提出的工业废水污水处理厂的设计方案，充分考虑了效率、环保、经济三个重要原则。
工业废水处理工程课程设计说明书
一、设计依据1.1设计任务某纸业集团有限公司主要以碱法蒸煮自制的漂白草浆、本色草浆，生产卷烟纸、箱板纸等产品，年总产量约为2万吨。
废水来自制浆车间的洗、选、漂废水，造纸车间排放的织机废水、碱回收车间的污冷凝水，生产用水净化车间与热电分厂排放的废水，年有效工作日300天，三班制生产，8小时/班。
设计废水流量4500 m3/d，混合废水水质如下：1.2设计排放标准要求应根据该废水的水质和排放量，按照我国2008年8月1日实施的《制浆造纸工业水污染物排放标准》（GB3544－2008规定，污染物排放值：二、主要设计资料《水污染控制工程》（高等教育出版社第三版，高廷耀编著，2006年10月）；《排水工程》（中国建筑工业出版社第四版，张自杰主编）；《水处理工程典型设计实例》（化学工业出版社）；《环境工程设计手册（修订版）》第二编（湖南科学技术出版社）；《造纸行业非木材制浆工艺污染防治最佳可行技术指南（征求意见稿）》；《制浆造纸工业废水处理》（化学工业出版社杨学富主编，2001年）；《造纸工业废水污染控制与治理技术》（化学工业出版社武书彬编著，2001 年2月）；《造纸工业环境污染与控制》（化学工业出版社刘一山主编，2008年3月）；《超效浅层气浮在处理制浆中段污水上的探索》（江苏省造纸学会第八届学术年会论文集，戴罗根）；《中段废水处理工程实例超效浅层气浮+综合生化处理工艺》（中华纸业张玉华，袁东，刘万玲，赵崇山，2006,27(z1)）；《造纸废水处理站工艺设计及运行效果》（中国造纸吴俊峰，刘海成，常张红，2009,28(4)）；《改良型氧化沟在造纸废水处理工程中的应用》（给水排水张安龙，陈婕，Zhang Anlong，Chen Jie，2009,35(3)）；三、废水处理技术综述3.1制浆造纸废水生产工艺造纸分为制浆和造纸两大工序:制浆以木材、毛竹、草类等作为原料，采用物理的方法、化学的方法或者两者相结合的方法使纤维素和木质素相分离，同时保留部分半纤维素，把植物纤维原料离解变成本色纸浆或漂白纸浆;造纸则是把悬浮在水中的纸浆纤维经过各种加工结合成合乎各种要求的纸页。
a2o工艺污水处理厂毕业设计说明书
污水处理A2\O工艺摘要本次毕业设计的题目为新建城市污水处理厂设计（15万m3/天）工艺。
主要任务是完成个该地区污水的处理设计。
其中初步设计要完成设计说明书一份、污水处理厂总平面图一张及污水处理厂污水与污泥高程图一张；单项处理构筑物施工图设计中，主要是完成平面图和剖面图及部分大样图。
该污水处理厂工程，规模为15万吨/日。
A2/O工艺的生物处理部分由厌氧池、缺氧池和好氧池组成。
厌氧池主要功能是释放磷,同时部分有机物进行氨化。
缺氧池的主要功能是脱氮。
好氧池是多功能的,能够去除BOD、硝化和吸收磷。
该污水厂的污水处理流程为：从泵房到沉砂池，进入反应池，进入辐流式二次沉淀池，再进入清水池，最后出水；污泥的流程为：从反应池排出的剩余污泥进入集泥配水井，再由污水泵送入浓缩池，再进入消化池，最后进入脱水机房脱水，最后外运处置。
关键词： A2O；同步脱氮除磷；设计说明书AbstractThe topic of this graduate design is about the design of the sewage disposal plant in the area of a City. The technics of the plant is the Anaerobic-Anoxic-Oxic. The main task is the primary design of the plant .The task of the primary design is that a design book、a plan of the plant、the high drawing of the disposal of sludge and sewage ;in the single disposal build design ,the harvest is that the section plane drawing、the plan and some part magnifying drawings of the Anaerobic-Anoxic- Oxic. The construction of this plant is 160000 tones a day.T-oxidize ditch and unoxidize pool are two important part and water flows into three ditchs in turn, also T-oxidize ditch plays the role of secondary settling. The unoxidize pond release phosphorus. Along with aeration distance, the dissolved oxygen density reduces. This make oxidize area and unoxdize area present in ture. Namely appears the nitration and the counter- nitration process in succession , get the result of denitrogenation. At the same time the fine oxygen district absorbs the phosphorus, get the result of getting rid of phosphorus.The process of the sewage in the plant is that: The sewage runs from pump house to sand sinking pond, enters the pond of sedimentation tank, enters disinfection pond, then enters calculation trough ,at last lets out. The process of the sludge is that: Surplus sludge from the sedimentation tank enters concentration pond, enters digestion pond , enters automatically translated text: then enters automatically translated text:, at last it is carried out of the plant.Key words：The Anaerobic-Anoxic-Oxic; Taking off the nitrogen and the phosphorus; Automatically translated text.目录摘要 (I)Abstract........................................................... I I 目录............................................................ I II 第一章设计概论 (1)1.1设计任务 (1)1.2.2 开发区自然条件： (1)1.2.3 设计水量与水质 (2)第二章工程概预算 (4)污水处理厂设计规模 (4)工程估算 (4)第三章污水处理厂设计 (6)3.1 污水处理厂址选择 (6)3.2 污水污泥处理工艺选择 (6)3.2.1水质 (6)3.2.2污水、污泥处理工艺选择 (6)3.3主要生产构筑物工艺设计 (13)3.3.1 进水泵房 (13)3.3.2 细格栅和沉砂池 (13)3.3.3初次沉淀池： (14)3.3.4 A2/O池 (14)3.3.5 鼓风机房 (15)3.3.7 配水集泥井 (15)3.3.8 污泥浓缩池 (15)3.3.9 脱水车间 (16)第四章劳动定员及其附属构筑物 (17)4.1劳动定员 (17)4.2人员培训 (17)4.3技术管理 (18)4.4附属构筑物 (18)4.5附属化验设备 (18)第五章格栅的计算 (20)5.1设计要求 (20)5.2中格栅的设计计算 (20)5.3细格栅的设计计算 (22)第六章沉砂池的设计计算 (26)第七章初次沉淀池的设计计算 (28)7.1设计要点 (28)7.2初次沉淀池的设计（为辐流式） (28)第八章 A2/O反应池的设计计算 (36)8.1设计要点 (36)8.2设计计算 (36)第九章曝气池的设计计算 (42)9.1设计要点 (42)9.2曝气池的设计 (42)第十章二沉池的设计计算 (46)10.1设计要求 (46)10.2.二次沉淀池的设计 (46)第十一章清水池的设计计算 (48)第十二章浓缩池的设计计算 (49)12.1设计要点 (49)12.2.浓缩池的设计 (49)第十三章消化池的设计计算 (51)13.1设计要点 (51)13.2消化池的设计 (51)第十四章污水处理厂总体布置 (58)14.1污水厂平面布置 (58)14.1.1污水处理厂平面布的原则 (58)14.1.2 污水处理厂的平面布置 (60)14.2污水厂的高程布置 (61)14.2.1污水厂高程的布置方法 (61)14.2.2本污水处理厂高程计算 (62)14.2.3 污水处理部分高程计算 (63)14.2.4 污泥处理部分搞程计算 (65)结论 (67)参考文献........................................... 错误!未定义书签。
化工园区污水处理站设计说明书
专业文献综述题目: 化工园区污水处理站设计说明书**: ***学院: 资源与环境科学学院专业: 环境工程班级: 环工091学号: ********指导教师: 王电站职称: 副教授2012年11月7 日南京农业大学教务处制化工园区污水处理站设计说明书目录1. 化工园区污水处理情况介绍 (4)2. 污水水质与水量 (4)3. 常见工业园区污水处理工艺比较 (5)3.1 水解酸化一好氧生物处理工艺（CASS工艺） (5)3.2 A/O工艺 (6)3.3 SBR工艺 (8)3.4 氧化沟工艺 (10)3.5最终工艺的确定 (11)3.6 CASS工艺概述 (12)3.6.1 CASS基本结构 (12)3.6.2 CASS原理 (12)3.6.3 CASS工艺的主要技术特征 (13)3.7 工艺流程设计 (13)4. 工艺设计与计算 (14)4.1污染物去除效率计算 (14)4.2 设计流量 (14)4.3集水井的设计 (14)4.4粗格栅的设计与计算 (15)4.5调节池计算 (17)4.5.1设计调节池作用： (17)4.5.2调节池计算 (17)4.6细格栅的设计与计算 (17)4.7曝气沉砂池的设计与计算 (19)4.7.1曝气沉砂池 (19)2 / 304.7.2曝气沉砂池的设计与计算 (20)4.7.3设计计算 (20)4.7.4吸砂泵房与砂水分离器 (21)4.7.5鼓风机房 (21)4.8 CASS池的设计与计算 (21)4.8.1 CASS工艺运行过程 (22)4.8.2 BOD5污泥负荷 (23)4.8.3 曝气时间 (23)4.8.4 沉淀时间 (23)4.8.5运行周期 (23)4.8.6曝气池容积 (23)4.8.7出水溶解BOD5 (23)4.8.8 计算剩余污泥 (24)4.8.9滗水高度计算 (24)4.8.10 需氧量计算 (24)4.9接触池的设计 (25)4.9.1设计参数 (25)4.9.2接触池计算 (25)4.10污泥浓缩池 (26)4.10.1设计参数 (26)4.10.2 浓缩池的计算 (27)4.10.3刮泥机的选择 (28)4.10.4脱泥间 (28)5. 工程造价估算 (29)6. 总结29参考文献： (30)3 / 30设计报告说明书摘要:污水处理厂处理工艺的选择主要取决于进、出水水质、总造价与运行费用以及运行的可靠性与稳定性等诸多因素。
某城市污水处理厂工艺的课程设计说明书
某城市污水处理厂工艺设计课程设计前言水是一切生物生存必不可少的物质之一，没有水的世界是无法想象的。
虽然我国水资源总量非常丰富，年径流总量2.71×1012m3，居世界第六位，但是由于人口众多，人均占有仅2262m3，约为世界平均的1/4，属世界缺水国家之一。
我国幅员辽阔，各地气候迥异，经济发展水平差异也很大。
随着我国经济的快速发展和人们生活水平的不断提高，政府、企业、居民的环保意识不断增强，对生活质量和环境质量的要求越来越高，水污染治理也越来越受到人们的关注。
目前，各城市都面临着不同的水环境污染。
因此，根据城市规模，建立一套与自己经济发展相适应的控制水污染、保护水环境的方针、政策、标准和法规，同时建设与经济发展水平相适应的污水处理厂，就成为防止因水资源短缺而制约城市社会经济发展的必要手段，利用有限资源的必须部分。
在人们日常生活中，盥洗、淋浴、生活洗涤等都离不开水，用后便成为污水。
在工业企业中，几乎没有一种工业水是人们日常生活中不可或缺的宝贵资源，水的供给与排放处理水亦是合理不用到水。
水经生产过程使用后，绝大部分变成废水，生产废水携带着大量污染物质，这些物质多数是有害和有毒的，但也是有用的，必须妥善处理或加以回收利用。
水污染控制技术在我国社会主义建设中有着十分重要的作用。
从环境保护方面讲，水污染控制技术有保护和改善环境、消除污水危害的作用，是保障人民健康和造福子孙后代的大事；从卫生上讲，水污染控制技术的兴起对保障人民健康具有深远的意义；对预防和控制各种疾病、癌症或是“公害病”有着重要的作用；从经济上讲，城市污水资源化，可重复利用于城市或工业，这是节约用水和解决淡水资源短缺的重要途径，它将产生巨大的经济效益。
总之，在实现四个现代化过程中，水污染控制技术对环境保护、促进工农业生产和保障人民健康有现实意义和深远影响，并使经济建设、城乡建设与环境建设同步规划，同步实施，同步发展。
这样才能实现经济效益、社会效益和环境效益的统一。
污水处理厂设计说明书
污水处理厂设计说明书一、引言污水处理是城市发展和环境保护的重要组成部分。
随着人口的增加和工业化的发展，废水排放量也不断增加，对环境造成了严重的污染。
污水处理厂的设计和建设是解决这一问题的关键。
本文将针对污水处理厂的设计进行详细说明，包括工艺流程、设备选择、操作维护等方面。
二、污水处理厂工艺流程（一）进水处理污水处理厂的工艺流程首先是进水处理，确保污水在进入厂区前得到预处理，以去除大颗粒物质和有机负荷。
常见的进水预处理工艺包括格栅、沉砂池、调节池等。
格栅可以去除大颗粒物质，沉砂池可以去除沉积物，而调节池可以平衡进水的流量和水质。
（二）生化处理生化处理是污水处理厂的核心环节，主要通过微生物的降解作用去除有机负荷。
常见的生化处理工艺有活性污泥法、厌氧处理法、膜法等。
活性污泥法是最常用的工艺，通过投加活性污泥，利用微生物对有机物进行降解，同时产生污泥和沼气，具有较高的去除率和较低的投资成本。
（三）沉淀处理生化处理后的污水需要进行沉淀处理，以去除残余的悬浮颗粒物质和污泥。
常见的沉淀池包括一沉池、二沉池和气浮池等。
一沉池适用于较小的处理规模，可以去除大部分悬浮颗粒物质；二沉池则适用于较大的处理规模，能够进一步提高去除率；气浮池则适用于高浓度悬浮物质的去除。
（四）消毒处理为了确保出水质量达标，处理后的污水需要进行消毒处理，杀灭其中的病原微生物。
常见的消毒方法有紫外线照射、氯消毒等。
紫外线照射是一种较为常用的无化学消毒方式，通过紫外线的照射，破坏微生物的生物结构；氯消毒则是通过加入氯化物，生成有氯消毒副产物，达到杀灭微生物的目的。
三、污水处理厂设备选择（一）进水预处理设备进水预处理设备的选择应根据进水水质和处理量来确定。
常见的进水预处理设备有格栅、沉砂池、调节池等。
格栅可采用机械格栅或光栅，选择应考虑排水量和清理方便性；沉砂池可采用圆形或矩形，选择应考虑沉砂效果和占地面积；调节池可根据进水水质的变化确定尺寸和配置。
污水处理设计说明书
引言随着工业技术的飞速发展及生产规模的不断扩大，工业废水污染带来的水污染问题越来越严重，尤其是化工工业废水对环境造成的污染日益加剧.人们的日常生活离不开水，污水处理的程度与人类的生活息息相关，为使环境污染和生态破坏加剧趋势得到控制，就要对工业废水污染进行综合防治，所以，做好水处理工作是人类现在及今后必须做好的一项工作。
工业废水的基本特征是：有机物含量高，富营养化，有的还含有重金属、有毒物质和可生化很低的有机物。
因而，污水处理的主要对象为有机物（COD）、氨氮和磷酸盐，目前,以控制富营养化为目的的氮磷脱除已成为各国首要的奋斗目标。
在此情况下，发展可持续污水处理工艺变得势在必行。
所谓可持续污水处理工艺就是向着最小的COD氧化,最低的CO释放,最少的剩余污泥产量以及实现磷回收和处理重金2属回收等方面努力。
用比较综合的方式来解决污水处理问题，即污水处理不应该仅仅单一的实现水质改善，同时也需要综合考虑污水及所含污染物的资源化和能源化问题，且所采用的技术必须要以避免出现污染物的转移现象为前提，以低能耗、低成本为宗旨。
我国污水处理产业发展进步较晚，建国以来到改革开放前，我国污水处理的需求主要是以工业和国防尖端使用为主。
改革开放后，国民经济的快速发展，人民生活水平的显著提高，拉动了污水处理的需求.近年来通过不断的实践和改进，废水的处理技术有了很大的发展，人们对废水的处理过程和原理的认识更加深入，从我国的国情出发，我国的城市污水处理发展趋势表现在以下几个方面［1］；（1）中小城镇污水处理与治理问题开始受到重视；(2)工业废水处理逐渐转向全程控制；（3）氮磷营养物质的去除仍为重点也是难点;（4）水质控制指标越来越严;(5）污水处理从单独分散处理开始转为集中处理;(6）污水再生利用提上日程。
第1章概述水是人类赖以生存的宝贵资源，随着全球人口急剧增长，工业发展迅速。
全球水资源状况迅速恶化,“水危机"日趋严重.一方面,人类对水资源的需求以惊人的速度扩大;另一方面，日益严重的水污染蚕食大量可供消费的水资源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某工业园废水处理工艺毕业设计说明书
一．本毕业设计( 论文) 课题的目的和要求
( 1) 目的: 为了带动地方经济发展, 各地在不断地招商引
资, 经济发展的同时也带来了环境污染问题。
为了保护环境, 大部分企业被规划集中在工业园内, 便于废水的集中处理。
由于工业园内各企业的性质不同、使用的原材料不同、采
用的生产工艺不同等诸多因素, 其综合废水水质复杂, 增
大了废水处理难度。
本课题的目的在于经过对工业园内不同
企业的废水来源、废水性质等的调查分析, 采用先进可靠
的处理技术及工艺对工业园内的综合废水进行工艺设计,
使学生对工业废水的来源、特点及主要的污染物、特征、
危害有一定了解, 学习国内外先进的已应用于实际工程的
废水处理技术, 掌握当前先进可靠的处理技术方法及工艺
设计, 为以后工作及科研研究打下良好基础。
( 2) 要求: 要求学生树立正确的指导思想及严谨的科学态
度, 按学校毕业设计要求完成毕业设计。
二．本毕业设计( 论文) 课题的技术要求与数据( 或论文主要内容) :
本设计为食品加工废水处理工程设计。
具体参数如下:
1.气象资料
气温: 最高39.8℃, 最低-16.8℃。
主导风向: 夏季东南风, 冬季西北风。
2. 设计水量及水质:
Q= 0m3/d, 其中水产品加工废水Q1=7000m3/d, COD=500～800mg/L, SS=200～300mg/L, 氨氮=50～150 mg/L; 蔬菜加工废水Q2=8000 m3/d, COD=300～500mg/L, SS=200～350mg/L, 肉类加工废水Q3=5000m3/d。
COD=800～1200mg/L, 氨氮=50～150mg/L, SS=150～250mg/L。
计算综合水质:
COD1=( 7000×500＋8000×300＋ 5000 ×800 ) ÷ 0=495mg/L COD2=( 7000×800 ＋8000×500＋5000 ×1200) ÷0=780mg/L
氨氮1=( 7000×50＋5000×50) ÷ 0＝30mg/L
氨氮2=( 7000×150＋50001×50) ÷ 0＝90mg/L
SS1=(7000×200＋8000×200＋5000×150)÷ 0=187.5mg/L
SS2=( 7000×200＋8000×200＋5000×150) ÷ 0＝307.5mg/L 即总废水水质:
COD=495～780mg/L
BOD5=247.5～390mg/L[1]
【1】COD与BOD5的转换系数为0.5
SS=187.5～307.5mg/L
氨氮=30～90mg/L
3.出水水质: 达到《山东省半岛流域水污染物综合排放标准》
( DB37/676- ) 一级标准表1。
( 单位mg/L)
三．水处理工艺流程
混合废水进水闸→粗格栅→细格栅→集水井污水提升泵→曝
气沉砂池→
斜板隔油沉淀池池→奥贝尔氧化沟→平流式二沉池→混凝沉
淀池→紫外消毒池→
水外排、部分回用
工艺流程说明
【2】《水污染防治手册》北京市环境保护科学研究所编
《水污染防治工程·技术与实践》刘建勇等编 P216 、 220、【3】
233
四、处理工艺单元的功能【3】
初沉池在生物处理构筑物的前面, 处理的对象是SS( 约可去除40%～50%以上) , 同时可去除部分BOD5( 约占20%～30%。
主要是主要是悬浮性的) 。
二沉池设在生物处理构筑物的后面, 用于沉淀去除活性污泥或腐殖污泥, 初沉池、活性污泥及其后的二沉池的总去除率分别为70%～90％, BOD5总去除率为65%～95%。
氧化沟作为废水工艺处理的核心部分, 是整个工艺的核心部分, 主要去除大部分的有机物、无机污染物和氨氮, 以达到相对应的国家排污标准。
深度处理的对象主要是污水中的胶体和微笑悬浮状态的有机和无机污染物, 从宏观而言, 就是去除污水的浊度和色度。
各主要构筑物水质进出的情况:
从斜板沉淀隔油池出来的水质
SS=93.8～153.8mg/L(去50%的去除率计算)
BOD5=173.3～273 mg/L(去30%的去除率计算)
氧化沟的二沉池出来的水质
取SS=50 mg/L BOD5=30 mg/L 氨氮=9mg/L( 均在去除率范围) 四．处理的水质水量特点及处理方案的选择
该综合废水水质水量变化很适合生化处理, 且含有很多砂、
浮渣和油, 因此要加强一级处理的功能。
由于出水水质要求
达到一级标准, 对氨氮、 SS、 BOD5的去除率较高, 根据前
人的处理成功经验, 针对肉类、水产品类、蔬菜类加工废
水的处理方案大部分为厌氧、好氧处理相结合, 从参考水质
水量与本设计相近的成功案例过程中, 本设计者决定采用以
奥贝尔为主体的水处理工艺。
奥贝尔氧化沟在处理氨氮、 SS、BOD5成效方面显著, 在综合的角度看, 综合了普通活性污泥
法多个池子的功能, 实际占地面积并不多, 切合工程实际。
五．设计及详细计算过程
设计污水日平均流量Q= ÷24÷36000=0.23m3/s( 828 m3/h) 取总变化系数K z=1.5
Q max=0.23×1.5=0.35 m3/s( 1242 m3/h)
（一）一级处理
1.格栅【4】【4】《给水排水设计手册-第五册》P288
设粗细格栅格
栅格栅上部设置工作平台, 其高度高出格栅前最高设
计水位0.5m, 工作平台上设有安全和冲洗设施, 格栅工
作平台两侧边道宽度1.0m, 工作平台正面过道宽1.5m。
栅渣经过机械破碎输送, 压榨脱水后外运
设置除臭处理装置, 格栅间设置通风设施及有害有毒气体的检测与报警装置。
( 1) 栅条的间隙数: 设栅前水深h=0.4m, 过栅流速
v=1.0m, 栅条间隙宽度b粗=0.02m, b细=0.005m, 格栅倾角
70。
n粗 = = =42个
n细= = 168个
其中n-栅条间隙数( 个) , Q max-最大设计流量( m3/s) ,
α-格栅倾角(), b-栅条间隙( m) , h-栅前水深( m) ,
v-过栅流速( m/s)
(2)栅槽宽度B: 设栅条宽度S=0.01m, B=S( n-1) +bn
B粗=0.01×(42-1)+0.02×41=1.25m
B细=0.01×( 148-1) +0.005×168=0.84m
( 4) 进水渠道渐宽部分的长度
设进水渠宽=0.65m, 其渐宽部分展开角度
=20( 进水渠道内流速为0.8 m/s)
= = = 0.82m
= = = 0.26m
( 5) 栅槽与出水渠道连接处的渐窄部分长度
= = = 0.41m
= = = 0.13m
( 6) 经过格栅的水头损失
设栅条断面为锐边矩形断面=sin 其中-形状系数, K-系数, 格栅受污染物赌塞时水头损失增大倍数, 一般采用3.
=sin=0.138m
=sin=0.877m
( 7) 栅后槽总高度H
设栅前渠道超高=0.3m
=h++=0.4+0.138+0.3=0.838m
=h++=0.4+0.877+0.3=1.577m
2.曝气除油沉砂池【5】【5】《给水排水设计手册-第五册》P289
每立方米的污水曝气量为0.2空气, 空气扩散装置设在
池的一侧, 距池底约0.8m, 送气管设置调节气量调节阀。
（1）池子总有效容积
设t=3min, v=t×60=0.345×3×60=62
（2）水流断面积A
设=0.09m/s
A= ==3.8
（3）沉砂池设两格, 一备一用, 每格尺寸如图三所示, 池宽1.45m, 池底坡度0.5m, 超高0.4m, 全池总
高: 0.4+2+0.5+0.4=3.3m
(4)每格沉砂池实际的进水断面面积
=1.6×2.0+)×0.5=3.8。
