变压器的接线组别及其物理意义
变压器联结组别含义
变压器联结组别含义变压器联结组别含义是指变压器的不同接线方式。
变压器联结组别主要分为三种：Y型联结、△型联结和Y/△型联结。
首先来讲讲Y型联结。
Y型联结是将三相电源线连接到三个独立的变压器绕组端子上，在这种情况下，每个变压器绕组都与相邻的变压器绕组串联，且每个相都连接到中性点，中性点上可以接地。
这种联结方式常用于需要中性点的场合。
在进行电力负载时，Y型联结使得负载电流能够均匀分布，并且能够有效降低相间电压的峰值，从而实现较好的电力负载平衡。
其次是△型联结。
在△型联结中，三相电源线被连接到变压器的三个端子上，通过三个相相连的连接而形成一个封闭环路。
这样的联结方式可在任何负载情况下实现三相平衡，且能够实现较好的电力负载和相邻变压器之间的电压平衡。
在△型联结中，负载电流既能够沿着相线流动，也能从其中一个相线流到另外一个相线，因此，它最适合用于高电压负载。
最后是Y/△型联结。
Y/△型联结实际上是Y型联结和△型联结的结合。
在一个三相电源线连接到变压器的一个端子上的情况下，此种联接方式的变压器绕组中包含了两种不同的绕组：一个是Y型绕组，另一个是△型绕组。
电力负载时，正常工作时使用△型联结，负载不足时使用Y型联结。
总之，变压器联结组别是指变压器绕组的连接方式。
不同的变压器联结组别对应着不同的电力负载情况，能够实现较好的电力负载平衡，同时，还能够获得多相电流的优点。
实际应用中，需要根据电压、电流和功率等因素选择不同的联结方式，尤其是在高电压负载情况下，需要选定合适的联结方式以保证稳定的电力负载。
变压器接线方式的区别及原理
变压器接线方式的区别及原理
Dyn11接法：高压侧三角形，低压侧星形，且有中性线抽头，高压与低压有一个30度的相位差。
Yyn0 接法：高压侧星形，低压侧也是星形，且有中性线抽头，高压与低压没有相位差。
另外补充如下知识：
变压器高低压有3种连接方式：星型、三角形和曲折形联结。
对高压绕组分别用符号Y、D、Z（大写）表示；对中压和低压绕组分别用y、d、z（小写）表示。
有中性点引出时分别用YN、ZN（高压中性点）和yn、zn（低压中性点）表
示。
自耦变压器有公共部分的两绕组中额定电压低的一个用符号a表示。
变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。
例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。
加上时钟法表示高低压侧相量关系就是联结组别。
常用的三种联结组别有不同的特征：
1 Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点引出接地，也可以用来实现四线制供电。
这种联结的主要缺点是没有三次谐波电流的循环回路。
2 D联结：D联结的特征与Y联结的特征正好相反。
3 Z联结：Z联结具有Y联结的优点，匝数要比Y形联结多15.5%，成本较大。

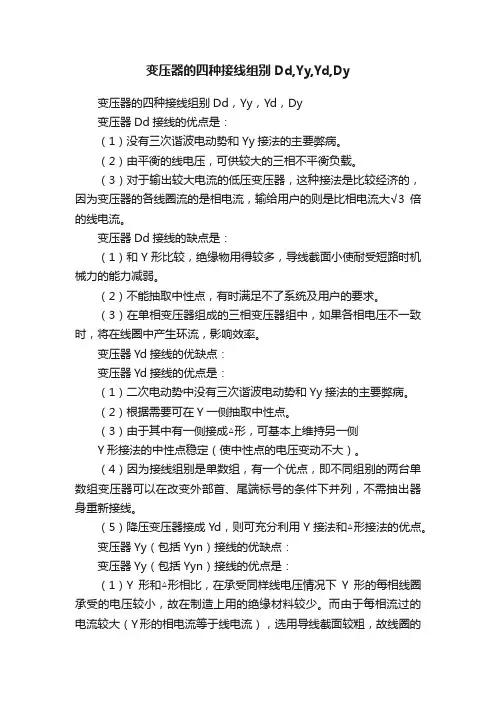

变压器的四种接线组别Dd,Yy,Yd,Dy
变压器的四种接线组别Dd,Yy,Yd,Dy变压器的四种接线组别Dd，Yy，Yd，Dy变压器Dd接线的优点是：（1）没有三次谐波电动势和Yy接法的主要弊病。
（2）由平衡的线电压，可供较大的三相不平衡负载。
（3）对于输出较大电流的低压变压器，这种接法是比较经济的，因为变压器的各线圈流的是相电流，输给用户的则是比相电流大√3倍的线电流。
变压器Dd接线的缺点是：（1）和Y形比较，绝缘物用得较多，导线截面小使耐受短路时机械力的能力减弱。
（2）不能抽取中性点，有时满足不了系统及用户的要求。
（3）在单相变压器组成的三相变压器组中，如果各相电压不一致时，将在线圈中产生环流，影响效率。
变压器Yd接线的优缺点：变压器Yd接线的优点是：（1）二次电动势中没有三次谐波电动势和Yy接法的主要弊病。
（2）根据需要可在Y一侧抽取中性点。
（3）由于其中有一侧接成△形，可基本上维持另一侧Y形接法的中性点稳定（使中性点的电压变动不大）。
（4）因为接线组别是单数组，有一个优点，即不同组别的两台单数组变压器可以在改变外部首、尾端标号的条件下并列，不需抽出器身重新接线。
（5）降压变压器接成Yd，则可充分利用Y接法和△形接法的优点。
变压器Yy（包括Yyn）接线的优缺点：变压器Yy（包括Yyn）接线的优点是：（1）Y形和△形相比，在承受同样线电压情况下Y形的每相线圈承受的电压较小，故在制造上用的绝缘材料较少。
而由于每相流过的电流较大（Y形的相电流等于线电流），选用导线截面较粗，故线圈的机械强度较好，较能耐受短路时的机械力。
（2）中性点可以任意抽取，适用于三相四线制，且Y 形接法抽头放在中性点，三相抽头间正常电压很小。
分接开关可共用一盘，结构简单。
（3）在同样绝缘的水平下，Y形接法比△形接法可获得较高的电压（高√3倍）。
（4）由于选用导线较粗，可使匝间有较高的电容，能耐受较高的冲击电压。
变压器Yy（包括Yyn）接线的缺点是：（1）二次相电动势中有三次谐波存在将危及线圈绝缘，这是这种接法致命的缺点，限制了它在大容量变压器中使用，一般只能用于容量在1800KV A以下的小容量变压器。
行业资料变压器连接组别
行业资料变压器连接组别在电力系统的运行过程中，变压器起着至关重要的作用。
作为电能转换的关键设备，变压器的连接组别对其性能和运行稳定性都有着重要影响。
本文将介绍变压器连接组别的相关知识，包括连接组别的定义、分类和应用。
一、连接组别的定义变压器连接组别是指变压器的主、副绕组之间的连接方式，它决定了变压器的电压变比。
常见的连接组别有Y/Y、D/Y、Y/D等。
每种连接组别都有其特定的应用场景和优缺点。
二、连接组别的分类根据主、副绕组的连接方式，变压器的连接组别可以分为星型连接（Y）和三角形连接（D）。
1. 星型连接（Y）星型连接是指主绕组和副绕组都连接在一个公共节点上，形成一个闭合的星形回路。
星型连接的特点是输出电压较低，电流较大，适用于配电系统和低压电源供应。
2. 三角形连接（D）三角形连接是指主绕组和副绕组都连接在相邻的节点上，形成一个闭合的三角形回路。
三角形连接的特点是输出电压较高，电流较小，适用于输电系统和高压电源供应。
三、连接组别的应用不同的连接组别适用于不同的电力系统和工程需求。
根据具体的工程要求和性能指标，选择合适的连接组别能够更好地满足需求。
1. Y/Y连接组别Y/Y连接组别是指主、副绕组均采用星型连接。
它适用于低压电网和低压负荷供电，能够提供较低的输出电压和较大的输出电流，适合分配给大量低压用户。
2. D/Y连接组别D/Y连接组别是指主绕组采用三角形连接，副绕组采用星型连接。
它适用于向低压负荷供电，能够提供较高的输出电压和较小的输出电流，适合用于长距离输电。
3. Y/D连接组别Y/D连接组别是指主绕组采用星型连接，副绕组采用三角形连接。
它适用于电力系统中的系统中性点连接，可使系统具备双重耐压性能，提高系统的安全性和可靠性。
四、连接组别的选择与设计在设计和选择连接组别时，需要考虑多方面因素，包括系统的电压需求、负荷类型、故障保护和经济性等。
一般来说，Y/Y连接组别适用于配电系统，D/Y连接组别适用于输电系统，Y/D连接组别适用于系统中性点连接。
三相变压器接线组别
Y型接线组别的优缺点
优点
结构简单、维护方便、成本低廉 、运行稳定。
缺点
不能承受较大的不平衡负载，当 一相断路时，其它两相电压会升 高，需要配置相应的保护措施。
03
Δ型接线组别
Δ型接线组别的特点
三个线圈呈三角形连接，每个线圈的首尾相接。 三个线圈的匝数相等，相位差为120度。
输入输出电压比为3:1或1:3。
其他特殊接线组别
其他特殊接线组别包括各种不同的接线方式，如三相-三相变压器 接线、三相-单相变压器接线等。这些特殊接线组别通常用于特定 的应用场合，以满足不同的需求。
特殊接线组别的优点在于其能够实现特定的功能，如电压变换、 相位变换等。
然而，特殊接线组别也存在一些缺点，例如其结构复杂、维护困 难等。因此，在实际应用中需要根据具体需求进行选择。
02
Y型接线组别
Y型接线组别的特点
三个线圈的尾端连接 在一起，首端引出作 为电源或负载的接线 端。
输出电压与输入电压 同相位。
三个线圈的匝数相等， 相位差为120度。
Y型接线组别的应用场景
适用于高压输电线路的三相变压 器。
适用于需要三相平衡供电的工业 和商业场所。
适用于需要降低谐波干扰的场合。
Δ型接线组别的应用场景
适用于高压输电线路的三相变压器。
适用于需要平衡三相负载的电力系统。
适用于需要高电压或大电流的工业应 用。
Δ型接线组别的优缺点
优点
结构简单，制造方便，运行稳定，能 够承受较大的短路电流。
缺点
不能实现电气隔离，需要额外的隔离 变压器或光耦等设备来实现电气隔离 。
04
其他接线组别
三相变压器接线 组别
目录
变压器的接线组别及其物理意义
变压器的接线组别及其物理意义变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法；常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D”表示为三角形接线，“Y n”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压U ab滞后一次侧线电压U AB330度（或超前30度）。
变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。
Y（或y）为星形接线，D （或d）为三角形接线。
数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。
“Y n，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。
也就是，二次侧的线电压U ab滞后一次侧线电压U AB330度（或超前30度）。
变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。
我国只采用“Y，y”和“Y，d”。
由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。
n表示中性点有引出线。
Yn0接线组别，U AB与u ab相重合，时、分针都指在12上。
“12”在新的接线组别中，就以“0”表示。
下面是变压器接线组别的向量图及原、副边绕组的接线示意图。
例1：一台三绕组变压器，高压为中性点引出的星形联结绕组，额定电压为121kV；中压为中性点引出的星形联结绕组，额定电压为38.5kV，低压为三角形联结绕组，额定电压为10.5kV。
两个星形联结绕组的电压是同相位(钟时序数0)，而三角形联结绕组上的电压超前于其他电压30°(钟时序数11)。
所以，该台变压器的联结组标号为：YN，yn0,d11。
三相变压器的连接组别
一、三相变压器的连接方法 二、变压器的极性 三、变压器的连接组别 四、变压器连接组别综述（小结）
一、三相变压器的连接方法
1、 星形连接
A
将三相绕组的三个末端 X ，
B
Y ， Z (低压x ，y，z) 分别连接在
C
一起，三个首端 A 、 B 、 C (低压
a、b、c) 分别引出，便构成星形连
接，用 Y表示 （新：高压Y，低压
ÙAB
ÙAB = - ÙA +ÙB Ùab = Ùb
ÙB
A
*
ÙA
Ùa
*
ÙB
Ùb
*
ÙC
Ùc
逆序三角形接法
bz Ùb
ÙAB
Ùc cx
Ùa
a y ÙA
ÙC
12
9
Ùab ÙAB
3
6
a
*Ù
ab
*
*
四、变压器连接组别综述（小结）
1、变压器的连接组别很多，为了制造和并列运行 的方便，我国电力变压器只生产Y/Y0-12、 Y0/Y12 、 Y/Y-12 、Y/△-11 及Y0/△-11五种连接组别，
y ）。
2 、 三角形连接
将高、低压绕组的一相末端
与另一相的首端分别依次连接在
一起，构成一个回路，便构成三
A
角形连接，用△表示（ 新：高压
D，低压d ）。
顺序三角形接法：ax-by-cz-a
逆序三角形接法：ax-cz-by-a
Xx
a
Yy
b
Zz
c
星形连接
顺序三角形接法 a
逆序三角形接法
二、变压器的极性
同极性端（同名端）：
任意瞬间，高压绕组的某 一端点的电位为正（高电位）
浅析配电变压器的联结组别
浅析配电变压器的联结组别配电变压器是电力系统中非常重要的一个器材，它的主要作用是将高电压的电能变换成低电压的电能，以满足各个用电设备的需求。
而其中的联结组别也是变压器中非常重要的一个概念，它决定了变压器的使用方式和性能。
本文将从浅析配电变压器联结组别的角度出发，详细介绍联结组别的概念、分类以及应用。
一、联结组别的概念所谓联结组别，就是指配电变压器的各个相之间的联结方式。
根据不同的联结方式，变压器可以分为三种不同的组别，分别是Y/Y、Y/△和△/Y。
其中，Y/Y指的是三相入线组和三相出线组均为星形联结；Y/△指的是三相入线组为星形联结，而三相出线组为三角形联结；△/Y则是三相入线组为三角形联结，而三相出线组为星形联结。
二、联结组别的分类根据不同的应用场景和需求，联结组别可以进一步细分为几个不同的分类。
其中，比较常见的有以下几种：1. 负荷传递型联结组别这种联结组别是指在负载端需要接很多负载的情况下，需要采用的联结方式。
由于这种方式可以使得各个负载基本相等，因此可以保证负荷传递的均衡性。
在这种情况下，一般采用Y/△的联结组别，因为三角形联结可以承受比星形更大的负载。
2. 各种应付联结组别这种联结组别是指在应付各种电力系统的特殊情况时需要采用的联结方式。
比如，在变压器出现故障需要维修时，可以采用△/Y的联结组别，因为这种方式可以使得其中两相处于对称的状态，从而减小了对系统的影响。
3. 阻性或容性耦合型联结组别这种联结组别是指在需要考虑变压器的耦合效应时需要采用的联结方式。
在这种方式下，一般采用Y/Y的联结组别，因为星形联结可以减小变压器的漏磁电感，从而减弱了耦合效应。
三、联结组别的应用联结组别的不同应用方式，在实际的电力系统中也体现得非常明显。
比如，在配电系统中，一般采用Y/Y的联结组别，因为这种方式可以满足各个用电设备的电压需求，并且比较方便实施。
在高压输电系统中，一般采用Y/△的联结组别，因为这种方式可以提高电压的传输距离和负载能力。
变压器的接线组别表示
变压器的接线组别表示
变压器的接线组别是变压器一、二次侧绕组根据肯定的接线方式连接时，一次侧绕组的线电压与二次侧绕组线电压之间的相位关系。
通常采纳时钟表示法来区分不同的连接组别，即用一次侧绕组与二次侧绕组的线电压相量作为时钟盘面上的长针和短针，长针代表一次侧绕组（高压）并固定指向12点，短针代表二次侧绕组（低压），其所指的钟点就是接线组别名。
时钟等分为12个格，每格为30°，由长、短针相距的格数，可得出一、二次侧绕组线电压的相位关系．如长、短针均指向12点，就表示一、二次侧绕组相对应的电压相位相同，接线组别为12，即Yy0；如长针指向12点，短针指向11点，就表示一、二次侧绕组相对应的电压相位差30°，接线组别为11，即Yd11。
三相变压器的接线组别共有12种，即共有12个组别，分别用0～11表示，接线符号间用逗号或不加符号。
凡一次侧绕组与二次侧绕组接法不同时，如Y/△或△/Y，属于1、3、5、7、9、11奇数组，共6组；凡一次侧绕组与二次侧绕组的接法相同时，如Y/Y或△/△，属于0、2、4、6、8、10偶数组，也是6组。
绕组的接线方式主要有星形、三角形和曲折形三种，对高压绕组分别用大写字母Y、D、Z表示；对低压或中压绕组分别用小写字母y、d、z表示。
有中性线引出时加注字母N或n表示，而不用0表示，如YN、ZN和yn、zn。
1。
三相变压器接线组别解读
组的首端用小写的a、b、c（或u1、v1、w1 ） 尾端用x、y、z（或u2、v2、w2）表示。现 取三相中的A相来分析。 同一相 的高压和低压绕组套装在同一心柱 上，被同一磁通∮所交链。当磁通∮交变 时，在同一瞬间，高压绕组的某一端点相 对于另一端点的电位为正时，低压绕组必 有一端点相对于另一端点为正，这两个对 应的端点称为同名端。同名端取决于绕组 的绕制方向，如高、低压绕组的绕向相同， 则两个绕组的上端或下端就是同名端
若使高压和低压侧两个线电压三角形的重心O 和o重合，并使高压侧三角形的中线OA指 向钟面的12，则低压侧对应的中线oa也将 指向12，从时间上看0点，故该联结组的组 号为0，记为Yy0.。图
此例中，如果把低压边的非同名端标为首端a、 b、c，再把尾端x、y、z连接在一起，首端 a、b、c引出，则高低压对应的相电压向量 将成为反相，于是联结组的组号将变成Yy6 Yd11联结组 图表示Yd11联结组的绕组连接图。此时高 压绕组为星形联结，低压绕组按a→y， b→z，c→x顺序依次连接成三角形，由于 把高低压绕组的同名端作为首端，故高压 和低压对应相的相电位为同相位。因高压 侧为星形联结，高压侧的向量图仍和Yy0时
图三相变压器组及其磁路
• 接线组别
三相变压器的连接组别 连接组别：反映三相变压器连接方式及一、二次线电动势（或 线电压）的相位关系。
三相变压器的连接组别不仅与绕组的绕向和首末端标志有 关，而且还与三相绕组的连接方式有关。
• 把一相的末端和另一相的首端连接起来， 顺序连接成一闭合电路。两种接法：
压绕组套在里面？高压绕组套装在低压绕 组外面。三相绕组常用星形联结（用Y或y 表示）或三角形联结（用D或d表示）。星 形联结是把三相绕组的三个首端A、B、C 引出，把三个尾端X、Y、Z连接在一起作为 中点，如图所示。三角形联结时把一相绕 组的尾端和另一相绕组的首端相连，顺次 联结成一个闭合的三角形回路，首端A、B、 C引出，如图：
变压器连接组别
变压器连接组别：变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法。
常见变压器高压侧有三角形和星型接法，低压侧也有三角形或星型接法；这几种接法相组合，加上高压侧和低压侧电压形成一定的角度差；再加上高低压侧中性点有接地和不接地两种方式，这就构成了变压器连接组别的所有要素。
举个简单的列子，我们常见的变压器铭牌上标的连接组别：Dyn11,这是什么意思呢，高压侧和低压侧如何接线？等你理解了变压器连接组别的规律，任何铭牌你一看便知。
技术文章有点生涩难懂，希望大家耐心读完，知识是一点一点积累的。
变压器连接组别的表示方法IEC标准中规定了变压器绕组联接组的最新表示方法。
即三相变压器绕组，连接成星形、三角形、曲折形时对于高压绕组则分别用Y、D、Z表示；对于中、低压绕组则分别用小写字母y、d、z表示。
如果是星形或曲折形联结有中性点引出时，则分别用YN或ZN，yn或zn表示。
变压器按高压、低压绕组联结的顺序组合起来就是绕组的联结组。
今天主要讲解Y和D型接法，Z型接法比较少见，我们通过Y和D型完全可以理解。
通过典型的几种接法，让大家迅速的理解。
常见三种连接组别及使用场合1.Dyn11的意义：D:高压侧三角形接法，y：低压侧星型接法；n：低压侧中性点引出；11：高低压差相位差30度。
使用场合：单相不平衡电流超过额定电流的25%，即单相负载多；系统有较大的谐波存在，有消谐作用；Dyn112.Yyn0的意义：Y：高压侧星型接法，无中性点引出；y：低压侧星型接法；n：中性点引出；0：高低压差位差0度。
使用场合：三相负荷基本平衡；供电系统谐波不严重；常用于10KV系统。
Yyn03.Yd1意义：Y:高压侧星型接法；d：低压侧三角形接法；1：高低压差相位差30度。
使用场合：35KV配电系统。
三相变压器的连接组别
三相变压器的连接组别三相变压器是一种常见的电力设备，用于将电能从一种电压水平转换为另一种电压水平。
其连接组别是指变压器的三个相线如何连接以实现所需的电压转换。
在三相变压器中，有两种常见的连接组别方式：星形连接组别（Y 型连接）和三角形连接组别(Δ型连接)。
1. 星形连接组别（Y型连接）：在星形连接组别中，变压器的三个相线的连接形成一个星形。
这意味着变压器的winding的一个端点集中连接在一起，并且该点是系统的中性点。
另外两个端点通过电缆连接到三相电源或负载。
星形连接组别常用于系统中电压较低的一侧，而不适用于高电压一侧。
星形连接组别的优点包括：- 提供对称的电压和电流分配，减少不平衡问题。
- 较低的绝缘要求，因为相线与中性点的绝缘相对较小。
- 使系统能够接地，并提供对地故障电流的路径。
星形连接组别的缺点包括：- 较低的电压变换比，因为相线与中性点之间有额外的电阻。
- 需要中性点的绝缘，以保证安全。
2. 三角形连接组别(Δ型连接)：在三角形连接组别中，变压器的三个相线的连接形成一个闭合的三角形回路。
这意味着电流在三个相线之间按顺序循环，并且没有中性点。
三角形连接组别常用于系统中电压较高的一侧，因为它可以实现较高的电压变换比。
三角形连接组别的优点包括：- 较高的电压变换比，因为没有额外的电阻。
- 高电流负载能力，适用于大功率负载。
三角形连接组别的缺点包括：- 不提供对称的电压和电流分配，可能会导致不平衡问题。
- 更高的绝缘要求，因为相线之间的电压相对较高。
除了以上的两种常见的连接组别方式，还有其他一些特殊的连接组别方式，例如Zig-Zag连接组别、V连接组别等。
这些连接组别方式根据具体的应用和需求而定，用于特殊的电压转换和电力系统配置。
需要注意的是，无论使用哪种连接组别方式，安全性都是非常重要的。
变压器应该根据规范进行正确的接线和绝缘，以确保电能转换的安全和稳定。
总结：三相变压器的连接组别是指变压器的三个相线如何连接以实现所需的电压转换。
三相配电变压器不同接线组别的区别
ｋ Ｖ 配 电 变 压 器 正 常 情 况 下 每 相 高 压 绕 组 的 电 压 为
５ ． ７ ７ ｋ Ｖ。 当 高 压 熔 断 器 熔 断 一 相 后 ， 故 障 相 绕 组 没 有
电压 ， １ ０ ｋ Ｖ电 压 就 加 到 串 接 的 另 两 相 绕 组 上 ， 两 相 高
压绕组分压 ， 电压 均 为 ５ ｋ Ｖ左 右 ， 此 时 的故 障 相 低 压
Ｎ— ｕ） ， 所 以 ， 只 要低 压 侧 相 位 调 整 到 一致 ， 其 他 条 件
每 相 绕 组 特 性 一
Ｙ ， ｙ ｎ ０ 接线变压器
Ｄ ， ｙ ｎ ｌ １ 接线变压器 致 ， 负 载 平 衡 。
Ｙ，ｙ ｎ ０接 线 ｌ ０
具 备 就可 以并 列 。
当 采 用 Ｄ， ｙ ｎｌ １ 接 线 时 ， 如 果 电 源 接 入 相 序 不
通 过 改变 接线 方式 调整 到一 致 。
４ 谐 波 影 响 的 区别
高 压侧 绕组 阻抗压 降 大 ， 高 压侧 的中性点 产 生漂 移 ， 绕 组 电压 降 低 ， 由于 高 压 侧 的 中性 点 产 生 漂 移 ， 使 得 负 载 轻 的一 相或 两 相 的高压 绕组 电压升 高 ； 同时， 负 载 重 的 低 压 侧绕 组 阻 抗 压 降 大 ， 负 载轻 的低 压 侧绕 组 阻 抗 压 降小 。两 种 因素叠 加 ， 低 压 侧 的 三 相 电压 偏 差 较 大 ， 甚
致， 如图 ３ 所示 ， 将导 致
２台 配 电 变 压 器 对 应 的 高 压 侧 电流 方 向相 反 （ 如 电 压 方 向 为 ｖ— ｕ）， 所 以 ，
侧 电 压 基 本 上 为 ０， 另 外 两 相 的 低 压 侧 电 压 均 下 降
三相变压器的连接组别
i 3 i 0 3 0 3
i
03
i03 i03
一、绕组连接形式对三次谐波电流的影响
由于磁路的饱和性，主磁通与空载电流 为非线性关系，当空载电流包含基波电流和 三次谐波电流时，主磁通为正弦波。
交链同一磁通的高、低压绕组首端是异名端时
五、三相变压器连接组别的确定
五、三相变压器连接组别的确定
五、三相变压器连接组别的确定
五、我国三相变压器的标准连接组别
Y,yn0；Y，d11；YN，d11；YN，y0；Y，y0。 Y,yn0：低压侧可引出中性线，成为三相四线制，用作配电 变压器时可兼供动力和照明负载。 Y，d11：用于低压侧超过400V的线路中。 YN，d11：用于高压输电线路中，使电力系统的高压侧中性 点有可能接地。
3.1 三相变压器的连接组别
引入
引入
一、连接组别的概念
连接组别：反映变压器高、低压侧绕组的连接方式，以及在 正相序电源时，高、低压侧绕组对应线电势的相位关系。
一、连接组别的概念
时钟表示法
例：Y,d3
低压侧电势Eab滞后 对应的高压侧EAB 3×30°
二、课堂演示
观看示波器显示出的EAB与Eab的相位关系
主磁通为 正弦波
电势为正 弦波
课堂练习
ABC ***
X
YZ
abc ***
xy z
小结
连接组别的概念 时钟表示法 同名端 首末端和同极性端对电势相位关系的影响 三相变压器连接组别的确定 标准连接组别
3.2 磁路和电路连接形式对空 载电势波形的影响
变压器原理及接线组别
变压器原理及接线组别
一、变压器原理
变压器主要由两组由线圈组成的磁路组成，分别叫做输入线圈和输出线圈，这两组磁路之间被电压所隔离。
当交流电压施加在输入线圈上时，磁场经过输出线圈，就产生了变压的现象：输出线圈上的电压与输入线圈上的电压相比，明显增大或缩小。
变压器的原理是磁感应：当交流电压施加于输入线圈上时，就产生一个磁场，如果能把这个磁场引到输出线圈上，就能把输入线圈上的电压转换为输出线圈上的电压。
二、变压器接线组别
Y组别：Y组别可以理解为三个单相变压器组成的组别，每个单相变压器有一个输入线圈和一个输出线圈，输入线圈之间的电压是相等的，而输出线圈之间的电压可以是相等的也可以是不相等的可以通过调整输出线圈之间的相位来改变电压。
变压器接线组别与差动保护分析
变压器接线组别与差动保护分析一、变压器接线组别变压器接线组别是指变压器的主、副绕组之间的接线方式。
变压器的接线组别决定了其输出电压和电流的相位关系，也决定了其运行时的电磁特性和电气性能。
在实际应用中，变压器接线组别的选择会根据设备的需求和使用环境作出相应的决策。
常见的变压器接线组别有以下几种：1. Yyn0组Yyn0组是指变压器的主、副绕组都是星形结构，外接零线直接接地。
这种接线组别在低压侧电流较大的情况下使用较为广泛，其输出的相位角为0度，因此被称为“零相移变压器”。
2. Ynd1组Ynd1组是指变压器的主、副绕组都是星形结构，但在中性线上接上一个经绕线制成的中性点，其输出的相位角为-30度，常用于变压器的中高压侧。
3. Yyn11组Yyn11组是指变压器的主绕组采用星形结构，副绕组为Y接法，输出的相位角为0度。
这种接线组别常用于一些特殊应用下，如电压升高器等。
4. Ynd11组Ynd11组类似于Ynd1组，但副绕组为Y连接。
其输出的相位角为-30度。
这种接线组别适用于特殊的应用场景中，如电压升高器等5. Dd0组Dd0组指变压器的主副绕组都是加粗的线圈，直接相连。
这种接线组别适用于大型的电力变压器中，其输出的相位角为0度。
二、差动保护差动保护是变压器保护的一种常用方式，主要用于检测变压器主副绕组之间的电流差别，借此判断是否存在局部短路或故障，然后进行保护动作。
通常情况下，差动保护装置由比率变比为1:1的电流互感器组成，放置于变压器主副绕组之间。
差动保护有以下几个基本原理：1. 理想互感器原理当变压器的主、副绕组电流完全相等时，互感器中两路信号的相位相反完全抵消，输出的信号为零。
当主、副绕组之间存在电流不平衡，互感器的输出电压就会不为零，此时差动保护装置便会动作。
2. 均流原理均流原理是指当变压器主、副绕组上的电流不平衡时，在变压器中会产生电流的交换，导致主、副绕组的平均电流发生变化，差动保护装置通过检测平均电流变化从而判断是否存在故障。
配电变压器常用的接线组别
配电变压器常用的接线组别
(1) Yyn0：其中Y表示高压绕组为星形接线，y表示低压绕组为星形接线，n表示从二次侧绕组中点引出中性线，0表示高压与低压的线电压相位相同。
可作为三相四线制或三相五线制的供电输出，用于容量不大的配电变压器，供应动力和照明负载。
(2) Dyn11：其中D表示高压绕组为三角形接线，y表示低压绕组为星形接线，n表示二次侧绕组中性点直接接地并有中性线引出，11表示高压与低压的线电压相位差30°。
常用于我国的TN或TT系统接地式低压电网中。
(3) Yd11：即一次侧绕组接成星形，二次侧绕组接成三角形，一般作为10kV或35kV电网的供电变压器和发电厂的厂用变压器等。
二次侧绕组接成三角形，是为了消退3次谐波电压。
(4) YNd11：即一次侧绕组接成星形，并从中性点再引出中性线直接接地，二次侧绕组接成三角形。
高压绕组接成星形比接成三角形承受电压低√3倍，因而能带来很好的经济效益，一般用在110kV及以上中性点直接接地的电力系统中。
1。
110千伏变压器常用的接线组别
110千伏变压器常用的接线组别110千伏变压器的常见接线组别及其特点110千伏变压器广泛应用于电力系统中，其接线组别对系统稳定性和可靠性至关重要。
常用的接线组别包括：Yyn0相电压：相电压为线电压的1/√3线电流：线电流等于相电流零序分量：零序分量电流为0中性点：中性点不接地或经高阻接地该接线组别适用于供电范围较小的系统，对地面绝缘水平要求不高。
Dyn11相电压：相电压等于线电压线电流：线电流为相电流的1/√3零序分量：零序分量电流不为0，存在三零序谐波中性点：中性点通过消弧线圈直接接地该接线组别具有良好的三相负荷平衡能力，适用于较大供电范围的系统。
Dyn5相电压：相电压等于线电压线电流：线电流为相电流的1/√3零序分量：零序分量电流不为0，存在三零序谐波中性点：中性点经消弧线圈接地，但消弧线圈阻抗较高该接线组别具有良好的三相负荷平衡能力，但零序谐波电流较Dyn11大，一般适用于重工业、冶金等场合。
YNd1相电压：相电压等于线电压的1/√3线电流：线电流为相电流的1/√3零序分量：零序分量电流不为0，存在三零序谐波中性点：中性点经消弧线圈接地，消弧线圈阻抗较小该接线组别具有较小的零序谐波电流，适用于对地面绝缘水平要求较高的系统。
Yy0相电压：相电压等于线电压的1/√3线电流：线电流为相电流零序分量：零序分量电流不为0，存在三零序谐波中性点：中性点不接地或通过高阻抗接地该接线组别适用于供电范围较小且对地面绝缘水平要求不高的情况。
Dy1相电压：相电压等于线电压线电流：线电流为相电流的1/√3零序分量：零序分量电流不为0，存在三零序谐波中性点：中性点直接接地该接线组别具有良好的三相负荷平衡能力，但对地面绝缘水平要求较高，一般适用于大容量的发电机组。
选择接线组别的考虑因素选择110千伏变压器的接线组别需考虑以下因素：系统结构和负荷特性地面绝缘水平要求系统稳定性和可靠性要求电网谐波特性经济性因素根据不同场景和要求，应选择最合适的接线组别，以确保系统稳定运行和安全供电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器的接线组别及其物理意义
变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种
表示方法；
常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D”表示为三角形接线，“Y n”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压U ab滞后一次侧线电压U AB330度（或超前30度）。
变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。
Y（或y）为星形接线，D （或d）为三角形接线。
数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。
“Y n，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。
也就是，二次侧的线电压U ab滞后一次侧线电压U AB330度（或超前30度）。
变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。
我国只采用“Y，y”和“Y，d”。
由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。
n表示中性点有引出线。
Yn0接线组别，U AB与u ab相重合，时、分针都指在12上。
“12”在新的接线组别中，就以“0”表示。
下面是变压器接线组别的向量图及原、副边绕组的接线示意图。
例1：一台三绕组变压器，高压为中性点引出的星形联结绕组，额定电压为121kV；中压为中性点引出的星形联结绕组，额定电压为38.5kV，低压为三角形联结绕组，额定电压为10.5kV。
两个星形联结绕组的电压是同相位(钟时序数0)，而三角形联结绕组上的电压超前于其他电压30°(钟时序数11)。
所以，该台变压器的联结组标号为：YN，yn0,d11。
以后在变压器铭牌中看到这组字符串的话，可要它的物理涵义。
例2：一台带第三绕组的自耦变压器，自耦联结的一对绕组为中性点引出的星形联结，其额定电压分别为220kV，121kV；第三绕组为三角形联结，额定电压为11kV。
自耦联结的一对绕组电压同相位(钟时序数0)，而三角形联结绕组上的电压超前于星形联结绕组上的电压30°(钟时序数11)。
所以，联结组标号为：YN，a0,d11。
形不一至，其电流发生了畸变。
由于负载与整个网络相连接，这样畸变电流就可以流入到电网中，这样的负载就成了电力系统中的谐波源。
那变压器谐波电流又是如何产生的呢？
变压器的谐波电流是由其励磁回路的非线性引起的。
一般加在变压器上的电压通常是正弦电压，因此铁芯中磁通也是按照正弦规律变化的，但是由于铁芯磁化曲线的非线性，产生正弦磁通的励磁电流也只能是非线性的，励磁电流已经变为尖顶波了，进行傅立叶分析可知，其中含有全部奇次谐波，以3次为最大。
三角形接线的变压器作用就是有利于抑制高次谐波电流；对Y，yn0结线的二相变压器，原边星形连接而无中线，故三次谐波电流不能流通（能知道为什么吗？）。
原边激磁电流波形为正弦波时，则铁芯中磁通为平顶波，副边感应电势波形所含高次谐波分量大；激磁电流中以三次谐波为主的高次谐波电流在原边接成三角形条件下，可在原边形成环流，与原边接成星形相比，有利于抑制高次谐波电流，在当前电网中接用电力电子元件、气体放电灯等日益广泛，其功率越来越大的情况下，会使得电流波形畸变。
即使三相负荷平衡，中性线中也流过以三次谐波为主的高次谐波电流，配电变压器的原边（常为１０ｋＶ侧）采用三角形结线就抑制了此类高次谐波电流，这样就能保证供电波形的质量。
谐波对变压器危害
对变压器而言，谐波电流可导致铜损和杂散损耗增加，谐波电压则会增加铁损。
与纯正基本波运行的正弦电流和电压相较，谐波对变压器的整体影响是温升较高。
须注意的是：这些由谐波所引起的额外损失将与电流和频率的平方成比例上升，进而导致变压器的基波负载容量下降。
而当你为非线性负载选择
正确的变压器额定容量时，应考虑足够的降载因子，以确保变压器温升在允许的范围内。
还应注意的是：用户由于谐波所造成的额外损失将按所消耗的能量(千瓦·一小时)反应在电费上，而且谐波也会导致变压器噪声增加。
