极坐标误差分析

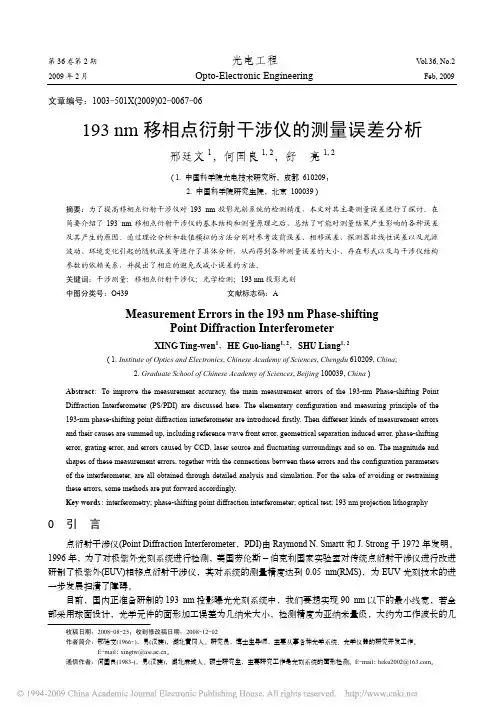

193nm移相点衍射干涉仪的测量误差分析
第36卷第2期 光电工程V ol.36, No.2 2009年2月Opto-Electronic Engineering Feb, 2009 文章编号:1003-501X(2009)02-0067-06193 nm移相点衍射干涉仪的测量误差分析邢廷文1,何国良1, 2,舒亮1, 2( 1. 中国科学院光电技术研究所,成都 610209;2. 中国科学院研究生院,北京 100039 )摘要:为了提高移相点衍射干涉仪对193 nm投影光刻系统的检测精度,本文对其主要测量误差进行了探讨。
在简要介绍了193 nm移相点衍射干涉仪的基本结构和测量原理之后,总结了可能对测量结果产生影响的各种误差及其产生的原因。
通过理论分析和数值模拟的方法分别对参考波前误差、相移误差、探测器非线性误差以及光源波动、环境变化引起的随机误差等进行了具体分析,从而得到各种测量误差的大小、存在形式以及与干涉仪结构参数的依赖关系,并提出了相应的避免或减小误差的方法。
关键词:干涉测量;移相点衍射干涉仪;光学检测;193 nm投影光刻中图分类号:O439 文献标志码:AMeasurement Errors in the 193 nm Phase-shiftingPoint Diffraction InterferometerXING Ting-wen1,HE Guo-liang1, 2,SHU Liang1, 2( 1. Institute of Optics and Electronics, Chinese Academy of Sciences, Chengdu 610209, China;2. Graduate School of Chinese Academy of Sciences, Beijing 100039, China )Abstract: To improve the measurement accuracy, the main measurement errors of the 193-nm Phase-shifting Point Diffraction Interferometer (PS/PDI) are discussed here. The elementary configuration and measuring principle of the 193-nm phase-shifting point diffraction interferometer are introduced firstly. Then different kinds of measurement errors and their causes are summed up, including reference wave front error, geometrical separation induced error, phase-shifting error, grating error, and errors caused by CCD, laser source and fluctuating surroundings and so on. The magnitude and shapes of these measurement errors, together with the connections between these errors and the configuration parameters of the interferometer, are all obtained through detailed analysis and simulation. For the sake of avoiding or restraining these errors, some methods are put forward accordingly.Key words: interferometry; phase-shifting point diffraction interferometer; optical test; 193 nm projection lithography0 引 言点衍射干涉仪(Point Diffraction Interferometer,PDI)由Raymond N. Smartt和J. Strong于1972年发明。
实验数据误差分析与数据处理
第一章实验数据误差分析与数据处理第一节实验数据误差分析一、概述由于实验方法和实验设备的不完善,周围环境的影响,以及人的观察力,测量程序等限制,实验测量值和真值之间,总是存在一定的差异,在数值上即表现为误差;为了提高实验的精度,缩小实验观测值和真值之间的差值,需要对实验数据误差进行分析和讨论;实验数据误差分析并不是即成事实的消极措施,而是给研究人员提供参与科学实验的积极武器,通过误差分析,可以认清误差的来源及影响,使我们有可能预先确定导致实验总误差的最大组成因素,并设法排除数据中所包含的无效成分,进一步改进实验方案;实验误差分析也提醒我们注意主要误差来源,精心操作,使研究的准确度得以提高;二、实验误差的来源实验误差从总体上讲有实验装置包括标准器具、仪器仪表等、实验方法、实验环境、实验人员和被测量五个来源;1.实验装置误差测量装置是标准器具、仪器仪表和辅助设备的总体;实验装置误差是指由测量装置产生的测量误差;它来源于:1标准器具误差标准器具是指用以复现量值的计量器具;由于加工的限制,标准器复现的量值单位是有误差的;例如,标准刻线米尺的0刻线和1 000 mm刻线之间的实际长度与1 000 mm单位是有差异的;又如,标称值为1kg的砝码的实际质量真值并不等于1kg等等;2仪器仪表误差凡是用于被测量和复现计量单位的标准量进行比较的设备,称为仪器或仪表.它们将被测量转换成可直接观察的指示值;例如,温度计、电流表、压力表、干涉仪、天平,等等;由于仪器仪表在加工、装配和调试中,不可避免地存在误差,以致仪器仪表的指示值不等于被测量的真值,造成测量误差;例如,天平的两臂不可能加工、调整到绝对相等,称量时,按天平工作原理,天平平衡被认为两边的质量相等;但是,由于天平的不等臂,虽然天平达到平衡,但两边的质量并不等,即造成测量误差;3附件误差为测量创造必要条件或使测量方便地进行而采用的各种辅助设备或附件,均属测量附件;如电测量中的转换开关及移动测点、电源、热源和连接导线等均为测量附件,且均产生测量误差;又如,热工计量用的水槽,作为温度测量附件,提供测量水银温度计所需要的温场,由于水槽内各处温度的不均匀,便引起测量误差,等等;按装置误差具体形成原因,可分为结构性的装置误差、调整性的装置误差和变化性的装置误差;结构性的装置误差如:天平的不等臂,线纹尺刻线不均匀,量块工作面的不平行性,光学零件的光学性能缺陷,等等;这些误差大部分是由于制造工艺不完善和长期使用磨损引起的;调整性的装置误差如投影仪物镜放大倍数调整不准确,水平仪的零位调整不准确,千分尺的零位调整不准确,等等;这些误差是由于仪器仪表在使用时,未调整到理想状态引起的;变化性的装置误差如:激光波长的长期不稳定性,电阻等元器件的老化,晶体振荡器频率的长期漂移,等等;这些误差是由于仪器仪表随时间的不稳定性和随空间位置变化的不均匀性造成的;2.环境误差环境误差系指测量中由于各种环境因素造成的测量误差;被测量在不同的环境中测量,其结果是不同的;这一客观事实说明,环境对测量是有影响的,是测量的误差来源之一;环境造成测量误差的主要原因是测量装置包括标准器具、仪器仪表、测量附件同被测对象随着环境的变化而变化着;测量环境除了偏离标准环境产生测量误差以外,从而引起测量环境微观变化的测量误差;3.方法误差方法误差系指由于测量方法包括计算过程不完善而引起的误差;事实上,不存在不产生测量误差的尽善尽美的测量方法;由测量方法引起的测量误差主要有下列两种情况:第一种情况:由于测量人员的知识不足或研究不充分以致操作不合理,或对测量方法、测量程序进行错误的简化等引起的方法误差;第二种情况:分析处理数据时引起的方法误差;例如,轴的周长可以通过测量轴的直径d,然后由公式:L=πd计算得到;但是,在计算中只能取其近似值,因此,计算所得的L也只能是近似值,从而引起周长L的误差;4.人员误差人员误差系指测量人员由于生理机能的限制,固有习惯性偏差以及疏忽等原因造成的测量误差;由于测量人员在长时间的测量中,因疲劳或疏忽大意发生看错、读错、听错、记错等错误造成测量误差,这类误差往往相当大是测量所不容许的;为此,要求测量人员养成严格而谨慎的习惯,在测量中认真操作并集中精力,从制度上规定,对某些准确性较高而又重要的测量,由另一名测量人员进行复核测量;5.测量对象变化误差被测对象在整个测量过程中处在不断地变化中;由于测量对象自身的变化而引起的测量误差称为测量对象变化误差;例如,被测温度计的温度,被测线纹尺的长度,被测量块的尺寸等,在测量过程中均处于不停地变化中,由于它们的变化,使测量不准而带来误差;三、误差的分类误差是实验测量值包括间接测量值与真值客观存在的准确值之差别,误差可以分为下面三类:1. 系统误差由某些固定不变的因素引起的;在相同条件下进行多次测量,其误差的数值大小正负保持恒定,或误差随条件按一定规律变化;单纯增加实验次数是无法减少系统误差的影响,因为它在反复测定的情况下常保持同一数值与同一符号,故也称为常差;系统误差有固定的偏向和确定的规律,可按原因采取相应的措施给予校正或用公式消除;2. 随机误差偶然误差由一些不易控制的因素引起,如测量值的波动,肉眼观察误差等等;随机误差与系统误差不同,其误差的数值和符号不确定,它不能从实验中消除,但它服从统计规律,其误差与测量次数有关;随着测量次数的增加,出现的正负误差可以相互抵消,故多次测量的算术平均值接近于真值;3.过失误差由实验人员粗心大意,如读数错误,记录错误或操作失误引起;这类误差与正常值相差较大,应在整理数据时加以剔除;四、实验数据的真值与平均值1.真值真值是指某物理量客观存在的确定值,它通常是未知的;虽然真值是一个理想的概念,但对某一物理量经过无限多次的测量,出现的误差有正、有负,而正负误差出现的概率是相同的;因此,若不存在系统误差,它们的平均值相当接近于这一物理量的真值;故真值等于测量次数无限多时得到的算术平均值;由于实验工作中观测的次数是有限的,由此得出的平均值只能近似于真值,故称这个平均值为最佳值;2.平均值油气储运实验中常用的平均值有:1算术平均值设x,x,.,x为各次测量值, n 为测量次数,则算术平均值为:算术平均值是最常用的一种平均值,因为测定值的误差分布一般服从正态分布,可以证明算术平均值即为一组等精度测量的最佳值或最可信赖值;2均方根平均值3几何平均值五、误差的表示方法1.绝对误差测量值与真值之差的绝对值称为测量值的误差,即绝对误差;在实际工作中常以最佳值代替真值,测量值与最佳值之差称为残余误差,习惯上也称为绝对误差;设测量值用x 表示,真值用X 表示,则绝对误差D 为D=|X-x|如在实验中对物理量的测量只进行了一次,可根据测量仪器出厂鉴定书注明的误差,或取测量仪器最小刻度值的一半作为单次测量的误差;如某压力表精确度为级,即表明该仪表最大误差为相当档次最大量程的%,若最大量程为,该压力表的最大误差为:×%=如实验中最常用的U 形管压差计、转子流量计、秒表、量筒等仪表原则上均取其最小刻度值为最大误差,而取其最小刻度值的一半作为绝对误差计算值;2.相对误差绝对误差D 与真值的绝对值之比,称为相对误差:式中真值X 一般为未知,用平均值代替;3.算术平均误差算术平均误差的定义为:x——测量值,i=1,2,3, .,n ;d——测量值与算术平均值x 之差的绝对值,d= x x i . ;4.标准误差均方误差对有限测量次数,标准误差表示为:标准误差是目前最常用的一种表示精确度的方法,它不但与一系列测量值中的每个数据有关,而且对其中较大的误差或较小的误差敏感性很强,能较好地反映实验数据的精确度,实验愈精确,其标准误差愈小;六、精密度、正确度和准确度1、精密度精密度是指对同一被测量作多次重复测量时,各次测量值之间彼此接近或分散的程度;它是对随机误差的描述,它反映随机误差对测量的影响程度;随机误差小,测量的精密度就高;如果实验的相对误差为%且误差由随机误差引起,则可以认为精密度为10-4;2、正确度正确度是指被测量的总体平均值与其真值接近或偏离的程度;它是对系统误差的描述,它反映系统误差对测量的影响程度;系统误差小,测量的正确度就高;如果实验的相对误差为%且误差由系统误差引起,则可以认为正确度为10-4;3、准确度准确度是指各测量值之间的接近程度和其总体平均值对真值的接近程度;它包括了精密度和正确度两方面的含义;它反映随机误差和系统误差对测量的综合影响程度;只有随机误差和系统误差都非常小,才能说测量的准确度高;若实验的相对误差为%且误差由系统误差和随机误差共同引起,则可以认为精确度为10-4;七、实验数据的有效数与记数法任何测量结果或计算的量,总是表现为数字,而这些数字就代表了欲测量的近似值;究竟对这些近似值应该取多少位数合适呢应根据测量仪表的精度来确定,一般应记录到仪表最小刻度的十分之一位;例如:某液面计标尺的最小分度为1mm,则读数可以到;如在测定时液位高在刻度524mm 与525mm 的中间,则应记液面高为,其中前三位是直接读出的,是准确的,最后一位是估计的,是欠准的,该数据为4 位有效数;如液位恰在524mm刻度上,该数据应记为,若记为524mm,则失去一位末位欠准数字;总之,有效数中应有而且只能有一位末位欠准数字;由上可见,当液位高度为时,最大误差为±,也就是说误差为末位的一半;在科学与工程中,为了清楚地表达有效数或数据的精度,通常将有效数写出并在第一位数后加小数点,而数值的数量级由10 的整数幂来确定,这种以10 的整数幂来记数的方法称科学记数法;例如:应记为×10-3,88000有效数3 位记为×104;应注意科学记数法中,在10 的整数幂之前的数字应全部为有效数;有效数字进行运算时,运算结果仍为有效数字;总的规则是:可靠数字与可靠数字运算后仍为可靠数字,可疑数字与可疑数字运算后仍为可疑数字,可靠数字与可疑数字运算后为可疑数字,进位数可视为可靠数字;对于已经给出了不确定度的有效数字,在运算时应先计算出运算结果的不确定度,然后根据它决定结果的有效数字位数;加减运算规则:A.如果已知参与加减运算的各有效数字的不确定度,则先算出计算结果的不确定度,并保留1-2位,然后确定计算结果的有效位数;B.如果没给出参与加减运算的各有效数字的不确定度,则先找出可疑位最高的那个有效数字,计算结果的可疑位应与该有效数字的可疑位对齐;乘除运算规则若干个有效数字相乘除时,计算结果积或商的有效数字位数在大多数情况下与参与运算的有效数字位数最少的那个分量的有效位数相同; 乘方、开方运算规则有效数字在乘方或开方时,若乘方或开方的次数不太高,其结果的有效数字位数与原底数的有效数字位数相同; 对数运算规则有效数字在取对数时,其有效数字的位数与真数的有效数字位数相同或多取1位;第二节 实验数据处理基本方法数据处理是指从获得数据开始到得出最后结论的整个加工过程,包括数据记录、整理、计算、分析和绘制图表等;数据处理是实验工作的重要内容,涉及的内容很多,这里仅介绍一些基本的数据处理方法; 一、列表法对一个物理量进行多次测量或研究几个量之间的关系时,往往借助于列表法把实验数据列成表格;其优点是,使大量数据表达清晰醒目,条理化,易于检查数据和发现问题,避免差错,同时有助于反映出物理量之间的对应关系;所以,设计一个简明醒目、合理美观的数据表格,是每一个同学都要掌握的基本技能;列表没有统一的格式,但所设计的表格要能充分反映上述优点,应注意以下几点: 1.各栏目均应注明所记录的物理量的名称符号和单位;2.栏目的顺序应充分注意数据间的联系和计算顺序,力求简明、齐全、有条理;3.表中的原始测量数据应正确反映有效数字,数据不应随便涂改,确实要修改数据时,应将原来数据画条杠以备随时查验;4.对于函数关系的数据表格,应按自变量由小到大或由大到小的顺序排列,以便于判断和处理; 二、图解法图线能够直观地表示实验数据间的关系,找出物理规律,因此图解法是数据处理的重要方法之一;图解法处理数据,首先要画出合乎规范的图线,其要点如下:1.选择图纸 作图纸有直角坐标纸即毫米方格纸、对数坐标纸和极坐标纸等,根据作图需要选择;在物理实验中比较常用的是毫米方格纸,其规格多为cm 2517⨯;2.曲线改直 由于直线最易描绘,且直线方程的两个参数斜率和截距也较易算得;所以对于两个变量之间的函数关系是非线性的情形,在用图解法时应尽可能通过变量代换将非线性的函数曲线转变为线性函数的直线;下面为几种常用的变换方法;1c xy =c 为常数;令xz 1=,则cz y =,即y 与z 为线性关系; 2y c x =c 为常数;令2x z =,则z cy 21=,即y 与z 为线性关系;3b ax y =a 和b 为常数;等式两边取对数得,x b a y lg lg lg +=;于是,y lg 与x lg 为线性关系,b 为斜率,a lg 为截距;4bx ae y =a 和b 为常数;等式两边取自然对数得,bx a y +=ln ln ;于是,y ln 与x 为线性关系,b 为斜率,a ln 为截距;3.确定坐标比例与标度 合理选择坐标比例是作图法的关键所在;作图时通常以自变量作横坐标x 轴,因变量作纵坐标y 轴;坐标轴确定后,用粗实线在坐标纸上描出坐标轴,并注明坐标轴所代表物理量的符号和单位;坐标比例是指坐标轴上单位长度通常为cm 1所代表的物理量大小;坐标比例的选取应注意以下几点:1原则上做到数据中的可靠数字在图上应是可靠的,即坐标轴上的最小分度m m 1对应于实验数据的最后一位准确数字;坐标比例选得过大会损害数据的准确度;2坐标比例的选取应以便于读数为原则,常用的比例为“1∶1”、“1∶2”、“1∶5”包括“1∶”、“1∶10”…,即每厘米代表“1、2、5”倍率单位的物理量;切勿采用复杂的比例关系,如“1∶3”、“1∶7”、“1∶9”等;这样不但不易绘图,而且读数困难;坐标比例确定后,应对坐标轴进行标度,即在坐标轴上均匀地一般每隔cm 2标出所代表物理量的整齐数值,标记所用的有效数字位数应与实验数据的有效数字位数相同;标度不一定从零开始,一般用小于实验数据最小值的某一数作为坐标轴的起始点,用大于实验数据最大值的某一数作为终点,这样图纸可以被充分利用;4.数据点的标出 实验数据点在图纸上用“+”符号标出,符号的交叉点正是数据点的位置;若在同一张图上作几条实验曲线,各条曲线的实验数据点应该用不同符号如×、⊙等标出,以示区别;5.曲线的描绘 由实验数据点描绘出平滑的实验曲线,连线要用透明直尺或三角板、曲线板等拟合;根据随机误差理论,实验数据应均匀分布在曲线两侧,与曲线的距离尽可能小;个别偏离曲线较远的点,应检查标点是否错误,若无误表明该点可能是错误数据,在连线时不予考虑;对于仪器仪表的校准曲线和定标曲线,连接时应将相邻的两点连成直线,整个曲线呈折线形状;6.注解与说明 在图纸上要写明图线的名称、坐标比例及必要的说明主要指实验条件,并在恰当地方注明作者姓名、日期等;7.直线图解法求待定常数 直线图解法首先是求出斜率和截距,进而得出完整的线性方程;其步骤如下:1选点;在直线上紧靠实验数据两个端点内侧取两点),(11y x A 、22,(y x B ,并用不同于实验数据的符号标明,在符号旁边注明其坐标值注意有效数字;若选取的两点距离较近,计算斜率时会减少有效数字的位数;这两点既不能在实验数据范围以外取点,因为它已无实验根据,也不能直接使用原始测量数据点计算斜率;2求斜率;设直线方程为bx a y +=,则斜率为1212x x y y b --=1-5-13求截距;截距的计算公式为11bx y a -= 1-5-2三、逐差法当两个变量之间存在线性关系,且自变量为等差级数变化的情况下,用逐差法处理数据,既能充分利用实验数据,又具有减小误差的效果;具体做法是将测量得到的偶数组数据分成前后两组,将对应项分别相减,然后再求平均值;例如,在弹性限度内,弹簧的伸长量x 与所受的载荷拉力F 满足线性关系kx F =实验时等差地改变载荷,测得一组实验数据如下表:求每增加1Kg 砝码弹簧的平均伸长量x ∆;若不加思考进行逐项相减,很自然会采用下列公式计算[])(71)()()(7118782312x x x x x x x x x -=-++-+-=∆ 结果发现除1x 和8x 外,其它中间测量值都未用上,它与一次增加7个砝码的单次测量等价;若用多项间隔逐差,即将上述数据分成前后两组,前一组),,,(4321x x x x ,后一组),,,(8765x x x x ,然后对应项相减求平均,即[])()()()(44148372615x x x x x x x x x -+-+-+-⨯=∆ 这样全部测量数据都用上,保持了多次测量的优点,减少了随机误差,计算结果比前面的要准确些;逐差法计算简便,特别是在检查具有线性关系的数据时,可随时“逐差验证”,及时发现数据规律或错误数据; 四、最小二乘法由一组实验数据拟合出一条最佳直线,常用的方法是最小二乘法;设物理量y 和x 之间的满足线性关系,则函数形式为bx a y +=最小二乘法就是要用实验数据来确定方程中的待定常数a 和b ,即直线的斜率和截距;我们讨论最简单的情况,即每个测量值都是等精度的,且假定x 和y 值中只有y 有明显的测量随机误差;如果x 和y 均有误差,只要把误差相对较小的变量作为x 即可;由实验测量得到一组数据为),2,1;,(n i y x i i =,其中i x x =时对应的i y y =;由于测量总是有误差的,我们将这些误差归结为i y 的测量偏差,并记为1ε,2ε,…,n ε,见图1-5-2;这样,将实验数据),(i i y x 代入方程bx a y +=后,得到⎪⎪⎭⎪⎪⎬⎫=+-=+-=+-n n n bx a y bx a y bx a y εεε)()()(222111我们要利用上述的方程组来确定a 和b ,那么a 和b 要满足什么要求呢 显然,比较合理的a 和b 是使1ε,2ε,…,n ε数值上都比较小;但是,每次测量的误差不会相同,反映在1ε,2ε,…,n ε大小不一,而且符号也不尽相同;所以只能要求总的偏差最小,即min 21→∑=i ni ε 令 2121)(i in i i ni bx a yS --==∑∑==ε使S 为最小的条件是0=∂∂a S ,0=∂∂bS ,022>∂∂a S ,022>∂∂b S由一阶微商为零得y⎪⎪⎭⎪⎪⎬⎫=--∑-=∂∂=--∑-=∂∂==0)(20)(211i i i n i i i n i x bx a y b Sbx a y aS 解得 212112111)(i ni i ni ini i ni i i n i i n i x n x y x y x x a ======∑-⎪⎭⎫ ⎝⎛∑∑∑-∑∑=1-5-32121111)(ini i ni i i ni i ni i ni x n x y x n y x b =====∑-⎪⎭⎫ ⎝⎛∑∑-∑∑=1-5-4令111x n x n i =∑=,i n i y n y 11=∑=,21121⎪⎭⎫⎝⎛∑==x n x n i ,2121i n i x n x =∑=,)(111i n i y x n xy =∑=,则x b y a -= 1-5-5 22xx xyy x b --⋅=1-5-6如果实验是在已知y 和x 满足线性关系下进行的,那么用上述最小二乘法线性拟合又称一元线性回归可解得斜率a 和截距b ,从而得出回归方程bx a y +=;如果实验是要通过对x 、y 的测量来寻找经验公式,则还应判断由上述一元线性拟合所确定的线性回归方程是否恰当;这可用下列相关系数r 来判别))((2222y y x x yx xy r --⋅-= 1-5-7其中21121⎪⎭⎫ ⎝⎛∑==y n y n i ,2121i n i y n y =∑=;可以证明,||r 值总是在0和1之间;||r 值越接近1,说明实验数据点密集地分布在所拟合的直线的近旁,用线性函数进行回归是合适的;1||=r 表示变量x 、y 完全线性相关,拟合直线通过全部实验数据点;||r 值越小线性越差,一般9.0||≥r 时可认为两个物理量之间存在较密切的线性关系,此时用最小二乘法直线拟合才有实际意义;。
三坐标测量知识点总结
三坐标测量知识点总结
一、坐标系
坐标系是指用来定位一个点位置的参考系统。
常见的坐标系有直角坐标系、极坐标系、三维坐标系等。
在三坐标测量中,通常使用的是三维坐标系。
三维坐标系由三个相互垂直的坐标轴构成,分别是x轴、y轴和z轴。
x轴和y轴在平面上,z轴垂直于平面。
二、坐标变换
在实际测量中,常常需要把一个点的坐标从一个坐标系转换到另一个坐标系。
这就涉及到坐标变换的问题。
坐标变换的基本原理是通过旋转、平移和缩放等方法将一个点在不同坐标系下的表示相互转换。
在三坐标测量中,常见的坐标变换方法有欧拉角、四元数、矩阵变换等。
三、测量仪器
在三坐标测量中,常用的测量仪器有全站仪、GPS、测距仪等。
全站仪是一种多功能的测量仪器,它可以同时测量水平角、垂直角和斜距,并且可以通过计算得出点的三维坐标。
GPS可以通过卫星信号定位确定点的三维坐标。
测距仪可以测得点到测量仪器的距离,结合水平角和垂直角可以计算出点的三维坐标。
四、误差分析
在三坐标测量中,测量误差是不可避免的。
误差的产生可能源于仪器精度、环境条件、人为因素等。
对误差进行分析和控制是保证测量精度的重要环节。
常见的误差分析方法有残差分析、最小二乘法等。
综上所述,这四个方面是三坐标测量中的重要知识点。
通过学习这些知识点,可以掌握三坐标测量的基本原理和方法,为实际工程测量提供技术支持。

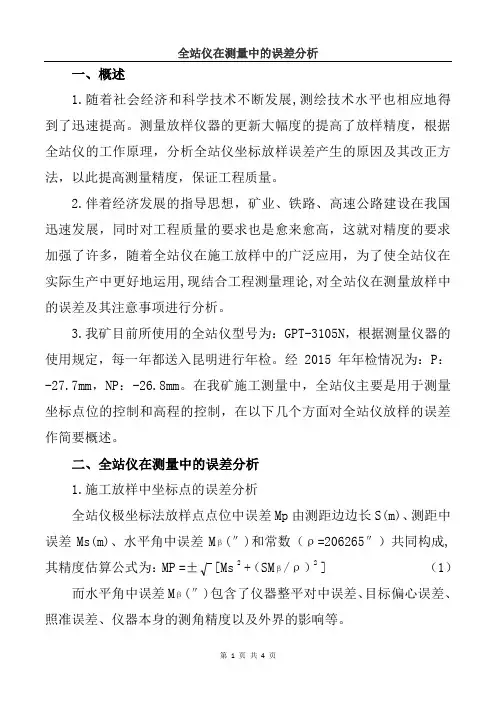

全站仪测量误差
一、概述1.随着社会经济和科学技术不断发展,测绘技术水平也相应地得到了迅速提高。
测量放样仪器的更新大幅度的提高了放样精度,根据全站仪的工作原理,分析全站仪坐标放样误差产生的原因及其改正方法,以此提高测量精度,保证工程质量。
2.伴着经济发展的指导思想,矿业、铁路、高速公路建设在我国迅速发展,同时对工程质量的要求也是愈来愈高,这就对精度的要求加强了许多,随着全站仪在施工放样中的广泛应用,为了使全站仪在实际生产中更好地运用,现结合工程测量理论,对全站仪在测量放样中的误差及其注意事项进行分析。
3.我矿目前所使用的全站仪型号为:GPT-3105N,根据测量仪器的使用规定,每一年都送入昆明进行年检。
经2015年年检情况为:P:-27.7mm,NP:-26.8mm。
在我矿施工测量中,全站仪主要是用于测量坐标点位的控制和高程的控制,在以下几个方面对全站仪放样的误差作简要概述。
二、全站仪在测量中的误差分析1.施工放样中坐标点的误差分析全站仪极坐标法放样点点位中误差Mp由测距边边长S(m)、测距中误差Ms(m)、水平角中误差Mβ(″)和常数(ρ=206265″)共同构成,其精度估算公式为:MP =±[Ms 2+(SMβ/ρ)2] (1)而水平角中误差Mβ(″)包含了仪器整平对中误差、目标偏心误差、照准误差、仪器本身的测角精度以及外界的影响等。
由式(1)可得S2=[(Mp2-Ms2)×ρ2]/Mβ2 (2) 又有S2=(Xo-Xa)2+(Yo-Ya)2所以有 (Xo-Xa)2+(Yo-Ya)2 =(Mp2-Ms2)/(Mβ/ρ)2 (3) 式(3)表明,对固定的仪器设备,采用相同的方法放样时,误差相等的点分布在一个圆周上,圆心为测站O。
因此对每一个放样控制点O,可以根据点位放样精度m计算圆半径S,在半径范围内的放样点都可由此控制点放样。
由式(1)可看出,放样点位误差中,测距误差较小,主要是测角误差。
极坐标法放样数据计算及误差来源
比值 以 一角度 下对放样点位 的影响及规律 , 出有指导意义的结论 , 而提 出放样过程 中的 最优方案 以指导施 工。随着电子全站仪 及 得 从 的普及和应用 。 极坐标放样将更加广泛和灵活。精度 问题又是施工放样过程 中的主要 问题 , 因而本文将着重对极坐标法和直角坐标 法放
样 及 精 度 问题 进 行 重点 分 析 。 关 键 词 : 样 ; 度 ; 差 放 精 误
・
3 4・
科技论 坛
极 坐标法放 样数据计算及误差 来源
丁 宝 民
( 齐齐哈 尔市政工程设计研 究院有限责任公 司, 黑龙江 齐齐哈 尔 1 10 ) 60 5
摘 要: 本论 文是在施工放样的具体情况下 , 结合各种放样方法的作 业过程 , 分析 它们的误 差来源。通过探 讨放样边长与定向边长的
1放样数据和误差的重要性 s c ( 【z( ) :x 】) y a c+ 极坐标法适用于放样点离控制点较近( 一般不超过 10 而且便 0m) 放样的误差将直接影响施工 的质量 , 甚至造成工程事故 , 之一点必 须引起足够的重视。 然而, 放样误差是客观存在的 , 因而是不可避免的。 于量距的地方。 当采用电磁波测距仪测量极距时, 放样点到控制点的距 因此 , 如何确定放样工作的精度, 使之即确保施工的质量要求 , 又能使 离可适当增长, 作业更为灵活方便。 工业建设场地厂房之间的管线放样 放养工 怍J 顷利进行, 就成为精度分析的—个重要 目的。 放样工作的误差 长采用此法 。 精度分析, 就是要分析影响放样结果精度的主要误差来源 , 探讨其对结 5极 坐标法 放样 方法 果的影响大小及规律 , 评定放样结果精度。 放样结果的精度一般是用标 由已知点 A和 B放样设计点 C 用极坐标法放样步骤如下: , 定于是低的位置与设计位置偏差的中误差来表示。通过对方样工作的 () I计算放样数据 B和 s ; 精度分析 , 使放样工作能够有计划 , 并且按照预期的目标进行 。其作用 B:Ⅱ 一0^ 【B s a 2 c 有三个方面:I对放样结果作京都预计;2 提出对放样工作应注意的 () () ( ̄x) (— x +y - 2 事项和对实际作业具有指导意义的结论 ;3指定作业方案, () 包括放样 式中 o / . 和 o 由以知坐标和设计点反算。 . r 依据 , 放样方法和放样仪器的选择 , 以及放样精度的确定 ; () 2将仪器安置在 A点 , B 以 点定 向, B角得 A 方 向; 拨 C 2 极坐 标法 放样误 差及 其精 度分析 的一 般方法 () A 3沿 C方向放样长度 s在地面标定 出设计点 C , 。 误差和精度分析方法很多很多,但大体上可 以归结为解析法和实 放样点 C的设斟. 标—l癌 坐 ^ 煅 没计图纸上 由谢 十人员给出。若 计 验法 , 解析法又可分为代数法和几何法。 解析法 置 过代数或 几 关系 为图解法设计, 何 则设计坐标应在设计图纸上图解得到; 有时 , 也采用直 分析误差及其影响规律 , 它的基本原理是误差传播定律。 实验法则是通 接图解放样数据的方法。如铁路的定线测量。 过大量的实际观测, 运用数理统计的原理进行统计分析 , 出各项误差 求 对于建筑物平面位置的放样,常用的方法有极坐标法、直角坐标 的大小及其影响规律的一般精度分析方法。 法、 方向线交会法、 前方交会法等。 随着电子速测仪的普及和应用 , 极坐 在分析放样工作的精度时 ,引起误差的因素和放样结果之间的关 标法将得出更为广泛和灵活的应用。极坐标法适用于放样点离控制点 系—般比较复杂, 直接写 出他们的函数关系是很不方便的。因此 , 通常 较近而便于量距的地方。当采用电磁波测距仪测量极距时放样点到控 采用几何 的方法 , 逐项分析各个因素对结果的影响 , 求出结果方差 :1 制点的距离可适当加长 , () 作业更为灵活方便。因而工业建设场地厂房之 根据实际作业过程 , 找出哪些是主要的, 并且是相互独立 的误差来源 , 间的管线放样长采用此法。直角坐标放样只须量距和测设直角, 工作比 即引起误差的因素;2分别假定只有某一项因素存在误差而其它因素 较简单, () 当精度要求不高时也长被采用。而当放样精度要求较高时 , 可 均没有误差 , 根据代数或 几 何关系求出因此而产生的结果误差, 按照误 利用方向线交会法。应用这种方法要注意的问题是方向线的使用往往 差传播规律求出影响;3进行综合处理 , () 求出结果方差 ; ) ( 根据已知因 不止一次 , 4 有时需要周期性的反复使用, 因而用 以标定方 向线端点的方 素及其方差 , 对结果作精度预计 , 这是精度分析的正问题 ;5分析哪些 法与标志有其一定的特点。 () 因素影响是主要的, 因素影响是次要的, 哪些 因素出于什么状态下最为 测量时已知的是数据而点位是未知 , 未知的是这些点位的数据 ; 而 有利, 什么状态下最为不利 , 实际作业 中应注意哪些事项等 ;6根据对 放样时则恰好相反 , () 已知的是数据而点位是未知的。如在测角中, 由两 放样结果提出的精度限差 , 确定一组因素的状态及其方差 , 使之满足给 条边所形成的水平角在实地是固定的, 测角只是为了得到角值。 而放样 定的要求 , 这是精度分析的反问题。 则是根据设计的角值和实地上的—条 固定边 ,在是地表定出第二条边 的方向来。因此 , 测量误差影响的是数据, 精度反映了数据的准确性 ; 而 放样误差影响则是实地点位 , 精度反映了点位与设计位置的差异程度 , 它们对实际工作的影响是完全不 同的精度问题是施工放样过程中的主 要问题, 这也是本文所讨论的主要问题。 通过本论文的分析我们得到以 下结论 :1极坐标放样 的精度与对中误差 、 () 测角误差 、 量距误差 、 标定 点位误差成正比, 与两控制点之间距离成反比。() 2在实际操作中, 当放 图 1 样角度为锐角时放样边与定 向边应采取一定 比值一般为 1 , 15 2或 , 为 3极 坐标 法放 样误差 来源 最优没计方案。当放样角度为钝角时 , 放样边与定 向边 比值越小越好。 () 1安置仪器误差及其影响 ;2放样角度的误差及其影响 ;3放 这时操作中应采用较远的后视点。() () () 3 由于对中偏差和标定点位误差较 样长度的误差及其影响 ; ) ( 标定点位误差及其影响。 4 小, 故极坐标放样的精度主要决定于极距长与测角精度 、 测距精度。() 4 4极坐标法放样数据计算 放样角度对精度的影响不是很显 著, 例如, 当放样角度以 1 、0 、 5度 3 度 极坐标法放样是利用数学中的极坐标原理 ,以两个控制点的联机 4 5度成倍增长时, 点位中误差项的变化仅为零点 几毫米, 对放样点位误 作为极轴 , 中一点作为极点建立极坐标系 , 以其 根据放样点与控制点的 差的影响极其微小。 因此在制定放样方案时刻意考虑角度 的影响, 没有 坐标,计算出放样点的距离及该放样点与极点的连接方向和极轴间的 现实意义。当极距长一定时, 极坐标放样精度取决于测角精度和测距精 夹角, 它即为所求 的放样数据。 度。当测角精度和测距精度一定时, 极坐标放样精度取决于极距长 , 距 在图 1 A, 中 B是已知控制点, 其方位角亦已知 。 现要放设计坐标 C 离越长, 精度越差 : 反之亦然, 距离越短精度越高。 (… 的平面位置 。 x Y) 放样过程中, 随着直线长度的增加对中误差的影响将更大。 对于一 先根据 C号 的坐标与 A点的坐标公式 : 定的中误差当放样边与定向边比值愈大时,对中误差对方样点位所发 t =y y)x ) g (o ( - / 生的影响就愈大。 所以后视点要远—些 , 且要特别注意 ( 下转 3 7页 )
对数字化地形图测量的特点及不足的分析
对数字化地形图测量的特点及不足的分析贵州省毕节市勘测设计研究院测绘部叶毕升 551700关键词:数字化地形图测量特点误差来源摘要:通过对现在数字化地形图测量和原来测图方法特点的介绍,分析数字化地形图测量过程中数据误差来源情况及不足之处,提出一些建议和意见,以供测量过程中的参考。
随着GPS、GIS等相关测绘技术的发展,以及各种精度类型的全站仪的在测绘领域普遍应用,特别是在全站仪、RTK仪器和成图软件的价格大幅下降,使得这一新的测量技术得到了迅速的发展和应用。
数字化地形图测量速度快,精度高,为经济建设、城市发展提供了可靠的数据信息。
为此,根据多年的测量经验及在测量过程中所遇的问题,结合大比例尺地形图测量这几十年的发展历程,对数字化地形图测量与原来的测图方法所形成的特点及其自身的误差来源和不足作一个简单的分析。
1.大比例尺地形图测量方法运用的基本发展状况大比例尺地形图测量包括控制测量和碎部测量两大内容。
控制测量主要是指布设等级控制网和加密测图图根控制的测量工作;碎部测量主要是指在各级控制网测设和计算完成后在控制点的基础上对相关范围内的各类地形特征和地物进行测量工作,以便确定其相对的数字属性(包括坐标、高程、形状、类别等属性)。
常规所指的大比例尺地形图测量方法,主要是以碎部测量的方法成图的方法命名的。
在我从事测绘工作以来,大比例尺地形图测量方法主要是从原来的白纸测图(平板仪测图及经纬仪加小平板测图)时期和现在的全站仪数字化测图时期。
在白纸测图时期,它主要采用解析法和极坐标法,其精度也因视距误差、刺点误差、图纸伸缩误差、转描绘误差等大为降低,再加上其劳动强度大、成图周期长、使用不方便等原因,使之在98年以前还是主要的测量成图方法。
到今天,数字化测图已经发展为使用全站仪和RTK仪器进行的时代,这也是现代测绘技术新潮流、新趋势和结果。
2.数字化地形图测量的主要特点数字化地形图测量主要充分利用先进的测量仪器和自动化成图软件,采用各种灵活的定位方法进行的以数字信息表示地图信息的测图工作,它的成果为模型式的数字图。
实验报告--偏振光学实验
实验报告姓名:***** 班级:***** 学号:***** 实验成绩:同组姓名:**** 实验日期:***** 指导教师:批阅日期:偏振光学实验【实验目的】1.观察光的偏振现象,验证马吕斯定律;2.了解1 / 2 波片、1 / 4 波片的作用;3.掌握椭圆偏振光、圆偏振光的产生与检测。
【实验原理】1.光的偏振性光是一种电磁波,由于电磁波对物质的作用主要是电场,故在光学中把电场强度E 称为光矢量。
在垂直于光波传播方向的平面内,光矢量可能有不同的振动方向,通常把光矢量保持一定振动方向上的状态称为偏振态。
如果光在传播过程中,若光矢量保持在固定平面上振动,这种振动状态称为平面振动态,此平面就称为振动面(见图1)。
此时光矢量在垂直与传播方向平面上的投影为一条直线,故又称为线偏振态。
若光矢量绕着传播方向旋转,其端点描绘的轨道为一个圆,这种偏振态称为圆偏振态。
如光矢量端点旋转的轨迹为一椭圆,就成为椭圆偏振态(见图2)。
2.偏振片虽然普通光源发出自然光,但在自然界中存在着各种偏振光,目前广泛使用的偏振光的器件是人造偏振片,它利用二向色性获得偏振光(有些各向同性介质,在某种作用下会呈现各向异性,能强烈吸收入射光矢量在某方向上的分量,而通过其垂直分量,从而使入射的自然光变为偏振光,介质的这种性质称为二向色性。
)。
偏振器件即可以用来使自然光变为平面偏振光——起偏,也可以用来鉴别线偏振光、自然光和部分偏振光——检偏。
用作起偏的偏振片叫做起偏器,用作检偏的偏振器件叫做检偏器。
实际上,起偏器和检偏器是通用的。
3.马吕斯定律设两偏振片的透振方向之间的夹角为α,透过起偏器的线偏振光振幅为A0,则透过检偏器的线偏振光的强度为I式中I0 为进入检偏器前(偏振片无吸收时)线偏振光的强度。
4.椭圆偏振光、圆偏振光的产生;1/2 波片和1/4 波片的作用当线偏振光垂直射入一块表面平行于光轴的晶片时,若其振动面与晶片的光轴成α角,该线偏振光将分为e 光、o 光两部分,它们的传播方向一致,但振动方向平行于光轴的e 光与振动方向垂直于光轴的o 光在晶体中传播速度不同,因而产生的光程差为位相差为式中n e 为e 光的主折射率,n o 为o 光的主折射率(正晶体中,δ>0,在负晶体中δ<0)。
施工放样的方法和精度分析
在ΔABA’中
路漫漫其悠远
由于δ的大小与θ有关,且我们无法确切地知道θ的 数值,因此可取θ的变化范围内的均方根值作为对中 误差的影响。θ的变化范围为[0,3600]。
路漫漫其悠远
如e=5mm,s=100m,m对=7".3 e=25mm,s=100m,m对=3"为了减弱对中误差的影响,除 精细操作外,还应选取较长的后视边。
路漫漫其悠远
(4)调焦误差的影响 根据研究,望远镜改变对光时,对于视线的影响
可达1.2″。因此,在10m至200m的范围内应用经纬 仪对光肘,可取视准轴的变化为1″~2″。如果放 样点位至仪器的距离为 100m,则此误差为 0.5~ lmm。
应用经纬仪设置方向线的中误差影响应为:
路漫漫其悠远
综上所述,由于方向线1-1′的误差影响而使放 样点位C所发生的误差为:
路漫漫其悠远
对中误差e对P点的影 响在两坐标轴方向上 的误差分别为
路漫漫其悠远
路漫漫其悠远
2.测角误差对放样点位的影响
3.量距误差时放样点位的影响 当放样离较短,采用钢卷尺丈量时, μ为钢卷尺单位长度的误差 若放样距离较长,采用测仪测定s时,
其中,a的固定误差,b为比例误差系数。
路漫漫其悠远
4.在地面上标定点位的误差τ 综上所述,P点的中误差为:
同理,由于方向线2一2′的误差影响而使放样点 位C所发生的误差为:
路漫漫其悠远
3.标定放样点位的误差。 τ的大小决定于标定的方法。在工业与民用建筑
中,通常用铁钉或铁针来标定点位。如果用经纬仪 能直接看到铁钉,则其标定的误差大约为1.5~2mm 。
总误差应为:
路漫漫其悠远
ξ6-6轴线交会法 一、放样方法
地质勘察测量中几种常用的放样方法及其精度分析
地质勘察测量中几种常用的放样方法及其精度分析作者:孔宪恩来源:《中小企业管理与科技·上旬刊》 2014年第6期孔宪恩(中国建筑材料工业地质勘查中心云南总队)摘要:本文从地质勘察测量的主要工作内容与基本原则出发,对地质勘察测量中几种常用放样方法和精度进行分析,并提出地质勘察测量放样的注意事项。
关键词:地质勘察测量放样方法精度分析在地质勘察测量中放样会对整体测量质量与效果产生直接的影响,因此,通过准确的测量放样,不仅有助于明确施工位置,为地质勘察测量提供了准确的方向,保证测量精度,还能促进测量作业能够顺利开展,也为地质勘察质量检查、测量、地籍绘制等作业提供了方法和手段。
在地质勘察测量中若选择没有正确的放样点,就会直接影响到测量精度,难以保证地质测量工作的开展,也无法满足施工质量。
当前在地质勘察测量工作中辅助放样的工具有很多,常用的设备包括全球卫星定位系统、全站仪、GPS-RTK 测量系统等,采用这些实用的测量工作,有助于提高放样精度,减少测量误差,使地籍测绘的精度随之提高,工作效率与质量得到了双重提升,保证地质勘察作业的顺利完成。
1 地质勘察测量的主要工作内容与基本原则地质勘察测量的主要内容包括地质剖面测量、地质填图测量、钻探工程测量、坑探工程测量、高程控制测量、地质勘探工程测量、勘探区平面测量、勘探区地形图测绘等,地质勘探工程测量工作可分为测量勘探线剖面、布测勘探基线与勘探线以及测量定位勘探线基点、探槽、端点、坑口、探井、地质点、取样钻孔、勘探坑道测量、竖井联系测量等环节。
开展地质勘察测量工作应严格遵循整体到局部、先控制后碎部的原则,切记不可多工序同时进行,每完成一阶段工作后,对测量结果进行验算核对后,才可进行下一道工序。
在地质勘察测量工作中坚持以人为本,以质量为第一,保持严肃认真的工作态度,保证测量结果的真实性、客观性、合理性,保护各项测量设施及工具。
地质勘察测量的主要任务是将施工设计图纸上的地质勘察竖井、钻孔、平洞等放样在现场中,对现场已完成施工作业的平洞、竖井、坑槽探、物探点、钻孔、地质点等内容进行连续测量,并计算出准确的坐标值、高程值,将其绘制于区内大比例的地形图上,根据实际测量的地质剖面结果绘制地质剖面图,并将地质勘察的各种定点位置、地质界线点等绘制在区内大比例的地形图上。
实施ISO230-7回转轴线的几何精度检验方案研究
实施ISO230-7回转轴线的几何精度检验方案研究朱峰;苟卫东;李积元【摘要】为更好检测加工中心转台的回转误差,依据ISO230-7国际标准,给出一种回转轴线的检验方法。
该方法利用位移传感器、标准检验心轴等装置和不同的布置方式,对加工中心转台的回转轴线偏移误差制定了检测方案,该方案主要检测回转轴线的径向误差、倾斜误差和轴向误差,为转台回转轴线偏移的误差综合建模和误差补偿技术提供了技术支撑。
%To better detect the rotational error of the processing turntable center, complying with the international standard ISO230-7, this paper provides a testing method for rotational axis. The tes-ting scheme is made for the offset error of rotational axis on the rotary table of the processing center by using displacement sensor, standard testing mandrel device and other different ways of place-ment. The scheme is mainly used for detecting the radial error, tilt error and axial error of the rota-tional axis. It provides technical support for the comprehensive modeling of the offset error of the ro-tational axis on rotary table as well as error compensation technology.【期刊名称】《青海大学学报(自然科学版)》【年(卷),期】2016(034)002【总页数】6页(P20-25)【关键词】ISO230-7;几何精度;数据处理;检验方法【作者】朱峰;苟卫东;李积元【作者单位】青海大学机械工程学院,青海西宁 810016;青海华鼎装备制造有限公司,青海西宁 810016;青海大学机械工程学院,青海西宁 810016【正文语种】中文【中图分类】TG659ISO230-7是一种规范和测试机床旋转轴几何精度的检验标准。
极坐标法定位
极坐标法定位极坐标法是一种常用的坐标系,广泛应用于物理学、工程学和数学中。
在地理定位中,极坐标法也被用于确定一个位置的准确坐标。
本文将介绍极坐标法的基本原理、应用领域以及其优缺点。
一、极坐标法的基本原理极坐标法是一种基于极坐标系的坐标测量方法。
与直角坐标系不同,极坐标系以原点为中心,以极径和极角来描述一个点的位置。
极径表示点到原点的距离,极角表示点与极轴的夹角。
在地理定位中,极坐标法可以用来确定一个点的经度和纬度。
经度可以看作是极径,纬度可以看作是极角。
通过测量某个点与参考点之间的距离和夹角,可以计算出该点的经纬度坐标。
二、极坐标法的应用领域极坐标法在地理定位中有着广泛的应用。
其中最常见的应用是GPS (全球定位系统)。
GPS接收器通过接收卫星发出的信号,测量卫星与接收器之间的距离和夹角,然后利用极坐标法来计算接收器所在的位置的经纬度坐标。
除了GPS,极坐标法还可以应用于航海、航空、地质勘探等领域。
在航海中,船只可以通过测量与陆地或其他船只之间的距离和夹角,确定自己的位置。
在航空中,飞机也可以利用极坐标法来确定自己的位置和航向。
在地质勘探中,极坐标法可以用来确定地下资源的位置和分布。
三、极坐标法的优缺点极坐标法相对于直角坐标法具有一些优点。
首先,极坐标法更符合人类感知空间的方式,可以更直观地表示一个点的位置。
其次,极坐标法可以简化计算过程,减少计算量和复杂度。
最后,极坐标法在描述圆形和旋转运动时更加方便。
然而,极坐标法也存在一些缺点。
首先,极坐标法在描述直线运动时较为繁琐,需要进行坐标转换。
其次,极坐标法对于某些特殊情况下的定位不够准确,例如在两极地区或者太阳系的边缘。
最后,极坐标法在进行复杂计算时可能会出现误差累积的问题。
极坐标法是一种常用的地理定位方法,通过测量距离和夹角来确定一个点的经纬度坐标。
它广泛应用于GPS、航海、航空和地质勘探等领域。
虽然极坐标法具有一些优点,但也存在一些缺点。
在实际应用中,需要根据具体情况选择合适的定位方法,以提高定位的准确性和可靠性。
八年级数学确定位置
详细描述
在三维坐标系中,我们选择一个原点和三 个互相垂直的数轴。每个点都有一个唯一 的实数对(x, y, z)与其对应,表示该点 到x轴、y轴和z轴的距离。这样,我们可 以确定空间中的任意一点的位置。
04 确定位置的算法和程序实现
算法设计
确定位置的算法
根据给定的经纬度坐标,计算出 目标位置的详细信息。
路线规划
地图应用可以根据用户输 入的起点和终点,计算出 最优路线,为用户提供导 航服务。
地点搜索
用户可以在地图上搜索感 兴趣的地点,如餐馆、景 点等,获取其位置信息。
在导航系统中的应用
车辆导航
车载导航系统通过GPS定 位技术,实时获取车辆的 精确位置,为用户提供行 驶路线和方向指引。
骑行和步行导航
直角坐标法是几何学中最常用的方法之一,可以用于解决各种几何问题,例如求 点到直线的距离、求两条直线的交点等。直角坐标法还可以用于解决代数问题, 例如求函数的值、求方程的根等。
角度和距离法
角度和距离法是一种通过角度和距离来确定平面内点的方 法。在角度和距离法中,点P的坐标由一个角度θ和一个距 离d确定。角度θ表示点P与参考方向之间的夹角,距离d表 示点P到参考点的距离。
误差控制
通过管理和控制误差源,以减 少其对最终结果的影响。
THANKS 感谢观看
精确制导
军事武器系统可以利用定位技术,实 现精确制导,提高打击效果和命中率 。
03 确定位置的数学模型
一维坐标系
总结词
一维坐标系是用来描述一条直线上的点的位置。
详细描述
在一维坐标系中,我们选择一个点作为原点,并规定一个方向为正方向。每个点都有一个唯一的实数值与其对应 ,表示该点到原点的距离。这样,我们可以确定直线上的任意一点的位置。
建筑施工测量误差分析及施工放样精度控制.
建筑施工测量误差分析及施工放样精度控制《建筑施工测量误差分析及施工放样精度控制》【摘要】国家把松花江流域水污染治理纳入“十一”规划。
2010年工程施工中的一项基础性工作,也是工程竣工验收的主要内容之一。
建筑施工测量的精度如何,直接关系到整个工程建设的质量和速度。
使用全站仪用极坐标法进行放样点,分析测量误差并实测中进行有效控制。
【关键词】建筑施工测量放样;测量误差;精度控制随着测量全站仪和电脑及CAD图在建设工程施工测量中的应用和普及,近年来高等级路桥的平面曲线的放样、高层建筑物轴线放样、大中型水利水工建筑物放样、大中型给排水构筑物的放样等,多采用极坐标法直接对坐标点进行放样。
这种方法它具有速度快、精度高、测量误差不传递、不累计等诸多优点。
建筑施工测量是建筑工程施工中的一项基础性工作,是各施工阶段中的先导性工序,也是工程竣工验收的主要内容之一。
建筑施工测量的任务是首先建立施工测量控制网,然后以施工测量控制网中的部分控制点为测站点,放样出工程建筑物的轴线位置,再根据建筑物的几何关系尺寸放样细部位置。
建筑施工测量的精度如何,直接关系到整个建筑工程建设的工程质量和工期。
1 以极坐标法放样的精度分析:设A、B为施工测量网中已知点,P为待放样的点,则根据坐标计算公式有:Xp=XB+S*conα;Yp=YB+S*sinα ; 设放样时方位角中误差为σα,测边中误差为σs,按协方差传播律知,放样点的纵、横坐标的方差为:σ²Xp=com2 α*σ²s+S²sin²α/ρ²*σ²α和σ²yp =sin²α*σ²s+S²com²α/ρ²*σ²α;顾及α=α0+β,则有σα=σβ,则放样后P点的点位中误差为:σp=√(σ²s+ S²/ρ²*σ²α),对于我们这次使用的索佳SET2110型全站仪测角测边误差按其标称精度计算:测角±2"、测距±(2+2ppm*S)mm,这次极坐标放样边长控制在50m—350m之间,因此根据2110全站仪标称精度和放样边长50m、150m、250m、350m计算对应的点位中误差,从表中看出,当边长短时点位中误差主要受测距误差的影响;当边长从50m到350m时长七倍时,点位中误差只增大了1.8倍,也就是边的变化对点位中误差影响不明显。
极坐标法方案
22222222222222s sin co αααρααραm con D m in m m D m n m D y D x ⋅⋅+⋅=⋅⋅+⋅=一、极坐标法测量原理如图所示,A 、B 为已知点,A 点坐标为)(A A y x ,、B 点坐标为)(B B y x ,,p 为待定点。
极坐标测量法示意图通过测定AB 边与Ap 边的夹角β,Ap 边的垂直角ν以及Ap 边的斜距S ,计算出AB 边的坐标方位角αAB 和Ap 边的平距D ,求得p 点的坐标y x 、。
计算式如下: AB A B x x y y arctg --=AB α βαα+=ABνcon S D ⋅=ααsin D D Ap A Ap A y y con x x +=+=二、极坐标法测量精度估算对极坐标法坐标计算式微分得ραααραααd o d dy d d con dx ⋅⋅+⋅=⋅⋅-⋅=n c D D sin sin D D 按照误差传播定律可得由上式可得2222222αρm D m m m m D y x p ⋅+=+=p 点的中误差计算式为2222αρm D m m D p ⋅+±=由于S 、、νβ是独立观测值,D 、α也是相互独立的。
由22m βα=m2222222sin ρνννm S m con m S D ⋅⋅+⋅= 可知,当点间高差较小时,垂直角较小,2222sin ρννm S ⋅⋅近似等于零,22S D m m ≈,因此,p 点点位中误差估算式可写成 2222S S βρm m m p ⋅+±=按照DJ2型全站仪的标称精度(测角精度2''±、测距精度2+2ppm ),取当已知点至待定点之间最大间距为200m 时,510222⨯≈±=''±=ρβ,,mm m m SAp 边平距测量误差:83.222)102(2)102(222252252±=+±=⨯⨯⨯+±=p m mm 因此,当视线长小于200m 时,DJ2全站仪极坐标测量精度满足二级变形测量的精度要求。
坐标转换实验报告范文
一、实验名称:坐标转换实验二、实验目的与要求1. 理解坐标转换的基本概念和原理;2. 掌握直角坐标系与极坐标系之间的转换方法;3. 能够熟练运用坐标转换公式进行实际计算;4. 分析坐标转换过程中的误差来源,提高精度。
三、实验内容1. 直角坐标系与极坐标系的基本概念及相互关系;2. 坐标转换公式及计算方法;3. 实际案例计算与分析。
四、实验步骤1. 理论学习:通过查阅资料,了解坐标转换的基本概念、原理和公式;2. 编写程序:使用C语言编写坐标转换程序,实现直角坐标系与极坐标系之间的转换;3. 实例计算:选取实例数据,运用编写好的程序进行坐标转换,并计算结果;4. 结果分析:对比转换前后的坐标,分析误差来源,提出改进措施。
五、实验结果与分析1. 实例数据- 原始直角坐标:(x1, y1) = (3, 4)- 原始极坐标:(r1, θ1) = (5, 53.13°)2. 程序计算结果- 转换后的极坐标:(r2, θ2) = (5.00, 53.13°)- 转换后的直角坐标:(x2, y2) = (3.00, 4.00)3. 结果分析- 通过计算可知,转换后的坐标与原始坐标基本一致,误差较小;- 误差主要来源于计算过程中的舍入误差,可以通过提高计算精度来减小误差。
六、实验结论1. 坐标转换是工程领域中常见的计算问题,通过学习坐标转换的基本原理和公式,能够解决实际问题;2. 在坐标转换过程中,要注意计算精度,减小误差;3. 通过本次实验,掌握了直角坐标系与极坐标系之间的转换方法,为后续工程实践奠定了基础。
七、实验总结1. 通过本次实验,加深了对坐标转换概念和原理的理解;2. 学会了使用C语言编写坐标转换程序,提高了编程能力;3. 培养了分析问题、解决问题的能力,为今后从事相关领域工作打下了基础。
八、参考文献[1] 张三,李四. 坐标转换原理及应用[M]. 北京:清华大学出版社,2018.[2] 王五,赵六. 坐标转换技术在工程中的应用[J]. 自动化与仪表,2019,35(3):45-50.[3] 刘七,陈八. 坐标转换误差分析及改进措施[J]. 计算机应用与软件,2017,34(2):1-5.。
工程测量学考试重点
工程测量学的内容:按对象分〔建筑工程测量,水利工程测量,铁路工程测量,隧道与地下工程测量〕按精度分〔普通工程测量,精密工程测量〕工程建设的规划设计通常可分选址、初步设计和施工设计。
工程测量学:指研究在工程建设的勘测设计,施工和运营管理各阶段所进行的各种测量工作的学科。
特点〔1.效劳性2,时效性3,责任性〕“平均间隙法〞是由佩尔策教授提出的,一般用它检验参考点的稳定性。
线状工程测量:为各种线状工程规划设计、施工建设与运营管理阶段所进行的测量工作称为线状工程测量。
线路测量的目的:收集一切必要资料,确定线路经济合理的位置什么是中线测量?中线测量是将纸上线路测设到实地上的工作,它是依据初测导线点定出设计的纸上线路,再沿此线路测设中线桩(百米桩和加桩)和曲线。
断链:由局部改线或事后发现测距有误造成的里程不连续的参数何谓基平测量,何谓中平测量:基平测量是沿线路布设水准点。
中平测量是测定导线点及中桩高程。
放线方法:穿线法,拨角法极坐标法。
RTK法和全站仪极坐标法四种解释穿线放线法的步骤:1〕室内选点;2〕测设数据准备;3〕现场放线;4〕穿线;5〕交点定位。
简述拨角放线法:拨角放线法是根据在纸上所量得的设计线路各交点的纵横坐标,计算每一段直线的距离和方向,从而算得交点上的转向角。
外业人员按照这些资料,在现场直接拨角测距,而定出所设计的线路。
水下地形图:等高线图或等深线图。
水下地形图测量方法:控制测量与地面测量相同,水下地形测量采用测量水深,及其测深点定位,水位测量来获取水底点的平面位置和高程。
水底碎布点的特点:1,起伏看不见2,不能选择特征点3,一般采用平均布点和随机布点。
水下测量设计书的内容:1,任务来源,性质,技术要求2,测区自然地理现象,3技术设计依据及原有测量成果分析与采用4施工控制点等级,标志与数量5水深测量图幅测深面积水下障碍物分布,6测量作业仪器器材7计算工作量与时间8技术人员组织分工9特殊技术处理措施方法10平安事项及其他。
极坐标误差分析
关于2秒级全站仪极坐标法用于变形观测的精度分析一、极坐标法测量原理如图所示,A 、B 为已知点,A 点坐标为(x A ,y A )、B 点坐标为(x B ,y B ),p 为待定极坐标测量法示意图点。
通过测定AB 边与Ap 边的夹角β,Ap 边垂直角ν以及Ap 边的斜距S ,可通过计算出AB 边坐标方位角αAB 和Ap 边平距D ,求得p 点的坐标y x 、。
计算式如下:AB AB x x y y arctg--=AB α………………………………………………①βαα+=AB …………………………………….…….…………. ②νcon S D ⋅= ………………………….………………….……… ③ααsin D D Ap A Ap A y y con x x +=+=}………………………………………………...④二、极坐标法测量精度分析由于S 、、νβ是独立观测值,D 、α也是相互独立的。
对以上②、③微分得βαd =d ……………………………………………………………⑤ρνννd S dS con dD ⋅⋅-⋅=sin ……………………………………...⑥再对④微分得ραααραααd o d dy d d con dx ⋅⋅+⋅=⋅⋅-⋅=n c D D sin sin D D }……………………………………⑦ 上式可写为⎥⎦⎤⎢⎣⎡⋅⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡-=⎥⎦⎤⎢⎣⎡ααρααραd dD con DDcon dy dx sin sin ………………………………….⑧因此,p 点的协方差阵为⎥⎥⎦⎤⎢⎢⎣⎡-⋅⎥⎦⎤⎢⎣⎡⋅⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡-=⎥⎥⎦⎤⎢⎢⎣⎡αραραασσσσαρααρασσσσαααcon D D concon DDcon DD D y yxxy xsin sin sin sin 2222其显式形式为22222222222222222222sin )s co (sin sin 2s sin sin 2co αααααασααρσααρσαασσαρσααρσασσαρσααρσασ⋅⋅⋅-⋅-+⋅⋅=⋅⋅+⋅⋅+⋅=⋅⋅+⋅⋅-⋅=con D in n Dcon con D con Din D con Dn D Dxy D DyD Dx由以上显式,可推出P 点的方差2222222ασρσσσσ⋅+=+=D Dy x p 写成中误差形式即为2222αρm D m m Dp ⋅+±=……………………………………………………..⑨三、极坐标法测量误差估算按照仪器的标称精度,测角精度为±2″、测距精度为2+2ppm ,当已知点至待定点之间间距为100m 时,取510222⨯≈±=''±==ρφα,,mm m m m S 将⑥式按照误差传播定律写成2222222sin ρνννm S m con m SD⋅⋅+⋅=取2100m S 3''±==︒=ννm ,,估算Ap 边平距测量误差:mm con m D 00.22052.02)102(23sin 102322225222522±=±≈+±≈⨯⨯︒⨯+⨯︒±=⨯ 当点间高差较小时,垂直角测量误差对平距的影响可忽略不计;取ν为15°时,平距测量误差为±2.06mm 。
极坐标横向位移误差
极坐标横向位移误差极坐标横向位移误差是指在极坐标系下,计算或测量物体在横向方向的位移时产生的误差。
极坐标是一种描述物体位置的方式,它由极径和极角两个参数来表示。
极径是指物体到坐标原点的距离,而极角则是指物体与某一参照方向之间的夹角。
在实际应用中,极坐标常常被用于描述旋转物体的位置或方位。
例如,极坐标常用于航海、雷达、飞机导航等领域。
然而,在进行极坐标下的横向位移计算时,由于各种因素的影响,如测量精度、仪器偏差等,常常会引起位移误差。
极坐标横向位移误差的产生主要有两个方面的原因:测量误差和计算误差。
首先,测量误差是指在测量过程中由于各种因素导致的物理量误差。
例如,测量仪器的精度限制、环境条件的不确定性等都会对测量结果产生影响。
特别是在较长距离的测量中,由于目标物体与测量仪器之间的距离增加,测量误差也会随之增加。
其次,计算误差是指在进行极坐标横向位移计算时所引入的近似或简化导致的误差。
因为极坐标具有一定的复杂性,所以在进行计算时常常需要采用近似方法或简化模型来进行计算。
然而,这些近似或简化方法会引入误差,导致计算结果与实际情况存在差异。
为了降低极坐标横向位移误差,我们可以采取一些有效的措施。
首先,选择合适的测量仪器和方法,提高测量的精度和准确性。
其次,进行数据处理时要注意避免过度近似或过度简化,尽量采用更精确的计算方法。
此外,检验和校准测量仪器也是保证测量精度的重要手段。
总之,极坐标横向位移误差是在极坐标系下进行横向位移计算或测量时常常出现的问题。
了解和掌握其产生的原因,采取适当的措施进行误差降低,对确保测量结果的准确性和可靠性具有重要意义。
只有通过不断改进和优化测量方法,才能更好地应用极坐标进行横向位移计算,并推动相关领域的发展和进步。
极坐标和直角坐标转化是不是有误差问题
极坐标和直角坐标转化的误差问题引言在数学和物理学中,极坐标和直角坐标是常见的两种坐标系统,用于描述点的位置。
极坐标以点与原点之间的距离 (r) 和点与正 x 轴之间的角度(θ) 为坐标,而直角坐标则以点在 x 轴和 y 轴上的投影 (x, y) 为坐标。
在许多实际应用中,我们需要在这两种坐标系统之间进行转化。
然而,在进行坐标转化时,会存在一定的误差问题。
极坐标到直角坐标的转化极坐标到直角坐标的转化可以根据以下公式进行计算:x = r * cos(θ)y = r * sin(θ)其中,x 和 y 分别为转化后的直角坐标的 x 和 y 分量,r 是极坐标中点与原点的距离,θ 是极坐标中点与正 x 轴的角度。
直角坐标到极坐标的转化直角坐标到极坐标的转化可以通过以下公式计算:r = sqrt(x^2 + y^2)θ = atan2(y, x)这里,r 表示点到原点的距离,θ 表示点与正 x 轴的夹角,atan2(y, x) 是一个可以正确处理各种四象限的反三角函数。
误差问题分析在进行坐标转化时,会存在一定的误差问题。
这主要是由于计算机的浮点数计算范围限制和舍入误差引起的。
浮点数计算范围限制计算机使用有限的二进制位来表示浮点数,因此存在浮点数范围的限制。
在进行坐标转化时,如果原始坐标值超过了浮点数表示的范围,就会导致溢出或下溢错误,从而引入误差。
舍入误差另外,浮点数的精度是有限的,无法表示所有的实数。
在进行坐标转化计算时,经过多次浮点数运算和舍入,都有可能引入误差。
特别是在进行大尺度的转化时,误差可能会显著累积。
降低误差的方法为了降低误差,我们可以采取以下方法:使用更高精度的数据类型在计算机程序中,可以选择使用更高精度的数据类型,如使用双精度浮点数或者使用任意精度计算库来进行坐标转化。
这样可以提高计算的准确性,但同时也会增加计算的开销。
控制浮点数运算顺序在进行坐标转化计算时,可以考虑调整运算顺序,以减少舍入误差的累积。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
关于2秒级全站仪极坐标法用于变形观测的精度分析
一、极坐标法测量原理
如图所示,A 、B 为已知点,A 点坐标为(x A ,y A )、B 点坐标为(x B ,y B ),p 为待定
极坐标测量法示意图
点。
通过测定AB 边与Ap 边的夹角β,Ap 边垂直角ν以及Ap 边的斜距S ,可通过计算出AB 边坐标方位角αAB 和Ap 边平距D ,求得p 点的坐标y x 、。
计算式如下:
A
B A B x x y y arctg --=AB α………………………………………………① βαα+=AB …………………………………….…….…………. ②
νcon S D ⋅= ………………………….………………….……… ③
αα
sin D D Ap A Ap A y y con x x +=+=}………………………………………………...④
二、极坐标法测量精度分析
由于S 、、νβ是独立观测值,D 、α也是相互独立的。
对以上②、③微分得 βαd =d ……………………………………………………………⑤
ρν
ννd S dS con dD ⋅⋅-⋅=sin ……………………………………...⑥
再对④微分得
ρ
αααρα
ααd o d dy d d con dx ⋅⋅+⋅=⋅⋅-⋅=n c D D sin sin D D }……………………………………⑦ 上式可写为
⎥⎦⎤⎢⎣⎡⋅⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢
⎣⎡-=⎥⎦⎤⎢⎣⎡ααρααραd dD con D D
con dy dx sin sin ………………………………….⑧
因此,p 点的协方差阵为
⎥⎥⎦
⎤⎢⎢⎣⎡-⋅⎥⎦⎤⎢⎣⎡⋅⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡-=⎥⎥⎦⎤⎢⎢⎣⎡αραραασσσσαρααρασσσσαααcon D D con con D D con D D D y yx xy x sin sin sin sin 2222
其显式形式为
222
222
2222222
2222222sin )s co (sin sin 2s sin sin 2co α
ααααασααρσααρσαασσαρσααρ
σασσαρσααρσασ⋅⋅⋅-⋅-+⋅⋅=⋅⋅+⋅⋅+⋅=⋅⋅+⋅⋅-
⋅=con D in n D con con D con D in D con D n D D xy D D y D D x 由以上显式,可推出P 点的方差
2222222ασρσσσσ⋅+
=+=D D y x p 写成中误差形式即为
2222
αρm D m m D p ⋅+±=……………………………………………………..⑨
三、极坐标法测量误差估算
按照仪器的标称精度,测角精度为±2″、测距精度为2+2ppm ,当已知点至待定点之间间距为100m 时,取
510222⨯≈±=''±==ρφα,,mm m m m S
将⑥式按照误差传播定律写成
2222222sin ρνννm S m con m S D ⋅
⋅+⋅=
取 2100m S 3''±==︒=ννm ,,
估算Ap 边平距测量误差:
mm con m D 00.22052.02)102(23sin 1023222252
2
2522±=±≈+±≈⨯⨯︒⨯+⨯︒±=⨯ 当点间高差较小时,垂直角测量误差对平距的影响可忽略不计;取ν为15°时,平距测量误差为±2.06mm 。
可见垂直角大小对平距测量精度影响不大,只取决于测距本身精度,
距离越长,精度越低。
由⑨式计算p 点坐标中误差为
)(24.2544
142)21(2222mm m p =±=⨯+±=⨯+±≈ 四、提高极坐标法测量精度的方法与途径
从以上误差估算可以看出,在测站与待定点间距较小的情况下,提高测角精度对于提高待定点精度的意义不大,而距离测量精度直接制约着待定点的测量精度。
要提高近距离极坐标法的测量精度,除视线(测距光路)离开周边物体距离应大于0.3m 以上(降低大气旁折光影响)不穿越水沟、河面(防止水面对测距电磁波的影响)以外,重点应在以下两个方面:
1、增加距离测量测回数,提高测距精度。
如测4各测回,可使mm p 5.1m ≤。
2、在仪站和镜站同时使用强制对中装置,将对中误差控制在总误差的30%以内,即点位(含仪站、镜站)对中误差应小于±0.5mm 。
当测段视线较长时,测角误差对点位精度的影响增大,需要增加角度测回数,以提高极坐标法的测量精度。
总之,可根据上述中误差计算公式⑨和应满足的测量精度,可反过来设计测量时距离和角度测回数。
