消防排烟防火阀接线方法详解

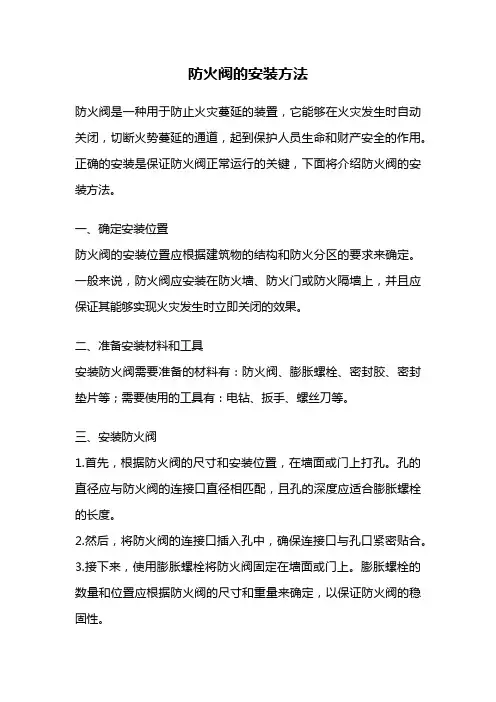

防火阀的安装方法
防火阀的安装方法防火阀是一种用于防止火灾蔓延的装置，它能够在火灾发生时自动关闭，切断火势蔓延的通道，起到保护人员生命和财产安全的作用。
正确的安装是保证防火阀正常运行的关键，下面将介绍防火阀的安装方法。
一、确定安装位置防火阀的安装位置应根据建筑物的结构和防火分区的要求来确定。
一般来说，防火阀应安装在防火墙、防火门或防火隔墙上，并且应保证其能够实现火灾发生时立即关闭的效果。
二、准备安装材料和工具安装防火阀需要准备的材料有：防火阀、膨胀螺栓、密封胶、密封垫片等；需要使用的工具有：电钻、扳手、螺丝刀等。
三、安装防火阀1.首先，根据防火阀的尺寸和安装位置，在墙面或门上打孔。
孔的直径应与防火阀的连接口直径相匹配，且孔的深度应适合膨胀螺栓的长度。
2.然后，将防火阀的连接口插入孔中，确保连接口与孔口紧密贴合。
3.接下来，使用膨胀螺栓将防火阀固定在墙面或门上。
膨胀螺栓的数量和位置应根据防火阀的尺寸和重量来确定，以保证防火阀的稳固性。
4.在固定防火阀时，要注意螺栓的紧固力度，以免过紧或过松造成防火阀的损坏或漏气。
5.最后，使用密封胶和密封垫片将防火阀与墙面或门进行密封，以防止火灾时的火焰和烟气通过防火阀的缝隙渗透。
四、调试防火阀安装完成后，应进行防火阀的调试工作。
首先，检查防火阀的开启和关闭是否灵活，确保阀门能够在火灾发生时迅速关闭。
其次，通过压力测试，检测防火阀的密封性能是否良好，以确保防火阀能够有效切断火势蔓延的通道。
最后，对防火阀进行标识，明确其位置和使用方法，以便在火灾发生时能够及时使用。
总结：防火阀的安装是保证其正常运行的重要环节，正确的安装能够最大程度地提高防火阀的效果。
在安装防火阀时，要根据建筑物的结构和防火分区的要求确定安装位置，选择合适的材料和工具进行安装，注意防火阀的固定和密封，同时进行调试和标识工作。
只有在正确安装的基础上，防火阀才能发挥其应有的作用，确保人员生命和财产安全。
防火阀 排烟阀安装说明
防火阀排烟阀安装说明、工作原理、联动说明1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，烟感超过70度时阀门关闭，连锁送（补）风机关闭；2.防烟防火调节阀，常开，70度关闭，同一，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间；3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。
排烟阀：1.排烟防火阀（常闭，电讯号开启，280度熔断关闭，或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。
2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种.3.全自动排烟防火阀（地铁工程用）地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。
每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。
每台全自动防烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。
排烟口：如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可；否则需用板式排烟口，它同时带有排烟防火阀的机构。
一、产品选用要点1. 防火阀选用主要控制参数为规格等。
2. 防火阀适用于通风空调系统，除公共建筑的厨房排油烟系统用防火阀，动作温度为150℃外，一般通风空调系统用防火阀动作温度为70℃。
3. 防火阀适用于通风、空调或排烟系统的管道上，基本功能和适用范围见表1。
4. 选用阀门时应注意阀门的功能，如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。
排烟防火阀
排烟防火阀
排烟防火阀是安装在有排烟、防火要求的高层建筑、地下建筑排烟系统管道上，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。
其组成和形状与防火调节阀相似，一般设置在排烟系统的风管上，平时关闭，具有手动、自动功能。
发生火灾时，火灾探测器发出火警信号，通过控制器给阀上的电磁铁通电，使阀门迅速找开或人工手动开启进行排烟。
当温度达到280℃时，阀门自动关闭或人工复位。
阀门可与其他设备联动，动作后可输出电信号。
（一）排烟防火阀的设置部位
排烟防火阀的设置应遵守以下规定：
（1）在排烟系统的排烟支管上应设排烟防火阀。
（2）排烟管道进入排烟机机房处应设排烟防火阀，并与排烟机连接。
（3）在必须穿过防火墙的排烟管道上应设排烟防火阀，并与排烟机连锁。
排烟防火阀有近控和远控两种操作装置，近控装置与防烟防火阀装置相同，远控操作装置及接线如图所示：。
排烟防火阀实物图、接线、试验方法、维护管理要求，统统的都有了
排烟防火阀实物图、接线、试验方法、维护管理要求，统统的都有了根据《建筑防烟排烟系统技术标准》，排烟风机应与风机入口处的排烟防火阀连锁，当该阀关闭时，排烟风机应能停止运转。
当排烟风道内烟气温度达到280℃时，烟气中已带火，此时应停止排烟，否则烟火扩散到其他部位会造成新的危害。
而仅关闭排烟风机，不能阻止烟火通过管道的蔓延，因此本条规定了排烟风机入口处应设置能自动关闭的排烟防火阀并连锁关闭排烟风机。
注：本条规定要求连锁关闭风机的是排烟风机入口处的排烟防火阀，而需要设置排烟防火阀的部位除了风机入口，还有以下排烟管道的部位：1 垂直风管与每层水平风管交接处的水平管段上；2 一个排烟系统负担多个防烟分区的排烟支管上；3 穿越防火分区处。
接线根据《火灾自动报警系统设计规范》有关规定，排烟防火阀的动作信号应反馈至消防联动控制器。
因此，排烟防火阀应有两组线接出，一组与输入模块连接实现信号反馈，另一组与风机控制箱连接实现连锁停机。
手动试验以本文图中的可调节风量的排烟防火阀为例，需使用工具（锤子之类）把排烟防火阀执行机构的固定机构敲进去，使防火阀关闭，动作后输入模块应动作向消防联动控制器反馈信号，对应风机应连锁停机（若测试时风机尚未开启，防火阀关闭后风机应启动不了）。
值得注意的是，此型号防火阀若直接操作手柄关闭是不能实现信号反馈及连锁功能的。
维护管理每半年应对全部排烟防火阀进行自动和手动启动试验一次，检查方法应符合以下规定：1 进行手动关闭、复位试验，阀门动作应灵敏、可靠，关闭应严密；2 模拟火灾，相应区域火灾报警后，同一防火分区内排烟管道上的其他阀门应联动关闭；3 阀门关闭后的状态信号应能反馈到消防控制室；4 阀门关闭后应能联动相应的风机停止。
消防排烟防火阀接线方法详解

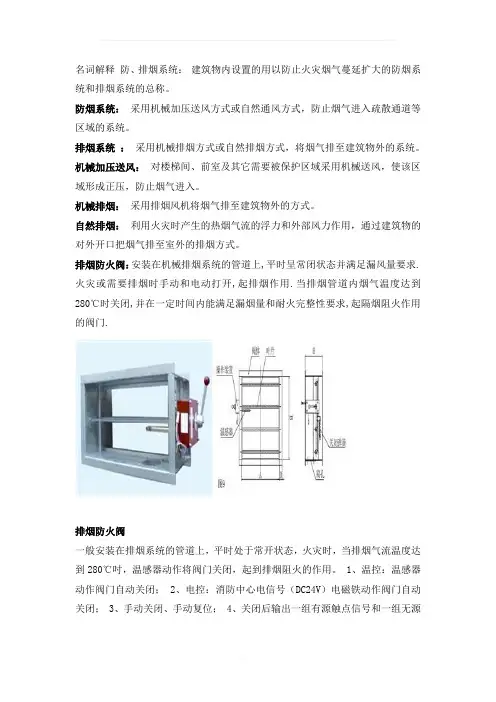

名词解释防、排烟系统：建筑物内设置的用以防止火灾烟气蔓延扩大的防烟系统和排烟系统的总称。
防烟系统：采用机械加压送风方式或自然通风方式，防止烟气进入疏散通道等区域的系统。
排烟系统：采用机械排烟方式或自然排烟方式，将烟气排至建筑物外的系统。
机械加压送风：对楼梯间、前室及其它需要被保护区域采用机械送风，使该区域形成正压，防止烟气进入。
机械排烟：采用排烟风机将烟气排至建筑物外的方式。
自然排烟：利用火灾时产生的热烟气流的浮力和外部风力作用，通过建筑物的对外开口把烟气排至室外的排烟方式。
排烟防火阀：安装在机械排烟系统的管道上,平时呈常闭状态并满足漏风量要求.火灾或需要排烟时手动和电动打开,起排烟作用.当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门.排烟防火阀一般安装在排烟系统的管道上，平时处于常开状态，火灾时，当排烟气流温度达到280℃吋，温感器动作将阀门关闭，起到排烟阻火的作用。
1、温控：温感器动作阀门自动关闭； 2、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭； 3、手动关闭、手动复位； 4、关闭后输出一组有源触点信号和一组无源触点信号。
[ft=,+0,]全自动防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上或安装在排烟系统的管道上。
平时处于常开状态，火灾时阀门依靠操作装置内部的复位弹簧自动关闭起到防烟阻火的作用。
1、可手动六档调节阀门开度； 2、温控：温感器动作阀门自动关闭； 3、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭，再次供电,电信号（DC24V）阀门依靠电机复位；5、手动关闭、手动复位；6、输出二组触点信号。
防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上，平时处于常开状态，火灾时关闭起到防烟阻火的作用。
1、温控：温感器动作阀门自动关闭； 2、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭； 3、手动关闭、手动复位；4、关闭后输出一组有源触点信号和一组无源触点信号可调节的防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上，平时处于常开状态，火灾时关闭起到防烟阻火的作用。
防火阀执行机构使用说明书
防火阀执行机构使用说明书一、产品用途配套于空调通风系统防火阀门，以及消防排烟系统防火阀门二、基本功能1、手动开启（复位）2、手动风量调节3、70℃温感器关闭4、动作后输出无源信号。
三、外形尺寸图四、型号及技术参数WS-FK101WS-FK1031开启方向逆时针开启，动作时顺时针关闭2动作扭矩内置扭簧10N.m3风量调节五档可调4动作信号一组无源二组无源5接点容量250V3A6复位方式手动7动作方式温感器动作8安装主轴Φ12mm*85mm9环境温度-10℃—50℃10环境湿度相对湿度小于85%五、电气接线六、安装方法1、根据外形尺寸图钻好温感器孔，孔径16mm，开孔时候要注意阀门的开启方向与执行器开启方向一致，确保叶片旋转过程中不能碰到温感器。
2、先将执行机构套到阀门主轴上，在将温感器安装到执行机构上，最好用螺丝将执行器固定到阀体。
3、将手柄套到阀门主轴，叶片处于开启位置，利用调节手柄逆时针转动将调节板U型开口套入温感器上。
关闭阀门，将手柄处于关闭位置，拧紧手柄上的两颗紧定螺丝。
七、调试方法1、手动关闭阀门和调节阀门角度，均无动作信号，温感器熔断阀门关闭输出关闭信号。
2、阀门开启时，测量端子灰和黑（红和黄）导通，温感器动作后黑和绿（白和黑）导通。
八、维护保养及注意事项1、机构不能在潮湿的地方长时间储存和使用，如果安装在室外应做好防雨、防嗮措施。
2、执行机构在没有安装到阀体前，严禁无负载空试。
3、执行器安装到阀门上后，必须进行至少一次手动和通电动试验，合格后方可出厂。
4、机构在调试合格正常使用后每隔180天应进行一次检验和保养，清除机构表面的灰尘、污垢。
通电试验一次，如有故障应及时修复或调换。
电动防火阀执行机构使用说明书三、产品用途配套于安装在通风、空调调节系统的送、回风管道上，平时呈常开状态，火灾时当管道内烟气温度达到70℃时关闭，起隔烟阻火作用的阀门上。
四、基本性能2、手动开启（复位）2、手动关闭3、电信号关闭4、70℃温感器关闭5、动作后输出无源信号。
排烟防火阀接线原理
一、防火阀和消防排烟风机控制回路的连接利用280°防火阀操作手柄处的限位开关常闭触点串接在消防排烟风机控制回路中，一旦防火阀动作，限位开关常闭触点打开，消防排烟风机控制回路断开，排烟风机立即停止运行，六个280°防火阀的限位开关常闭触点串接在排烟风机控制回路中，只要其中一个防火阀动作，限位开关常闭触点打开，排烟风机控制回路断开，排烟风机立即停止运行。
1、送风口与正压送风机的联动是这样的：当发生火情→ 火灾探测器发出报警信号→火灾报警控制器接受报警信号→模块自动控制开启加压送风口与模块自动控制开启加压送风机→反馈状态信号至火灾报警控制器与消控中心2、使正压送风机停止的控制方式有：⑴280℃正压送风口熔断关闭→火灾报警控制器经模块停正压送风机⑵280℃正压送风口熔断关闭→正压送风机停止⑶消控中心手动停正压送风机→正压送风机停止→以上三种方式均反馈状态信号至火灾报警控制器与消控中心3、风口与风机的直接联动表现在关闭停止风机上，而正压或消防排烟风机的启动其直接联动信号来自火灾报警控制器接受灾探测器警报信号后经模块停正风机，风口的开启也是来自火灾报警控制器接受灾探测器警报信号后经模块自动控制开启的，它们之间的联动是并列的非直接的关系即风口的开启为风机的正压风机送风或排烟风机排烟提供物理通道。
二、防火阀工作原理排烟防火阀是安装在机械排烟系统管道上的消防部件，它的主要材质是碳素钢、镀锌板以及不锈钢。
排烟防火阀的作用实在火灾的时候，当温度达到了70℃，就会关闭，并可以在一定的时间内满足漏烟量以及耐火完整性要求，起到隔烟阻火的作用。
而在日常生活中，对于排烟防火阀的保养也维护也是十分重要的。
1、排烟防火阀不能够储存在潮湿的地方，否则长时间就会造成生锈、脱焊以及短路等现象出现；2、排烟防火阀不能够经受风挂雨淋或者烈日的暴晒，避免其机构失灵；排烟防火阀在使用的时候每半年就需要进行一次检验和保养。
分别是对其表面的灰尘以及污垢进行清理，要拧紧排烟防火阀的主轴固定螺钉和安装螺钉，要检查电磁铁、微动开关以及线路是不是有破损、老化或者失灵等不良的现象出现，检查制动机构、限位器是不是符合要求。
排烟风机和防火阀的连接关系
排烟风机和防火阀的连接关系Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT1.防火阀与排烟风机间如何通过模块接线一般这种防火阀直接与排烟机的控制箱连接，阀门关闭后输出触点信号给控制箱即可停风机。
有的没有直接连接线的是通过模块完成。
这个模块是监视阀门关闭的，阀门关闭后模块将反馈信号传给消防主机，主机打开联动通过逻辑关系即可联动停风机。
一般工程上的280防火阀就这两种方式停风机的！停风机都是靠防火阀门关闭后给报警控制器关闭的反馈信号，主机在自动状态下会通过联动关系再停风机。
启动，同一报警区域内任意两个感烟探测器报警，联动排烟口打开并启动排烟风机联动控制应具备功能：火灾报警后停止有关部位风机，关闭防火阀，接收和显示相应的反馈信号；起动有关部位防烟、排烟风机(包括正压送风机)和排烟阀，接收并显示其反馈信号；控制防烟垂壁等防烟设施。
火灾确认后，关闭有关部位的防火门、防火卷帘，接收、显示其反馈信号；强制控制电梯全部停于首层，接收、显示其反馈信号。
接通火灾事故照明灯和疏散指示灯，切断有关部位的非消防电源，应按照疏散顺序接通火灾(现场)警报装置和火灾事故广播，并应确保设置的对内外的消防通信设备良好有效，应能解除所有疏散通道上的门禁控制功能。
消防控制室对室内消火栓系统，能控制消防泵的起停，显示起泵按钮的位置，显示消防水池的水位状态、消防水泵的电源状态，显示消防泵的工作状态、故障状态。
对自动喷水灭火系统，能控制系统的启停，显示报警阀、闸阀及水流指示器的工作状态，显示消防水池的水位状态、消防水泵的电源状态，显示喷淋泵的工作状态、故障状态。
对管网气体灭火系统，显示系统的手动、自动工作状态；在报警、喷射各阶段，控制室应有相应的声、光警报信号，并能手动切除声响信号；在延时阶段，应自动关闭防火门、窗，停止通风空调系统，关闭有关部位的防火阀；被保护场所主要进入口处，应设置手动紧急启、停控制按钮；主要出入口上方应设气体灭火剂喷放指示标志灯及相应的声、光警报信号；宜在防护区外的适当部位设置气体灭火控制盘的组合分配系统及单元控制系统；气体灭火系统防护区的报警、喷放及防火门(帘)、通风空调等设备的状态信号应送至消防控制室。
消防排烟防火阀接线方法详解
名词解释防、排烟系统：建筑物内设置的用以防止火灾烟气蔓延扩大的防烟系统和排烟系统的总称。
防烟系统：采用机械加压送风方式或自然通风方式，防止烟气进入疏散通道等区域的系统。
排烟系统：采用机械排烟方式或自然排烟方式，将烟气排至建筑物外的系统。
机械加压送风：对楼梯间、前室及其它需要被保护区域采用机械送风，使该区域形成正压，防止烟气进入。
机械排烟：采用排烟风机将烟气排至建筑物外的方式。
自然排烟：利用火灾时产生的热烟气流的浮力和外部风力作用，通过建筑物的对外开口把烟气排至室外的排烟方式。
排烟防火阀：安装在机械排烟系统的管道上,平时呈常闭状态并满足漏风量要求.火灾或需要排烟时手动和电动打开,起排烟作用.当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门.排烟防火阀一般安装在排烟系统的管道上，平时处于常开状态，火灾时，当排烟气流温度达到280℃吋，温感器动作将阀门关闭，起到排烟阻火的作用。
1、温控：温感器动作阀门自动关闭；2、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭；3、手动关闭、手动复位；4、关闭后输出一组有源触点信号和一组无源触点信号。
[ft=,+0,]全自动防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上或安装在排烟系统的管道上。
平时处于常开状态，火灾时阀门依靠操作装置内部的复位弹簧自动关闭起到防烟阻火的作用。
1、可手动六档调节阀门开度；2、温控：温感器动作阀门自动关闭；3、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭，再次供电,电信号（DC24V）阀门依靠电机复位；5、手动关闭、手动复位；6、输出二组触点信号。
防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上，平时处于常开状态，火灾时关闭起到防烟阻火的作用。
1、温控：温感器动作阀门自动关闭；2、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭；3、手动关闭、手动复位；4、关闭后输出一组有源触点信号和一组无源触点信号可调节的防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上，平时处于常开状态，火灾时关闭起到防烟阻火的作用。
防火阀 排烟阀安装说明
防火阀排烟阀安装说明、工作原理、联动说明1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，烟感超过70度时阀门关闭，连锁送（补）风机关闭；2.防烟防火调节阀，常开，70度关闭，同一，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间；3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。
排烟阀：1.排烟防火阀（常闭，电讯号开启，280度熔断关闭，或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。
2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种.3.全自动排烟防火阀（地铁工程用）地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。
每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。
每台全自动防烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。
排烟口：如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可；否则需用板式排烟口，它同时带有排烟防火阀的机构。
一、产品选用要点1. 防火阀选用主要控制参数为规格等。
2. 防火阀适用于通风空调系统，除公共建筑的厨房排油烟系统用防火阀，动作温度为150℃外，一般通风空调系统用防火阀动作温度为70℃。
3. 防火阀适用于通风、空调或排烟系统的管道上，基本功能和适用范围见表1。
4. 选用阀门时应注意阀门的功能，如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。
防排烟系统防火阀安装及操作装置动作原理
防排烟系统防火阀安装及操作装置动作原理1．SD型自动手动关闭装置自动关闭：SD型自动、手动关闭装置是通过电磁铁的吸合动作来使阀门自动关闭。
火灾时自动关闭装置接受烟〔温〕感器通过火灾控制盘输送来的电气信号〔直流24V〕或远距离操纵系统发来的电气信号〔直流24V〕后，电磁铁线圈通电，动铁芯吸合，使动铁芯挂钩与阀门叶片旋转轴挂钩脱开，阀门叶片受弹簧力作用而迅速关闭显示线接点，以供联动相关消防设务。
SD型自动关闭装置又可用手动方式将阀门关闭。
手动复位〔开启〕：将复位把手沿反时针方向旋转90o，装置内动铁芯挂钩一阀门叶片旋转轴挂钩在小弹簧作用下相啮合，并使阀门叶片旋转轴固定，阀门叶片维持在开启状态，同时微动开关复位，以确认阀门工作状态。
2．SFVD型自动关闭装置：SFVD型自动关闭装置是在SD型自动关闭装置的根底上加上温度熔断器及风量调节装置。
因此它既可以按受外来电气信号〔直流24V〕使阀门自动关闭，也可以通过温度熔断器感受管道内气流温度而使阀门自动关闭。
其动作原理与SD型自动关闭装置相同。
也可手动拉绳使阀门关闭。
风量调节装置是将阀门叶片角度90o五等分，进行风量调节。
3．阀门应可靠地固定在规定的位置上，并设置单独吊架，确保在火灾时不因风道变形下落而影响其性能。
4．阀门设置在吊顶或墙体内侧时，要在易于检查阀门开闭状态和进行手动复位的位置开设检查口。
检查口的尺寸设在顶棚面或靠墙壁面时，每边长为450mm以上。
但阀体距墙面尺寸应大于310mm以上。
5．风管穿越防火区需安装防火阀时，阀门与防火墙之间的风管应用1.6mm以上的钢板制作，并用钢丝网水泥或其它非燃性材料保护。
6．防火阀的安装请用户自行处理7．各种阀门出厂时，均带有法兰。
现场安装时，请将该法兰与风管法兰孔配钻后用螺栓连接，螺栓孔间距离小于100mm。
SFVD自动、手动关闭装置图SD、SFVD自动、手动关闭装置内部电路接线图〔动作前〕风管水平(垂直)方向穿过防火区时，阀门安装示意防火阀或排烟阀在吊顶内安装示意图排烟防火阀、排烟阀〔口〕、防烟防火调节阀、防火调节阀的维护管理1．阀体安装使用后，应根据有关消防平安管理要求，定期进行检查。
防火阀 排烟阀安装说明、工作原理、联动说明
5. 防火阀应单独设支吊架，以防止发生火灾时管道变形影响其性能。
6. 防火阀的熔断片应装在朝向火灾危险性较大的一侧。
三、执行标准
产品标准
GB15930-1995《防火阀试验方法》
工程标准
GB50045-95《高层民用建筑设计防火规范》
GB50016-2006《建筑设计防火规范》
GB50243-2002《通风与空调工程施工质量验收规范》
四、相关标准图集
K103-1~3《建筑防排烟系统设计和设备附件选用与安装》（合订本）
2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种.
3.全自动排烟防火阀（地铁工程用）地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。每台全自动防烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。
3. 防火阀适用于通风、空调或排烟系统的管道上，基本功能和适用范围见表1。
4. 选用阀门时应注意阀门的功能，如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。
280度常开排烟防火阀连锁停风机怎么接线？排烟阀执行机构6个端子接线
280度常开排烟防⽕阀连锁停风机怎么接线？排烟阀执⾏机构6个端⼦接线280度常开排烟防⽕阀连锁停风机怎么接线？模块启动停⽌风机，⼀是主机⼿动操作，⼆是联动⾃动。
防⽕阀只能联动停⽌风机运⾏。
如果需要这个功能，防⽕阀平时是常开状态，找出⼀对常闭端⼦，接2根线到风机控制柜，剩下就看你能不能找到控制柜⾥的接线端⼦了。
说⽩了就是:启动风机的⼆次线路是经过防⽕阀的常闭点的，当防⽕阀熔断关闭时，它的常闭端⼦断开，切断风机启动线路，风机停⽌运⾏。
消防进（排）风机上有五个280度防⽕阀，每个防⽕阀都需要风机连锁吗？280度防⽕阀和风机连锁怎么接？答：防⽕阀和排烟风机控制回路的连接：利⽤280°防⽕阀操作⼿柄处的限位开关常闭触点串接在排烟风机控制回路中，⼀旦防⽕阀动作，限位开关常闭触点打开，排烟风机控制回路断开，排烟风机⽴即停⽌运⾏，六个280°防⽕阀的限位开关常闭触点串接在排烟风机控制回路中，只要其中⼀个防⽕阀动作，限位开关常闭触点打开，排烟风机控制回路断开，排烟风机⽴即停⽌运⾏。
280度防⽕阀怎样联锁停风机？其实这个很简单，你只要将风机的控制电路串接于防⽕阀的“联锁触头”上即可，也就是从风机控制箱到排烟防⽕阀之间，你再放两条线就够了。
⼀般在排烟防⽕阀上都有⼀组⽆源微动开关，有⼀常开、⼀常闭。
你这个情况应该接在常闭微动开关上，即系统在排烟时，阀门是打开状态，此时，风机控制回路经阀门的常闭触点接通，正常运⾏；⽽当系统风管内温度达到280摄⽒度时，系统不再允许继续排烟，阀门就关闭了，原来的常闭触点断开，切断了风机启动接触器的保持电路，从⽽实现其联锁控制功能。
我给你说明⽩了吗？这⾥⾯你要熟悉两⽅⾯的知识，⼀是消防排烟系统的功能和运⾏程序，另⼀⽅⾯是接触继电系统的控制原理。
说难不难，说简单也真的很简单，因为都有是⼊门的知识。
消防设备的接线及接口要求
消防设备的接线及接口要求一、消火栓按钮的接线：根据消火栓按钮的生产的要求和设计要求确定。
6根线接法：2根去消控中心的是总线。
4根到消火栓泵的是启泵线和反馈信号线。
（（６根线，２信号线＼２启泵线＼２回答灯线，有时不做反馈线，放了5根线!跳了一跟+24V线!）.2根报警线到控制器,4根到泵控柜。
有的设备可以用过总线电灯，就用4个线就够了。
其他的一般是5-6根线（当选5根线时，灯线与直接启动线有一根公用）。
4根线接法：仅用于手动控制时用2根启泵+2根应答灯线，共4根线。
两根启泵指示灯线、两根启泵线，通接接线可能优化一根线。
2根线接法：2根是仅用于手动控制时启泵。
火灾发生时，室内消火栓能否出水对火场的扑救工作起着至关重要的作用，而今城市中高层建筑林立，市政管网水压一般难以保证高层消火栓栓口出水压力，为降低造价，延长管网使用寿命，消防水系统一般常采用临时高压给水系统来保证消火栓栓口的出水压力以满足火场灭火要求，因而用来起动消防水泵，并保证消防管网及时充有压力水的消火栓按钮在消火栓系统中占据着很重要的作用。
规范要求消火栓按钮一般设置在消火栓箱内或带有玻璃的壁龛内，并要求按钮应有保护设施，防止小孩玩弄或误起动。
笔者在多年消防检测中发现许多建筑的消火栓按钮未设置在消火栓箱内，或设置在消火栓箱外的没有足够的保护措施，而直接由一个塑料方盒构成，很容易被毁坏，从而导致误报警时有发生。
所谓壁龛是指壁上小室，泛指墙上小室；通俗地说，指墙面上凹进去的洞穴，而不是直接凸露出墙面，这是一些施工单位图省事或不理解而随意设置的，是不符合规范要求的。
笔者认为，由于一些住宅楼、商业、娱乐建筑内居住或流动人员复杂，文化层次、道德修养也有很大的差异，难免会出现一些有意或不小心毁坏消防设施的行为，因而，笔者建议消火栓按钮应设在消火栓箱内，并没置在一定高度，防止孩童误动；而一些高级写字楼、公寓则可将消火栓按钮设置在箱外，有一定的保护措施，并用红色醒目标志标明其作用和使用方法，便于人员在火灾状态下使用。
消防模块接线方法和接线图
消防模块接线方法和接线图很多筒子在网上搜索消防模块接线方法和接线图，其实消防模块的接线方法和接线图是不能一概而论的，不同类型的消防模块接线方法也不一样。
现在以常见的海湾GST—LD—8300输入模块和GST-LD—8301输入/输出模块接线方法和接线图为例，展示下常见的输入模块和输入/输出模块的接线方法。
GST—LD—8300输入模块与现场设备的接线：模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻；模块输入端如果设置为“常开检线"状态输入，模块输入线末端(远离模块端）必须并联一个4.7kΩ的终端电阻。
1.模块与具有常开无源触点的现场设备连接方法如图2— 30所示。
模块输入设定参数设为常开检线.图2- 302。
模块与具有常闭无源触点的现场设备连接方法如图2— 31所示，模块输入设定参数设为常闭检线.GST-LD—8301型输入/输出模块与现场设备的接线:模块输入端如果设置为“常开检线”状态输入，模块输入线末端(远离模块端）必须并联一个4。
7kΩ的终端电阻；模块输入端如果设置为“常闭检线"状态输入模块输入线末端（远离模块端)必须串联一个4。
7kΩ的终端电阻。
模块为有源输出时，G和NG、V+、NO应该短接，COM、S—有源输出端应并联一个4。
7kΩ的终端电阻，并串联一个IN4007二极管.1。
模块通过有源输出直接驱动一台排烟口或防火阀等(电动脱扣式）设备的接线示意图如图2— 33 （无源常开检线输入）、图2- 34所示(无源常闭检线输入）：图2— 33图2- 342.模块无源输出触点控制设备的接线示意图如图2- 35（无源常开检线输入）、图2— 36所示(无源常闭检线输入）：图2— 35。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
名词解释防、排烟系统：建筑物内设置的用以防止火灾烟气蔓延扩大的防烟系统和排烟系统的总称。
防烟系统：采用机械加压送风方式或自然通风方式，防止烟气进入疏散通道等区域的系统。
排烟系统：采用机械排烟方式或自然排烟方式，将烟气排至建筑物外的系统。
机械加压送风：对楼梯间、前室及其它需要被保护区域采用机械送风，使该区域形成正压，防止烟气进入。
机械排烟：采用排烟风机将烟气排至建筑物外的方式。
自然排烟：利用火灾时产生的热烟气流的浮力和外部风力作用，通过建筑物的对外开口把烟气排至室外的排烟方式。
排烟防火阀：安装在机械排烟系统的管道上,平时呈常闭状态并满足漏风量要求.火灾或需要排烟时手动和电动打开,起排烟作用.当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门.排烟防火阀一般安装在排烟系统的管道上，平时处于常开状态，火灾时，当排烟气流温度达到280℃吋，温感器动作将阀门关闭，起到排烟阻火的作用。
1、温控：温感器动作阀门自动关闭；2、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭；3、手动关闭、手动复位；4、关闭后输出一组有源触点信号和一组无源触点信号。
[ft=,+0,]全自动防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上或安装在排烟系统的管道上。
平时处于常开状态，火灾时阀门依靠操作装置内部的复位弹簧自动关闭起到防烟阻火的作用。
1、可手动六档调节阀门开度；2、温控：温感器动作阀门自动关闭；3、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭，再次供电,电信号（DC24V）阀门依靠电机复位；5、手动关闭、手动复位；6、输出二组触点信号。
防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上，平时处于常开状态，火灾时关闭起到防烟阻火的作用。
1、温控：温感器动作阀门自动关闭；2、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭；3、手动关闭、手动复位；4、关闭后输出一组有源触点信号和一组无源触点信号可调节的防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上，平时处于常开状态，火灾时关闭起到防烟阻火的作用。
1、可手动五档调节阀门开度；2、温控：温感器动作阀门自动关闭；3、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭；4、手动关闭、手动复位；5、关闭时输出一组有源触点信号和一组无源触点信号。
正压送风阀口正压送风口又称为加压送风口、多叶送风口在其阀体正面装有一铝合金风口，一般安装在电梯前室、楼道等处的侧墻上，有一个操作小室，可设置于阀体的左右或上下位置，该小室装有一活动小门，便于进行操作。
主要功能、特点：平时常闭，电动、手动开启；输出开启动作信号，一组无源触点信号；手动复位关闭；280℃温感器动作，阀门自动重新关闭；可选项；自动开启：消防中心电信号（DC24V/0.5A）电磁铁动作阀门自动开启；防火风口平时呈开启状态防火风口安装在通风空调系统送风、排烟出入口处由铝合金风口与防火阀组合风口可调节气流方向阀门叶片开启角度可调70℃阀门自动关闭,手动关闭和开启可输出关闭动作电信号排烟阀该阀门安装在排烟系统管道上，平时处于常闭状态，火灾时打开进行排烟。
电控：消防中心电信号（DC24V）电磁铁动作阀门自动开启；手动开启、手动复位；开启后输出一组有源触点信号和一组无源触点信号。
远控排烟阀远控排烟阀的主要功能与排烟阀相同，只是远控排烟阀的阀体与操作装置分离，操作装置安装在阀体附近的距地面高1200mm左右的墻壁上，操作器通过钢丝绳与阀体相联进行远距离控制，钢丝绳的长度一般为6m。
1、电控：消防中心电信号（DC24V）电磁铁动作阀门自动开启；2、手动开启、手动复位；3、开启后输出一组有源触点信号和一组无源触点信号。
消防排烟风机国标规定：排烟风机应保证在280℃时能连续工作30min。
产品有冷却系统，可以做到通过风机的烟气≥400℃时连续运转≥2小时。
在排烟风机的入口总管上应设置当烟气温度超过280℃时能自动关闭的排烟防火阀，且应与排烟风机连锁，当排烟防火阀关闭时，风机停止运转。
挡烟垂壁人防工程和高层民用建筑的地下与大空间防排烟系统中作烟区分隔的装置。
当消防控制中心发出火警信号或直接接受“烟感”信号后，置于吊顶上方的挡烟垂壁迅速垂落至设定高度，形成烟区分隔，由排烟风机将高温烟气迅速排出室外，为火警区人员救生和疏散创造了环境，争取了时间。
消防控制室对防烟排烟系统的控制消防控制室应能显示防烟排烟系统风机电源的工作状态。
消防控制室应能显示防烟排烟系统的手动、自动工作状态及防烟排烟系统风机的正常工作状态和动作状态。
消防控制室应能控制防烟排烟系统风机和电动排烟防火阀、电控挡烟垂壁、电动防火阀、常闭送风口、排烟阀（口）、电动排烟窗的动作，并显示其反馈信号。
防烟系统的组成正压送风系统主要由设置在屋顶或局部屋顶的正压送风机和设于每层（也可隔层设置）防烟楼梯间、消防前室的正压送风阀及其电气连锁控制装置组成，再加上建筑送风竖井，构成了一个完整的建筑物防烟系统。
当某层着火时，打开着火层及相邻上下层的正压送风阀，接着启动相应正压送风机，在防烟楼梯间、消防前室形成正压，阻止烟气进入，以供人群安全疏散之用。
防烟系统联动控制方式正压送风口开启方式：手动：现场操作；自动：通过报警总线和控制模块实现，通过监视模块反馈开启信号；正压送风风机开启方式：手动：在消防控制中心通过硬接线手动控制；自动：1、通过报警总线和控制模块实现，2、利用正压送风阀的微动开关的硬接线直接启动；通过监视模块、硬接线反馈开启信号；防排烟系统中防火阀的设置与选用-1 在排烟风机的入口总管上应设置当烟气温度超过280℃时能自动关闭的排烟防火阀，且应与排烟风机连锁，当排烟防火阀关闭时，风机停止运转。
排烟风机应保证在280℃时能连续工作30min。
需要说明的是，排烟防火阀设置在排烟风机前、后，要依具体情况灵活确定。
当地下室仅为一层情况下，且排烟经竖风道排至室外时，排烟防火阀宜设置在排烟风机入口总管上。
（如图2）当地下室层数在二层及二层以上，各层共用一排烟竖井时，则每层排烟防火阀应设置在排烟风机出口总管上，即紧靠排烟竖井一侧设置。
（如图3）防排烟系统中防火阀的设置与选用-2不论是竖向布置的走道排烟系统(如图4所示)还是水平式布置的房间排烟系统(如图5所示)，均应在排烟支管与竖风道连接处设置280℃时能自动关闭的排烟防火阀。
排烟防火阀设置常开或常闭，对于房间排烟系统，当负担一个防火分区的排烟管道带多个防烟分区的排烟口时，应在该防火分区干管上设常开的排烟防火阀，同时各防烟分区支管上设常闭的排烟口或排烟阀。
防排烟系统中防火阀的设置与选用-3 机械排烟系统横向宜按防火分区设置，每层水平风管不宜穿越防火分区，但一些工程的某些楼层面积较大，按防火分区设排烟系统有困难，必须穿越时，应在穿越处设280℃时能自动关闭的排烟防火阀(如图5所示)。
排烟防火阀设置常开或常闭，视排烟口的形式而定。
(1)当设常闭的排烟口时，排烟支管上设常开的排烟防火阀；(2)当设普通常开型风口时，排烟支管上设常闭的排烟防火阀；(3)当设常闭型专用防火排烟口时，则排烟支管上不设排烟防火阀。
设置机械排烟的地下室应考虑进风设施，当采用机械进风系统时，应在风机入口管道上设置70℃熔断的防火阀。
对于机械加压送风系统，可在加压送风机入口管道上设置70℃熔断的防火阀，以防止新风入口受火、烟威胁，将烟气输送至楼层内。
通风空调系统中防火阀的设置与选用《高规》及《建规》对防火阀的设置均有要求：(1)风管穿越防火分区处；(2)穿越通风、空调机房及重要的或火灾危险性大的房间隔墙和楼板处；(3)垂直风管与每层水平风管交接处的水平管段上应设防火阀，但多层建筑的每个防火分区其通风、空调系统均独立设置时，则该防火分区内的水平风管与垂直总管的交接处可不设防火阀；(4)穿越变形缝处的两侧风管上各设一个。
上述部位的防火阀,平时常开，当火灾中其温度达到70℃时，则自动关闭。
防火阀应靠近防火分隔处设置，且应单独设支、吊架。
当防火阀暗装时，应在安装部位设置检修口。
厨房、浴室、厕所等的垂直排风管道，当没有采取防止回流的措施时，则必须在支管上设置防火阀。
公共建筑厨房，由于油烟温度较高，为防止防火阀产生误动作，在排油烟管道与垂直风道交接处，应设置150℃熔断的防火阀。
空调集中新风系统设计中防火阀的设置新风系统形式通常有分层设置水平式新风系统和垂直式新风系统。
(1)分层设置水平式新风系统新风系统按楼层分别设置。
新风吸入方式有两种，一种是新风通过从外墙上开洞从室外吸取；另一种是设一总新风竖风道，各层新风机组从竖风道取风。
前一种取新风方式，不需在新风机组入口处设防火阀，后者集中取新风，对于高层建筑，总新风竖风道要跨越防火分区，每层新风机组的吸入口风管上应设70℃熔断的防火阀。
(2)垂直式新风系统垂直式新风系统是室外空气经过新风机组处理后，通过竖风道送至空调房间，一般新风机组设在屋顶。
对于建筑层高较低，水平敷设新风管有困难的情况下比较适用。
对于高层建筑，竖风道要跨越防火分区，送风口要求设置70℃熔断的防火阀。
总之，高层民用建筑在其层高条件允许的情况下，宜分层按每个防火分区设置空气调节系统。
当需要在垂直方向分设空气调节系统（包括新风系统），每个系统所辖层数宜按设置与选用-4规定执行。
通风、空调系统横向应按每个防火分区设置，竖向布置不宜超过5层；当管道设有防止回流设施或设有防火阀，且各层设有自动喷水灭火系统时，其竖向连接的层数可不受此限制。
