可调稳压电源电路图与大功率可调稳压电源电路图
150W1A可调直流稳压电源电路介绍
150W1A可调直流稳压电源电路介绍(2008/11/19 09:27)本例介绍的可调直流稳压电源电路，最大输出功率为15OW，最大输出电流为lA，输出电压有5V、I2V两组固定直流电压和3-36V、108-130V两组可调直流电压。
该稳压电源既可作家电维修用直流电源，又可对镍镉电池和小容量的铅酸蓄电池充电(使用3-36V直流电压)。
电路工作原理该可调直流稳压电源电路由降压整流电路和稳压输出电路组成，如图所示。
降压整流电路由电源开关S、电源变压器T和整流桥堆URl-UR3组成。
稳压输出电路由5V稳压电路、l2V稳压电路、0-36V稳压输出电路和108-130V稳压输出电路组成。
I2V稳压电路由滤波电容器Cl、C2和三端稳压集成电路ICl组成5V稳压电路由电阻器Rl和三端稳压集成电路IC2组成。
3-36V稳压输出电路由电容器C3-C5、三端稳压集成电路R2、R3、电位器RPl、二极管VDl、VD2和电压表PVl组成。
108-130V稳压输出电路由晶体管V、电容器C6-C9、电阻器R4-R7、电位器RP2、稳压二极管VS、三端稳压集成电路IC4、二极管VD3和电压表PV2组成。
可调直流稳压电源接通电源开关S后，交流220V电压加在电源变压器T的一次绕组Wl两端，在T的二次绕组W2、W3和W4上分别产生14V、24V相13.5V交流电压。
绕组W2上的交流14V电压经URl整流、Cl滤波及ICl稳压后，产生+l2V输出电压，该电压还经C2滤波、Rl限流及lC2稳压后，产生+5V输出电压。
绕组W2、W3上产生的交流38V(l4V+24V)电压经UR2整流、C3和C4滤波及IC3等稳压调整后输出。
调节RPl的阻值，可使输出电压在3-36V之间变化。
绕组W4上的交流108V电压经UR3整流及稳压输出电路稳压调整后，产生108-130V 直流电压。
调节RP2的阻值，可以改变直流输出电压的高低。
元器件选择Rl选用2W金属膜电阻器;R2、R4和R5均选用lW金属膜电阻器;R3和R6、R7均选用1/2W金属膜电阻器。
分立元件大电流可调稳压电源
分立元件大电流可调稳压电源,Adjustable power supply
关键字：可调电源电路图
此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300μF／35V电解电容，C2、C3选用0.1μF 独石电容，C4选用470μF／35V电解电容。
R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。
V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。
详解大功率可调稳压电源电路图
详解大功率可调稳压电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。
如图1所示大功率可调稳压电源电路图大功率可调稳压电源电路图图1 大功率可调稳压电源电路图其工作原理分两部分，第一部分是一路固定的5V1.5A稳压电源电路。
第二部分是另一路由3至15V连续可调的高精度大电流稳压电路。
第一路的电路非常简单，由变压器次级8V交流电压通过硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不用作任何调整就可在输出端产生固定的5V1A稳压电源，这个电源在检修电脑板时完全可以当作内部电源使用。
第二部分与普通串联型稳压电源基本相同，所不同的是使用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，所以使电路简化，成本降低，而稳压性能却很高。
图中电阻R4，稳压管TL431，电位器R3组成一个连续可调得恒压源，为BG2基极提供基准电压，稳压管TL431的稳压值连续可调，这个稳压值决定了稳压电源的最大输出电压，如果你想把可调电压范围扩大，可以改变R4和R3的电阻值，当然变压器的次级电压也要提高。
变压器的功率可根据输出电流灵活掌握，次级电压15V左右。
桥式整流用的整流管QL用15－20A硅桥，结构紧凑，中间有固定螺丝，可以直接固定在机壳的铝板上，有利散热。
调整管用的是大电流NPN型金属壳硅管，由于它的发热量很大，如果机箱允许，尽量购买大的散热片，扩大散热面积，如果不需要大电流，也可以换用功率小一点的硅管，这样可以做的体积小一些。
滤波用50V4700uF电解电容C5和C7分别用三只并联，使大电流输出更稳定，另外这个电容要买体积相对大一点的，那些体积较小的同样标注50V4700uF尽量不用，当遇到电压波动频繁，或长时间不用，容易失效。
LM317可调稳压直流电源电路分析
LM317可调稳压直流电源电路分析一、电路原理图LM317可调直流稳压电源，采用FR-4万能板和进口ST电源集成芯片 LM317设计而成，不仅具有固定式三端稳压电路的最简单形式，又具备输出可调电压（1.25-12V）的特点，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高、芯片内部具有过热、过流、短路保护电路等优点，适合课程设计、毕业设计等，原理图如下：二、电路工作原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。
一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：直流稳压电源的原理框图和波形变换图1、降压部分电源变压器是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。
变压器的变比由变压器的副边按比例确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。
2、整流部分该设计采用单相桥式整流电路。
其由四只二极管组成，其构成原则就是保证在变压器副边电压u的整个周期内，负载上的电压和电流方向始终不变。
3、滤波电路经过整流后的直流电幅值变化很大，会影响电路的工作性能。
可利用电容的“通交流，隔直流”的特性，在电路中并人两个并联电容作为电容滤波器，滤去其中的交流成分。
电容滤波电路是最常见也是最简单的滤波电路，在整流电路的输出端(即负载电阻两端)并联一个电容即构成电容滤波电路。
滤波电容容量较大，因此一般均采用电解电容，在接线时要注意电解电容的正负极。
电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。
如果将两个滤波电容相连接，且连接点接地，就可同时得到输出电压平滑的正负电源。
4、稳压电路稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有很大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。
LM317可调式三端稳压电源能够连续输出可调的直流电压。

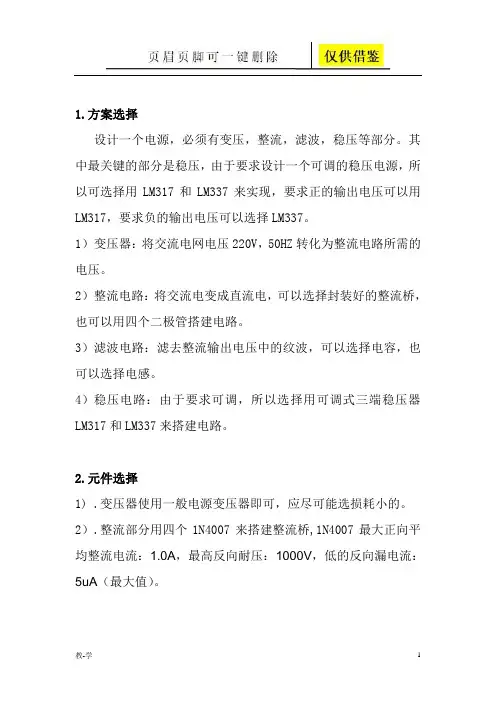

LM317和LM337可调式稳压电源(学术参考)
1.方案选择设计一个电源，必须有变压，整流，滤波，稳压等部分。
其中最关键的部分是稳压，由于要求设计一个可调的稳压电源，所以可选择用LM317和LM337来实现，要求正的输出电压可以用LM317，要求负的输出电压可以选择LM337。
1）变压器：将交流电网电压220V，50HZ转化为整流电路所需的电压。
2）整流电路：将交流电变成直流电，可以选择封装好的整流桥，也可以用四个二极管搭建电路。
3）滤波电路：滤去整流输出电压中的纹波，可以选择电容，也可以选择电感。
4）稳压电路：由于要求可调，所以选择用可调式三端稳压器LM317和LM337来搭建电路。
2.元件选择1) .变压器使用一般电源变压器即可，应尽可能选损耗小的。
2）.整流部分用四个1N4007来搭建整流桥,1N4007最大正向平均整流电流：1.0A，最高反向耐压：1000V，低的反向漏电流：5uA（最大值）。
3）.滤波用电容，一般滤波电路常用的滤波电容有2200uF和1100uF两种，这里选用2000uF的电容。
4).稳压电路用一个LM317和一个LM337来构成，外加两个120Ω的固定电阻，两个168Ω的固定电阻，两个712Ω的滑线变阻器，四个1N4007二极管，两个10µF的电容，两个0.1uF的电容，两个100µF的电解电容。
3.关于三端集成稳压器的说明三端集成稳压器虽然应用电路简单，外围元件很少，但若使用不当，同样会出现稳压器被击穿或稳压效果不良的现象，所以在使用中必须注意以下几个问题。
(1)要防止产生自激振荡。
三端集成稳压器内部电路放大级数多，开环增益高，工作于闭环深度负反馈状态，若不采取适当补偿移相措施，则在分布电容、电感的作用下，电路可能产生高频寄生振荡，从而影响稳压器的正常工作。
虽然市电经整流后由容量很大的电容进行滤波，但铝电解电容器的寄生电感和电阻都较大，频率特性差，仅适用于50～200Hz 的电路。
稳压电路的自激振荡频率都很高，因此只用大容量电容难以对自激信号起到良好的旁路作用，需要用频率特性良好的电容与之并联才行。
TL431大功率可调稳压电源电路图
TL431大功率可调稳压电源电路图
TL431是用于稳压电路的精密基准电压集成电路，它的输出电压连续可调，最高可达36V。
工作电流最高可达100mA。
下图是用TL431作基准电压源，K790场效应管作调整管构成的高精度稳压电源，输出电流可达6A。
电路原理：220v电压经变压器B降压、D1-D4整流、C1滤波。
此外D5、D6、C2、C3组成倍压电路(使得Vdc＝60V)，Rw、R3组成分压电路，TL431、R1组成取样放大电路，9013、R2组成限流保护电路，场效应管K790作调整管，C5是输出滤波电容器。
稳压过程：当输出电压降低时，f点电位降低，经TL431内部放大使e点电压增高，经K790调整后，b点电位升高；反之，当输出电压增高时，f点电位升高，e点电位降低，经K790调整后，b点电位降低。
从而使输出电压稳定。
限流保护：当输出电流大于6A时，三极管9013处于截止，使输出电流被限制在6A以内，从而达到限流的目的。
本电路除电阻R1选用2W、R2选用5W外，其它元件无特殊要求，元件参数如图所示。
为了方便大家更好的学习，畅学电子网特别增加了针对单片机和EDA的公众号，每天推送相关知识，希望能对你的学习有所帮助！。
0～12V可调直流稳压电源设计
0～12V可调直流稳压电源电路图适合电子爱好者制作的从0V起调的稳压电源的电路如图所示。
0～12V可调直流稳压电源电路电路工作原理：由电阻R4、R5组成的采样电路将输出电压Vo的一部分送入运算放大器IC1的反相端，它与由稳压管VZ3、电阻R2和电位器RP组成的基准电压（晶体管V1、稳压管VZ1、电阻R0、R1组成的恒流源为稳压管VZ3提供稳定的电流）相比较，将比较结果送至输出端，从而控制晶体管V3的导通电压。
如果电位偏低，使Vo减小，采样电路亦使晶体管V3的c-e结电压减小，从而使Vo升高，反之亦然。
如此起到了稳定输出电压的作用。
晶体管V4和电阻R7组成过电流保护电路。
当输出电流超过额定电流（本电源为1A）时，V4导通，使晶体管V2和V3截止，输出端无电压输出，防止了电源损坏。
当输出电压小于6V，电流较大且输入电压又很高时，晶体管V3极间压差较大，会引起V3调整管功耗过大，为此本电源特别设置了电压自动转换电路，它由运算放大器IC2与电阻R8、稳压管VZ4及继电器K等组成。
稳压管VZ4与电阻R8组成IC2运算放大器的基准电压，当输出电压低于6V时，IC2输出低电平，继电器K不吸合，触点K1-1、K1-2分别接至变压器8V绕组和6V绕组稳压管；当输出电压高于6V时，IC2输出高电平，K1吸合，K1-1、K1-2分别接至变压器16V绕组和12V稳压管上。
由上可知，在输出电压低时，输人电压也低；输出电压高时，输人电压也高，从而减小V3的功耗。
电阻R9和电容C4组成继电器节能电路，可减小C2的功耗。
元器件选择：电路中变压器T选用二次带中心抽头的16V、功率为20OW的变压器。
运算放大器选用LM324单源四运算放大器。
稳压管VZ1选用4V左右的，VZ2选甲8V，VZ3a和VZ3b分别选用6V和12V的，要求稳压值准确，VZ4选用5.5～5.8V的稳压管。
晶体管V1要求β大于150，V3选用大功率NPN晶体管，型号不限，制作中要加足够的散热片。
可调式正负稳压电源电路
重点
3、安装
（1）、各元件焊接位置的正确；
（2）、各元件安装高度是否统一美 观； （3）、各焊点是否美观，是否有虚 焊、假焊等；
（4）、二极管、电解电容器、集成 稳压器正确连接
难点
4、调试 （1）、测量输出电压的调节范围 调节RP1 ， UO1= ~ 调节RP2 ，UO2= ~
（2）、关闭RP 1、RP2电位器，用示波器观 察并记录电压Uo1及Uo2的输出波形图，标 志幅值。 思考：如何选择示波器
2、电路简单原理
•交流双12V电源经V1～V4桥式整 流、C1、C5滤波后得到正、负对 称工作电压，分别送入W317、 W337三端可调稳压集成块，在U01、 U02得到稳定对称的正负直流电压。
•线路中C2、C6为消振电容，调节 RP1、RP2可改变W317,W337的基 准电压值，从而使输出电压在 1.25～15V之间变化。
复习前课
1、晶体管稳压电路的调试 2、示波器的使用
（1）、调出水平线 （2）、测量
新课内容：可调试正负稳压电路的 安装与调试
• 一、电路图
1、认识各元件： • 二极管 •电容 •电阻 •三端可调试集成稳压器LM317、 LM337
•三端：输入端、输出端、调整端
•识别：稳压器面对自己，左脚调整 端，中脚输出端，右脚输入端
的垂直分刻度旋钮？
（3）、测量外特性，并画出外特性曲线
RL（Ω） ∞(空载) 510Ω IO1（mA） 无 UO1（V） 5V
470Ω
200Ω
思考：如何验证数据 碰到实际问题：
• 解决问题：
输出可调直流稳压电源电路
/soft/70/2012/20120808283629.html/soft/70/2012/20120803282886.html/soft/70/2012/20120820285156.html高范围输出可调直流稳压电源电路2009年05月16日 00:36 本站整理作者：佚名用户评论（0）关键字：高范围输出可调直流稳压电源电路本电路适用于二极管、三极管极限电压、氖泡、日光灯起辉电压及电容器工作电压、电流等测定的可调直流稳压电源。
可调直流稳压电源电路如图所示。
由IC2（NE555）及其外围元件组成方波发生器，方波频率为20KHz。
方波信号由IC2的③脚输出经功放管VT放大后输出到脉冲变压器T的初级L1，再由变压器耦合到次级L2经二极管VD2整流，给C3充电，C3两端的直流电压峰值最高可达2kV。
该可调直流稳压电源直流输出电压从电路中的X1和X2两端输出作被测器件的接口端。
IC为为LM324，IC2为NE555。
VD1反向工作电压大于2000V，VD2为任一型号的硅整流管。
脉冲变压器T的铁心选用铁氧体材料，尺寸为E－7，绕制时先用0.17mm漆包线在L1上绕30匝，后用0.09漆包线在L2上绕满为止(大约1200匝)。
L1、L2均用排绕，层间加聚乙烯薄膜。
L2的两根引线应分开一些。
电容器C3耐压应大于2000V，可选用C404M型高压瓷介电容器。
VT的B＞100、Icm＞700mA，可选用3DG130、8050等。
调试时若输出电压只有40--50V，只需把L2两端对调即可。
其余元件如图标注。
（特征：可以输出三端子Regulator IC无法提供的高电压）虽然三端子Regulator IC的输出电压大约是24V，不过若超过该电压时电路设计上必需与IC以disk lead 等组件整合。
图5的Serial Regulator 最大可以输出40V的电压，图中D2 Zener二极管的输出电压被设定成一半左右，再用R7,VR1,R8 将输出电压分压，使该电压能与VZ2的电压一致藉此才能决定定数。
电源电路图详解
电源电路图详解！用电路元件符号表示电路连接的图，叫电路图。
电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图，可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。
电路图是电子工程师必学的基本技能之一，本文集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图参考资料，超全超详细，只能帮你到这了！一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用0.1µF独石电容，C4选用470µF／35V 电解电容。
R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。
V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。
2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。
可调稳压电源电路图大全(八款可调稳压电源电路设计原理图详解)
可调稳压电源电路图设计（一）简易可调稳压电源采用三端可调稳压集成电路LM317，使电压可调范围在1.5～25V，最大负载电流1.5A。
其电路如图所示。
电路工作原理：220V交流电经变压器T降压后，得到24V交流电；再经VD1～VD4组成的全桥整流、C1滤波，得到33V左右的直流电压。
该电压经集成电路LM317后获得稳压输出。
调节电位器RP，即可连续调节输出电压。
图中C2用以消除寄生振荡，C3的作用是抑制波纹，C4用以改善稳压电源的暂态响应。
VD5、VD6在当输出端电容漏电或调整端短路时起保护作用。
LED为稳压电源的工作指示灯，电阻R1是限流电阻。
输出端安装微型电压表PV，可以直观地指示输出电压值。
元器件的选择与制作：元器件无特殊要求，按图所示选用即可。
制作要点：①C2应尽量靠近LM317的输出端，以免自激，造成输出电压不稳定；②R2应靠近LM317的输出端和调整端，以避免大电流输出状态下，输出端至R2间的引线电压降造成基准电压变化；③稳压块LM317的调整端切勿悬空，接调整电位器RP时尤其要注意，以免滑动臂接触不良造成LM317调整端悬空；④不要任意加大C4的容量；⑤集成块LM317应加散热片，以确保其长时间稳定工作。
可调稳压电源电路图设计（二）大电流可调稳压电源电路此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
电源电路图详解
电源电路图详解！用电路元件符号表示电路连接的图，叫电路图。
电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图，可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。
电路图是电子工程师必学的基本技能之一，本文集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图参考资料，超全超详细，只能帮你到这了！一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用0.1µF 独石电容，C4选用470µF／35V电解电容。
R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。
V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。
2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。
LM723可调稳压电源
利用LM723具有过流保护的直流可调稳压电源具有过流保护的直流可调稳压电源本电源的主要器件是通用稳压集成块，内部含有启动电路、恒流源、基准稳压源、过流保护等电路。
配合大功率调整管，可输出０～２０连续可调的稳定电压，最大输出电流可达２Ａ，并且具有过流保护功能，可作为手机、ＢＰ机的维修电源，也可用于蓄电池充电。
电路见图１，正常使用时，红色和绿色发光二极管同时闪亮，调节电位器Ｗ可使输出电压在０～２０范围内调节。
当输出端出现过流或短..具有过流保护的直流可调稳压电源本电源的主要器件是通用稳压集成块ＬＭ７２３，内部含有启动电路、恒流源、基准稳压源、过流保护等电路。
配合大功率调整管，可输出０～２０连续可调的稳定电压，最大输出电流可达２Ａ，并且具有过流保护功能，可作为手机、ＢＰ机的维修电源，也可用于蓄电池充电。
电路见图１，正常使用时，红色和绿色发光二极管同时闪亮，调节电位器Ｗ可使输出电压在０～２０范围内调节。
当输出端出现过流或短路时，Ｒ１两端的压降大于０．６Ｖ，Ｑ３、Ｑ４导通，此时绿灯熄灭，Ｄ７导通，ＬＭ７２３的紒紞矠脚电压下降接近０Ｖ，内部检测电路动作，紒紜矠脚输出高电压２３Ｖ，使Ｑ１、Ｑ２截止，因此无电压输出，起到保护作用。
只有关机后重新开机才有输出。
为保证调整管Ｑ１输出额定电流时不被烧坏，应加装足够大的散热片。
整个电源可用塑料盒作机壳，前面板装电流表、电压表、开关、调节电位器。
输出接线端子以及红绿色发光二极管。
本电路只要元件良好，无需调试即可正常工作。
其中Ｑ１最好采用进口的Ｃ２８１９、２Ｎ３３９５等大功率管，ＩＣ可用ＬＭ７２３、ＭＣ１７２３等。
印刷电路见图２具有过流保护的直流可调稳压电源本电源的主要器件是通用稳压集成块，内部含有启动电路、恒流源、基准稳压源、过流保护等电路。
配合大功率调整管，可输出０～２０连续可调的稳定电压，最大输出电流可达２Ａ，并且具有过流保护功能，可作为手机、ＢＰ机的维修电源，也可用于蓄电池充电。
可调稳压电源电路图与大功率可调稳压电源电路图
可调稳压电源电路图与大功率可调稳压电源电路图连续可调稳压电源电路图连续可调稳压电源电路图,一般的双电源〔正负对称电源〕都没有连续可调的功能，给使用带来不便。
本文介绍用一块７８１５和一块７９１５三端稳压器对称连接，即可获得一组正负对称的稳压电源，而且输出电压值可各自单独调节，也可同步调节。
连续可调稳压电源电路图电路如附图所示，由变压器输出的交流双１８Ｖ电压经Ｄ１～Ｄ４整流，Ｃ１、Ｃ２滤波得到一直流电压，其中变压器双电源的中心抽头作为公共接地端，然后分别把该直流电压正负极接入７８１５的①脚和７９１５的③脚。
７８１５的③脚接到电位器Ｗ２的滑动触片“ｄ〞上，７９１５的①脚接到电位器Ｗ１的滑动触片“Ｃ〞上。
当将触片“Ｃ〞滑到“０〞端接地时，调节Ｗ２，即可从“ａ〞端得到“＋６～＋１５Ｖ〞的正向可变电压；假设将触片“ｄ〞滑到“０〞端接地，调节Ｗ１，在“ｂ〞端就可得到“－６～－１５Ｖ〞的负向可变电压，将Ｗ１、Ｗ２换成同轴电位器，将获得正负对称的可调电源，输出电压值在±６Ｖ～±１５Ｖ之间连续可调，可到达同步调节的目的。
本电路的７８１５、７９１５三端稳压块上应加装散热片.大功率可调稳压电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，假设没有特殊要求，根本能满足正常维修使用，电路见以下图。
如以下图大功率可调稳压电源电路图大功率可调稳压电源电路图大功率可调稳压电源电路图【请保存版权，谢谢！】文章出自电子元件技术网。
其工作原理分两部分，第一部分是一路固定的5V1.5A稳压电源电路。
第二部分是另一路由3至15V连续可调的高精度大电流稳压电路。
第一路的电路非常简单，由变压器次级8V交流电压通过硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不用作任何调整就可在输出端产生固定的5V1A稳压电源，这个电源在检修电脑板时完全可以当作内部电源使用。
电源电路图详解
电源电路图详解电源电路图详解！用电路元件符号表示电路连接的图，叫电路图。
电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图，可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。
电路图是电子工程师必学的基本技能之一，本文集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图参考资料，超全超详细，只能帮你到这了！一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用0.1µF独石电容，C4选用470µF／35V电解电容。
R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。
V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。
2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。
连续可调稳压电源电路图
连续可调稳压电源电路图,一般的双电源（正负对称电源）都没有连续可调的功能，给使用带来不便。
本文介绍用一块７８１５和一块７９１５三端稳压器对称连接，即可获得一组正负对称的稳压电源，而且输出电压值可各自单独调节，也可同步调节。
电路如附图所示，由变压器输出的交流双１８Ｖ电压经Ｄ１～Ｄ４整流，Ｃ１、Ｃ２滤波得到一直流电压，其中变压器双电源的中心抽头作为公共接地端，然后分别把该直流电压正负极接入７８１５的①脚和７９１５的③脚。
７８１５的③脚接到电位器Ｗ２的滑动触片“ｄ”上，７９１５的①脚接到电位器Ｗ１的滑动触片“Ｃ”上。
当将触片“Ｃ”滑到“０”端接地时，调节Ｗ２，即可从“ａ”端得到“＋６～＋１５Ｖ”的正向可变电压；若将触片“ｄ”滑到“０”端接地，调节Ｗ１，在“ｂ”端就可得到“－６～－１５Ｖ”的负向可变电压，将Ｗ１、Ｗ２换成同轴电位器，将获得正负对称的可调电源，输出电压值在±６Ｖ～±１５Ｖ之间连续可调，可达到同步调节的目的。
本电路的７８１５、７９１５三端稳压块上应加装散热片。
《可调直流稳压电源》课件
确定电源需求
明确输出电压、电流范围及精度 要求。
选择电源拓扑结构
根据需求选择合适的电源拓扑， 如线性电源、开关电源等。
设计步骤与注意事项
设计电路
根据所选拓扑结构，设计电源主电路、控制电路和保护电路。
元器件选择与参数计算
根据电路设计，选择合适的元器件，并计算其参数值。
制作电路板
根据电路设计，绘制PCB板图，并制作电路板。
调整管
调整管的作用
在可调直流稳压电源中， 调整管负责调节输出电压 的大小。
调整管的类型
常见的调整管有晶体管和 场效应管等，根据具体电 路需求选择合适的调整管 。
工作原理
根据输出电压的变化，调 整管进行导通或截止的调 节，从而控制输出电压的 大小。
取样电路
取样电路的作用
取样电路用于检测输出电压的大 小，并将检测结果反馈给调整管
应用领域
电子设备
电力电子
可调直流稳压电源在电子设备领域中 应用广泛，如电视机、电脑、音响等 设备的电源供应。
在电力电子领域，可调直流稳压电源 可用于各种电力控制设备和电机驱动 器的电源供应，实现电力的稳定控制 和调节。
仪器仪表
在仪器仪表领域，可调直流稳压电源 常用于各种测试设备和计量仪表的电 源供应，以保证测试结果的准确性和 稳定性。
3
电磁兼容性
电源应具有良好的电磁兼容性，以减少对其他设 备的干扰。
纹波抑制比
纹波抑制比
纹波抑制比是衡量电源抑制输出电压中纹波能力的重要指标。
响应时间
响应时间是衡量电源对负载变化响应速度的指标。
过载保护
电源应具备过载保护功能，以防止过载对电源和设备造成损坏。
04
可调直流稳压电源的设计 与制作
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可调稳压电源电路图与大功率可调稳压电源电路图
连续可调稳压电源电路图
连续可调稳压电源电路图,一般的双电源（正负对称电源）都没有连续可调的功能，给使用带来不便。
本文介绍用一块７８１５和一块７９１５三端稳压器对称连接，即可获得一组正负对称的稳压电源，而且输出电压值可各自单独调节，也可同步调节。
连续可调稳压电源电路图
电路如附图所示，由变压器输出的交流双１８Ｖ电压经Ｄ１～Ｄ４整流，Ｃ１、Ｃ２滤波得到一直流电压，其中变压器双电源的中心抽头作为公共接地端，然后分别把该直流电压正负极接入７８１５的①脚和７９１５的③脚。
７８１５的③脚接到电位器Ｗ２的滑动触片“ｄ”上，７９１５的①脚接到电位器Ｗ１的滑动触片“Ｃ”上。
当将触片“Ｃ”滑到“０”端接地时，调节Ｗ２，即可从“ａ”端得到“＋６～＋１５Ｖ”的正向可变电压；若将触片“ｄ”滑到“０”端接地，调节Ｗ１，在“ｂ”端就可得到“－６～－１５Ｖ”的负向可变电压，将Ｗ１、Ｗ２换成同轴电位器，将获得正负对称的可调电源，输出电压值在±６Ｖ～±１５Ｖ之间连续可调，可达到同步调节的目的。
本电路的７８１５、７９１５三端稳压块上应加装散热片.
大功率可调稳压电源电路图
无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见
下图。
如图所示大功率可调稳压电源电路图
大功率可调稳压电源电路图
大功率可调稳压电源电路图
原创文章："/public/tool/kbview/kid/585/cid/1"
【请保留版权，谢谢！】文章出自电子元件技术网。
其工作原理分两部分，第一部分是一路固定的5V1.5A稳压电源电路。
第二部分是另一路由3至15V连续可调的高精度大电流稳压电路。
第一路的电路非常简单，由变压器次级8V交流电压通过硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不用作任何调整就可在输出端产生固定的5V1A稳压电源，这个电源在检修电脑板时完全可以当作内部电源使用。
第二部分与普通串联型稳压电源基本相同，所不同的是使用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，所以使电路简化，成本降低，而稳压性能却很高。
图中电阻R4，稳压管TL431，电位器R3组成一个连续可调得恒压源，为BG2基极提供基准电压，稳压管TL431的稳压值连续可调，这个稳压值决定了稳压电源的最大输出电压，如果你想把可调电压范围扩大，可以改变R4和R3的电阻值，当然变压器的次级电压也要提高。
变压器的功率可根据输出电流灵活掌握，次级电压15V左右。
桥式整流用的整流管QL用15－20A硅桥，结构紧凑，中间有固定螺丝，可以直接固定在机壳的铝板上，有利散热。
调整管用的是大电流NPN型金属壳硅管，由于它的发热量很大，如果机箱允许，尽量购买大的散热片，扩大散热面积，如果不需要大电流，也可以换用功率小一点的硅管，这样可以做的体积小一些。
滤波用50V4700uF电解电容C5和C7分别用三只并联，使大电流输出更稳定，另外这个电容要买体积相对大一点的，那些体积较小的同样标注50V4700uF尽量不用，当遇到电压波动频繁，或长时间不用，容易失效。
最后再说一下电源变压器，如果没有能力自己绕制，有买不到现成的，可以买一块现成的200W以上的
开关电源代替变压器，这样稳压性能还可进一步提高，制作成本却差不太多，其它电子元件无特殊要求，安装完成后不用太大调整就可正常工作。
原创文章："/public/tool/kbview/kid/585/cid/1"
【请保留版权，谢谢！】文章出自电子元件技术网。
