排水系统泵站设计规范要求概述

排水系统泵站设计规范要求概述

排水系统泵站设计规范要求概述在排水系统设计中,泵站是一个关键组成部分。

泵站的设计规范要求直接影响着排水系统的性能和运行效果。

本文将概述排水系统泵站设计规范要求,以帮助工程师和设计师在实践中正确应用这些要求。

一、设计目标泵站设计的首要目标是满足排水系统的需求,保证排水系统能够顺利运行。

同时,泵站设计还应考虑以下几个方面:1. 排水系统的处理能力:泵站应根据预估的最大流量和承载能力,确定泵站的处理能力。

处理能力应能够满足设计条件下的最大排水需求,并预留一定的安全余量。

2. 能效优化:泵站设计应尽可能提高能效,降低运行成本。

选用具有高效率的泵和控制设备,并考虑节能技术的应用。

3. 可靠性和安全性:泵站设计应保证设备的可靠性,减少故障发生的可能性。

同时,应考虑安全性要求,如设备的安全运转以及避免排水系统的泄漏。

二、泵站布置和建筑结构泵站的布置和建筑结构是泵站设计中的重要部分。

根据具体情况,泵站可以采用地下布置或地面布置。

以下是一些常见的规范要求:1. 布置要求:泵站应尽可能靠近需排水区域,减少管道的长度和压力损失。

同时,应考虑周围环境,避免噪音和污染对周围居民的影响。

2. 建筑要求:泵站的建筑结构应具备抗震、防洪等特性。

建筑的排水设计应考虑到消防和洗地排水的需要。

三、泵站设备选型泵站的设备选型是设计中的重要环节。

合理的设备选型可以保证泵站的性能和运行效果。

1. 泵的选型:泵的类型、数量和尺寸应根据排水系统的需求来确定。

应考虑到最小和最大流量、扬程等参数,并考虑将来可能的扩展需求。

2. 控制系统:泵站的控制系统应可靠、智能化,能够自动监测和控制泵的运行。

控制系统应考虑电力供应、通信设备等因素,保证泵站运行稳定。

四、安全运行和维护泵站的安全运行和维护是泵站设计的重要目标。

1. 操作人员培训:操作人员应接受专业的培训,了解泵站设备的操作和维护要求,并熟悉应急处理程序。

2. 维护保养:泵站的设备应定期进行维护保养,包括润滑、清洁和检查等。

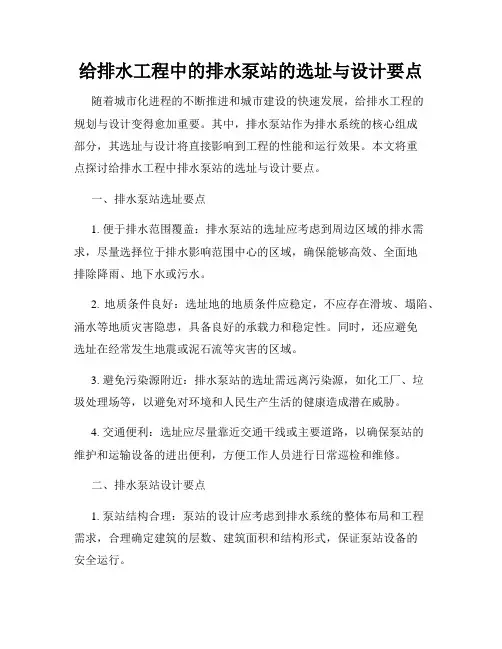

给排水工程中的排水泵站的选址与设计要点

给排水工程中的排水泵站的选址与设计要点

给排水工程中的排水泵站的选址与设计要点随着城市化进程的不断推进和城市建设的快速发展,给排水工程的规划与设计变得愈加重要。

其中,排水泵站作为排水系统的核心组成部分,其选址与设计将直接影响到工程的性能和运行效果。

本文将重点探讨给排水工程中排水泵站的选址与设计要点。

一、排水泵站选址要点1. 便于排水范围覆盖:排水泵站的选址应考虑到周边区域的排水需求,尽量选择位于排水影响范围中心的区域,确保能够高效、全面地排除降雨、地下水或污水。

2. 地质条件良好:选址地的地质条件应稳定,不应存在滑坡、塌陷、涌水等地质灾害隐患,具备良好的承载力和稳定性。

同时,还应避免选址在经常发生地震或泥石流等灾害的区域。

3. 避免污染源附近:排水泵站的选址需远离污染源,如化工厂、垃圾处理场等,以避免对环境和人民生产生活的健康造成潜在威胁。

4. 交通便利:选址应尽量靠近交通干线或主要道路,以确保泵站的维护和运输设备的进出便利,方便工作人员进行日常巡检和维修。

二、排水泵站设计要点1. 泵站结构合理:泵站的设计应考虑到排水系统的整体布局和工程需求,合理确定建筑的层数、建筑面积和结构形式,保证泵站设备的安全运行。

2. 设备选型与配置合理:根据排水系统的规模和设计要求,选择适当的泵类、泵量和泵的布置方式,合理配置其他辅助设备,如阀门、管道等,以满足排水需求并提高泵站的工作效率。

3. 电力供应稳定:排水泵站所需的电力供应要稳定可靠,设计时需考虑到电源供给的可行性和容量充足,并设置相应的备用电源装置,以应对突发停电或其他故障情况。

4. 排水管道设置合理:泵站的排水管道设置应合理,管道走向要符合规范,保证排水通畅,并考虑到防止反流和倒灌的措施,确保排水系统的稳定运行。

5. 操作与维护便捷:泵站的设计应考虑到操作和维护人员的需求,设置合适的通道和操作空间,保证设备的正常运行和日常维护的便捷性。

6. 安全设施健全:泵站的建设需按照安全规范进行,设置安全警示和应急设施,以确保工作人员的人身安全和生产设备的安全性。

上海 城镇排水泵站设计标准

上海 城镇排水泵站设计标准

上海城镇排水泵站设计标准泵站设计总则1.1 泵站设计应遵循安全、可靠、环保、经济、适用的原则,满足城镇排水和防汛排涝的需求。

1.2 泵站设计应符合国家和地方有关标准、规范和规定,同时应与城镇建设规划、环境保护、节能减排等要求相协调。

泵站选址与布局2.1 泵站的选址应根据排水区域的地理条件、水文气象、排水规模等因素进行综合考虑,一般宜选择在地势较低、靠近排水出口或易于积水的地点。

2.2 泵站的布局应合理规划进出水管位置,确保泵站运行稳定、安全可靠,同时应考虑远期扩建的可能性。

泵站规模与能力3.1 泵站规模应根据排水区域的排水量、地形、地质、气候等条件以及泵站类型、运行方式等因素进行确定。

3.2 泵站能力应根据排水需求进行设计,包括流量、扬程、功率等参数,同时应考虑不同季节、不同时段的需求变化。

泵站建筑物设计4.1 泵站建筑物应满足结构安全、防洪涝、防渗漏、防噪等方面的要求,同时应考虑采光、通风、消防等方面的因素。

4.2 泵站建筑物内部布局应合理规划,确保设备安装、运行维护的便利性和安全性。

泵站设备选用与布置5.1 泵站设备的选用应根据实际需求进行选择,包括水泵、电机、阀门、管道等设备,同时应考虑设备性能、可靠性、节能环保等方面的因素。

5.2 泵站设备的布置应合理规划,确保设备安装、运行维护的便利性和安全性,同时应考虑设备间的相互影响和操作空间。

6. 泵站自动化控制6.1 泵站自动化控制应根据实际需求进行设计,包括水泵的自动控制、液位控制、能耗监测等方面的内容,同时应考虑控制系统的可靠性和稳定性。

6.2 自动化控制设备应选择符合标准、质量可靠的产品,并应满足防雷、防潮、防尘等方面的要求。

6.3 自动化控制系统应预留与城镇排水系统、防汛排涝系统等其他系统的接口,以满足信息共享和联动控制的需求。

7. 泵站环保与安全设施7.1 泵站环保设施应根据相关法规和标准进行设计,包括污水排放处理、噪声控制等方面的内容,确保对周边环境和人体健康的影响最小化。

城市排水泵站升级改造设计要点

城市排水泵站升级改造设计要点

城市排水泵站升级改造设计要点城市排水泵站作为城市排水系统的重要组件,承担着防涝排涝、污水处理等重要职能。

在城市发展快速的背景下,原有的排水泵站往往面临设备老化、效能不足等问题,因此升级改造显得尤为重要。

以下是几个关键的设计要点。

功能需求分析在进行排水泵站的升级设计之前,首先要明确其功能需求。

这包括泵站的排水能力、污水处理能力、以及应对极端天气的能力。

随着城市化进程加快,降水强度加大,泵站的设计需要考虑到未来可能的极端气候条件。

对排水泵站的服务范围、流量变化范围、以及处理的水质标准也需要仔细分析,确保泵站能够适应不同的排水需求。

设备选型与配置设备的选型与配置是升级改造设计中的关键环节。

应根据实际需求选择适当类型的泵,包括潜水泵、离心泵等。

泵的性能参数应符合流量、扬程及效率要求。

为了提高泵站的能效,建议采用变频驱动技术,使泵的运行更为灵活,能适应不同水位变化带来的流量波动。

设置备份系统也是必要的,以保证在主设备出现故障时,系统仍能正常运行。

自动化与智能化现代排水泵站的设计趋向于智能化和自动化。

结合物联网和云计算技术,可以实现对泵站运行状态的实时监测与遥控操作。

智能化系统能够自动调节泵的工作状态,优化能耗,大幅提高系统的运行效率。

通过数据分析,可以对泵站的运行情况进行预测与维护,减少人力成本,延长设备的使用寿命。

生态与环境考虑在进行排水泵站升级改造时,也应将生态和环境保护纳入设计考量。

例如,污水处理水质要达标,避免对周边水体造成污染。

在泵站的建设过程中,尽可能减少对周围生态环境的破坏。

可以考虑建立附属的生态湿地,通过自然方法处理部分水污染,增强城市的绿色基础设施。

安全性设计安全性是排水泵站设计中不可忽视的一环。

电气设备的防水防潮设计、泵站周围的防护设施、应急通道的规划等,都应符合相关的安全标准。

定期的安全演练和应急预案的制定,是保障泵站安全运行的必要措施。

售后服务与维护设备选型时,不仅要关注产品的性能与价格,还要重视售后服务与维护保障。

(完整word版)雨水泵站设计说明书

(完整word版)雨水泵站设计说明书

目录设计说明书 3一、主要流程及构筑物 31。

1 泵站工艺流程 31。

2 进水交汇井及进水闸门 31.3 格栅 31。

4 集水池 41.5 雨水泵的选择 61。

6 压力出水池: 61。

7 出水闸门 61。

8 雨水管渠 61.9 溢流道 7二、泵房 72.1 泵站规模 72.2 泵房形式 72。

3 泵房尺寸 9设计计算书 11一、泵的选型 111.1 泵的流量计算 111.2 选泵前扬程的估算 111.3 选泵 111.4 水泵扬程的核算 12二、格栅间 142.1 格栅的计算 142.2 格栅的选型 15三、集水池的设计 163.1 进入集水池的进水管: 163。

2 集水池的有效容积容积计算 16 3.3 吸水管、出水管的设计 163.4 集水池的布置 17四、出水池的设计 174.1出水池的尺寸设计 174。

2 总出水管 17五、泵房的形式及布置 175。

1泵站规模: 175.2泵房形式 185.3尺寸设计 185.4 高程的计算 19设计总结 20参考文献 21设计说明书一、主要流程及构筑物1。

1 泵站工艺流程目前我国工厂及城市雨水泵站流程一般都采用以下方式:进入雨水干管的雨水,通过进水渠首先进入闸门井,然后进入格栅间,将杂物拦截后,经过扩散,进入泵房集水池,经过泵抽升后,通过压力出水池并联,由两条出水管排入河中。

出水管上设旁通管与泵房放空井相连,供试车循环用水使用。

1.2 进水交汇井及进水闸门1。

2。

1 进水交汇井:汇合不同方向来水,尽量保持正向进入集水池。

1。

2。

2 进水闸门:截断进水,为机组的安装检修、集水池的清池挖泥提供方便.当发生事故和停电时,也可以保证泵站不受淹泡.一般采用提板式铸铁闸门,配用手动或手电两用启闭机械.1.3 格栅1。

3.1 格栅:格栅拦截雨水、生活污水和工业废水中较大的漂浮物及杂质,起到净化水质、保护水泵的作用,也有利于后续处理和排放.格栅由一组(或多组)平行的栅条组成,闲置在进站雨、污水流经的渠道或集水池的进口处。

排水系统的泵站设计与规范要求

排水系统的泵站设计与规范要求

排水系统的泵站设计与规范要求排水系统泵站是城市排水系统中至关重要的一部分,它负责将污水和雨水从低洼地区抽送到更高的地方或直接排放。

正确的泵站设计和规范要求对于保障排水系统的正常运行至关重要。

本文将探讨排水系统泵站的设计要点和相应的规范要求。

一、选址与布局泵站的选址应考虑到地势高低、交通便利、与其他设施的关系等因素。

一般来说,泵站应位于低洼地区的中心位置,以确保排水的高效性。

同时,泵站的布局应合理,包括泵房、电气控制室、污水处理设备等区域的划分,以便维护和管理。

二、泵站容量与数量计算泵站的容量和数量的计算需考虑到排水系统的规模和预计的排水量。

首先,需要确定泵站的最大设计流量,即排水系统在最恶劣情况下的排水量。

然后,根据泵站的起始排水水位和终止排水水位计算所需的泵站数量,以满足排水的要求。

三、泵的选择与安装在设计泵站时,需要选择适合的泵具体执行排水任务。

泵的选择应根据排水系统的性质和要求来确定,如污水泵、深井泵或潜水泵等。

同时,在安装泵的过程中,需考虑泵站的布置、管线连接、防震措施等因素,确保泵的正常运行和维护。

四、排水管道设计排水管道的设计需考虑到排水系统的规模和管道的材料。

排水管道应具备足够的直径和坡度,以确保排水畅通。

此外,还需要设置检查井和排气阀等设施,方便泵站的检修和维护。

五、泵站电力系统泵站的电力系统需满足泵的正常运行和维护所需的电力供应。

泵站应配备安全可靠的电力设备,并符合相关的安全标准和规范要求。

此外,还应考虑备用电源和自动切换装置,以应对可能的停电情况。

六、运行与维护泵站的运行与维护是排水系统正常运行的保证。

泵站应设有监测和报警系统,及时发现并处理泵房内的故障和异常情况。

同时,定期的巡视和维护工作也是必不可少的,包括泵机的检修、沉淀物的清理等。

总结排水系统的泵站设计与规范要求涉及选址布局、泵站容量与数量计算、泵的选择与安装、排水管道设计、泵站电力系统、运行与维护等方面。

合理的设计和严格遵守规范要求将确保排水系统的正常运行和可靠性。

排涝泵站工程设计方案

排涝泵站工程设计方案

排涝泵站工程设计方案一、设计目标与任务1、设计目标排涝泵站工程的设计目标是保障排涝泵站安全、高效运行,确保农田排水畅通、实现水资源的合理利用和保护土壤。

2、设计任务(1)综合分析水文地质等环境因素,确定排涝泵站工程设计参数;(2)按照国家有关规定,制定排涝泵站工程设计方案和建设方案;(3)合理选择排涝泵站设备和材料,保证排涝泵站工程质量;(4)利用现代信息技术手段,对排涝泵站工程进行智能化监控管理。

二、设计依据1、相关法律法规(1)《水利法》(2)《水利工程建设管理条例》(3)《农田水利工程施工及验收规程》(4)《农村排水工程技术规程》2、工程地质勘察报告(1)排涝泵站工程选址的地质、水文等环境地质情况。

3、技术标准(1)《排水泵站设计规范》(2)《排水工程技术规范》(3)《农田水利工程构筑物验收规范》三、设计方案1、项目概况排涝泵站工程位于XX省XX市农村地区,主要用于农田排水和排涝。

工程选址地质条件良好,环境适宜,是进行农田排水和排涝工程的理想位置。

2、工程概况(1)规划总面积:XX平方公里(2)设计流量:XX m³/s(3)设计扬程:XX米(4)建设地点:XX镇XX村3、技术方案(1)采用XX型排涝泵站,配置XX台XX排涝泵;(2)建设XX米高的排水塔,作为设备基础支撑;(3)根据实际情况,设置排涝泵站智能监控系统,实现远程监控;(4)可选用太阳能等清洁能源,减少排涝泵站运行的能耗。

四、设计内容1、排涝泵站选址(1)地理位置:尽量选择距离灌区水牛河的农田位置;(2)地质条件:排涝泵站选址应具有良好的地质条件,无地下水位过高、地质松软等不利因素;(3)周边环境:不得影响村庄、林地等重要用地。

2、排涝泵站结构设计(1)排水泵站外观:建筑主体可采用水泥混凝土结构;(2)排水塔设计:采用砖混结构,可在塔顶设置设备维护平台;(3)排水泵站通风:排涝泵站内通风系统的设计,确保泵站内空气流通。

给排水工程中的泵站设计规范要求

给排水工程中的泵站设计规范要求

给排水工程中的泵站设计规范要求泵站是给排水工程中的重要设施,在工程设计过程中,需要满足一系列规范要求,以确保泵站的正常运行和安全可靠。

以下是给排水工程中泵站设计的主要规范要求。

1. 泵站选址要求泵站的选址应遵循以下要求:- 地势平坦:泵站应选在地势平坦的区域,以便于泵站的布置和运行。

- 交通便利:泵站应位于交通便利的位置,以便于设备的安装和维护。

- 临近供电源和水源:泵站应尽量选址在供电源和水源附近,确保泵站运行所需的电力和水资源供应稳定。

2. 泵站结构要求泵站的结构设计应满足以下要求:- 建筑布置合理:泵房建筑布置应方便设备安装、维护和操作,并具备良好的通风、排烟和防潮等条件。

- 设备布置合理:应根据工程需求,合理布置泵、管道、阀门等设备,确保泵站运行的顺畅和高效。

- 结构牢固:泵房建筑物应具备足够的抗震、抗风和抗冲击能力,以确保设备的安全可靠性。

3. 泵站设备要求- 泵的选型要合理:根据工程需求、水质情况等因素,选择合适的泵,确保其性能稳定、高效。

- 设备的数量要合适:根据设计流量和扬程等参数,确定所需设备的数量和配置,以满足给排水系统的需求。

- 设备的布置要合理:泵的布置应方便于设备的维护和操作,并具备良好的排水和排气条件。

4. 泵站管道系统要求- 管道设计应合理:根据设计流量、扬程、管道材料等因素,合理选择管道的直径和材质,以减少阻力和泄漏。

- 管道布置应合理:管道应尽量缩短长度,减少转弯和弯头数量,以降低能耗和压力损失。

- 管道的连接要可靠:管道连接应采用合适的连接方式,确保连接牢固、密封可靠。

5. 泵站电气系统要求- 电气设备应符合规范:泵站的电气设备应符合国家和地方的相关电气安全规范,包括线路、开关箱、电机等。

- 配电系统应可靠:泵站的配电系统应具备备用电源和过载保护等功能,以确保泵站正常供电和设备的安全运行。

6. 泵站自动化控制要求- 控制系统可靠性要高:泵站的自动化控制系统应具备高可靠性,包括监测、控制和调节等功能,以实现对泵站设备的自动化操作。

给排水工程中的泵站设计与选型

给排水工程中的泵站设计与选型

给排水工程中的泵站设计与选型随着城市化进程的加快,给排水系统的建设越来越重要。

而在给排水系统中,泵站作为关键设施之一,发挥着不可替代的作用。

本文将就给排水工程中泵站设计与选型进行讨论,旨在深入探讨如何合理设计泵站,并选取最适合的泵站类型。

一、泵站设计泵站的设计至关重要,它直接关系到整个给排水系统的运行效率和稳定性。

在进行泵站设计时,我们需要考虑以下几个方面:1. 泵站的地理位置泵站的地理位置需要根据实际情况进行选择,在满足给排水系统运行要求的前提下,尽量将泵站选址在对周边环境影响较小的地方。

2. 泵站的功能需求根据给排水系统的规模和需求,确定泵站的功能需求,包括泵站的处理能力、排水能力等。

同时,还需要考虑到后期的扩展性,以便在系统需求变化时,能够进行相应的调整。

3. 泵站的结构布局泵站的结构布局需要合理设计,以保证设备的安全运行和方便维护。

通常,泵站的结构包括泵房、进水口、泵排系统等,我们需要根据实际需求确定每个区域的布置和大小。

4. 泵站的管道布局泵站管道的布局也是设计中的重要考虑因素。

合理的管道布局能够提高流体的输送效率,并减少能耗和运行成本。

在进行管道布局设计时,我们需要充分考虑泵站的结构特点和管道的流动特性。

二、泵站选型在泵站的选型过程中,我们需要根据实际需求选择最适合的泵站类型。

以下是一些常见的泵站类型介绍:1. 集中式泵站集中式泵站是指将多个泵安装在一个泵房中,通过集中控制来实现对整个给排水系统的运行。

这种类型的泵站通常适用于大型城市的给排水系统,其优点是结构紧凑、管理方便。

2. 分散式泵站分散式泵站是将多个小型泵分散布置在给排水管网中,每个泵站独立运行。

这种类型适用于小型城市或者农村地区的给排水系统,其优点是结构简单、维护方便。

3. 蓄能泵站蓄能泵站是利用水能转化为电能并存储起来,然后在峰时段通过发电机将电能再转化为水能,并通过泵进行供水。

这种类型的泵站适用于电能供应不稳定的地区,能够有效平衡供需关系。

泵站设计说明书

泵站设计说明书

设计说明书一、概述龙王嘴污水处理厂的近期处理水量为15*104m³/d,远期为30*104m³/d.污水厂采用A2/O工艺,一级处理部分为粗格珊泵房,采用合建式。

来水管径2000mm,水位标高为7.5m,受纳水体洪水位标高为36.23m(20年一遇),常水位标高为13m。

泵房地面标高15m。

污水厂一级处理按远期设计,泵房土建部分按远期设计,设备按近期设计,泵房之后构筑物的全部水头损失按10.5m计算。

二、泵站设计1.设计流量近期设计流量Q max=8125m³/d远期设计流量Qmax=16250m³/d2.设计扬程泵站内水头损失粗估为2米,泵房后水损为10.5米,安全水头取2米,则枯水位时H=13-(7.5-0.7)+10.5+2+2=20.8m洪水位时H=36.23-(7.5-0.7)+10.5+2+2=44.03m3.泵和电机根据设计流量选取350TSW-650Ⅰ型泵。

根据350TSW-650Ⅰ型泵的要求选用Y355M-8型电动机。

4.集水池集水池容积应大于单台泵5min的出水量。

有效水深取2m,平面面积取1002m。

5.机组基础尺寸长:L=1.4m 宽:B=1.4m 高:H=2.81m6.泵站类型排水泵站的类型取决于进水管渠的埋设深度、来水流量,水泵机组的型号和台数、水文地质条件以及施工方法等因素。

选择排水泵站的类型应从造价、布置、施工、运行条件等方面综合考虑,本次设计综合该工程中以上各因素确定泵站为合建式矩形泵站,进水方式为自灌式。

7.吸水管、压水管与其他管件吸水管:DN700mm铸铁管压水管:DN600mm铸铁管其他管件:喇叭口、90°弯头、闸阀、渐缩管、渐放管8.机组与管道布置参考设计规范相关数据进行布置9.泵房尺寸地面建筑高度:h=8.5m泵房长度:L=37.8m泵房宽度:B=11.6m泵房高度:H=11.4m。

排水一体化泵站标准

排水一体化泵站标准

排水一体化泵站标准
排水一体化泵站的标准包括以下方面:
1. 泵站设计流量和扬程计算应符合现行国家标准《室外排水设计规范》GB50014有关规定。

2. 泵站的进出水管标高和管径应与泵站外围管网相匹配。

3. 排水泵站水泵吸水管设计流速宜为/s,步泛流速宜为/s。

4. 泵站用一样的水泵,也可以用一个品牌的水泵。

5. 站房要有格栅或者精格栅,格栅可以安装在集水池也可单独建设格栅井。

格栅的整体宽度需要是进水管渠的2倍,用不锈钢或扁钢作为原料。

格栅的倾角是格栅清理方式决定的,人工清理的时候,要在70度之内;如果用机器清理,要在70-90度之间。

格栅上边和平台平行,下边要比进水管渠底低米,与池壁距离为。

6. 需要有检修阀门。

7. 施工前,施工单位应组织有关施工技术管理人员进行现场调查,了解现场情况,做好施工准备工作。

8. 泵站工程施工应严格按照设计和现行国家标准《给水排水构筑物工程施工与验收规范》CB50141的规定。

水泵提升装置、管道系统宜采用304及以上不锈钢材料。

以上是关于排水一体化泵站的标准,仅供参考,如需更专业更详细的建议,可咨询市政、排水或环境工程等领域的专家或相关行业协会。

排水泵站的设计

排水泵站的设计

作用
阻挡粗大 物质,保 护水泵
位置
进水池污 水入口处
参数
格栅 清渣方式
栅面与水面成60°~ 70°角,过栅流速0.6~ 1.0m/s,栅间空隙10~ 90mm(随水泵类型和大 小而定)
人工、机械, 目前一般采用 机械格栅
吸水管
每台泵布置单独旳吸水管,力 求短而直,以减小阻力损失
安装要求
吸水口设置喇叭口
轴流泵和混流泵


设计流量
入流管道流量旳120%
旳 选
选型要求
满足最大设计流量旳要求, 同步考虑雨水径流量旳宜少于2~3台,最佳选 用同一型号,可不设备用泵
合流泵站
另需装设小流量离心式污水泵 或小型旳轴流泵,以节省电能
进水池旳设计
调整池:雨水管 道旳断面一般很 大,敷设坡度较 小,故将管道本 身作为备用调整 池来利用
组合
便于安排设备, 需开挖法施工
对土质要求低, 可采用沉井法 施工
地下部分圆形, 地上部分矩形, 合用于小型泵站
5.3 雨水泵站旳设计
雨水旳地面径流量很大,雨水泵站旳 基建费用很高,使用率往往很低,只有当 地势平坦、管路较长或出水河道水位很高 时,才考虑设置雨水泵站。
雨水泵特点
出水量大扬程小

雨水泵选择
需要提升旳管段,并距排放水体较近,低洼处等
5.2 污水泵站旳设计
污水泵站是排水系统中旳主要构筑物
排水泵站设计中要处理旳问题
泵组旳选择 进水池容积计算拟定 泵站旳建筑形式及泵组与管道旳布置 起重设备旳选择和布置 电器设备和自动化设备旳选择
施工措施确实定 泵站旳建筑与构造设计
污水泵旳选择
根据最大时、平均 时、最小时流量及相应 旳全扬程,按照水泵旳 特征曲线选择水泵,要 求选用旳水泵在以上多 种情况下能高效运转。

排水泵站设计内容与步骤

排水泵站设计内容与步骤

排水泵站设计内容与步骤嘿,咱今儿就来聊聊排水泵站设计这档子事儿哈!你想啊,排水泵站就像是城市的“肾脏”,默默地工作,把那些多余的水给排出去,让咱的城市不被水淹咯。

那要设计这么个重要的玩意儿,都得考虑啥呢?首先就是选址啦!这可不是随随便便找个地儿就行的。

得找个合适的位置,既能方便排水,又不能影响周边的环境和居民生活。

这就好比你找房子,得交通便利、环境宜人吧?然后呢,得确定泵站的规模。

这可得根据排水量的大小来算,要是算小了,那水排不赢可就麻烦大了;要是算大了,那不就浪费资源嘛,多不划算呀!就像你买衣服,得合身才好呀,太大太小都不行。

接着就是设计泵房啦!这泵房就像是泵站的“心脏”。

里面的设备得安排得妥妥当当的,让它们能高效地工作。

什么水泵啦、电机啦、管道啦,都得各就各位,互相配合好。

这就像一支乐队,每个乐器都有自己的位置和作用,一起奏响美妙的乐章。

还有呀,排水泵站的进水和出水系统也很重要呢!进水口得设计得合理,让水能顺利地流进来;出水口也得通畅,不能有堵塞啥的。

这就跟人吃饭和排泄一样,都得顺顺当当的,不然不就出问题啦?再来说说电气系统。

这可是泵站的“大脑”呀,得保证泵站能正常运行,还得能应对各种突发情况。

就像人的大脑指挥身体一样,电气系统得指挥着泵站好好工作。

在设计的过程中,还得考虑很多细节呢!比如说,设备的维护和检修方便不方便呀,泵站的安全性高不高呀。

这就好比你买个东西,不仅要好用,还得好打理,还得安全可靠不是?咱可不能小看排水泵站设计这事儿,它关系到城市的安全和稳定呢!要是设计不好,一下大雨城市就变成“汪洋大海”,那可咋整?所以呀,得认真对待,每个环节都得考虑周全。

总之呢,排水泵站设计可不是个简单的活儿,得综合考虑各种因素,精心设计,才能让它发挥出最大的作用。

让我们的城市在雨水面前也能安然无恙,这可全靠这些精心设计的排水泵站啦!你说是不是这个理儿呢?。

排水泵站的设计与运行管理

排水泵站的设计与运行管理

排水泵站的设计与运行管理排水泵站在城市或工业区的排水系统中起着至关重要的作用。

其设计和运行管理将直接影响到城市的排水效果和环境的可持续发展。

本文将探讨排水泵站的设计原则、运行管理措施以及其在城市排水系统中的作用。

一、排水泵站设计原则排水泵站的设计应考虑以下几个原则:1. 合理选址:在选址时应考虑地理条件、地质地貌、工程施工及运营的便利性等因素,确保泵站在整个排水系统中的良好位置。

2. 泵站布局:泵站的布局要合理,包括进水口、水泵室、电气室、检修通道等功能区域的合理划分和布置,以方便设备维护和管理。

3. 设备选型:根据排水泵站的具体需求和设计规模,选用合适的排水泵、管道和自动化控制系统等设备,确保泵站的运行效率和可靠性。

4. 安全防护:泵站的设计应包括相应的安全防护设施,如火灾报警系统、自动排水系统等,以应对突发事故和降低安全风险。

5. 节能环保:在设计中应注重节能环保,采用高效节能的泵和控制设备,合理利用能源,并确保排水过程不对环境造成污染。

二、排水泵站运行管理措施为确保排水泵站的正常运行和延长设备的使用寿命,运行管理措施至关重要。

以下是一些常用的运行管理措施:1. 定期检修:对排水泵站的设备定期进行检查和维护,发现问题及时处理,更换磨损的零部件,保证设备的正常运行。

2. 运行监测:建立运行监测系统,实时监测泵站的运行状态、设备负荷、电能消耗等情况,及时发现异常情况并采取相应措施。

3. 停机维护:定期进行停机维护,对设备进行全面检修和清洗,清除污物和堵塞物,确保设备的正常运行和排水效果。

4. 应急预案:制定排水泵站的应急预案,明确紧急情况下的处置措施和责任分工,提高应对突发事件的能力。

5. 数据分析:对泵站的运行数据进行统计和分析,优化设备运行策略,提高排水系统的运行效率和节能环保水平。

三、排水泵站在城市排水系统中的作用排水泵站在城市排水系统中发挥着重要的作用,包括以下几个方面:1. 提升排水效率:排水泵站通过泵送水流,提升城市排水系统的排水能力,确保城市排水的高效运行和灾害防范。

排水泵站设计参数(精)

排水泵站设计参数(精)

职业教育水利水电建筑工程专业《水泵站》课程电子文本《水泵站》项目组2014年9月项目2 泵站工程规划 2.3 排水泵站工程规划 排水泵站设计参数5.2.4设计流量与设计扬程的确定 5.2.4.1排水泵站设计标准排水设计标准是确定排水站规模的重要依据,一般以涝区发生一定重现期的暴雨不受涝、渍为准。

应根据排水地区的排涝面积、暴雨特性和暴雨量,河网和湖泊的调蓄情况,以及作物的耐淹水深或耐淹历时情况等具体条件确定。

排涝设计标准通常采用流域内发生一定重现期连续若干天的暴雨所产生的多余水量,能够在规定时间内排除而不发生涝灾的表达方式。

例如,某一地区的排涝标准是“5年一遇3日暴雨,4天排至作物耐淹深度”。

5.2.4.2 设计流量影响排水流量的因素很多,有降雨量、降雨强度、历时、汇流时间、蒸发量、排水面积、地形、地势、湖泊沟港河网蓄水量、田间蓄水量、作物耐淹深度等,由于各地自然条件不同,推算排水流量的方法也不完全一致,设计时可根据各地经验,参照下述方法进行确定。

1)排水模数法排水区平均单位排水面积的最大排水流量称为排水模数。

排水模数法适用于产流历时小于排水历时的小面积排水区。

其计算公式为qA Q = (5—3)式中: Q ——设计排水流量,s m /3;q ——设计排水模数,()23/hm s m ⋅;A ——控制的除涝排水面积(2hm )。

2)平均排除法当排水区面积较小,且区内只有分散的湖泊、沟港和河网时,一遇到暴雨,全部面积上的总产水量除田间滞蓄和湖泊、河网、沟港滞蓄一部分外,均需由泵站在规定排水历时排出,设计流量可按平均排除法确定,一般按下式计算:[]t T VCP A h P A Q ⋅⋅-'+-=36001000)( (5—4)式中 Q ——泵站设计流量(s m /3);A ——排水区内水田面积(km2);P ——设计暴雨量(mm ); h ——设计暴雨量(mm );A '——排水区内旱地和非耕地面积(km 2);C ——旱地和非耕地暴雨径流系数,随地区而变,各省水文站均有观测总结资料可供选用;V ——调蓄容积(3m );T ——排水天数(d );t ——每天开机小时数,一般为20~24h ,中小型泵站取20~22。

排水泵站全套设计施工全图

排水泵站全套设计施工全图
启闭机及闸4A水泵基础螺拴平面位置图水泵安装中心线F402802220601002806402040螺栓平面位置及(A、F)详图水泵基础2 20予埋螺栓F4001251252501050420150480400200200540520800400200200B540800108052016007200水泵基础予埋螺拴4 33L2DL2LLD/2EH1予留孔n-aXaP深DXDsH2d=150B400d=150400150150505050150150504004-M18予埋S=20MM钢板予埋S=20MM钢板Hd=150H3d=150250250500500250250200401812012HHH1H2H3SDEDXDD1XD1LL2Pn-axaD1XD1各部尺寸代号400250400840X840800X800>4008080020>8008004900 4400 尺 寸10-100X1001313221拉杆名 称序号23手电动启闭机数 量44个立 面 图平 面 图B 向 图启闭机基座铆固板大样图1:201:251:501:50门按装图说明:1、本图尺寸以毫米计。 2、水泵升降轨道及按装螺栓、螺母均由水泵生产厂家配套供给。说明:1、本图尺寸以毫米计。导轨导轨1:101:2.540闸体ZMF—700闸门配置台单位规格0444个根DDQ-5ZMF—800ZMF—700按装尺寸1#稳压井工艺1-1断面图11222-2断面图1:20平 面 图1:201500100020020010010020050050050050010020020010010026003600100200200100井盖及盖座见S147(17~2)排水管DN2排水管套管DN600(见S312)进水管DN1排水管套管DN600(见S312)进水管DN200进水管DN400出水管DN400排水管套管DN200(见S31

水泵站初步设计 毕业设计

水泵站初步设计 毕业设计

水泵站初步设计毕业设计水泵站初步设计20031.设计任务与基本资料1.1 设计任务完成胜利排水泵站的初步设计1.2 建站目的为对某市用水环境进行综合治理,满足全市排污排涝等需求,拟在该市东区建一座排水泵站,将水排人外河,市内有一环卫河自西向东,市内外泄水流可汇人南北流向的外河一上龙河。

1.3 设计标准水泵站按《泵站设计规范》和《室外给水排水设计规范》的标准,该站为三级建筑物。

1.4 基本资料(1)地形资料:环卫河自西向东,河底高程4m ,底宽4m ,外河为南北流向。

防洪堤顶高程14.5m ,堤坡底为1:2.5,建站地点高程9m 。
