激光雕刻机常见故障及解决方法讲解

合集下载

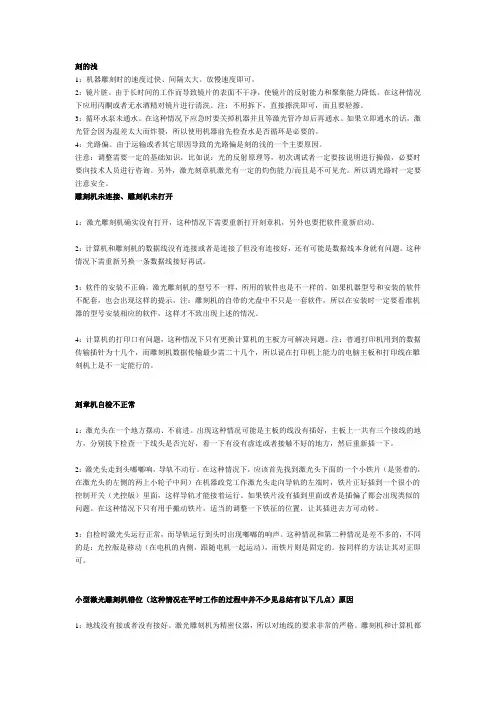

国内激光雕刻机刻章机的故障与解决方法

刻的浅1：机器雕刻时的速度过快、间隔太大。

放慢速度即可。

2：镜片脏。

由于长时间的工作而导致镜片的表面不干净，使镜片的反射能力和聚集能力降低。

在这种情况下应用丙酮或者无水酒精对镜片进行清洗。

注：不用拆下，直接擦洗即可，而且要轻擦。

3：循环水泵未通水。

在这种情况下应急时要关掉机器并且等激光管冷却后再通水。

如果立即通水的话，激光管会因为温差太大而炸裂，所以使用机器前先检查水是否循环是必要的。

4：光路偏。

由于运输或者其它原因导致的光路偏是刻的浅的一个主要原因。

注意：调整需要一定的基础知识，比如说：光的反射原理等，初次调试者一定要按说明进行操做，必要时要向技术人员进行咨询。

另外，激光刻章机激光有一定的灼伤能力/而且是不可见光。

所以调光路时一定要注意安全。

雕刻机未连接、雕刻机未打开1：激光雕刻机确实没有打开，这种情况下需要重新打开刻章机，另外也要把软件重新启动。

2：计算机和雕刻机的数据线没有连接或者是连接了但没有连接好，还有可能是数据线本身就有问题。

这种情况下需重新另换一条数据线接好再试。

3：软件的安装不正确，激光雕刻机的型号不一样，所用的软件也是不一样的。

如果机器型号和安装的软件不配套，也会出现这样的提示。

注：雕刻机的自带的光盘中不只是一套软件，所以在安装时一定要看准机器的型号安装相应的软件，这样才不致出现上述的情况。

4：计算机的打印口有问题，这种情况下只有更换计算机的主板方可解决问题。

注：普通打印机用到的数据传输插针为十几个，而雕刻机数据传输最少需二十几个，所以说在打印机上能力的电脑主板和打印线在雕刻机上是不一定能行的。

刻章机自检不正常1：激光头在一个地方摆动、不前进。

出现这种情况可能是主板的线没有插好，主板上一共有三个接线的地方，分别拔下检查一下线头是否完好，看一下有没有虚连或者接触不好的地方，然后重新插一下。

2：激光头走到头嘟嘟响，导轨不动行。

在这种情况下，应该首先找到激光头下面的一个小铁片（是竖着的，在激光头的左侧的两上小轮子中间）在机器政党工作激光头走向导轨的左端时，铁片正好插到一个很小的控制开关（光控版）里面，这样导轨才能接着运行。

激光雕刻机常见故障及解决方法

激光雕刻机常见故障及解决方法一、激光头不发光1、按操作面板测试键观查电流表状态：①没电流：检查激光电源电源是否接通、高压线是否松动或脱落，信号线是否松动；②有电流：检查镜片是否破碎、光路是否严重偏移；2、检查水循环系统是否正常：①不通水：检查水泵是否损坏或没通电；②通水：检查进水口、出水口是否接反或水管破裂；3、能点射,能自检,发送数据不发光(检查电脑设置是否正确)二、雕刻深浅不一或刻不深1、检查水循环系统水流是否流畅（水管弯折或水管破裂）；2、检查焦距是否正常(重新校正)；3、检查光路是否正常（重新校正）；4、检查版材上铺纸是否过厚，水量是否过多（重新更正）；5、检查横梁是否平行（调节两边皮带）；6、检查镜片是否破碎（更换）；7、检查镜片或激光管发射端是否受污染（重新清洗）；8、检查水温是否高于30℃（更换循环水）；9、检查激光头或聚焦镜是否松动（加紧）；10、激光电流光强须达到8mA；11、激光管老化（更换：保修期不收费）；三、复位不正常1、检查传感器是否沾灰、接触不良或受损（擦净传感器上的灰尘或更换）；2、检查柔性导带数据线是否接触不良或损坏（修剪数据线重新拔插或更换数据线）；3、检查地线接触是否可靠或高压线是否受损（重新接地或更换高压线）；4、电机线接触不良。

四、漏刻1、初始化不正确，已发送数据（更正）；2、操作顺序颠倒（重新输出）；3、静电干扰（检查地线是否脱落）；五、清扫勾边错位、不闭合1、编辑好的文件是否正确（重新编辑）；2、所选目标是否超出版面（重新选取）；3、检查软件参数设置是否正确（重新设置）；4、电脑系统有误（重新安装操系统及软件）；5、检查左右皮带松紧是否一致或后端皮带是否太松（皮带加紧）；6、检查皮带或同步轮是否打滑、跳齿（加紧同步轮或皮带）；7、检查横梁是否平行（重新调节左右皮带）；六、电脑不能输出1、检查软件参数设置是否正常（重新设置）；2、雕刻机是否先按定位起动再输出（重新输出）；3、检查机器是否事先没复位（重新更正）；4、检查输出串口是否与软件设置串口一致（重新设置）；5、检查地线是否可靠，静电是否干扰数据线（重新接地）；6、更换电脑串口输出测试；7、重新安装软件并重新设置测试；8、格式化电脑系统盘重新安装软件测试；9、主板串口损坏需维修或更换。

激光雕刻机故障排除[整理版]

激光雕刻机故障排除一.开机无动作或复位不正常1.察看机器液晶显示屏或日光灯是否有显示或亮①如无显示，检查供电系统或主电源保险丝。

②如有显示，检查控制板卡上的指示灯是否亮。

如不亮，说明控制板卡无供电，检查开关电源是否有问题或通电不正常。

如开关电源无故障，则是控制板卡故障。

2.察看驱动器指示灯①如不亮，检查供电开关电源电压输出是否正常。

如不正常，则是开关电源故障或开关电源不通电。

②如指示灯亮，检查电机线接触是否良好。

二.机器无激光1.若激光管内有激光①检查激光管出光口处的激光强度，并清洁激光管的出光口。

②若发现激光管内激光颜色明显不正常，则基本可判定激光管漏气或已老化，应尝试更换激光管。

③若激光管内激光颜色正常，出光口强度正常，则调整光路进行测试。

2.若激光管内无光①检查循环水是否通畅。

②如循环水通畅，短接水保护进行测试。

③检查激光电源供电是否正常。

④检查激光电源相关的接线是否可靠，沿线缆检查，是否有不正常之处。

⑤更换激光电源或控制板卡进行测试。

三.工作过程中自动复位、中途停刻、漏刻、乱刻主要是控制面板、连接线松动、主板、接地线不可靠和轻微高压打火故障引起。

1.检查机器接地状况，测量地线是否达标（对地电阻不应大于5欧姆），需要改造地线，达到相关标准。

2.检查连接线是否有松动或控制面板按键接触不良现象。

3.机器所在位臵是否有，强电强磁干拢。

4.查看原始图形是否有错误，如图形有交叉，未闭合，缺笔画等，改正图形中的错误，再输出测试。

5.如输出其他图形无问题存在，说明图形错误需重新输出或重新制作图形。

6.查看激光管或激光电源是否有打火现象或断开激光电源供电进行测试。

7.问题仍然存在，更换主板、电脑测试。

四.光斑散、不聚焦、镜筒发热1.激光管水温过高。

2.镜片污染严重。

3.激光管支架位臵不合理，使管子内部变形。

4.光路偏，聚焦效果差，它是引起聚焦筒发热主要原因。

5.镜片选择不合理，调节焦距时，没有考虑加工深度，引起聚焦效果差。

激光刻字机的维护知识

激光刻字机的维护知识激光刻字机作为一种高精度、高效率的雕刻设备，在各行各业都有广泛的应用。

为了保障激光刻字机的正常运行，延长设备的使用寿命，需要掌握一些基础维护知识。

下面我们将从常见故障和解决方法、保养维护以及安全操作等方面介绍激光刻字机的维护知识。

常见故障和解决方法切割不干净激光刻字机切割不干净可能是由于镜头、镜片上的灰尘或污渍导致的。

此时可以先拆下镜头、镜片进行清洗，保持其清洁干净。

故障报警激光刻字机开启后，如不能正常启动，可能是故障报警导致的。

此时可以逐项检查激光管、风扇、电路板等部件是否损坏，排除故障，重新开机使用。

制作速度慢激光刻字机在制作图案时，速度过慢可能是由于切割功率不足或加工条件不佳导致的。

此时可以调整切割功率或调整加工条件，提高制作速度。

保养维护激光管的保养保养激光管的关键在于保持其长期的使用寿命。

激光管在使用后，需要对其进行冷却处理，避免热度对激光管的损坏。

同时，还需要对激光管进行定时的清洁、更换、维护等操作，减少使用中可能出现的问题。

电机的保养电机在使用中也需要定期的维护保养，尤其是在高负荷情况下更需要加强保养。

对于电机，需要定期进行检查，清理其内部的电机碎片、灰尘等，清洗电气油并替换黄胶带，从而保证电机运转的顺畅稳定。

光学元件的保养激光刻字机中的光学元件很容易受到灰尘或者碎片的污染，导致切割效果降低。

因此，需要定期抽真空清洁机器内部，保持光学元件的干净，减少光污染，提高切割质量。

安全操作在操作激光刻字机时，需要注意以下安全要求：•必须安装适配器，并要求保证适配器的质量和配合度。

•应先了解设备的使用操作规程、工作原理、注意事项以及维护保养方法。

•通过对激光输入、输出、电机、传感器和电脑控制等各方面的检查，确保整个系统安全可靠、功能正常。

•调整设备视角时，要慢慢调整，以免错觉时击碰或伤害到其他人的安全。

•长时间工作机器温度会升高，如果发现急速升温、出现烟雾等情况时，应立即停机检查，确保设备不会迅速损坏或产生危险。

激光雕刻机常见疑难问题解及决方法

激光雕刻机常见疑难问题解及决方法1.激光管安装支点要合理，支点应在激光管总长的1/4处,否则造成激光管光斑模式变坏，有些工作一段时间光斑变成几个点，致使激光功率下降无法达到要求，造成不断地换管,认真阅读《激光管使用注意事项》。

2.冷却系统要接地,经常清洗水箱和水路,制冷温控水箱温控点要合理，否则造成激光管容易破损和结露功率下降、管的冷水头脱落、寿命大大缩短，有时无法工作，造成不断换管。

3.水保护应经常检查清洗，冷却水经常不能冲开水保护浮子开关或水保护浮子开关不复位，不能采用短接方法解决燃眉之急。

冷却水质要好，水嘴铝质氧化物太严重，使用一段时间就要定期清洗水泵和水管、水保护里的污垢，否则造成激光管爆裂或冷水头脱落。

4.吸风装置应定期检查清理，把风机风管清理干净.否则很多烟雾灰尘排不出去，严重快速地污染镜片和激光管,使各机械电子部件容易氧化造成接触不好。

5.聚焦镜和反光镜检查，工作一会镜架就发热，镜片表面变色生锈；脱膜开裂都是属于要更换的对象，特别是很多客户用大气泵和空压机，这样在聚焦镜片上就很快积水，所以必须按时检查镜片（激光管出光口）光路系统的清洁和质量好坏。

6.机器工作环境不能太恶劣，如果环境温度高于30度，低于18度下，灰尘太多，空气污染严重，这样机器严重受损，故障率不断上升；潮湿环境下各电器配件很容易出问题。

所以在此特别提醒客户要改善工作环境和对机器经常进行维护保养。

7.用电电网功率要匹配。

整台设备的各部分电源分布和接触点要良好(风机、水冷机、激光机、激光电源、电脑要独立供电)。

8.激光管工作电流要合理，不能长期处于90-100光强工作；要合理化应用激光和节约激光能源；光路系统要清洁正确，否则致使激光管过早老化和破裂,所以激光机工作时光强应调在50-60%然后再根据材料来调整工作速度，这样才是激光管最佳的工作状态。

9.底板和所加工的材料要平整，否则引起焦距不一致有些地方切不穿，这样就要把光强加大，也会致使激光管快速老化。

激光雕刻机常见故障及解决方法讲解

激光雕刻机常见故障及解决方法一、激光头不发光1、按操作面板测试键观查电流表状态:(超高速机 , 低速机有配电流表 , 其它机型未配 , 可自行加装①没电流:检查激光电源电源是否接通、高压线是否松动或脱落, 信号线是否松脱断开;②有电流:检查镜片是否破碎、光路是否严重偏移;③激光管或激光电源有问题 ;④主板或接线板是否有问题 ;2、检查水循环系统是否正常:①不通水:检查水泵是否损坏或没通电;②通水:检查进水口、出水口是否接反或水管破裂;③水保护是否损坏 , 水保护线是否断掉 ;3、能点射 , 能自检 , 发送数据不发光 (检查电脑设置是否正确二、雕刻深浅不一或刻不深1、检查水循环系统水流是否流畅(水管弯折或水管破裂 ;2、检查焦距是否正常 (重新校正 ;3、检查光路是否正常(重新校正 ;4、检查版材上铺纸是否过厚,水量是否过多(重新更正 ;5、检查横梁是否平行(调节两边皮带 ;6、检查镜片是否破碎(更换 ;7、检查镜片或激光管发射端是否受污染(重新清洗 ;8、检查水温是否高于 30℃ (更换循环水 ;9、检查激光头或聚焦镜是否松动(加紧 ;10、激光电流光强须达到 8mA ;11、激光管老化(更换:保修期不收费 ;12、小车滑块间隙大 (更换 ;13、主板有问题 (更换 ;14、激光电源有问题 (更换 ;三、复位不正常1、检查传感器是否沾灰、接触不良或受损(擦净传感器上的灰尘或更换 ;2、检查柔性导带数据线是否接触不良或损坏(修剪数据线重新拔插或更换数据线 ;3、检查地线接触是否可靠或高压线是否受损(重新接地或更换高压线 ;4、电机线接触不良 ;5、驱动器或驱动块有问题 ;6、 1/M松 , 电阻排有问题 , 小板有问题均会复位不正常 ;四、漏刻1、初始化不正确,已发送数据(更正 ;2、操作顺序颠倒(重新输出 ;3、静电干扰(检查地线是否脱落 ;4、激光电源高压线断开;5、主板问题;6、激光管坏 , 功率不稳定;7、激光电源问题;五、清扫勾边错位清扫勾边错位、、不闭合1、编辑好的文件是否正确(重新编辑 ;2、所选目标是否超出版面(重新选取 ;3、检查软件参数设置是否正确(重新设置 ;4、电脑系统有误(重新安装操系统及软件 ;5、检查左右皮带松紧是否一致或后端皮带是否太松(皮带加紧 ;6、检查皮带或同步轮是否打滑、跳齿(加紧同步轮或皮带 ;7、检查横梁是否平行(重新调节左右皮带 ;8、小车滑块和金属滚轮有问题;六、电脑不能输出1、检查软件参数设置是否正常(重新设置 ;2、高速机 , 低速机才需要按;3、检查机器是否事先没复位(重新更正 ;4、检查输出串口是否与软件设置串口一致(重新设置 ;5、检查地线是否可靠,静电是否干扰数据线(重新接地 ;6、更换电脑串口输出测试;7、重新安装软件并重新设置测试;8、格式化电脑系统盘重新安装软件测试;9、主板串口损坏需维修或更换。

数控激光雕刻机常见故障及解决方法

激光雕刻机常见故障及解决方法雕刻机器常见问题及解决办法激光雕刻机维修方法[注意事项]机床应严格接地！严禁雷电天气开机！严禁弯曲或堵住冷却水管！严禁激光器长时间满功率运行！严禁将手机等通讯设备靠近机器，尤其在雕刻时！[保护保养]产品质量是企业的生命，其重要性不言自明。

设备平时需要保养，这一点尤其重要，它直接影响机器的寿命和精度。

因此；（1）要求每天定时定量进行清洁，去除台面、限位器和导轨上的杂物，并在导轨上喷润滑油；（2）要定时清除工件收集箱里的废料，以防废料过多堵塞抽风口；（3）每半个月定时清洗冷水机，排尽机内脏水，再加满新的纯净水（水变脏会影响出光效果）（4）反射镜和聚焦镜片要隔6-8小时用专用清洗液擦洗一次，擦洗时要用棉签或棉棒蘸清洗液从聚焦镜中心向边缘按逆时针方向擦洗，同时应小心以防划伤镜片；（5）室内环境会对机器的寿命产生影响，特别是潮湿和多尘环境。

潮湿环境容易使反射镜片生锈，同时也容易造成电路短路或激光器放电打火.1、硬件部分问题1 ：打开软件时，电脑提示“打开卡失败，请检查卡”的提示.解决方法:1.检查板卡的驱动程序有没有装好，或把板卡换一个PCI插槽；2.把两根数据连接线重新安装，检查有没有断针的现象；3.板卡有问题，更换板卡.问题2: 打开软件时提示：三轴报警，初始化错误四号.解决方法:1．检查电脑与机器的两根数据线有没有接好；2．检查控制箱内的转接板的保险丝是否烧掉，换保险丝；3. 检查5V12V电源是否正常供电.问题3: 雕刻时出现错位，或尺寸不对.解决方法:1．检查雕刻软件的路径正确与否；2．检查丝杆的间隙大小及光杆的紧固螺丝有没有松动；3．检查软件参数的设置正确.问题7: 打开软件开机时，出现轴关闭.解决方法:1．驱动器的问题或电脑输出信号线接触不良；2．马达线接触不良.问题8: 雕刻过程中出现限位现象.解决方法:1．检查雕刻路径是否超过雕刻范围；2．检查限位品是否完好问题9: 开机时机器不通电.解决方法:1．检查启动按钮线是否接好及按钮是否烧坏；2．检查急停开关是否处于按下状态。

激光机常见故障及排除方法

10、激光电流光强须达到8mA；11、激光管老化（更换：保修期不收费）；
三、复位不正常上的灰尘或更换）；2、检查柔性导带数据线是否接触不良或损坏（修剪数据线重新拔插或更换数据线）；3、检查地线接触是否可靠或高压线是否受损（重新接地或更换高压线）；4、电机线接触不良。
四、漏刻
1、初始化不正确，已发送数据（更正）；2、操作顺序颠倒（重新输出）；3、静电干扰（检查地线是否脱落）；
五、清扫勾边错位、不闭合
1、编辑好的文件是否正确（重新编辑）；2、所选目标是否超出版面（重新选取）；3、检查软件参数设置是否正确（重新设置）；4、电脑系统有误（重新安装操系统及软件）；5、检查左右皮带松紧是否一致或后端皮带是否太松（皮带加紧）；6、检查皮带或同步轮是否打滑、跳齿（加紧同步轮或皮带）；7、检查横梁是否平行（重新调节左右皮带）；
二、雕刻深浅不一或刻不深
1、检查水循环系统水流是否流畅（水管弯折或水管破裂）；2、检查焦距是否正常(重新校正)；3、检查光路是否正常（重新校正）；4、检查版材上铺纸是否过厚，水量是否过多（重新更正）；5、检查横梁是否平行（调节两边皮带）；6、检查镜片是否破碎（更换）；7、检查镜片或激光管发射端是否受污染（重新清洗）；8、检查水温是否高于30℃（更换循环水）；9、检查激光头或聚焦镜是否松动（加紧）；
七、不能计算路径
1、检查设置路径的计算方法是否正确；2、检查图形文件格式是否正确（重新更正）；3、卸除软件重新安装并设置；
八、电脑常见问题
1、字体逐渐减少（重新安装操作系统）；2、数据量太大不能计算激光路径（等待一段时间或加大电脑内存）；3、计算路径长时间没响应，重新启动电脑测试.
六、电脑不能输出
1、检查软件参数设置是否正常（重新设置）；2、雕刻机是否先按定位起动再输出（重新输出）；3、检查机器是否事先没复位（重新更正）；4、检查输出串口是否与软件设置串口一致（重新设置）；5、检查地线是否可靠，静电是否干扰数据线（重新接地）；6、更换电脑串口输出测试；7、重新安装软件并重新设置测试；8、格式化电脑系统盘重新安装软件测试；9、主板串口损坏需维修或更换。

激光雕刻机常见问题之激光头不出光

激光雕刻机常见问题之激光头不出光激光开关没有打开。

在面板上有激光开关的按钮，按下去为开，弹起为关。

光路偏。

在光路偏的幅度比较大的情况下也会出现这样的问题（即光偏到镜片以外了）。

关于光路的调节在前面已经讲到，在这就不多说了，参考前面的讲解调整一下即可。

按操作面板测试键观查电流表状态：没电流：检查激光电源电源是否接通、高压线是否松动或脱落，信号线是否松动；有电流：检查镜片是否破碎、光路是否严重偏移。

检查水循环系统是否正常不通水：检查水冷机是否没通电或损坏；通水：检查进水口、出水口是否接反或水管破裂。

能点射,能自检,发送数据不发光(检查电脑设置是否正确)激光电源损坏：给激光电源供电后，看看风扇是否正常运行，如果不正常运行，则说明激光电源出现问题。

这是就需要更换电源。

检查电源的数据线，如下图所示：电源数据线的各个角的定义：（为100W以下的激光管常用的电源）1脚为H（TH）输入信号，开关光的控制，高电平（3V）时出光，低电平（0.3V）时不出光；2脚为L（TL）输入信号，开关光的控制，高电平（3V）时出光，低电平（0.3V）时不出光；3脚为P（WP）输入信号，开关光的控制，高电平（3V）时出光，低电平（0.3V）时不出光；4脚为G信号地，此脚必须和激光机的机壳、控制板的地相连；5脚为IN输入信号，激光功率的控制端，可用0-5V的模拟信号控制，也可以用5V为振幅的PWM信号控制；6脚为5V输出电源，其最大输出电流为20mA。

如果在5脚和6脚中间连接一个电阻，可以增大激光的电流，提高激光的功率；7脚为激光电源的地线；8脚为激光电源的负极；9脚为激光电源的正极；先检测，MPC6535板卡是否提供信号，在连续让激光出光的时候，用万用电表（万用电表的正极放在高电平输入信号1脚上，负极放在4脚地线上），测试高电平输入信号1脚和激光控制信号3脚，看看万用电表上的电压，如果电压远小于3V，则MPC6535板卡不能提供信号。

雕刻日常问题解决办法

雕刻日常问题解决办法
１、雕刻输出后激光头不动
●确定激光雕刻机是否处于连机状态；
●检查打印电缆是否脱落；
●打印口锁死造成，解决办法可将激光雕刻机和计算机都关闭，然后从新启动计算机；
●检查雕刻主板指示灯是否亮，若不亮则主板电源没有提供２４V电源
２、雕刻时不出光
●检查操作面板上的激光开关是否安下;
●检查操作面板上的电流调节旋转是否处于最小位置;
●检查循环水是否正常;
●检查光路是否正常;
●激光管是否损坏或寿命到期;
●激光电源板故障,请更换激光电源。

3、雕刻时图像正常,但效果不好
●检查雕刻平面与焦点是否重合;
●检查光路是否正常;
●激光管是否老化;
●绘图仪是否磨损严重。

4、小车和大车行走时发出异常响声
●检查行走机构是否处于潮湿导致光控元件失效;
●光控开关坏或光控板上的插件接触不好;
●光控开关挡片偏斜或脱落;
●雕刻主板上的插件接触不好或电机驱动电路工作不正常。

5、启动机器后不复位或雕刻是运行不正常
●电机接线脱落造成;
●扁平电缆损坏或接插件故障造成;
●主板电源没有供电;
●雕刻机主板故障,须更换以后再试;
●打印口锁死造成,可将激光雕刻机和计算机都关闭,然后重起机器。

激光雕刻机常见故障及解决方法

激光雕刻机常见故障及解决方法一、激光头不发光1、按操作面板测试键观查电流表状态：(超高速机,低速机有配电流表,其它机型未配,可自行加装)①没电流：检查激光电源电源是否接通、高压线是否松动或脱落，信号线是否松脱断开；②有电流：检查镜片是否破碎、光路是否严重偏移；③激光管或激光电源有问题;④主板或接线板是否有问题;2、检查水循环系统是否正常：①不通水：检查水泵是否损坏或没通电；②通水：检查进水口、出水口是否接反或水管破裂；③水保护是否损坏,水保护线是否断掉;3、能点射,能自检,发送数据不发光(检查电脑设置是否正确)二、雕刻深浅不一或刻不深1、检查水循环系统水流是否流畅（水管弯折或水管破裂）；2、检查焦距是否正常(重新校正)；3、检查光路是否正常（重新校正）；4、检查版材上铺纸是否过厚，水量是否过多（重新更正）；5、检查横梁是否平行（调节两边皮带）；6、检查镜片是否破碎（更换）；7、检查镜片或激光管发射端是否受污染（重新清洗）；8、检查水温是否高于30℃（更换循环水）；9、检查激光头或聚焦镜是否松动（加紧）；10、激光电流光强须达到8mA；11、激光管老化（更换：保修期不收费）；12、小车滑块间隙大(更换);13、主板有问题(更换);14、激光电源有问题(更换);三、复位不正常1、检查传感器是否沾灰、接触不良或受损（擦净传感器上的灰尘或更换）；2、检查柔性导带数据线是否接触不良或损坏（修剪数据线重新拔插或更换数据线）；3、检查地线接触是否可靠或高压线是否受损（重新接地或更换高压线）；4、电机线接触不良;5、驱动器或驱动块有问题;6、1/M松,电阻排有问题,小板有问题均会复位不正常;四、漏刻1、初始化不正确，已发送数据（更正）；2、操作顺序颠倒（重新输出）；3、静电干扰（检查地线是否脱落）；4、激光电源高压线断开；5、主板问题；6、激光管坏,功率不稳定；7、激光电源问题；五、清扫勾边错位、不闭合清扫勾边错位、1、编辑好的文件是否正确（重新编辑）；2、所选目标是否超出版面（重新选取）；3、检查软件参数设置是否正确（重新设置）；4、电脑系统有误（重新安装操系统及软件）；5、检查左右皮带松紧是否一致或后端皮带是否太松（皮带加紧）；6、检查皮带或同步轮是否打滑、跳齿（加紧同步轮或皮带）；7、检查横梁是否平行（重新调节左右皮带）；8、小车滑块和金属滚轮有问题；六、电脑不能输出1、检查软件参数设置是否正常（重新设置）；2、高速机,低速机才需要按；3、检查机器是否事先没复位（重新更正）；4、检查输出串口是否与软件设置串口一致（重新设置）；5、检查地线是否可靠，静电是否干扰数据线（重新接地）；6、更换电脑串口输出测试；7、重新安装软件并重新设置测试；8、格式化电脑系统盘重新安装软件测试；9、主板串口损坏需维修或更换。

激光雕刻机常见故障及解决方法

激光雕刻机的使用过程中出现不出光的问题将要如何解决

激光雕刻机的使用过程中出现不出光的问题将要如何解决激光雕刻机的投资不多，很适合个人开店，但主要是需要先确定好雕刻的材料来源和销路。

这样对想创业的你来说，才有备无患。

但在激光雕刻机的使用过程中出现不出光的问题将要如何解决呢，下面将介绍不出光的原因和解决办法1. 首先检查激光管本身是否被照亮。

(在出光口测试)激光管发光，检查透镜是否损坏，光路是否偏移。

2. 激光管光不出光，检查水循环是否正常，(查看水流是否畅通)如无水流或水流不畅，清洗水泵，将水管拉直。

3.水循环正常。

看激光功率指示灯是否亮，电源风扇是否旋转。

如果不旋转，则激光电源断开，更换激光电源。

4. 按下激光功率点发射键，如没有激光功率或其中一根激光管有故障。

5. 如果短路的水保护信号线仍不亮，则主板或接线端子有故障。

启动时没有动作1. 机器电源开关灯亮不亮。

如果没有点亮，请检查电源系统或主电源保险丝。

2. 如果有显示，请检查新型号的主板参数。

如果参数不正确，则写入正确的参数。

3.参数是正确的，仍然没有动作，主板或驱动器是错误的。

清洁和浅1. 检查工作时的光强和转速，水温等转速过快，光强过小，水温过高，增大光强，降低转速，更换循环水。

2. 查看钩子深度是否正常，如正常，增加图形分辨率或扫描精度。

3.钩子还是很浅，或者深度很浅，镜头脏了或者损坏了，光路偏移了。

4. 连接电流表看电流是否能达到20MA，但深度仍然不够，激光管老化，更换激光管。

这台机器有时有光，有时没有光1. 检查镜头是否脏或损坏，光路是否偏移严重，清洗或更换镜头，调整光路。

2. 镜头的光路是否正常，检查水循环是否正常，如遇水断续时，清洗或更换水泵，并疏通水管。

3.水循环正常，可能是水保护故障，故更换水保护。

4. 如果问题持续存在，主板、激光电源和激光管都可能引起这种现象。

更换以上配件，找出原因。

图形输出的大小不正确。

1. 检查图的实际尺寸，如果没有问题，改变机器传动细分，按运动、脉冲。

激光雕刻机常出现的问题-淄博远辉光电

激光雕刻机唱出现的问题
现在机器出现的问题，
1、开关电源容易坏；
2、机器运行不稳定；
3、电控有时出现问题
对于现在这些问题；我们可以采取以下措施：
1、开关电源容易坏，我们换一个厂家，找一家电源质量好一些的合作。

2、机器运行不稳地，影响机器稳定的因素很多，
机械的安装的精度，导轨之间是否平行，两皮带之间是否有错位。

电控方面：焊线是否牢固，焊接口是否平滑，焊接时不要有毛刺，而且要均匀的焊接在一起。

信号线要用屏蔽线，电源线和信号线在一块是受到干扰，电源前要加滤波器，电源线滤波器的作用是防止设备本身产生的电磁干扰进入电源线，同时防止电源线上的干扰进入设备。

220V电源线不要围绕控制盒走线，那样会带来电磁干扰，走线时尽量走一边。

激光雕刻机常见故障排除

目录：一、开机无动作或者复位不正常二、机器无激光三、刻不深、切不快、雕刻深浅不一四、工作过程中自动复位、中途停刻，漏刻，乱刻五、光斑散、不聚焦、镜筒发热六、清扫底部不平七、连续出光、发光断断续续、电流不稳或不受控制八、高压打火九、小光强不稳定十、关于设备火线零线地线接线方法十一、玻璃CO2激光管使用注意事项十二、光路调整一、开机无动作或者复位不正常（1）察看机器液晶显示屏或日光灯是否有显示或亮。

A:如无，检查供电系统或主电源保险丝；B:如有显示，检查控制板卡上的指示灯是否亮，如不亮，说明控制板卡无供电，检查开关电源是否有问题或通电不正常，如开关电源无故障，则是控制板卡故障。

（2）察看驱动器指示灯。

A:如不亮，检查供电开关电源电压输出是否正常，如不正常则是开关电源故障或开关电源不通电B:如指示灯亮，检查电机线接触是否良好。

(关键处：供电，保险丝，控制板卡，驱动器，开关电源，线路)二、机器无激光(1)观察激光管内出光情况,若激光管内有激光。

A:检查激光管出光口处的激光强度，并清洁激光管的出光口。

B:若发现激光管内激光颜色明显不正常，则基本可判定：激光管漏气或已老化，应偿试更换激光管。

B:若激光管内激光颜色正常，出光口强度正常，则调整光路进行测试。

(2)若激光管内无光。

A:检查循环水是否通畅B:如循环水通畅，短接水保护进行测试。

C:检查激光电源供电是否正常。

D:检查激光电源相关的接线是否可靠，沿线缆检查，是否有不正常之处。

E:更换激光电源或控制板卡进行测试。

(关键处：激光管，循环水，水保护，激光电源，信号线，控制板卡)三、刻不深、切不快、雕刻深浅不一激光对材料的加工深度及加工速度不足的直接原因是：激光加工的有效功率密度小。

对于相同的材料，激光的加工效果主要取决于激光加载在加工材料上的光功率密度（注意：不是功率），光功率密度是指在单位面积上的功率，计算公式为：激光功率密度＝激光功率/ 激光光斑面积由止式可得以下解决方案分类两类：加大激光功率或减小聚焦光斑尺寸；加大最终聚焦时的激光功率1.检查、清洁激光管的出光口检查、清洁镜片，若镜片受损，应及时更换镜片。

激光雕刻机维修手册

激光雕刻机维修手册第一章：激光雕刻机维修前的准备工作一、激光雕刻机的基本概念和工作原理激光雕刻机是一种利用激光技术进行雕刻、切割等加工的设备。

它通过激光束对材料进行局部加热，使其表面融化或者气化，从而形成所需的图案或文字。

二、维修工作所需的工具和材料准备在进行激光雕刻机维修前，需要准备以下工具和材料：1. 螺丝刀、扳手、钳子等基本工具2. 多用途清洁剂、橡皮擦等清洁工具3. 替换零件（如镜片、激光头等）及其相关配件4. 防护设备（如护目镜、防护手套等）第二章：激光雕刻机常见故障及维修方法一、激光不发出或发出异常1. 检查电源线是否连接稳固2. 检查激光头和驱动板的连接是否良好3. 检查激光调节是否正确二、雕刻效果不理想1. 检查镜片是否干净，如有污渍需进行清洗2. 调整激光功率和速度，根据材料特性进行适当设置3. 检查激光头是否需要更换三、运动系统异常1. 检查导轨和滑块是否需要润滑2. 调整皮带的紧度，避免过松或过紧3. 清理运动系统中的灰尘和杂物第三章：维修常识和注意事项一、安全注意事项1. 在维修过程中，务必戴上护目镜和防护手套，以避免激光辐射和其他伤害。

2. 在断电情况下操作，避免电击或其他意外。

二、定期维护和清洁1. 每隔一段时间对激光雕刻机进行清洁，特别是镜头和运动系统。

2. 检查电线、连接器等零部件是否磨损或松动，如有破损及时更换。

三、维修记录和维护计划1. 对每次维修进行详细记录，包括故障原因、维修过程和维修结果等。

2. 制定定期的维护计划，预防故障的发生，延长激光雕刻机的使用寿命。

结语：本手册内容主要介绍了激光雕刻机的维修要点，包括维修前的准备工作、常见故障及维修方法、维修常识和注意事项等。

在维修过程中，请务必注意安全，并做好维护和定期清洁工作，以保证激光雕刻机的正常运行和长期稳定工作。

希望本手册能对您的维修工作提供一定的参考和帮助。

CO2激光切割雕刻机故障排除方法

6、供电电源不稳定或有干扰信号：加装稳压器或排除干扰信号。 7、加工程序编写是否正常：检查编写的加工程序，修改直至使其正常。
8、加工参数是否设置正确（比如布局等）：重新设置相应参数
六、滑块运动不理想：排除方法
1、导轨是否污染：清洁导轨并添加润滑油。 2、小车滑道和滑块是否污染：清洁滑道和滑块。 3、传动皮带是否松脱：调整皮带松紧。 4 、传动齿轮是否松动：紧固传动齿轮。
1、信号线是否正常：更换信号线。
2、整机
东莞市斯普特实业投资有限公司
Chin Sprint Technology Company Co.Ltd.
计算机运行是否正常：更换或处理好计算机。
4、计算机操作系统故障或感染病毒：重新安装操作系统或杀毒。
5、应用软件是否正常：重新安装软件和运动控制卡的驱动软件。
10、整机温度是否太高：（①.关机让温度降下来；②.通风加强机器散热；③.调整环境温度）三、切割/雕刻深度不理想：
排除方法
1、激光功率设置是否正常：正确设置激光功率。 2、切割/雕刻加工参数是否正常：设置合适加工参数。 3 、激光输出变弱：参见第 2 点。四、计算机与设备不联机：排除方法
1、运动系统是否通电：检查运动系统供电并使其正常。 2、扫描开关是否打开：打开扫描开关。 3、信号线是否松脱：重新插好信号线插头并固定。 4、 DSP 运动控制卡是否损坏：更换 DSP 运动控制卡（联系我公司售后服务部）。五、加工尺寸有误差或动作错误排除方法
东莞市斯普特实业投资有限公司
Chin Sprint Technology Company Co.Ltd.
CO2 激光切割机故障排除说明书
一、开机无任何反映排除方法． 1 、电源输入是否正常：检查电源输入并使其正常。 2 、总电源开关是否损坏：更换总电源开关。 3、电源保险管是否烧坏：更换保险管。

立式激光雕刻机常见故障及判断维修

立式激光雕刻机维修手册第一章立式激光雕刻机常见故障及判断故障判断流程图符号说明：●：表示该原因的可能性高○：表示该原因的可能性较低1立式激光雕刻机维修手册1.1. 开机自检异常立式激光雕刻机维修手册3立式激光雕刻机维修手册41.3.立式激光雕刻机维修手册51.4. 软件问题立式激光雕刻机维修手册61.5. 雕刻过程异常立式激光雕刻机维修手册7立式激光雕刻机维修手册8第二章立式激光雕刻机常见故障及判断立式激光雕刻机上使用的聚焦镜是玻璃基镀金反射镜。

新的聚焦镜表面呈均匀的金色镜面。

经过一段时间的使用，镜片上会附着灰尘和雕刻时产生的油烟等。

这些污染物会使激光在光路中的损耗大幅度上升，影响雕刻效果。

因此，必须及时清洁镜片。

任何镜片都会在恶劣的工作环境下逐渐损耗。

当镜片表面发生明显的颜色变化时，表明镜面镀膜的脱落。

需要更换新的镜片。

即使镜面颜色是正常的，但如果表面有明显的划痕或无法去除的粘着物，也会造成性能下降，使刻深不足、雕刻效果下降、激光器损耗增大。

所以，如果发现聚焦镜有破损，或者有擦不干净的痕迹时，都需要及时更换。

2.1. 更换镜片1、更换镜片时，拧开镜盖，就能将镜片取出来（如图2.1所示）。

将新的镜片装回镜座，注意镀金膜的一面向外。

然后拧紧镜盖，不能让镜片在镜架里晃动。

但是也不能太用力，以免损坏镜片。

图2.1 聚焦镜架注意：更换聚焦镜以后，需要检查激光器出光口是否正对聚焦镜中心。

2.2. 清洁镜片清洗镜片时，一定要非常小心。

特别注意以下几点：1、清洗镜片前，要用肥皂将手洗干净。

最好戴手指套或橡胶手套。

因为手指上的污垢和油滴会弄脏镜片，引起性能下降。

镜盖立式激光雕刻机维修手册2、不要用任何工具来拿取镜片，例如镊子等。

3、镜片要放在镜头纸上，不要放在硬或粗糙的表面，以避免损伤，镜片的镀膜是很容易被划伤的。

清洁时，首先用空气球把镜片表面的浮物吹掉。

如果吹不掉，继续下面的步骤：首先将镜片从镜架中取出来。

用无水乙醇沾湿棉签或棉球，轻轻地擦洗表面，注意避免用力擦洗。
