雷达技术及工程应用实例
地质雷达技术在某铁路隧道质量检测中的应用
８ １
电磁波速率 （ ｔ） ｍ／ ｓ ￣
３Ｏ ０ ５～１０ ５ ２
３ ３
空 气 混 凝 土
淡 水
花 岗岩
５ ８ ～
１６ １０ ０ ～ ２
２ 检 测 项 目及 仪 器设 备
检测 项 目：隧道 衬砌 、隧底 的凝 混 土厚度 和 密实 度及 衬 砌 、隧底 内的钢格 栅 、钢 筋等 材
地质 雷达铁 路 隧道检 测技术 是在铁 路 隧道 的局 部建 设过程 中或建成 后 ，利 用先 进 的地 质 雷 达对隧道 部件 进行无 损检 测 ，通 过科 学 的检 测评 价 ，用定性 和定 量指标 来评 价铁路 隧道 的
工程 质量 ， 发现 铁路 隧道病 害 ，为采取 措施 消除铁 路 隧道 安全 隐患 提供依 据 。
表 １ 隧 道 检 测 中 常 见 介 质 的 相 对 介 电 常 数 和 电磁 波 速 度
Ｔａ ｌ Ｔｈｅ ｒ ｌ ｔ ｖ ｉ ｌ ｃ ｒ ｃ ｃ ｎ ｔ ｎ ｓ ａ ｈｅ ｖ ｌ ｃ ｔ ｆ ｅ ｅ ｔ ｏ ａ ｎｅ ｉ ｂｅ１ ｅ ａ ｉ ｅ ｄ ｅ ｅ ｔ ｉ ｏ ｓ ａ ｔ ｎｄ ｔ ｅ ｏ ｉ ｙ ｏ ｌ ｃ ｒ ｍ ｇ ｔ ｃ ｗａ ｅ ｆ ｃ ｍ ｍ ｏ ｉ ｌ ｃ ｒ ｃ ｎ ｔ ｕ ｅ ｔ ｃ ｉ ｎ ｖ ｓｏ ｏ ｎ ｄ ｅ ｅ ｔ ｉ ｓ ｉ ｈｅ ｔ ｎｎ ｌｄｅ ｅ ｔ ｏ 介 质 相 对 介 电 常 数
料 的分布 情况 。
仪器 设备 ：使 用 美 国 ＧＳ Ｉ 司 生 产 的 ＴＥ ＲＡＳ Ｒ Ｈ Ｉ ０ ０地 质 雷 达 系 统 （ 称 Ｓ公 Ｒ Ｉ Ｃ ＳＲ ３０ 简
ＳＩ ３ ０）。 Ｒ ００
第 ３ 期
石 利 锋 ：地 质 雷 达 技 术 在 某 铁 路 隧道 质 量检 测 中 的（ ． ｎ ） 一 电磁波 在 材料 中的传 播 速 度 （ ｎ ） ｒ 介 质 的相 对 介 电常 ０ ３ｍ／ ｓ ； ｍ／ ｓ ；￡一 数。 注 ：该公 式应 用 于地 质 雷达 电磁 波 通过 单一 介质 时 的深 度计 算 ，当雷 达 电磁 波通 过 多重
激光雷达在水利工程中的应用

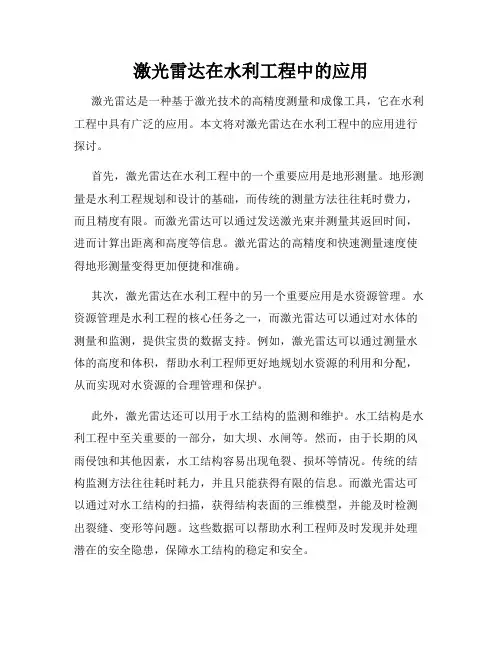

激光雷达在水利工程中的应用激光雷达是一种基于激光技术的高精度测量和成像工具，它在水利工程中具有广泛的应用。
本文将对激光雷达在水利工程中的应用进行探讨。
首先，激光雷达在水利工程中的一个重要应用是地形测量。
地形测量是水利工程规划和设计的基础，而传统的测量方法往往耗时费力，而且精度有限。
而激光雷达可以通过发送激光束并测量其返回时间，进而计算出距离和高度等信息。
激光雷达的高精度和快速测量速度使得地形测量变得更加便捷和准确。
其次，激光雷达在水利工程中的另一个重要应用是水资源管理。
水资源管理是水利工程的核心任务之一，而激光雷达可以通过对水体的测量和监测，提供宝贵的数据支持。
例如，激光雷达可以通过测量水体的高度和体积，帮助水利工程师更好地规划水资源的利用和分配，从而实现对水资源的合理管理和保护。
此外，激光雷达还可以用于水工结构的监测和维护。
水工结构是水利工程中至关重要的一部分，如大坝、水闸等。
然而，由于长期的风雨侵蚀和其他因素，水工结构容易出现龟裂、损坏等情况。
传统的结构监测方法往往耗时耗力，并且只能获得有限的信息。
而激光雷达可以通过对水工结构的扫描，获得结构表面的三维模型，并能及时检测出裂缝、变形等问题。
这些数据可以帮助水利工程师及时发现并处理潜在的安全隐患，保障水工结构的稳定和安全。
此外，激光雷达还可以用于水质监测。
水质监测是保障水源安全和水环境保护的重要任务。
传统的水质监测方法往往需要收集水样返回实验室进行复杂的分析，过程繁琐而耗时。
而激光雷达可以通过扫描水体表面，并测量水体中悬浮物、浑浊度等参数。
这种无接触式的测量方法不仅快速而且准确，为水质监测提供了一种新的有效手段。
总之，激光雷达在水利工程中的应用具有广泛的前景和作用。
它在地形测量、水资源管理、水工结构的监测和维护，以及水质监测等方面都能提供有力的支持。
随着激光雷达技术的不断发展和完善，相信它将在水利工程中发挥越来越重要的作用，为人们创造更美好的水利工程和水环境。
测量雷达技术在地质勘探中的应用案例分析
测量雷达技术在地质勘探中的应用案例分析地质勘探是指通过对地壳结构和地下资源进行调查和研究，以揭示地下的地质构造、岩矿资源和水文地质条件等，并为国民经济的发展和环境保护提供科学依据。
近年来，随着科技的不断进步，各种先进的技术手段开始被广泛应用于地质勘探领域。
本文将重点讨论测量雷达技术在地质勘探中的应用案例，探讨其在地质勘探中的优势和价值。
一、地质勘探概述地质勘探通常包括地质雷测、地球物理勘探、高精地形测量、岩相与地球化学分析、资源勘探等技术方法。
其中，地球物理勘探是一种重要的地质勘探手段，它通过测量和解释地球物理现象来获取地下地质信息。
在地球物理勘探中，测量雷达技术作为一种高效、精确的测量手段，逐渐受到关注和应用。
二、测量雷达技术的原理测量雷达技术是一种利用雷达波进行测量和探测的方法。
雷达波在地下地质层之间传播时，会受到不同介质的反射、折射和散射等现象，从而反映出地下地质结构的特征。
通过测量雷达技术，可以得到地下地质层的雷达剖面图，进而推断出地质构造和岩性等信息。
三、测量雷达技术在地质勘探中的应用案例案例一：煤矿勘探中的测量雷达技术应用煤矿勘探是地质勘探的一个重要方向，测量雷达技术在煤矿勘探中得到了广泛应用。
通过测量雷达技术，可以对煤矿区域的地下地质结构进行详细测量和分析，准确确定煤层的厚度、分布和品质，为煤矿的开发和管理提供科学依据。
案例二：土壤污染勘察中的测量雷达技术应用测量雷达技术在土壤污染勘察中具有广泛应用价值。
通过测量雷达技术，可以快速获取土壤结构的信息，并对污染物的传播和堆积进行测量和分析，为土壤污染的处理和防治提供科学指导。
案例三：地下水资源勘察中的测量雷达技术应用地下水资源是人类生活和经济发展的重要基础，测量雷达技术在地下水资源勘察中扮演着关键的角色。
通过测量雷达技术，可以测量地下水层的厚度、含水性质和储量情况，为地下水资源的合理开发和利用提供科学依据。
四、测量雷达技术的优势和价值1. 非侵入性：测量雷达技术无需对地下地质进行人工开挖或钻探，可以快速、精确地获取地下地质信息，减少工程成本和工程风险。
激光雷达在水利工程和水资源管理中的应用方案
激光雷达在水利工程和水资源管理中的应用方案随着科技的不断发展和进步，激光雷达技术日益成熟，被广泛应用于各个领域。
在水利工程和水资源管理中，激光雷达的应用方案也逐渐受到重视。
一、地形测量激光雷达可以通过发射激光束并接收反射回来的光线，精确测量地表的高程、坡度和地形等信息。
在水利工程中，地形测量是非常重要的一项任务，可以帮助工程师设计排水系统、水坝和水库，以及进行洪水模拟和管理。
激光雷达通过高精度的地形测量，提供了实时和准确的地形数据，为水利工程的规划和设计提供了可靠的基础。
二、水质监测水质是水资源管理的重要指标，对于保护水环境和维护人类健康至关重要。
激光雷达可以通过测量水体中的溶解氧、悬浮物质和浊度等参数，实时监测水质状况。
通过激光雷达的监测，可以及时发现水体中的污染物和异常情况，为水质管理和保护提供参考依据。
三、水量测量水量测量是水资源管理的核心任务之一，对于合理分配水资源和制定水资源管理方案至关重要。
传统的水量测量方法需要耗费大量的人力和物力，并且精度有限。
而激光雷达可以通过测量水面的高度和表面特征，实时计算出水体的流速和流量，大大提高了水量测量的精度和效率。
激光雷达的应用，可以为水资源管理者提供准确的水量数据，帮助他们更好地进行水资源的规划和管理。
四、灾害监测自然灾害对于水利工程和水资源管理带来了巨大的挑战。
激光雷达可以通过高精度地形测量，及时发现地质灾害风险点和水灾隐患区域。
通过监测地表和地下的变形情况，激光雷达可以提前预警和监测地质灾害的发生。
此外，激光雷达还可以通过测量河道的深度和水位，实时监测洪水的水位和流速，为防洪抗灾提供重要的数据支持。
总结起来，激光雷达在水利工程和水资源管理中的应用方案是多样的。
通过高精度的地形测量、水质监测、水量测量和灾害监测等手段，激光雷达可以为水利工程的规划、水资源的管理和保护提供重要的技术支持。
未来，随着技术的不断创新和完善，激光雷达在水利工程和水资源管理中的应用前景将更加广阔。
探地雷达在水泥混凝土路面改造中的应用
探地雷达在水泥混凝土路面改造中的应用1. 引言1.1 探地雷达技术概述探地雷达技术是一种利用电磁波穿透地质介质探查地下结构和地质特征的技术。
它通过发射电磁波并接收反射回来的信号来获取地下物体的位置、形态和性质信息。
探地雷达技术具有高分辨率、非破坏性和实时性等优点，被广泛应用于土壤勘探、地下管线检测、建筑结构监测等领域。
探地雷达技术的原理是利用电磁波在不同介质中传播时会产生不同的反射或折射现象来探测地下结构。
当电磁波遇到介质边界或地下物体时会发生反射和透射，通过接收这些反射信号可以得到地下结构的信息。
根据反射信号的强度和时间延迟可以判断地下物体的深度、形状和性质，实现对地下结构的非破坏性探测。
探地雷达技术在水泥混凝土路面改造中具有重要的应用价值，可以帮助工程师快速准确地获得路面下的结构信息，指导施工过程，提高工程质量和效率。
通过探地雷达技术，可以实现对水泥混凝土路面下隐患和瑕疵的检测和分析，为改造工作提供科学依据和技术支持。
探地雷达技术的应用将为水泥混凝土路面改造工程带来新的突破和创新，推动行业的发展和进步。
1.2 水泥混凝土路面改造的背景水泥混凝土路面作为城市道路的主要材料之一，具有承载能力强、耐久性高的特点，广泛应用于城市道路建设和维护中。
随着城市交通的快速发展和车辆通行量的不断增加，现有水泥混凝土路面出现了裂缝、变形等问题，需要进行及时的改造和维护。
水泥混凝土路面改造是指对现有路面进行修复、翻新或加固，以提高其承载能力和耐久性，延长路面使用寿命。
传统的水泥混凝土路面改造工艺复杂，需要停车限行，施工周期长，影响交通通行。
寻求一种快速、准确、非破坏性的改造方法变得尤为重要。
2. 正文2.1 探地雷达在水泥混凝土路面改造中的原理探地雷达是一种通过电磁波来探测地下物体的无损检测技术。
在水泥混凝土路面改造中，探地雷达可以通过发送高频电磁波并接收反射信号来获取地下物体的位置、形状和尺寸等信息。
其原理主要包括电磁波的发射、地下物体的反射和信号的接收处理。
基于地基雷达干涉测量技术的大坝边坡形变监测及应用
基于地基雷达干涉测量技术的大坝边坡形变监测及应用
大坝边坡形变监测是工程建设和维护运营的重要环节。
传统的监测方法主要采用测量仪器进行现场观测，包括GPS、高程测量仪、全站仪等；近年来，地基雷达干涉测量技术逐渐得到应用，并在大坝边坡形变监测中取得了良好效果。
地基雷达干涉测量技术是指利用人造卫星发送的雷达信号，经过地球表面反射后再回到接收站进行接收和处理，从而反映出地面变形情况的一种技术。
该技术具有无需接触地面、覆盖范围广、快速高效等优点，可以实现对大坝边坡形变的全过程监测。
在大坝边坡形变监测中应用地基雷达干涉测量技术，可以实现对大坝边坡形变的高精度监测和分析。
一般来说，监测工作需要进行多次，以便获取周期内的形变情况。
利用地基雷达干涉测量技术，在多次监测数据的基础上，可以通过数据处理和分析，得到大坝边坡的空间形变信息，从而为大坝边坡稳定性评估提供参考。
具体实施时，可根据监测需要，将地面分区进行划分，每个区域下设若干个监测点。
监测周期内，每个监测点进行多次监测，将获取的监测数据上传至云端，通过后期处理和分析，得到大坝边坡的形变信息。
此外，利用地基雷达干涉测量技术还可对大坝附近的地面沉降进行监测，这是因为地基雷达干涉测量技术可反映出地面高程变化情况，从而实现对地面沉降的监测。
总之，地基雷达干涉测量技术在大坝边坡形变监测中具有广泛应用前景。
近年来，随着技术的发展和应用经验的积累，该技术在大坝边坡形变监测中的应用将会更加普及和深入。
土木工程中的地质雷达探测技术应用
土木工程中的地质雷达探测技术应用在土木工程领域，为了确保工程的质量、安全和顺利进行，各种先进的探测技术不断涌现。
其中，地质雷达探测技术以其高效、准确、无损等优点，成为了土木工程中不可或缺的重要工具。
地质雷达探测技术的原理其实并不复杂。
它就像是给大地做“CT 扫描”，通过向地下发射高频电磁波，然后接收反射回来的电磁波信号，根据信号的传播时间、振幅、频率等特征，来推断地下介质的分布情况和性质。
这项技术在土木工程中的应用范围十分广泛。
在道路工程中，它可以帮助检测道路基层和面层的厚度，发现潜在的空洞、裂缝等病害，为道路的维护和修复提供科学依据。
比如，在一些年久失修的道路上，表面看起来可能只是有些轻微的裂缝，但实际上基层可能已经出现了较大的空洞，如果不及时发现和处理，很容易引发道路塌陷等严重事故。
而地质雷达就能够在不破坏道路的情况下，快速准确地探测到这些隐藏的问题。
在桥梁工程中，地质雷达可以用于检测桥墩基础的稳定性，查明桩身的完整性，以及检测桥梁结构内部是否存在钢筋锈蚀、混凝土疏松等缺陷。
桥梁作为交通枢纽的重要组成部分，其安全性至关重要。
通过地质雷达的探测，能够及时发现桥梁结构中的隐患，采取相应的加固措施，保障桥梁的正常使用和行车安全。
在隧道工程中，地质雷达更是发挥着重要作用。
它可以在隧道施工前，对前方的地质情况进行超前预报，帮助施工人员了解是否存在断层、溶洞、含水带等不良地质体，提前做好应对措施，避免施工过程中发生坍塌、涌水等事故。
同时，在隧道建成后，还可以用于检测隧道衬砌的质量，及时发现衬砌背后的空洞、不密实等问题，确保隧道的长期稳定。
在岩土工程中，地质雷达可以用于勘察岩土体的分布和性质，为地基处理、边坡支护等设计提供可靠的地质资料。
比如在高层建筑的地基勘察中，地质雷达能够帮助确定地下是否存在软弱土层、古河道等不良地质条件，从而优化地基设计方案，保证建筑物的稳定性。
地质雷达探测技术之所以在土木工程中得到广泛应用，主要得益于它的诸多优点。
探地雷达在道路工程检测的应用
探地雷达在道路工程检测的应用道路作为交通运输的重要基础设施，其质量和安全性直接关系到人们的出行和经济的发展。
为了确保道路的良好性能和可靠性，需要采用有效的检测技术对其进行评估和监测。
探地雷达作为一种先进的无损检测技术，在道路工程检测中发挥着越来越重要的作用。
一、探地雷达的工作原理探地雷达是一种利用高频电磁波来探测地下介质分布的设备。
它通过向地下发射高频电磁波脉冲，这些电磁波在地下传播过程中遇到不同电性介质的界面时会发生反射和折射。
探地雷达接收并记录这些反射波的时间、振幅和相位等信息，通过对这些数据的处理和分析，可以推断地下介质的结构、性质和分布情况。
在道路工程检测中，探地雷达通常使用的电磁波频率在几百兆赫兹到数吉赫兹之间。
电磁波在道路结构层中的传播速度取决于介质的电性参数，如介电常数等。
通过测量电磁波在不同层位的传播时间，可以计算出各层的厚度；而反射波的振幅和相位变化则可以反映介质的电性差异，从而判断道路结构层中是否存在缺陷、空洞、含水区域等异常情况。
二、探地雷达在道路工程检测中的应用领域1、道路结构层厚度检测准确测量道路结构层的厚度对于评估道路的承载能力和使用寿命至关重要。
探地雷达可以快速、无损地检测出沥青面层、水泥稳定基层、底基层等各层的厚度，与传统的钻孔取芯检测方法相比，具有效率高、代表性强、不破坏路面等优点。
2、道路病害检测道路在使用过程中可能会出现各种病害，如裂缝、松散、脱空、沉陷等。
探地雷达能够探测到这些病害的位置、形态和大小，为道路的养护和维修提供准确的依据。
例如，对于裂缝病害，探地雷达可以检测出裂缝的深度和走向；对于脱空病害，能够确定脱空区域的范围和程度。
3、道路基层和路基含水量检测含水量是影响道路基层和路基稳定性的重要因素。
探地雷达可以通过测量电磁波在介质中的传播特性来间接推算出含水量的分布情况，帮助工程人员及时发现潜在的水损害问题，并采取相应的措施进行处理。
4、地下管线探测在道路改扩建或维护工程中，需要了解地下管线的分布情况，以避免施工对管线造成破坏。
隧道衬砌地质雷达无损检测技术
隧道衬砌地质雷达无损检测技术引言近年来，随着城市建设和交通网络的不断扩张，隧道在交通和地下工程中扮演着重要的角色。
然而，由于隧道的地下环境复杂多变，隧道的衬砌状况无法直接观测和评估，给隧道的安全运行带来潜在风险。
因此，开发一种准确、高效的无损检测技术对于保障隧道的安全运行至关重要。
本文将介绍一种基于地质雷达的隧道衬砌无损检测技术，该技术能够在不破坏隧道结构的情况下，对隧道衬砌的状况进行非接触式检测和评估。
地质雷达技术简介地质雷达技术是一种利用电磁波原理进行非接触探测的技术。
它能够通过测量电磁波在地下介质中的传播时间、反射和衰减情况来获取地下物体的信息。
地质雷达可以探测地下的岩体、土层、管线等物体，因此在地质勘探、矿山勘查、地质灾害预警等领域有着广泛的应用。
隧道衬砌无损检测技术原理隧道衬砌无损检测技术基于地质雷达技术，通过在隧道壁面布设接收天线和发射天线，发射和接收地质雷达信号。
隧道衬砌无损检测技术主要包括以下几个步骤：1.信号发射：通过发射天线向隧道衬砌发射地质雷达信号。
2.信号传播和反射：地质雷达信号在衬砌中传播，部分信号会因为界面反射而返回接收天线。
3.信号接收：接收天线接收到反射信号，并将信号送入接收系统进行处理。
4.数据处理和分析：通过处理和分析接收信号，提取出衬砌的信息，如衬砌的位置、变形情况等。
5.结果展示和评估：将处理得到的信息进行可视化展示，并进行评估和判断。
隧道衬砌无损检测技术优势相比于传统的检测方法，隧道衬砌无损检测技术具有以下几个优势：1.非接触式检测：地质雷达技术是一种非接触式探测技术，可以在不破坏隧道结构的情况下进行检测。
2.高效快速：隧道衬砌无损检测技术可以实现较快的检测速度，大大提高了检测的效率。
3.多参数信息获取：通过地质雷达技术，可以获取到衬砌的位置、变形情况等多个参数信息，为后续评估和维护提供详细数据支持。
隧道衬砌无损检测技术应用案例隧道衬砌无损检测技术已经在实际工程中得到了广泛的应用。
探地雷达技术在测绘中的应用案例
探地雷达技术在测绘中的应用案例地质勘探是一项关键的工作，它在建设工程、资源开发、地质灾害预警等方面起着重要作用。
传统的勘探方式需要投入大量人力和物力，耗时耗力。
然而，随着科技的进步，探地雷达技术逐渐被应用于测绘工作中，取得了令人瞩目的成果。
本文将通过几个应用案例介绍探地雷达技术在测绘中的重要性和优势。
首先，探地雷达技术在地下管线检测中的应用。
地下管线是城市基础设施的重要组成部分，包括自来水管、燃气管、电缆等。
在基建工程中，清楚地了解地下管线的走向和布局非常关键，以免在施工过程中误损地下管线。
传统的管线勘探方式需要大规模地开挖，费时费力。
而通过使用探地雷达技术，可以迅速、准确地探测地下管线的位置和深度。
雷达的探测范围广，可以在不破坏地表的情况下，实时获取地下管线的信息，大大提高了施工效率。
其次，探地雷达技术在地质灾害预警中的应用。
地质灾害如滑坡、泥石流等，给人们的生命财产安全造成了巨大威胁。
通过使用探地雷达技术，可以对地表和地下结构进行连续监测，实时掌握地质灾害的形势。
雷达可以对地下岩土的密度、含水量等参数进行测量，准确判断地质灾害的发生风险，提供及时的预警信息。
这为地质灾害的预防和减灾工作提供了有力支持。
此外，探地雷达技术在考古勘探中也有广泛应用。
人类历史悠久，遗迹众多，通过考古勘探可以探寻人类文明的起源和发展。
然而，传统的考古勘探方式通常是通过发掘和分析地表遗迹，劳动强度大，且无法完整保留历史遗迹。
探地雷达技术可以深入地下，通过无损探测的方式获取遗迹的空间分布。
这大大减少了实地考古的工作量，同时保护了遗址的完整性，为考古研究提供了新的思路和手段。
最后，探地雷达技术在矿产勘探和资源开发中也有广泛应用。
矿产资源是国家经济发展的重要支撑，准确掌握矿产资源的分布和储量对于资源开发至关重要。
传统的矿产勘探方式往往依赖于地质勘探人员的经验和直觉，结果往往不够准确和可信。
而探地雷达技术可以通过精确的测量和数据分析，实现对矿产资源的准确定位和定量评估。
探地雷达的工程应用及原理简介
探地雷达的工程应用及原理简介一、探地雷达的检测原理探地雷达检测的基本原理是通过发射天线发射高频电磁波，当高频电磁波遇到介电常数不同的界面时，产生反射回波；根据接收天线接收到反射回波的时间和形式，确定反射界面距顶面的距离及判定反射体的可能性质。
如图1示：实际检测时，雷达天线沿测线从左向右移动，如图2a；发射天线不断发射雷达电磁波，接收天线接收到一条条雷达回波。
将雷达回波按顺序排列展开，便可准确、形象地反映出地下探测目的体及反射界面的位置（见图2b示）。
a b图2、探测目的体、界面的雷达波反射示图二、探地雷达的工程应用根据前述工作原理，探地雷达被广泛应用于：1、混凝土、沥青板厚检测，包括公路、机场、隧道衬砌等板厚的快速、无损检测。
2、板后有无脱空的质量检测，检测成果可预测砼板是否可能破裂，对脱空处及时采用注浆处理，可避免面板裂损后的大面积翻修，节省大量维修资金3、地下管线、空洞、埋设物探测，包括市政管线位置、埋深探测；堤坝、建筑场地空洞探测；地下埋设物探测。
4、抛填体厚度、边坡滑动面检测，检测堤坝的落底界面深度；吹填区吹填沙厚度；路基抛填厚度等。
三、试验、应用实例我站于05年上半年购置了目前世界最先进的美国SIR3000型探地雷达，配置了多种发射频率的探测天线。
应用该设备已对市政地下管线、公路混凝土板厚、软土路基填筑界面等项目进行了十分成功的试验、应用检测。
例1、柠溪路市政地下管线探测试验。
管线埋设时，我们曾目击其开挖、埋设过程。
雷达探测试验时，地面新浇灌混凝土带表明了地下管线位置，见图3照片。
雷达探测云图如图4所示，随意探测天线跨越管线位置，仪器接收到来自管线的强烈反射波（云图中箭头所指）；设定雷达波速后可以判断，管线顶面距地面约1.6m。
图3、柠溪路地下管线探测地面照片图4、柠溪路地下管线雷达探测云图例2、珠海平沙某道路工程，路基场地为深达20多米的软基。
路基施工采用抛填、铺反滤砂层、打塑料排水板、分层填压施工。
工程雷达设计方案
工程雷达设计方案一、前言近年来，工程雷达作为一种无损检测技术，被广泛应用于土木工程、建筑工程以及交通工程等领域。
其能够快速、准确地检测地下隐患，为工程施工和维护提供了可靠的数据支持。
本文将介绍一种基于微波雷达技术的工程雷达设计方案，并探讨其在土木工程中的应用。
二、工程雷达原理工程雷达是利用电磁波在介质中传播的原理，通过接收并分析反射回来的信号，来检测地下的目标物体。
雷达探测目标物体的位置、形状、深度和电磁性质等参数。
其原理主要包括电磁波传播、信号接收和数据处理等方面。
1. 电磁波传播工程雷达使用的电磁波主要包括微波和雷达波。
微波雷达系统通常使用频率范围在2-10GHz之间的微波波段，其在地下的穿透深度取决于频率、介质介电常数和导电率等因素。
通常情况下，低频微波能够穿透较深的地下，但分辨率较低；高频微波则能提供较高的分辨率，但穿透深度较浅。
2. 信号接收雷达信号的接收主要包括天线接收和信号放大等过程。
接收到的信号经过放大、滤波和放大等处理后，被送入数据处理系统进行分析。
3. 数据处理接收到的雷达信号通过数据处理系统进行分析和成像。
数据处理主要包括信号去噪、成像算法和数据解释等过程。
通过对接收信号的处理，可以得到地下目标物体的形状、深度和电磁特性等信息。
三、工程雷达设计要点设计一套工程雷达系统需要考虑多个方面的问题，包括雷达系统的频率范围、天线设计、信号处理等。
以下是一些设计要点：1. 频率范围工程雷达系统的频率范围应该根据具体的检测需求进行选择。
对于需要较深穿透的地下目标，可以选择低频微波；对于需要较高分辨率的检测，可以选择高频微波。
2. 天线设计天线是工程雷达系统的核心部件，其设计直接影响了雷达系统的性能。
天线设计要考虑雷达信号的发射和接收特性，包括辐射方向、增益、波束宽度和极化等参数。
3. 信号处理数据处理是工程雷达系统的关键环节，其质量直接影响了雷达成像的准确性。
信号处理应包括信号去噪、成像算法和数据解释等步骤，可以借鉴地震勘探和医学成像等领域的技术。
地质雷达在隧道工程质量检测中的应用
地质雷达在隧道工程质量检测中的应用一、地质雷达原理地质雷达是利用电磁波在地下介质中的传播特性来探测地下结构和物质的一种无损探测技术。
它通过发射高频的电磁波信号，当信号遇到不同的地质界面或物质时，会产生反射、折射等现象，通过接收这些反射、折射信号来获取地下结构的信息。
地质雷达可以检测地下几十米到几百米深的介质结构，对地下结构有很好的成像效果。
二、地质雷达在隧道工程勘察中的应用1. 地层结构探测在隧道工程勘察中，需要对隧道穿越的地层结构进行详细的了解，包括地下岩层、断层、脆弱带等信息。
通过地质雷达技术，可以在不用开挖的情况下，对地下的地层结构进行探测和成像，为隧道的设计和施工提供详细的地质信息，避免因地质情况不明导致的施工事故和质量问题。
2. 隧道地质体的评价地质雷达可以对隧道地质体的质量进行评价，包括地层的连贯性、断层的位置和规模、脆弱带的分布等。
这些信息对于隧道的设计和施工来说十分重要，可以帮助工程师更好地选择合适的施工方法和方案，保障隧道工程的质量和安全。
3. 隧道施工质量监测4. 隧道质量验收隧道工程完工后，需要进行质量验收。
地质雷达可以对已建成的隧道进行检测，评估隧道的地质结构和质量，对比设计要求，确定隧道的质量是否符合要求。
对于一些特殊地质条件下的隧道，地质雷达可以为验收提供客观、准确的依据。
1. 某高铁隧道工程某高铁隧道工程的隧道部分穿越了一处复杂的地质构造，地层结构比较复杂，存在一些脆弱带和岩溶情况。
为了保证隧道的施工质量和安全，地质雷达被引入到了隧道的勘察和施工监测中。
通过地质雷达扫描，工程师们了解了地下地质的详细情况，对施工方案进行了调整和优化，最终保证了隧道的顺利开挖和质量验收。
某地铁隧道的施工过程中，由于地下地质情况的复杂性，出现了一些质量问题。
在施工中引入了地质雷达进行施工监测，对隧道的地质情况进行了实时的监测和指导，帮助施工人员及时发现和处理地质问题，避免了一些隧道质量问题的发生。
探地雷达技术在工程、环境及灾害地质中的应用
（11）、为环境调查提供帮助，进行环境污染探测，圈 定地下污染带、油气渗漏带及埋藏的有害废物的分 布范围； （12）、用于沙漠、农田、园林土壤结构及湿度、含水 率测定； （13）、调查冰川、河流、湖泊以及风力作用等沉积形 成的沉积层的内部结构特征，为古地理、古环境 的研究提供有用信息； （14）、用于冰川学研究与观测，测定冰川厚度，了解 冰川内部结构特征，测定冰川底部地形，以及探测 冻土层结构等； （15）、探查犯罪现场为刑事侦察及调查提供帮助，以 及在军事上用于探测地雷等未爆炸物； （16）、地外星球表层结构的探测与研究。
（6）、调查公路、铁路及城市、矿山等的地面 塌陷成因及预测和圈定潜在的塌陷区范围； （7）、调查山体滑坡、堤岸崩塌等地质灾害的 成因及特征； （8）、在城市建设中用于地下管线及人防探测； （9）、用于考古调查，指导文物古迹的修复保 护及挖掘工作； （10）、为矿山开发提供服务，在露天矿山的开 发中测定剥离层的厚度，探测采空区的分 布范围；在采石场中评价和确定岩体结构 的均匀性及完整性，为开采提供指导；
（4）、探地雷达反射法与地震反射法的基本物理限制 不同：通常的地层界面地震波的反射系数相对较低， 数量上只有百分之几，而地层介质中不同介质的电磁 性差异通常为弹性差异的2～3个数量级，因而地层界 面上雷达波的反射系数可达15％～30％；另外，导电 性介质对高频电磁波具有强衰减吸收作用，因此，探 地雷达探测在一些常见地质介质中的穿透深度非常有 限。
京广线铁路路基塌陷成因调查
京广线铁路路基塌陷成因调查
铜－大铁路路基塌陷地质雷达勘探
附图1
L5 L4 L3 L6 L1 L2 K1+750
注 ：L 1、L 2、L 3、L 4为1 0 0兆 天线 探 测测 线 ； L 5、L 6为5 0兆 天 线探 测 测 线
利用雷达技术监测建筑物倾斜变形
利用雷达技术监测建筑物倾斜变形建筑物的稳定性是保障人民生命财产安全的重要因素之一。
然而，由于自然因素、结构老化、工程质量等原因，建筑物在使用过程中会发生倾斜变形现象。
及时发现并监测这些倾斜变形现象对于采取相应的修复和加固措施具有重要意义。
本文将介绍利用雷达技术进行建筑物倾斜变形监测的原理及应用。
一、雷达技术在建筑物监测中的应用概述建筑物倾斜变形监测是指通过测量建筑物在垂直和水平方向上相对位移的变化，来评估建筑物的稳定性。
传统的监测方法包括全站仪、水准仪等，但这些方法需要人工操作，且对建筑物有一定的侵扰性。
相比之下，雷达技术具有非接触、快速、高精度等优势，逐渐成为建筑物监测的重要手段之一。
二、雷达技术原理雷达技术利用微波信号的传播和反射特性，实现对目标物体的探测和测量。
建筑物监测中常用的雷达技术包括激光雷达和雷达干涉测量。
激光雷达通过测量激光束的往返时间和幅值，计算出目标物体的距离和形态信息。
雷达干涉测量则是利用多个雷达系统同时进行测量，通过分析不同雷达系统之间的相位差异，来判断目标物体的位移变化。
三、利用雷达技术监测建筑物倾斜变形的步骤1. 设计测量方案：根据具体的建筑物和监测需求，确定需要监测的位置和测量参数，并设计相应的雷达系统布置方案。
2. 安装雷达系统：按照测量方案，安装和调试雷达系统。
保证雷达系统的稳定性和准确性。
3. 进行数据采集：使用雷达设备对建筑物进行连续或间歇性的扫描测量，获得建筑物各个位置的反射信号数据。
4. 数据处理与分析：将雷达采集到的原始数据进行预处理，包括数据去噪、滤波等操作。
然后，对处理后的数据进行分析，提取出建筑物的倾斜变形信息。
5. 结果评估和报告输出：根据数据分析结果，评估建筑物的倾斜变形状况，生成报告并输出监测结果。
四、雷达技术在建筑物倾斜变形监测中的优势1. 非接触性：雷达技术不需要与建筑物进行直接接触即可进行测量，减少了对建筑物的侵扰，保护了建筑物的完整性。
基于地基雷达干涉测量技术的大坝边坡形变监测及应用
基于地基雷达干涉测量技术的大坝边坡形变监测及应用大坝是水利工程中的重要组成部分，其安全性直接关系到周边地区的安全和稳定。
而大坝边坡的形变监测则是保障大坝安全的重要手段之一。
传统的边坡形变监测方法往往存在监测点有限、人工成本高、监测精度不够等问题，难以满足大坝边坡形变监测的需求。
而基于地基雷达干涉测量技术的大坝边坡形变监测方法，正是利用了这一先进技术手段，解决了传统监测方法存在的问题，并且取得了较好的监测效果。
地基雷达干涉测量技术是一种通过无线电波对地下目标进行成像和监测的技术手段。
它通过对目标区域进行连续的雷达波辐射和遥感测量，得到目标区域的微小形变信息，进而实现对目标区域的形变监测。
这种技术具有监测范围大、监测精度高、监测频率高、监测成本低等优势，适合于大面积区域的形变监测。
将地基雷达干涉测量技术应用到大坝边坡的形变监测中，可以有效解决大坝边坡形变监测存在的问题，并且实现大坝边坡形变的精确监测。
在进行大坝边坡形变监测时，首先需要进行地基雷达干涉测量仪器的安装和部署。
地基雷达干涉测量仪器需要布设在大坝边坡区域，通过雷达波辐射和遥感测量，对大坝边坡的微小形变进行监测。
需要进行监测数据的采集和分析。
通过地基雷达干涉测量仪器获得的监测数据，可以得到大坝边坡形变的情况，并且进行数据分析和处理，得到形变监测结果。
将监测结果与大坝边坡的工程实际情况进行比对和分析，评估大坝边坡的安全状况，并且及时采取相应的措施，保障大坝的安全。
通过实际应用和案例分析可以看出，基于地基雷达干涉测量技术的大坝边坡形变监测方法具有许多优势和特点。
该方法不受地形、植被等自然因素的影响，可以在不同的环境下进行监测。
该方法监测精度高，可以实现对大坝边坡微小形变的监测，对大坝边坡的稳定性进行精确评估。
监测范围广，可以对大坝边坡的大面积区域进行形变监测，实现对整个边坡的监测。
该方法监测频率高，可以实现对大坝边坡形变的实时监测，及时掌握大坝边坡的形变情况。
基于地基雷达干涉测量技术的大坝边坡形变监测及应用
基于地基雷达干涉测量技术的大坝边坡形变监测及应用随着人们对于生态环境要求的不断提高以及社会经济的不断发展，大型水利工程在我国也愈发普及。
大坝是一种非常重要的水利工程，作为重要的水库防洪、发电运动、灌溉等功能设施，一旦因为安全性问题发生破裂、坍塌等意外事故，就会直接对于周围的生产、生活产生巨大的影响。
限于此，针对于大坝的稳定性、安全性等方面的监测逐渐成为了大坝设施的重点之一。
针对于现有的大坝监测技术手段，多为原始测量或物理测量的方式，存在着既不方便也不精确的问题。
为了更好地解决这一问题，人们将眼光投向了地基雷达干涉测量技术。
地基雷达干涉测量技术是一种利用雷达波束对于地面目标进行高精度三维测量的技术，它具有精度高、实时性强等优点，能够有效地对于大坝边坡形变进行监测。
基于地基雷达干涉测量技术的大坝边坡形变监测主要是通过将地基雷达设备安装在大坝周围的站点上，然后在大坝区域内进行多次雷达扫描测量。
在两次测量中，地基雷达将记录到的数据进行处理，得到大坝区域内的位移矢量图。
由此，我们可以分析出大坝边坡的变形情况。
1. 精度高：通过地基雷达干涉测量后所得到的相关数据是以毫米计算的，其测量精度高达亚毫米量级，远远超越了传统物理测量的精度，同时也能够有效地减轻边坡变形产生的误差。
2. 实时性强：基于地基雷达干涉测量技术的大坝边坡形变监测可以实时监测，监测结果可以快速传输到相关控制中心，使得相关部门能够及时了解大坝边坡的变形情况。
3. 可视化：基于地基雷达干涉测量技术所进行的测量结果可以转化为三维模型，使得监测结果更具可视化，能够让专业人员对边坡变形情况有更直观的了解。
4. 非接触式测量：地基雷达干涉测量技术是一种非接触式测量方式，避免了传统物理测量的接触式测量所带来的对测量目标的干扰和伤害，同时也大大提高了测量的安全性。
总之，基于地基雷达干涉测量技术的大坝边坡形变监测技术具有诸多优势，已经成为大坝边坡变形监测的主流测量手段。
雷达测量技术在地下水资源勘探中的应用案例分析
雷达测量技术在地下水资源勘探中的应用案例分析随着人口的增长和工业的发展，地下水资源的有效利用变得尤为重要。
地下水是人类赖以生存的重要水源之一，因此探测地下水资源的方式也不断进步。
雷达测量技术作为一种非侵入性、高效的地下勘测方法，被广泛应用于地下水资源的勘探中。
雷达测量技术的基本原理是利用电磁波在地下介质中的传播规律来获取地下信息。
通过发射电磁波，接收和分析回波信号，可以获取地下介质的结构、性质和含水层分布情况，从而进行地下水资源的勘测和评估。
在实际应用中，雷达测量技术可以通过不同的频率和配置来适应不同的勘测需求。
以某市一片农田为例，地下水资源的分布情况对农田的灌溉管理至关重要。
通过雷达测量技术，工程人员可以利用不同频率的雷达系统对地下介质进行探测。
通过分析回波信号的强度和形态，可以确定地下水位的深度和分布情况，而这些信息可以帮助农田管理人员进行灌溉决策和可持续管理。
此外，雷达测量技术在地下水资源勘测中的应用还可以帮助发现地下水污染问题。
地下水污染是当前世界各地都面临的严峻问题之一，其快速的传播和隐藏性使其难以被察觉。
然而，雷达测量技术可以通过监测地下介质中的异常回波信号来识别地下水污染源的存在。
通过对比正常区域和污染源周围区域的雷达图像，可以发现异常信号的存在，并进一步确定污染源的位置和范围。
这对于及时采取措施阻止污染扩散、修复受损地下水资源具有重要意义。
雷达测量技术在地下水资源勘测中的应用不仅仅局限于农田和地下水污染的监测上，它还可以用于城市供水系统的建设和管理。
城市供水系统的建设需要考虑地下水资源的分布情况，以便选择最佳的取水位置和建设方案。
通过雷达测量技术，可以获取地下水资源的储量、出水速度和水质情况，从而为城市供水系统的规划和设计提供科学依据。
同时，在城市供水系统的管理中，雷达测量技术还可以实时监测地下水位和水质变化，并进行预警和调控。
这有助于提高城市供水系统的供水能力和保障供水质量，从而满足城市居民的日常用水需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷达外业检测方法
1、测线布置
雷达测量之前要建立测区坐标，并布置测线，根据坐标确定测量 剖面的平面位置。测线的布置要点是： 1、被测目标是一维体，如管线等，测线应彼此平行并垂直于管 线长轴，如果管线方向未知，则应采用方格网。 2、被测目标是二维体，如基岩面等，测线应按网格状布置，并 垂直于基岩面的走向 3、根据被测目标水平尺度及要求的水平分辨率确定测线间距， 测线间距应小于或等于目标尺度与分辨率，以防目标漏判。 4、可以先用大尺度网格初查以确定目标体的范围，再用小网格 详查，网格的大小等于目标体的尺度。
工程雷达工程实例
4 、城市路面地下管线雷达图像 下图是城市路面地下管线探测的雷达图像，显示出不同材质、 不同用途管线的图像特征。管道材质不同，反射波强弱不同，彩 色雷达图像中管道反射波的颜色亦不同。（下图为美国雷达所做）
工程雷达工程实例
5、公路路面结构检测 公路路面结构检测的主要内容是路面分层厚度的检测，包括垫层、 基层和面层。一般简易路面厚10-20cm，高等级公路路面厚20-30cm。 下图为KON-LD雷达在内蒙某地所做的公路结构层厚度检测的图像，可 以看到电磁波在各个层位的反射信号较强，各界面清楚可见。
1、道路检测 公路路面、机场跑道的分层厚度、路基病害检测，地基脱空、回 填欠实、地下水渗漏等 2、隧道检测 隧道衬砌厚度、围岩扰动、脱空与空洞等
3、桥梁结构检测 4、混凝土结构检测 混凝土结构中钢筋、电缆等位置分布检测，楼板厚度、衬砌厚度 检测，混凝土结构与衬底之间缝隙带、渗水区域检测，建筑结构探伤 孔洞、疏松、裂缝、剥离层等缺陷的位置与范围。 5、探查地下管网 如水管、电力管线、输气管线、热力管线等金属、非金属管线的 分布
工 程 雷 达 检 测 技 术
雷达检测原理
雷达主频为数十兆赫至 千兆赫波段的电磁波以宽频 带短脉冲的形式，由地面通 过天线发射器发送至地下， 一个天线发射电磁波，另一 个天线接收来自目标介质界 面的反射波。由接收到电磁 波的旅行时间、幅度与波形 等信息，可推断地下介质的 电性结构。
雷达技术在工程检测中的应用
工程雷达工程实例
2、地下管线的雷达图像记录 下图是地下管线的雷达图像，该图像为KON-LD雷达在清华园所做 的实例。图中右侧为地下管线的雷达反射波记录图，可见管线的图像 特征为一个开口向下的双曲线形态，异常形态清晰、完整，相邻管线 的分辨率好。
工程雷达工程实例
3 、地下管线雷达图像 下图是KON-LD雷达在北京市第三工程质量检测所做地下管线探测 的雷达图像。在对原始数据进行了去除背景、水平滤波、调节增益等 处理后，在图中管线的异常形态较为清晰、完整，但相对在一些区域 干扰信号也较强。
工程雷达工程实例
6、公路路面检测 下图是美国雷达所做的路面结构层、公路病害的检测，在图 像中病害区域位置明显，易于识别。（收集于劳雷公司网站)
工程雷达工程实例
7、公路病害的检测 公路病害的形成原因是多方面，有本身质量造成的，有自然风化、外 界作用、施工质量等产生的，路基问题与路面问题也不是独立形成的，两 者相互作用、互相影响。公路路基往往由于含水量过高、承载力不足、压 实度达不到要求等原因，而使路基产生过量沉陷，形成空洞、暗穴，有时 局部还会产生滑坍等。（KON-LD雷达云南资料）
工程雷达工程实例
9、岩体灌浆施工效果检测 下图是对松散黄土层压浆处理前后的雷达图像，可见处理后的效 果。
工程雷达工程实例
10、混凝土结构检测 左图是KON-LD雷达检测混凝土内部钢筋的雷达图像，右图是KONLD检测混凝土衬砌内部钢拱架雷达图像，可见处理后的效果。
工程雷达工程实例
11、隧道衬砌质量检测 下图是KON-LD雷达在重庆某隧道所做的隧道衬砌工程实例。图1为 原始采集图，可以看到钢筋反应清晰；图2为处理过后的雷达图像。
工程雷达工程实例
8、公路病害的检测 面层在行车荷载的反复作用和自然风化因素的影响下，会逐渐出现损 坏，形成路面沉陷、车辙推移、开裂等。另外，由于公路结构层透水性问 题使局部集水，而产生软弱体(或软弱层)等病害。图1中部分地区已出现隐 伏的裂缝等缺陷，图2中无强反射信号，介质相对均一。混凝土中的钢筋信 号明显。 （KON-LD雷达云南资料）
剖 面 法
宽
角
法
雷达外业检测方法
KON-LD雷达外业检测
雷达结果的表示方法
波形堆积图 灰色电平图 伪彩色电平图
工程雷达工程实例
1、 混凝土中管状目标体的雷达同相记录 下图是KON-LD雷达探测混凝土模型中垂直埋设的六根管道，其中 钢管、空心管各三根。雷达天线由模型左端向右端垂直于管道扫描， 在雷达图像上可见六根管道位置均有向下开口的双曲线，由于空心管 内充水后反射波较强，形成多次反射。管状目标体的雷达图像
工程雷达工程实例
12、隧道衬砌质量检测 下图是KON-LD雷达在重庆某隧道所做的隧道衬砌工程实例。下图 是经过滤波、增益等处理过的图像。处理过程中增益的调节和显示方 式的选择是比较有效的手段，它可以使图像目标更加清晰，易于识 别，有时比其他方法都有效。KON-LD 雷来自工程介绍雷达外业检测方法
2、雷达观测方式
1、剖面法：发射天线和接收天线以固定间隔沿测线同步移动的测量方式。在 移动过程中，得到由一个个记录组成的时间剖面图。横坐标为天线在测线上的位 置，纵坐标为雷达脉冲从发射天线出发经目标界面反射回到接收天线的双程走时。 2、宽角法是一个天线（Tx）不动，另一个天线（Rx）沿测线移动，记录地下 各个不同层面反射波的双程走时的测量方式 。
