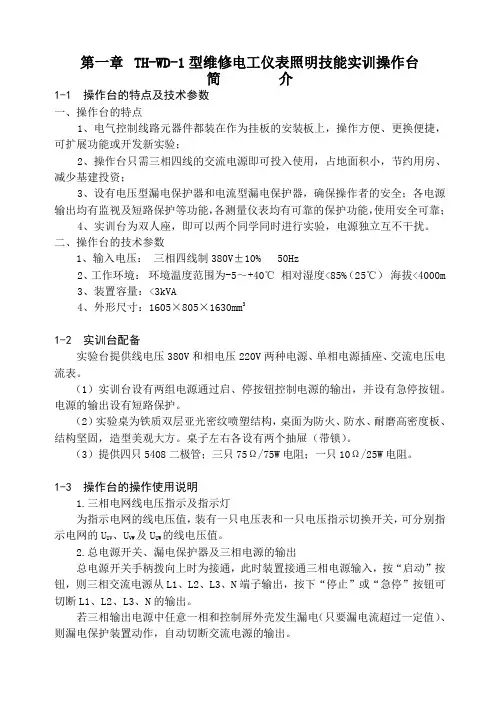

TH-WD-1实验指导书

TH-WD-1实验指导书

第一章TH-WD-1型维修电工仪表照明技能实训操作台简介1-1 操作台的特点及技术参数一、操作台的特点1、电气控制线路元器件都装在作为挂板的安装板上,操作方便、更换便捷,可扩展功能或开发新实验;2、操作台只需三相四线的交流电源即可投入使用,占地面积小,节约用房、减少基建投资;3、设有电压型漏电保护器和电流型漏电保护器,确保操作者的安全;各电源输出均有监视及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠;4、实训台为双人座,即可以两个同学同时进行实验,电源独立互不干扰。

二、操作台的技术参数1、输入电压:三相四线制380V±10% 50Hz2、工作环境:环境温度范围为-5~+40℃相对湿度<85%(25℃)海拔<4000m3、装置容量:<3kVA4、外形尺寸:1605×805×1630mm31-2 实训台配备实验台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压电流表。

(1)实训台设有两组电源通过启、停按钮控制电源的输出,并设有急停按钮。

电源的输出设有短路保护。

(2)实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板、结构坚固,造型美观大方。

桌子左右各设有两个抽屉(带锁)。

(3)提供四只5408二极管;三只75Ω/75W电阻;一只10Ω/25W电阻。

1-3 操作台的操作使用说明1.三相电网线电压指示及指示灯为指示电网的线电压值,装有一只电压表和一只电压指示切换开关,可分别指示电网的U UV、U VW及U UW的线电压值。

2.总电源开关、漏电保护器及三相电源的输出总电源开关手柄拨向上时为接通,此时装置接通三相电源输入,按“启动”按钮,则三相交流电源从L1、L2、L3、N端子输出,按下“停止”或“急停”按钮可切断L1、L2、L3、N的输出。

若三相输出电源中任意一相和控制屏外壳发生漏电(只要漏电流超过一定值)、则漏电保护装置动作,自动切断交流电源的输出。

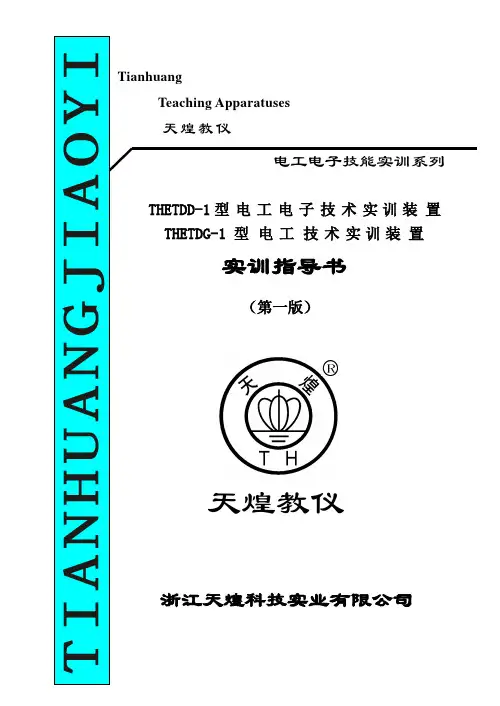

THETDD-1型电工电子技术实训装置实训指导书(电工部分)

THETDD-1型电工电子技术实训装置实训指导书(电工部分)

TianhuangTeaching Apparatuses天煌教仪电工电子技能实训系列THETDD-1型电工电子技术实训装置 THETDG-1 型电工技术实训装置实训指导书(第一版)天煌教仪浙江天煌科技实业有限公司目录实训一基本电工仪表的使用及测量误差的计算 (1)实训二减小仪表测量误差的方法 (4)实训三欧姆定律 (7)实训四电阻的串联和并联电路 (8)实训五电阻的混联电路 (10)实训六电路中电位的测量 (11)实训七基尔霍夫定律 (13)实训八叠加原理 (15)实训九电压源与电流源的等效变换 (16)实训十戴维南定理和诺顿定理 (18)实训十一负载获得最大功率的条件 (20)实训十二直流电阻电路故障的检查 (21)实训十三互易定理 (24)实训十四已知和未知电路元件伏安特性的测绘 (25)实训十五仪表量程扩展 (28)实训十六电容的串联和并联电路 (31)实训十七电容的充放电电路 (32)实训十八典型电信号的观察与测量 (33)实训十九二端口网络测试 (35)实训二十RC一阶电路的响应测试 (38)实训二十一二阶动态电路响应的研究 (40)实训二十二互感电路观测 (42)实训二十三R、L、C串联谐振电路的研究 (44)实训二十四 RLC串联交流电路和并联交流电路 (47)实训二十五电感器和电容器在直流电路中和正弦交流电路中的特征 (49)实训二十六日光灯电路的连接与功率因数的提高 (51)实训二十七功率因数及相序的测量 (53)实训二十八三相负载的星形连接 (55)实训二十九三相负载的三角形连接 (57)实训三十三相电路功率的测量 (59)实训三十一单相铁芯变压器特性的测试 (61)实训三十二单相电度表安装及使用 (63)实训三十三三相鼠笼式异步电动机的使用 (65)实训三十四三相鼠笼式异步电动机点动和自锁控制 (69)实训三十五三相鼠笼式异步电动机正反转控制 (72)实训一 基本电工仪表的使用及测量误差的计算一、实训目的1. 熟悉实训台上各类电源及各类测量仪表的布局和使用方法。

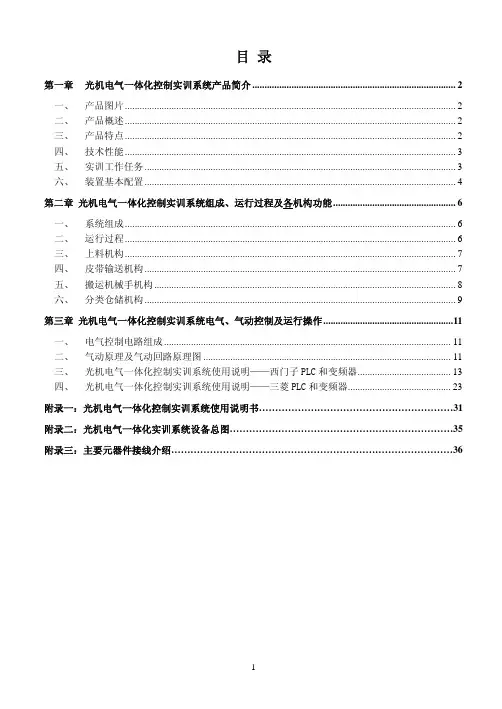

THJDQG-1型 光机电气一体化控制实训系统实训指导书介绍

THJDQG-1型 光机电气一体化控制实训系统实训指导书介绍

¾ 机械构件的装配与调整能力
¾ 机电设备的安装与调试能力
¾ 电路安装与调试能力
¾ 气动系统的安装与调试能力
¾ 光机电气一体化设备控制程序编写能力
六、装置基本配置
光机电气一体化控制实训系统由型材实训台、井式上料机构、物料输送、搬运机械手、及
分类仓储机构、PLC 模块、变频器模块、按钮模块、电源模块、各种传感器、工件、I/O 接口板
通过配置的光机电气一体化设备部件、PLC 模块、变频器模块、步进电机模块、指令开关
和传感器等,可完成下列光机电气设备安装和光机电气一体化技术的工作任务:
¾ 上料结构和皮带输送线的自动控制
¾ 搬运机械手的自动控制
¾ 运料小车的自动控制
¾ 光机电气一体化的自动控制
6.通过考核或技能竞赛,可考察的职业能力
通过配置的光机电气一体化设备部件、PLC 模块、变频器模块、步进电机模块、指令开关
和传感器等,可完成下列光机电气设备安装和光机电气一体化技术的工作任务: ¾ 工件库及工件推出设备的安装与调试 ¾ 皮带输送线设备的安装与调试
3
¾ 搬运机械手设备的安装与调试 ¾ 运料小车的安装与调试 ¾ 光机电气一体化设备安装与调试 5.自动控制系统安装与调试
目录
第一章 光机电气一体化控制实训系统产品简介 ................................................................................... 2
一、 二、 三、 四、 五、 六、
产品图片 ....................................................................................................................................... 2 产品概述 ....................................................................................................................................... 2 产品特点 ....................................................................................................................................... 2 技术性能 ....................................................................................................................................... 3 实训工作任务 ............................................................................................................................... 3 装置基本配置 ............................................................................................................................... 4

机电一体化技术与系统实验指导书

机电一体化技术与系统实验指导书

实验一、机电系统教学实验台实验一、实验目的1、了解机电一体化系统设计相关技术、设计方法;2、理解、掌握机电一体化系统组成。

二、实验设备(一)、系统概述该实验设备为一台模拟的自动生产线,集机械、气动、PLC控制、交流调速和传感器等技术为一体,是一台典型的机电一体化产品和理想的教学实验设备。

设备设四个工位,第一工位是上下料工位,第二至第四工位是模拟加工工位,为节省空间尺寸,仅在第三工位安装了加工单元,工件为3 5×3 5×8mm的方形铝件,料库中可存放1 5个工件。

自动循环过程是:1、卸料阻挡定位块升起;2、机械手爪抓取己加工工件、提升、旋转至卸料位,松开工件,工件由坡形滑道滑入工件箱内;3、卸料阻挡定位块下降;4、机械手爪转至取料位、下降、抓取工件、上升并旋转至工作台的上料位、下降、放入待加工工件;5、刀具旋转、快进;6、刀具工进;7、刀具延时停留:8、刀具快退、停转;9、旋转工作台定位销松开;10、工作台旋转90O;11、工作台定位销定位锁紧;12、推料缸送出一个工件至取料位。

(二)、装置机械机构机械系统分为四个主要部件:1、刀具及进给部件如图1所示,刀具旋转由一台220V、6W的交流电机驱动。

转轴前端有钻夹头,安装一把钻头作为刀具。

转轴由一个带导向杆的气缸带动,从而完成进给运动。

导杆气缸上装有三个磁性开关,检测原位、快工进转换及延时停留位。

通过二位三通电磁阀的切换,便可使刀具实现快速进给和工作进给。

图1 刀具及进给部件示意图2、工作台部件如图2所示,工作台上设有四个工位,其中一个为上下料位,与之成1800的工位是加工位,另外两个工位可增设其他加工刀具。

工作台由可调速电机驱动,采用一台220V、6W的交流电机,通过I=50的减速器带动台面旋转,该电机有调速系统,调整范围是0~350转/分。

工作台由定位气缸实现工作台的定位夹紧。

气缸上装有两个磁性开关,检测定位和松开两个位置。

台面下段还装有三个传感器,一个接近开关检测台面的900换位,另两个光点开关检测上下料位和加工位的工件有无。

THETDD-1型电工电子技术实训装置实训指导书(电子部分)

THETDD-1型电工电子技术实训装置实训指导书(电子部分)

目录实训一常用电子仪器的使用 (1)实训二二极管、三极管的判别与检测 (4)实训三晶体管共射极单管放大器 (7)实训四场效应管放大器 (9)实训五负反馈放大器 (11)实训六差动放大器 (13)实训七射极跟随器 (16)实训八集成运算放大器的调零保护电路 (19)实训九集成运算放大器的基本运算电路 (21)实训十由集成运算放大器组成的电压比较器 (25)实训十一由集成运算放大器组成的波形发生器 (27)实训十二RC正弦波振荡器 (29)实训十三OTL功率放大器 (31)实训十四整流滤波电路及稳压管稳压电路 (33)实训十五串联型晶体管稳压电源电路 (35)实训十六集成稳压电源 (37)实训十七晶闸管可控整流电路 (40)实训十八晶体管开关特性、限幅器与箝位器 (42)实训十九TTL集成逻辑门 (45)实训二十CMOS集成逻辑门 (48)实训二十一集成逻辑电路的连接和驱动 (50)实训二十二组合逻辑电路 (52)实训二十三译码器 (56)实训二十四译码与数码显示 (58)实训二十五数据选择器及其应用 (61)实训二十六触发器 (64)实训二十七计数器 (67)实训二十八移位寄存器 (70)实训二十九脉冲分配器及其应用 (72)实训三十555定时器的应用 (74)附录1 (76)附录2 (77)附录3 (78)实训一常用电子仪器的使用一、实训目的1.学习电子电路实训中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。

2.初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。

二、实训原理在模拟电子电路实训中,经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。

它们和万用表一起,可以完成对模拟电子电路的静态和动态工作情况的测试。

实训中要对各种电子仪器进行综合使用,可按照信号流向,以连线简捷,调节顺手,观察与读数方便等原则进行合理布局,各仪器与被测实训装置之间的布局与连接如图1-1所示。

《光机电一体化》实训指导书

《光机电一体化》实训指导书

光机电一体化实训考核装置实训指导书目录第1章光机电一体化实训考核装置 (1)1.1外观 (1)1.2概述 (1)1.3实训项目 (2)1.4配置 (2)1.5配置清单 (3)1.5.1PLC及变频器选配表 (4)1.6技术参数 (4)第2章光机电一体化实训考核装置机构说明 (5)2.1整机工作流程 (5)2.2工作原理 (5)2.3送料机构 (6)2.4机械手搬运机构 (7)2.5物料传送和分拣机构 (8)2.6气动原理 (8)2.7气缸电控阀使用 (10)2.8传感器应用说明 (12)2.8.1 常用传感器的使用说明 (12)2.8.2 磁性开关的使用说明 (12)2.9触摸屏说明 (13)2.9.1 软件的安装 (13)3.0制作一个简单的工程 (22)4.0通信设置 (33)第3章光机电一体化实训考核装置电气电路说明 (34)3.1电气电路组成 (34)3.2三菱PLC主机、变频器 (34)3.2.1 端子接线图 (36)3.2.2 三菱PLC控制原理图 (37)3.2.3 三菱I/O分配图 (38)3.2.4三菱变频器操作 (39)3.2.5 变频器操作面版说明 (40)3.2.6 参数设置方法 (41)3.2.7三菱变频器参数设置 (42)3.3欧姆龙PLC主机、变频器 (43)3.3.1 端子接线图 (44)3.3.2 欧姆龙PLC控制原理图 (45)3.3.3 欧姆龙I/O分配图 (46)3.3.4 欧姆龙变频器操作 (47)3.3.5 欧姆龙变频器参数设置 (49)3.4西门子PLC主机、变频器 (50)3.4.1 端子接线图 (51)3.4.2 西门子PLC控制原理图 (52)3.4.3 西门子I/O分配图 (53)3.4.4 西门子变频器操作 (54)3.4.5 西门子变频器参数设置 (57)3.5松下PLC主机、变频器 (58)3.5.1 端子接线图 (59)3.5.2 松下PLC控制原理图 (60)3.5.3 松下I/O分配图 (61)3.5.4 松下变频器操作 (62)3.5.5 松下变频器参数设置 (65)附录A 装配图 (66)附录B 进线接线图 (72)第1章光机电一体化实训考核装置1.1 外观1.2 概述光机电一体化实训考核装置,由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块单元、触摸屏模块单元、变频器模块单元、按钮模块单元、电源模块单元、模拟生产设备实训模块、接线端子排和各种传感器等组成。

天煌THJDQG型光机电气一体化控制实训系统指导书完整版

天煌THJDQG型光机电气一体化控制实训系统指导书完整版

天煌T H J D Q G型光机电气一体化控制实训系统指导书HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】目录第一章光机电气一体化控制实训系统产品简介一、产品概述本装置是一种最为典型的光机电气一体化产品,是为职业院校、职业教育培训机构而研制的,适合机电一体化、电气自动化等相关专业的教学和培训。

它在接近工业生产制造现场基础上又针对教学及实训目的进行了专门设计,强化了光机电气一体化的安装与调试能力。

本装置由导轨式型材实训台、光机电气一体化设备部件、电源模块、按钮模块、PLC模块、变频器模块、交流电机模块、步进电机及驱动器模块、模拟生产设备实训单元(包含上料机构、皮带输送线、搬运机械手、分类仓储等)和各种传感器等组成。

采用开放式和拆装式结构设计,可根据现有的机械部件组装生产设备,使整个装置能够灵活的按实训教学需要组装光机电气一体化设备。

装置采用工业标准结构设计及抽屉式模块放置架,组合方便。

控制对象均采用典型机电设备部件,接近工业现场环境,满足实训教学或技能竞赛需求。

本装置涵盖了机电一体化和电气自动化专业中所涉及的PLC控制、变频调速、步进调速、传感检测、气动、机械结构安装与系统调试等内容,为培养可持续发展的光机电气一体化高技能人才提供一个良好的平台。

二、产品图片三、产品特点1.该装置融典型机电一体化设备机械部件安装、气动系统的安装与调试、电气控制电路的安装和PLC编程、机电设备安装与调试、自动控制系统安装与调试于一体,满足实训教学和竞赛的需要。

2.该实训考核装置有PLC模块I/O端子、变频器接线端子、交流电机接线端子、步进电机驱动器接线端子、各常用模块与PLC连接端子,均采用安全插座,使用带安全插头的导线进行电路连接;各光电开关、行程开关、传感器和指示元件的电路,则通过端子排进行连接。

插拔线连接电路与端子排连接电路相结合,既保证学生基本技能的训练、形成和巩固,又保证电路连接的快速、安全和可靠。

THMDZT-1型机械装调技术综合实训装置实训指导书10-05-04

THMDZT-1型机械装调技术综合实训装置实训指导书10-05-04

THMDZT-1型机械装调技术综合实训装置实训指导书10-05-04项目七机械传动的安装与调整一、实训目的1. 培养学生的识图能力,通过对装配图的分析,清楚零件之间的装配关系,机构的运动原理及功能。

2. 培养学生对带传动带的调节能力。

3. 培养学生对齿轮传动的调节能力。

二、实训设备序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 名称机械装调技术综合实训装置普通游标卡尺深度游标卡尺杠杆式百分表大磁性表座塞尺直角尺内六角扳手橡胶锤垫片防锈油紫铜棒轴承装配套筒零件盒型号及规格THMDZT-1 型 300mm 数量 1 套 1 把 1 把,含小磁性表座 1 套 1 个 1 把 1 把 1 套 1 把若干若干1 根 1 套 2 个备注三、实训内容1. 电机与变速箱之间、减速机与自动冲床之间同步带传动的调整。

2. 变速箱与二维工作台之间直齿圆柱齿轮传动的调整。

3. 减速器与分度转盘机构之间锥齿轮的调整。

4. 链条的安装。

四、实训步骤将变速箱、交流减速电机、二维工作台、齿轮减速器、间歇回转工作台、自动冲床分别放在铸件平台上的相应位置,并将相应底板螺钉装入。

变速箱与二维工作台传动的安装与调整1. 把二维工作台安装在铸件底板上;通过百分表,调整二维工作台丝杆与变速箱的输出轴天煌科技22天煌教仪的平行度。

2. 通过调整垫片的调整,将变速箱输出和二维工作台输入的两齿轮调整齿轮错位不大于齿轮厚度的 5%及两齿轮的啮合间隙,用轴端挡圈分别固定在相应轴上。

3. 打紧底板螺钉,固定底板。

变速箱与小锥齿轮部分链传动的安装1. 首先用钢板尺,通过调整垫片调整两链轮端面共面,用轴端挡圈将两链轮固定在相应轴上。

2. 用截链器将链条截到合适长度。

3. 移动小锥齿轮底板的前后位置,减小两链轮的中心距,将链条安装上;通过移动小锥齿轮底板的前后位置,来调整链条的张紧度。

间歇回转工作台与齿轮减速器1. 首先调节小锥齿轮部分,使得两直齿圆柱齿轮正常啮合,通过加调整垫片调整两直齿圆柱齿轮的错位,调整使错位不大于齿轮厚度的 5%。

(完整版)THMDZT-1型机械装调技术综合实训装置实训指导书

(完整版)THMDZT-1型机械装调技术综合实训装置实训指导书

THMDZT—1型机械装调技术综合实训装置实训指导书1 目录项目一THMDZT-1 型机械装调技术综合实训装置使用说明项目二变速箱的装配与调整项目三齿轮减速器的装配与调整项目四二维工作台的装配与调整项目五间歇回转工作台的装配与调整项目六自动冲床机构的装配与调整项目七机械传动的安装与调整项目八机械系统的运行与调整项目一THMDZT—1 型机械装调技术综合实训装置使用说明一、概述本装置依据相关国家职业标准及行业标准,结合各职业学校、技工院校“数控技术及其应用”、“机械制造技术”、“机电设备安装与维修”、“机械装配"、“机械设备装配与自动控制"等专业的培养目标而研制.主要培养学生识读与绘制装配图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能。

提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加工质量分析与控制、基层生产管理等岗位的就业能力. 二、实训工作台 1。

技术性能 (1)输入电源:单相三线 AC220V±10% 50Hz;(2)交流减速电机1 台:额定功率 90W,减速比 1:25;(3)外形尺寸(实训台):1800mm×700mm×825mm; (4)安全保护:具有漏电流保护,安全符合国家相关标准。

2. 外观结构图1—1实训工作台外观结构1—机械装调区域2—钳工操作区域3-电源控制箱4-抽屉 5-万向轮 6-吊柜 3。

电气控制部分 (1)电源控制箱 THMDZT-1 型机械装调技术综合实训装置 2 图1—2 电源控制箱面板电源总开关:带电流型漏电保护,控制实训装置总电源。

电源指示:当接通装置的工作电源,并且打开电源总开关时,指示灯亮。

调速器:为交流减速电机提供可调电源。

“复位”按钮:当二维工作台运动时触发限位开关停止后,由此按钮结合变速箱换挡,使其恢复正常运行。

电源操作及注意事项: a、接通装置的单相三线工作电源,将交流电机和限位开关分别与实训装置引出的电机接口和限位开关接口相连接; b、打开电源总开关,将调速器上的调速旋钮逆时针旋转到底,然后把调速器上的开关切换到“RUN”,顺时针旋转调速旋钮,电机开始运行; c、关闭电机电源时,首先将调速器上的调速旋钮逆时针旋转到底,电机停止运行,然后把调速器上的开关切换到“STOP”,最后关闭电源总开关。

实验一白炽灯照明电路的安装

实验一白炽灯照明电路的安装

1 THPMZ-1型电机控制及仪表照明电路实训考核装置简介THPMZ-1 型电机控制及仪表照明电路实训考核装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求进行设计的。

可以完成《工厂电气控制》、《电机拖动》的操作实训。

满足维修电工的初、中、高级技能考核要求。

整个实训装置采用实际用配电柜为主体利用柜体的双面空间进行布局整个实训装置包括两块继电板、主控制面板十块元件板元件板上安装有各种实训元器件且所有元器件的接线都在接线端子排上进行接线避免了因长期在器件本身进行走线而导致元器件的损坏通过走线槽进行工艺布线。

控制柜的功能及操作使用控制柜上装有三相交流输入电源线电压指示及切换开关、交流电压表、电流表、主电路漏电保护、定时器兼报警记录仪、照明灯等器件。

1.控制柜的技术参数输入电源三相四线或三相五线380V±10 50Hz 工作环境温度10℃40℃相对湿度lt8525℃海拔4000m 装置容量1.5kVA 外形尺寸800×850×19003mm 2. 三相输入电源线电压指示及切换开关位于主控制面板上。

为指示电网输入的三相线电压值利用电压切换开关的切换可在一只交流电压表上分别指示电网的UAB、UBC、UAC线电压值。

3. 交流电压表、电流表位于主控制面板上。

交流电压表为0450V量程交流电流表为05A量程这两只交流仪表都为指针式仪表精度1.0级用以指示电网输入的三相线电压值均为380V左右和其中一相的相电流值。

4. 主电路漏电保护及输出开关位于主控制面板上。

主电路由“启动”及“停止”、“急停”按钮控制。

按下“启2 动”按钮则主电路的A、B、C及N端子可输出电网的三相四线交流电源按下“停止”按钮则主电路无交流电源输出按下“急停”按钮则主电路也无交流电源输出。

主电路漏电保护位于继电板上。

如三相交流电源输出的A、B、C任一端子和控制柜壳或电机导轨底座发生漏电只要漏电流超过一定值漏电保护装置即动作两个面板的“告警”发光管都发亮两个蜂鸣器都发出声响并自动切断交流电源的输出若再要输出交流电源仍需先按“复位”按钮才能重新启动交流电源。

THPFDC-1型实训指导书(含使用说明书)

THPFDC-1型实训指导书(含使用说明书)

THPFDC-1型 材料分拣实训模型一、实训目的1.了解气动技术、传感器技术、位置控制技术等内容。

2.掌握PLC 控制的基本原理。

3.掌握变频器应用技术。

二、实训设备1.THPFDC-1型 材料分拣实训模型 1台2.计算机 (用户自备) 1台3.静音气泵(用户自备) 1台4.PLC 主机(含编程电缆) (用户自备) 1台5.变频器(用户自备) 1台 三、控制要求系统启动,将物料放到光电传感器前的皮带上,当光电传感器检测到有工件进入,即给控制系统发出信号,控制系统给变频器发出启动信号。

变频器驱动三相交流电机带动皮带转动,当物料为金属时电感传感器检测到信号,变频器停止,推料气缸一动作,将物料推入第一个料槽;当物料为非金属时电容传感器检测到信号,变频器停止,推料气缸二动作,将物料推入第二个料槽。

四、端子排布注:和THPF-B 配合使用时,请使用实训屏上的信号转接板进行连接,信号转接板使用方法请参考THPF-B 实训指导书中式的使用说明。

五、控制系统用户可根据需要自由配置控制系统,现就常见的西门子、三菱、欧姆龙PLC 和变频器做简单介绍。

可编程控制器与变频器配置表(可另配其他主机)123456789101112131415161718192021222324入料检测传感器正推料气缸一电磁阀负交流电机U 推料气缸一电磁阀正交流电机V 交流电机W入料检测传感器负入料检测传感器输出料槽一检测传感器输出料槽一检测传感器负料槽一检测传感器正料槽二检测传感器输出料槽二检测传感器负料槽二检测传感器正推料一气缸回位限位传感器正推料一气缸回位限位传感器负推料一气缸推出限位传感器正推料一气缸推出限位传感器负推料二气缸推出限位传感器负推料二气缸推出限位传感器正推料二气缸回位限位传感器负推料二气缸回位限位传感器正推料气缸二电磁阀正推料气缸二电磁阀负(一)西门子系统使用说明1.西门子PLC(二)三菱系统使用说明1.三菱PLC电气控制原理图初始值设置值120 50 上限频率(旋转频率设定旋钮,将运行频率设定为30Hz。

光机电一体化实训装置安装与调试

光机电一体化实训装置安装与调试

光机电一体化实训装置安装与调试自动化与电气工程学院甘辉宇摘要本次工程实习的实习单位是在浙江天煌实业有限公司,本次实习所涉及的专业有电气工型光机电气一体化控制实训系统是一台实训程及其自动化与测控专业,应用到PLC、传感器、步进电机、变频器、气动等技术。

THWME-1的实验装置,仪器平台由控制屏、实验桌、温度控制单元、直流小电机、机械手单元、变频器单元、交流伺服单元、小车运动控制单元、PLC 控制系统、单片机控制系统、数据采集控制系统、计算机控制、工控组态软件等组成。

所有实验均采用模版化设计、种类齐全、可组成不同的控制系统,能完成机电设备中的逻辑、运动、温度、压力、流量、等实验内容,控制对象均采用典型的机电设备模型,接近工业现场环境,能提高学生的学习兴趣和实际动手能力。

在实习中,通过生产部门2个月的实习,了解到了企业产品的生产工艺,产品是要经过各个部件的组成才能运行,要经过产品装配接线,调试,检验,装箱,发货等多道工序,每个环节都不能马虎,才保证好产品质量。

关键词:实验装置光机电一体化工业模拟系统天煌教仪AbstractThe engineering internship was completed in Tian Huang Industrial in Zhejiang. The professionals involved in training in electrical engineering and automation and monitoring of professional. It applied to the PLC, sensors, stepper motor, inverter, air and other technologies. THWME-1 type Training-ray machine control system electrical integration is a training of the experimental device, instrument platforms from the control panel, experimental table, temperature control unit, small DC motors, robot modules, the drive unit, AC servo unit, control unit sports car , PLC control system, SCM system, data acquisition and control system, computercontrol, control configuration software and other components. All experiments were performed using the template design, full range, can be composed of different control systems. This equipment complete the logic, motion, temperature, pressure, flow, content and other experiments, the control objects are the typical model of mechanical and electrical equipment, close to the industrial environment, to improve student learning interest and practical ability. In practice, through the production department 2 months of internship, It learned the business of production processes, products have to go through the composition of the various components to run, to go through product assembly, wiring, commissioning, inspection, packing, shipping and other multi-channel Process. Each link can not be careless, only to ensure good product quality.Key words: experimental device,mechatronics, industrial simulation system,TianHuang’s teaching instrument目录摘要 (1)Abstact (1)第一章绪论 (4)1.1 实习目的 (4)1.2实习公司简介 (4)1.3 实习内容 (5)第二章THWME-1型光机电一体化装置原理分析 (6)2.1 主体介绍 (6)2.1.1 基本概述 (6)2.1.2 技术性能 (6)2.1.3 操作、使用说明 (6)2.2 THWME-1的原理、结构与功能 (6)2.2.1 系统接线端子说明 (7)2.2.2 HWME-1型光机电气一体化控制系统气动回路 (10)2.2.3 THWME-1型光机电气一体化控制系统接线图 (11)2.2.4变频器的基本使用 (14)2.2.5步进电机驱动实训 (15)2.3 调试与综合控制实训 (17)2.3.1 实训步骤 (17)2.3.2 控制要求 (18)第三章总结 (19)参考文献 (20)致谢 (21)第一章绪论1.1实习目的工程实习是教学与生产实际相结合的重要实践性教学环节。

DJDK-1型电力电子技术及电机控制实验装置实验指导书V3.4版

DJDK-1型电力电子技术及电机控制实验装置实验指导书V3.4版
2、正、反桥脉冲输入端
从三相晶闸管触发电路(如DJK02-1等挂件)来的正、反桥触发脉冲分别通过输入接口,加到相应的晶闸管电路上;信号接口的详细情况详见附录相关内容。
3、正、反桥钮子开关
从正、反桥脉冲输入端来的触发脉冲信号通过“正、反桥钮子开关”接至相应晶闸管的门极和阴极;面板上共设有十二个钮子开关,分为正、反桥两组,分别控制对应的晶闸管的触发脉冲;开关打到“通”侧,触发脉冲接到晶闸管的门极和阴极;开关打到“断”侧,触发脉冲被切断;通过关闭某几个钮子开关可以模拟晶闸管主电路失去触发脉冲的故障情况。
5、励磁电源
在按下启动按钮后将励磁电源开关拨向“开”侧,则励磁电源输出为220V的直流电压,并有发光二极管指示输出是否正常,励磁电源由0.5A熔丝做短路保护,由于励磁电源的容量有限,仅为直流电机提供励磁电流,不能作为大容量的直流电源使用。
6、面板仪表
面板下部设置有±300V数字式直流电压表和±5A数字式直流电流表,精度为0.5级,能为可逆调速系统提供电压及电流指示;面板上部设置有500V真有效值交流电压表和5A真有效值交流电流表,精度为0.5级,供交流调速系统实验时使用。
图1-2主控制屏面板图
1、三相电网电压指示
三相电网电压指示主要用于检测输入的电网电压是否有缺相的情况,操作交流电压表下面的切换开关,观测三相电网各线间电压是否平衡。
2、定时器兼报警记录仪
平时作为时钟使用,具有设定实验时间、定时报警和切断电源等功能,它还可以自动记录由于接线操作错误所导致的告警次数。(具体操作方法详见DJDK-1型电力电子技术及电机控制实验装置使用说明书)
(3)触发脉冲与晶闸管主电路电源必须同步,两者频率应该相同,而且要有固定的相位关系,使每一周期都能在同样的相位上触发。

THJDME型光机电一体化实训考核装置指导书新版

THJDME型光机电一体化实训考核装置指导书新版

目录第一章 THJDME-1型光机电一体化实训考核装置 (2)一、外观 (2)二、概述 (2)三、特点 (2)四、技术参数 (3)五、系统组成 (3)六、实训项目 (3)七、注意事项 (4)第二章 THJDME-1型光机电一体化实训考核装置机构说明 (5)一、整机工作流程 (5)二、工作原理 (5)三、送料机构 (6)四、机械手搬运机构 (7)五、物料传送和分拣机构 (8)六、气动原理 (9)七、气缸、气爪、电控阀使用 (9)第三章 THJDME-1型光机电一体化实训考核装置电气控制说明 (12)一、电气电路组成 (12)二、模块说明及示意图 (12)三、端子接线图 (13)四、变频器的基本使用 (14)五、系统控制实训 (19)六、三菱PLC控制原理图 (22)七、西门子PLC控制原理图 (23)八、欧姆龙PLC控制原理图 (24)附录一:THJDME-1型光机电一体化实训考核装置元件接线图 (25)附录二:THJDME-1型光机电一体化实训考核装置装配图 (26)第一章 THJDME-1型光机电一体化实训考核装置一、外观二、概述本实训装置是针对机电一体化实训考核教学的要求而研发的;它集PLC控制、变频调速控制、机械手控制、位置检测与控制、物料输送及分拣控制于一体的实训考核装置..通过传感器信号采集;PLC编程;对电磁阀、直流电机、交流电机等进行复杂的开关量控制、位置控制及时序逻辑控制;实现物料提升、故障报警、气动机械手搬运、皮带机输送、物料分拣等功能..该实训考核装置适合于机械制造及自动化、机电一体化、自动化、电气工程等专业的机电设备安装与调试、可编程控制技术、电气控制技术、自动控制技术、机电传动与控制、机电一体化技术、计算机控制技术、检测与转换技术等课程的专业知识模块的单项实训项目的教学;同时可进行机电一体化设备、气动系统、自动控制系统的综合技能训练..三、特点1.光机电一体化实训考核装置由型材实训台、物料提升机构、气动机械手、物料输送及分拣机构、PLC模块、变频器模块、按钮模块、电源模块、各种传感器和I/O接口板等组成..整体结构采用开放式和拆装式设计;学生可以自由组装和调试送料检测机构、物料搬运机构、物料分拣机构和自动生产线等机电一体化实训设备..2.该装置融机械结构组装、气动应用、电气控制、电机控制、传感检测、可编程控制技术于一体;综合性强..3.PLC模块、变频器模块、按钮模块、常用装置模块等可任意调换和组合;进行机电设备安装与调试、PLC控制程序的编写与运行、变频器调速系统的组装与调试、PLC控制系统的安装与调试、光机电一体化设备的组装与调试等专业知识与技能的实训教学..4.该实训考核装置PLC模块的I/O 端子、变频器的接线端子、各常用模块与PLC的连接端子;均与安全插座连接;使用带安全插头的导线进行电路连接;各指令开关、光电开关、传感器和指示元件的电路;则通过端子排进行连接..插拔线连接电路与端子排连接电路相结合;既保证学生基本技能的训练、形成和巩固;又保证电路连接的快速、安全可靠..四、技术参数1.输入电源:三相四线或三相五线~380V±10% 50Hz2.工作环境:温度-10℃~40℃相对湿度≤85%25℃海拔<4000m3.装置容量:≤1.0kVA4.外形尺寸:120cm×72cm×120cm5.安全保护:具有漏电压、漏电流保护;安全符合国家标准五、系统组成1.光机电一体化实训考核装置由型材实训台、物料提升机构、气动机械手、物料输送及分拣机构、PLC模块、变频器模块、按钮模块、电源模块、各种传感器、物料、I/O接口板和气管等组成..2.电源模块由三相电源总开关带漏电和短路保护、熔断器、单相电源输出、三相电源输出、电源插座、开关电源提供DC24V等组成..3.按钮模块由急停按钮、转换开关、复位按钮、自锁按钮、指示灯等组成..4.变频器模块由欧姆龙3G3JV-AB004变频器及接线柱组成..5.PLC模块可选用西门子或三菱或欧姆龙系列的可编程控制器;其中西门子主机为CPU224AC/DC/RLY 内置数字量I/O14路数字量输入/10路数字量输出+数字量扩展模块EM2238路数字量输入/8路数字量输出;三菱主机为FX1N-40MR-001 内置开关量I/O24路开关量输入/16路继电器输出;欧姆龙主机CPM2AH-40CDR-A 内置开关量I/O24路开关量输入/16路继电器输出;机箱内装有24V/5A的开关电源为系统提供直流电源..6.物料提升机构由单出杆气缸、电磁阀、磁性开关、警示灯、直流减速电机、机械结构件等组成..7.气动机械手机构由单出杆气缸、双出杆气缸、旋转气缸、气爪、磁性开关、缓冲阀、电磁阀、机械结构件等组成..8.物料输送及分拣机构由三相交流电机、皮带、单出杆气缸、磁性开关、电磁阀、电感式传感器、电容式传感器、光电传感器、机械结构件等组成..六、实训项目1.气动技术应用实训气动方向控制回路、摆动控制回路、气动系统安装与调试等2.自动检测技术使用实训光电传感器的应用、电容传感器的应用等3.可编程控制器编程实训PLC基本指令应用、PLC功能指令的应用等4.变频器应用实训变频器参数设置、变频运行操作等5.电气与PLC技术应用实训电动机起停控制、电动机调速控制、皮带输送机控制等6.自动控制技术教学与实训工作流程控制等7.机电一体化及电气设备安装技术应用实训接近开关应用、传动装置同轴度的调整、传感器安装与位置调整、上料装置的安装与调试、皮带输送机的安装与调整、物件分拣设备的安装与调试、机械手的自动控制、皮带输送机的自动控制、自动生产线的安装与调试、机电一体化设备的自动控制等8.系统维护与故障检测实训七、注意事项1.使用时先将气泵打开;运行一段时间后自动关闭..将实训平台上的导气管接入气泵中..2.本实训平台PLC单元带有DC24V直流电源输出端子;上电后检查电源输出是否正常..3.将三相交流电源通过三相电源线连到模型上;打开空气开关;即可给模型电源模块上电..4.接线完毕;检查无误后;才可通电;严禁带电插拔..5.实训始终;模型上要保持整洁;不可随意放置杂物;特别是导电的工具和多余的导线等;以免发生短路等故障..6.实训完毕;应及时关闭电源开关;并及时清理实训台面;整理好连接导线并放置规定的位置..7.若发生不能上电;请检查电源模块上保险丝是否完好..8.若不能排除故障请联系售后服务;在无把握时请勿随意改动模型结构..第二章 THJDME-1型 光机电一体化实训考核装置机构说明一、 整机工作流程有手机械手臂旋转和机械手放物料机械手抓料二、 工作原理按下启动按扭SB1后;系统正常标志绿色指示灯亮;PLC 启动送料电机驱动放料盘旋转;物料由送料槽滑到物料提升位置;物料检测光电传感器开始检测;如果送料电机运行4秒钟后;物料检测光电传感器仍未检测到物料;则说明送料机构已经无物料;这时停机并报警;同时红色指示灯亮..当物料检测光电传感器检测到有物料;将给PLC 发出信号;由PLC 驱动上料单向电磁阀上料;机械手臂伸出手爪下降抓物料;然后手爪提升臂缩回;手臂向右旋转到右限位;手爪下降将物料放到传送带上;传送带输送物料;传感器则根据物料性质金属和非金属;分别由PLC 控制相应电磁阀使气缸动作;对物料进行分拣..最后机械手返回原位重新开始下一个流程..按下停止按钮SB2;系统停止;绿色指示灯灭;上料单元及机械手立即复位;传送带传送完最后一个物料后停止..三、送料机构物料滑槽放料转盘提升气缸驱动电机磁性传感器物料检测传感器提升台1.放料转盘:转盘中共放两种物料;一种金属物料、一种非金属物料..2.驱动电机:电机采用24V直流减速电机;转速10r/min;转矩30kg/cm;用于驱动放料转盘旋转..3.物料滑槽:放料转盘旋转;物料互相推挤趋向入料口;物料则从入料口顺着滑槽落到提升台上..4.提升台:将物料和滑槽有效分离;并确保每次只提升一个物料..5.物料检测传感器:物料检测为光电漫反射型传感器;主要为PLC提供一个输入信号;如果有物料在提升台上;就会驱动提升气缸提升物料;如果运行中;光电传感器没有检测到物料并保持4秒钟;则让系统停机然后报警..6.磁性传感器:用于气缸的位置检测..检测气缸伸出和缩回是否到位;为此在前点和后点上各一个;当检测到气缸准确到位后将给 PLC发出一个信号..磁性传感器接线时注意..蓝色接GND;棕色经过负载接PLC输入端..棕色接“+”;蓝色接“-”..7.提升气缸:提升气缸使用的是单向电控气阀..当电控气阀得电;物料提升台上升;当电控气阀断电;则物料提升台下降..四、 机械手搬运机构1.整个搬运机构能完成四个自由度动作;手臂伸缩、手臂旋转、手爪上 下、手爪紧松..2.手爪提升气缸:提升气缸采用双向电控气阀控制;气缸伸出或缩回可任意定位..3.磁性传感器:检测手爪提升气缸处于伸出或缩回位置..接线注意棕色接“+”、蓝色接“-”..4.手爪:抓取物料由单向电控气阀控制;当单向电控气阀得电;手爪夹紧磁性传感器有信号输出;指示灯亮;单控气阀断电;手爪松开..5.旋转气缸:机械手臂的正反转;由双向电控气阀控制..6.接近传感器:机械手臂正转和反转到位后;接近传感器信号输出..接线注意棕色接“+”、蓝色接“-”、黑色接输出..7.双杆气缸:机械手臂伸出、缩回;由双向电控气阀控制..气缸上有装有两个磁性传感器;检测气缸伸出或缩回位置.. 接线注意棕色接“+”、蓝色接“-”..8.调速阀:调节旋转气缸的转动速度和力度;同时也可调节提升气缸的伸缩速度和力度.. 9.缓冲器:旋转气缸高速正转和反转到位时;起缓冲速作用..双杆气缸磁性传感器接近传感器缓冲器手爪提升气缸磁性传感器手爪旋转气缸安装支架调速阀五、 物料传送和分拣机构1.落料光电传感器:检测是否有物料到传送带上;并给PLC 一个输入信号..接线注意棕色接“+”、蓝色接“-”、黑色接输出..2.落料口:物料落料位置定位..3.金属料槽:放置金属物料..4.塑料料槽:放置非金属物料..5.电感式传感器:检测金属材料;检测距离为2~5mm 接线注意接“+”、蓝色接“-”、黑色接输出棕色..6.电容式传感器:用于检测非金属材料;检测距离为3~8mm 接线注意接“+”、蓝色接“-”、黑色接输出棕色..7.三相低速电动机:驱动传送带转动;由变频器控制.. 8.推料气缸:将物料推入料槽;由单向电控气阀控制..电容式传感器 电感式传感器传送带三相低速电动机塑料料槽金属料槽落料口 推料一气缸 推料二气缸支架 落料光电传感器六、 气动原理本装置气动主要分为两部分:1.气动执行元件部分有单出杆气缸、单出双杠气缸、旋转气缸..2.气动控制元件部分包括单控电磁换向阀、双控电磁换向阀、磁性限位传感器..七、 气缸、气爪、电控阀使用1.气缸示意图注:气缸的正确运动使物料到达相应的位置;只要交换进出气的方向就能改变气缸的伸出缩回运动;气缸两侧的磁性开关可以识别气缸是否已经运动到位..2.双向电磁阀示意图接气管气缸缩回限位 气缸伸出限位棕色“+”;蓝色“—”调速阀注:双向电控阀用来控制气缸进气和出气;从而实现气缸的伸出、缩回运动.. 3.单向电磁阀示意图单向电磁阀示意图注:单向电控阀用来控制气缸单向运动;实现气缸的伸出、缩回运动..与双向电控阀区别在双向电控阀初始位置是任意的可以控制两个位置;而单控初始位置是固定的只能控制一个方向..气动接头气动接头驱动线圈驱动线圈驱动线圈4.气动手爪控制示意图:注:上图中手爪夹紧由单向电控气阀控制;当电控气阀得电;手夹紧.当电控气阀断电后;手爪张开..第三章 THJDME-1型光机电一体化实训考核装置电气控制说明一、电气电路组成本装置电气部分主要有电源模块、按钮模块、可编程控制器模块、变频器模块、三相减速电动机、接线端子排等组成..所有的电气元件均连接到接线端子排上;通过接线端子排连接到安全插孔;由安全接插控连接到各个模块;提高实训考核装置的安全性..二、模块说明及示意图1.公用模块电源模块:三相电源总开关带漏电和短路保护、保险丝..单相电源插座用于给外部设备供电;模块之间电源采用安全导线连接..按钮模块:提供多种不同功能的按钮和指示灯DC24V..变频器模块:欧姆龙3G3JV-AB004控制传送带电机转动..所有功能端全部引出..2.可选模块PLC模块:1三菱主机为FX1N-40MR-001内置开关量I/O24路开关量输入/16路继电器输出;2西门子主机为CPU224AC/DC/RLY内置数字量I/O14路数字量输入/10路数字量输出+数字量扩展模块EM2238路数字量输入/8路数字量输出;3欧姆龙主机CPM2AH-40CDR-A 内置开关量I/O24路开关量输入/16路继电器输出;机箱内装有24V/5A的开关电源为系统提供直流24V电源..三、端子接线图四、变频器的基本使用1、实训目的通过完成变频器使用实训;掌握3G3JV系列变频器的参数设置和使用方法..2、实训内容1.参数设置2.端子排控制电机运行3、实训步骤3.1系统上电3.1.1把220V电源线接到变频器电源插座上..3.1.2 将电源开关打开;变频器上电..3.2 变频器使用3.2.1设置变频器为端子排操作模式;检测电机运行状态..根据以上设置步骤;设置下列参数a恢复变频器为工厂设置值..n01=8 恢复到出厂设定n32=0.1 电机额定电流b V/F 模式设定n10=255 最大电压n11=50.0 最大电压频率n13=220 中间输出频率电压n14=0.0 最低输出频率n15=1 最低输出频率电压c V/F 运转指令选择n02=1 控制电路的端口区控制有效n05=1 控制电路的端口区控制n06=1 控制台的STOP/RESET键无效n16=1.0 加速时间n17=1.0 减速时间n21=50.0 运行频率以上各参数的详细含义请查看光盘中PDF文档说明完成设置后按“确定”键;使“FREF”灯点亮..3.3连接导线3.3.1根据下表所示;连接实训导线..3.3.2导线连接完成后;按下“S1”自锁按钮;变频器启动;以n1.07设置的频率百分比运行;调节变频器旋钮可调整输出频率..4.变频器端子功能表5.变频器标准接线图五、系统控制实训1、实训目的通过完成综合控制实训;掌握顺序控制、左移指令的综合运用..2、实训内容完成综合控制实训;观察系统运行情况..3、实训步骤3.1系统上电3.1.1把380V电源线接到电源插座上..3.1.2将空气开关打到“开”位置;系统电源模块上电..3.1.3PLC模块、变频器模块需要供电时;通过安全护套线接入交流220V电源..3.1.4装置平台上系统需要供电时;由PLC模块提供DC24V电源..平台接线区;三处直流供电区需短接..3.2系统连线:根据下表所示;连接实训导线3.2编制程序3.2.1根据使用的PLC主机;在上位机上运行相应的编程软件..3.2.2下载程序到PLC中;将PLC至“RUN”状态..4、控制要求按下启动按扭SB1后;系统正常标志绿色指示灯亮;PLC启动送料电机驱动放料盘旋转;物料由送料槽滑到物料提升位置;物料检测光电传感器开始检测;如果送料电机运行4秒钟后;物料检测光电传感器仍未检测到物料;则说明送料机构已经无物料;这时停机并报警;同时红色指示灯亮..当物料检测光电传感器检测到有物料;将给PLC发出信号;由PLC驱动上料单向电磁阀上料;机械手臂伸出手爪下降抓物料;然后手爪提升臂缩回;手臂向右旋转到右限位;手爪下降将物料放到传送带上;传送带输送物料;传感器则根据物料性质金属和非金属;分别由PLC控制相应电磁阀使气缸动作;对物料进行分拣..最后机械手返回原位重新开始下一个流程..按下停止按钮SB2;系统停止;绿色指示灯灭;上料单元及机械手立即复位;传送带传送完最后一个物料后停止..5.系统运行样例程序;参考配套技术光盘..附录一:THJDME-1型光机电一体化实训考核装置元件接线图附录二:THJDME-1型光机电一体化实训考核装置装配图。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录第一章 THJDME-1型光机电一体化实训考核装置 (2)一、外观 (2)二、概述 (2)三、特点 (2)四、技术参数 (3)五、系统组成 (3)六、实训项目 (3)七、注意事项 (4)第二章 THJDME-1型光机电一体化实训考核装置机构说明 (5)一、整机工作流程 (5)二、工作原理 (5)三、送料机构 (6)四、机械手搬运机构 (7)五、物料传送和分拣机构 (8)六、气动原理 (9)七、气缸、气爪、电控阀使用 (9)第三章 THJDME-1型光机电一体化实训考核装置电气控制说明 (12)一、电气电路组成 (12)二、模块说明及示意图 (12)三、端子接线图 (13)四、变频器的基本使用 (14)五、系统控制实训 (19)六、三菱PLC控制原理图 (22)七、西门子PLC控制原理图 (23)八、欧姆龙PLC控制原理图 (24)附录一:THJDME-1型光机电一体化实训考核装置元件接线图 (25)附录二:THJDME-1型光机电一体化实训考核装置装配图 (26)第一章 THJDME-1型光机电一体化实训考核装置一、外观二、概述本实训装置是针对机电一体化实训考核教学的要求而研发的,它集PLC控制、变频调速控制、机械手控制、位置检测与控制、物料输送及分拣控制于一体的实训考核装置。

通过传感器信号采集,PLC编程,对电磁阀、直流电机、交流电机等进行复杂的开关量控制、位置控制及时序逻辑控制,实现物料提升、故障报警、气动机械手搬运、皮带机输送、物料分拣等功能。

该实训考核装置适合于机械制造及自动化、机电一体化、自动化、电气工程等专业的《机电设备安装与调试》、《可编程控制技术》、《电气控制技术》、《自动控制技术》、《机电传动与控制》、《机电一体化技术》、《计算机控制技术》、《检测与转换技术》等课程的专业知识模块的单项实训项目的教学,同时可进行机电一体化设备、气动系统、自动控制系统的综合技能训练。

三、特点1.光机电一体化实训考核装置由型材实训台、物料提升机构、气动机械手、物料输送及分拣机构、PLC模块、变频器模块、按钮模块、电源模块、各种传感器和I/O接口板等组成。

整体结构采用开放式和拆装式设计,学生可以自由组装和调试送料检测机构、物料搬运机构、物料分拣机构和自动生产线等机电一体化实训设备。

2.该装置融机械结构组装、气动应用、电气控制、电机控制、传感检测、可编程控制技术于一体,综合性强。

3.PLC模块、变频器模块、按钮模块、常用装置模块等可任意调换和组合,进行机电设备安装与调试、PLC控制程序的编写与运行、变频器调速系统的组装与调试、PLC控制系统的安装与调试、光机电一体化设备的组装与调试等专业知识与技能的实训教学。

4.该实训考核装置PLC模块的I/O 端子、变频器的接线端子、各常用模块与PLC的连接端子,均与安全插座连接,使用带安全插头的导线进行电路连接;各指令开关、光电开关、传感器和指示元件的电路,则通过端子排进行连接。

插拔线连接电路与端子排连接电路相结合,既保证学生基本技能的训练、形成和巩固,又保证电路连接的快速、安全可靠。

四、技术参数1.输入电源:三相四线(或三相五线)~380V±10% 50Hz2.工作环境:温度-10℃~40℃相对湿度≤85%(25℃)海拔<4000m3.装置容量:≤1.0kVA4.外形尺寸:120cm×72cm×120cm5.安全保护:具有漏电压、漏电流保护,安全符合国家标准五、系统组成1.光机电一体化实训考核装置由型材实训台、物料提升机构、气动机械手、物料输送及分拣机构、PLC模块、变频器模块、按钮模块、电源模块、各种传感器、物料、I/O接口板和气管等组成。

2.电源模块由三相电源总开关(带漏电和短路保护)、熔断器、单相电源输出、三相电源输出、电源插座、开关电源(提供DC24V)等组成。

3.按钮模块由急停按钮、转换开关、复位按钮、自锁按钮、指示灯等组成。

4.变频器模块由欧姆龙3G3JV-AB004变频器及接线柱组成。

5.PLC模块可选用西门子或三菱或欧姆龙系列的可编程控制器,其中西门子主机为CPU224AC/DC/RLY 内置数字量I/O(14路数字量输入/10路数字量输出)+数字量扩展模块EM223(8路数字量输入/8路数字量输出);三菱主机为FX1N-40MR-001 内置开关量I/O(24路开关量输入/16路继电器输出);欧姆龙主机CPM2AH-40CDR-A 内置开关量I/O(24路开关量输入/16路继电器输出),机箱内装有24V/5A的开关电源为系统提供直流电源。

6.物料提升机构由单出杆气缸、电磁阀、磁性开关、警示灯、直流减速电机、机械结构件等组成。

7.气动机械手机构由单出杆气缸、双出杆气缸、旋转气缸、气爪、磁性开关、缓冲阀、电磁阀、机械结构件等组成。

8.物料输送及分拣机构由三相交流电机、皮带、单出杆气缸、磁性开关、电磁阀、电感式传感器、电容式传感器、光电传感器、机械结构件等组成。

六、实训项目1.气动技术应用实训(气动方向控制回路、摆动控制回路、气动系统安装与调试等)2.自动检测技术使用实训(光电传感器的应用、电容传感器的应用等)3.可编程控制器编程实训(PLC基本指令应用、PLC功能指令的应用等)4.变频器应用实训(变频器参数设置、变频运行操作等)5.电气与PLC技术应用实训(电动机起停控制、电动机调速控制、皮带输送机控制等)6.自动控制技术教学与实训(工作流程控制等)7.机电一体化及电气设备安装技术应用实训(接近开关应用、传动装置同轴度的调整、传感器安装与位置调整、上料装置的安装与调试、皮带输送机的安装与调整、物件分拣设备的安装与调试、机械手的自动控制、皮带输送机的自动控制、自动生产线的安装与调试、机电一体化设备的自动控制等)8.系统维护与故障检测实训七、注意事项1.使用时先将气泵打开,运行一段时间后自动关闭。

将实训平台上的导气管接入气泵中。

2.本实训平台PLC单元带有DC24V直流电源输出端子,上电后检查电源输出是否正常。

3.将三相交流电源通过三相电源线连到模型上,打开空气开关,即可给模型电源模块上电。

4.接线完毕,检查无误后,才可通电,严禁带电插拔。

5.实训始终,模型上要保持整洁,不可随意放置杂物,特别是导电的工具和多余的导线等,以免发生短路等故障。

6.实训完毕,应及时关闭电源开关,并及时清理实训台面,整理好连接导线并放置规定的位置。

7.若发生不能上电,请检查电源模块上保险丝是否完好。

8.若不能排除故障请联系售后服务,在无把握时请勿随意改动模型结构。

第二章 THJDME-1型 光机电一体化实训考核装置机构说明一、 整机工作流程有手机械手臂旋转和机械手放物料机械手抓料二、 工作原理按下启动按扭SB1后,系统正常标志绿色指示灯亮,PLC 启动送料电机驱动放料盘旋转,物料由送料槽滑到物料提升位置,物料检测光电传感器开始检测;如果送料电机运行4秒钟后,物料检测光电传感器仍未检测到物料,则说明送料机构已经无物料,这时停机并报警,同时红色指示灯亮。

当物料检测光电传感器检测到有物料,将给PLC 发出信号,由PLC 驱动上料单向电磁阀上料,机械手臂伸出手爪下降抓物料,然后手爪提升臂缩回,手臂向右旋转到右限位,手爪下降将物料放到传送带上,传送带输送物料,传感器则根据物料性质(金属和非金属),分别由PLC 控制相应电磁阀使气缸动作,对物料进行分拣。

最后机械手返回原位重新开始下一个流程。

按下停止按钮SB2,系统停止,绿色指示灯灭;上料单元及机械手立即复位,传送带传送完最后一个物料后停止。

三、送料机构物料滑槽放料转盘提升气缸驱动电机磁性传感器物料检测传感器提升台1.放料转盘:转盘中共放两种物料,一种金属物料、一种非金属物料。

2.驱动电机:电机采用24V直流减速电机,转速10r/min,转矩30kg/cm;用于驱动放料转盘旋转。

3.物料滑槽:放料转盘旋转,物料互相推挤趋向入料口,物料则从入料口顺着滑槽落到提升台上。

4.提升台:将物料和滑槽有效分离,并确保每次只提升一个物料。

5.物料检测传感器:物料检测为光电漫反射型传感器,主要为PLC提供一个输入信号,如果有物料在提升台上,就会驱动提升气缸提升物料;如果运行中,光电传感器没有检测到物料并保持4秒钟,则让系统停机然后报警。

6.磁性传感器:用于气缸的位置检测。

检测气缸伸出和缩回是否到位,为此在前点和后点上各一个,当检测到气缸准确到位后将给 PLC发出一个信号。

磁性传感器接线时注意。

蓝色接GND,棕色经过负载接PLC输入端。

(棕色接“+”,蓝色接“-”)。

7.提升气缸:提升气缸使用的是单向电控气阀。

当电控气阀得电,物料提升台上升,当电控气阀断电,则物料提升台下降。

四、 机械手搬运机构1.整个搬运机构能完成四个自由度动作,手臂伸缩、手臂旋转、手爪上 下、手爪紧松。

2.手爪提升气缸:提升气缸采用双向电控气阀控制,气缸伸出或缩回可任意定位。

3.磁性传感器:检测手爪提升气缸处于伸出或缩回位置。

(接线注意棕色接“+”、蓝色接“-”)。

4.手爪:抓取物料由单向电控气阀控制,当单向电控气阀得电,手爪夹紧磁性传感器有信号输出,指示灯亮,单控气阀断电,手爪松开。

5.旋转气缸:机械手臂的正反转,由双向电控气阀控制。

6.接近传感器:机械手臂正转和反转到位后,接近传感器信号输出。

(接线注意棕色接“+”、蓝色接“-”、黑色接输出)。

7.双杆气缸:机械手臂伸出、缩回,由双向电控气阀控制。

气缸上有装有两个磁性传感器,检测气缸伸出或缩回位置。

( 接线注意棕色接“+”、蓝色接“-”)。

8.调速阀:调节旋转气缸的转动速度和力度,同时也可调节提升气缸的伸缩速度和力度。

9.缓冲器:旋转气缸高速正转和反转到位时,起缓冲速作用。

双杆气缸磁性传感器接近传感器缓冲器手爪提升气缸磁性传感器手爪旋转气缸安装支架调速阀五、 物料传送和分拣机构1.落料光电传感器:检测是否有物料到传送带上,并给PLC 一个输入信号。

(接线注意棕色接“+”、蓝色接“-”、黑色接输出)。

2.落料口:物料落料位置定位。

3.金属料槽:放置金属物料。

4.塑料料槽:放置非金属物料。

5.电感式传感器:检测金属材料,检测距离为2~5mm (接线注意接“+”、蓝色接“-”、黑色接输出棕色)。

6.电容式传感器:用于检测非金属材料,检测距离为3~8mm (接线注意接“+”、蓝色接“-”、黑色接输出棕色)。

7.三相低速电动机:驱动传送带转动,由变频器控制。

8.推料气缸:将物料推入料槽,由单向电控气阀控制。

电容式传感器 电感式传感器传送带三相低速电动机塑料料槽金属料槽落料口 推料一气缸 推料二气缸支架 落料光电传感器六、 气动原理本装置气动主要分为两部分:1.气动执行元件部分有单出杆气缸、单出双杠气缸、旋转气缸。
