超低音阵列实用指南
低音区的好朋友：心形超低音线阵列扬声器背后的原理
低音区的好朋友：心形超低音线阵列扬声器背后的原理随着有源音箱的迅猛发展，内置“心形模式（cardioid mode）”DSP的有源超低音音箱（俗称低音炮）正在崛起。
但是在这一切现象之下究竟发生了什么？让我们先来了解一下心形超低音音箱阵列背后的原理，为您解除一些常见的困惑，并学习如何在演出现场对心形超低音音箱阵列进行部署。
在对如何控制超低音音箱的覆盖范围进行深入讨论之前，让我们先了解一下我们为什么需要对它进行控制。
与全频音箱不同，我们不能简单地将超低音音箱对准我们想要（声音传播的）的方向。
我们经常说：超低音音箱是全指向性的，它会将声能分散地传播到各个方向。
在我们所讨论的频率范围内，波长都是比较长的（在30赫兹的情况下，波长超过37英尺），因此，相对较小的音盆直径不能对输出的声波进行有效的方向控制。
一个针对这个观点的反驳是：超低音音箱在前面的声音都更响亮。
虽然超低音音箱在其频率范围的低频段非常接近于全指向性，但是较高的声音频率通常会带来较短的波长，也就意味着随着频率的增加对声音方向控制更容易。
尽管交叉滤波器可以在较高频率的频段造成频率响应的滚降，但是我们的耳朵对100 Hz以上的声波更敏感，这也使得超低音音箱在其主要覆盖范围内，听起来指向性更强。
对这个问题进行量化分析需要一个宽敞而且开放的室外空间，在这个场地内架设超低音音箱和用于测量的麦克风。
应该选什么地方呢？没错，我的后院是个非常好的选择。
因为在这个测试当中，我并不打算挪动我的房子还有工具房，所以在我们所获得的测量结果中，能够看出这些边界对测量结果存在着一定的影响。
接下来您很快就能发现，测量的距离对低音音箱阵列的感官性能也会产生非常显着的影响。
我将一对18英寸的超低音音箱放置在院子的中央，并在距离他们前后各二十英尺的地方架设了测量麦克风，这个距离是在不毁掉我的后院的情况下，能达到的最远的距离了。
图1显示了这两个测量麦克风的架设位置，是从后置的测量麦克风看过去的角度。
浅析超低音扬声器阵列的指向性控制
1 超低音扬声器阵列指向性控制的意义传统超低音扬声器大多是全指向的，360°范围内几乎是相同的声压级（侧后方由于箱体的遮挡会有一定程度的衰减）。
在扩声系统中，应做到让声音尽可能均匀地覆盖所需要的听众范围，但鉴于声波传输的物理特性，尤其是低频段声波全方向扩散的特性，对声波辐射范围的控制一直难以把握。
实际应用中，很多声音的能量辐射到不需要的地方，产生很多负面影响。
第一，在演出过程中，需要给乐手和歌手一个清晰的返送信号，但是现场演出中会有很多低音乐器（贝斯、底鼓等），重放的音乐中也有很多低频成分。
由于超低音扬声器的全指向性，即使扬声器面向观众，还是有很多低频能量释放到舞台方向，这样很大程度上混淆了乐手和歌手的返送信号的清晰度，直接影响到乐手的演奏和歌手的演唱。
第二，超低音扬声器向舞台方向泄漏的能量会被舞台上的传声器拾取到，虽然会对拾取到的信号进行低切处理，但仍可能引起声反馈，即啸叫。
泄漏到舞台上浅析超低音扬声器阵列的指向性控制王瑞婷，魏增来（中国传媒大学，北京 100024 ）【摘 要】 论述指向性超低音扬声器阵列的意义和实际应用价值，阐述三种常规超低音扬声器阵列的指向性基本原理，采用 专用计算机软件进行模拟仿真，利用实际消声室实验对该基础理论以及计算机仿真结果进行验证及归纳总结；并 针对侧墙对Front/Back阵列声辐射的影响进行探究，通过实验得出结论。
【关键词】 超低音扬声器阵列；指向性；相位差；声干涉；仿真；测量；听感文章编号： 10.3969/j.issn.1674-8239.2020.h1.007Directivity Control of Ultra-low Loudspeaker ArrayWANG Rui-ting，WEI Zeng-lai(Communication University of China, Beijing 100024,China)【Abstract】This paper discusses the significance and practical application value of directional ultra-low loudspeaker array, expounds the basic principle of directivity of three kinds of conventional ultra-low loudspeaker array, uses special computer software for simulation, and uses the actual anechoic room experiment to verify and summarize the basic theory and computer simulation results. Innovatively exploring the influence of the side wall on the front/ back array acoustic, and draw a conclusion through the experiment.【Key Words】ultra low frequency speaker array; directivity; phase difference; acoustic interference; simulation; measurement; sense of hearing的低频信号与乐手和歌手的返送扬声器的信号会产生干扰，由于掩蔽效应，歌手听不清楚返送信号从而要求加大返送信号的声压级，但为避免产生“啸叫”无法获得令人满意的传声增益。
低音炮快速入门指南说明书

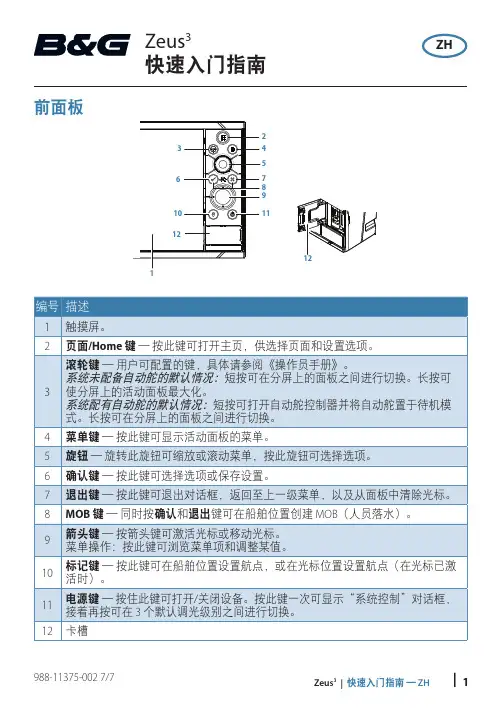

| 1Zeus 3 | 快速入门指南 — ZHZeus 3快速入门指南前面板ZH988-11375-002 7/72 |Zeus 3 | 快速入门指南 — ZH“系统控制”对话框用于快速访问系统设置。
按电源键或从屏幕顶部向下滑动，可以激活此对话框。
¼注意：“系统控制”对话框的内容视连接设备和活动面板而定。
主页按 Home 键可激活主页。
561.应用程序按钮2. 工具3. 收藏4. 关闭按钮5. 人员落水 (MOB) 按钮6. 电源按钮7. 设置按钮应用程序页面激活应用程序页面：• 点按应用程序按钮（全页面板），或• 点按收藏按钮，或• 按住应用程序按钮选择预定义分页。
11. 状态面板2. 应用程序面板3. 仪表栏| 3Zeus 3 | 快速入门指南 — ZH调整面板大小您可在分页中调整面板大小。
1. 在“系统控制”对话框中点按“调整分屏设置”按钮以显示调整大小图标。
2. 拖动调整大小图标以设置首选面板大小。
3. 点按屏幕保存更改。
编辑收藏页面进入“收藏编辑”模式： • 点按“编辑”图标，或• 按住收藏按钮。
编辑收藏页面删除收藏页面添加新的收藏页面通过将面板图标拖入或拖出预览区域，编辑现有收藏页面，或配置新页面。
点按保存按钮保存更改。
4 |Zeus 3 | 快速入门指南 — ZH仪表栏在“系统控制”对话框中点按“仪表栏”按钮以打开/关闭 此栏。
编辑仪表栏的内容：1. 点按仪表栏将其激活。
2. 从菜单中选择“编辑”选项。
3. 点按要更改的项目。
4. 选择要在仪表栏中显示的信息。
5.在菜单中选择“保存”选项以保存更改。
海图A• 使用展开或捏合手势、使用缩放按钮 (A ) 或旋转旋钮，可以缩放海图。
• 通过平移海图，可朝任意方向移动视图。
• 点按海图项可显示关于此项的信息。
航点¼注意：光标未激活时，系统将在船舶位置设置航点。
光标激活时，系统将在所选光标位置设置航点。
创建航点：• 按标记键即时添加航点。
得胜 ELA-181 ELA-121 超低音音箱说明书
ELA -121ELA -181图3：舞 台观众区域覆盖角度图2：(系统连接示意图)图1观众区域观众区域覆盖角度舞 台5. 两种不同安装方式的覆盖角度示意图（如图3、图4）。
图4：1811. 确保功率放大器和音箱的功率、阻抗相匹配，失衡搭配可导致扬声器损坏或损坏音质。
2. 音箱吊挂或倒置于舞台使用时，全频音箱必须调成弧形面，具体弧度视现场而定（如图3、图4）3. 音箱的安装需由专业工程人员进行，应固定牢靠。
4. 搬运音箱时，请小心轻放，保护好音箱不受损坏。
5. 非专业技术人员请勿私自接线或使用设备。
6. 系统的音质效果取决于调试者的专业技术、音乐鉴赏水平等综合能力。
7. 音箱使用完后，音箱上的插销、连接杆固定在音箱上，以免丢失。
8. 若应用于演出时，现场不利于吊挂多只ELA -181超低音音箱时，全频性线阵列可搭配得胜其他型号的超低音音箱 使用，如ELV -182。
六. 标准配置该款超低音音箱选用了灵敏度较高的18寸超低音单元，选用国内性能领先的航天磁钢；音箱箱体采用相式结构；此款单18寸超低音音箱的铝吊挂件与ELA -121全频音箱可连接吊挂安装。
导9TLA181S1A注：以上数据由得胜实验室测试得到，并拥有最终解释权！七. 安全警示为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能造成的人身伤害或财产损失，使用本产品，请仔细阅读并遵守以下事项:1. 使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整音量大小，不要在超过产品功率及大音量下长时间使用，以免造成产品异常和听力损伤；2. 使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关并拔掉电源插头，然后将产品送经销商检修；3. 本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘多的环境，使用中避免靠近火源、雨淋、进水、过度碰撞、抛掷、振动本机及覆盖通风孔，以免损坏其功能；4. 若产品需要固定于墙壁或天花板上时，请确保固定到位，防止因固定强度不足导致产品发生跌落危险；5. 使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使用本机，以免导致意外事故；6. 请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求请联系当地经销商跟进处理。
均衡器参数详解及操作指南之欧阳语创编
均衡器参数详解及操作指南1、均衡器的调整方法：超低音： 20Hz-40Hz，适当时声音强而有力。
能控制雷声、低音鼓、管风琴和贝司的声音。
过度提升会使音乐变得混浊不清。
低音： 40Hz-150Hz，是声音的基础部份，其能量占整个音频能量的70%，是表现音乐风格的重要成份。
适当时，低音张弛得宜，声音丰满柔和，不足时声音单薄，150Hz，过度提升时会使声音发闷，明亮度下降，鼻音增强。
中低音： 150Hz-500Hz，是声音的结构部分，人声位于这个位置，不足时，演唱声会被音乐淹没，声音软而无力，适当提升时会感到浑厚有力，提高声音的力度和响度。
提升过度时会使低音变得生硬，300Hz处过度提升3-6dB，如再加上混响，则会严重影响声音的清晰度。
中音： 500Hz-2KHz，包含大多数乐器的低次谐波和泛音，是小军鼓和打击乐器的特征音。
适当时声音透彻明亮，不足时声音朦胧。
过度提升时会产生类似电话的声音。
中高音： 2KHz-5KHz，是弦乐的特征音（拉弦乐的弓与弦的摩搡声，弹拔乐的手指触弦的声音某）。
不足时声音的穿透力下降，过强时会掩蔽语言音节的识别。
高音： 7KHz-8KHz，是影响声音层次感的频率。
过度提升会使短笛、长笛声音突出，语言的齿音加重和音色发毛。
极高音： 8KHz-10KHz合适时，三角铁和立*的金属感通透率高，沙钟的节奏清晰可辨。
过度提升会使声音不自然，易烧毁高频单元。
2、平衡悦耳的声音应是：150Hz以下（低音）应是丰满、柔和而富有弹性；150Hz-500Hz（中低音）应是浑厚有力百不混浊；500Hz-5KHz（中高音）应是明亮透彻而不生硬；5KHz以上（高音）应是纤细，园顺而不尖锐刺耳。
整个频响特性平直时：声音自然丰满而有弹性，层次清晰园顺悦耳。
频响多峰谷时：声音粗糙混浊，高音刺耳发毛，无层次感扩声易发生反馈啸叫。
3、频率的音感特征：30~60Hz 沉闷如没有相当大的响度，人耳很难感觉。
60~100Hz 沉重 80Hz附近能产生极强的“重感”效果，响度很高也不会给人舒服的感觉，可给人以强烈的刺激作用。
bose l1 pro8 pro16 便携式线性阵列扬声器系统 用户指南说明书
L1 Pro8 和 L1 Pro16便携式线性阵列扬声器系统用户指南重要安全说明请阅读并保留所有安全、安全性和使用说明。
重要安全说明B ose Corporation 特此声明，本产品严格遵守 2014/53/EU 指令和其他所有适用的欧盟指令要求中的基本要求和其他相关规定。
您可以从以下网址找到完整的合规声明：/compliance 。
2. 请保留这些说明。
3. 请注意所有警告。
4. 请遵守所有说明。
5. 请勿在近水区域使用本设备。
6. 只能使用干布进行清洁。
7. 请勿堵塞任何通风口。
请按照制造商的说明进行安装。
8. 请勿安装在任何热源旁，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括功率放大器）。
9.请勿使极性插头或接地插头丧失安全保护作用。
极性插头有两个插脚，其中的一个插脚较另一个宽些。
接地插头有两个插脚和一个接地插脚。
较宽的插脚或接地插脚起安全保护作用。
如果所提供的插头不适合您的插座，请与电工联系以更换旧插座。
10. 防止踩踏或挤压电源线，尤其是插头、电源插座以及设备上的出口位置。
11. 只能使用制造商指定的附件/配件。
12.只能使用制造商指定的或随本设备一起销售的推车、支架、 三角架、托架或工作台。
如果使用推车，则在移动推车/ 设备时应格外小心，以免因倾倒而造成伤害。
13. 在雷雨天气或长时间不用时，请拔下本设备的插头。
14. 任何维修事宜均请向专业人员咨询。
如果设备有任何损坏，均需进行维修，例如电源线或插头受损、液体溅入或物体落入设备内、设备受淋或受潮、不能正常工作或跌落。
警告/小心此符号表示产品外壳内存在未绝缘的危险电压，可能会造成触电危险。
此符号表示本指南中有重要操作和维护说明。
包含可能导致窒息危险的小部件。
不适合 3岁以下的儿童使用。
本产品含有磁性材料。
有关这是否会影响到您的植入式医疗器械，请咨询您的医生。
仅可在海拔低于 2000 米的地区使用。
• 未经授权切勿改装本产品。
JBL VRX900 说明书
应用指南VRX900 线阵列线阵列是被紧密摆放成一条直线的声源。
出于实际考虑驱动器被放置于垂直配置的箱体内。
大型的线阵列的优点是当距离增加一倍声压大概降低3dB。
常规的扬声器当距离加倍声压降低6dB。
这种效果依赖于频率，越长的线阵列将带来越理想的效果。
VRX900线阵列受益于其中的一些影响，但因为它们是小型和紧凑型的扬声器，结果并不突出。
每个箱体由多个高频驱动器提供一个弧形的波导。
它们被设置成15°的垂直指向角并且可以组合在一起，实现理想的覆盖范围。
如JBL的VERTEC®系列可通过机械地指派悬挂着的线阵列中笔直的一部分（通常在阵列顶部），将其设定成聚集能量来投射到远区，而弧形的那部分（通常在更接近观众的阵列底部）的情况是更少的聚集能量。
即使VRX900并没有提供在箱体之间机械控制角度，但它内置了ACS（射程配置选择器）。
这项技术被称为射程补偿或增益补偿，它允许调整每个箱体中高频的电平。
当ACS系统被正确的设定了，非常均匀的声场是可以实现的。
在舞台前（ACS=-3dB）将不会过响。
远距离区域（ACS=+3dB）也将有足够的声压级。
由于接近舞台区域的声压比传统的扩声系统更低，话筒反馈的问题将降至最低。
另一个线阵列的优势是它们的垂直指向性高。
这意味着声音能被直接对准观众，房间的建声条件对最终听感的影响也相应减小。
声音的操作员有更多的控制。
VRX900 系统建议许多系统范例如8英寸的VRX928LA（系统#1～#4）和12英寸的VRX932LA/P（系统#5～#8）被选择用来回答大多数的问题：1.一个系统能覆盖多大的人群？2.它能投射多远？3.它能有多响？以下的选项是基于最常见的VRX900线阵列系统的组合。
展现的这些应用，虽然普通，但能满足大多数场合的要求。
不过它不能代替需要深化设计的一些特定的严谨的场合。
所有的范例至少能提供一般音乐需要的105dB的声压级的指标，并提供一个特定观众区域非常均匀的（6dB之内）覆盖。
JVC J4221 前置揚聲器 重低音喇叭 快速操作指南说明书
ࠠࠅτΌ༟ৃႭ
本機是以在規定設計限制內操作為前提，誤用可能會造成觸電或火災。為防本機受損，請 務必在安裝、使用和維護時遵守以下規定。操作本機前，請先詳閱下列安全資訊說明。請 將本說明書保管於安全處以供未來參考。
• 詳閱說明書。
• 保管說明書。
• 注意各項警告。
• 遵循所有說明。
• 請勿在水邊使用本裝置。
• 僅可使用乾布進行清潔。
• 請勿使通風口堵塞。依照製造商的指示說明進行安裝。
• 請勿安裝在散熱器、暖氣出風口、火爐或其他生熱裝置（包括擴大機）等熱源周遭。
• 請勿破壞定極或接地型插頭的安全作用。定極插頭有兩片一寬一窄的銅片，接地型插頭 則有兩片銅片及另一個接地叉，寬銅片或接地叉是用來確保人身安全。若隨附的插頭無 法插入插座，請洽詢電氣技師更換舊型插座。
* 本產品附件袋中未隨機附送的線材，請用戶自行購買。
多媒體播放器
平板電腦 /MP3 播放機 / 筆記型電腦
** 使用任一個數位輸入時，若無音源 :(A) 請試著將播放設備輸出設定為 PCM 或 (B) 直接連接到 藍光 / 其它設備訊號源，以確保輸入音源是系統可接受的數位音源進行傳輸。
注意 : 本機台（J4221) 數位輸入 : 僅支援杜比或數位 PCM 音源格式輸入。 USB 輸入 : 僅支援固定附檔名 (.wave) 格式。
• 請將所有維修工作委由合格維修人員處理。凡裝置受損皆需進行維修，如電源線或插頭 受損、液體潑灑或物體掉入裝置中、裝置遭雨淋或受潮、無法正常操作或裝置摔落。
• 為降低觸電或元件損壞的風險，請先關閉電源再將其他元件連接至本機。
• 清潔本機前，請先拔下電源線。使用濕布便足以進行清潔，請勿使用液體或在本機上噴 灑清潔器，亦請勿使用腐蝕性清潔劑。
浅析低音线阵列
（）大型中心堆叠线阵列 ３
在大 型场所 或 室外舞 台 ，使 用低 音堆叠方 式往往 较方
型 （ 图 ｌ） ，或使 用波 束形成 技术等 ，都可 以使 得覆盖 见 ２
角度模式变宽 、变平滑 。 （ ）左右摆放的线阵列系统 ２
便， 连续摆放 的线 阵列横穿舞 台前面 。如果波束延 时技术用 在这种结构中 ，效果会非常不错 。图 １是一排 由１只Ｘ ｕ超 ５ ２ ｓ ｂ
间 ）。如果 距离差 等于 半个波长 的奇数 倍 ，那 ／２ 厶 只
低音音箱 出来的声音相抵消 ，此时听不到低音 ，至少
图１ 声源尺 寸和指 向性成 反比关系
的典 型方法 。波束形 成技术只适用于大 型线 阵列 。要想控制小 型
图４ 左右各 一只Ｘ ｕ ￣ 音 音箱 ｓ ｂＥ 在５ ｚ ０Ｈ 时的指向性 １５左右堆放 和吊挂 的低音音箱 的水平指 向性 ｗ
吊挂起 来。
众 所听到的声音效果 如何 。解决波柱 问题的最好方法就是将 音箱
无 论哪 种方 式 ，存 在多 个 声源 就会 产 生物理 学 堆放 成一组放在舞 台中间位置 ，而不是 堆放 在左右两侧 。这不 管 家 们所 说 的 “ 声干 涉 ” ，声频 人员所 说 的 “ 梳状 滤 是 对水 平方向还是垂直方 向的线阵列都有效 。然而 ，这对于演 出
这 些波瓣会产生不平 的低音音调和不一致 的电平 。在室内
据波长测量 ，而不是英尺或米 。
场地 ，有 一部分 音调平衡 问题 会被混响掩盖 ，但是仍然 缺乏清晰 度 。在室外 ，没有混响 ，音调平衡问题通常 比较明显 。 图５ 示的是 两个 实际例子里 低音的特 性 ，分 别是堆放 在地 所 面上的 一排 超低 音音箱和 吊挂 安装的低音线阵列 。惟 一一个所有
超低音音箱最佳位置
超低音音箱最佳位置如果我们看看声学物理，那么我们可以知道，与音频界的大多数事物一样，这要“看情况而定”。
因此，让我们从讨论为什么地面也许确实是放置超低音音箱的合适位置开始。
将任意音箱放在一个大型水平面(与波长相关)上制造一个半空间环境负载条件，意味着从音箱发出的球面波(在所有方向上的能量均等)现在将所有能量都辐射到半球之内，或者覆盖区域的一半。
这为半球带来3dB的能量辐射增量，与将超低音音箱数目增加一倍带来的增量相同。
如果超低音音箱恰好同时离一个垂直表面很近，例如，高高的舞台表面，这样带来的结果是形成四分之一空间负载，产生另外3dB的增量(假设舞台表面是固态的);换言之，再次将超低音音箱数目“加倍”。
例如，4只超低音音箱在地面上，并且接近一个垂直表面，能够提供相当于16只超低音音箱输出的声能量。
这看上去明显是支持将其放在地面上(并且靠近一个垂直表面)的论点，不过还需要考虑哪些其他情况?平方反比定律又是如何呢?即是说，离开声源的距离每增加一倍或减少一半，声压级(户外)就会有6dB 的改变?在一些现场演出中，听众可能会距离地面上摆放的超低音音箱仅仅3米之近，也可能远在60米之外。
我们可以假定调音位置距离超低音音箱30米。
如果超低音音箱在调音位置达到100 dB声压级，那么在前排听众位置处约为120 dB，在后排听众位置处约为94dB。
从前排到后排有26 dB的差别!当然，在室内不会有这么大的声压级差别，但仍然会让前面几排的听众感觉不舒服。
现在让我们考虑一下分频点的问题。
加上地面上的超低音音箱，我们有两个声源(主扩声源和超低音声源)，重现相同的频段，两个声源彼此间隔了相当远的距离。
假设主扩声源在超低音声源上方约8米处。
在分频点会发生什么?第一个任务是将超低音音箱的声音与主扩音箱的中高音保持同步到达。
对于前排听众位置处，超低音声源需要延迟约13毫秒(ms)来保持与主扩声源的同步到达。
然而，在30米远的调音位置，其物理位置偏移仅为约1米(或2.7 ms)，后排听众位置处的物理位置偏移仅为0.5米(或1.3ms)。
第八章超低音
汽车影音改装实用教程主编:王鹤隆、李雪副主编:林彬生、汪建第八章超低音（woofer或subwoofer）•从物理学的基本理论和实际所用的扬声器单体,扬声器单体无法个别的去涵盖20Hz—20KHz。
一般车用音响的配置，高音单体能涵盖到20KHz频率大多不成问题，但由于扬声器音盆面积及运作冲程的性能所限，在常见5in、6.5in的中低音单体来说，大多缺少100Hz以下的频率。
想要达到更宽的频率范围、阻抗恒定、幅频特性平直、转换效率高、失真小的理想状态，只有用专门的超低音扬声器来补偿这个频段，使低频延伸，让音乐保持自然的音调平衡，听起来富有深度、广度、丰满且清晰纯净。
•依上述,原车音响系统就是缺少20Hz—100Hz的频率范围，少了两个八度音阶的音乐，听起来就会不够完美。
为了弥补这部份低频，车上需要加装低音炮、超低音扬声器或是超低音箱，让音乐的极低频域也能有完美演出。
超低音扬声器的尺寸有8in、10in、12in、15in、18in等。
超低音扬声器采用高强度的铜、铝质盆架，镀金端子提升扬声器整体性能，具有良好的导电性能并可防止氧化腐蚀，特殊的防弹强化鼓膜，环氧树脂涂覆压着纸盆，双阻尼器通气及加长磁极及大型锶合金磁体。
铝质盆架扬声器镀金端子•由于超低音波的能量很大、扩散性强，如果没有透过箱体结构来有效吸收超低音扬声器音盆运动时其中一面的声波，音盆两面成反相运作的声波就会互相干扰、抵消，因此就需要制作超低音箱。
但超低音箱制作却常常成为技师恼人的技术性问题，须掌握超低音的运作原理、超低音音箱种类，以及各种有关超低音的调音方法，才能使超低音在汽车影音系统中发挥应有的效果。
•【注意】超低音箱体内容积是属于超低音单体的第一次应有的正确容积量,而后行李厢是超低音单体产生效果的第二次容积量,倘若有阻隔物或第二次容积量较小的情形,则超低音的效果会因而遮掩（如将后行李厢内摆满东西时,超低音效果会大为衰减）。
超低音箱制作过程一、超低音箱种类•不同的扬声器特性和使用需求，超低音的箱体结构也衍生出许多不同造型和外观，但总结起来说，车上超低音箱体结构的种类摆脱不了密闭式、低频反射式、无限挡板式、推挽式、频段式这几种设计：• 1. 密闭式音箱（Sealed Box）。
舞台音响超低音的摆放与应用心得
舞台音响超低音的摆放与应用心得2012-09-06 22:16:02| 分类：EASE|举报|字号订阅超低音摆放一堆与一字排开，到底有什么不同？很多的人因视觉的主观因素，都认为超低音喇叭堆起人高时，就会打得远远的，有这种观念的朋友请看完以下证据之后，就请改正过來，原因是愈低的頻率是愈沒有指相性的，因此当一只低音喇叭的頻率发得愈低时，包围其发声周围的能量就愈多，而喇叭箱本身后方的能量也增加，尤其当這些往后打的能量是我们不太需要时，往往它就成现场的技术问题了。
从EASE 的计算动画组合，我设计了120X120的空地來观察超低音的物理能量，喇叭使用的是d&b 的Q-SUB低音箱子，数量是 4 只。
[caption id="attachment_57" align="aligncenter" width="360"]4只喇叭堆起来模拟[/caption]图一是4支超低音喇叭堆起来在在100 /125/160Hz的能量与指向变化。
动画的左边是120 公尺，我是将喇叭置于80 公尺处堆起來，因此箱子的后方还有40米的空间，而在120公尺处的能量大约是剩80 分贝左右，在160 Hz的位置时，各位可以看到明显的箱后能量減少了，這就验证了頻率愈高，其指向性將会愈明显，但是在节目演出过程里，这不是我们需要的。
[caption id="attachment_58" align="aligncenter" width="360"]4只喇叭一字排开摆放[/caption]图二是4支超低音喇叭水平展开在100 /125/160Hz的能量与指向变化。
光这3个频率就让我们观察到往前指向性大幅的提高，另外在音箱(发音点)的能量是随着頻率愈高而减少。
图三图四是能量的比较，实际上在正面的距离位置并没有很大的听觉落差，反倒是堆放的方式，低频能量散布会在现场是比较匀称的，但是就现场节目演出时，它却影响到舞台面的比率是高出许多，有的人是不要这样过多的能量充斥于舞台，待会我们会介绍现在都是怎么排除这样的状况，我们先来看看这水平排开的低音喇叭，若是再将它均开会是怎样的果.......这张图是每只喇叭拉开60公分，其结果虽说射面增宽了，能量的指向多了，然而不同的频率却也已经产生很多的凹陷。
