钢质海船主机轴系-舵系工程的工艺及精度控制

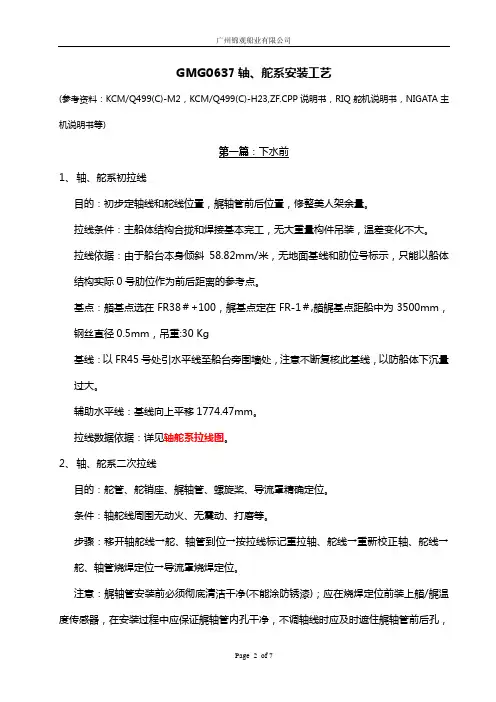

GMG0637 轴舵系安装工艺
GMG0637轴、舵系安装工艺(参考资料：KCM/Q499(C)-M2，KCM/Q499(C)-H23,ZF.CPP说明书，RIQ舵机说明书，NIGATA主机说明书等)第一篇：下水前1、轴、舵系初拉线目的：初步定轴线和舵线位置，艉轴管前后位置，修整美人架余量。
拉线条件：主船体结构合拢和焊接基本完工，无大重量构件吊装，温差变化不大。
拉线依据：由于船台本身倾斜58.82mm/米，无地面基线和肋位号标示，只能以船体结构实际0号肋位作为前后距离的参考点。
基点：艏基点选在FR38＃+100，艉基点定在FR-1＃,艏艉基点距船中为3500mm，钢丝直径0.5mm，吊重:30 Kg基线：以FR45号处引水平线至船台旁围墙处，注意不断复核此基线，以防船体下沉量过大。
辅助水平线：基线向上平移1774.47mm。
拉线数据依据：详见轴舵系拉线图。
2、轴、舵系二次拉线目的：舵管、舵销座、艉轴管、螺旋桨、导流罩精确定位。
条件：轴舵线周围无动火、无震动、打磨等。
步骤：移开轴舵线→舵、轴管到位→按拉线标记重拉轴、舵线→重新校正轴、舵线→舵、轴管烧焊定位→导流罩烧焊定位。
注意：艉轴管安装前必须彻底清洁干净(不能涂防锈漆)；应在烧焊定位前装上艏/艉温度传感器，在安装过程中应保证艉轴管内孔干净，不调轴线时应及时遮住艉轴管前后孔，以防焊渣或其它杂物进去艉轴管。
钢丝下垂量按轴线每米升高76.53mm拉平水管修正，并与理论计算数据对照（请向技术人员咨询），如出入不大，以76.53mm/米修正值为准。
艉轴管前后定位误差应在5mm范围内，烧焊时，外圆和平面的误差应控制在2mm范围内, 完工后测量艉轴管内径，焊接前、后各填写一份附件1。
舵管烧焊定位时，数据详见舵系总装图，上下定位误差在2mm范围内，烧焊变形控制在0.15mm范围内，完工后测量舵管内径（轴承位置），焊接前、后各填写一份附件2。
舵销座烧焊变形量控制在2mm范围内，整个舵系应控制在变化范围内，轴舵线报验时，填写附件3、附件4：轴舵系安装记录。
