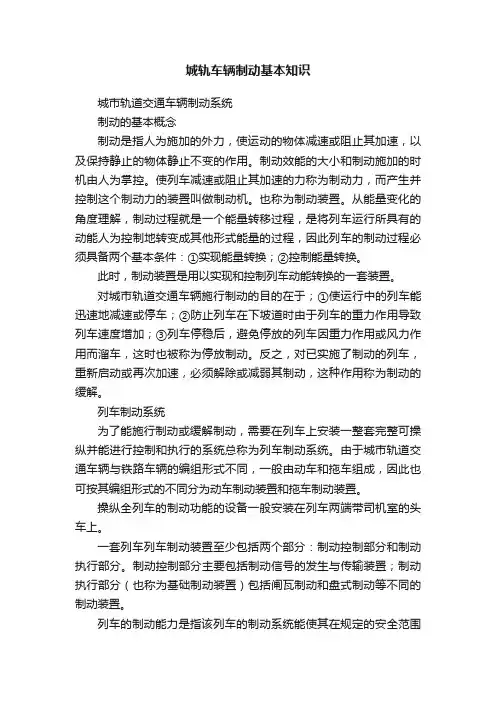

城轨车辆制动基本知识
城轨车辆制动基本知识城市轨道交通车辆制动系统制动的基本概念制动是指人为施加的外力，使运动的物体减速或阻止其加速，以及保持静止的物体静止不变的作用。
制动效能的大小和制动施加的时机由人为掌控。
使列车减速或阻止其加速的力称为制动力，而产生并控制这个制动力的装置叫做制动机。
也称为制动装置。
从能量变化的角度理解，制动过程就是一个能量转移过程，是将列车运行所具有的动能人为控制地转变成其他形式能量的过程，因此列车的制动过程必须具备两个基本条件：①实现能量转换；②控制能量转换。
此时，制动装置是用以实现和控制列车动能转换的一套装置。
对城市轨道交通车辆施行制动的目的在于；①使运行中的列车能迅速地减速或停车；②防止列车在下坡道时由于列车的重力作用导致列车速度增加；③列车停稳后，避免停放的列车因重力作用或风力作用而溜车，这时也被称为停放制动。
反之，对已实施了制动的列车，重新启动或再次加速，必须解除或减弱其制动，这种作用称为制动的缓解。
列车制动系统为了能施行制动或缓解制动，需要在列车上安装一整套完整可操纵并能进行控制和执行的系统总称为列车制动系统。
由于城市轨道交通车辆与铁路车辆的编组形式不同，一般由动车和拖车组成，因此也可按其编组形式的不同分为动车制动装置和拖车制动装置。
操纵全列车的制动功能的设备一般安装在列车两端带司机室的头车上。
一套列车列车制动装置至少包括两个部分：制动控制部分和制动执行部分。
制动控制部分主要包括制动信号的发生与传输装置；制动执行部分（也称为基础制动装置）包括闸瓦制动和盘式制动等不同的制动装置。
列车的制动能力是指该列车的制动系统能使其在规定的安全范围内或规定的安全制动距离内可靠停放的能力，它与列车的运行安全直接有关。
一般来说，城市轨道交通系统都有明确的制动距离（紧急制动距离）不得超过某一规定值。
而列车的最高运行速度与列车的牵引功率有关，但它更应该受到制动能力的限制。
和其他轨道车辆一样，制动装置是城市轨道交通车辆的重要组成部分之一。
轨道交通车辆制动基础知识—制动方式
制动力形成方式
轨道交通车辆制动机维护与运用
1. 按制动力形成方式分
制动方式指制动时列车动能的转移方式或 制动力的获取方式，通常可依据动能的转移 方式、制动力的形成方式及制动源动力进行 划分。
1.粘着制动 2.非粘着制动
2.粘着制动
粘着制动是目前主要的一种制动方式，主 要靠轮轨间的作用力与反作用力（粘着力） 形成制动力，实现制动作用。闸瓦制动、盘 形制动、液力制动、电阻制动、旋转涡流制 动、再生制动以及飞轮贮能制动，都属于粘 着制动
6.制动源动力分类
7.制动力
制动力——人为地使列车减速 或阻止其加速由制动装置产生的 ，与列车运行方向相反的外力。
7.制动力
通过制动力大小的调节可产生不同的制动效果。 制动力对列车而言是 一种外力，是通过列车以外的物体产生并施加于列车上的一种阻力。
5.粘着系数
轮轨间的纵向水平作用力的最大值就叫粘着力，粘着力与轮 轨间垂直载荷的比值则称为粘着系数
影响粘着系数的主要因素有二个：一个是车轮和钢轨的表面 状况，另一个是车辆运行速度。
6.制动源动力分类
1）空气制动：以压缩空气为源动力，又可分为直通式空气制 动和自动式空气制动。
（2）电气制动：以电为源动力，如动力制动、磁轨制动等 （3）人力制动：以人力为源动力，如手制动机。 （4）弹簧制动：停放制动。
2.按动能转移方式分
可分为摩擦制动和动力制动。 （1）摩擦制动 摩擦制动通过摩擦把列车动能转变为 热能，从而获得制动力的方式，常见的 有闸瓦制动、盘形制动、磁轨制动、液 力制动等。
2.按动能转移方式分
（2）动力制动 动力制动是通过牵引电动机将 列车动能转变为电能，以获得制 动力的方式。常见的有再生制动 、电阻制动、旋转涡流制动、轨 道涡流制动等。
