关于接地的种类
接地的种类
接地的种类除防雷接地外,还有交流工作接地、保护接地、直流接地、过电压保护接地、防静电接地、屏蔽接地等等。
电子设备的接地方式有独立地和联合接地。
独立地的接地电阻值除另有规定外,一般不大于4欧,并采用一点接地方式。
电子设备接地宜与防雷接地系统共设,但其接地电阻不宜大于1欧。
若与防雷地分设,两接地系统的距离不宜小于20米。
电力系统接地种类区分周建民在电网系统中,供电企业在不同场合采取了工作接地、保护接地、重复接地、防雷接地四种接地措施。
那么,它们之间有什么区别呢?工作接地。
在正常或事故情况下,为了保证电气设备可靠运行,而必须在电力系统中某一点进行接地,称为工作接地。
此种接地可采取直接接地或经特殊装置接地。
如变压器中性点的直接接地或经消弧线圈接地。
保护接地。
为防止因绝缘损坏而遭受触电的危险,将与电气设备带电部分相绝缘的金属外壳或构架,同接地体之间做良好的连接,称为保护接地。
如变压器底座和外壳接地、配电盘的框架接地、互感器的二次绕组接地,将与带电部分相绝缘的电气设备的金属外壳或构架,与中性点直接接地系统中的保护中性线相连接等。
重复接地。
将中性线上的一点或多点与大地再次做金属连接,称为重复接地。
如在三相四线制的中性线首端、分支点及沿线每1千米处和接户线处做的接地、与高压线路同杆架设的低压线路的中性线在共敷段首末段接地等。
防雷接地。
为了防止人、畜、建筑物、架空线路等遭受雷击而做的接地,称为防雷接地。
如与建筑物顶部避雷针及高压架空线路避雷线相连而做的接地等。
地与电(信号),这是一对形影不离的双胞胎。
接地,通常是指用导体与大地相连。
可在电子技术中的地,可能就与大地毫不相关,它只是电路中的一等电位面。
如收音机、电视机中的地,它只是接收机线路里的一电位基准点。
接地,在电力和电子技术中,既简单,又复杂,而且还必不可少。
按接地的作用,可分为工作接地、保护接地、过压保护接地、防静电接地、屏蔽接地、信号地等多种。
在广电技术中,以上几种接地类型都会遇到。

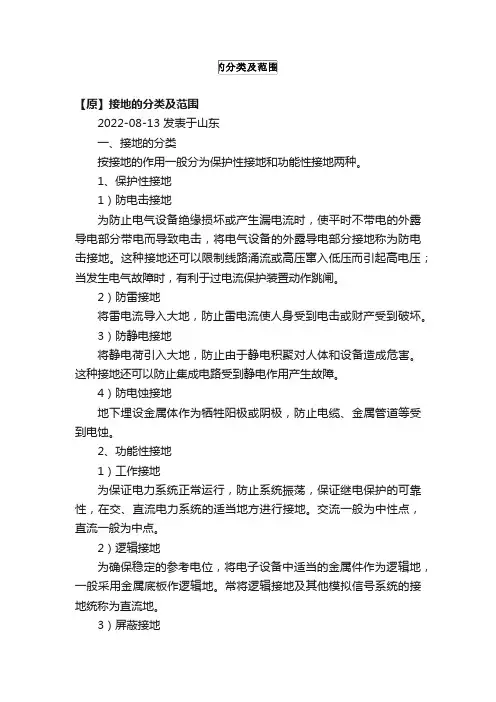

接地的分类及范围
【原】接地的分类及范围2022-08-13 发表于山东一、接地的分类按接地的作用一般分为保护性接地和功能性接地两种。
1、保护性接地1)防电击接地为防止电气设备绝缘损坏或产生漏电流时,使平时不带电的外露导电部分带电而导致电击,将电气设备的外露导电部分接地称为防电击接地。
这种接地还可以限制线路涌流或高压窜入低压而引起高电压;当发生电气故障时,有利于过电流保护装置动作跳闸。
2)防雷接地将雷电流导入大地,防止雷电流使人身受到电击或财产受到破坏。
3)防静电接地将静电荷引入大地,防止由于静电积聚对人体和设备造成危害。
这种接地还可以防止集成电路受到静电作用产生故障。
4)防电蚀接地地下埋设金属体作为牺牲阳极或阴极,防止电缆、金属管道等受到电蚀。
2、功能性接地1)工作接地为保证电力系统正常运行,防止系统振荡,保证继电保护的可靠性,在交、直流电力系统的适当地方进行接地。
交流一般为中性点,直流一般为中点。
2)逻辑接地为确保稳定的参考电位,将电子设备中适当的金属件作为逻辑地,一般采用金属底板作逻辑地。
常将逻辑接地及其他模拟信号系统的接地统称为直流地。
3)屏蔽接地将电气干扰源引入大地,抑制外来电磁干扰对电子设备产生的影响,也可减少电子设备产生的干扰影响其它。
4)信号接地为保证信号具有稳定的基准电位而设置的接地,例如检测漏电流的接地、阻抗测量和电晕放电损耗测量等电气参数测量的接地。
二、接地的范围1、电气装置应接地或接零的金属部分1)电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳;2)电气设备的传动装置;3)室内外配电装置的金属或钢筋混凝土构架,及靠近带电部分的金属遮栏和金属门;4)配电、控制、保护用的屏、柜、箱及操作台等的金属框架和底座;5)交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳、可触及的电缆金属护层和穿线的钢管。
穿线的钢管之间或钢管和电气设备之间有金属软管过渡的,应保证金属软管段接地畅通;6)电缆桥架、支架和井架;7)装有避雷线的电力线路杆塔;8)装在配电线路杆上的电力设备;9)在非沥青地面的居民区内,不接地、消弧线圈接地和高电阻接地系统中无避雷线的架空电力线路金属杆塔和钢筋混凝土杆塔;10)承载电气设备的构架和金属外壳;11)发电机中性点柜、发电机出线柜、封闭母线的外壳及其他裸露的金属部分;12)气体绝缘全封闭组合电器(GIS)的外壳接地端子和箱式变电站的金属箱体;13)电热设备的金属外壳;14)铠装控制电缆的金属护层;15)互感器的二次绕组。
接地的种类和目的
接地的种类和目的接地是指将电气设备或电气系统的导体与大地之间建立起良好的电气连接。
接地的目的是为了保护人身安全和设备正常运行,防止电击、设备故障和火灾的发生。
接地主要有以下几种类型和目的:1.保护接地:保护接地是为了保护人身安全,防止触电事故发生。
当设备或电气系统发生漏电时,通过接地使漏电流迅速通过接地线路排除出去,避免对人体造成电击危险。
2.系统接地:系统接地是为了保证电气设备和电气系统的正常运行。
通过将设备和系统的中性点与大地连接,形成电气回路,保证电流的正常流动,减小电气设备的互感干扰和静电干扰,提高设备的工作稳定性和可靠性。
3.防雷接地:防雷接地是为了保护电气设备和电气系统免受雷击损害。
通过将设备和系统连接到地面的金属接地装置上,引导雷电流通过接地回路排除出去,避免雷电对设备和系统造成直接破坏。
4.屏蔽接地:屏蔽接地是为了减小电磁辐射和电磁干扰对设备和系统的影响。
通过将设备和系统的金属外壳和屏蔽层连接到地面的金属接地装置上,将电磁波引导到地面上,减少对周围设备和系统的干扰。
5.信号接地:信号接地是为了保证信号的传输质量和可靠性。
在信号线中引入接地,可以消除信号线上的电磁噪声干扰,提升信号的抗干扰能力,确保信号的准确传输。
6.着地接地:着地接地是为了保护人员和设备免受静电的影响。
通过将人体或设备与接地线连接,把积累在人体或设备上的静电荷引导到地面上,避免静电放电对人体或设备造成损害。
接地的种类和目的多种多样,具体的接地方法和标准在不同的国家和地区可能有所不同。
在设计、施工和使用电气设备和电气系统时,应按照相关的电气规范和安全标准进行接地设计和接地连接,确保接地系统的安全可靠性和有效性。
电气接地种类及作用
电气接地种类及作用
电气接地是为了保障电气设备的安全稳定运行而采取的一种措施。
根据接地方式的不同,电气接地可分为直接接地、间接接地和
绝缘接地三种类型。
1.直接接地
直接接地是将电气设备的金属外壳或导体与地面直接接触,形
成一个接地回路。
由于地面的电阻相对较低,可以迅速将电荷消散掉,从而降低触电风险,保护设备和使用者的安全。
直接接地主要
用于低电压电气系统。
2.间接接地
间接接地是通过接地电阻器或同轴电缆等设备间接地接地。
间
接接地可以减小接地电流,避免因接地电流过大而导致火灾或电器
故障。
它主要用于高电压电气系统。
3.绝缘接地
绝缘接地是指在设备的感应器、绕组等关键部件处加装绝缘垫,从而使电气设备与地面保持绝缘状态。
绝缘接地的目的是减小过电压,防止动、静电击穿,保护设备和人员安全。
绝缘接地主要用于
高压电气系统和重要设备的保护。
要点总结:
- 直接接地:直接将设备与地面接触。
- 间接接地:通过接地电阻器或其他电气设备使电气设备与地面间接接触。
- 绝缘接地:在关键部件处增加绝缘垫,将电气设备与地面保持绝缘状态。
不同的电气接地方式应根据电气系统的特点和要求进行选择,以保证电气系统的安全稳定运行。
常见接地种类-重复接地、保护接地、工作接地、防雷接地、屏蔽接
常见接地种类:重复接地、保护接地、工作接地、防雷接地、屏蔽接常见的接地种类有以下几项:重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。
重复接地重复接地就是在中性点直接接地的系统中,在零干线的一处或多处用金属导线连接接地装置。
在低压三相四线制中性点直接接地线路中,施工单位在安装时,应将配电线路的零干线和分支线的终端接地,零干线上每隔1千米做一次接地。
对于距接地点超过50米的配电线路,接入用户处的零线仍应重复接地,重复接地电阻应不大于10欧。
保护接地电气设备在正常情况下不带电的金属外壳及金属支架与大地作电气连接,称为保护接地。
保护接地主要应用在中性点不接地的供电系统中。
倘若不采用保护接地措施,那么人体触及带电外壳时,由于输电线和大地之间存在分布电容而构成回路,使人体有电流通过而发生触电事故。
倘若电气设备采用了保护接地措施,那么人体触及带电外壳时,人体与保护接地装置的电阻并联。
由于接地电阻小于人体电阻,此时可以认为通过人体的电流很小,电流几乎不通过人体,避免了触电事故。
工作接地接地网示意图地是为了使系统以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。
它分为机器逻辑地、信号回路接地、屏蔽接地,在石化和其它防爆系统中还有本安接地。
防雷接地防雷接地是组成防雷措施的一部分,其作用是把雷电流引入大地。
建筑物和电气设备的防雷主要是用避雷器(包括避雷针、避雷带、避雷网和消雷装置等)。
避雷器的一端与被保护设备相接,另一端连接地装置。
当发生直击雷时,避雷器将雷电引向自身,雷电流经过其引下线和接地装置进入大地。
此外,由于雷电引起静电感应副效应,为了防止造成间接损害,如房屋起火或触电等,通常也要将建筑物内的金属设备、金属管道和钢筋结构等接地;雷电波会沿着低压架空线、电视天线侵入房屋,引起屋内电工设备的绝缘击穿,从而造成火灾或人身触电伤亡事故,所以还要将线路上和进屋前的绝缘瓷瓶铁脚接地。
屏蔽接地是消除电磁场对人体危害的有效措施,也是防止电磁干扰的有效措施。
接地的种类
一、种类1、防雷接地:为把雷电迅速引入大地,以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网" target=_blank>接地网时,接地电阻应符合其最小值要求。
2、交流工作接地将电力系统中的某一点,直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线(N线)接地。
N线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子,等电位接线端子一般均在箱柜内。
必须注意,该接线端子不能外露;不能与其它接地系统,如直流接地、屏蔽接地、防静电接地等混接;也不能与PE线连接。
3、安全保护接地安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件,有PE线连接起来,但严禁将PE线与N线连接。
4、直流接地为了使各个电子设备的准确性好、稳定性高,除了需要一个稳定的供电电源外,还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线,一端直接与基准电位连接,另一端供电子设备直流接地。
5、屏蔽接地与防静电接地为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
为了防止外来的电磁场干扰,将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地,称为屏蔽接地。
6、功率接地系统电子设备中,为防止各种频率的干扰电压通过交直流电源线侵入,影响低电平信号的工作而装有交直流滤波器,滤波器的接地称功率接地二、要求1、独立的防雷保护接地电阻应小于等于10欧;2、独立的安全保护接地电阻应小于等于4欧;3、独立的交流工作接地电阻应小于等于4欧;4、独立的直流工作接地电阻应小于等于4欧;5、防静电接地电阻一般要求小于等于100欧。
三、智能大厦接地系统的设计1、防雷接地系统接地体一般利用智能大厦桩基,桩基上端钢筋通过承台面钢筋连在一起;防雷接地系统引下线一般利用柱子内钢筋;防雷接闪器用避雷带和避雷针" target=_blank>避雷针结合的方式,智能大厦30米及以上,每三层利用圈梁钢筋与柱筋连在一起构成均压环;接地电阻要求小于1欧姆。
接地系统的分类
接地系统的分类接地系统的分类•按照用途分类•按照电流类型分类•按照接地方式分类按照用途分类•低压接地系统:主要用于安全保护,防止触电危险,包括居民住宅、商业建筑等。
•中压接地系统:用于配电网的接地,保证供电的稳定性和安全性,常见于工业厂房、公共建筑等。
•高压接地系统:常用于电力系统的接地,保护发电、输电和配电设备的安全运行,常见于电力站、变电站等。
按照电流类型分类•直流接地系统:用于直流电源系统的接地,如直流输电线路、太阳能光伏发电系统等。
•交流接地系统:用于交流电源系统的接地,如交流配电设备、家庭用电等。
按照接地方式分类•电阻接地系统:通过接地电阻实现接地,用于降低电流过载和电压冲击,安全可靠。
•电感接地系统:通过接地电感实现接地,在大地间形成谐振回路,用于抑制电磁干扰和放电。
•混合接地系统:同时采用电阻和电感进行接地,兼具电流过载和电磁干扰的防护效果。
•共地接地系统:将不同系统的接地点连接在一起,共享一个接地点,有助于减少接地电阻。
以上是接地系统常见的分类方式,根据用途的不同,可选择合适的接地系统来保护电力设备和人身安全。
按照电流类型分类,直流接地系统和交流接地系统的设计有所不同。
根据接地方式分类,电阻接地、电感接地、混合接地和共地接地等多种方式可根据实际需求来选择。
接地系统的分类还可以根据电气系统的大小和复杂程度进行进一步的分类,例如:•小型接地系统:适用于小型建筑物或设备,接地电阻较小,通常采用电阻接地方式,简单易行。
•大型接地系统:适用于大型电力系统或工矿企业,接地电阻要求较高,通常采用混合接地方式,结合电阻和电感进行接地。
•特殊接地系统:适用于特殊环境下的接地需求,如防雷接地、防静电接地等,根据具体要求进行设计和实施。
根据不同的分类方式,可以根据具体应用场景选择合适的接地系统。
接地系统的设计和实施需要充分考虑电气设备的特点、安全要求以及法律法规的规定,确保接地系统的可靠性和安全性。
同时,对于大型复杂的电力系统,还需要进行接地系统的监测和维护,定期检查接地电阻以保证正常运行。
电气设备接地的种类和方法
电气设备接地的种类和方法按照接地性质,接地可分为正常接地和故障接地。
正常接地又有工作接地和保护接地之分。
1、工作接地为了保证电气设备的正常工作,将电路中的某一点通过接地装置与大地可靠连接,称为工作接地。
2、保护接地保护接地是将电气设备正常情况下不带电的金属外壳通过接地装置与大地可靠连接。
保护接地适用于中性点不接地或不直接接地的电网系统。
一般要求发电厂、变电所及工厂的下列设备采取保护性接地:(1)电机、变压器、照明器具、携带式或移动式用电器具等的底座和外壳。
(2)电力设备的传动装置。
(3)电流互感器二次绕组的某一端。
(4)配电盘与控制台的框架。
(5)室内外配电装置的金属构架和钢筋混凝土构架,靠近带电部分的金属围栏和金属门。
(6)交直流电力电缆的外皮。
(7)非金属护套电缆的1~2根屏蔽芯线。
3、保护接零在中性点直接接地系统中,把电气设备金属外壳等与电网中的零线作可靠的电气连接,称为保护接零。
保护接零可以起到保护人身和设备安全的作用。
对接零装置的具体要求:(1)当采用保护接零时,电源中性点必须有良好的接地,而且接地电阻应在4Ω以下,同时,必须对中性线在规定地点采用重复接地。
(2)当电气设备在任一点发生接地短路时,中性线截面积在满足最小截面积的情况下应保证其短路电流大于熔断器熔丝额定电流的4倍或断路器整定电流的1.5倍,以保证保护装置迅速动作,切除短路故障。
(3)中性线在短路电流作用下不应断线,而且中性线上不得装设熔断器和开关设备。
(4)在使用三孔插座时,不准将插座上接电源中性线的孔与接保护(或地线)的孔串接在一起使用。
这是因为一旦工作零线松脱断落,设备的金属外壳就会带电;而且,当工作零线与相线接反时,也会使设备的金属外壳带电,从而造成触电伤亡事故。
(5)在同一低压电网中(指由同一台变压器或同一台发电机供电的低压电网),不允许将一部分电气设备采用保护接地,而另一部分电气设备采用保护接零,否则,当接地设备发生碰破壳(即绝缘损坏)故障时,会使中性线电位升高,从而使接零保护设备的金属外壳全部带电。
电气防雷接地分类和要求
电气防雷接地分类和要求电气防雷接地是指在电气系统中建立良好的接地系统,以保护设备和人员免受雷击和电击的危害。
根据不同的需求和要求,电气防雷接地可以分为以下几类:直接接地、间接接地和防雷接地。
1. 直接接地:直接接地是指将电气设备或建筑物的金属部分通过导线直接连接到地下导体上,以达到接地的目的。
直接接地的要求包括接地电阻、接地体的材料和尺寸等。
接地电阻是评价接地效果的重要指标,通常要求接地电阻低于指定的限值。
接地体的材料可以选择铜、镀锌钢等导电性能良好的材料,而接地体的尺寸则需要根据设备的负荷和接地电阻的要求来确定。
2. 间接接地:间接接地是指通过中间介质将电气设备或建筑物的金属部分与地下导体相连接。
常见的间接接地方式包括引下线接地和接地网接地。
引下线接地是指将设备或建筑物的金属部分与引下线相连接,然后将引下线连接到地下导体上。
接地网接地是指将设备或建筑物的金属部分与接地网相连接,然后将接地网连接到地下导体上。
间接接地的要求包括接地介质的材料和尺寸、接地线的选择和布置等。
接地介质可以选择导电性能良好的材料,如铜排或镀锌钢带。
接地线的选择和布置要根据设备的特点、环境条件和接地要求来确定。
3. 防雷接地:防雷接地是指在电气系统中建立用于抵御雷电冲击的接地系统。
防雷接地的要求包括接地电阻、接地体的材料和尺寸等。
接地电阻是评价防雷接地效果的重要指标,通常要求接地电阻低于指定的限值。
接地体的材料可以选择铜、镀锌钢等导电性能良好的材料,而接地体的尺寸则需要根据雷电冲击的能量和接地电阻的要求来确定。
电气防雷接地的分类和要求在不同的国家和行业标准中可能存在差异,因此在设计和施工过程中需要参考和遵守相关的标准和规范。
此外,电气防雷接地的有效性还与接地系统的周围环境、土壤特性等因素有关,因此在实际应用中需要综合考虑各种因素,确保接地系统的安全可靠性。
电气防雷接地根据不同的需求和要求可以分为直接接地、间接接地和防雷接地。
接地型式的分类
接地型式的分类
接地型式可以分为以下几种:
1.工作接地:为保证电气设备在正常和事故情况下可靠地工作而进行的接地。
2.防雷接地:为防止雷电袭击(直击、感应或线路引入)而进行的接地,是防雷保护设备(如避雷针、避雷线、避雷器等)的需要。
3.保护接地:将正常情况下不带电,而在绝缘材料损坏后或其他情况下可能带电的电器金属部分(即与带电部分相绝缘的金属结构部分)用导线与接地体可靠连接起来的一种保护方式。
4.防静电接地:为防止静电危害影响并将其泄放,是静电防护最重要的一环。
5.屏蔽接地:是消除电磁场对人体危害的有效措施,也是防止电磁干扰的有效措施。
6.重复接地:当系统中发生碰壳或接地短路时,可以降低零线的对地电压;当零线发生断裂时,可以使故障程度减轻。
7.隔离接地:把干扰源产生的电场限制在金属屏蔽的内部,使外界免受金属屏蔽内于扰源的影响。
另外,接地还可以分为临时接地和固定接地两种,其中临时接地包括检修接地和故障接地,固定接地包括工作接地和安全接地,安全接地包含保护接地、防雷接地、防静电接地、屏蔽接地等。
车身接地的方法有哪些种类
车身接地的方法有哪些种类
车身接地的方法有以下几种种类:
1. 金属导线接地:通过金属导线将车身与地面建立连接,通常通过车身下部的金属零件实现接地。
2. 吸附接地:在车身底部增加吸附装置,使车身与地面发生粘附,从而实现车身接地。
3. 水接地:将车身与水(例如湖泊、河流)建立连接,通常通过在车身底部增加接地导线,并将其浸入水中实现接地。
4. 静电接地:利用地下静电场的作用使车身与地面发生电荷平衡,实现接地。
5. 土接地:通过在地面挖掘地坑或埋设接地线,将车身与地下土壤建立电气联系,实现接地。
这些方法都可以使车身与地面之间建立电气联系,以便安全地释放或回路中的静电或电磁干扰。
具体使用哪种接地方法,取决于实际需求和可利用的资源。
信号接地种类以及作用
信号接地种类以及作用信号接地是指将设备或系统中的信号线与地电位相连的一种方法。
接地可以帮助提高信号的质量和稳定性,减少干扰和噪声的影响,并保护设备和人身安全。
信号接地可以分为以下几种种类:1.电源接地:将电源的负极与地电位相连。
电源接地可以提供稳定的电压参考,保持信号线和设备的电位稳定,减少共模干扰的影响。
它还可以提供额外的安全保护,防止设备因电压抖动或雷击等问题而损坏。
2.信号共地:将多个信号线共用一根接地线。
信号共地可以减少信号线之间的电位差,降低互对干扰的可能性。
它还可以提供一条统一的参考电位,使各个信号线之间的信号传输更加稳定和可靠。
3.数据接地:将数据线的屏蔽层或接地线与地电位相连。
数据接地可以减少外界电磁干扰对信号线的影响,提高数据传输的质量和速率。
它还可以保护数据线不受到电静电放电或电压冲击的损坏。
4.保护接地:将设备的金属外壳或外部接口与地电位相连。
保护接地可以提供额外的安全层,将设备的电位与地电位保持一致,分散外部电源、闪电等问题带来的危险电压。
它可以保护设备和人身安全,防止电击和损坏。
5.系统接地:将整个设备或系统的各个部分的接地线连接在一起,再与地电位相连。
系统接地可以提供一个统一的参考电位,降低信号输入和输出之间的电位差,保持系统内各个部分之间的信号传输稳定和一致。
6.底板接地:将印刷电路板的底板与地电位相连。
底板接地可以减少电磁辐射和电磁干扰对印刷电路板的影响,降低信号传输的误码率和丢包率。
它还可以提供电源和信号线之间的隔离层,防止他们相互干扰。
7.信号接地:将信号线的屏蔽层或接地线与地电位相连。
信号接地可以减少信号干扰和共模噪声的影响,提高信号的质量和抗干扰能力。
它可以保持信号线的电位稳定,避免信号传输过程中的电位差。
信号接地的作用主要有以下几点:1.提高信号质量:信号接地可以减少信号线与地之间的电位差,降低共模干扰和互对干扰的影响,提高信号的质量和稳定性。
2.减少噪声和干扰:信号接地可以屏蔽外界电磁干扰和噪声,保护信号线免受干扰的影响。
接地的种类和方法
接地的种类和方法
一、绝缘接地
绝缘接地是指将电气系统的保护导体绝缘物明确与母线和电气装置的“零线”,也就是安装真空断路器的引出母线,用绝缘材料连接,但不接
触到母线和装置内的其它接地点。
这种接地方式可以使接地电阻大大降低,从而增加系统的可靠性,起到保护的作用,也可以降低过电流的输入能量,从而使设备能够抵抗更高电流的瞬间过载。
绝缘接地可以采用各种形式,根据绝缘接地的电阻值、放电能力、抗
电弧击穿能力和其它性能这四个方面来划分,可以大致分为三种接地方式,即静止绝缘接地、活动绝缘接地和抗静电绝缘接地。
1、静止绝缘接地
静止绝缘接地是将保护导体用绝缘材料与母线和设备内的其它接地点
隔离,既不接触还不放电,但可以使接地电阻得到降低,其主要特点是可
靠性高,维护费用较低。
这种方式可能使接地电阻值偏高,在一些情况下,由于降低接地电阻的效果不够明显,或者存在复杂的接地结构,可能导致
接地电阻值无法得到更高程度的降低,从而增大系统的故障风险。
2、活动绝缘接地
活动绝缘接地是指在保护导体与母线、设备内其它接地点之间施加一
定电压。
接地分类
接地的分类
接地的类型
(1)工作接地:为满足电力系统或电气设备的运行要求,而将电力系统的某一点进行接地,称为工作接地,如电力系统的中性点接地;
(2)防雷接地:为防止雷电过电压对人身或设备产生危害,而设置的过电压保护设备的接地,称为防雷接地,如避雷针、避雷器的接地;
(3)保护接地:为防止电气设备的绝缘损坏,将其金属外壳对地电压限制在安全电压内,避免造成人身电击事故,将电气设备的外露可接近导体部分接地,称为保护接地,如:
①电机、变压器、照明器具、手持式或移动式用电器具和其他电器的金属底座和外壳;
②电气设备的传动装置;
③配电、控制和保护用的盘(台、箱)的框架;
④交直流电力电缆的构架、接线盒和终端盒的金属外壳、电缆的金属护层和穿线的钢管;
⑤室内、外配电装置的金属构架或钢筋混凝土构架的钢筋及靠近带电部分的金属遮拦和金属门;
⑥架空线路的金属杆塔或钢筋混凝土杆塔的钢筋以及杆塔上的架空地线、装在杆塔上的设备的外壳及支架;
⑦变(配)电所各种电气设备的底座或支架;
⑧民用电器的金属外壳,如洗衣机、电冰箱等。
(4)重复接地:在低压配电系统的tn-c系统中,为防止因中性线故障而失去接地保护作用,造成电击危险和损坏设备,对中性线进行重复接地。
tn-c系统中的重复接地点为:
①架空线路的终端及线路中适当点;
②四芯电缆的中性线;
③电缆或架空线路在建筑物或车间的进线处;
④大型车间内的中性线宜实行环形布置,并实行多点重复接地;
(5)防静电接地为了消除静电对人身和设备产生危害而进行的接地,如将某些液体或气体的金属输送管道或车辆的接地;
(6)屏蔽接地为防止电气设备因受电磁干扰,而影响其工作或对其它设备造成电磁干扰的屏蔽设备的接地。
接地有几种
接地有几种?各有什么不同?1.工作接地工作接地也叫系统接地,是根据电力系统正常运行方式的需要而将网络的某一点接地。
例如将三相系统的中性点接地,其作用为稳定电网对地电位,从而可使对地绝缘降低,还可以使对地绝缘闪络或击穿时容易查出,以及有利于实施继电保护措施。
2.保护接地保护接地也叫安全接地,电气装置的金属外壳、配电装置的构架和线路杆塔等,由于绝缘损坏有可能带电,为防止其危及人身和设备的安全而设的接地。
3.防雷接地这是为了让强大的雷电流安全导入地中,以减少雷电流流过时引起的电位升高,例如避雷针、避雷线以及避雷器等接地。
4.防静电接地为了防止静电对易燃、易爆物如易燃油、天然气贮罐和管道的危险作用而设的接地。
接地的作用总的来说可以分为有两个:保护人员和设备不受损害叫保护接地;保障设备的正常运行的叫工作接地。
这里的分类是指接地工程设计施工中考虑的各种要求,并不表示每种“地”都需要独立开来。
相反,除了有的电信号抗干扰、设备本身专门要求等特殊原因之外,我们提倡尽量采用联合接地的方案。
1、保护接地防雷接地是受到雷电袭击(直击、感应或线路引入)时,为防止造成损害的接地系统。
常有信号(弱电)防雷地和电源(强电)防雷地之分,区分的原因不仅仅是因为要求接地电阻不同,而且在工程实践中信号防雷地常附在信号独立地上,和电源防雷地分开建设。
机壳安全接地是将系统中平时不带电的金属部分(机柜外壳,操作台外壳等)与地之间形成良好的导电连接,以保护设备和人身安全。
原因是系统的供电是强电供电(380、220或11OV),通常情况下机壳等是不带电的,当故障发生(如主机电源故障或其它故障)造成电源的供电火线与外壳等导电金属部件短路时,这些金属部件或外壳就形成了带电体,如果没有很好的接地,那么这带电体和地之间就有很高的电位差,如果人不小心触到这些带电体,那么就会通过人身形成通路,产生危险。
因此,必须将金属外壳和地之间作很好的连接,使机壳和地等电位。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
附录:
使用例1(三相3线式)
(A)为高压电气设备外箱接地线。
此时由于电路短,需要利用并钳住补足引线。
(B)为B种接地线,此时只要需要钳住接地线即可。
(C)为避雷针的接地线。
此时由于电路短,需要利用并钳住补足引线。
(D)为D种接地线。
此时只要需要钳住接地线即可。
(E)为等电位网接地线。
此时只要需要钳住接地线即可。
### 当线路短,且没有电动设备时,需要利用并钳住补足引线。
此时,建议用补足引线连接插座的接地线(或B,C,D等接地线)和目标接地线,以便测试。
例2
### 注入用CT 和检出用CT 须钳住同一部位。
z 钳住变压器附近的三相线(同时钳住),或单相线,则可测试EB 接地电阻。
z 钳住负荷(如电动机)附近的三相线(同时钳住),或单相线,则可测试ED 接
地电阻。
例3.(停电时) 利用补足引线连接接地线和地线
地线
利用补足引线,尚不能引起共振时,也能测试多重接地电阻。
此时,显示EA+ED 值。
例5.(等电位屏蔽网接地电阻)
等电位屏蔽网接地线接触不良时,显示值偏高。
例6.(空调等室外电气设备)
空调等室外电气设备接地电阻的测试: 此时,先不用补足引线测试ED 接地电阻。
此时所测接地电阻值R 如果非常高,或显示[OVER],则表明线路没有引起共振,需要利用补足引线连接建筑物中的接地插座ED 接地线后再行测试。
###设备电源处于OFF 时,请使之处于ON (增加静电电容量)
E1)的接地电阻。
例8.(多重接地)
单相3线和三相3线的电线铺于同一电线槽内时, 有可能构成环路(静电容量?
处.
应测试EB处.
例9.(共同接地)
可测试单独接地和共同接地电阻
柱上变压器
T1和T2。
T1 和T2
EBT2
同时钳z将插座检测器MET-CH的插头插入到附有接地插口的插座,如图测试接地电阻,可以检查
其接地端口是否正确连接到相应接地线。
