2018华中科技大学806机械设计基础考试大纲
华中科技大学806机械设计基础历年考研真题(含部分答案)专业课考试试题
第三题，轮系，轮系不是简单的轮系，拆分成三个基本轮系了。有点小 计算量。
四、设计题（10分）
题目给出了个汽车举升机构的图，让你分析这个图的特点，指出缺点， 给出改进意见。
五、填空题（20空，20分）
记得的几个是：
1．平键的平面尺寸是根据______确定。
2．动压滑动轴承的相对间隙越大，则承载能力越______，油的温升越 ______。
础考研真题（回忆版1）
2014年华中科技大学806机械设计基 础考研试题（回忆版2）
2013年华中科技大学806机械设计基 础考研真题
2012年华中科技大学806机械设计基 础考研真题
2011年华中科技大学806机械设计基 础考研真题
2010年华中科技大学806机械设计基 础考研真题
1部分 华科机械初试真题 2017年华中科技大学806机械设计基础考研真题（回忆版） 机械原理
一、填空题
极位夹角，K的计算， ， ，转速n的计算，飞轮应该放在高速轴，都 可以在指南上找到。
二、简答题
（1）渐开线怎么形成的12年原题 （2）平底从动件凸轮的压力角问题，又是原题 （3）还有一个不记得了 三、计算题
题。还要判断轴是什么类型？（心轴，传动轴，转轴）
3．十字滑块轴承适用于两轴有______位移的情况。
5．提高蜗轮蜗杆传动效率的办法有______和______。（两种）。
6．6302轴承是______轴承，如果当量动载荷增加一倍，则寿命是原来 的______。
7．Mca＝根号M2＋阿尔法T2，此公式中阿尔法是指______，若轴做单 向运转，且有冲击，则阿尔法的值为______。
8．保持标准直齿轮的d不变，增加齿数，则齿轮的齿面接触强度 ______，齿轮的齿根弯曲强度______。
(完整)华中科技大学806机械设计基础考研大纲
华中科技大学硕士研究生入学考试《机械设计基础》大纲科目代码：806第一部分考试说明一、考试性质机械设计基础（含机械原理与机械设计）是一门培养学生机械设计能力与拓展创新思维的技术基础课,课程重点考核常用机构和零部件的工作原理及其简单的设计方法、机构选型、常用零部件强度计算、受力分析与结构设计，机构创新设计等,注重考核考生的综合素质及工程实践能力。
二、考试形式与试卷结构1．答卷方式：闭卷，笔试2．答卷时间：180分钟3．各部分内容的考试比例1）常用机构的基本性质与设计方法，齿轮系传动比计算,机构平衡与飞轮设计 40%2）常用零部件的类型与特点、受力分析、强度计算与结构设计 40%3）机构创新设计及工程案例剖析 20％4．题型比例1）概念题 20%2）计算题 30%3)设计题 30%4)综合题 20％第二部分考查要点1．机构在机械产品设计中的作用与机构组成方式.2．平面机构具有确定运动的条件及机构自由度计算.3．平面四杆机构设计中的共性问题；平面四杆机构运动设计的方法。
4．凸轮机构的类型与从动件常用运动规律的特性；凸轮机构基本参数的特点及基本尺寸的确定；平面凸轮机构凸轮轮廓的设计方法。
5．渐开线的性质；渐开线标准直齿圆柱齿轮机构和斜齿圆柱齿轮机构的尺寸计算；一对渐开线标准直齿圆柱齿轮机构的啮合特性；变位齿轮基本参数的确定与尺寸计算；直齿锥齿轮机构的特点。
6．齿轮系的类型与传动比的计算.7．常用间歇运动机构的工作原理、运动特性及其应用；万向联轴节、螺旋机构的特点和应用；组合机构的性能和特点.8．机构平衡的基本方法与飞轮转动惯量的确定9. 机构及其系统运动方案设计的方法与步骤；运动循环图.10.机构构型与基于功能原理的机构创新设计，工程案例剖析。
11. 机械零件疲劳失效特点;不同应力循环下的机械零件疲劳强度计算方法；机械设计中的载荷及应力的分类。
12.齿轮传动的失效形式与设计准则;直齿圆柱齿轮传动、斜齿圆柱齿轮传动、直齿锥齿轮传动、蜗杆传动的受力分析；齿轮的接触强度及弯曲强度的计算方法.13.带传动的工作原理、类型与特点；摩擦型带传动的基本理论；V带传动的设计方法和参数选择原则。

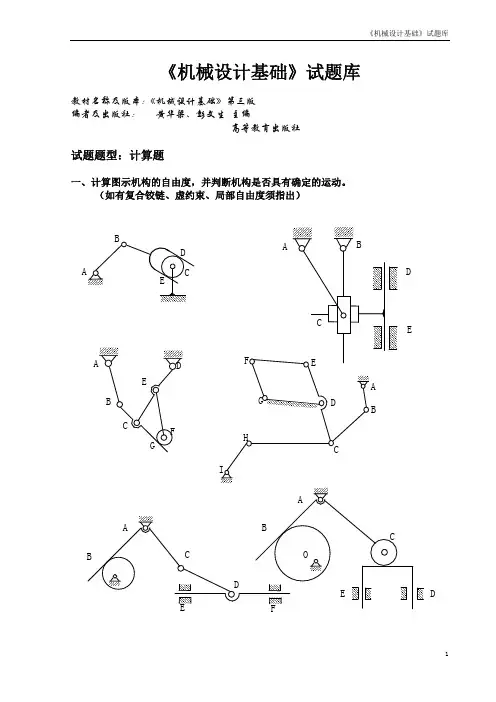

《华中科技大学《机械设计基础》试题库》
5
3
4
Ⅰ1
Ⅱ 3’
2
2’
3.在图示轮系中，已知各轮的齿数为 Z1= 20， Z2=30，Z3=80， Z４=25，Z5=50，试求传动 比 i15。
３
Ｈ ２
４
２4 Ｈ
1 ５
1
３’
4.在图示轮系中，已知各轮齿数为 Z1= 55， Z2=11，Z3=77，Z3’=49，Z４=12，Z5=73，试 求传动比 i1H。
教材名称及版本：《机械设计基础》第三版 编者及出版社： 黄华梁、彭文生 主编
高等教育出版社
试题题型：作图题（按作图规则作图，图线清晰）
1.在下图所示的偏置直动从动件盘形凸轮机构中已 知凸轮为一偏心圆盘。圆盘半径Ｒ=25mm，凸轮回 转中心到圆盘中心的距离 lAB=10mm。 (1)绘出凸轮的理论廓线； (2)确定凸轮的基圆半径 r0； (3)凸轮 1 以匀角速ω回转，使推杆 2 上下运动， 求图示位置凸轮已转过的角度φ、推杆的位移 s(φ，s 算出数值。图中ω=1rad/s，尺寸单位 为 mm)。 (4)求图示位置机构的压力角α； (5)若在杆端处加一滚子，其他条件不变，杆 2 的 运动规律与原来的是否相同，为什么？
G
D
H C
I
A
B O
D E
F
E A B
C D
1
《机械设计基础》试题库
F
B
E
C A
D
C
B
D
FE
O
A G
GC D
A E
F
B
H
G
K
E
A
DB
O
F C
O
B A
C O
D E F

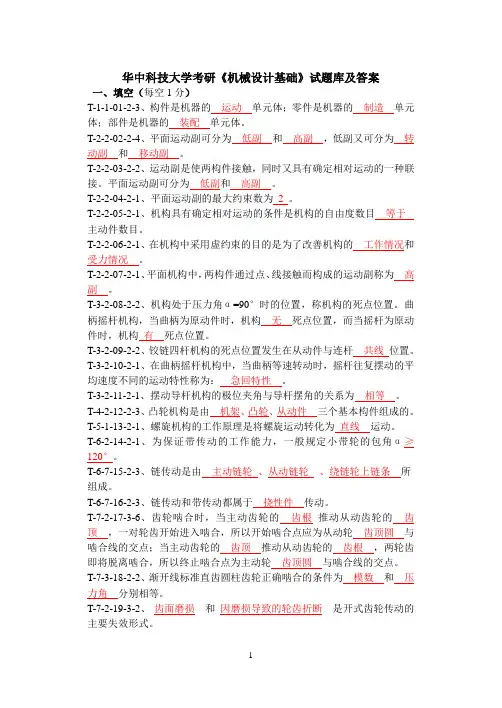

华中科技大学考研《机械设计基础》试题库及答案
华中科技大学考研《机械设计基础》试题库及答案一、填空（每空1分）T-1-1-01-2-3、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。
T-2-2-02-2-4、平面运动副可分为低副和高副，低副又可分为转动副和移动副。
T-2-2-03-2-2、运动副是使两构件接触，同时又具有确定相对运动的一种联接。
平面运动副可分为低副和高副。
T-2-2-04-2-1、平面运动副的最大约束数为2 。
T-2-2-05-2-1、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。
T-2-2-06-2-1、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。
T-2-2-07-2-1、平面机构中，两构件通过点、线接触而构成的运动副称为高副。
T-3-2-08-2-2、机构处于压力角α=90°时的位置，称机构的死点位置。
曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。
T-3-2-09-2-2、铰链四杆机构的死点位置发生在从动件与连杆共线位置。
T-3-2-10-2-1、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。
T-3-2-11-2-1、摆动导杆机构的极位夹角与导杆摆角的关系为相等。
T-4-2-12-2-3、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。
T-5-1-13-2-1、螺旋机构的工作原理是将螺旋运动转化为直线运动。
T-6-2-14-2-1、为保证带传动的工作能力，一般规定小带轮的包角α≥120°。
T-6-7-15-2-3、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。
T-6-7-16-2-3、链传动和带传动都属于挠性件传动。
T-7-2-17-3-6、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。
[839]机械设计基础 2017-2018年硕士研究生入学考试大纲
![[839]机械设计基础 2017-2018年硕士研究生入学考试大纲](https://img.taocdn.com/s3/m/de4b7a2931126edb6f1a105b.png)
2017-2018年硕士研究生入学考试大纲考试科目名称：机械设计基础考试科目代码：[839]一、考试要求：要求考生系统深入地掌握机械原理和机械设计的基本知识、基本理论和基本设计计算方法，并且能灵活运用。
重点考察分析与解决常用机构、通用机械零部件和简单机械装置设计问题的能力。
二、考试内容1）机械原理部分a）机构的结构分析机构的组成要素，机构自由度的计算，机构自由度的意义及机构具有确定运动的条件，平面机构的组成原理。
b）平面连杆机构分析与设计平面机构速度分析的速度瞬心法，运动副中的摩擦，机械效率的计算，机械的自锁，考虑摩擦时平面机构的受力分析，平面四杆机构的基本形式，平面四杆机构的演化方法，平面四杆机构有曲柄的条件，压力角与传动角，机构的急回运动，机构的死点位置，按从动件急回特性设计平面四杆机构。
c）凸轮机构及其设计从动件运动规律的选择，凸轮轮廓的设计原理，尖顶、滚子直动从动件盘形凸轮设计，尖顶、滚子摆动从动件盘形凸轮设计，平底直动从动件盘形凸轮设计，盘形凸轮基本尺寸的确定。
d）齿轮机构设计及轮系传动比计算齿廓啮合基本定律，渐开线的性质，渐开线直齿圆柱齿轮的基本参数，标准渐开线直齿圆柱齿轮的几何尺寸计算，渐开线齿廓的加工原理，渐开线直齿圆柱齿轮的根切与变位，一对渐开线齿轮的正确啮合条件，渐开线直齿圆柱齿轮传动的无侧隙啮合方程，渐开线直齿圆柱齿轮传动的标准中心距与实际中心距，渐开线直齿圆柱齿轮的连续传动条件，斜齿圆柱齿轮传动的基本参数与几何尺寸的计算；轮系传动比的计算，行星轮系各轮齿数和行星轮数目的确定。
e）机械的运转及其速度波动的调节机械系统等效动力学模型、等效参数的确定，已知力作用下机械真实运动的确定，机械周期性速度波动，速度不均匀系数，机械周期性速度波动的调节方法，飞轮转动惯量的计算。
g）机械的平衡刚性转子的静平衡和动平衡的计算。
2）机械设计部分a）螺纹连接螺纹及螺纹连接的基本知识，螺栓连接的预紧与防松，单个螺栓连接的强度计算，螺栓组连接的设计，螺栓连接的受力分析，提高螺栓组连接强度的措施。

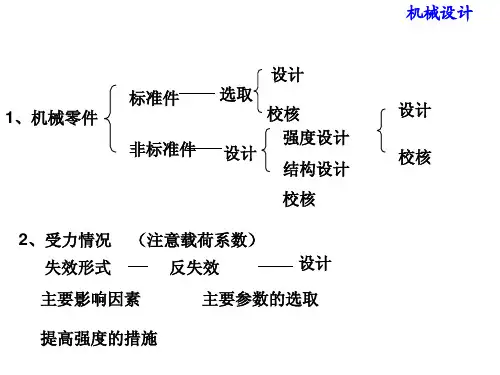

华中科技大学机械设计本科复习提纲
Fa2 Fa1 1 蜗杆1右旋
2 蜗轮2右旋
第五章 连接
机械设计
● 各种螺纹的应用 三角螺纹效率低、自锁性好，用于连接； 其余螺纹效率高，用于传动。
● 螺纹副的受力分析及效率 将螺母抽象成沿斜面滑移的滑块； 自锁条件： ψ ≤ρv
● 螺栓连接的类型及所受工作载荷 普通螺栓和铰制孔用螺栓；横向和轴向工作载荷
机械设计
第六章 轴和轴毂连接设计
● 轴的分类 按轴心线：直轴、曲轴 按 受 载：心轴(弯距)、传动轴(转矩)、转轴(弯、转)
● 轴的结构设计（阶梯轴） 目的：合理确定各轴段的直径和长度
影响结构的要素：轴上零件的定位和固定方法；装配方 法；轴的加工方法；载荷的大小及位置；强度要求等
定位和固定方法：轴肩、套筒、圆螺母、弹性挡圈、轴 端挡圈、锥面等；注意各种固定件的特点和应用场合
便套 筒 太 高 ， 轴 承 装 拆
轴 承 的 安 装 路 径 太 长
缺 工 艺 凸 台
缺 调 整 垫 片
端 盖 不 能 与 轴 接 触
缺 密 封
缺 轴 向 定 位
同缺 一键 母， 线且
应 与 齿 轮 键
打 通
6、7
1
15 2
14 轴承正装
3 轴承反装 13 12 11 10、9 8 6、7 5 4
向心滑动轴承动压油膜形成过程
机械设计
(1) 停车
n=0
金属直接 接触
n
(2) 启动
n»0
摩擦力使 轴颈右移
油膜压力
偏心距 e
(3) 随着n
油膜压力将轴 颈托起 其合力将轴颈 左推
(4) n 为工作转速
油膜压力将轴 颈完全托起 其合力与外载 平衡
2018年硕士研究生入学初试科目--《机械设计基础》考试大纲
2018年硕士研究生入学初试科目--《机械设计基础》考试大纲（科目代码：832）【说明】关于参考书目：根据教育部通知文件，规定招生单位不得指定考试科目的参考书目和参考材料。
关于考试大纲：可以对考试科目的内容范围做出说明（即考试大纲），我院只提供《机械设计基础》科目的考试大纲。
其它考试科目：其他的选考科目大纲要到相关院、系的研究生招生网页查询，如831理论力学，到航空航天学院研究生招生网页查询；833传热学，到能源工程学系招生网页查询。
【机械设计基础】大纲---科目代码：832《机械设计基础》是一门培养学生具有机械设计能力的技术基础课。
课程的基本要求：1）掌握机构学和机械动力学的基本理论、基本知识和基本技能，并初步具有拟定机械运动方案、分析和设计机构的能力；2）掌握机械设计的一般知识，机械零件的主要类型、性能、结构特点、应用、材料和标准；3）了解机械零件的工作原理、失效分析、计算准则，条件性计算及计算载荷；4）具有运用标准、规范、手册等技术资料的基本能力。
主要内容包括：1．总论（机械的组成、机械运动简图及平面机构自由度、机件的载荷、失效及其工作能力准则、机件的常用材料及其选用、机械中的摩擦、磨损、润滑与密封、机械应满足的基本要求及其设计的一般程序）2．联接（螺纹联接、键联接、花键联接和成形联接、销联接、铆接、焊接和粘接、过盈联接）3．带传动（带传动的组成、类型、特点和应用、带传动的受力分析和应力分析、带传动的弹性滑动和打滑、普通V带传动的设计计算、其他带传动简介）4．链传动（链传动的组成、类型、特点和应用、链传动的运动特性和受力分析、滚子链传动的失效分析和设计计算、链传动的布置和润滑）5．齿轮传动（齿轮传动的类型、特点及应用、齿廓啮合的基本定律、渐开线齿廓、渐开线标准直齿圆柱齿轮各部分名称及基本尺寸、渐开线直齿圆柱齿轮正确啮合和连续传动的条件、渐开线直齿圆柱齿轮的加工及精度、轮齿的失效和齿轮材料、直齿圆柱齿轮传动的强度计算、斜齿圆柱齿轮传动、锥齿轮传动、齿轮结构、齿轮传动的润滑和效率、变位齿轮传动、圆弧齿轮传动简介）6．蜗杆传动（蜗杆传动的类型、特点及应用、普通圆柱蜗杆传动的主要参数和几何尺寸计算、蜗杆传动的运动分析和受力分析、蜗杆传动的失效形式、材料和结构、蜗杆传动的强度计算、蜗杆传动的效率、润滑和热平衡计算、新型蜗杆传动简介）7．轮系、减速器及机械无级变速传动（轮系的应用及分类、定轴轮系及其传动比、周转轮系及其传动比、混合轮系及其传动比、几种特殊形式的行星传动简介、减速器、摩擦轮传动和机械无级变速传动）8．螺旋传动（螺旋传动的类型和应用、滑动螺旋传动、滚珠螺旋传动简介、静压螺旋传动简介）9．连杆传动（连杆传动的组成、应用及特点、铰链四杆机构的基本形式及其特性、铰链四杆机构的尺寸关系及其演化形式、平面四杆机构设计、连杆传动的结构与多杆机构简介）10．凸轮传动（凸轮传动的组成、应用和类型、从动件的常用运动规律及其选择、用作图法设计凸轮轮廓曲线、用解析法设计凸轮轮廓曲线、凸轮机构基本尺寸的确定、凸轮传动的材料、结构和强度校核）11．棘轮传动、槽轮传动和其他步进传动12．轴（轴的功用和分类、轴的材料、轴的结构设计、轴的强度计算、轴的刚度计算、轴的振动及振动稳定性的概念）13．滑动轴承（滑动轴承的结构形式、轴瓦(轴套)结构和轴承材料、滑动轴承的润滑、混合摩擦润滑滑动轴承计算、液体动压润滑的形成及其基本方程、液体动压向心滑动轴承的计算、液体静压轴承和气体轴承简介）14．滚动轴承（滚动轴承的构造、类型及代号、滚动轴承的失效形式和承载能力计算、滚动轴承的组合设计、滚动轴承和滑动轴承的比较及其选择）15．联轴器、离合器和制动器16．弹簧17．机械速度波动的调节（机械速度波动调节的目的和方法、飞轮设计的近似方法）18．回转件的平衡（回转件的静平衡、回转件的动平衡）19．机械系统总体方案设计与分析20．机械的发展与创新设计。
【华中科技大学806机械设计基础】强化课程—机械设计
d．保持最小油膜厚度
2.下列场合应采用滑动轴承，其中（ ）是错误的。 a．轴向尺寸小 b．剖分式结构 d．旋转精度高 e．噪音小 3.下列轴承合金材料特点中，（ ）是错误的。 a．适应性好 b．强度高 c．抗粘着性好 d．价格贵 答案 1、b、a 2、d 3、b c．承受冲击载荷
3.4.1 齿轮传动知识串讲
【知识点1】齿轮的失效形式
【知识点2】齿轮传动的设计约束
【知识点3】齿轮材料
【知识点4】直齿圆柱齿轮的强度条件
【知识点5】斜齿圆柱齿轮的强度条件
3.4.2 齿轮传动重难点总结
【重难点1】齿轮传动的失效形式以及各个失效形式的特点及 改造的方法
【重难点2】直齿轮相关数据的计算
3.5.1 蜗轮蜗杆传动知识串讲
【知识点1】蜗杆传动的特点
【知识点2】普通圆柱蜗杆传动的主要参数及几何尺寸
【知识点3】蜗杆分度圆直径d1和直径系数q
【知识点4】蜗杆的受力分析
【知识点5】蜗杆传动的失效形式和设计准则
【知识点6】蜗轮蜗杆材料及热处理
3.5.2 蜗轮蜗杆传动重难点总结
【重难点1】蜗杆分度圆直径d1和直径系数q
1
理出了学科相应的重点、 难点、常考知识点，并通
第四，通过对真题的回顾、练习、比较、解析，以及
过配套练习，帮助考生全 面构建、理解、掌握和运 用专业课的知识体系和逻 辑结构。
4
将真题中考察的知识点回归至教材的分析中，我们可
以得出真题的题型结构、题量比例、考查知识点出处 、频次、考查知识点难度分级等对考生至关重要的复 习备考指导信息。
华中科技大学 （806机械设计基础）
2018华中科技大学考研官方指定参考书目
2018华中科技大学考研官方指定参考书目准备2018考研华中科技大学的同学们！对于考研中参考书目是非常重要的，现在聚英考研网的小编就为大家整理了2018华中科技大学考研官方指定的参考书目。
参考书目如下：机械科学与工程学院408计算机学科专业基础综合：谢希仁《计算机网络》；严蔚敏《数据结构》；唐朔飞《计算机组成原理》；汤子瀛《计算机操作系统》；白中英《计算机组成原理》505工业设计综合（含人机工程学、工业设计方法学、命题设计）丁玉兰《人机工程学》；简召全《工业设计方法学》626工业设计史论（工业设计史、工业设计概论）程能林《工业设计概论》；何人可《工业设计史》805机械设计基础二[专业硕士]彭文生《机械设计与机械原理考研指南》；杨家军《机械设计基础》806机械设计基础彭文生《机械设计与机械原理考研指南》；钟毅芳《机械设计》；杨家军《机械原理》807互换性与技术测量谢铁邦《互换性与技术测量》808互换性与技术测量二[专业硕士]谢铁邦《互换性与技术测量》815生产运作与管理二[专业硕士]陈荣秋《生产与运作管理》824信号与线性系统郑君里《信号与系统》；管致中《信号与线性系统》；；吴大正《信号与线性系统分析》829自动控制原理（含经典控制理论、现代控制理论）孙德宝《自动控制原理》；胡寿松《自动控制原理》831电子技术基础康华光《电子技术基础-模拟部分》；康华光《电子技术基础-数字部分》838物理光学梁铨廷《物理光学》；竺子民《物理光学》868生产运作与管理陈荣秋《生产与运作管理》体育部624体育学基础综合王道俊《教育学》；田麦久《运动训练学》土木工程与力学学院考试科目参考书目199管理类联考综合能力编写组《普通逻辑》841工程力学龙驭球《结构力学》；倪樵《材料力学》；孙训方《材料力学》；包世华《结构力学》 843工程经济及项目管理杜春艳《工程经济学》882结构力学[专业硕士]龙驭球《结构力学》；包世华《结构力学》893项目管理[专业硕士]仲景冰《工程项目管理》896交通工程学（一）徐吉谦《交通工程总论》897道路规划与设计（一）赵永平《道路勘测设计》；吴瑞麟《道路规划与勘测设计》；徐家钰《道路工程》；杨少伟《道路勘测设计》；吴瑞麟《城市道路设计》哲学系考试科目参考书目243德语赵仲《大学德语》；朱建华《新编大学德语（1-4册）》244法语孙辉《简明法语教程（上下册）》；马晓宏《法语（1-4册）》613马克思主义哲学原理陈先达《马克思主义哲学原理》858西方哲学史罗素《西方哲学史》；赵敦华《西方哲学简史》；苗力田《西方哲学史新编》；斯通普夫《西方哲学史》外国语学院211翻译硕士英语[专业硕士]琼·平卡姆《中式英语之鉴》；庄绎传《英汉翻译简明教程》；编写组《人事部二级笔译教程》；张培基《英汉翻译教程》241日语陈俊森《新大学日语标准教程（基础篇）1、2》；陈俊森《新大学日语标准教程（提高篇）1、2》242俄语于长慧《俄语》243德语朱建华《新编大学德语（1-4册）》；赵仲《大学德语》244法语马晓宏《法语（1-4册）》；孙辉《简明法语教程（上下册）》357英语翻译基础[专业硕士]陈宏薇《新编汉英翻译教程》；穆雷《英汉翻译基础教程》448汉语写作与百科知识[专业硕士]叶朗《中国文化读本》616基础英语张汉熙《高级英语》617基础德语上海外语教育出版社《德语综合教程》；梁敏《当代大学德语》618基础日语陆静华《日语综合教程》；陈小芬《日语综合教程》；季林根《日语综合教程》861英语专业综合（英美文学，语言学）王守仁《英国文学选读》；刘炳善《英国文学简史》；陶洁《美国文学选读》；Radford《Linguistics: An Introduction》；常耀信《美国文学简史》862德语专业综合陈晓春《高级德语教程》；徐智儿《德语词汇学》；张崇智《德汉翻译教程》；陈晓春《德语修辞学》863日语专业综合金田一春彦《日语概说》书本推荐：《2018华中科技大学861英语专业综合(英美文学，语言学)考研专业课复习全书》（含真题与答案解析）《2018华中科技大学887数据结构与算法分析考研专业课复习全书》（含真题与答案解析）《2018华中科技大学886微型计算机原理及应用考研专业课复习全书》（含真题与答案解析）法学院243德语朱建华《新编大学德语（1-4册）》；赵仲《大学德语》397法硕联考专业基础（法学）[专业硕士]全国法律硕士专业学位教育指导委员会《全国法律硕士专业学位研究生入学联考考试指南》398法硕联考专业基础（非法学）[专业硕士]全国法律硕士专业学位教育指导委员会《全国法律硕士专业学位研究生入学联考考试指南》497法硕联考综合（法学）[专业硕士]全国法律硕士专业学位教育指导委员会《全国法律硕士专业学位研究生入学联考考试指南》498法硕联考综合（非法学）[专业硕士]全国法律硕士专业学位教育指导委员会《全国法律硕士专业学位研究生入学联考考试指南》611公法姜明安《行政法与行政诉讼法》；张千帆《宪法学》；高铭暄《刑法学》856私法魏振瀛《民法》；范健《商法》。
【华中科技大学806机械设计基础】强化课程—机械原理
答案: 1、偏心轮是由扩大转动副的结 果来实现的。 2、当极位夹角为零时，系数即 为1； 3、例如在双曲柄机构中，两个 曲柄的长度便不一样，因此曲柄不 一定是最短的。 4、解：在e=0的时间为常数。 5、e=0时，传动角为常数，e>0 时，传动角为变数偏心距为0时传 力效果较好；机构有急回特性，没 有死点
1.3 强化课程功能概述
2
第二，对考生在强化阶段专业课的复习提供了指导意见，
结合公共课的复习状态，从专业课的学习内容到学习进程
首先对目标院校及目标专业的初 试科目进行深度解析，梳理出有 效复习与考核范围。
管理，都提出了合理的学习规划方案。
第三，通过初试科目各章
3
节知识点深度剖析、重难
点总结和典型题练习，梳
【重难点6】斜齿轮的相关尺寸的计算
【重难点7】锥齿轮的相关概念 【重难点8】变位齿轮相关计算
3.5.3 齿轮机构设计典型题库
作业：
某传动装置采用一对标准直齿圆柱齿轮，齿轮参数z1 = 20，
z2 = 54，m = 4mm，加工时误将箱体孔距镗大为a' ＝
150mm，齿轮尚末加工。 当采用斜齿圆柱齿轮进行补救时，求出其螺旋角β。
在试卷结构设计上，为了拉开区分度，试卷结构会按照学科专业特点，设 计多种题型、一定比例的题量和不同层级的难度。对考生来说，需要明确 知道该科目考试的题型种类、题量比例、各题型做题时间分配比例。此外， 更为重要的，从学科知识点上来说，考生更需要掌握学科知识的基本点、 重点、难点、高频考点，以及实际解决问题的综合能力。
答案： 将齿轮改为斜齿轮，使中心距等于：
a m(z1 z2 ) / (2 cos ) 4 (20 54) / (2 cos ) 150
华中科技大学《机械设计基础》常考内容总结zy
第一章 平面机构的自由度和速度分析
零件 ——独立
1.1 构件 ——独立的运动单元 的制造单元
运动副——两个构件直接接触组成的仍能产生某 些相对运动的连接。 机构——由两个或两个以上构件通过活动联接形 成的构件系统。 机器——由零件组成的执行机械运动的装置。 机器和机构统称为机械。构件是由一个或多个零 件组成的。 机构与机器的区别： 机构只是一个构件系统，而机器除构件系统之外 还包含电气，液压等其他装置；机构只用于传递 运动和力，而机器除传递运动和力之外，还具有 变换或传递能量，物料，信息的功能。 1.2 运动副——接触组成的仍能产生某些相对运动 的联接。 运动副元素——直接接触的部分（点、线、面） 运动副的分类：
2.1 何谓平面连杆机构？它有何特点？能够实现哪 些运动转换？ 平面连杆机构是有若干构件用低副（转动副、移动 副）连接组成的平面机构，又称平面低副机构。 ①采用低副。面接触、承载大、便于润滑、不易 磨损 形状简单、 易加工、 容易获得较高的制造精度。 ②改变杆的相对长度，从动件运动规律不同。 ③连杆曲线丰富。可满足不同要求。
1
1）按引入的约束数分有： I 级副（F=5） 、II 级副（F=4） 、III 级副（F=3） 、 IV 级副（F=2） 、V 级副（F=1） 。 2）按相对运动范围分有： 平面运动副——平面运动 空间运动副——空间运动 平面机构——全部由平面运动副组成的机构。 空间机构——至少含有一个空间运动副的机构 3）按运动副元素分有： 高副（ ）——点、线接触，应力高；低副（ ） ——面接触，应力低 1.3 机构：具有确定运动的运动链称为机构 机构的组成：机构＝机架＋原动件＋从动件 保证机构具有确定运动时所必须给定的独立运动 参数称为机构的自由度。 24y 原动件＜自由度数目：不具有确定的相对运动。原 动件＞自由度数目：机构中最弱的构件将损坏。 1.5 局部自由度：构件局部运动所产生的自由度。 出现在加装滚子的场合，计算时应去掉 Fp。 复合铰链——两个以上的构件在同一处以转动副 相联。m 个构件, 有 m－1 转动副
华中科技大学-2019年-硕士研究生入学考试大纲-806机械设计基础
华中科技大学硕士研究生入学考试《机械设
计基础》大纲
科目代码：806
第一部分考试说明
一、考试性质
机械设计基础（含机械原理与机械设计）是一门培养学生机械设计能力与拓展创新思维的技术基础课，课程重点考核常用机构和零部件的工作原理及其简单的设计方法、机构选型、常用零部件强度计算、受力分析与结构设计，机构创新设计等，注重考核考生的综合素质及
二、考试形式与试卷结构
1．答卷方式：闭卷，笔试
2．答卷时间：180分钟
3．各部分内容的考试比例
1）常用机构的基本性质与设计方法，齿轮系传动比计算，机构平衡与飞轮设计 40%
2）常用零部件的类型与特点、受力分析、强度计算与结构设计40%
3）机构创新设计及工程案例剖析20%
4．题型比例
1）概念题 20%。
新版华中科技大学机械专硕考研经验考研参考书考研真题
备考的时候唯一心愿就是上岸之后也可以写一篇经验贴，来和学弟学妹们分享这一年多的复习经验和教训。
我在去年这个时候也跟大家要一样在网上找着各种各样的复习经验贴，给我的帮助也很多，所以希望我的经验也可以给你们带来一定帮助，但是每个人的学习方法和习惯都不相同，所以大家还是要多借鉴别人的经验，然后找到适合自己的学习方法，并且坚持到底！时间确实很快，痛也快乐着吧。
我准备考研的时间也许不是很长，希望大家不要学我，毕竟考研的竞争压力是越来越大，提前准备还是有优势的，另外就是时间线只针对本人，大家可以结合实际制定自己的考研规划。
在开始的时候我还是要说一个老生常谈的话题，就是你要想明白自己为什么要考研，想明白这一点是至关重要的。
如果你是靠自我驱动，是有坚定的信心发自内心的想要考上研究生，就可以减少不必要的内心煎熬，在复习的过程中知道自己不断的靠近自己的梦想。
好了说了一些鸡汤，下面咱们说一下正经东西吧，本文三大部分：英语+政治+专业课，字数比较多，文末分享了真题和资料，大家可自行下载。
华中科技大学机械专硕的初试科目为：(101)思想政治理论(204)英语二(302)数学二和(806)机械设计基础参考书目为：1.《机械原理》，杨家军主编，华中科技大学出版社，20092.《机械设计（第二版）》，钟毅芳、吴昌林、唐增宝主编，华中科技大学出版社，20013.《机械设计与机械原理考研指南》彭文生，杨家军主编，华中科技大学出版社，2002关于英语复习。
我提一个建议，考研单词主要是用于阅读，所以知道意思即可，建议背单词书的同学不要死啃单词书，以“过单词”的方式背单词，每个单词记忆时间不要太长，不然很容易走神，效率也会很低，背诵单词应利用好零碎的时间，如吃饭之前半个小时，饭后半个小时，也可以穿插在复习专业课期间学累了的时候。
我大概早上会有半个小时的时间来背单词，考研单词大多数是不要求掌握拼写的，在阅读中见到能认出即可，所以速度可以快一点，多重复几遍。
华中科技大学考研《机械设计基础》试题库及答案
华中科技大学考研《机械设计基础》试题库及答案华中科技大学是中国著名的综合性大学之一，其机械工程专业在国内享有很高的声誉。
作为该专业的考研科目之一，《机械设计基础》是考生们备战考研的关键科目之一。
本文将介绍华中科技大学考研《机械设计基础》试题库及答案的相关情况。
一、试题库概述1. 试题种类《机械设计基础》试题库包括单选题、多选题、填空题和计算题等多个题型，主要测试考生对机械设计基础知识的掌握情况。
2. 试题分布《机械设计基础》试题涉及到机械元件设计原理、机械连接、机械零件加工工艺等知识点，试题分布比较均匀，全面考察考生对于机械设计基础知识的掌握程度。
3. 题量与难度试题的数量一般在100-150道左右，题目的难度逐渐递增，考察考生对于机械设计基础理论知识的深层次理解和应用能力。
二、试题答案的参考解析以下是华中科技大学考研《机械设计基础》试题的部分参考解析，供考生参考。
1. 单选题题目：某工件由两个零件连接而成，若两零件上分别刻有"左"和"右"字样，则此连接方法为（）。
A. 锁紧连接B. 平面连接C. 凸缘连接D. 榫卯连接答案：B解析：平面连接一般用于要求移动拆卸的零件连接，如机床上的工作台等。
2. 多选题题目：以下哪些是机械设计时需要考虑的主要因素？（）A. 强度B. 刚度C. 耐磨性D. 寿命答案：A、B、C、D解析：机械设计时需要综合考虑强度、刚度、耐磨性和寿命等多个因素，以确保设计的产品质量和使用寿命。
3. 填空题题目：在各种联接中，圆柱销联接中，销和孔的公差都选用——公差。
答案：H7解析：圆柱销联接中，常用的公差组合是H7-h6，其中H7是销的公差，h6是孔的公差。
4. 计算题题目：某机械零件的轴上载荷为1200N，该轴直径为40mm，材料为20CrNiMo，轴上允许应力为120MPa，求该轴的安全系数。
答案：2.36解析：根据强度学说，安全系数等于材料的允许应力除以轴上的等效应力。
华科考研806机械设计基础要点
华中科技大学硕士研究生入学考试《机械设计基础》大纲科目代码：806第一部分考试说明一、考试性质机械设计基础（含机械原理与机械设计）是一门培养学生机械设计能力与拓展创新思维的技术基础课，课程重点考核常用机构和零部件的工作原理及其简单的设计方法、机构选型、常用零部件强度计算、受力分析与结构设计，机构创新设计等，注重考核考生的综合素质及二、考试形式与试卷结构1．答卷方式：闭卷，笔试2．答卷时间：180分钟3．各部分内容的考试比例1）常用机构的基本性质与设计方法，齿轮系传动比计算，机构平衡与飞轮设计 40% 2）常用零部件的类型与特点、受力分析、强度计算与结构设计 40% 3）机构创新设计及工程案例剖析 20% 4．题型比例1）概念题 20%2）计算题 30%3）设计题 30%4）综合题 20%第二部分考查要点12．平面机构具有确定运动的条件及机构自由度计算。
3．平面四杆机构设计中的共性问题；平面四杆机构运动设计的方法。
4．凸轮机构的类型与从动件常用运动规律的特性；凸轮机构基本参数的特点及基本尺寸的确定；平面凸轮机构凸轮轮廓的设计方法。
5．渐开线的性质；渐开线标准直齿圆柱齿轮机构和斜齿圆柱齿轮机构的尺寸计算；一对渐开线标准直齿圆柱齿轮机构的啮合特性；变位齿轮基本参数的确定与尺寸计算；直齿锥齿轮机构的特点。
6．齿轮系的类型与传动比的计算。
7．常用间歇运动机构的工作原理、运动特性及其应用；万向联轴节、螺旋机构的特点和应用；组合机构的性能和特点。
8．机构平衡的基本方法与飞轮转动惯量的确定9. 机构及其系统运动方案设计的方法与步骤；运动循环图。
10.机构构型与基于功能原理的机构创新设计，工程案例剖析。
11. 机械零件疲劳失效特点；不同应力循环下的机械零件疲劳强度计算方法；机械设计中的载荷及应力的分类。
12.齿轮传动的失效形式与设计准则；直齿圆柱齿轮传动、斜齿圆柱齿轮传动、直齿锥齿轮传动、蜗杆传动的受力分析；齿轮的接触强度及弯曲强度的计算方法。
2018华科机械复试笔试部分真题(回忆版)
2018年华中科技大学机械工程专业基础复试笔试试卷（回忆版）
一、设计计算题（15分）
1 机构简图如图1所示
1）计算图中机构的自由度，说说图中机构虚约束的利弊？
2）这种传动采用六杆机构的好处？
3）由于加工出现差错导致实际中心距增大，试想出两种补救措施，这两种措施对重合度的影响是变大还是变小？
二、分析题（15分）（一般列出两点理由即可）
1）若增加图2凸轮半径至无穷大（即变成平底传动），问从动件的运动规律会不会变化？
2）图3皮带张紧轮的布置合不合理？
3）分析图4举升机构的特点，并构思另一种机构代替之？
三、综合题（10分）
1）汽车发动机减速器与后桥之间有一种弹性连接，问应该选择哪一种联轴器，为什么？
2）有七个球类零件，其中有一件是次品，而且重量比其他正常的要轻，现有一个天平，问最多称几次就可以找出这件次品？。
【华中科技大学806机械设计基础】重点复习章节知识点统计
华中科技大学806机械设计基础（重点复习章节知识点统计）第一部分：知识系统总结第一本书《机械设计》本书(西工大版《机械设计（第八版）》)总计包括5个篇章、10个章节，占考试总分的60%，其中重点章节是5、8、10、11、13，在复习此本书时，应该把重点放在齿轮、滚动轴承和螺纹连接三大部分上。
另外，其他章节的知识点比较多，而且比较零碎，建议大家要花一定的时间来记忆这部分内容。
篇章篇章名称重点难点必考点考试题型分值第1篇总论√√填空题、判断题、计算题第5章螺纹连接和螺旋传动√√√计算题、填空题、判断题第6章健、花键、无键连接和销连接√填空题、判断题第8章带传动√√填空题、判断题、问答题第9章链传动√填空题、判断题第10章齿轮传动√√√计算题、问答题、判断题第11章蜗杆传动√√判断题、设计题、计算题第12章滑动轴承√√√计算题、填空题第13章滚动轴承√√√计算题、填空题、画图题第14章联轴器和离合器√判断题、填空题第15章轴√√判断题、设计题、画图题第16章弹簧设计√填空题、判断题常考知识点汇总：序号知识点细分难易程度（最大为★★★）1 总论机械设计中的强度问题★摩擦类型、膜厚比、粘度★★载荷及应力的分类★★2 连接螺纹连接结构设计★★螺纹连接设计校核★★★平健的代号、健的位置布置★★3 扰性传动带传动带传动应力分析★★弹性滑动★★链传动代号、特点★运动不均匀性★★4 齿轮传动齿轮传动的失效形式★★齿轮传动的受力分析及计算★★齿轮传动的强度校核准则★★★5 蜗杆传动蜗杆传动的受力分析★★强度计算★6 滑动轴承动压油膜的形成条件★★非液体摩擦滑动轴承的设计计算★液体摩擦动压向心滑动轴承的设计计算★★7 滚动轴承轴承类型及代号★★基本额定寿命和基本额定动载荷概念★★★轴承当量动载荷概念及计算★★轴承轴向载荷的计算★★★轴承的设计校核★★★8 联轴器、离合器和制动器联轴器的类型及特点★★联轴器的选择及计算★★常见离合器和制动器的特点及选择★9 轴零件的轴向固定★★零件的周向固定★★轴的强度校核条件★★★轴的分类★★10 弹簧设计弹簧的类型、设计约束条件，参数对弹簧的影响★第二本书《机械原理》本书总计包括8个章节，占考试总分的45%，其中重点章节是2、4、5、6，在复习此本书时，应该把重点放在平面连杆结构共性、齿轮和轮系三大部分上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2018华中科技大学硕士研究生入学考试《机械设计基础》大纲
科目代码：806
第一部分考试说明
一、考试性质
机械设计基础（含机械原理与机械设计）是一门培养学生机械设计能力与拓展创新思维的技术基础课，课程重点考核常用机构和零部件的工作原理及其简单的设计方法、机构选型、常用零部件强度计算、受力分析与结构设计，机构创新设计等，注重考核考生的综合素质及
二、考试形式与试卷结构
1．答卷方式：闭卷，笔试
2．答卷时间：180分钟
3．各部分内容的考试比例
1）常用机构的基本性质与设计方法，齿轮系传动比计算，机构平衡与飞轮设计 40% 2）常用零部件的类型与特点、受力分析、强度计算与结构设计 40% 3）机构创新设计及工程案例剖析 20% 4．题型比例
1）概念题 20%
2）计算题 30%
3）设计题 30%
4）综合题 20%
第二部分考查要点
1
2．平面机构具有确定运动的条件及机构自由度计算。
3．平面四杆机构设计中的共性问题；平面四杆机构运动设计的方法。
4．凸轮机构的类型与从动件常用运动规律的特性；凸轮机构基本参数的特点及基本尺寸的确定；平面凸轮机构凸轮轮廓的设计方法。
5．渐开线的性质；渐开线标准直齿圆柱齿轮机构和斜齿圆柱齿轮机构的尺寸计算；一对渐开线标准直齿圆柱齿轮机构的啮合特性；变位齿轮基本参数的确定与尺寸计算；直齿锥齿轮机构的特点。
6．齿轮系的类型与传动比的计算。
7．常用间歇运动机构的工作原理、运动特性及其应用；万向联轴节、螺旋机构的特点和应用；组合机构的性能和特点。
8．机构平衡的基本方法与飞轮转动惯量的确定
9. 机构及其系统运动方案设计的方法与步骤；运动循环图。
10.机构构型与基于功能原理的机构创新设计，工程案例剖析。
11. 机械零件疲劳失效特点；不同应力循环下的机械零件疲劳强度计算方法；机械设计中的载荷及应力的分类。
12.齿轮传动的失效形式与设计准则；直齿圆柱齿轮传动、斜齿圆柱齿轮传动、直齿锥齿轮传动、蜗杆传动的受力分析；齿轮的接触强度及弯曲强度的计算方法。
13.带传动的工作原理、类型与特点；摩擦型带传动的基本理论；V带传动的设计方法和参数选择原则。
链传动的工作原理、类型与运动特性。
14.轴的功能及类型；轴设计的约束条件；影响轴结构的主要因素；轴结构设计的方法。
15.滑动轴承类型和特点；滑动轴承结构和材料选择；非液体摩擦滑动轴承的设计方法。
16.滚动轴承类型选择；轴承寿命计算方法；滚动轴承的组合设计；轴系结构错误识别。
17. 螺纹的类型、主要参数及应用场合；螺栓连接的结构设计方法和防松原理及方法；普通螺栓连接和铰制孔用螺栓连接的计算；螺栓组的受力分析。
18.联轴器、离合器类型及选择；键联接、弹簧的基本特点。
19.机械系统总体方案设计的过程与要求；方案设计的创新性思维方法和评价与决策的意义及基本方法。
第三部分考试样题（略）。
