三相异步电动机维护保养规程
三相交流异步电动机的常见故障及维护保养
三相交流异步电动机的常见故障及维护保养一、电动机的选用：1、根据电动机安装地点的周围环境来选择电动机的形式：电动机的常见形式有防护式和封闭式两种。
防护式的通风性能较好，价格低，适合环境干燥，灰尘少的地方采用；如果灰尘较多，水滴飞溅的地方，应采用封闭式电动机。
另外，还有一种密封式电动机，可以浸汲在水里工作，电动潜水泵就采用这种电动机。
2、根据使用负荷情况，选择电动机的功率：电动机的功率一般应为生产机械功率的1.1～1.5倍。
如果功率选择过大，不仅增加投资，同时也降低了机械效率，增加生产成本。
如果功率选择过小，电动机长期承受过大负荷，会使温度上升过高而损坏绝缘，缩短电动机使用寿命。
3、根据工作机械的转速要求以及传动方式选择电动机：转速配套原则是使电动机和生产机械都在额定转速下运行，传动方式两者相同。
二、电动机的常见故障原因及处理方法：1、电动机起动困难或不能起动的原因及处理方法：（1）某一相熔丝断路，缺相运行，且有嗡嗡声。
如果两相熔丝断路，电动机不动且无声。
找出引起熔丝熔断的原因排除之，并更换新的熔丝。
（2）电源电压太低，或者是降低起动时降压太多。
是前者应查找原因；是后者应适当提高起动压降，如用的是自耦减压起动器，可改变抽头提高起动电压。
（3）定子绕组或转子绕组断路，也可能是绕线转子电刷与滑环没有接触，应检查。
（4）定子绕组相间短路或接地，可用兆欧表检查。
（5）定子绕组接线错误，如误将三角形接成星形，或将首末端接反，应检查纠正。
（6）定子与转子铁心相擦。
（7）轴承损坏或被卡住，应更换轴承。
（8）负载过重，应减小负载。
（9）机械故障，被带作业机械本身转动不灵活，或卡住不能转动。
（10）皮带拉得过紧，摩擦加剧，应调整皮带松紧度。
（11）起动设备接线有错误或有故障，检查纠正，排除故障。
2、电动机温升过高或冒烟的原因及处理方法：（1）当电压超过电动机额定电压10%以上，或低于电动机额定电压5%以上时，电动机在额定负载下容易发热，温升增高，应检查并调整电压。
高压电机维护保养规程
目录1 总则 (2)1.1适用范围 (2)1.2结构简述 (2)1.3技术性能 (2)2 完好标准 (2)2.1零、部件 (2)2.2运行性能 (2)2.3技术资料 (2)2.4设备及环境 (2)3 设备维护 (3)3.1日常维护 (3)3.2定期检查 (3)3.3常见故障处理方法 (3)3.4紧急情况停车 (4)1 总则1.1 适用范围本规程适用于新疆xx能源化工有限责任公司10KV高压异步电机的日常维护及和保养。
1.2 结构简述10KV高压三相异步电机主要是由：定子绕组、转子、机壳、冷却装置及润滑装置组成，主要作用和功能为化工机械设备提供动力。
1.3 技术性能设备基础信息资料（设备未安装、无信息资料）。
2 完好标准2.1 零、部件2.1.1 主辅机的零、部件完整齐全，无缺损变形、质量符合要求。
2.1.2 仪表、信号、联锁和各种安全装置、灵敏、准确。
2.1.3 基础、机座稳固可靠，地脚螺栓连接齐全、紧固。
每组螺栓规格统一，螺纹外露2~5扣。
2.1.4 支架、穿线管件、接地装置（线）安装合理，牢固完整，标志分明，符合要求。
2.1.5 控制设备、设施完整、有效。
2.1.6 设备相间直流电阻与出厂测试结果对比无大的变化，且三相误差不超过最小值的2% 。
2.1.7 电机定子线圈做绝缘电阻不低于10MΩ。
2.2 运行性能2.2.1 设备润滑良好，润滑系统畅通，油质符合要求，实行“五定”要求。
2.2.5 设备冷却系统装置运行良好，无异常声音。
2.2.6 设备接地良好，且接地电阻在允许范围内。
2.3 技术资料2.3.1 有产品合格证、质量证明书、使用说明书、总装配图。
2.3.2 有安装、试车、验收资料。
2.3.3 设备档案、检修及验收记录齐全，填写及时、准确。
2.3.4 设备运转时间和累计运转时间有统计、准确率100％。
2.3.5 设备易损件清册、详单。
2.3.6 设备操作规程、维护检修规程齐全。
2.3.7 设备启动控制图纸齐全。
三相异步电动机维护保养与常见故障处理
与与工程技术产业经济使电动机出现问题，则应改正接法；提高电源电压或者将供电导线更换为更粗的；检修铁芯，排除故障；消除擦点(调整气隙或挫、车转子)；减载；根据规定好的次数控制起动；检查度转子绕组故障同时将其排除；恢复三相运行；使用二次浸漆和真空浸漆；清洗电动机，对环境温度进行调整，进行必要的降温；检修风扇，有必要应该更换风扇；检修定子绕组，排除故障。
2.7电机运行中声音不正常电动机运行的时候发生不正常的声音主要有两种原因：(1)绕组存在故障：电动机单相和两相运转，绕组连接有误：绕组接地、相间短路、绕组匝间短路，定子转子相互摩擦，定子绕组存在局部短路问题。
(2)其他方面的原因：轴承存在磨损或者存在异物；轴承损坏或者润滑不好；铁芯或者别的部件松动；风叶碰机壳；风道不通。
电动机若处于正常运行状态，机身是稳定的，声音低并且均匀，发声通常平稳、轻快、有节奏。
如果有冲击声，有可能是因为轴承钢珠破碎，缺少润滑油；假如有尖叫、沉闷、摩擦、撞击、振动等异常声响，应该马上将机器停止运作，进行检查；如果声音是不均匀的碰磨声，是因为扫膛导致的，也就是转子与定子相互摩擦时的声音，应该马上停止机器运作，进行及时的处理。
生产设备在生产过程中正常运行的保障使正确判断三相异步电动机的机械和电气故障。
将事故减少的有效手段就是对故障进行及时的正确判断，对电动机的运行情况加以充分把握，也能对电动机进行具有针对性的检查、维护和保养。
参考文献：[1]马艳.三相异步电动机保养与维护中应注意的问题[J].科技与企业,2011(09).[2]王鹏涛.探讨三相异步电动机维护保养与常见故障处理[J].科技信息,2010(11).。
三相异步电动机维护保养规程
三相异步电动机的维护保养启动前的准备和检查1、检查电动及启动设备接地是否可靠和完整，接线是否正确与良好。
2、检查电动机铭牌所示电压、频率与电源电压、频率是否相符。
3、新安装或长期停用的电动机启动前应检查绕组相对相、相对地绝缘电阻。
绝缘地那组应大于0.5兆欧，如果低于此值，须将绕组烘干。
4、对绕线型转子应检查其集电环上的电刷装置是否能正常工作，电刷压力是否符合要求。
5、检查电动机转动是否灵活，滑动轴承内的油是否到达规定油位。
6、检查电动机所用熔断器的额定电流是否符合要求。
7、检查电动机各紧固螺栓及安装螺栓是否拧紧。
上述各检查全部到达要求后，可启动电动机。
电动机启动后，空载运行30分钟左右，注意观察电动机是否有异常现象，如发现噪声、震动、发热等不正常情况，应采取措施，待情况消除后，才能投入运行。
启动绕线型电动机时，应将启动变阻器接入转子电路中。
对有电刷提升机构的电动机，应放下电刷，并断开短路装置，合上定子电路开关，扳动变阻器。
当电动机接近额定转速时，提起电刷，合上短路装置，电动机启动完毕。
行中的维护1、电动机应经常保持清洁，不允许有杂物进入电动机内部；进风口和出风口必须保持畅通。
2、用仪表监视电源电压、频率及电动机的负载电流。
电源电压、频率要符合电动机铭牌数据，电动机负载电流不得超过铭牌上的规定值，否那么要查明原因，采取措施，不良情况消除前方能继续运行。
3、采取必要手段检测电动机各部位温升。
4、对于绕相型转子电机，应经常注意电刷与集电环间的接触压力、磨损及火花情况。
电动机停转时，应断开定子电路内的开关，然后将电刷提升机构扳到启动位置，断开短路装置。
5、电动机运行后定期维修，一般分小修、大修两种。
小修属一般检修，对电动机启动设备及整体不作大的拆卸，约一季度一次，大修要将所有传动装置及电动机的所有零部件都拆卸下来，并将拆卸的零部件作全面的检查及清洗，一般一年一次。
三相异步电动机常见故障原因及维修方法三相异步电动机应用广泛，但通过长期运行后，会发生各种故障，及时判断故障原因，进展相应处理，是防止故障扩大，保证设备正常运行的一项重要的工作。

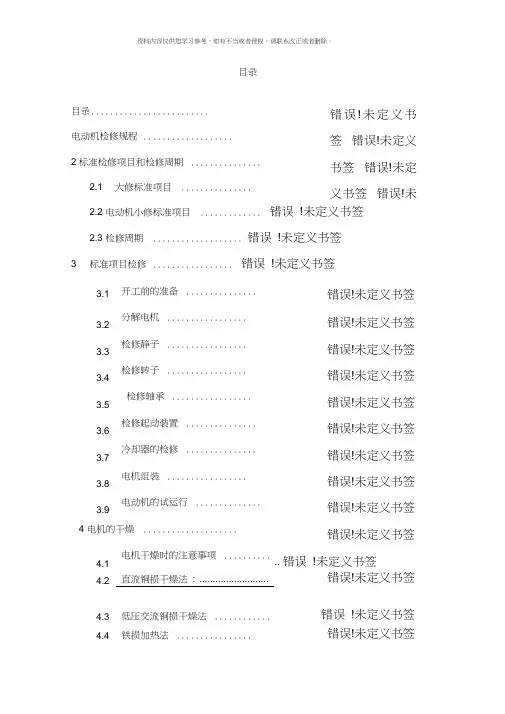

三相异步电动机检修规程样本
目录目录 ......................... 电动机检修规程 ................... 2 标准检修项目和检修周期 ...............2.1 大修标准项目 ...............2.2 电动机小修标准项目 ............. 错误 !未定义书签 2.3 检修周期 ................... 错误 !未定义书签 3标准项目检修 ................. 错误 !未定义书签 3.1 开工前的准备 ............... 错误!未定义书签 3.2 分解电机 ................. 错误!未定义书签 3.3 检修静子 ................. 错误!未定义书签 3.4 检修转子 ................. 错误!未定义书签 3.5 检修轴承 ................. 错误!未定义书签 3.6 检修起动装置 ............... 错误!未定义书签 3.7 冷却器的检修 ............... 错误!未定义书签 3.8 电机组装 ................. 错误!未定义书签 3.9电动机的试运行 ..............错误!未定义书签 4 电机的干燥 ....................错误!未定义书签4.1电机干燥时的注意事项 ............ 错误 !未定义书签 4.2 直流铜损干燥法 : ..........................错误!未定义书签 4.3 低压交流铜损干燥法............ 错误 !未定义书签 4.4 铁损加热法................ 错误!未定义书签错误!未定义书签 错误!未定义书签 错误!未定义书签 错误!未4.5 通风干燥法 .................. 错误!未定义书签电动机检修规程1 主题内容与适用范围1.1 本规程规定了电动机的检修项目, 检修周期, 检修方法, 检修工艺及质量标准。
三相异步电动机的维护与保养
三相异步电动机的维护与保养摘要：本文通过解析我公司在生产过程中使用三相异步电动机存在的，影响三相异步电动机正常运行的因素及出现的三相异步电动机故障的原因，主要针对三相异步电动机在安装找正调试运行，三相异步电动机轴承的选型、润滑及安装拆卸，三相异步电动机的日常点检维护方面的标准和方法进行简单阐述。
对方便企业根据自身条件制定三相异步电动机维护与保养制度，降低设备停机率，减少设备维修成本更，具有重要意义。
关键词：三相异步电动机找正轴承维护保养Maintenance and maintenance of the three-phase asynchronousmotorAbstract:In this paper through the analysis of our company in the process of the production of using three-phase asynchronous motor normal operation of the factors and the cause of three-phase asynchronous motor failure,mainly for the three-phase asynchronous motor in the installation of debugging,three-phase asynchronous motor bearing selection,lubrication and installation of daily maintenance standards and methods.It is of great significance to be convenient for enterprises to formulate the maintenance and maintenance system of three-phase asynchronous motor according to their own conditions,to reduce the equipment shutdown rate and reduce the equipment maintenance cost.Key words:three-phase asynchronous motor alignment bearing maintenance前言：交流三相异步电动机具有结构简单，维护、维修方便等优点，被广泛应用于工矿企业的各个方面。
三相异步电动机结构及维护保养
三相异步电动机结构及维护保养电动机是一种实现机、电能量转换的电磁装置。
在工农业生产及人们的日常生活中，电动机有着极其广泛的应用。
伴随着电动机的发展和应用，它的使用、选择保养和维护工作也越来越重要。
本文主要介绍了三相异步电动机的结构、旋转原理、选用和运行维护。
标签：三相异步电动机;基本结构;维护保养一、三相异步电动机的基本结构三相异步电动机的结构主要由两个部分组成，一是固定不动的部分（简称定子），二是可以自由旋转的部分（简称转子）。
1.1、定子（静止部分）（1）定子铁心作用：电机磁路的一部分，并在其上放置定子绕组。
构造：定子铁心一般由0.35～0.5毫米厚表面具有绝缘层的硅钢片冲制、叠压而成，在铁心的内圆冲有均匀分布的槽，用以嵌放定子绕组。
定子铁心槽型有以下几种：半闭口型槽，半开口型槽，开口型槽。
（2）定子绕组作用：是电动机的电路部分，通入三相交流电，产生旋转磁场。
构造：由三个在空间互隔120度电角度、队称排列的结构完全相同绕组连接而成，这些绕组的各个线圈按一定规律分别嵌放在定子各槽内。
（3）机座作用：固定定子铁心与前后端盖以支撑转子，并起防护、散热等作用。
1.2、转子（旋转部分）（1）三相异步电动机的转子铁心作用：作为电机磁路的一部分以及在铁心槽内放置转子绕组。
（2）三相异步电动机的转子绕组作用：切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩而使电动机旋转。
构造：分为鼠笼式转子和绕线式转子。
1.3、三相异步电动机的其它附件端盖：支撑作用。
轴承：连接转动部分与不动部分。
轴承端盖：保护轴承。
风扇：冷却电动机。
二、三相异步电动机的旋转原理三相异步电动机要旋转起来的先决条件是具有一个旋转磁场，是由定子绕组产生的。
三相电源相与相之间的电压在相位上是相差120度的，三相异步电动机定子中的三个绕组在空间方位上也互差120度，这样，当在定子绕组中通入三相电源时，定子绕组就会产生一个旋转磁场，定子绕组产生旋转磁场后，转子导体（鼠笼条）将切割旋转磁场的磁力线而产生感应电流，转子导条中的电流又与旋转磁场相互作用产生电磁力，电磁力产生的电磁转矩驱动转子沿旋转磁场方向旋转起来。
三相异步电动机知识要点培训(安装调试,维护维保)
CONTENTS
目录
0 1 电动机的分类
02
三相异步电动机的安装及试运行
0 3 三相异步电动机的维护、维保要点
0 4 三相异步电动机继电保护设置
01 电动机的分类
电动机是一种旋转的电器设备，将电能转化为机械能。它在现代社会生活、生产中的各 个方面广泛应用，是现代化建设不可或缺的重要环节。
谢谢大家！
02 三相异步电动机的安装及调试
3.继电保护设置：（详见第四章） 4.电机整体单机试运行：
1）单机试运行时间一般为连 续运行2小时，中间不得停机；
2）试车过程中，15分钟需检 测一次电机运行电压、电流、定子 温度、温升、振动值及转速并记录；
3）根据轴承声音进行适当的 油脂添加；
4）试运行过程中，需专人指 挥，专人看护，设置警戒范围并保 持试运行小组成员通话畅通。
（4）接线完成后，接线盒内需干净无杂物，接线柱绝缘座无破损及污物；接线盒盖需按 原设计要求进行复位，如有橡胶密封垫圈不得丢弃，必要时加密封胶进行密封；电缆进出线孔 也需进行密封到位，防止雨水倒流；特别注意电缆进接线盒前需预留存水弯 （如图），防止雨水倒流；
（5）工作地线，电机本体地线需接线牢固，位置准确；部分电机设计温 度监控、电机加热器、电机转速检测等辅助设备，也需按要求进行接线，确保 各功能投入使用。
02 三相异步电动机的安装及调试
（2）一般情况下按黄，绿，红顺序进行接线（如电机反转，则上一端进行调相），各相 电缆间隙不得小于6mm（380V电源），更不能相互受力缠绕，若间隙过小，则需用绝缘电缆皮 进行隔离；
（3）单股铜芯电缆需制作O型接线圈，其直径略大于接线柱直径，作，特别注意绝缘层，铠装层等不得压入接线鼻子内部；
电动机保养与维护
电动机保养与维护电动机是一种利用电磁感应原理将电能转化为机械能的旋转电气设备。
常用的电动机包括交流、直流和交直流两用电动机。
在企业中，大多数使用的是三相异步电动机，它们又分为绕线式和鼠笼式。
电动机的主要部件是转子和定子，定子是一对能产生磁场的固定电磁极，而转子则是一个能转动的电磁体。
电动机的整体形状为圆柱体，转子套在电动机轴上。
在电动机的运行过程中，由于各种原因，它们常常会出现各种故障，影响工厂的正常生产。
因此，正确使用和维护电动机的运转，了解电动机发生故障的主要现象，限制故障的扩大，及时加以排除，对保证完成或提前完成生产任务是十分重要的。
准确快速地找到故障原因，以最快速度排除故障、恢复生产，也就保证了工厂生产的效益。
电动机日常维护保养的目的是避免或减少电动机烧坏，加强电动机的管理水平，做好定期检查，从而减少电动机故障和事故，提高生产效率、减少维修费用，保障生产安全顺利进行。
要保证电动机的正常运行，需要进行日常检查。
电动机由定子架、绕组及绝缘材料、转子、两端轴承及端盖等组成，比较简单。
电动机故障的常见原因有：电源断相、电压或频率不对；绕组短路、断路、接地；轴承运转不良；内、外部脏，散热不好（外部涂油漆太厚也是散热不好的原因），和自带冷却风扇坏，通风不畅；与机械装备连接不良；长期高负荷运行；环境温度高等等。
为了保证电动机的正常运行，需要保持电动机的清洁。
电动机在运行中，进风口周围至少3米内不允许有尘土、水渍和其他杂物，以防止吸进电动机内部，形成短路介质，或损坏导线绝缘层，造成匣间短路，电流增大，温度升高而烧毁电动机。
因此，要保证电动机有足够的绝缘电阻，以及良好的通风冷却环境，才能使电动机保持长期的安全、稳定运行状态。
同时，还需要检查并保证启动装置正常工作。
要经常摸电动机的外壳和轴承，检查温度是否正常，若发现异常变化，应立即停机检查。
同时，还要检查轴承的滚动体、滚道表面是否有裂纹、划伤或损缺，轴承间隙是否过大晃动，内环在轴上是否转动等，发现问题及时更换轴承。
异步电动机检修维护规程
5.恢复正确匝数。
6.减载。
电动机空载电流不平衡，三相相差大
重绕时，定子三相绕组匝数不相等。2.绕组首尾端接错。
3.电源电压不平衡。
4.绕组存在匝间短路、线圈反接等故障。
重新绕制定子绕组。
2.检查并纠正。
3.测量电源电压，设法消除不平衡。
4.消除绕组故障。
电动机空载过负荷时，电流表指针不稳、摆动
4、检查定子绕组是否存在故障，使用兆欧表测绕组绝缘电阻可判断绕组绝缘是否受潮或是否有短路，并进行相应处理。
5、检查定、转子铁芯有无磨损和变形，若观查到有磨损处或发亮点，说明可能存在定、转子铁芯相擦。应使用锉刀或刮刀把亮点刮低，若有变形则应作相应修复。
6、对有散热风箱的电机，应进行风箱的疏通，可用钢筋进行投通，或在电机运行后用木棒敲击风箱外壳直至灰尘排出。
笼型转子导条开焊或断条。
2.绕线型转子故障（一相断路）或电刷，集电环短路装置接触不良。
查出断条予以修复或更换转子。
2.检查绕线转子回路并加以修复。
电动机空载电流平衡，但数值大
修复时，定子绕组匝数减少过多。
2.电源电压过高。
3.Y接电动机误接为△。
4.电机装配中转子装反，使定子铁芯未对齐，有效长度减短。
故障原因
处理方法
通电后电动机不能转动，但无异响，也无异味和冒烟
电源未通。
2.熔丝熔断。
3.过流继电器调得过小。
4.控制设备接线错误。
检查电源回路开关、熔丝、接线盒处是否有断点。
2.检查熔丝。
3.调节继电器整定值与电动机配合。4.改正接线。
通电后电动机不转，然后熔丝烧断
缺一相电源，或定子线圈一相反接。2.定子绕组相间短路。
电动机日常维护保养知识及规定
一、电动机的日常检查与维护保养电动机由定子架、绕组及绝缘材料、转子、两端妯承及端盖等组成，比拟简单。
电动机故障的原因有：电源断相、电压或频率不对；绕组短路、断路、接地；妯承运转不良；内、外部脏，散热不好〔外部涂油漆太厚也是散热不好的原因〕，和自带冷却风扇坏，通风不畅；与机械装备不良；长期高负荷运行；环境温度高等等。
电动机的损坏，90%以上都是维修人员日常检查不细，维护保养缺乏造成的，只要坚持认真看、听、摸、测、做，绝大多数故障都可釉预防和防止，1、看：每天巡查时看电动机工作电流的大小和变化，看周围有没有漏水、滴水，会引起电动机绝缘低击穿而烧坏。
还要看电动机外围是否有影响其通风散热环境的物件？看风扇端盖、扇叶和电动机外部是否过脏需要清洁？要确保其冷却散热效果。
无论谁发现问题，都应及时处理。
2、听：认真细听电动机的运行声音是否异常，因机房噪音较大，可借助于螺丝刀或听棒等辅助工具，贴近电动机两端听，如果经常听，不但能发现电动机及其拖动设备的不良振动，连内部妯承油的多少都能判断，从而及时作出添加妯承油，或更换新妯承等相应的措施处理，防止电动机妯承缺油干磨而堵转、走外圆、扫膛烧坏。
注意给电机加油时将下端放油口翻开或另一边的闷头螺丝拆卸开，以便将旧油挤换出来防止加油时因压力大把油挤到电动机内部，运转时溅到定转子上，影响电动机的散热功能等。
3.摸:用手背探模电动机周围的温度。
在轴承状况较好情况下一般两端的温度都会低于中间绕组段的温度。
如果两端妯承处温度较高，就要结合所测的妯承声音情况检查妯承。
如果电动机总体温度偏高，就要结合工作电流检查电动机的负载、装备和通风等情况进展相应处理。
根据电动机的所用绝缘材料的绝缘等级，可确定电动机运行时绕组绝缘能长期使用的极限温度，或者说电动机的允许温升〔电动机的实际温度减去环境温度〕。
各国绝缘等级标准有所差异，但根本分为:Y、A、E、B、F、H、C 这几个等级，其中Y级的允许温升最低〔45℃〕而C级的允许温升最高〔135℃以上〕。
电机维护保管实施细则（三篇）
电机维护保管实施细则第一章概述一、为了保证电机的正常运行和延长电机的使用寿命，制定本细则。
二、电机维护保管工作应当按照本细则的规定进行。
三、本细则适用于各类电机的维护保管工作。
第二章电机维护保养第一节检查和清洁一、定期检查电机的外观是否有划伤、裂纹、渗漏等情况，如发现问题应及时处理。
二、定期清洁电机外壳和排风口，确保电机运行时的通风良好。
三、定期检查电机轴承是否灰尘过多，如有需要应清洗。
第二节润滑和绝缘一、定期检查电机轴承的润滑情况，如有需要应及时补充润滑脂。
二、定期检查电机的绝缘情况，确保绝缘性能符合要求。
如发现问题应及时处理。
第三节检修和更换一、定期进行电机的检修，包括检查电机的线路连接情况、电机的绝缘电阻等。
二、如发现电机的线路连接松动、绝缘电阻不合格等问题，应及时处理并更换损坏的部件。
第四节动态平衡一、定期对电机进行动态平衡处理，确保电机的运转平稳。
二、如发现电机运行中有明显的振动或不平衡的情况，应及时进行动态平衡处理。
第五节温度监测一、定期对电机的温度进行监测，确保电机的温度在规定范围内。
二、如发现电机温度异常升高或不平稳的情况，应及时找出原因进行处理。
第六节检测和测试一、定期对电机的性能进行检测和测试，确保电机的工作性能符合要求。
二、如发现电机的工作性能不合格，应及时进行调整和修理。
第七节维护记录一、对于每一次维护保养，应当制作维护记录并保存备查。
二、维护记录应当包括维护的时间、维护的内容、维护的人员等信息。
第三章电机保管第一节存放环境一、电机应当存放在干燥、通风、无腐蚀性气体和化学物质的环境中。
二、电机的存放环境应当符合电机的要求，确保电机的安全。
第二节防潮防尘一、电机在存放期间应采取防潮、防尘的措施，防止电机受潮、受尘。
二、对于长期存放的电机，应定期检查和清洁，确保电机的状态良好。
第三节维护保养一、对于存放期间需要进行维护保养的电机，应按照本细则的规定进行。
二、对于存放期间需要进行维护保养的电机，应制定相应的维护保管计划。
三相异步电动机的工作原理与维修保养
三相异步电动机的工作原理与维修保养摘要：随着科学的发展，人类社会进入的了电气时代，电气化的发展对人类的影响是巨大的，电机的发明，是人类社会的发展有上了一个新台阶。
本文简单介绍了三相异步电动机的结构、原理及运行方式，提出了电动机保维修保养的具体方法，为学生或电气工程技术人员掌握三相交流异步电动机的工作原理提供了技巧。
关键词：三相异步电动机；工作原理；维护保养引言：三相异步电动机在社会生产和生活中的应用非常广泛，其使用和维护对现场工作的顺利进行有着重要的意义。
但由于受到工作环境及复杂气候条件的影响，三相异步电动机故障的产生通常是不可避免的。
另外，长期持续的运转和较长服役周期也会使电动机的零件损耗，导致各类故障的发生。
在生产实践中，许多电机故障发生之前是难以预见的，但我们仍需不断地积累宝贵经验，将理论与实践相结合，从而对生产过程中电动机设备所出现的各类问题和故障进行科学的分析，制定出合理有效的解决方案和维护预防措施。
1三相异步电动机的内部结构以及工作原理1.1内部结构定子和转子是构成三相异步电动机的两大构件。
定子包括定子铁心、定子绕组和机座等；转子包括转子铁心、转子绕组和转轴等，绕线转子型及笼型是转子绕组两种常用的结构方式。
定子的作用在于它不仅是电机回路的一个重要组成部分，而且能够起到嵌放定子绕组的作用，在生产实践中，其通常采用0.5mm的低硅钢片折叠制成，以降低交变磁场中的损耗。
定子绕组是三相异步电机内部关键的电路组成，其不仅能够产生系统运转的所必须的感应电动势，而且对流过其中的电流也能进行感应，从而产生感应电流。
另外，定子绕组和铁心间要有十分可靠的绝缘材料，以防止两者之间连电引起能量损耗。
选用适合的绝缘材料是电机能够安全运行的可靠保证，可根据电机耐热等级和工作电压进行适当的选取。
机座起到固定和支撑的作用，因而此部件的机械强度必须要有一定的保障。
而电动机的又一主要构件—转子主要是由绕组、铁心及转轴3个部分组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电动机的维护保养
启动前的准备和检查
1、检查电动及启动设备接地是否可靠和完整，接线是否正确与良好。
2、检查电动机铭牌所示电压、频率与电源电压、频率是否相符。
3、新安装或长期停用的电动机启动前应检查绕组相对相、相对地绝缘电阻。
绝缘地那组应大于兆欧，如果低于此值，须将绕组烘干。
4、对绕线型转子应检查其集电环上的电刷装置是否能正常工作，电刷压力是否符合要求。
5、检查电动机转动是否灵活，滑动轴承内的油是否达到规定油位。
6、检查电动机所用熔断器的额定电流是否符合要求。
7、检查电动机各紧固螺栓及安装螺栓是否拧紧。
上述各检查全部达到要求后，可启动电动机。
电动机启动后，空载运行30分钟左右，注意观察电动机是否有异常现象，如发现噪声、震动、发热等不正常情况，应采取措施，待情况消除后，才能投入运行。
启动绕线型电动机时，应将启动变阻器接入转子电路中。
对有电刷提升机构的电动机，应放下电刷，并断开短路装置，合上定子电路开关，扳动变阻器。
当电动机接近额定转速时，提起电刷，合上短路装置，电动机启动完毕。
行中的维护
1、电动机应经常保持清洁，不允许有杂物进入电动机内部；进风口和出风口必须保持畅通。
2、用仪表监视电源电压、频率及电动机的负载电流。
电源电压、频率要符合电动机铭牌数据，电动机负载电流不得超过铭牌上的规定值，否则要查明原因，采取措施，不良情况消除后方能继续运行。
3、采取必要手段检测电动机各部位温升。
4、对于绕相型转子电机，应经常注意电刷与集电环间的接触压力、磨损及火花情况。
电动机停转时，应断开定子电路内的开关，然后将电刷提升机构扳到启动位置，断开短
路装置。
5、电动机运行后定期维修，一般分小修、大修两种。
小修属一般检修，对电动机启动设备及整体不作大的拆卸，约一季度一次，大修要将所有传动装置及电动机的所有零部件都拆卸下来，并将拆卸的零部件作全面的检查及清洗，一般一年一次。
三相异步电动机常见故障原因及维修方法
三相异步电动机应用广泛，但通过长期运行后，会发生各种故障，及时判断故障原因，进行相应处理，是防止故障扩大，保证设备正常运行的一项重要的工作。
一、通电后电动机不能转动，但无异响，也无异味和冒烟。
1．故障原因①电源未通（至少两相未通）；②熔丝熔断（至少两相熔断）；③过流继电器调得过小；④控制设备接线错误。
2．故障排除①检查电源回路开关，熔丝、接线盒处是否有断点，修复；②检查熔丝型号、熔断原因，换新熔丝；③调节继电器整定值与电动机配合；④改正
接线。
二、通电后电动机不转，然后熔丝烧断
1．故障原因①缺一相电源，或定干线圈一相反接；②定子绕组相间短路；③定子绕组接地；④定子绕组接线错误；⑤熔丝截面过小；⑤电源线短路或接地。
2．故障排除①检查刀闸是否有一相未合好，可电源回路有一相断线；消除反接故障；②查出短路点，予以修复；③消除接地；④查出误接，予以更正；⑤更换熔丝；③消除接地点。
三、通电后电动机不转有嗡嗡声
l．故障原因①定、转子绕组有断路（一相断线）或电源一相失电；②绕组引出线始末端接错或绕组内部接反；③电源回路接点松动，接触电阻大；④电动机负载过大或转子卡住；⑤电源电压过低；⑥小型电动机装配太紧或轴承内油脂过硬；⑦轴承卡住。
．故障排除①查明断点予以修复；②检查绕组极性；判断绕组末端是否正2 确；③紧固松动的接线螺丝，用万用表判断各接头是否假接，予以修复；④减载或查出并消除机械故障，⑤检查是还把规定的面接法误接为Y；是否由于电源导线过细使压降过大，予以纠正，⑥重新装配使之灵活；更换合格油脂；⑦修复轴承。
四、电动机起动困难，额定负载时，电动机转速低于额定转速较多
1．故障原因①电源电压过低；②面接法电机误接为Y；③笼型转子开焊或断裂；④定转子局部线圈错接、接反；③修复电机绕组时增加匝数过多；⑤电机过载。
2．故障排除①测量电源电压，设法改善；②纠正接法；③检查开焊和断点并修复；④查出误接处，予以改正；⑤恢复正确匝数；⑥减载。
五、电动机空载电流不平衡，三相相差大
1．故障原因①重绕时，定子三相绕组匝数不相等；②绕组首尾端接错；③电源电压不平衡；④绕组存在匝间短路、线圈反接等故障。
2．故障排除①重新绕制定子绕组；②检查并纠正；③测量电源电压，设法消除不平衡；④峭除绕组故障。
六、电动机空载，过负载时，电流表指针不稳，摆动
1.故障原因①笼型转子导条开焊或断条；②绕线型转子故障（一相断路）或电刷、集电环短路装置接触不良。
2．故障排除①查出断条予以修复或更换转子；②检查绕转子回路并加以修复。
七、电动机空载电流平衡，但数值大
1．故障原因①修复时，定子绕组匝数减少过多；②电源电压过高；③Y接电动机误接为Δ；④电机装配中，转子装反，使定子铁芯未对齐，有效长度减使铁芯烧损。
使用热拆法不当，⑥大修拆除旧绕组时，⑤气隙过大或不均匀；短； 2．故障排除①重绕定子绕组，恢复正确匝数；②设法恢复额定电压；③改接为Y；④重新装配；③更换新转子或调整气隙；⑤检修铁芯或重新计算绕组，适当增加匝数。
八、电动机运行时响声不正常，有异响
1．故障原因①转子与定子绝缘纸或槽楔相擦；②轴承磨损或油内有砂粒等异物；③定转子铁芯松动；④轴承缺油；⑤风道填塞或风扇擦风罩，⑥定转子铁芯相擦；⑦电源电压过高或不平衡；⑧定子绕组错接或短路。
2．故障排除①修剪绝缘，削低槽楔；②更换轴承或清洗轴承；③检修定、转
子铁芯；④加油；⑤清理风道；重新安装置；⑥消除擦痕，必要时车内小转子；
⑦检查并调整电源电压；⑧消除定子绕组故障。
九、运行中电动机振动较大
1．故障原因①由于磨损轴承间隙过大；②气隙不均匀；③转子不平衡；④转轴弯曲；⑤铁芯变形或松动；⑥联轴器（皮带轮）中心未校正；⑦风扇不平衡；
⑧机壳或基础强度不够；⑨电动机地脚螺丝松动；⑩笼型转子开焊断路；绕线转子断路；加定子绕组故障。
2．故障排除①检修轴承，必要时更换；②调整气隙，使之均匀；③校正转子动平衡；④校直转轴；⑤校正重叠铁芯，⑥重新校正，使之符合规定；⑦检修风扇，校正平衡，纠正其几何形状；⑧进行加固；⑨紧固地脚螺丝；⑩修复转子绕组；修复定子绕组。
十、轴承过热
1．故障原因①滑脂过多或过少；②油质不好含有杂质；③轴承与轴颈或端盖配合不当（过松或过紧）；④轴承内孔偏心，与轴相擦；⑤电动机端盖或轴承
盖未装平；⑥电动机与负载间联轴器未校正，或皮带过紧；⑦轴承间隙过大或过小；⑧电动机轴弯曲。
2．故障排除①按规定加润滑脂（容积的1/3-2/3）；②更换清洁的润滑滑脂；
③过松可用粘结剂修复，过紧应车，磨轴颈或端盖内孔，使之适合；④修理轴承盖，消除擦点；⑤重新装配；⑥重新校正，调整皮带张力；⑦更换新轴承；⑧校正电机轴或更换转子。
十一、电动机过热甚至冒烟
1．故障原因①电源电压过高，使铁芯发热大大增加；②电源电压过低，电动机又带额定负载运行，电流过大使绕组发热；③修理拆除绕组时，采用热拆法不当，烧伤铁芯；④定转子铁芯相擦；⑤电动机过载或频繁起动；⑥笼型转子断条；
⑦电动机缺相，两相运行；⑧重绕后定于绕组浸漆不充分；⑨环境温度高电动机表面污垢多，或通风道堵塞；⑩电动机风扇故障，通风不良；定子绕组故障（相间、匝间短路；定子绕组内部连接错误）。
2．故障排除①降低电源电压（如调整供电变压器分接头），若是电机Y、Δ接法错误引起，则应改正接法；②提高电源电压或换粗供电导线；③检修铁芯，排除故障；④消除擦点（调整气隙或挫、车转子）；⑤减载；按规定次数控制起动；
⑥检查并消除转子绕组故障；⑦恢复三相运行；⑧采用二次浸漆及真空浸漆工艺；
⑨清洗电动机，改善环境温度，采用降温措施；⑩检查并修复风扇，必要时更换；检修定子绕组，消除故障。
