分布式燃气冷热电三联供技术

分布式燃气冷热电三联供技术分布式燃气冷热电三联供技术是一种将燃气能源进行有效利用的技术，能够同时提供冷、热和电能源。

这种技术通过灵活的设备配置和优化的能源管理，将能源利用效率最大化，同时降低能源消耗和环境污染。

在分布式燃气冷热电三联供技术中，燃气被转化为电力、热能和冷能。

具体而言，燃气通过内燃机或燃气轮机产生电力，同时也产生热能，这些热能可以用于加热建筑物或生产过程中的蒸汽。

此外，燃气中的废热可以通过吸收式制冷机等冷能设备转化为冷能，用于空调或工业过程中的冷却。

分布式燃气冷热电三联供技术具有多项优势。

首先，它能够充分利用燃气资源，提高能源利用效率。

相比于传统的电力供应方式，该技术能够更高效地将燃气能源转化为电力。

同时，废热能够被充分利用，不仅降低了能源消耗，还减少了废物排放。

其次，该技术具有很强的灵活性和可扩展性。

设备配置可根据需要进行调整，能够适应不同规模的供暖或制冷需求。

此外，该技术也能够应对电力中断的问题，起到备用电源的作用。

除了以上的优势之外，分布式燃气冷热电三联供技术还有一些挑战需要克服。

首先，设备的投资成本较高，需要进行长期的经济评估。

其次，技术的运维和管理也需要一定的专业知识和维护成本。

此外，该技术在一些地方可能受到政府政策和监管的限制。

总体而言，分布式燃气冷热电三联供技术是一种具有广泛应用前景的能源技术。

通过充分利用燃气资源，提高能源利用效率，并减少能源消耗和环境污染，该技术可以为人们提供可靠而高效的能源供应。

然而，技术的投资成本和管理问题仍然需要进一步研究和解决，以实现该技术的商业化和大规模应用。

分布式燃气冷热电三联供技术在当今的能源领域备受关注。

随着全球能源需求的不断增加和对可再生能源的追求，这项技术成为了一个具有潜力的解决方案。

这篇文章将继续探讨分布式燃气冷热电三联供技术的相关内容。

分布式燃气冷热电三联供技术的核心是利用燃气能源，通过内燃机或燃气轮机产生电能，同时产生的热能可以为建筑物供暖或生产过程提供蒸汽，而废热则可以通过吸收式制冷机等冷能设备转化为冷能，用于空调或工业过程中的冷却。

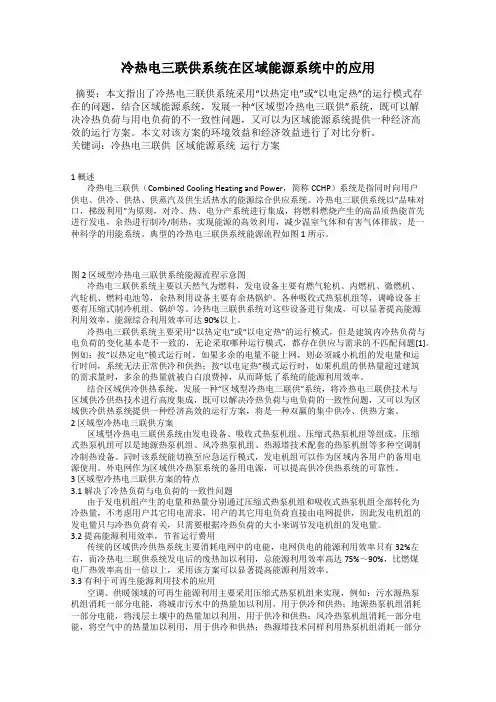

冷热电三联供系统在区域能源系统中的应用

结合区域供冷供热系统，发展一种“区域型冷热电三联供”系统，将冷热电三联供技术与区域供冷供热技术进行高度集成，既可以解决冷热负荷与电负荷的一致性问题，又可以为区域供冷供热系统提供一种经济高效的运行方案，将是一种双赢的集中供冷、供热方案。
2区域型冷热电三联供方案
区域型冷热电三联供系统由发电设备、吸收式热泵机组、压缩式热泵机组等组成，压缩式热泵机组可以是地源热泵机组、风冷热泵机组、热源塔技术配套的热泵机组等多种空调制冷制热设备。同时该系统能切换至应急运行模式，发电机组可以作为区域内各用户的备用电源使用。外电网作为区域供冷热泵系统的备用电源，可以提高供冷供热系统的可靠性。
区域型冷热电三联供系统，将冷热电三联供技术与区域供冷供热技术进行高度集成，既可以解决冷热负荷与电负荷的一致性问题，又可以为区域供冷供热系统提供一种经济高效的运行方案。
区域型冷热电三联供方案具有显著的环境效益，夏季CO2可以减排64%左右，冬季CO2可以减排46%左右。
区域型冷热电三联供方案具有显著的经济效益，夏季运行费用可以减少32%左右，冬季运行费用可以减少46%左右。
4环境效益分析
人类在消耗能源的同时造成了环境污染问题，现在环境问题包括温室效应、大气污染、水污染、土地占用与破坏、燃烧废弃物等，涉及面很广，危害到人类自身。
5经济效益分析
区域型冷热电三联供方案的投资成本与所选择的空调设备、发电设备、蓄能设备和管网密切相关，需要结合具体方案进行分析。
ቤተ መጻሕፍቲ ባይዱ6结论
冷热电三联供系统要求同时供电和供冷、热，而建筑内冷热负荷与电负荷的变化基本是不一致的，无论采取哪种运行模式，都存在供应与需求的不匹配问题。
冷热电三联供系统主要采用“以热定电”或“以电定热”的运行模式，但是建筑内冷热负荷与电负荷的变化基本是不一致的，无论采取哪种运行模式，都存在供应与需求的不匹配问题[1]。例如：按“以热定电”模式运行时，如果多余的电量不能上网，则必须减小机组的发电量和运行时间，系统无法正常供冷和供热；按“以电定热”模式运行时，如果机组的供热量超过建筑的需求量时，多余的热量就被白白浪费掉，从而降低了系统的能源利用效率。

GE颜巴赫燃气发电机组在分布式能源上的应用

GE颜巴赫燃气发电机组在分布式能源上的应用GE燃气发电机组在分布式能源项目上的应用介绍分布式能源分布式能源系统优点―热电联产‖是一种在能源利用时同时发电、供热的高效能源方案，目前可实现降低30%的碳排放量。

避免了输配电过程中的能源损耗，合理利用区域废热。

IEA某的研究表明了―热电联产‖的双倍利用是可行的，可以实现每年降低CO2排放量一亿吨的CO2排放量，等同于47万车皮煤炭燃烧所产生的排放量。

国家对分布式能源站的政策国家已出台诸多政策，鼓励分布式能源产业的发展，部分列举如下：（1）《中华人民共和国节约能源法》提出：发展热能梯级利用技术，热、电、冷联产技术和热、电、煤气三联供技术，提高热能综合利用率。

（2）《关于发展热电联产的规定》第二条：在进行热电联产项目规划时，应积极发展城市热水供应和集中制冷，扩大夏季制冷负荷，提高全年运行效率。

第十三条：鼓励使用清洁能源，鼓励发展热、电、冷联产技术和热、电、煤气联供，以提高热能综合利用效率。

（3）"十一五"十大重点节能工程实施意见--建设分布式热电联产和热电冷联供。

（4）2022年3月国家能源局下发了国能油气【2022】94号文件---关于对《发展天然气分布式能源的指导意见》征求意见的函，文件中制订的主要目标为：到2022年，拟建设1000个天然气分布式能源示范项目；到2022年，在全国规模以上城市推广使用分布式能源系统，装机规模达到5000万千瓦，幵拟建设10个左右各类典型特征的分布式能源示范区域，国家将在财税金融扶持政策、幵网等斱面给予支持。

（5）2022年4月国家能源局下发《分布式发电管理办法》（征求意见稿），鼓励和支持分布式能源的产业发展，实行“自发自用，多余上网”的扶持政策，本办法将在2022年下半年出台实施。

《关于发展天然气分布式能源的指导意见》(摘要)为提高能源利用效率，促进结构调整和节能减排，推动天然气分布式能源有序发展，现提出如下指导意见：一、发展天然气分布式能源的重要意义天然气分布式能源是指利用天然气为燃料，通过冷热电三联供等方式实现能源的梯级利用，综合能源利用效率在70%以上，并在负荷中心就近实现能源供应的现代能源供应方式，是天然气高效利用的重要方式。

燃气冷热电三联供系统

四燃气冷热电三联供系统的可研与评估
四燃气冷热电三联供系统的可研与评估
四燃气冷热电三联供系统的可研与评估
1.编制可研的目的 2.编制方法 3.评价体系 4.可研中应包含的主要内容 5. 经济性评价及适宜发展类型
四燃气冷热电三联供系统的可研与评估
1.编制可研的目的
论证项目建设的可能性论证项目建设的经济性论证项目建设的必要性
余热量
(kW)
四燃气冷热电三联供系统的可研与评估
四燃气冷热电三联供系统的可研与评估 2.编制方法
确定技术方案
常用的发电机品牌
燃气内燃机：颜巴赫、瓦锡兰、道一茨、卡特比勒、康明斯
型号容量 kW 最高发电效排烟温率度℃ % 35.2 35.96 40.5 39.3 508 455 465 469.3 烟气系统缸套水系统中冷水系统外形尺寸
180D
17080 15240
天然气、柴油、煤油、液化石油气 332 0 475 1968 (至) 622 22600 520 3533 (至) 1246 45200 520 7066 (至) 1864 60800 560 10410 (至) 2237 75000 520 11725 (至) 5498 163000 549 27240 (至)
1400
1540 1750 2000
41.8
38.1 38.8 40.9
434
508 499 453
7812
8532 9972 11700
764
1056 1168 1196
79/90
82/95 82/95 75/92
763
605 672 1149
40/50
50/60 50/60 50/52.2

燃气冷热电三联供系统在区域供冷供热项目中的应用

燃气冷热电三联供系统在区域供冷供热项目中的应用摘要：随着我国社会经济快速发展，城市建设规模的不断扩大，对能源的需求量和品质不断提升，低碳和绿色的能源应用形式不断被提出，其中区域能源项目就是代表之一。

区域能源项目将传统能源和新型可再生能源结合，即保障了能源供应的稳定性，又实现了清洁能源的有效利用，减少传统用能的污染排放。

国家发改委相继发布《能源发展十三五规划》和《可再生能源发展十三五规划》，其中明确推动能源生产供应集成优化，构建多能互补、供需协调的智慧能源系统是十三五的主要任务之一。

关键词：区域供冷供热；燃气冷热电三联供；梯级利用；问题分析1区域供冷供热项目概况1.1系统简介区域供冷供热系统，简称DHC系统（District Heating and Cooling）（下称区域能源项目），是指对一定区域内的建筑群，由一个或多个区域供冷供热中心集中制取冷媒或热媒，通过区域管网输配到各单体建筑，实现用户制冷或制热需求的系统。

是区域能源在建筑节能领域的具体应用。

DHC不是新的节能技术，而是集中集约综合能源利用的技术思想和方法。

1.2区域供冷供热项目的意义随着中国经济总量的增长，增长与能耗矛盾日益突显，节能、降耗、循环、高效作为经济增长方式的政策提到前所未有的高度。

这要求城市的基础建设必须具有前瞻性，也为区域供冷供热项目的发展提供了一个良好的契机和广阔的市场前景。

区域供冷供热项目具有以下市场价值：能源利用效率高：由于分布式能源区域集中供热（制冷）可采用更加复合多样的热源，能够有效进行能源的梯级、循环利用，提高了能源利用率，从而降低运行费用10%～30%；同时采用大型机组，COP值相对较高，通过合理的系统配比可使运行费用进一步降低；运用自动计量系统，按量收费，价格稳定、透明，保证在当地处于同比较低水平，能够拥有价格竞争优势。

节省土地使用：在城市中心寸土寸金的地区，集中式的能源站使众多的传统小机房合而为一，大大节省机房占地，提高了土地资源的利用效率。

冷热电三联供

电力输出:
5432kW
热力输出:
5516kW
启用:
1998-11月
匈牙利 Linden Repcelak 热电联供 3台 JMC 320 GS-N.LC 燃料:低热值天然气电力输出: 3195kW 热力输出: 3447kW 启用: 2003-12月用途:天然气厂余气利用
热电联供系统提供：热，冰水和电力
成本 • 冰水机组运行无噪音 • 运行和使用周期成本低. • 采用水为冷却介质, 没有使用对大气层有害
的物质.
土耳其Altinmarka 食品厂热电联供 2台JMC 320 GS-NL 天然气机组 2096kW 电力输出 2308kW 热力输出 2002-11 启用用途为可可生产提供蒸汽
德国科隆机场热电冷三联供工厂机组类型: 4 台天然气 JMS 616 GS-N.LC 电力输出: 7,744 kW 热力输出: 8,800 kW (RW/FW 70/95°C) 制冷输出: 3,900 kW ( 使用2台冰水机组)
制冷/供热
冷/暖能耗需求量大单位
• 空调需求（医院，酒店，会议中心，办公大
楼，数据中心，电信机房）
• 每1,000 m2 办公室需要150－170KW的制冷输出
• 工业需求（食品,化工,制药,造纸等)
制冷方式 • 吸收式制冷机(溴化锂) • 压缩类制冷机
GE JANBACHER 燃气热电联供机组
由于使用天然气等清洁能源，降低了二氧化硫、
氮氧化物和二氧化碳等温室气体的排放量，从而实现了能源的高效利用与环保的统一，减低了碳排放
冷热电三联供原理
热力± 4.4kW
可燃气体
电力± 3.8kW(#43;4.4kW热能﹣1立方标准天然气﹣ 维修折旧= 费用

“多面手”的多重组合——颜巴赫帮助减少温室气体、扩大可替代能源的利用范围

“多面手”的多重组合——颜巴赫帮助减少温室气体、扩大
可替代能源的利用范围
鑫明
【期刊名称】《流程工业》
【年(卷),期】2008(000)002
【摘要】颜巴赫燃气内燃机既可使用天然气又可使用其他多种特殊的燃料来发电，包括垃圾填埋气和煤矿瓦斯，或者生物气、污水沼气、可燃性工业废气等可替代燃料。

颜巴赫燃气内燃机既可给现场供电，又可为区域电网助力。

颜巴赫燃气内燃机帮助中国客户成功减少了大量温室气体的排放，同时也提高了中国利用可替代能源发电的运作能力，为利用现有的、经济的可替代能源开辟了新途径。

【总页数】2页(P32-33)
【作者】鑫明
【作者单位】无
【正文语种】中文
【中图分类】X3-28
【相关文献】
1.英国标准协会推出基于最新能源管理标准服务帮助企业减少温室气体排放节约成本 [J], 王思维
2.提高船舶能源利用效率减少温室气体排放 [J], 李艳福;薛洪峰
3.回收利用废料能源：减少温室气体 [J], George.G;柳椿生
4.美国大学利用牛粪发电帮助减少温室气体排放 [J],
5.GE能源集团帮助中国煤炭行业达成减少温室气体目标 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

发展天然气分布式能源冷热电三联供节能计算的探讨_钟史明

（10a）
=（ηl ε -ηf ε）/η f ε×100%
（10b）
节能率（ξ）可以用来当作判定 CCHP 供
能系统与分供系统是否节能的判据。当 ξ＞0
时，CCHP 供能系统是节能的；ξ＜0 时，则是不
节能的，CCHP 不如分供系统。 ξ 的大小反映
了相对节能力的大小。
3.2 CCHP 与分供系统节能计算
2.5 有利于电力和天然气削峰填谷天然气 CCHP，利用发电后的余热或汽轮机抽汽用作吸收式制冷和供热，不用电压缩制冷、供热。特别在夏天电网“迎峰度夏”时，可以顶替电压缩制冷空调，起到“削峰”作用。晚间电低谷时，可以启动电蓄冷蓄热装置使用电源，起到“填谷”作用。民用天然气峰谷特别明显，而天然气 CCHP 是天然气稳定用户，而且用量大，可以平稳天然气用量，使天然气管网压力波动小，保持供气平衡。 2.6 有利于无电地区、特殊场地满足用电需求我国有许多边远地区及中西部农牧区远离电网，难以从电网向其供电，而分布式能源系统非常适宜而且容易建成向他们供电。如农村、牧区、山区、海岛、发展中区域及商业区，用小规模天然气、沼气、秸秆气和其他工业可燃气废气等资源用以小机发电、供热、供冷，满足这些无电地区用电用热（冷）需求。 2.7 有利于兼用各种能源燃气 CCHP 能源系统除了利用天然气，还可利用合成煤气、生物沼气、煤层气，也可以兼用太阳能光伏发电供热制冷，还具有地热能、风能、水能等能源利用的多样性。
（5）
式中：ηgd — ——供电效率；
ηnd — ——输、变、配电效率。
供热锅炉供热的一次能源利用率
ηf r=ηfg·l ηrw
（6）

燃气冷热电三联供技术及其应用情况

燃气冷热电三联供技术及其应用情况信息来源：互联网更新日期：09-05-25分布式能源系统（ＤｉｓｔｒｉｂｕｔｅｄＥnｅｒｇｙＳｙｓｔｅｍ）在许多国家、地区已经是一种成熟的能源综合利用技术，它以靠近用户、梯级利用、一次能源利用效率高、环境友好、能源供应安全可靠等特点，受到各国政府、企业界的广泛关注、青睐。

分布式能源系统有多种形式，区域性或建筑群或独立的大中型建筑的冷热电三联供（ＣｏｍｂｉｎｅｄＣｏｏｌｉｎｇｈｅａｔｉｎｇａｎｄｐｏｗe ｒ，简称ＣＣＨＰ）是其中一种十分重要的方式。

燃气冷热电三联供系统是一种建立在能量的梯级利用概念基础上，以天然气为一次能源，产生热、电、冷的联产联供系统。

它以天然气为燃料，利用小型燃气轮机、燃气内燃机、微燃机等设备将天然气燃烧后获得的高温烟气首先用于发电，然后利用余热在冬季供暖；在夏季通过驱动吸收式制冷机供冷；同时还可提供生活热水,充分利用了排气热量。

提高到80%左右，大量节省了一次能源。

燃气气冷热电三联供系统按照供应范围，可以分为区域型和楼宇型两种。

区域型系统主要是针对各种工业、商业或科技园区等较大的区域所建设的冷热电能源供应中心。

设备一般采用容量较大的机组，往往需要建设独立的能源供应中心，还要考虑冷热电供应的外网设备。

楼宇型系统则是针对具有特定功能的建筑物，如写字楼、商厦、医院及某些综合性建筑所建设的冷热电供应系统，一般仅需容量较小的机组，机房往往布置在建筑物内部，不需要考虑外网建设。

燃气热电冷三联供的特点1）与集中式发电-远程送电比较，燃气热电冷三联供可以大大提高能源利用效率：大型发电厂的发电效率一般为30％～40％；而经过能源的梯级利用cchp使能源利用效率从常规发电系统的40%左右提高到80～90％，且没有输电损耗。

热电产生过程就是天然气燃烧产生热量，然后通过能量转换得到电能或机械能。

天然气在燃气轮机或发动机中燃烧产生电能或机械能用于空气调节或压缩空气，泵水等，在这个过程中，热能没有浪费而被利用，并被广泛应用。

GE冷热电三联产案例
