2. 实验计划法(Design of Experiment)介绍
什么叫实验?
实验的定义(Experiment)
能让观察输出变化原因,而对工程或系统输入变量进行计划变化的一系列实验.
可控制的因子 (输入变量)
x1 x2
xp
输入
Process工程或系统
-1
7.4
+1
8.1
+1
10.2
-1
10.4
-1
7.8
+1
8.2
9.075
9.125
-0.05
➢ 曲线(Graph)分析
▪ Main Effect (主效果) Plot
10.325
9.4
8.8
Effect
-1
+1 -1
CrOx
Cr
Main Effect Plot 解释
Random化决定为断绝外部因子的影响而怎样进行Random化.
5. 试验实施
制定对试验方法的实施标准后, 按Random化的步骤而实施. 从头到尾彻底管理试验是否按计划进行.
6. 数据分析
决定将试验数据，用何种统计的方法，怎样分析. 首先Graph化, 掌握其变动情况后, 选择适当的统计性方法.

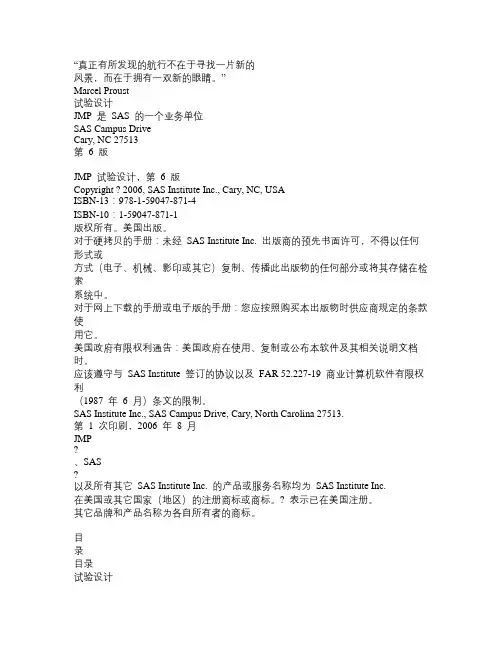

JMP试验设计(DOE)指南

“真正有所发现的航行不在于寻找一片新的风景，而在于拥有一双新的眼睛。

美国出版。

对于硬拷贝的手册：未经SAS Institute Inc. 出版商的预先书面许可，不得以任何形式或方式（电子、机械、影印或其它）复制、传播此出版物的任何部分或将其存储在检索系统中。

对于网上下载的手册或电子版的手册：您应按照购买本出版物时供应商规定的条款使用它。

美国政府有限权利通告：美国政府在使用、复制或公布本软件及其相关说明文档时，应该遵守与SAS Institute 签订的协议以及FAR 52.227-19 商业计算机软件有限权利（1987 年6 月）条文的限制。

SAS Institute Inc., SAS Campus Drive, Cary, North Carolina 27513.第1 次印刷，2006 年8 月JMP?、SAS?以及所有其它SAS Institute Inc. 的产品或服务名称均为SAS Institute Inc.在美国或其它国家（地区）的注册商标或商标。

? 表示已在美国注册。

其它品牌和产品名称为各自所有者的商标。

目录目录试验设计荣誉榜和致谢1 试验设计简介关于设计试验. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3我的首个试验. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3场景. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3第1 步：设计试验. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4第2 步：定义因子约束. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第3 步：添加交互作用项. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第4 步：确定试验次数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7第5 步：检查设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8第6 步：收集和输入数据. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9第7 步：分析结果. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92 使用定制设计器的实例创建筛选试验. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15创建仅限于主效应的筛选设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15创建筛选设计以拟合所有的二因子交互作用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16介于主效应模型和所有交互作用模型之间的折衷设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . 18创建“超级”筛选设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19具有可变区组大小的筛选设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23使用一次额外试验检查弯曲. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26创建响应面试验. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28刻画预测方差面. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29介绍响应面建模的I 最优设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32三因子响应面设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33具有区组因子的响应面. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35创建混料试验. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37定制设计器的特殊用途. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41具有固定协变因子的试验设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41创建具有两个难调因子的设计：裂区设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44技术论述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49ii 目录3 构建定制设计创建定制设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 在定制设计器中输入响应和因子. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53描述模型. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 选择试验次数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57理解设计和刻画器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58理解系数方差表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59理解别名矩阵（混杂模式）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59指定输出选项. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59制表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60创建裂区设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 特殊定制设计命令. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61保存响应和因子. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61载入响应和因子. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62载入和保存约束. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63设定随机数生成器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63查看诊断报表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64保存设计(X) 矩阵. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65更改设计准则（D 或I 最优性）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65选择随机起始数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65将设计约束为超球面. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66考虑因子水平约束. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67高级选项. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68 指定列性质. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69 定义列的下限值和上限值（试验设计编码）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69为混料试验设定列为因子. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70定义响应列值. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71为列指定设计角色. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72标识因子变化. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73定制设计工作原理：幕后. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 744 筛选设计筛选设计实例. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77使用两个连续因子和一个分类因子. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77使用五个连续因子. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79创建筛选设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81输入响应. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81 输入因子. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82 选择设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83目录目录iii显示和修改设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86指定输出选项. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89查看表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90 继续分析. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 915 响应面设计Box-Behnken 设计：网球实例. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97查看Box-Behnken 设计的几何分布. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103创建响应面设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103输入响应和因子. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104选择设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104指定轴值（仅限于中心复合设计）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105指定输出选项. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106查看设计表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106如果需要，继续分析. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1076 完全析因设计五因子反应堆实例. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111创建析因设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117输入响应和因子. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118选择输出选项. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118制表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1197 混料设计选择混料设计类型. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123创建最优混料设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123使用单纯形中心设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124创建设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125单纯形中心设计实例. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125使用单纯形格子点设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127使用极角点设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128创建设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128具有范围约束的极角点设计实例. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129具有线性约束的极角点设计实例. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131极角点设计法：工作原理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132使用ABCD 设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133创建三元图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133 拟合混料设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134理解整体模型检验和方差分析报表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136理解响应面报表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136iv 目录一个化学混料实例. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136创建设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136运行混料模型. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138查看预测刻画器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139绘制混料响应面. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1408 空间填充设计空间填充设计简介. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143使用球填充法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143创建球填充设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143直观显示球填充设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145使用拉丁超立方法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146创建拉丁超立方设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146直观显示拉丁超立方设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147使用均匀设计法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149比较球填充法、拉丁超立方法和均匀法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150使用最低潜能法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151钻孔水流模型实例. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152创建球填充设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152确定数据分析指引. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154钻孔试验的结果. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1549 非线性设计创建非线性设计实例. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159进行拟合以获取先验参数估计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159创建无先验数据的非线性设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164创建非线性设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167标识具有公式的响应/列. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167。

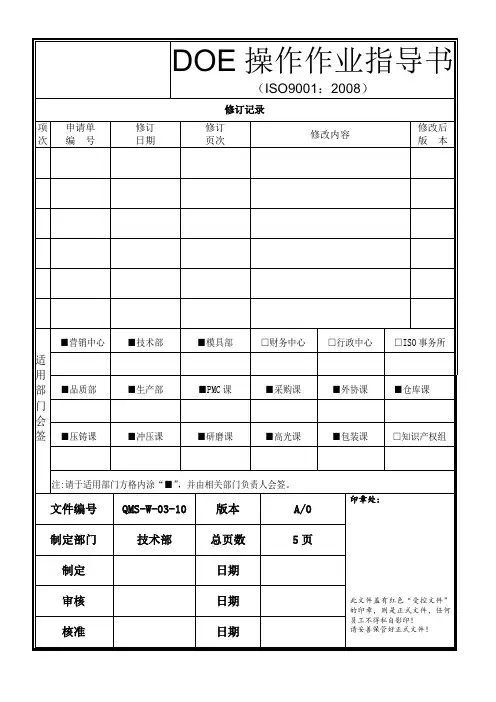

DOE操作作业指导书

1.目的:为了优化产品和过程设计、加速设计开发周期、降低开发成本、改善从开发到制造过造的产品转换和解决制造问题而需要使用DOE方法时起到有效的指导作用，从而以最低的试验成本取得卓越产品性能2.范围:适用于公司在产品开发与制造过程需要通过试验来进行确认工艺或改善品质时.3.职责:3.1.技术部：负责主导DOE的策划、设计与实施3.2.APQP小组或QCC小组：负责DOE的实施3.3.品质部:协助试验中测量及提供测量工具3.4.生产部门：协助APQP小组进行试验4.定义:4.1.DOE: Design of Experiments(实验设计)---是一组规划好的针对响应变量的实验,其输入因子用一个或多个具备2个(或更多)水平,通过实验设计可以:a.决定是否任何一个因子或因子组合是显着的;b.定义预测公式;c.有效最优化;d.快速寻找并决定过程改进行动;e.创建用于分析的显着事件.4.2.全因子实验设计:是将每一个因子的不同水平组合做同样数目的实验.适用因子数(一般在4因子以内)和水平数均不多的实验或每次实验成本不高的场合,需获得较精确的分析结论的实验.4.3.部分实验设计:是从全因子实验组合中仔细选择有代表性的子集进行实验.适用有大量的因子(一般7个以上)需要去调查确认,进行全因子实验不可行,或者资源消耗过大,或者时间浪费太大;可用于为后续实验设计确定关键的影响因子.4.4.节选因子:是一种与部分实验设计类似的实验设计方法,不同的是它的分辨率等级为Ⅲ级（部分因子实验设计有若干种分辨率方案可供选择），它的因子可以达到47个。

适用于实验初期对大量的可能因子进行节选，以从中发现关键的少数因子。

4.5.中心复合实验设计:是在2水平全因子和部分实验设计的基础上发展出来的一种实验设计方法,通过对2水平实验增加一个设计点(相当于增加了一个水平),从而可以对评价指标和因子间的非线性关系进行评估.适用于在需要对因子的非线性影响进行测试的实验.4.6.Box-Behnken实验设计:是一种评价指标与因子间的非线性关系的一种实验方法.和中心复合设计不同的是它不需要连续进行多次实验,并且在因子数相同的情况下,Box-Behnken实验组合数比中心复合实验少因而更经济.适用于在需要对因子的非线性影响进行研究时的实验. 4.7.田口实验设计: 利用正交表的原理,通过实验设计将过程或产品变差降至最低或使过程、产品对噪声因子的敏感性降至最低.适用于在一组动态实验中同时研究大量的控制因子(可达31个因子,水平数可达5个),以发现使理想模型中偏差最小的因子和水平组合.4.8.因子:在实验中输入变量,通俗地说就是影响实验结果的原因.4.9.可控因子:对实验输出结果有强相关影响的因子.4.10.噪声因子:对实验输出结果有弱相关影响的因子,即会对输出结果有轻微影响但基本可在本次DOE实验中忽略的因子.4.11.水平:因子的取值,即在实验中各因子的设定参数值.4.12.回应值:同一因子同一水平中所有实验输出结果的均值,按照期望目标值通过回应值可以找出该因子的最佳水平值.4.13.相关性:是对因子与输出结果之间关系强度的度量,通过相关图表我们可以非常直观地观察分析并判断出该因子是否属可控因子.5.作业内容:5.1.实验主题的选定:在产品设计过程与制造过程需要通过系列实验来确定各种目标或提升品质能力时均可作为展开DOE的主题.5.2.选题理由(目前状况):通过确认历史数据或收集现场数据确定目前的过程能力.5.3.确定期望目标:确定通过DOE实验改善后期望达到的目标值,并标明属于望大值、望目值与望小值之中哪种.5.4.确定收集实验目标值的方式与方法.5.5.制定DOE计划表:至少包括:项目负责人及部门,项目名称,制订与完成日期,DOE目标值,目前状况等内容.5.6.确定影响输出结果的因子:APQP小组或QCC小组可利用特性要因图或相关实验来确定对影响输出结果的因子,同时区分为可控因子与噪声因子(用全因子实验法时可不区分),确定可控因子后还要分析判定各因子之间是否有交互作用.5.7.确定因子水平数:对确定的可控因子确定水平数(一般一次DOE的每个因子水平数为2个<即在水平范围内即最大值与最小值>,最多不要超过5个,如水平数太多可分解为多个DOE来进行),同时确定噪声因子的实际取值.5.8.选定实验方案:根据确定的因子数及其水平数,再结合实验成本及改善时间等种因素,评估适用全因子实验设计、部分实验设计、节选因子、中心复合实验设计、Box-Behnken实验设计、田口实验设计中哪一种实验设计;确定实验方法后,再利用Minitab等软件设计好实验计划与步骤.5.8.1.打开Minitab使用界面(如下图),选择所需的实验设计方案:5.8.2.利用Minitab生成实验方案:5.8.2.1.点击所选择的实验方案5.8.2.2.选择水平与因子数5.8.2.3.选择实验设计次数5.8.2.4.生成实验方案: 实验设计中哪一种实验设计;确定实验方法后,再利用Minitab等软件设计好实验计划与步骤.5.9.验证测量系统:对需要进行的实验中所需要使用的测量工具与方法评估及确认,必要时可采用MSA方法以确保实验过程中所取得的数据是真实可靠的.5.10.实验准备:在实验前协调各相关部门对实验中所需的人员、材料、设备、场所、资金等准备好并安排到位.5.11.进行实验:按照制定的实验方法展开实验,在实验中要确保每次实验的条件都相同且符合要求,同时将测试到的实验输出结果记录到对应的实验方案中.5.12.分析数据:对通过实验取的数据进行分析处理,计算出各因子的回应值、相关性等图表;然后分析这些图表识别出主要影响因子,确认取得最好输出结果的因子水平组合,最后预测出这个组合能达到的目标值(全因子实验设计中无需进行此预测)5.13.确认实验:按照分析出最好的因子水平组合进行实验,并取得实验输出结果,如与预测值基本吻合则此次DOE实验是成功的;如果取的输出结果与预测值相差较远,需认真分析与查找DOE实验与确认实验试验中是否存在差异,如有差异排除差异后重新进行实验;必要时宣布此次DOE实验设计失败,然后重设计新的DOE.5.14.修订指导文件固定条件:将通过实验得到的最优因子水平,增/改到产品作业指导或控制计划等相关指导性文件内,并对相关人员对新标准进行有效培训与指导,生产中进行有效应有的控制.5.15.进行下一次DOE实验:持续跟进DOE结果,重新评估过程能力.在评估中寻找下一次DOE的实验主题.6.引用文件:6.1.《MSA作业指导书》7.相关记录：无。
