施工现场平面布置图一、施工场地总平面图1、施工总平面布置依据根据现场实际情况以及招标文件对总平面布置的要求，装修阶段平面布置要与装修施工重点相适应。
2、施工总平面布置原则着重加强现场平面管理力度，根据现场条件进行施工总平面布置与管理。
施工总平面设计布置合理与否，将直接关系到施工现场管理的各要素。
施工总平面布置原则如下：1）在满足施工条件下，尽量节约施工用地。
2）满足施工生产需要和文明施工的前提下，尽可能减少临时设施的投资。
3）在保证场内交通畅通和满足施工对材料要求的前提下，最大限度减少场内运输，特别是减少场内二次搬运。
4）符合施工现场卫生及安全技术要求和防火规范。
3、施工总平面图的内容为便于现场文明施工管理，结合本工程现场条件，施工总平面布置内容应包括：施工总平面管理图、施工临时用电布置图、施工用水和消防布置图。
1）现场办公室现场办公室由总包统一规划，我项目部利用总包现有设施，以便于与业主、监理、总包和其它专业施工单位之间沟通，并保证现场干净、整洁。
2）临时材料周转场地布置施工现场由总包统一规划指定临时材料周转场地。
用于石材、饰面板、龙骨等临时周转用。
3）临时用电布置本装修工程一般利用现场提供的二级配电箱，作为电源接驳点，我公司自行接驳使用，接线按照三相五线制的标准。
所有的现场施工用电由专职持证电工统一管理和维护，并接受总包的统一管理和监督。
4）施工临时用水布置本装修工程施工用水应利用现场内现有设施，由总包提供至少一个水源接驳点，我公司自行接驳使用，并接受总包的统一管理和监督。
消防用水利用施工现场总包统一布置的消防水源。
4、施工平面管理根据施工总平面布置，在工程实施前，制定详细的材料生产、加工、堆放、运输计划，以及各工种施工队伍进退场调整计划。
同时制定以上计划的具体实施方案，严格依照执行标准、奖罚条例，实现施工总平面科学、文明的管理。
第三节施工现场总平面布置原则根据本工程的实际特点，施工现场总平面布置原则如下：1、场地布置必须满足国家、市以及招标文件的有关要求。
(完整word版)施工现场平面布置图
第二节、施工现场总平面图1 施工任务划分由于本工程量较大，工期要求较紧，施工机械设备较专业，为保证工程质量和现场施工安全，本工程全面展开施工。
主要指单位工程中的分部工程或施工阶段的先后顺序，及其制约关系。
主要解决时间搭接上的问题，做好施工现场的准备工作，做好施工程序的安排，安排好竣工扫尾工作。
施工阶段配备劳动力进行流水作业，同时施工，统筹安排，组织平面，立体作业，从而能让劳动力和机械合理使用，达到提高工效、降低成本的作用。
精细组织、精心施工，遵守技术操作规程有关规定，清除避免施工中质量通病，保证优质工程。
2 施工现场平面布置（1）布置原则本工程工程量大、交叉作业多，为了保证场内交通顺畅和工程安全、文明施工，减少现场材料、机具相互影响降低工效，减少环境污染，对现场平面进行科学、合理的布置。
（2）布置依据招标文件有关要求及总公司形象要求；业主提供的区域布置图；进度计划及资源需用量计划；安全文明施工及环境保护要求。
（3）施工平面布置图（4）现场围蔽施工现场按招标文件、黑龙江省建设工程现场文明施工管理办法的要求设置，做法达到黑龙江省建设工程安全文明施工标准。
（5）办公设施本工程采取集中办公的形式，以便于施工统筹协调。
办公区设在现场西南角，采用活动集装箱式房。
其主要设施有：项目部办公室、会议室等。
办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，微机房配备电脑、复印机、传真机等设施，办公室。
(6)生活设施为加强施工现场管理，现场的设置生活区。
(7)其它配套设施排水设施。
（8）临时设施布置及临时用地表（9）现场临时用电设计管理方案本工程建筑面积较大，根据我们承建大型工程的惯例以及施工同类型工程的经验，结合本工程的具体情况制定下列管理方案：强化临时维修改造设施管理，配合工程正常进行；维修改造设备的布置选型原则上按照业主提供的条件实施，局部变化根据实际情况进行调整。
工作质量标准：根据ISO9001系列要求，建立起组织、职责、程序、过程和资源五位一体的质量保证体系。
施工现场平面布置图

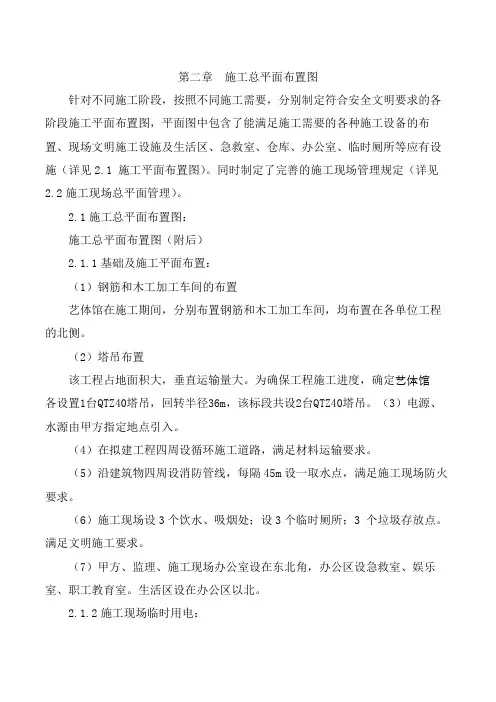

第二章施工总平面布置图针对不同施工阶段，按照不同施工需要，分别制定符合安全文明要求的各阶段施工平面布置图，平面图中包含了能满足施工需要的各种施工设备的布置、现场文明施工设施及生活区、急救室、仓库、办公室、临时厕所等应有设施（详见2.1 施工平面布置图）。
同时制定了完善的施工现场管理规定（详见2.2施工现场总平面管理）。
2.1施工总平面布置图：施工总平面布置图（附后）2.1.1基础及施工平面布置：（1）钢筋和木工加工车间的布置艺体馆在施工期间，分别布置钢筋和木工加工车间，均布置在各单位工程的北侧。
（2）塔吊布置该工程占地面积大，垂直运输量大。
为确保工程施工进度，确定艺体馆各设置1台QTZ40塔吊，回转半径36m，该标段共设2台QTZ40塔吊。
（3）电源、水源由甲方指定地点引入。
（4）在拟建工程四周设循环施工道路，满足材料运输要求。
（5）沿建筑物四周设消防管线，每隔45m设一取水点，满足施工现场防火要求。
（6）施工现场设3个饮水、吸烟处；设3个临时厕所；3 个垃圾存放点。
满足文明施工要求。
（7）甲方、监理、施工现场办公室设在东北角，办公区设急救室、娱乐室、职工教育室。
生活区设在办公区以北。
2.1.2施工现场临时用电：现场用总用电484.4KW。
动力用电:P动=1.05×(K1•ΣP1/COSФ+K2•ΣP2)其中: K1=K2=0.5 COSФ=0.75ΣP1=439.4KW ΣP2=45KW计算得P动=331.2KW照明用电按10% 考虑。
P=1.1P动=364.3KW因此，在施工现场设400KW变电设备即可满足施工用电。
2.1.3施工现场临时用水（1）临水系统组成1)给水系统：本工程现场临时用水系统主要根据施工现场平面布置图设计，主要由三部分构成：A施工现场消防用水。
B施工现场生产用水：砼养护、装修阶段湿作业、砼试块标养室、大门口冲洗车辆泥土沉淀池用水、现场洒水降尘等用水。
C施工现场生活用水：办公区水池、淋浴房、厕所冲洗、施工现场食堂生活用水等。
施工现场平面布置图
第一章施工现场平面布置图一、施工总平面图二、临时用地表三、布置要求1、现场平面布置要求按工程实施的需要，本工程现场布置分为三个阶段：土方开挖和基础施工阶段、室外工程阶段。
室外工程施工时，除园林和外网单位外各分包材料、设备不再占用室外场地。
办公室移入楼内。
2、施工用地狭小，只能占用本标段范围内的临时用地，承担进场后的场地规划布置、现场临时道路、临时围墙和出入口、临建、临水、临电等临时设施的建设，施工过程中的拆移调整和最后的全部拆除恢复工作。
现场不设置供居住区。
3、做到5个100％：即工地渣土100％覆盖、工地路面100％硬化、出工地车辆100％冲洗车轮、拆除房屋的工地100％洒水压尘、裸露的空地100％绿化或覆盖4、保证满足公共部位的安全和照明，通道照明符合要求，现场（包括各楼层各工作面）排水及时效，保证设备调试和运行的电量、水量储备和提供的接驳点不超过40米，保证提供的临时消防水满足相关要求和足够的水头压力。
5、临电的方案设计从布置上至少满足现场封闭环路，楼内竖向至少满足主体每栋号内隔层布置分配箱，容量设计要满足工程整体需要即满足各独立分包对容量的要求，并在变电站内、各电梯机房处提供临时用电，每处容量不小于50KW并设分配箱。
6、临水的方案设计从布置上至少满足现场封闭环路和相应接驳点，楼内竖向至少满足每栋号内均有一趟竖向消防水并每层设临水接驳口隔层设消防专用接驳口，并配备相应消防器材，容量设计要满足工程整体需要和有关临时消防设施的专项要求。
7、应至少在每四层设置一个配电箱和一个临时水源。
8、工地办公室布置：施工总平面图（基础阶段、主体阶段、装修阶段）；施工进度计划网络图；工程施工形象进度图；质量、安全消防、文明施工管理网络图；消防器材布置图。
9、全体现场施工人员应统一佩带工作牌。
10、用钢管脚手架，脚手架走道外侧需设置踢脚板，高度不小于180mm，油漆颜色为红白或黄黑相间色（250mm相间），散水采用硬地坪，外设排水沟。
施工现场总平面布置图

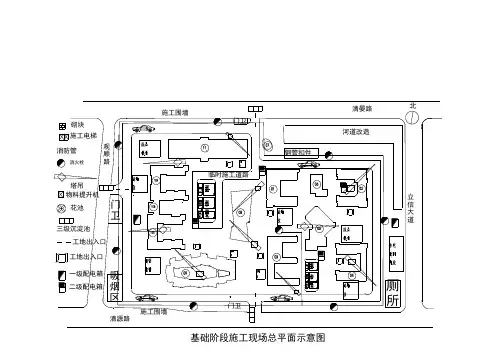

清晏路清源路立信大道观顺路河道改造临时施工道路吸烟区施工围墙施工围墙厕所门卫门卫门卫钢管扣件北砌块施工电梯消火栓消防管塔吊花池物料提升机三级沉淀池工地出入口工地出入口一级配电箱二级配电箱基础阶段施工现场总平面示意图清晏路清源路立信大道观顺路河道改造吸烟区施工围墙施工围墙厕所门卫门卫门卫钢管扣件北砌块施工电梯消火栓消防管塔吊花池物料提升机三级沉淀池工地出入口工地出入口一级配电箱二级配电箱主体阶段施工现场总平面示意图清晏路清源路立信大道观顺路河道改造吸烟区施工围墙施工围墙厕所门卫门卫门卫建筑材料堆区北砌块施工电梯消火栓消防管塔吊花池物料提升机三级沉淀池工地出入口工地出入口一级配电箱二级配电箱说明 外墙面抹灰完成拆除塔吊,为室外工程施工创造条件装修及设备安装阶段施工现场总平面示意图建设单位/监理单位项目部施工单位项目部专业分包单位项目部民工宿舍民工宿舍民工宿舍民工宿舍民工宿舍民工宿舍厕所浴室食堂门卫垃圾站场外主干道北生活区总平面布置示意图。
施工现场总平面布置图-2024鲜版
3
设施建设和使用管理 制定临时设施建设标准和使用管理制度，确保设 施安全、卫生、环保等方面的要求得到满足。
2024/3/28
14
施工机械设备配置
2024/3/28
机械设备类型及数量选择
根据施工需求和现场条件，合理选择各类施工机械设备，如挖掘 机、装载机、起重机等，并确定其数量和规格。
20
变更管理程序实施
建立变更管理程序，明确变更的 申请、审批、实施和验收等流程。
对总平面布置图中的变更进行评 估和审查，确保变更符合相关规
定和标准。
及时更新总平面布置图和施工进 度计划等文件，以反映变更后的
实际情况。
2024/3/28
21
05
案例分析：某大型项目施工现场总平面布 置图优化实践
2024/3/28
22
项目背景介绍
2024/3/28
项目概述
该项目为一座大型商业综合体，包括购物中心、酒店、办公楼等 多个功能区域，总建筑面积达到数十万平方米。
地理位置
项目位于城市中心区域，周边交通繁忙，人流密集，施工环境复杂。
施工要求
项目要求高质量、高效率完成，同时确保施工过程中的安全、环保 等各方面的要求。
23
经验教训总结
在大型项目施工现场总平面布置图优化实践中，需要充分考虑项目的实际情况和施工要求，制定科学合理的优化 方案，并注重实施过程中的监控和调整。同时，也需要加强团队协作和沟通，确保优化方案的顺利执行。
2024/3/28
26
06
总结与展望
2024/3/28
27
本次研究主要成果回顾
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附表五施工总平面图
一、临时设置布局说明
二、安排计划说明
结合施工现场实际情况，对施工现场平面及临时设施进行合理布局，实施封闭式管理。
所有临时用房都在科室门牌做出标志，墙面及天棚均采用空心板屋面。
卫生间、淋浴间及厨房等地面、墙裙铺设面砖，所有生活用房要求文明整洁。
在仓库、食堂等易燃易爆处配置足够的消防设施，预防各种安全隐患的放生。
1、临时施工道路
施工主通道由城市道路到施工现场入口进出，场外交通道路利用现有城市道路，场内施工铺设临时道路。
2、临时供水布置
临时用水包括施工用水、生活用水、消防用水。
其中施工用水包括砼及砂浆搅拌、养护、浇砖、模板湿润等。
配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中48镀锌管，支管采用中25镀锌管。
现场用水采用环向封闭布置，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。
3、临时供电布置
（1）施工用电的估算：施工现场用电分动力与照明两类，照明用电按动力用电的10％计算。
经用电量计算，在高峰施工期，考虑砼拦和、砼泵送、钢筋、木工加工、铺装面板切割加工、水泵排水、生活照明用电等共计总用量为250KW。
（2）配电线路布置
根据总用电量，配电电压380/220V引自建设方提供的电源，采用三相五线制架空配置，分支线用25平方塑料铜芯线接至各用电设备。
线路应尽量架设在道路内侧，保持线路水平，电线杆采用木杆，间距30米，分支线及引入线均应由电杆处接出。
施工用电的配电箱要求设置于便于操作的地方，一般离地面高度不小于1.2米，并且安装漏电保护器，配电箱必须使用劳动部门检验合格的产品。
4、材料堆场
根据本工程的实际情况，钢筋堆在现场仓库内并设加工棚。
各种材料堆放，必须整齐、规范，铺装面板加工场及堆场计划分二处设置，具体见平面布置图。
5、施工场地排水
为确保施工期间场内排水畅通，施工前必须对本工程排水系统进行综合规划：
（1）在施工场地周边开挖纵向排水边沟排水边沟底宽0.5米，深0.6米，沟内采用10cm细石砼铺底，240砖墙护坡，并且用水泥砂浆粉刷，沟底纵坡不小于0.3％。
穿越临时道路采用排水管过路，区域范围内的雨水及基槽内排水通过水泵排入明沟中排放。
（2）当地面排水沟自流排水困难时，则考虑在边沟适当位置设置集水井，利用水泵强制排水，确保施工正常开展。
6、临时设施的布置
现场临时设施包括行政管理用房、生产车间、仓库及生活用房。
生产车间包括工具库、钢筋加工、石材加工等。
生活用房包括职工宿舍、食堂、厕所、浴室等。
具体位置见施工平面布置图。
（1）生活与工作区场地四周挖设临时排水沟，并在生活区设砖砌排水沟与周边排水接通。
（2）生活区道路采用l5厘米塘渣+10厘米C15砼面层。
（3）生活废水经明沟直接排出场外。
（4）生活污水采用化粪池沉淀集中，定期处理，生活垃圾袋装化。
总平面布置图：。
