机械设计课程设计计算说明书-二级展开式圆柱斜齿轮减速器

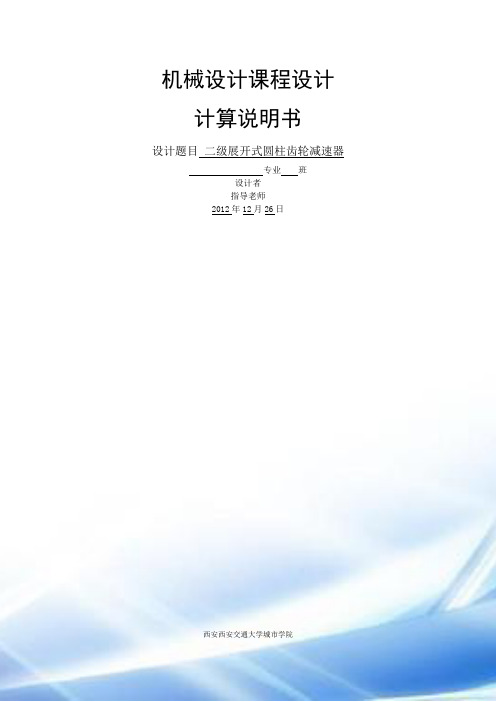

机械设计课程设计

计算说明书

设计题目二级展开式圆柱齿轮减速器

专业班

设计者

指导老师

2012年12月26日

西安西安交通大学城市学院

目录

一、设计任务书------------------------------------------------------------------------------------------（2）

二、传动方案的拟定------------------------------------------------------------------------------------（2）

三、电动机的选择和计算------------------------------------------------------------------------------（3）

四、整个传动系统运动和动力参数的选择与计算------------------------------------------------（4）

五、联轴器的选择----------------------------------------------------------------------------- ----------（5）

六、轴的设计计算------------------------------------------------------------------------------------------（6）

七、铸铁箱体结构尺寸-----------------------------------------------------------------------------------（14）

八、轴的设计---------------------------------------------------------------------------------------------（15）

九、轴的校核-------------------------------------------------------------------------------------- ---------（17）

十、轴承的校核------------------------------------------------------------------------------------------（21）

十一、键的选择与校核---------------------------------------------------------------------------------

（23）

十二、减速器附件设计-----------------------------------------------------------------------------------（23）

十三、润滑与密封---------------------------------------------------------------------------------------（30）

十四、设计小结---------------------------------------------------------------------------------------------(26)

十五、参考资料--------------------------------------------------------------------------------------------（26）

二、传动方案的拟定传动方案如下图1所示：

十二、减速器附件的设计

1、窥视孔及窥视孔盖

由于减速器属于中小型，查表确定尺寸如下

A A1A2B1B2d4h

170 230 200 120 90 6 10

2、通气器

选用简单式通气器参照《机械设计课程设计》表6-18，选用M12×1.25型通气器

D D1s L l a d1

18 16.5 14 19 10 A 4

3、凸缘式轴承端盖

用来封闭轴承座孔，固定轴系部件的轴向位置，现确定尺寸如下：

以下依次为低速轴，中间轴，高速轴的轴承端盖

轴承外径（D）螺栓直径（d3）螺栓数目（n）

Ⅰ轴115mm M8 4

Ⅱ轴125mm M8 6

4、定位销

为保证箱体轴承座的镗制和装配精度，需在箱体分箱面凸缘长度方向两侧各安装一个圆锥定位销。定位销直径d=8mm。

5、起箱螺钉

为便于开启箱盖，在箱盖侧边凸缘上安装一个起盖螺钉M8，螺钉螺纹段要高出凸缘厚度，螺钉端部做成圆柱形。

6、油标

指示减速箱内油面的高度，本处选用杆式油标，尺寸如下：

7、放油孔及放油螺塞

排放减速箱体内污油和便于清洗箱体内部，尺寸如下：

Ⅲ轴155mm M8 6

d d1d2

d

3

h a b c D D1

M12 4

1

6

6

3

5

12 8 5 26 22

d D0L l a D S D1d1H M14×

22 22 12 3 19.6 17 16.15 15 2

1.5

8、起吊装置

便于减速器的搬运，选用吊环，尺寸如下

R H d

14 32 14

十三、润滑与密封

由于该减速器是一般齿轮减速器，故采用油润滑。

输入轴和输出轴的外伸处，为防止润滑脂外漏及外界的灰尘等造成轴承的磨损或腐蚀，要求设置密封装置，所以采用毛毡圈油封，即在轴承盖上开出梯形槽，将毛毡按标准制成环形，放置在梯形槽中以与轴密合接触；或在轴承盖上开缺口放置毡圈油封，然后用另一个零件压在毡圈油封上，以调整毛毡密封效果，它的结构简单，所以用毡圈密封。

十四、设计小结

这次的课程设计,对于培养我们理论联系实际的设计思想，训练综合运用机械设计和有关先修课程的理论,培养解决工程实际问题的能力，巩固、加深和扩展有关机械设计方面的知识等方面起到了重要的作用，而且设计必须抱有严谨的态度，这种态度必须从每一个小的细节做起，细节决定成败。
