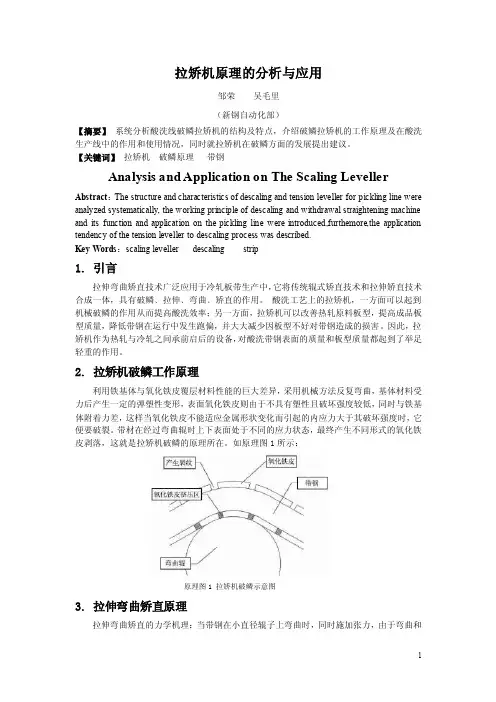

1拉矫机原理

2.1辊式矫直的原理

板材在辊式矫直机上矫直时，板材是在矫直辊的压力作用下发生纯弯曲弹塑性变形，其中性层即零应力轴线仍然是矩形截面的几何轴线。

2.2张力矫直的原理

带材在连续张力机上矫直时，在张力辊的张力作用下，横截面产生均匀的拉伸应力，而获得均匀的塑性伸长。

2.3拉伸弯曲矫直的原理

连续拉伸弯曲矫直机综合了连续张力矫直机与辊式矫直机的特点，其是在张力辊的拉伸和弯曲辊连续交替反复弯曲的联合作用下使带材产生塑性延伸而获得矫直的工艺过程。矫直过程是使处于张力作用下的带材，经过弯曲辊剧烈弯曲时，带材由于弯曲应力和拉伸应力的联合作用产生弹塑性延伸变形，从而使三元形状缺陷得以消除，随后再经矫直辊将残余曲率矫平。

弯曲辊的作用使得带钢单面受到塑性延伸变形，并且造成整个横截面上的应力不均，根据这种变形原理，带张力的带钢至少要通过两个弯曲辊，进行整个板面均匀的延伸，再经过一个矫直辊，对残余应力进行重新分布均衡。为了适应不同厚度带钢的矫直需要，要设置两组弯曲-矫直辊。

3拉矫机的结构

拉矫机由张力辊组与拉伸弯曲机座组成，据不同的工艺要求和现场条件，这两组有多种形式。

3.1拉伸弯曲机座

拉弯矫直机座使带材产生拉伸弯曲变形，由弯曲辊单元与矫直辊单元组成，弯曲辊由两个或多个小直径的弯曲辊，它使带材在张力作用下，经过剧烈的反复弯曲变形，导致带材产生塑性延伸，以达到工艺要求的延伸率。

弯曲辊机座的结构，要据工艺要求进行合理确定结构形式，工艺设备结构满足工艺要求使用性能，应用方便合理，设备制造工艺能达到设备要求性能。

3.1.1弯曲辊单元

弯曲辊的作用：弯曲辊用做产生弯曲应力并在拉伸应力的联合作用下产生弹塑性延伸，实现钢带的塑性延伸，因为弯曲辊的弯曲应力在带钢的横截面上呈方向性，在单侧实现的塑性延伸，为达到两侧的变形均匀，必须采用方向相反的两个弯曲辊，弯曲辊用以实现带钢的塑性延伸，消除带材的三元缺陷。

弯曲辊的型式很多，根据需要选择各种弯曲辊结构组成形式，以达到校正不同种类带钢的目的。

3.1.1.1弯曲辊结构

弯曲辊组成类型：多支撑辊系型、V型浮动辊型、Y型浮动辊型等结构形式组成，一般的根据带钢的厚度进行结构形式的选择，矫直一般薄带钢时选用多支撑辊系型，并根据校平带钢厚度范围要求，选择单弯或双弯结构。矫平高强度带材或极薄带材时，选用V型浮动辊型或Y型浮动辊型的结构形式，对于AKC钢经过二次冷轧后在冷硬状态下进行矫直，σb≥560MPa，σs≥530MPa，对于因瓦合金则屈服极限更高，选用浮动辊型。

弯曲辊的布置形式：多排弯曲辊形式，

多排弯曲辊形式弯曲辊直径较大，通常用于矫直屈服极限较低的带材，如σs ＝300～350MPa。根据带材要求厚度范围，选用单弯或双弯成对布置形式，弯曲辊的调整结构：弯曲辊调整压下深度，以调整弯曲辊上的包角，实现延伸率的控制。

弯曲辊的调整结构的结构形式、工作原理、功能实现、性能特点要适应于工艺要求，能便利实现工艺性能，达到功能实现保证质量需要。

弯曲辊机座的自动倾斜控制，整个机座可倾斜±10°。以此改变带钢的出口角度，实现拉伸量调节并消除横向弯曲。

出口顺导辊

顺导辊直径大约为Φ200mm

3.1.1.2弯曲辊工艺技术参数

弯曲辊直径：弯曲辊直径，与带材厚度及带材的屈伏限有关，采用小直径弯曲辊时，不仅矫正效果好，而且还能相应的减小带材单位张力。但辊子直径过小，将使辊子转速增加，辊子磨损加大而降低使用寿命；相应的刚性减小，降低矫正质量，应有提高刚性的措施。

资料表明：a型式弯曲辊推荐弯曲辊最小直径为30mm，带材厚度增加时辊子直径相应增加。浮动辊形式多用于矫正极薄的高强度带材，因带材的弯曲半径和辊子半径相近，减小辊子直径对矫正质量影响很大，其直径最小可达6～20mm,带材越薄，材料屈服极限越高，则辊径应该越小。屈服极限对弯曲辊直径选择的影响：材料屈服极限越高，则辊径应越小。

3.1.2矫直辊单元

矫直辊的作用：矫直辊用以完成弯曲校正带材上的残余应力，使应力分布均匀，改善带材上的应力分布结构，在带材横截面上平衡对称（沿纵向及横向）。

矫直辊由一个或几个矫直辊组成，用以将剧烈弯曲后的带材矫平。

矫直辊的形式有多种，有的采用大辊矫直，有的主张采用小辊矫直，有的布置为辊式矫直机的方式，有的布置为弯曲辊方式等，根据现有的研究表明：欧美多采用大辊方式，而德国希望为小辊模式，在这些理论研究中国内接触很少，对矫直辊的作用机理还没有深入的了解和认识。最终板形的质量影响是看矫直的效果，即是最终在钢板上的应力分布。

矫直辊将弯曲辊剧烈弯曲矫直的带材上的残余应力在张力拉伸和小包角的联合作用下消除。矫直辊上的包角较小在整个带材断面上有相同的延伸，以便将带材上的微小残余应力消除保证带材具有高度的平直度。

矫直辊系有相应的顺导辊、矫直辊组、出口导向辊等。

3.2张力辊组

张力辊组一般由入口和出口呈S形分布的张力辊组成，作用是使带材产生一定的张力，后张力辊组的线速度高于前张力辊组，带钢的张力是由线速度差产生的。入口张力辊的作用是提高入口段张力，使带钢达到拉伸所需的拉伸力；出口张力辊的作用是使带钢张力降低到输出值。

张力辊的数目及布置形式决定于带材拉弯所需的最大拉伸力和工艺现场条件。

3.2.1张力辊的直径

确定张力辊直径的原则是带材在张力辊上应保持弹性变形，主要据不同带厚条件进行相应的计算确定。

张力辊直径计算公式为D=hE/σs

h－带材厚度，

E－带材弹性模量，

σs－带材屈伏限。

此公式计算出张力辊直径往往过大，实际选定张力辊直径时允许带材在辊子有少量的弹塑性弯曲变形，一般辊径在500～1500mm范围内，据带材不同厚度合理选用。

3.2.2张力辊的数量

张力辊的数量主要取决于矫直带材时所需的张力值，张力辊依靠辊面与带材的摩擦力传递张力，所传递的张力值与辊面摩擦系数及带材对张力辊的包角有关。

张力计算公式有T2=T1efα

f－带材与辊面的摩擦系数，

α－带材在辊上包角总和，α为弧度值，取实际包角，

e－自然对数的底e＝2.718。

实际使用的是由于金属弹性变形实际包角α′小于理论包角α，理论包角乘以0.8～0.9换算成实际包角α′。一般理论计算包角α为450°时，实际包角α′为（0.8～0.9）α＝360～405°，则弧度值á＝6.283～7.06858。对于钢辊子与带钢的摩擦系数f取0.15～0.18，对于包胶辊f取0.18～0.28，当表面橡胶磨光后，摩擦系数f应比原有数值降低50％左右。

经验选取摩擦系数的取值，进行扩大系数的计算。

摩擦张力辊的张力由入口张力和出口张力组成，张力是由带钢与辊子间的摩擦力形成的，出入口之间的张力关系为张力扩大系数efα′,从上式看张力差只与摩擦系数f、实际包角α′有关，但是扩大系数的实现要靠张力辊电机提供出相应的传动力矩，传动力矩过小实现不了这个扩大系数，传动力矩过大则产生打滑现象。张力辊外端的小张力由此张力辊系统外的张力设备提供；必须由此外加张力实现在张力辊上的压应力来产生摩擦力，这个外张力增大张力辊提供的张力也相应增大，此外压应力应在运行时保持稳定。

电动机的力矩M=2T2(efα′-1)/D(电动机状态T1>T2)张力辊扩大张力为T2(efα′-1)，电动机的功率计算为：
