轴承基本知识演示幻灯片
国内主流轴承公司
• 瓦轴集团ZWZ， 国内轴承行业排名第一位， 世界排名第十二位 。
• 洛轴集团LYC. • 哈轴集团HRB. • 浙江万马轴承、浙江人本轴承
一 SKF公司简介
Nearly 100 years of technology progress and innovations 将近百年的技术发展和创新的历史
自动调心球轴承
• 是所有轴承类型中摩擦最低的。具有很好 的调心能力。外圈滚道为球面，可以承受 内外圈之间的角度误差。
自动调心球轴承 受力分析
• 可以承受轻至中等的径向负荷和极轻的轴 向负荷。
自动调心球轴承安装
自动调心球轴承 前、后缀
前缀
后缀 2Z 2RS1 TN9 M MA C3 K K30 Ｅ
SKF的五个工程技术平台-润滑系统
SKF的五个工程技术平台-机电一体化产品
SKF的五个工程技术平台-服务
SKF平台
传动产品
轴承的作用
• 减少摩擦 • 承载负荷 • 引导运动
轴承的发展
滑动摩擦
加入滚动体
加入硬化的内圈 和外圈、保持架
轴承的组成
一般的滚动轴承是由内圈、外圈、滚 动体和保持架而组成。某些轴承可根据应用 的需要而配上密封或防尘盖。
单列深沟球轴承
• 单列深沟球轴承设计简单，不可分离，适 用于高转速和，
• 并且非常耐用，无需经常维护。
带密封的深沟球
深沟球轴承中最常用的尺寸，还提供一侧或两侧带防尘盖 或接触密封件的密封型轴承。
➢两侧装有防尘盖或密封件的轴承为终身润滑的免维护产品。 ➢此类轴承不能清洗，温度也不能超过摄氏80度。 ➢油脂的充填量为轴承内自由空间的25%至35%。 ➢带防尘盖轴承主要用于内圈旋转的应用。如果外圈旋转，在高速应用 条件下有漏脂的危险。 ➢标准密封件使用带钢骨架的丁腈橡胶（NBR）制造。这类密封件的允 许运行温度为摄氏零下40至零上100度，短时间内可高达摄氏120度。
• 瓦轴集团ZWZ， 国内轴承行业排名第一位， 世界排名第十二位 。
• 洛轴集团LYC. • 哈轴集团HRB. • 浙江万马轴承、浙江人本轴承
一 SKF公司简介
Nearly 100 years of technology progress and innovations 将近百年的技术发展和创新的历史
自动调心球轴承
• 是所有轴承类型中摩擦最低的。具有很好 的调心能力。外圈滚道为球面，可以承受 内外圈之间的角度误差。
自动调心球轴承 受力分析
• 可以承受轻至中等的径向负荷和极轻的轴 向负荷。
自动调心球轴承安装
自动调心球轴承 前、后缀
前缀
后缀 2Z 2RS1 TN9 M MA C3 K K30 Ｅ
SKF的五个工程技术平台-润滑系统
SKF的五个工程技术平台-机电一体化产品
SKF的五个工程技术平台-服务
SKF平台
传动产品
轴承的作用
• 减少摩擦 • 承载负荷 • 引导运动
轴承的发展
滑动摩擦
加入滚动体
加入硬化的内圈 和外圈、保持架
轴承的组成
一般的滚动轴承是由内圈、外圈、滚 动体和保持架而组成。某些轴承可根据应用 的需要而配上密封或防尘盖。
单列深沟球轴承
• 单列深沟球轴承设计简单，不可分离，适 用于高转速和，
• 并且非常耐用，无需经常维护。
带密封的深沟球
深沟球轴承中最常用的尺寸，还提供一侧或两侧带防尘盖 或接触密封件的密封型轴承。
➢两侧装有防尘盖或密封件的轴承为终身润滑的免维护产品。 ➢此类轴承不能清洗，温度也不能超过摄氏80度。 ➢油脂的充填量为轴承内自由空间的25%至35%。 ➢带防尘盖轴承主要用于内圈旋转的应用。如果外圈旋转，在高速应用 条件下有漏脂的危险。 ➢标准密封件使用带钢骨架的丁腈橡胶（NBR）制造。这类密封件的允 许运行温度为摄氏零下40至零上100度，短时间内可高达摄氏120度。
《轴承基本知识课件》PPT课件
示例 LNU205 RNU205 K81105 WS81105 GS81105 F619/5 KOW-51105 KIW-51106
——
★基本代号
基本代号由轴承类型代号，尺寸系列代号和内径代号三部分自左 至右顺序排列组成。
1、类型代号
◆ 0—双列角接触轴承 ◆ 1—调心球轴承 ◆ 2—调心滚子轴承和
滚动轴承的特点
◆摩擦系数小，能耗少，机械效率高；
◆外形尺寸已标准化，具有互换性，安装、拆卸和维 一修都很方便； ◆轴向结构紧凑，使机器的轴向尺寸大为减少；
◆精度高、磨损小、寿命长，且能在较长的时间内保 一持轴的安装精度；
◆具有自动调心特性的轴承，当主轴有轻微挠曲或配 一合部件不同心时仍能正常工作；
现代直线运动轴承使用的是同一种工作原理，只不过有时 用球代替滚子。
最早的滑动和滚动体轴承是木制的。陶瓷、蓝宝石或者玻 璃也有使用，钢、铜、其他金属、塑料（比如尼龙、胶木 、特氟隆和UHMWPE）都被普遍使用。
从重载车轮轴和机床主轴到精密的钟表零件，很多场合都 需要旋转轴承。
最简单的旋转轴承是轴套轴承，它只是一个夹在车轮和轮 轴之间的衬套。这种设计随后被滚动轴承替代，就是用很 多圆柱形的滚子替代原先的衬套，每个滚动体就像一个单 独的车轮。最早投入实用的带有保持架的滚动轴承是钟表 匠约翰·哈里逊于1760年为制作H3计时计而发明的。
★前置代号
代号 L R K WS GS F
KOWKIWLR
含义 可分离轴承的可分离内圈或外圈 不带可分离内圈和外圈的轴承（滚针轴承仅适用于NA型）
滚子和保持架组件 推力圆柱滚子轴承轴圈 推力圆柱滚子轴承座圈 凸缘外圈的向心球轴承（仅适用于d≤10mm)
无轴圈推力轴承 无座圈推力轴承 带可分离的内圈或外圈与滚动体组件轴承
SKF内部轴承基础培训
轴承安装、维护与故障诊断 阐述了轴承的正确安装方法、维护保 养措施和常见故障诊断技术。
行业发展趋势分析
智能化发展
随着工业4.0的推进，轴承行业将更加注重 智能化发展，包括智能设计、智能制造、
智能维护等。
绿色环保
环保意识的提高将推动轴承行业向绿色环 保方向发展，如采用环保材料、优化生产
工艺等。
高性能化
06
总结回顾与展望未来发展 趋势
关键知识点总结回顾
轴承基本概念与分类 包括滚动轴承、滑动轴承等，以及各自
的特点和应用范围。
轴承性能参数与选用 讲解了轴承的主要性能参数如载荷、 转速、精度等，以及如何根据实际需
求选用合适的轴承。
轴承材料与制造工艺 介绍了轴承常用材料如钢、陶瓷等， 以及制造工艺如热处理、精密加工等。
采用特殊材料和工艺，可在高温 环境下长期稳定运行，适用于冶 金、陶瓷等高温行业。
密封件
采用优质材料和先进设计，可有 效防止润滑脂泄漏和外部污染物
侵入，提高轴承使用寿命。
03
轴承选型与安装技巧
选型依据及步骤
载荷类型和大小
根据轴承所受载荷的 类型（径向、轴向或 联合载荷）和大小， 选择合适的轴承类型 和尺寸。
SKF超精密轴承技术
通过优化设计和制造工艺，提高轴承的精度和稳定性，满足高端装备 的需求。
SKF环保型轴承技术
采用环保材料和特殊表面处理工艺，降低轴承对环境的影响。
SKF个性化定制服务
根据客户的特殊需求，提供从设计到制造的全方位个性化定制服务。
THANKS
感谢观看
SKF内部轴承基础培训
contents
目录
• 轴承基本概念与原理 • SKF轴承产品介绍 • 轴承选型与安装技巧 • 轴承维护与保养策略 • SKF轴承在各行业应用案例分享 • 总结回顾与展望未来发展趋势
行业发展趋势分析
智能化发展
随着工业4.0的推进，轴承行业将更加注重 智能化发展，包括智能设计、智能制造、
智能维护等。
绿色环保
环保意识的提高将推动轴承行业向绿色环 保方向发展，如采用环保材料、优化生产
工艺等。
高性能化
06
总结回顾与展望未来发展 趋势
关键知识点总结回顾
轴承基本概念与分类 包括滚动轴承、滑动轴承等，以及各自
的特点和应用范围。
轴承性能参数与选用 讲解了轴承的主要性能参数如载荷、 转速、精度等，以及如何根据实际需
求选用合适的轴承。
轴承材料与制造工艺 介绍了轴承常用材料如钢、陶瓷等， 以及制造工艺如热处理、精密加工等。
采用特殊材料和工艺，可在高温 环境下长期稳定运行，适用于冶 金、陶瓷等高温行业。
密封件
采用优质材料和先进设计，可有 效防止润滑脂泄漏和外部污染物
侵入，提高轴承使用寿命。
03
轴承选型与安装技巧
选型依据及步骤
载荷类型和大小
根据轴承所受载荷的 类型（径向、轴向或 联合载荷）和大小， 选择合适的轴承类型 和尺寸。
SKF超精密轴承技术
通过优化设计和制造工艺，提高轴承的精度和稳定性，满足高端装备 的需求。
SKF环保型轴承技术
采用环保材料和特殊表面处理工艺，降低轴承对环境的影响。
SKF个性化定制服务
根据客户的特殊需求，提供从设计到制造的全方位个性化定制服务。
THANKS
感谢观看
SKF内部轴承基础培训
contents
目录
• 轴承基本概念与原理 • SKF轴承产品介绍 • 轴承选型与安装技巧 • 轴承维护与保养策略 • SKF轴承在各行业应用案例分享 • 总结回顾与展望未来发展趋势
轴承基础知识ppt
环境控制
对轴承制造车间的环境进行严格控制，包括温度、湿度、清洁度 等，以确保轴承的质量和性能。
05
轴承的质量检测与评估
轴承的质量检测方法
外观检测
对轴承的外观进行细致的检查，包 括是否有划痕、裂纹、腐蚀等现象 。
尺寸检测
测量轴承的各项尺寸，如内径、外 径、宽度、高度等，确保其符合标 准规格。
旋转检测
等部分组成。
根据不同的分类方式，轴承的命 名也会有所不同。
在实际应用中，为了方便识别和 选用，通常会根据使用场合、载 荷性质、转速等因素来选择适合
的轴承类型和型号。
02
轴承的结构与特点
轴承的结构
内圈
与轴颈相配合，并一起旋转。
滚动体
在内外圈之间，承受负荷并传 递扭矩。
滚动轴承
由内圈、外圈、滚动体和保持 架组成。
低摩擦
轴承的摩擦系数小 ，能够减少机器的 摩擦阻力，提高效 率。
适应性强
轴承能够适应各种 不同的使用环境， 如高温、低温、强 腐蚀等。
轴承的应用场景
01
02
03
机械制造
轴承广泛应用于各种机械 制造领域，如汽车、机床 、航空航天等。
工业生产
轴承在工业生产中也有广 泛的应用，如轧机、泵、 风机等。
交通运输
轴承的技术发展与展望
要点一
总结词
智能化、高效化、环保化
要点二
详细描述
随着科技的不断发展，轴承技术也在不断进步。智能化 、高效化和环保化是未来轴承技术发展的趋势。智能化 指的是通过引入传感器、控制器等智能元件，实现轴承 的智能控制和监测；高效化指的是通过优化轴承的结构 和材料，提高其效率和寿命；环保化则是指通过采用环 保材料和工艺，实现轴承的绿色制造和废弃物零排放。
对轴承制造车间的环境进行严格控制，包括温度、湿度、清洁度 等，以确保轴承的质量和性能。
05
轴承的质量检测与评估
轴承的质量检测方法
外观检测
对轴承的外观进行细致的检查，包 括是否有划痕、裂纹、腐蚀等现象 。
尺寸检测
测量轴承的各项尺寸，如内径、外 径、宽度、高度等，确保其符合标 准规格。
旋转检测
等部分组成。
根据不同的分类方式，轴承的命 名也会有所不同。
在实际应用中，为了方便识别和 选用，通常会根据使用场合、载 荷性质、转速等因素来选择适合
的轴承类型和型号。
02
轴承的结构与特点
轴承的结构
内圈
与轴颈相配合，并一起旋转。
滚动体
在内外圈之间，承受负荷并传 递扭矩。
滚动轴承
由内圈、外圈、滚动体和保持 架组成。
低摩擦
轴承的摩擦系数小 ，能够减少机器的 摩擦阻力，提高效 率。
适应性强
轴承能够适应各种 不同的使用环境， 如高温、低温、强 腐蚀等。
轴承的应用场景
01
02
03
机械制造
轴承广泛应用于各种机械 制造领域，如汽车、机床 、航空航天等。
工业生产
轴承在工业生产中也有广 泛的应用，如轧机、泵、 风机等。
交通运输
轴承的技术发展与展望
要点一
总结词
智能化、高效化、环保化
要点二
详细描述
随着科技的不断发展，轴承技术也在不断进步。智能化 、高效化和环保化是未来轴承技术发展的趋势。智能化 指的是通过引入传感器、控制器等智能元件，实现轴承 的智能控制和监测；高效化指的是通过优化轴承的结构 和材料，提高其效率和寿命；环保化则是指通过采用环 保材料和工艺，实现轴承的绿色制造和废弃物零排放。

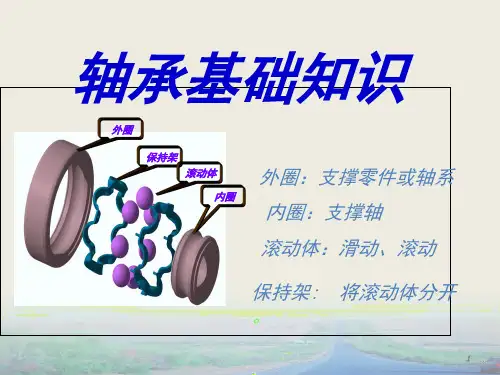

轴承基础知识(完整版)(课堂PPT)
设备不中对设备的影响
1、增大轴承负载 2、缩短轴承使用寿命 3、增大密封和联轴器的磨损 4、增大振动 5、增大噪音 6、增大能量消耗 7、可能导致非计划停机
七 设备对中
常见设备不对中的表现形式
平行度不对中
角度不对中
皮带轮垂 直角度不 对中
皮带轮水 平角度度 不对中
皮带轮平 行度不对 中
七 设备对中
对轴承、附件、轴承位进行认真清洗，清洗剂 可用汽油、煤油、WD等，然后涂上润滑油（脂）
六 轴承的安装
轴承安装方法的选择
轴承安装方法主 要有：
冷装／机械法
内径＜１００MM的轴承安装
热安装 液压法
内径＞１００MM的轴承安装
六 轴承的安装
冷装、机械法--装配工具
勾型扳手
轴向螺母锁定套
锁紧螺母扳手
安装套筒
27
四 轴承的清洗
新的轴承为 什么要清洗呢
新买的轴承上面，绝大多数都涂 有油脂。油脂主要用于防止轴承生锈， 并不起润滑 作用，因此，必须经过彻 底清洗才能安装使用。
28
四 轴承的清洗
清洗的方法
用汽油或煤油清洗，一手 捏住轴承内圈，另一手慢慢转 动外圈，直至轴承的滚动体、 滚道、保持架、外圈上的油污 完全洗掉。
1、支撑轴及轴上零件， 保持轴的旋转精度
2、减少转子在旋转过 程中的摩擦和磨损；
3
二 轴承的分类
轴承的种类很多，其主要的分 类方法有：
◆按照轴承所承受的载荷方向分类;
◆按照轴承的外形尺寸大小分类;
◆按照轴承运动方式分类; ◆按照轴承滚动体形状分类; ◆按照轴承部件是否可分离进行分类;
球 球面滚子 球面滚子 (对称形) (非对称形)
清洗时注意，不得过分用力旋转。轴承清洗数量较大 时，可分粗、细清洗两步进行。
1、增大轴承负载 2、缩短轴承使用寿命 3、增大密封和联轴器的磨损 4、增大振动 5、增大噪音 6、增大能量消耗 7、可能导致非计划停机
七 设备对中
常见设备不对中的表现形式
平行度不对中
角度不对中
皮带轮垂 直角度不 对中
皮带轮水 平角度度 不对中
皮带轮平 行度不对 中
七 设备对中
对轴承、附件、轴承位进行认真清洗，清洗剂 可用汽油、煤油、WD等，然后涂上润滑油（脂）
六 轴承的安装
轴承安装方法的选择
轴承安装方法主 要有：
冷装／机械法
内径＜１００MM的轴承安装
热安装 液压法
内径＞１００MM的轴承安装
六 轴承的安装
冷装、机械法--装配工具
勾型扳手
轴向螺母锁定套
锁紧螺母扳手
安装套筒
27
四 轴承的清洗
新的轴承为 什么要清洗呢
新买的轴承上面，绝大多数都涂 有油脂。油脂主要用于防止轴承生锈， 并不起润滑 作用，因此，必须经过彻 底清洗才能安装使用。
28
四 轴承的清洗
清洗的方法
用汽油或煤油清洗，一手 捏住轴承内圈，另一手慢慢转 动外圈，直至轴承的滚动体、 滚道、保持架、外圈上的油污 完全洗掉。
1、支撑轴及轴上零件， 保持轴的旋转精度
2、减少转子在旋转过 程中的摩擦和磨损；
3
二 轴承的分类
轴承的种类很多，其主要的分 类方法有：
◆按照轴承所承受的载荷方向分类;
◆按照轴承的外形尺寸大小分类;
◆按照轴承运动方式分类; ◆按照轴承滚动体形状分类; ◆按照轴承部件是否可分离进行分类;
球 球面滚子 球面滚子 (对称形) (非对称形)
清洗时注意，不得过分用力旋转。轴承清洗数量较大 时，可分粗、细清洗两步进行。
《轴承基础知识培训》PPT课件
绿色制造 环保意识的提高将推动轴承行业向绿色 制造方向发展，减少能源消耗和废弃物
排放。 高端化发展 高端轴承产品具有更高的附加值和市 场竞争力，是未来轴承行业发展的重
要方向。
个性化定制
随着市场需求的变化，轴承产品将更 加注重个性化定制，满足不同客户的 需求。
国际化合作
加强与国际先进企业的合作与交流， 提升我国轴承行业的整体水平和国际 竞争力。
轴承市场规模及增长趋势
01
全球轴承市场规模不断扩大，中国轴承市场已成为全球最大市
场之一，且保持着稳定增长。
轴承行业产业链结构
02
轴承行业涉及原材料、零部件、成品制造、销售等多个环节，
产业链结构完整。
市场需求特点
03
随着工业领域的发展，轴承市场需求呈现出多样化、个性化、
高品质化等特点。
技术创新和产品升级趋势
密封保养
检查轴承密封件是否完好，如有 损坏及时更换，确保密封效果良 好。
存放保养
长期不使用的轴承应妥善存放， 避免潮湿和腐蚀。
PART 05
轴承故障分析与排除方法
常见故障现象及原因分析
疲劳剥落
由于滚动体与滚道之间的接触应力周 期性变化，导致金属表面疲劳产生裂 纹，进而扩展为剥落。
磨损
由于尘埃、异物等侵入轴承内部，导 致滚动体和滚道表面磨损，产生间隙 增大、振动和噪声等问题。
推力轴承
主要承受轴向载荷。
轴承分类及特点
球轴承
滚动体为球形的轴承，适用于高速、 轻载场合。
滚子轴承
滚动体为圆柱或圆锥形的轴承，适用于 重载、低速场合。
PART 02
滚动轴承基础知识
滚动轴承结构与类型
滚动轴承的基本结构
排放。 高端化发展 高端轴承产品具有更高的附加值和市 场竞争力，是未来轴承行业发展的重
要方向。
个性化定制
随着市场需求的变化，轴承产品将更 加注重个性化定制，满足不同客户的 需求。
国际化合作
加强与国际先进企业的合作与交流， 提升我国轴承行业的整体水平和国际 竞争力。
轴承市场规模及增长趋势
01
全球轴承市场规模不断扩大，中国轴承市场已成为全球最大市
场之一，且保持着稳定增长。
轴承行业产业链结构
02
轴承行业涉及原材料、零部件、成品制造、销售等多个环节，
产业链结构完整。
市场需求特点
03
随着工业领域的发展，轴承市场需求呈现出多样化、个性化、
高品质化等特点。
技术创新和产品升级趋势
密封保养
检查轴承密封件是否完好，如有 损坏及时更换，确保密封效果良 好。
存放保养
长期不使用的轴承应妥善存放， 避免潮湿和腐蚀。
PART 05
轴承故障分析与排除方法
常见故障现象及原因分析
疲劳剥落
由于滚动体与滚道之间的接触应力周 期性变化，导致金属表面疲劳产生裂 纹，进而扩展为剥落。
磨损
由于尘埃、异物等侵入轴承内部，导 致滚动体和滚道表面磨损，产生间隙 增大、振动和噪声等问题。
推力轴承
主要承受轴向载荷。
轴承分类及特点
球轴承
滚动体为球形的轴承，适用于高速、 轻载场合。
滚子轴承
滚动体为圆柱或圆锥形的轴承，适用于 重载、低速场合。
PART 02
滚动轴承基础知识
滚动轴承结构与类型
滚动轴承的基本结构
《轴承基础知识培训》课件
轴承的发展趋势
智能化
轴承设计制造过程中引入智能化技术，实现 生产自动化和信息化。
高效化
提高轴承的运转效率和精度，降低能耗和磨 损。
长寿命
通过改进材料、结构和工艺，提高轴承的使 用寿命。
环保化
采用环保材料和工艺，降低生产过程中的环 境污染。
轴承的未来展望
新材料的应用
探索和开发新型高强度、轻质、耐高温、耐腐蚀的轴承材料。
03
CATALOGUE
轴承的应用与选择
轴承的应用领域
汽车工业
轴承在汽车发动机、底 盘和悬挂系统中广泛应 用，如轮毂轴承、主轴
轴承等。
机械设备
轴承用于各种机械设备 中，如电机、减速机、 机床等，作为支撑和传
动元件。
航空航天
轴承在飞机和航天器中 用于关键部位，要求具
有高精度和长寿命。
铁路运输
轴承在铁路车辆和轨道 车辆中用于轮对和传动 系统，要求耐久性和稳
《轴承基础知识培训》 ppt课件
CATALOGUE
目 录
• 轴承的定义与分类 • 轴承的材料与结构 • 轴承的应用与选择 • 轴承的常见问题与解决方案 • 轴承的发展趋势与未来展望
01
CATALOGUE
轴承的定义与分类
轴承的定义
轴承是一种重要的机械零件，它主要用来支撑旋转轴，减少摩擦和磨损，并确保 旋转轴的稳定旋转。
轴承锈蚀
轴承表面出现锈迹，可能是由于环境 湿度过高、防锈处理不当或密封不良 。
问题原因分析
轴承内部损坏
长时间运转或超载运转可能导致轴承内部部 件磨损或破裂。
润滑不良
润滑油或润滑脂不足、变质或选用不当，导 致轴承运转不良。
杂质侵入
《轴承安装基础知识》PPT课件
调整
使用高质量、长寿命的锂/钙 油脂的预润滑
球状轴承座镗孔与 球状轴承外径匹配。 这使得装置可适应调心上
的初始误差
最小化内部形变的 120固定螺丝角度 和增加振动阻抗的 滚花圆端止动螺钉
较宽的内圈长度以获得 更好的负荷分布
轴承底座内陷以适应 不平的安装表面
常见的Y-轴承单元
轴承的定位
紧固套定位和过盈配合定位
用于振动工况轴承
SKF VA405 设计:
• 抗振动 • 高强度 • 耐磨损 • 低工作温度
轴受热、自重及受力会产生变形 （位移和不对中）
两套球面滚子轴承一起使用可同时解决位移（浮动 端外径与轴座滑动）和不对中问题（圆柱轴）
左端不加挡圈为浮动端（外径小间隙配合） 右端加挡圈为定位端（圆锥轴）
轴承安装工具 TMFT 33
正确地冷装 不污染轴承 不损伤轴承
轴承锁紧螺母扳手
TMHN 7 用于 SABB 及 小尺寸 SRB 轴承
最大到11 (内径为55毫米)
钩型扳手
钩型扳手
用于中型尺寸锁紧螺母 的所有系列及所有尺寸
冲击扳手
用于大型尺寸的锁紧 螺母
HN 4-16 (set)
(圆锥孔)
设置螺栓锁紧
(更宽的内圈；间隙配合）
角接触球轴承
接触角的变化
负荷能力
角接触球轴承的常用安装排列
单列
串联
背对背
面对面
轴承预负荷、弹簧负荷
加载弹簧的面对面布局
加载弹簧的背对背布局
单列角接触球轴承
轴向游隙 ▪ CA – 小于常规距离的轴向游隙
▪ CB –范围。有的可以 调整
3、保持精度不变。
轴承的精度：滚动轴承是一种精密产品
使用高质量、长寿命的锂/钙 油脂的预润滑
球状轴承座镗孔与 球状轴承外径匹配。 这使得装置可适应调心上
的初始误差
最小化内部形变的 120固定螺丝角度 和增加振动阻抗的 滚花圆端止动螺钉
较宽的内圈长度以获得 更好的负荷分布
轴承底座内陷以适应 不平的安装表面
常见的Y-轴承单元
轴承的定位
紧固套定位和过盈配合定位
用于振动工况轴承
SKF VA405 设计:
• 抗振动 • 高强度 • 耐磨损 • 低工作温度
轴受热、自重及受力会产生变形 （位移和不对中）
两套球面滚子轴承一起使用可同时解决位移（浮动 端外径与轴座滑动）和不对中问题（圆柱轴）
左端不加挡圈为浮动端（外径小间隙配合） 右端加挡圈为定位端（圆锥轴）
轴承安装工具 TMFT 33
正确地冷装 不污染轴承 不损伤轴承
轴承锁紧螺母扳手
TMHN 7 用于 SABB 及 小尺寸 SRB 轴承
最大到11 (内径为55毫米)
钩型扳手
钩型扳手
用于中型尺寸锁紧螺母 的所有系列及所有尺寸
冲击扳手
用于大型尺寸的锁紧 螺母
HN 4-16 (set)
(圆锥孔)
设置螺栓锁紧
(更宽的内圈；间隙配合）
角接触球轴承
接触角的变化
负荷能力
角接触球轴承的常用安装排列
单列
串联
背对背
面对面
轴承预负荷、弹簧负荷
加载弹簧的面对面布局
加载弹簧的背对背布局
单列角接触球轴承
轴向游隙 ▪ CA – 小于常规距离的轴向游隙
▪ CB –范围。有的可以 调整
3、保持精度不变。
轴承的精度：滚动轴承是一种精密产品
轴承基础知识演示ppt(ppt)
Speed 速度
7500r/min
6307.ZZ 33 200N
8500r/min
Using L10h Equation, 使用L10h方程式
( ) L10h = _1_0_0_0__0_0_0 __3_3_2_0__0_ 3 60 x 1000 3000
L10h = 20 332 hours
Customer requirements = 20 000 hours 顾客要求= 20，000 小时
一位工程师想要为他的印刷机挑选一个匹配的滚珠轴
An engineer wExaamnplet.s.contto select a ball bearing for his printing machine.
转速 Speed, n = 1000 r/min. 恒定负荷Constant Load, Fr = 3000N.
This apply to Bearing Bore Dia. From 20mm to 490mm
只是适用于内孔直径范围在20mm-490mm之间的轴承
Envelope Based on ABMA Std. 20 & ISO 15
目前SRB产品范围
CURRENT SRB PRODUCT RANGE:
压钢罩(J)
Shield/Seal
防尘盖 (ZR)/(ZZ/2ZR)
密封圈 (RS1/RSR)/(2RS1/2
RSR)
RADIAL & AXIAL CLEARANCE
径向和轴向间隙
Radial
Clearance
径向间隙
Radial clearan
ce
Axial clearance
Axial Clearance
SKF轴承知识培训PPT精选文档
RZ
SKF 可靠系统 41
接触式唇型密封
RS1
SKF 可靠系统 42
工厂偍供的轴承润滑油
SKF 可靠系统 43
轴承是如何制成的
• 轴承零件的加工过程 • 内、外圈被经过锻造或车削后粗磨成大致的尺
寸然后进行热处理 • 内、外圈进行最后的细、终磨然后超精成最终
SKF 可靠系统
7
学员自我介绍
请简短地介绍一下自己：
– 姓名、职务、专业年龄 – 对课程中覆盖内容的期望 – 告诉我们你在自己的工厂中希望改善的具体方面
SKF 可靠系统 8
预期收获
• 在课程结束时，你会理解到：
– 在你的应用中提高轴承寿命 – 增加机器可靠性 （运转寿命更长） – 降低成本
• 减少一次维修获得三大好处
– 结果：提高客户满意度
• 内部客户：更多的净利润 • 外部客户：更好的质量、更快的服务、最优的成本
SKF 可靠系统 9
现有的维护操作
• 在北美一半的工厂实行被动式维修 • 三分之一实行预防性维修 • 六分之一实行预测性维修 • 一项研究表明策略性资产管理政策可：
– 提高25到60%的利润 – 减少30%的维修成本
SKF 可靠系统 10
远古时代的轴承
SKF 可靠系统 11
古代轴承的复原图
SKF 可靠系统 12
轴承的变革
1907
1919
1939
1972
1995
1900
SKF 可靠系统
1950
2000
13
轴承的基本功能
• 承受、传递负荷 • 辅助作用
– 轴支撑 – 轴定位
SKF 可靠系统 14
轴承负荷
径向负荷
SKF 可靠系统 41
接触式唇型密封
RS1
SKF 可靠系统 42
工厂偍供的轴承润滑油
SKF 可靠系统 43
轴承是如何制成的
• 轴承零件的加工过程 • 内、外圈被经过锻造或车削后粗磨成大致的尺
寸然后进行热处理 • 内、外圈进行最后的细、终磨然后超精成最终
SKF 可靠系统
7
学员自我介绍
请简短地介绍一下自己：
– 姓名、职务、专业年龄 – 对课程中覆盖内容的期望 – 告诉我们你在自己的工厂中希望改善的具体方面
SKF 可靠系统 8
预期收获
• 在课程结束时，你会理解到：
– 在你的应用中提高轴承寿命 – 增加机器可靠性 （运转寿命更长） – 降低成本
• 减少一次维修获得三大好处
– 结果：提高客户满意度
• 内部客户：更多的净利润 • 外部客户：更好的质量、更快的服务、最优的成本
SKF 可靠系统 9
现有的维护操作
• 在北美一半的工厂实行被动式维修 • 三分之一实行预防性维修 • 六分之一实行预测性维修 • 一项研究表明策略性资产管理政策可：
– 提高25到60%的利润 – 减少30%的维修成本
SKF 可靠系统 10
远古时代的轴承
SKF 可靠系统 11
古代轴承的复原图
SKF 可靠系统 12
轴承的变革
1907
1919
1939
1972
1995
1900
SKF 可靠系统
1950
2000
13
轴承的基本功能
• 承受、传递负荷 • 辅助作用
– 轴支撑 – 轴定位
SKF 可靠系统 14
轴承负荷
径向负荷
