[1086]《建筑制图》作业
建筑制图作业题
东北农业大学网络教育学院建筑制图作业题（一）一、填空1. 建筑工程图上标注的尺寸，除标高和总平面图以为单位外，其它一律以mm为单位。
2.工程上常用投影法分为两类：中心投影法和，后者又分为和斜投影法两种。
3. 尺寸标注由、、起止符号和尺寸数字组成。
4. 比例是指图样中与实际工程中相应要素的线性尺寸之比，一般注写在图名的侧。
5. 按施工图的内容和作用不同，一套房屋施工图分为、和。
二、判断题1. 两点的V投影能反映出点在空间的上下、左右关系。
( )2. 空间两直线相互平行,则它们的同名投影一定互相平行。
( )3. 一般位置直线对三投影面的倾角,可由其三面投影与投影轴的夹角反应。
( )4. 投影面平行线的三个投影都是直线，并都能反映直线的实长。
（）5. 投影面垂直线在所垂直的投影面上的投影必积聚成为一个点。
（）6. 垂直H面的平面，皆称为铅垂面。
（）7. 钢筋的标注2Φ16中的2表示钢筋的编号。
（）8. 房屋施工图中详图索引符号用细实线圆圈表示，其直径是10mm。
（）9. 建筑总平面图中，表示原有建筑物要用粗实线。
（）10. 绝对标高是以室内地面为零，而测定的标高。
（）三、简答1.建筑制图中的常用比例有哪些？2.剖视图和断面图的区别？3.请表示下面两种建筑材料的图例。
(1) 钢筋混凝土（2）砖砌体四、根据立体图找投影五、根据形体的两面投影做出第三面投影。
(a)(b)六、参照立体图，补画三面投影中的漏线，标出ABC相应投影字母。
七、判别两线段之间的相对位置。
a'a b c db'c'd'八、补出三棱锥的W面投影，根据已知条件判别E、F点所在的平面,再求其投影。
九、结构施工图中某梁的标注数据如下，说明它代表的意义。
建筑制图作业题（二）一、 填空1、建筑平面图中，外墙尺寸应标注三道，最内一道是 尺寸，中间一道是 尺寸，最外一道是 尺寸。
2、图样中的汉字应写成 。
3、基础图是表示房屋建筑地面以下基础部分的平面布置和详细构造的图样，包括 图与 图。
大工14秋《建筑制图》课程大作业题目及要求(含答案)
网络教育学院《建筑制图》大作业
学习中心：
层次：高起专
专业：建筑工程技术
年级： 2014年秋季
学生：
辅导教师：赵丽妍
题目一答案：结构施工图是关于承重构件的布置，使用的材料，形状，大小，及内部构造的工程图样，是承重构件以及其他受力构件施工的依据。
结构施工图一般包括结构设计说明、各层结构布置平面图、构件详图、楼梯结构详图。
和其他构造详图。
建筑施工图主要用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等。
它包括施工图首页、总平面图、平面图、立面图、剖面图和详图。
建筑平面图，又可简称平面图，是将新建建筑物或构筑物的墙、门窗、楼梯、地面及内部功能布局等建筑情况，以水平投影方法和相应的图例所组成的图纸。
建筑平面图作为建筑设计、施工图纸中的重要组成部分，它反映建筑物的功能需要、平面布局及其平面的构成关系，是决定建筑立面及内部结构的关键环节。
其主要反映建筑的平面形状、大小、内部布局、地面、门窗的具体位置和占地面积等情况。
所以说，建筑队平面图是新建建筑物的施工及施工现场布置的重要依据，也是设计及规划给排水、强弱电、暖通设备等专业工程平面图和绘制管线综合图的依据据。
建筑平面图的外部尺寸在水平方向和竖直方向各标注三道。
最外一道尺寸标注房屋水平方向的总长、总宽、称为总尺寸；中间一道尺寸标注房屋的开间、进深，称为轴线尺寸（注：一般情况下两横墙之间的距离称为“开间”；两纵墙之间的距离称为“进深”）。
最里边一道尺寸标注房屋外墙的墙段及门窗洞口尺寸，称为细部尺寸。
题目二答案：形体的三视图为：。

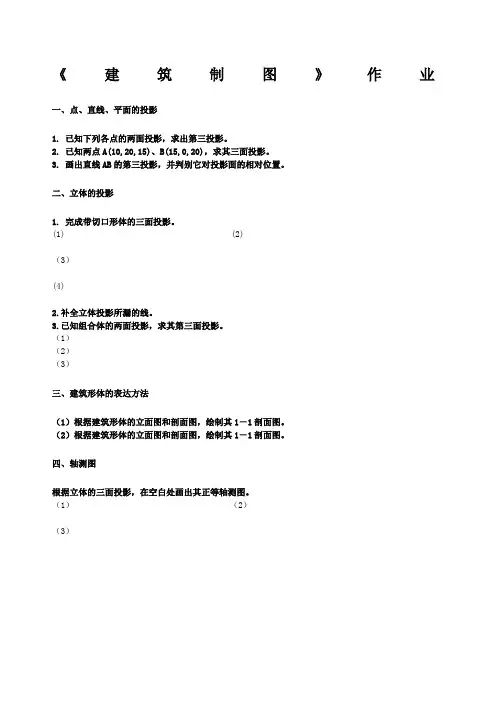

建筑制图课后作业
《建筑制图》作业一、点、直线、平面的投影1. 已知下列各点的两面投影，求出第三投影。
2. 已知两点A(10,20,15)、B(15,0,20)，求其三面投影。
3. 画出直线AB的第三投影，并判别它对投影面的相对位置。
二、立体的投影1. 完成带切口形体的三面投影。
(1) (2)（3）(4)2.补全立体投影所漏的线。
3.已知组合体的两面投影，求其第三面投影。
（1）（2）（3）三、建筑形体的表达方法（1）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。
（2）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。
四、轴测图根据立体的三面投影，在空白处画出其正等轴测图。
（1）（2）（3）五、建筑施工图1.在未完成的房屋平面图中补充以下作图内容。
（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1为双扇平开门，M2为单扇平开门）。
2.在未完成的房屋平面图中补充以下作图内容。
（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1为双扇平开门，M2为单扇平开门）。
3.根据已知房屋的平面图、正立面图及侧立面图，在其平面图中完成以下作图内容1.画出门窗的图例（其中M1为双扇平开门，M2为单扇平开门）；2.标出定位轴线及编号；3.标注尺寸（不用写出尺寸数字）；4.标注室内外地面标高符号。
4.根据下面的1-1剖视图,在图上补画。
(1) 楼、地面、平台等处的标高标记；(2) 说明 , , 的含义。
5.根据楼梯间的平面图及其尺寸，在A-A剖面图中完成以下内容1.补画楼梯的梯段(其中梯板厚为100 )2.示意画出楼梯的栏板(其中栏板高为1000 )六、结构施工图1.已知楼板的钢筋布置图,试完成以下内容。
（1）将以下配筋要求标注在相应的钢筋上1.双向受力筋均为?8@180；2.板边所配面筋均为?8@200。
大工13秋《建筑制图》大作业题目及要求
大工13秋《建筑制图》课程大作业本批次《建筑制图》课程大作业的考核内容为建筑的制图理论和识图，请同学们认真阅读下面的题目和提交要求来完成。
作业题目请从以下五个题目中任选其三作答！不必全部做出。
题目一：什么叫立体的三视图，三个视图分别叫什么名字，分别是由哪个方向投影得到的？什么叫轴测图，有几种，各有什么特点。
题目二：建筑总平面图是如何得来的？什么是图例？下列建筑总平面图中的图例各表示什么含义？题目三：什么是建筑详图？索引符号和详图符号分别由哪些图素组成，用哪种线型绘制？写出下图所示的详图符号及详图索引符号中（a ）、（b ）、（c ）、（d ）、（e ）各所表示什么含义？ 题目四：。
下图为平法表示的某柱（注：钢筋符号无法打出的，粘贴后面图样 “ ” ） 题目五：谈一谈学习《建筑制图》这门课程时遇到的问题，学习本课程后的体会和收获。
（不少于300字）作业格式及提交1、封面：见下页，同学们需要填写清楚个人信息。
2、作业正文：正文字体统一采用宋体、小四，1.5倍行距。
在文档中标清所选择的题目编号和答案，完成后，删除封面以前关于作业要求的内容，将该文件保存。
3、作业提交：以附件形式上交离线作业（附件的大小限制在10M 以内）。
选择已完成的作业（word 文档，不许压缩），点提交即可。
如下图所示。
截止时间：2014年3月4日。
注意：作业应该独立完成，不准抄袭其他网站或者请人代做，如有雷同作业，成绩以零分计。
网络教育学院详图符号 详图索引符号 )(a )(b )(c )(d )(e《建筑制图》 大 作 业学习中心： 江苏扬州奥鹏学习中心学 号： 201209348037学 生： 田长妹题目一：什么叫立体的三视图，三个视图分别叫什么名字，分别是由哪个方向投影得到的？什么叫轴测图，有几种，各有什么特点。
答案：从一个物体的正上方、正前方、和左侧进行投影，得到的投影就叫立体的三视图； 三个视图分别为：正视图、侧视图和俯视图；正视图是在物体的正前方打上一束平行光线，在物体的后方形成的投影；侧视图是在物体的左方向右打上一束平行光线，在物体的右方形成的投影；俯视图是在物体的正上前方打下一束平行光线，在物体的下面形成的投影；轴测图就是从一个方向观测，直观的画出一个物体的立体图。
大工春《建筑制图》课程大作业及要求参考答案
网络教育学院《建筑制图》大作业学习中心：层次：高起专专业：道路桥梁工程技术年级：秋季学生：学号：辅导教师：题目一答案：答：1、轴测投影是平行投影的一种。
将物体放在三个坐标面和投影线都不平行的位置，使它的三个坐标面在一个投影上都能看到，从而具有立体感。
2、正轴测投影是轴测投影中投射线与投影面垂直。
3、斜轴测投影是轴测投影中投射线与投影面倾斜。
4、轴测投影具有：①平行性。
物体上相互平行的线段，其轴测投影也相互平行；与坐标轴平行的线段，其轴测投影必平行于相应的轴测轴。
②定比性。
物体上的轴向线段（平行于坐标轴的线段），其轴测投影与相应的轴测轴有着相同的轴向伸缩系数。
③真实性。
物体上平行于轴测投影面的平面，在轴测图中反映实形。
通过对《建筑制图》课程的学习，让我掌握了很多建筑制图专业知识，并且根据老师的指导和帮组，再加上我的主动思考，课程内容掌握的比较好。
尤其是对三视图的学习，这也是我对建筑制图最感兴趣的知识点。
首先，通过学习，这门课程，对于我在实际工程过程中有很大的帮组，以前不了解制图方面的知识，通过老师的讲解让我明白建筑制图的相关知识及规范要点，同事也是我在实际工作的必备工具；其次，虽然这门课程在网络教育中算是很难的一门课，但是经过老师细致的讲解和我的积极思考，让我慢慢的克服了学习的困难，顺利的学完了这么课程；最后，虽然课程结束了，但是我还需要继续的通过自己的努力学习，力图让自己能够熟练掌握这门技术，为以后实际工作打下坚实基础。
相信在未来的工作中我将把所学到的理论知识和实践经验不断的应用到实际工作来，充分展示自我的个人价值和人生价值。
题目二答案：形体的三面投影图为：。
华南理工 建筑制图 课后作业
《建筑制图》作业一、点、直线、平面的投影1。
已知下列各点的两面投影,求出第三投影.2。
已知两点A（10,20，15)、B（15，0，20）,求其三面投影。
3。
画出直线AB的第三投影，并判别它对投影面的相对位置.二、立体的投影1。
完成带切口形体的三面投影.（1) (2)（3）(4）2.补全立体投影所漏的线。
3.已知组合体的两面投影，求其第三面投影。
（1)（2）（3）三、建筑形体的表达方法(1）根据建筑形体的立面图和剖面图,绘制其1－1剖面图。
（2)根据建筑形体的立面图和剖面图,绘制其1－1剖面图。
四、轴测图根据立体的三面投影,在空白处画出其正等轴测图。
(1）(2）（3）五、建筑施工图1.在未完成的房屋平面图中补充以下作图内容。
（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1为双扇平开门，M2为单扇平开门).2.在未完成的房屋平面图中补充以下作图内容。
(1）标出定位轴线及编号；(2)标注尺寸（不用写出尺寸数字)；（3）标注室内外地面的标高符号;（4）画出所欠缺的窗的图例;（5）画出所欠缺的门的图例(其中M1为双扇平开门，M2为单扇平开门）。
3.根据已知房屋的平面图、正立面图及侧立面图,在其平面图中完成以下作图内容1.画出门窗的图例（其中M1为双扇平开门,M2为单扇平开门）;2。
标出定位轴线及编号;3.标注尺寸(不用写出尺寸数字）；4.标注室内外地面标高符号。
4.根据下面的1-1剖视图，在图上补画。
（1）楼、地面、平台等处的标高标记；(2) 说明，，的含义。
5.根据楼梯间的平面图及其尺寸,在A-A剖面图中完成以下内容1。
补画楼梯的梯段（其中梯板厚为100 ）2.示意画出楼梯的栏板（其中栏板高为1000 ）六、结构施工图1.已知楼板的钢筋布置图，试完成以下内容.（1）将以下配筋要求标注在相应的钢筋上1。
[1086]《建筑制图》作业.pdf
![[1086]《建筑制图》作业.pdf](https://img.taocdn.com/s3/m/9373be26f242336c1eb95eb4.png)
）、（
）、（
）、（
）等。
36、组合体的尺寸种类有(
)、(
)、(
)。
参考答案：
定形尺寸、定位尺寸、总体尺寸
37、建筑工程施工图纸包括（
参考答案： 建筑施工图 、 结构施工图 、 设备施工图
）、（
）、（
）三大类。
38、标高有（
）和（
）两种，总平面图上一般用（
），其它平面图上一般用（
）。
6
参考答案： 绝对标高、 相对标高； 绝对标高、相对标高
.
A.√
.
B.×
27、常用构件的代号“GL”表示基础梁。
.
A.√
.
B.×
28、结构施工图中的构造柱的代号是“GJ”。
.
A.√
5
.
B.×
主观题
29、 建筑图纸一般把（ 建筑图纸一般把
）定为相对标高的零点。
首层主要房间的地面定为相对标高的零点 参考答案： 首层主要房间的地面
30、 按轴向伸缩系数不同，轴测投影分为（
单项选择题
[1086]《建筑制图》
1、平面与某投影面平行，则在该投影面上投影为
.
B. 一直线
.
平面实形
.
其他
.
一斜线
2、正等测轴侧图的轴向缩短系数正确的是
.
0.5
.
0.82
.
1.0
.
1.2
3、水平投影和侧面投影应满足
.
高平齐
的投影规律。
.
宽相等
.
长对正
.
长、宽、高都相等
4、
不属于建筑平面图的是（ ）。
19、 钢筋标注 2Φ18 中的 2 表示钢筋的编号
大工17春《建筑制图》课程大作业及要求答案
网络教育学院《建筑制图》大作业学习中心：xxxxxxxxx奥鹏学习中心层次：高起专专业：建筑工程管理年级： 201x年春季学生： xxx 学号： 1xxxxxxxxxx4 辅导教师：赵丽妍题目一：（必答题）什么是轴测投影，什么是正轴测投影，什么是斜轴测投影？轴测投影具有哪些特性？通过对《建筑制图》课程的学习，你对哪个知识点最感兴趣，对你的工作是否有帮助？题目一答案：答：轴测投影是平行投影的一种。
将物体放在三个坐标面和投影线都不平行的位置，使它的三个坐标面在一个投影上都能看到，从而具有立体感，称为“轴测投影”。
这样绘出的图形，称为“轴测图”。
轴测图在工程技术及其他科学中常有应用。
在轴侧图中，物体上与任一坐标轴平行的长度均可按一定的比率来量度。
三轴向的比率都相同时称为“等测投影”，其中两轴向比率相同时称为“二测投影”，三轴向比率均不相同时称为“三测投影”。
轴测投影中投射线与投影面垂直的称为“正轴测投影”，倾斜的称为“斜轴测投影”。
轴测投影具有以下特性：(1)相互平行的两直线，其投影仍保持平行；(2)空间平行于某坐标轴的线段，其投影长度等于该坐标轴的轴向伸缩系数与线段长度的乘积。
由以上性质，若已知各轴向伸缩系数，在轴测图中即可画出平行于轴测轴的各线段的长度，这就是轴测图中“轴测”两字的含义。
正等轴测图：轴间角均为120度；轴向伸缩系数p=q=r =0.82取1斜二轴测图：轴间角为90度、135度、135度；轴向伸缩系数p=r=1 q=0.5 通过对《建筑制图》课程的学习，让我掌握了很多建筑制图专业知识，并且根据老师的指导和帮助，再加上我的主动思考，课程内容掌握的比较好。
尤其是对三视图的学习，这也是我对建筑制图最感兴趣的知识点。
首先，通过学习《建筑制图》这门课程对于我在实际工作过程中有很大的帮助，以前不了解制图方面的知识，通过老师的讲解让我明白建筑制图的相关知识及规范要点，同时也是我在实际工作的必备工具。
西南大学网络学院2019秋1086]《建筑制图》平时作业辅导答案
![西南大学网络学院2019秋1086]《建筑制图》平时作业辅导答案](https://img.taocdn.com/s3/m/3affbdbe3186bceb19e8bba7.png)
西南大学网络与继续教育学院课程代码： 1086 学年学季：20192单项选择题1、平面与某投影面平行，则在该投影面上投影为. B. 一直线.平面实形.其他.一斜线2、正等测轴侧图的轴向缩短系数正确的是. 0.5. 0.82. 1.0. 1.23、水平投影和侧面投影应满足的投影规律。
.高平齐.宽相等.长对正.长、宽、高都相等4、A2幅面图纸尺寸b×l（单位：毫米）正确的是. 841×420. 420×594. 420×297. 594×8415、工程图纸一般是采用原理绘制。
. A. 平行投影法. C. 正投影图.中心投影法.斜投影图判断题6、总平面图是画在有等交线或坐标方格网的地形图上。
. A.√. B.×7、断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见部分的图形。
. A.√. B.×8、钢筋混凝土结构施工图中“2Φ16”表示2根HPB235 级钢筋直径为16mm. A.√. B.×9、一般来说，被剖切到的主要建筑构造的轮廓线用细实线绘制。
. A.√. B.×10、钢筋标注2Φ18中的2表示钢筋的编号. A.√. B.×11、建筑图上的标注不是都以毫米作为单位。
. A.√. B.×12、标高是表示建筑物各部分或各个位置相对于±0.00的高度。
. A.√。
大工秋《建筑制图》课程大作业题目答案(整理)
大工14秋《建筑制图》课程大作业注意：以下四个题目中有两个题目需要回答,题目一是必答地题目,其余三个题目中任选一道题进行回答.题目一：（必答题）什么是结构施工图,一套结构施工图一般包括哪些图纸？什么是建筑施工图,一套建筑施工图一般包括哪些图纸？什么是建筑平面图,有什么作用？建筑平面图地外部尺寸通常要标注几道,分别标注哪些内容？题目二：画出下面形体地三视图.绘图要求：（1）投影方向：以垂直于A面地方向进行投影,得到正面投影图. （2）要按照图示尺寸比例绘制三视图,如遇到未标注尺寸地部分,可按大致比例绘制.（3）不限制绘图方法.可以使用CAD绘制,然后截图提交；也可以手工绘制,然后拍照截图提交；还可以用其他方法绘制,然后截图提交. 题目三：画出下面形体地三视图.绘图要求：（1）投影方向：以垂直于A 面地方向进行投影,得到正面投影图.（2）要按照图示尺寸比例绘制三视图,如遇到未标注尺寸地部分,可按大致比例绘制.（3）不限制绘图方法.可以使用CAD 绘制,然后截图提交；也可以手工绘制,然后拍照截图提交；还可以用其他方法绘制,然后截图提交. 题目四：画出下面形体地三视图.绘图要求：（1）投影方向：以垂直于A 面地方向进行投影,得到正面投影图.（2）要按照图示尺寸比例绘制三视图,如遇到未标注尺寸地部分,可按大致比例绘制.（3）不限制绘图方法.可以使用CAD绘制,然后截图提交；也可以手工绘制,然后拍照截图提交；还可以用其他方法绘制,然后截图提交.作业格式及提交要求1.作业格式：必须是word文档,三视图地图片粘贴到文档中.2.作业封面：见下页,同学们需要填写清楚个人信息.3.作业正文：正文字体统一采用宋体.小四.在文档中标清所选择地题目编号和答案,将该文件保存.注意,同学们需保证所绘制三视图地图片能够在文档中正常显示,以免影响作业成绩.4.作业提交：以附件形式上交离线作业（附件地大小限制在10M以内）.选择已完成地作业（word文档,不许压缩）,点提交即可.如下图所示.截止时间：2015年3月10日.注意：作业应该独立完成,不准抄袭其他网站或者请人代做,如有雷同作业,成绩以零分计.附录：封面参考网络教育学院《建筑制图》大作业学习中心：层次：高起专/专升本专业：年级：年春/秋季学生：辅导教师：赵丽妍题目一答案：结构施工图是关于承重构件地布置,使用地材料.形状.大小及内部构造地工程图样,是承重构件以及其他受力构件施工地依据.结构施工图一般包括结构设计说明.各层结构布置平面图.结构详图.楼梯结构详图和其他构造详图.建筑施工图主要用来表示房屋地规划位置.外部造型.内部布置.内外装修.细部构造.固定设施及施工要求等.它包括施工图首页.总平面图.平面图.立面图.剖面图和详图.题目二答案：形体地三视图为：主视图俯视图左视图题目二。
西南大学《建筑制图》网上作业及参考答案
1：[单选题]建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是A：房屋的总体布局B：房屋的内外形状C：房屋内部的平面布局D：房屋承重构件的布置参考答案：D2：[单选题]下列关于楼梯的描述错误的是A：梯段的坡度不应大于45度B：每跑楼梯的级数不大于18步C：梯段宽度要大于等于平台宽度D：梯井的宽度不大于400mm参考答案：C3：[单选题]结构布置图常用的比例为A：1:200,1:500,1:1000B：1:5,1:10,1:20C：1:10,1:20,1:50D：1:50,1:100,1:200参考答案：D4：[论述题]什么是剖面图？什么是断面图？它们有什么区别？参考答案：假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射，所得的图形就叫剖面图。
用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。
区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。
②断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而剖面图主要用于表达物体的内部结构。
③断面图的剖切符号仅画出剖切位置线，而不画表示投射方向的剖视方向线，投射方向是通过编号的注写位置来表示的；剖面图需要画出剖切位置线和投射方向线。
5：[填空题]结构平面布置图。
它表示了承重构件的、和或的配置。
参考答案：结构平面布置图。
它表示了承重构件的位置、类型和数量或钢筋的配置1：[填空题]图样的比例为相对应的线性尺寸之比；图纸上的尺寸，应以为准，不得从上直接量取。
参考答案：图样的比例为图形与实物相对应的线性尺寸之比；图纸上的尺寸，应以尺寸数字为准，不得从图样上直接量取。
2：[多选题]给水排水工程图按其作用和内容来分为A：管道平面布置图B：管道轴测图C：管道配件及安装详图D：水处理工艺设备图参考答案：ABCD3：[单选题]楼梯是多层房屋上下交通的主要设施。
大工14春《建筑制图》课程大作业题目及要求
大工14春《建筑制图》课程大作业本批次作业分识图题和论述题两种题型，请大家在这两种题型中各选一道（共两道）作答。
即在题目一、二中任选一道，题目三、四中任选一道作答。
（不可选择两道相同类型的题）题型一：识图题题目一： （1）钢筋混凝土构件中所使用的钢筋中，什么叫受力筋，什么叫分布筋，什么是箍筋，什么叫构造筋；各自用在哪类构件中？（2）下图是框架梁的平面标注图，以及对应传统表示方法绘制的1-1截面处梁的配筋图，要求根据平面标注图中的内容指出配筋图中①、②、③、④、⑤处对应的内容分别是什么。
（注：钢筋符号无法打出的，粘贴后面图样 “ ” ）题目二：（1）什么是设备施工图，主要反映哪些内容，设备施工图主要包括哪些图样？（2）（a ）、（b ）、（c ）、（d ）、（e ）是给排水施工图中的图例，写出它们各表示什么？J()a()b()c()d题型二：论述题题目三：学习了《建筑制图》课程后，你对哪部分知识点最感兴趣，相比学习之前，都有哪些收获，对你的工作有什么帮助。
（不少于500字）题目四：谈一谈你对建筑结构施工图中的“平面整体设计方法”的理解，分析这种绘图规则有哪些优缺点。
（不少于500字）作业格式及提交1、作业标题：见下页，同学们需要填写清楚个人信息。
2、作业正文：正文字体统一采用宋体、小四，1.5倍行距。
在文档中标清所选择的题目编号和答案，完成后，删除封面以前关于作业要求的内容，将该文件保存。
3、作业提交：以附件形式上交离线作业（附件的大小限制在10M以内）。
选择已完成的作业（word文档，不许压缩），点提交即可。
如下图所示。
截止时间：2014年9月2日。
注意：作业应该独立完成，不准抄袭其他网站或者请人代做，如有雷同作业，成绩以零分计。
此处以前内容请删除。
仅保留此处以后的作业答案即可。
网络教育学院《建筑制图》大作业学习中心：层次：高起专/专升本专业：年级：年春/秋季学生：辅导教师：赵丽妍题目（1）答案：答：（1）受力筋：承受拉力或压力的钢筋，主要用在梁、板、柱等各种钢筋混凝土构件中。
西南大学《建筑制图》网上作业及参考答案
1：[论述题]一、一套完整的房屋施工图应包含哪些工程图纸。
（按图纸的编排次序回答）参考答案：答：（1）首页图；（2）设计总说明；（3）建筑施工图：总平面图――建筑平面图（底层平面图~标准层平面图~顶层平面图~屋顶平面图）――建筑立面图（正立面图~背立面图~侧立面图）――建筑剖面图――建筑详图（厨厕详图~屋顶详图~外墙身详图~楼梯详图~门窗详图~安装节点详图等）。
（4）结构施工图：结构设计说明――基础平面图――基础详图――结构平面图（楼层结构平面图~屋顶结构平面图）――构件详图（楼梯结构施工图~现浇构件配筋图）。
（5）给排水施工图：管道平面图――管道系统图――管道加工安装详图――图例及施工说明。
（6）采暖通风施工图：管道平面图――管道系统图――管道加工安装详图――图例及施工说明。
（7）电气施工图：线路平面图――线路系统图――线路安装详图――图例及施工说明。
2：[论述题]二、简述基础平面图的形成过程。
参考答案：答：用一个假想的水平剖切平面，沿建筑物底层室内设计地面（±0.000）把整幢建筑物剖开，移去剖切平面以上的建筑物和基槽回填土后，用直接正投影法所作的水平投影。
就是反映基槽未回填土时基础的平面布置的图样。
1：[判断题]10、A2幅面图纸的幅面尺寸为：594×841参考答案：错误2：[判断题]9、工程图中标注圆的直径，必须在圆的直径尺寸前注写直径代号R参考答案：错误3：[判断题]8、基础和地基都是建筑物的构造组成部分参考答案：错误4：[判断题]7、在钢筋混凝土板中，布设的钢筋主要是受力筋和分布筋参考答案：正确5：[判断题]6、在给排水管道平面中，给水管道用粗实线绘制，排水管道用细实线绘制参考答案：错误6：[判断题]5、楼层结构平面图形成中，其假想的水平剖切平面位于门窗洞口之间参考答案：错误7：[判断题]4、建筑总平面图中的标高属于相对标高参考答案：错误8：[判断题]3、正投影就是平行投射线与投影面垂直参考答案：正确9：[判断题]2、工程图中标注的汉字字高不得小于5mm，数字字高不得小于3mm参考答案：错误10：[判断题]1、索引符号中分子数字代表详图编号、分母数字代表详图所在图纸编号参考答案：正确1：[论述题]二、建筑平面图的形成及图示内容参考答案：答：形成：用一个假想的水平剖切平面，沿门窗洞口之间进行剖切，移去剖切平面以上的部分，将剩余部分向下做水平正投影所得到的视图。
建筑制图习题(含答案)12页word
一、填空题1、首层地面的设计标高一般为±0.000；墙身水平防潮层的标高一般为 -0.0602、基础按照构造形式可分为桩基础、独立基础、箱型基础、条形基础、梁板式筏形基础。
3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成条形基础；柱下的基础做成_独立__基础。
4、门窗过梁的做法常用的有砖拱过梁、钢筋混凝土过梁和钢筋砖过梁。
5、屋顶排水方式可分为有组织排水和无组织排水两类。
6、按照建筑的耐火性能，根据我国现行规范规定，建筑物的耐火等级分为四级，耐火等级标准依据建筑物主要构件的燃烧性能和耐火极限两个因素确定。
随着级数数值的增加防火性能越低。
7、墙身水平防潮层做法有防水卷材、细石砂浆和细石混凝土防潮层。
8、当设计最高地下水位高于地下室地坪时，地下室的外墙和地坪都浸泡在水中，此时地下室应做防水处理。
9、底层楼梯间平台下方设通道或出入口时，为增加净高，可将双跑梯设计为长短跑楼梯、直跑楼梯、局部降低地坪、底层长短跑并局部降低地坪_。
10、建筑的耐久年限分 4种，一级建筑的耐久年限为100年以上，二级建筑的耐久年限为 50-100年。
我校教学楼的耐久等级为２级。
11、墙体的承重方案分为：横墙承重、纵墙承重、墙和柱承重和纵墙混合承重。
从墙体承重方案分析得知：横墙承重整体性好，刚度大，有利于抵抗水平荷载，纵墙开窗洞口限制较少。
纵墙承重，适宜于在使用上有较大空间的建筑。
12、刚性屋面防水方案其适应变形的关键构造方法是_隔离层_ _、配钢筋网、设分仓缝。
13、刚性防水屋面施工方便，造价经济，其缺点是对温度_和_结构较为敏感，要采取防止产生裂缝的构造措施。
14、当墙身两侧室内地面标高有高差时，为避免墙身受潮，常在室内地面处设_水平防潮层并在靠土的垂直墙面设_垂直防潮层_。
_15、平屋面坡度的形成方式有两种，即材料找坡、结构找坡；16、每个梯段的踏步级数一般不应小于 3 级,亦不应大于 18 级；17、门窗框的安装方法有_立口___和__塞口_两种。
华南理工 建筑制图 课后作业.doc
《建筑制图》作业一、点、直线、平面的投影1. 已知下列各点的两面投影，求出第三投影。
2. 已知两点A(10,20,15)、B(15,0,20)，求其三面投影。
3. 画出直线AB的第三投影，并判别它对投影面的相对位置。
二、立体的投影1. 完成带切口形体的三面投影。
(1) (2)（3）(4)2.补全立体投影所漏的线。
3.已知组合体的两面投影，求其第三面投影。
（1）（2）（3）三、建筑形体的表达方法（1）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。
（2）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。
四、轴测图根据立体的三面投影，在空白处画出其正等轴测图。
（1）（2）（3）五、建筑施工图1.在未完成的房屋平面图中补充以下作图内容。
（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1为双扇平开门，M2为单扇平开门）。
2.在未完成的房屋平面图中补充以下作图内容。
（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1为双扇平开门，M2为单扇平开门）。
3.根据已知房屋的平面图、正立面图及侧立面图，在其平面图中完成以下作图内容1.画出门窗的图例（其中M1为双扇平开门，M2为单扇平开门）；2.标出定位轴线及编号；3.标注尺寸（不用写出尺寸数字）；4.标注室内外地面标高符号。
4.根据下面的1-1剖视图,在图上补画。
(1) 楼、地面、平台等处的标高标记；(2) 说明, , 的含义。
5.根据楼梯间的平面图及其尺寸，在A-A剖面图中完成以下内容1.补画楼梯的梯段(其中梯板厚为100 )2.示意画出楼梯的栏板(其中栏板高为1000 )六、结构施工图1.已知楼板的钢筋布置图,试完成以下内容。
（1）将以下配筋要求标注在相应的钢筋上1.双向受力筋均为∅8@180；2.板边所配面筋均为∅8@200。
1086《建筑制图》西南大学网教19秋作业答案
1086 20192单项选择题1、平面与某投影面平行，则在该投影面上投影为.B. 一直线 . 平面实形. 其他 .一斜线2、正等测轴侧图的轴向缩短系数正确的是. 0.5 . 0.82. 1.0 .1.23、水平投影和侧面投影应满足 的投影规律。
. 高平齐 . 宽相等. 长对正.长、宽、高都相等4、A2幅面图纸尺寸b×l （单位：毫米）正确的是. 841×420 . 420×594.420×297.594×8415、工程图纸一般是采用原理绘制。
.A. 平行投影法. C. 正投影图.中心投影法.斜投影图判断题6、总平面图是画在有等交线或坐标方格网的地形图上。
. A.√. B.×7、断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见部分的图形。
. A.√. B.×8、钢筋混凝土结构施工图中“2Φ16”表示2根HPB235 级钢筋直径为16mm. A.√. B.×9、一般来说，被剖切到的主要建筑构造的轮廓线用细实线绘制。
. A.√. B.×10、钢筋标注2Φ18中的2表示钢筋的编号. A.√. B.×11、建筑图上的标注不是都以毫米作为单位。
. A.√. B.×12、标高是表示建筑物各部分或各个位置相对于±0.00的高度。
. A.√. B.×13、剖面图和断面图其实是一样的，只是名称不同罢了。
. A.√. B.×14、梁内的钢筋是由主筋（即受力筋），架立筋和箍筋所组成。
. A.√. B.×15、绝对标高和相对标高是一样的。
. A.√. B.×16、平面图定位轴线的竖向编号应用大写拉丁字母，从下至上顺序编写，其中的I、Q、J不得用作轴线编号。
. A.√. B.×17、梁内箍Φ6@200表示为HPB235级钢筋直径为6mm，钢筋中心距为200mm.. A.√. B.×18、建筑立面图是平行于建筑物各方向外表立面的正投影图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[1086]《建筑制图》作业-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII[1086]《建筑制图》单项选择题1、平面与某投影面平行，则在该投影面上投影为.B. 一直线.平面实形.其他.一斜线2、正等测轴侧图的轴向缩短系数正确的是. 0.5. 0.82. 1.0. 1.23、水平投影和侧面投影应满足的投影规律。
.高平齐.宽相等.长对正.长、宽、高都相等4、不属于建筑平面图的是（）。
.基础平面图.底层平面图.标准层平面图.屋顶平面图5、在结构平面图中，YTB代表构件（）。
.楼梯板.预制板.阳台板.预应力板6、有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( )。
. 5m. 50m. 500m. 5000m7、结构施工图包括（ ）等。
. 总平面图、平立剖、各类详图 . 基础图、楼梯图、屋顶图 . 基础图、结构平面图、构件详图.配筋图、模板图、装修图8、剖切位置线的长度为（ ）。
. 4～6mm . 6～10mm. 5～8mm .3～6mm9、在钢筋混凝土构件代号中, “ JL”是表示( )。
. 圈梁 . 过梁 . 连系梁 .基础梁10、结构施工土中的圈梁表示( )。
. GL . QL. JL .KL11、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( )反映出来。
. 基础平面图 . 基础剖面图. 基础详图 .总平面图12、L202(150×300)得知该梁，断面尺寸是（ ）。
. D. 宽150mm ，高300mm. E. 宽300mm ，高150mm . F. 宽150cm ，高300cm .宽300cm ，高150cm13、A2幅面图纸尺寸b×l （单位：毫米）正确的是. 841×420 .420×594.420×297 .594×84114、工程图纸一般是采用 原理绘制。
. A. 平行投影法 . C. 正投影图. 中心投影法 .斜投影图判断题15、总平面图是画在有等交线或坐标方格网的地形图上。
. A.√.B.×16、断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见 部分的图形。
. A.√ .B.×17、钢筋混凝土结构施工图中“2Φ16”表示2根HPB235 级钢筋直径为 16mm. A.√ .B.×18、一般来说，被剖切到的主要建筑构造的轮廓线用细实线绘制。
. A.√ .B.×19、 钢筋标注2Φ18中的2表示钢筋的编号. A.√ .B.×20、 建筑图上的标注不是都以毫米作为单位。
. A.√.B.×21、标高是表示建筑物各部分或各个位置相对于±0.00的高度。
. A.√. B.×22、剖面图和断面图其实是一样的，只是名称不同罢了。
. A.√. B.×23、梁内的钢筋是由主筋（即受力筋），架立筋和箍筋所组成。
. A.√. B.×24、平面图定位轴线的竖向编号应用大写拉丁字母，从下至上顺序编写，其中的I、Q、J不得用作轴线编号。
. A.√. B.×25、梁内箍Φ6@200表示为HPB235级钢筋直径为6mm，钢筋中心距为200mm.. A.√. B.×26、建筑立面图是平行于建筑物各方向外表立面的正投影图。
. A.√. B.×27、常用构件的代号“GL”表示基础梁。
. A.√. B.×28、结构施工图中的构造柱的代号是“GJ”。
. A.√. B.×主观题29、建筑图纸一般把（）定为相对标高的零点。
建筑图纸一般把首层主要房间的地面定为相对标高的零点参考答案：首层主要房间的地面30、按轴向伸缩系数不同，轴测投影分为（）、（）、（）。
参考答案：等测投影，二测轴投影，三测轴投影31、建筑详图有（）、（）、（）、（）等几种常用图样。
参考答案：楼梯详图、门窗详图、外墙身详图、卫生间详图32、尺寸标注的四要素（）、（）、（）、（）。
参考答案：尺寸界线，尺寸线，尺寸起止符号，尺寸数字33、用来区别不同轴测类型的指标是（）和（）。
参考答案：轴间角、轴向伸缩系数34、建筑总平面图上，新建建筑用（）线表示，原有建筑用（）线表示，计划扩建建筑用（）线表示，拆除建筑用（）表示。
参考答案：粗实、细实、虚、细实线（上面带×）35、轴测投影的作图方法有（）、（）、（）、（）等。
参考答案：装箱法、叠砌法、坐标法、端面法36、组合体的尺寸种类有( )、( )、( )。
参考答案：定形尺寸、定位尺寸、总体尺寸37、建筑工程施工图纸包括（）、（）、（）三大类。
参考答案：建筑施工图、结构施工图、设备施工图38、标高有（）和（）两种，总平面图上一般用（），其它平面图上一般用（）。
参考答案：绝对标高、相对标高；绝对标高、相对标高39、轴测投影根据投影方向是否垂直于轴测投影图，分为（）和（）两大类。
参考答案：正轴测投影、斜轴测投影40、何为建筑详图建筑详图有哪几种常用图样参考答案：建筑详图是为详细表达建筑节点及建筑构、配件的形状、材料、尺寸及做法，而用较大的比例画出的图形。
建筑详图常用图样有楼梯详图、门窗详图、外墙身详图、卫生间详图等。
41、组合体的尺寸种类有哪些各种尺寸的含义是什么参考答案：组合体尺寸种类有：①定形尺寸：定形尺寸为确定组合体中各基本体大小的尺寸。
②定位尺寸：确定组合体中各基本体之间相互位置以及为确定截切面位置的尺寸叫定位尺寸。
③总体尺寸：是确定组合体的总长、总宽和总高的尺寸。
42、什么是剖面图什么是断面图它们有什么区别参考答案：假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射，所得的图形就叫剖面图。
用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。
区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。
②断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而剖面图主要用于表达物体的内部结构。
③断面图的剖切符号仅画出剖切位置线，而不画表示投射方向的剖视方向线，投射方向是通过编号的注写位置来表示的；剖面图需要画出剖切位置线和投射方向线。
43、配置在钢筋混凝土结构中的钢筋，按其作用可分为哪几种，各有什么主要作用参考答案：（1）.受力筋——承受拉、压应力的钢筋。
（2）.钢筋（箍筋）——承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。
（3）.架立筋——用以固定梁内钢箍的位置，构成梁内的钢筋骨架。
（4）.分布筋——用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。
（5）.其它——因构件构造要求或施工安装需要而配置的构造筋。
如腰筋、预埋锚固筋、环等。
44、参考答案：45、参考答案：46、什么是重合断面图什么是中断断面图参考答案：直接画在视图轮廓线内的断面图，称为重合断面图。
直接画在杆件断开处的断面图，称为中断断面图。
47、什么叫镜像视图参考答案：当建筑形体上有的侧面不平行于基本投影面，而又需要表达它的实形时，可以考虑增加辅助投影图。
如果作出该构造节点的反方向的投影,便可使不可见部分变为可见。
这种投影方法称为镜像投影，所得的投影面称为镜像视图，并需在图名之后注写"镜像"二字。
48、简述平行投影的概念？参考答案：平行投影：通过一组平行投射线(相当于投射中心位于无穷远处)而得到的形体投影称平行投影。
（投射线相当于太阳发出的光线）平行投影又可根据投射线与投影面垂直与否分为：平行正投影法与平行斜投影法。
49、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容各部分的绘图规定是什么尺寸的排列与布置有什么要求参考答案：答：一个完整的尺寸包括：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
各部分的绘图规定：（1）尺寸界线用细实线画，应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2mm—3 mm；（2）尺寸线用细实线画，应与被注长度平行，其两端不宜超出尺寸界线；（3）尺寸起止符号应用中粗斜短线画，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2 mm —3mm。
对于以圆弧为尺寸界线的起止符号，宜用箭头。
（4）尺寸数字应依据其方向注写在靠近尺寸线的上方中部。
尺寸数字的长度单位，通常除高程及总平面图上以米（m）为单位外，其他都以毫米（mm）为单位。
尺寸的排列与布置要求：画在图样外围的尺寸线，与图样最外轮廓线的距离不宜小于 10 mm；平行排列的尺寸线间距为 7 mm～10 mm，且应保持一致；互相平行的尺寸线，应从被注轮廓线按小尺寸近、大尺寸远的顺序整齐排列50、什么叫平法？参考答案：把结构构件的尺寸和配筋等，整体直接表达在该构件（钢筋混凝土柱、梁和剪力墙）的结构平面布置图上，再配合标准构造详图，构成完整的结构施工图。
51、剖面图与断面图有何不同？参考答案：剖面图不仅需画出剖切面位置的图形，而且要画出剖切面后面沿剖视方向可见的物体轮廓线；而断面图只需画出剖切面位置的断面图形。
52、基础平面图的绘图步骤参考答案：(1)先按比例（用比例为1:100或1:200）画出与房屋建筑平面相同的轴线及编号。
(2)用粗线画出墙（或柱）的边线，用细实线画出基础底边线。
(3)画出不同断面的剖切符号，并分别编号。
(4)注尺寸：主要标注纵向及各轴线之间的距离。
轴线到基础底边和墙边的距离以及基坑宽和墙厚等。
(5)注写必要的文字说明，如混凝土、砖、砂浆的强度等级，基础埋置深度。
(6)设备较复杂的房屋，在基础平面图上还要配合采暖通风图、给排水管道图、电器设备图等，用虚线画出管沟、设备孔洞等位置，注明其内径、宽、深尺寸和洞底标高。
53、参考答案：底、构造柱、 <\/FONT>±0.000 <\/FONT>、-0.300 <\/FONT>、水泥散水、坡道<\/B>1<\/FONT>～13<\/FONT>、A<\/FONT>～H <\/FONT>、21240mm<\/FONT>、10740mm<\/FONT>、2300mm<\/FONT>、3800mm<\/FONT>、240mm<\/FONT>、M-1<\/FONT>、M-6<\/FONT>、C-1<\/FONT>、C-2<\/FONT>、C-8<\/FONT>、楼梯间并通过门窗洞口54、读图题，根据下图立面图，阅读可从该立面图中可知的该建筑物的基本信息。
