CAD快速绘制建筑平面图的技巧与实例

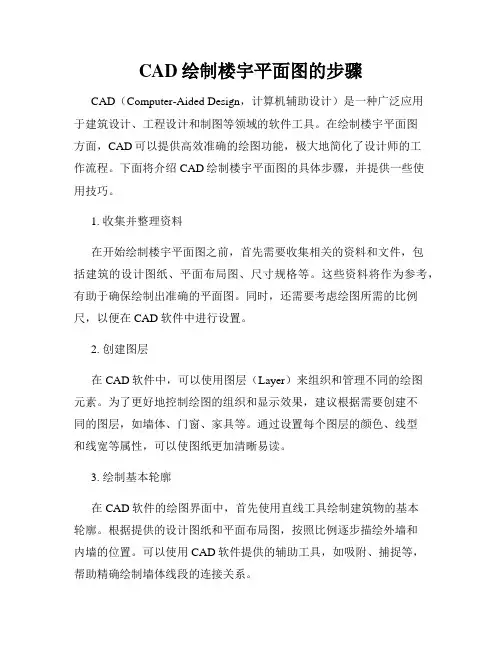

CAD绘制楼宇平面图的步骤
CAD绘制楼宇平面图的步骤CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于建筑设计、工程设计和制图等领域的软件工具。
在绘制楼宇平面图方面，CAD可以提供高效准确的绘图功能，极大地简化了设计师的工作流程。
下面将介绍CAD绘制楼宇平面图的具体步骤，并提供一些使用技巧。
1. 收集并整理资料在开始绘制楼宇平面图之前，首先需要收集相关的资料和文件，包括建筑的设计图纸、平面布局图、尺寸规格等。
这些资料将作为参考，有助于确保绘制出准确的平面图。
同时，还需要考虑绘图所需的比例尺，以便在CAD软件中进行设置。
2. 创建图层在CAD软件中，可以使用图层（Layer）来组织和管理不同的绘图元素。
为了更好地控制绘图的组织和显示效果，建议根据需要创建不同的图层，如墙体、门窗、家具等。
通过设置每个图层的颜色、线型和线宽等属性，可以使图纸更加清晰易读。
3. 绘制基本轮廓在CAD软件的绘图界面中，首先使用直线工具绘制建筑物的基本轮廓。
根据提供的设计图纸和平面布局图，按照比例逐步描绘外墙和内墙的位置。
可以使用CAD软件提供的辅助工具，如吸附、捕捉等，帮助精确绘制墙体线段的连接关系。
4. 描绘房间布局根据平面布局图，使用CAD软件的矩形工具或多边形工具描绘各个房间的形状和位置。
可以在不同的图层中绘制不同的房间，以便后续编辑和修改。
同时，可以设置图层的显示属性，如填充颜色、透明度等，使平面图更具可读性和美观度。
5. 添加门窗和家具根据设计图纸和平面布局图，使用CAD软件的门窗工具绘制房间中的门窗位置和尺寸。
同样地，可以在不同的图层中绘制不同的门窗，以便后续编辑和修改。
此外，还可以使用CAD软件提供的家具库，快速添加和插入各种家具元素，如桌椅、床铺等。
6. 标注和注释为了使平面图更加完整和易于理解，需要添加适当的标注和注释。
在CAD软件中，可以使用标注工具绘制尺寸标注、文字注释等。
可以根据需要选择标注样式和文字字体，确保标注内容清晰可读。
CAD中绘制建筑平面图的详细步骤
CAD中绘制建筑平面图的详细步骤建筑平面图是建筑设计中非常重要的一部分，通过使用CAD软件能够快速、准确地绘制平面图。
下面将详细介绍CAD中绘制建筑平面图的步骤。
第一步，打开CAD软件，新建一个空白文件。
选择合适的页面尺寸和图层设置，通常建议选择国际标准A4纸尺寸，并新建一个图层用于绘制平面图。
第二步，开始绘制建筑的外墙轮廓。
选择线段工具，点击起点，依次点击每个拐点，最后点击终点来闭合轮廓。
如果建筑平面图有多个楼层，可以通过复制和平移来绘制其他楼层的轮廓。
第三步，绘制建筑物内部的墙体。
选择线段工具，根据平面图的比例尺，在建筑轮廓内部绘制墙体的起点和终点。
使用CAD软件的拖动和复制功能可以更方便地绘制并重复使用某些常见的墙体。
第四步，添加门窗等建筑物的开口。
选择矩形工具，绘制门窗的轮廓，然后选择修剪工具将其修剪到墙体上。
可以使用CAD软件的阵列功能来快速复制并排列多个相同的门窗。
第五步，标注和注释建筑平面图。
选择标注工具，在平面图上标注建筑物的尺寸、房间面积等信息。
选择注释工具，在平面图上添加文字描述、箭头、图例等注释。
第六步，绘制建筑物的内部布局。
使用线段工具绘制房间、走廊等内部区域的轮廓，使用填充工具填充不同的区域。
第七步，绘制建筑物的家具和设备。
选择相应的家具和设备图标库，从中选择合适的图标，并将其拖放到平面图上。
第八步，调整图层和颜色。
根据需要，可以调整不同图层的显示和颜色，使平面图更加清晰易读。
第九步，保存和打印建筑平面图。
保存平面图的文件，并选择合适的纸张和打印设置，将其打印出来或导出为其他格式的文件。
以上是CAD中绘制建筑平面图的详细步骤。
通过CAD软件的强大功能和灵活性，我们可以更高效地完成建筑设计工作，并且可以随时进行修改和调整。
希望本教程能对初学者提供一些帮助，让他们更快地掌握CAD绘图技巧。

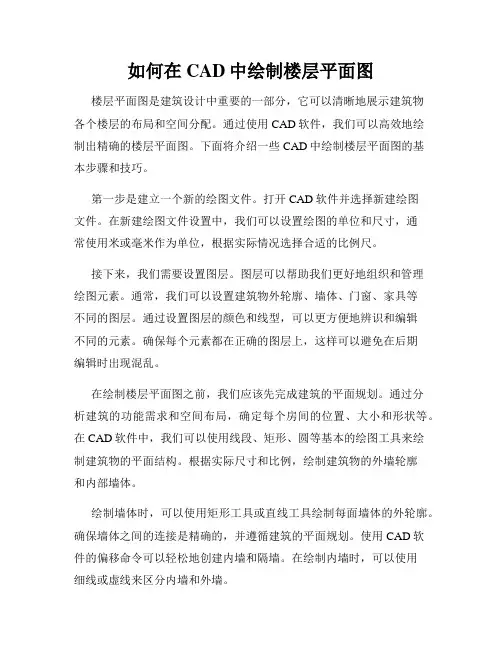

如何在CAD中绘制楼层平面图
如何在CAD中绘制楼层平面图楼层平面图是建筑设计中重要的一部分，它可以清晰地展示建筑物各个楼层的布局和空间分配。
通过使用CAD软件，我们可以高效地绘制出精确的楼层平面图。
下面将介绍一些CAD中绘制楼层平面图的基本步骤和技巧。
第一步是建立一个新的绘图文件。
打开CAD软件并选择新建绘图文件。
在新建绘图文件设置中，我们可以设置绘图的单位和尺寸，通常使用米或毫米作为单位，根据实际情况选择合适的比例尺。
接下来，我们需要设置图层。
图层可以帮助我们更好地组织和管理绘图元素。
通常，我们可以设置建筑物外轮廓、墙体、门窗、家具等不同的图层。
通过设置图层的颜色和线型，可以更方便地辨识和编辑不同的元素。
确保每个元素都在正确的图层上，这样可以避免在后期编辑时出现混乱。
在绘制楼层平面图之前，我们应该先完成建筑的平面规划。
通过分析建筑的功能需求和空间布局，确定每个房间的位置、大小和形状等。
在CAD软件中，我们可以使用线段、矩形、圆等基本的绘图工具来绘制建筑物的平面结构。
根据实际尺寸和比例，绘制建筑物的外墙轮廓和内部墙体。
绘制墙体时，可以使用矩形工具或直线工具绘制每面墙体的外轮廓。
确保墙体之间的连接是精确的，并遵循建筑的平面规划。
使用CAD软件的偏移命令可以轻松地创建内墙和隔墙。
在绘制内墙时，可以使用细线或虚线来区分内墙和外墙。
在墙体绘制完成后，我们可以继续绘制门窗。
通过使用CAD软件提供的符号库或自定义符号，我们可以快速、准确地绘制不同类型的门窗。
确保门窗的位置和尺寸与平面规划一致。
此外，我们还可以绘制其他设计元素，如楼梯、阳台等。
一旦楼层平面图的主要结构和元素已经绘制完成，我们可以开始添加更多的细节。
这包括绘制家具、设备、标识等。
我们可以使用CAD 软件提供的2D符号库，选择适当的家具和设备符号，并将其放置在正确的位置上。
确保符号的比例和大小与实际一致。
在绘制过程中，我们还可以使用CAD软件提供的测量工具，确保尺寸和距离的准确性。
CAD绘制建筑平面图—绘制学生宿舍楼平面图
1）从格式菜单中，单击“多线样式”，弹出对话框如左图所示 ； 2）单击对话框中的“修改”按钮，弹出“修改多线样式”对话框，如右图所示； 3）在对话框中，勾选“起点”和“端点”的直线封口，如右图所示。单击“确定”按钮关闭；
将“粗实线”图层置为当”选项设 置为“240”。 追踪定位门窗位置绘出墙线，如图所示。
3）启用复制命令，复制窗子；再“夹点编辑”内部墙体向左右拉平，如图所示。
4）绘制楼梯平面图，如图所示。
启用“拉伸”命令，将卫生间和盥洗室门向左右各拉伸距离300，如图所示。
绘制门洞线，启用“分解”命令，将卫生间墙分解，然后修剪出门洞，如图所示。
4）“注释比例”选择1：100；标注尺寸如图所示
1）启用阵列命令，设置列数为5，列偏移3600。选择对象为中间墙线、门窗线及相关的尺寸标注。
2）阵列后图形如图所示。
1）删除楼梯间内的文字和门线；启用“拉伸”命令，将墙体向左右拉伸，如图红框所示位置。
2）启用“拉伸”命令，将上部尺寸向上拉伸距离约1300左右；绘制凸出的墙体如图所示。
1）双击任一墙线，用“T形合并”编辑多线如右图所示。
将“细实线”图层置为当前层，绘制门窗图例，如图所示
1）“注释比例”选择1：100；文字样式选择为“Annotative”，字高选择为“2.5”和“2”。 2）写出一个房间的汉字，如图所示。
1）修改“Annotative”尺寸标注样式，如左图红线框标示； 2）勾选“固定长度的尺寸界线”，“长度”设为5，如中间图红线框标示； 3）将箭头修改为建筑标记，如右图红线框标示。
用AutoCAD画建筑平面图步骤实例
绘制楼梯
使用直线命令（L）绘制楼梯的 轮廓线，注意楼梯的宽度和步数。
使用修剪命令（TR）对楼梯轮 廓线进行修剪和调整，使其符合
建筑的实际尺寸。
根据需要，使用填充命令（H） 为楼梯添加填充图案，增强视觉
效果。
绘制阳台
使用直线命令（L）绘制阳台的 轮廓线，注意阳台的宽度和位置。
THANKS
感谢观看
系统将自动计算角度值，并在选定线段交叉处放置标
注。
04
添加文字注释
单行文字
01
单行文字
在AutoCAD中，可以使用单行 文字工具在建筑平面图中添加简 短的文字说明。
文字内容
02
03
文字位置
单行文字通常用于标注、说明或 标识，例如房间名称、门窗编号 等。
选择适当的位置，将单行文字放 置在建筑平面图中，确保文字清 晰可见且不影响整体布局。
根据需要创建新的图层，并 设置图层的名称、颜色、线 型和线宽等属性。
根据需要调整栅格和捕捉设 置，以便更好地对齐和定位 图形元素。
02
绘制建筑平面图
绘制建筑轴线
01
打开AutoCAD软件，新建一个文件。
02
使用直线命令（L）绘制建筑轴线，确定建筑的主要 方向和尺寸。
03
根据需要，使用修剪命令（TR）对轴线进行修剪和 调整。
绘制墙体
使用直线命令（L）绘制建筑的 外墙线，注意墙线的位置和间 距。
使用偏移命令（O）将外墙线 向内偏移，以创建内墙线。
使用修剪命令（TR）对墙线进 行修剪和调整，使其符合建筑 的实际尺寸。
绘制门窗
01
CAD绘制建筑平面图的步骤与技巧
CAD绘制建筑平面图的步骤与技巧CAD（计算机辅助设计）软件是设计师们在建筑行业中常用的工具之一，它能够将构思转化为具体的图纸和模型。
绘制建筑平面图是CAD软件的常用功能之一，下面将介绍绘制建筑平面图的步骤与技巧。
步骤一：收集资料与了解需求在使用CAD软件绘制建筑平面图之前，首先需要收集相关的资料和了解项目的需求。
这包括项目的规模、功能分区、使用要求等。
理解项目的需求将有助于在绘制平面图时更好地把握设计的方向。
步骤二：创建底图在CAD软件中，创建一个底图是绘制建筑平面图的第一步。
底图应包含建筑物的轮廓、外部环境、道路、水系等基本信息。
通过准确绘制底图，可以为后续的设计提供一个清晰的背景。
步骤三：绘制建筑物的外部轮廓在绘制建筑物的外部轮廓时，可以使用CAD软件中的各种绘图工具，如直线、圆弧、多边形等。
根据收集到的资料和了解到的需求，将建筑物的外部形状绘制出来，可以选择不同的颜色或线型来区分不同的部分。
步骤四：添加内部分区与分隔根据建筑物的功能需求，将建筑物的内部进行分区，并在平面图中进行标注。
这可以帮助建筑师和其他设计师更好地理解建筑物的布局。
使用CAD软件的分组、图层等功能，可以方便地进行内部分区和分隔的绘制和标注。
步骤五：添加门、窗等细节绘制建筑平面图的关键细节之一是添加门、窗等。
通过在平面图中准确地标注出门、窗的位置和尺寸，可以帮助建筑师和施工人员理解和执行设计意图。
使用CAD软件的精确测量和标注功能，可以确保门、窗的位置和尺寸的准确性。
步骤六：添加建筑元素与家具除了门、窗等细节外，添加建筑元素和家具也是绘制建筑平面图的重要一步。
这些建筑元素和家具的摆放应根据设计需求和空间功能进行合理的布局。
在CAD软件中，可以使用预设的建筑元素和家具或自定义绘制，以满足不同项目的需求。
步骤七：进行稿件的组合与整理在完成所有绘制后，最后一步是整理绘制的稿件。
这包括对线条、颜色和尺寸进行调整，以确保平面图的清晰和美观。
在CAD中轻松生成房屋平面图
在CAD中轻松生成房屋平面图在CAD（计算机辅助设计）软件中生成房屋平面图可以帮助我们更加方便和准确地规划和设计房屋布局。
本文将介绍一些在CAD中生成房屋平面图的简单方法和技巧，以帮助初学者轻松上手。
首先，打开CAD软件并创建一个新的绘图文件。
选择合适的单位（如米或英尺）和比例尺。
接下来，确定绘图区域的大小和比例尺，这将决定平面图的准确度和可读性。
然后，开始绘制房屋的外墙。
使用直线工具绘制房屋的每面墙壁，根据实际尺寸和布局进行绘制。
可以根据需要调整线条粗细和颜色，以使平面图更加清晰明了。
在绘制外墙后，可以绘制内部墙壁和分隔区域。
使用直线或多边形工具绘制内墙，确保它们与外墙对齐和平行。
可以根据需要调整内墙的位置和大小，以符合房屋布局需求。
接下来，添加门窗和其他开口。
使用CAD的门窗工具在平面图中绘制门和窗户。
选择合适的样式和尺寸，并将它们放置在适当的位置。
确保门和窗户与墙壁对齐，并留出足够的开启空间。
在添加门窗后，可以继续绘制房屋的其他特征，如楼梯、梁柱等。
使用适当的工具和技巧绘制这些特征，确保它们准确无误地呈现在平面图中。
此外，还可以添加家具和装饰物。
通过在平面图中绘制家具的简化图形，可以帮助我们更好地预览和规划室内布置。
根据房屋的功能和风格，选择合适的家具，并将它们放置在适当的位置上。
在绘制过程中，可以使用CAD软件提供的吸附工具和对齐功能来保持准确性和一致性。
通过将图形对象对齐到参考点或线，可以更好地控制绘图的精度和一致性。
最后，在完成绘制后，可以添加文字和图例来说明和注释平面图。
使用文字工具添加房间名称、尺寸和其他重要信息，以帮助查看者更好地理解和解读平面图。
总结来说，在CAD中轻松生成房屋平面图需要一些基础的绘图技巧和对CAD软件的熟悉程度。
通过遵循上述步骤和技巧，我们可以快速而准确地生成房屋平面图，帮助我们更好地规划和设计我们的梦想之家。
希望本文对初学者在CAD软件中生成房屋平面图有所帮助。
快速绘制CAD建筑平面图的技巧与方法
快速绘制CAD建筑平面图的技巧与方法CAD软件在建筑设计领域中被广泛应用，它可以帮助设计师快速而准确地绘制建筑平面图。
下面将介绍一些使用CAD软件快速绘制建筑平面图的技巧和方法。
首先，熟悉CAD软件的基本操作是非常重要的。
了解如何创建图层、绘制线段、矩形和多边形等基本几何图形，并学会运用各种CAD命令进行编辑和修改，这些操作对于快速绘图至关重要。
其次，合理设置CAD软件的绘图参数。
在开始绘制建筑平面图之前，建议设置正确的图纸比例、单位和精度。
这些参数设置直接影响到平面图的准确性和可读性。
接下来，利用CAD软件的图层功能来管理建筑平面图的各个元素。
可以创建独立的图层来管理墙体、门窗、家具和标注等元素，这样可以方便地对不同的图形元素进行编辑和修改，并在需要时随时隐藏或显示某些图层，以提高绘图效率。
另外，运用CAD软件的块功能可以极大地提高绘图效率。
建筑平面图中的一些重复元素，如窗户、门、家具等，可以通过创建块并复制粘贴的方式进行快速绘制。
使用块功能还可以方便地修改和更新这些重复元素，从而减少绘图的重复劳动。
在绘制建筑平面图时，合理使用CAD软件的快捷键也是提高绘图效率的关键。
例如，学会使用鼠标滚轮进行缩放和平移操作，使用键盘上的Ctrl、Shift和Alt键配合鼠标进行选择和编辑等操作，这些快捷键的运用可以大大提高绘图速度。
此外，CAD软件还提供了各种绘图工具和命令，如栅格和捕捉功能、复制阵列、偏移、修剪、延伸等，这些工具和命令都有助于快速完成建筑平面图的绘制任务。
学会合理地运用这些工具和命令，可以提高工作效率，并确保绘图结果的准确性和规范性。
最后，良好的绘图习惯和规范也是绘制建筑平面图的重要因素。
在绘图过程中，要保持线条的连续性和一致性，使用正确的图形标注和尺寸标注方法，使用统一的线型和线宽等，这些绘图规范将使建筑平面图更加规范、易读和易修改。
综上所述，要快速而准确地绘制CAD建筑平面图，首先要熟悉CAD软件的基本操作，其次要合理设置绘图参数，然后要运用图层和块功能进行元素管理，合理使用快捷键和各种绘图工具，最后要养成良好的绘图习惯和规范。
在CAD中制作精美的建筑平面示意图
在CAD中制作精美的建筑平面示意图CAD（计算机辅助设计）软件是现代建筑设计必备的工具之一。
通过CAD软件的应用，可以快速高效地制作出精美的建筑平面示意图。
本文将分享一些在CAD软件中制作精美建筑平面示意图的技巧和步骤，希望对正在学习或使用CAD软件进行建筑设计的人员有所帮助。
首先，打开CAD软件并创建一个新的项目。
选择合适的图纸尺寸，一般可以选择A4或者A3大小，根据实际需要进行调整。
接下来，我们需要绘制建筑的外墙轮廓。
在CAD软件中使用矩形工具绘制一个基本的外墙轮廓。
根据建筑物的平面图，你可以绘制出建筑物的房间布局、门窗位置等基本要素。
使用线段和多边形工具来绘制其他的房间和区域。
在绘制建筑物的平面图时，可以使用不同的图层来区分不同的元素，例如墙体、门窗、家具等。
这样可以方便后续的编辑和调整，同时也使得平面示意图更加清晰易读。
要注意绘制建筑平面示意图时的比例，以保证图纸的准确性。
在CAD软件中，可以使用“缩放”工具来进行比例的调整，确保建筑物在图纸上的尺寸和实际尺寸相符合。
接下来，我们可以为建筑物的平面图增加一些细节和装饰。
例如，添加家具、窗帘、植物等元素，使平面示意图更加生动有趣。
你可以使用CAD软件自带的符号库，或者导入一些高质量的CAD模型来增加细节。
在绘制建筑物的平面图时，还可以利用CAD软件中的一些高级工具来增加效果和细节。
例如，你可以使用渐变工具为房间墙面添加阴影效果，使平面示意图显得更加立体和真实。
你还可以使用阴影、灯光效果等来增加场景的渲染效果。
最后，在完成建筑物的平面图后，可以根据需要进行一些细节的调整和修改。
CAD软件通常提供了丰富的编辑工具，例如移动、旋转、缩放等，可以方便地对平面图进行调整。
你还可以调整图层的显示顺序、添加标注、制作图例等，使平面图更加完善和专业。
总结起来，在CAD软件中制作精美建筑平面示意图的关键是准确性和细节。
在绘制平面示意图时，要注意比例、尺寸和准确性，并注重细节的表达和装饰。
建筑CAD绘图-平面图详细讲解绘制.ppt课件
图层 直接绘制，再通过选择“修改|对象|多线”，按墙线的要求对多线进行
编 辑。现仅介绍用拷贝命令来绘制墙线的方法。
编辑版pppt
41
子任务二 绘制建筑平面图
2.绘制墙体
编辑版pppt
25
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号
（1）绘制轴线网－横向轴线的绘制 继续使用拷贝命令，将轴线B向上连续拷贝5100、7500、15000、
18600、2100、4200，分别得到轴线C、轴线D、轴线F、轴线G， 如图所示。
编辑版pppt
26
4.2 绘制建筑平面图
编辑版pppt
32
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号
（2）标注轴线编号－创建轴线编号图块 ①使用圆命令，在绘图区域画一个直径为800的圆。 ②定义图块属性。选择“绘图|块|定义属性”命令，弹出 “属性定
义”对话框，再按 “属性定义”对话框的有关项进行设置。
编辑版pppt
33
子任务二 绘制建筑平面图
定位轴线用细点画线绘制，其编号标注在轴线端部用细实线绘制的直 径为8mm圆圈内。横向编号用阿拉伯数字1、2、3等，从左至右编 写；竖向编号用大写拉丁字母A、B、C等，从下至上编写，大写拉丁 字母中的I、O、Z不能做轴线编号，以免与数字相混淆。
编辑版pppt
19
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号
寸线”选项组还可设置在标注尺寸时隐藏第一条尺寸线或者第二条尺寸线。 对“尺寸界线”的设置具体为：把“颜色”和“线宽”设为默认值，“超
CAD绘制建筑平面图教程
CAD绘制建筑平面图教程建筑平面图是建筑设计中非常重要的一部分，它用于展示建筑物的各个平面，并且能够为建筑师、工程师和施工人员提供准确的信息。
在现代建筑设计中，计算机辅助设计（CAD）软件被广泛应用于建筑平面图的制作。
本教程将介绍如何使用CAD软件来绘制建筑平面图。
第一步是打开CAD软件。
在首次打开软件时，需要选择正确的工作单位和图纸尺寸。
通常，建筑平面图的常用单位是米或英尺，而图纸尺寸可以根据需要进行选择。
接下来，在CAD软件中创建一个新的图纸。
可以使用矩形工具或者使用命令行输入图纸的尺寸来创建一个矩形。
确保图纸的尺寸足够大，以便能够容纳所有需要绘制的内容。
在开始绘制建筑平面图之前，应该先绘制建筑物的外墙。
可以使用直线工具或者多边形工具来绘制建筑物的外墙轮廓。
确保依照建筑设计图或者草图的比例来绘制外墙，以保证准确性。
绘制完外墙后，可以添加分区线。
分区线用于将建筑物的平面划分为不同的功能区域，例如卧室、厨房、客厅等。
可以使用直线工具或者多边形工具来绘制分区线。
接下来，可以开始绘制内墙。
内墙的位置和数量是根据建筑设计图或者草图确定的。
使用直线工具或者多边形工具来绘制内墙。
确保内墙与外墙相连，并且根据需求确定内墙的尺寸和位置。
绘制内墙后，可以绘制门窗的位置和尺寸。
门窗的位置和数量也是根据建筑设计图或者草图确定的。
可以使用CAD软件提供的门窗预设来快速绘制。
确保门窗与墙体相连，并且尺寸准确。
完成门窗的绘制后，可以添加细节信息，例如卫生间、阳台、楼梯等。
细节信息的绘制方法因具体情况而异，可以使用CAD软件提供的工具或者自定义绘制。
最后，可以添加文字标注和符号。
文字标注用于标明不同区域和房间的名称，而符号用于标示一些特定的设施和设备，例如插座、灯具等。
可以使用CAD软件提供的注释工具来添加文字和符号。
完成上述步骤后，建筑平面图基本完成。
可以使用CAD软件提供的打印功能来输出平面图，以便于查看和分享。
在输出前，需要设置正确的比例和图纸布局，以便于打印的平面图具有清晰的细节和准确的比例。
CAD实例教程 设计一个简单的建筑平面图
CAD实例教程：设计一个简单的建筑平面图在建筑设计中，CAD软件是一个非常重要的工具。
它可以帮助我们快速而准确地绘制出建筑平面图。
本文将教您如何使用CAD软件设计一个简单的建筑平面图。
首先，打开CAD软件并创建一个新的图纸。
选择合适的图纸比例，在本例中我们选择1:100比例。
这意味着每个绘图单位等于实际尺寸的1/100。
接下来，使用“线”工具开始绘制建筑物的外墙轮廓。
在平面图中，通常使用实线表示墙体。
根据您的设计需求，绘制建筑物的底部外墙，然后再绘制各个楼层的外墙。
确保测量和转角准确，以确保平面图的准确性。
绘制外墙轮廓后，使用“擦除”工具删除不必要的线条。
删除与其他对象重叠的线条，以确保图纸的清晰度。
继续绘制内墙和分隔墙。
内墙一般使用虚线表示，而分隔墙使用实线表示。
使用“线”工具绘制内墙轮廓，并使用“虚线”工具设置线型为虚线效果。
在平面图中，我们还需要绘制房间的门和窗户。
使用“矩形”工具绘制出门和窗户的外框，并使用“擦除”工具删除多余的线条。
接下来，我们需要添加一些注释和标记。
使用“文本”工具添加房间的标签，如卧室、厨房等。
您还可以添加尺寸标示，以便清楚地显示每个房间或墙体的尺寸。
使用“尺寸”工具绘制出您需要标注的尺寸，确保它们清晰可读。
完成注释和标记后，检查平面图的完整性和准确性。
确保所有线条都连接正确，房间和墙壁的尺寸与实际设计一致。
最后，保存您的建筑平面图。
选择一个易于识别的文件名，并选择适当的保存位置。
确保定期保存您的工作，以防止数据丢失。
通过上述步骤，您可以设计一个简单的建筑平面图。
当然，这只是一个入门级的教程，使用CAD软件可以进行更复杂和精确的设计。
熟练掌握CAD工具和函数，您可以创建出令人惊叹的建筑设计。
CAD软件在建筑设计和其他各种工程领域中都发挥着重要的作用。
它不仅可以提高设计效率，还可以减少错误和重复工作。
因此，掌握CAD的基本技能对于从事相关行业的人来说十分重要。
希望这篇文章对您有所帮助，让您了解如何使用CAD软件设计简单的建筑平面图。
快速绘制CAD建筑平面图教程
工程制图与计算机绘图
京东大学 飞
机学院
需要解决的几个问题
1、比例问题； 2、线型确定； 3、分层问题； 4、作图顺序。
工程制图与计算机绘图
京东大学 飞机
学院
如何确定作图比例
关于比例
CAD绘图中往往直接采用1:1的比例来绘制图样， 图纸比例由出图时候决定。
解决方法：根据出图比例套用不同大小的图框。 好处：同一个图形可以用在不同比例的多个图纸中。
OFFSET指令结束后的图面
？ ？
？
哪些线 是要用 的？房 间的边 界到底 是哪 ？？？
说明：凡是使用ml指令绘制的多条线，全部为同一实体，必 须用多线编辑命令方可修改，普通编辑指令无效。
工程制图与计算机绘图
京东大学 飞机
学院 经过艰苦的多线编辑指令，终于得到了下面的图形。。。
下一步将要开门窗洞口，还要再次反复地给洞口定位和多线编辑？？？
工程制图与计算机绘图
京东大学 飞机
学院
A计划特别小贴士
类似于手工绘图。缺点是当改变出图比例时候将会影响到出图线条 的宽度，故并不常用。
工程制图与计算机绘图
京东大学 飞机学
院 如何确定图线线型（二）
关于线条的类型
建筑图纸中也采用不同类型的线条来表达不同的内容。
解决方法一： 利用不同的图层设置为不同的类型，例如center层设置线型为
“DOTE”,绘制线条时候以层为准，线型设为“BYLAYER”即随层。
解决方法二： 直接定义各条线条的类型，类似于手工绘图。缺点是难以成批
修改，故极不常用。
工程制图与计算机绘图
京东大学 飞机学
院 如何确定图线线型（三）
关于线条的显示
cad建筑平面图怎么画
cad建筑平面图怎么画CAD建筑平面图是建筑设计中常见的一种表达方式，通过使用CAD软件进行绘制，可以准确、快捷地展示出建筑物的布局和各个空间的大小关系。
本文将从准备工作、图纸建立、建筑元素标注等几个方面介绍CAD建筑平面图的绘制方法。
首先，绘制CAD建筑平面图之前，我们需要进行一些准备工作。
首先是确定绘图的比例尺，根据实际情况选择合适的比例尺，一般常用的有1:100、1:200等。
其次是收集建筑设计相关的资料和数据，包括平面布局图、建筑尺寸、功能分区等。
这些资料将成为我们绘制CAD建筑平面图的基础。
接下来，我们开始进行CAD建筑平面图的图纸建立。
打开CAD软件，创建一个新的图纸。
首先，我们需要设置合适的图纸尺寸和打印比例。
在CAD软件中，可以选择标准的图纸尺寸，也可以根据需要设置自定义的图纸尺寸。
接着，我们需要设置图纸的打印比例，确保图纸的尺寸在比例尺范围内。
在CAD建筑平面图的绘制过程中，我们需要合理选择使用的工具和命令。
首先，我们可以使用线段工具绘制建筑物的外轮廓。
根据建筑设计图纸上的尺寸和比例，通过绘制连接各个点的直线来完成建筑物的外围轮廓。
接着，我们可以使用矩形工具绘制建筑物内部的空间布局。
根据功能分区图，通过绘制矩形来表示不同的房间、走廊和门窗的位置。
此外，我们还可以使用圆形、椭圆形等工具来绘制建筑物中的柱子、墙角等特殊元素。
在绘制建筑平面图过程中，标注建筑元素是非常重要的一步。
首先，我们可以使用文字工具添加文字标注，标注建筑物的名称和房间的功能。
其次，我们可以使用尺寸工具标注建筑物的各个尺寸，包括房间的长度、宽度和高度等。
通过合理的尺寸标注，可以方便后续的施工和检查工作。
此外，还可以使用箭头工具和注释工具添加其他需要强调的信息。
除了建筑元素的标注，CAD建筑平面图还可以添加一些其他的细节信息，例如符号图例和图纸说明。
符号图例可以说明各种建筑元素的含义和规格，使得图纸更加易读且一目了然。
高级CAD绘图技巧与实例分享
高级CAD绘图技巧与实例分享在CAD软件中，使用一些高级技巧能够帮助我们更加高效地完成绘图工作。
本文将分享一些实用的CAD绘图技巧，并提供一些实例，帮助大家更好地理解和运用这些技巧。
1. 使用快捷键熟练使用CAD软件的快捷键能够极大提高绘图效率。
比如，通过按下L键可以直接启用直线工具，按下C键可以启用圆弧工具等等。
掌握这些快捷键，能够快速地选择和切换工具，大大加快绘图速度。
2. 多用实体命令在绘制过程中，尽量使用CAD软件中的实体命令，而不要使用复杂的图案填充或切割工具。
实体命令能够更好地处理图形的连续性和一致性，并且在后续编辑时更加方便。
3. 使用图层合理使用图层可以使绘图更加清晰和易于管理。
不同的元素可以放置在不同的图层上，便于后续编辑和调整。
同时，在输出时，也可以方便地对图层进行控制，按需打印或导出。
4. 利用CAD库CAD库是一个存储各种已绘制图形的宝库。
通过使用CAD库，我们可以方便地插入和调整常用的图形元素，无需重复绘制。
此外，我们也可以创建自己的CAD库，将常用的图形元素保存其中，以备日后使用。
5. 使用捕捉和追踪功能CAD软件中的捕捉和追踪功能可以帮助我们更精确地定位和绘制物体。
通过开启捕捉与追踪功能，我们可以轻松地将绘图元素对齐和定位到某个确切的位置，避免出现绘图误差。
6. 控制对象属性CAD软件中的对象属性指的是线条颜色、线宽、图案填充等等。
在绘图过程中，根据需要，我们可以调整不同对象的属性，使绘图更美观和易于理解。
同时，在后续编辑和调整中，也可以方便地修改对象的属性。
下面，我们将通过几个实例来展示上述CAD绘图技巧的具体应用：实例一：制作建筑平面图在CAD软件中，通过使用直线工具、面工具以及图层管理等技巧，我们可以方便地绘制建筑平面图。
通过合理设置图层和捕捉功能，我们可以轻松绘制出建筑的轮廓、墙体和门窗等元素。
实例二：绘制机械零件图对于机械设计师来说，绘制零件图是日常工作的一部分。
CAD绘制建筑平面图
CAD绘制建筑平面图CAD绘制建筑平面图：掌握现代设计技术的必备技能随着计算机辅助设计（CAD）技术的不断发展，越来越多的建筑师和设计师开始使用CAD软件进行建筑平面图的绘制。
这项技术不仅提高了设计效率，还带来了更高的精确度和更好的视觉效果。
本文将介绍CAD绘制建筑平面图的基础知识和实用技巧。
首先，让我们了解一下CAD绘制建筑平面图的基本步骤。
通常，我们会先创建一个新的CAD文件，然后设置绘图单位和绘图比例。
接下来，我们会使用直线、矩形和圆形等基本图形元素来绘制建筑平面图。
最后，我们会对图形进行标注、填充和渲染，以完善整个设计。
在掌握基本步骤之后，以下是几个实用的技巧和建议，以帮助您更好地绘制建筑平面图：1、熟悉并掌握CAD软件的基本操作：熟练掌握命令行、工具栏和菜单栏中的各项功能，将大大提高您的绘图效率。
2、使用合适的绘图单位和比例：根据设计图纸的要求，选择合适的绘图单位和比例。
这将有助于确保绘制的精确度和清晰度。
3、利用图层进行管理：将不同的图形元素（如墙体、门窗、家具等）放在不同的图层上，这样可以方便地隐藏或显示某些图层，从而更好地管理和编辑图形。
4、合理使用标注和注释：对图形进行适当的标注和注释，以便更好地表达设计意图和相关信息。
5、保存和管理图纸：定期保存图纸，并使用版本控制软件（如Git）进行管理，以避免数据丢失和版本混乱。
总之，掌握CAD绘制建筑平面图是一项非常重要的技能，它将帮助大家更好地表达设计理念，提高设计效率和质量。
希望本文能对大家有所帮助。
绘制楼梯标准层平面图本文将详细介绍如何绘制楼梯标准层平面图。
通过了解楼梯标准层平面图的定义、作用、制作流程和注意事项，读者将能够更好地理解和掌握绘制楼梯标准层平面图的技巧和方法。
一、楼梯标准层平面图的定义与作用楼梯标准层平面图是一种用于表示楼梯在建筑物标准层中的布置和设计的图纸。
它展示了楼梯的位置、尺寸、形状以及与其他建筑元素之间的关系，是建筑设计中不可或缺的一部分。
快速绘制CAD建筑平面图的方法
快速绘制CAD建筑平面图的方法CAD软件是建筑设计师们必备的工具之一。
它可以帮助我们快速而准确地绘制建筑平面图。
在这篇文章中，我将与大家分享一些快速绘制CAD建筑平面图的方法和技巧。
首先，选择正确的图层是非常重要的。
在开始绘制之前，我们需要在CAD软件中创建多个图层。
例如，我们可以创建一个用于绘制墙体的图层，一个用于绘制窗户和门的图层，一个用于绘制家具的图层等等。
这样做可以方便我们对不同元素进行编辑和管理。
接下来，我们需要使用CAD软件的绘图工具来绘制建筑平面图的基本轮廓。
例如，我们可以使用直线工具绘制墙体，使用矩形工具绘制房间的轮廓。
在进行绘制时，可以借助CAD软件的辅助吸附功能，确保绘制的线条和图形准确无误。
一旦基本轮廓绘制完成，我们可以开始添加更多的细节。
例如，我们可以使用CAD软件中的偏移工具，将墙体向内或向外偏移一定距离，以绘制窗户和门的位置。
我们还可以使用CAD软件中的数组工具，将相同的元素以规律的间距进行复制，快速完成家具的布置。
此外，为了使建筑平面图更加清晰明了，我们可以使用CAD软件中的图层管理功能进行适当的调整。
例如，我们可以将墙体、窗户和门等元素分别放置在不同的图层中，通过打开或关闭相应的图层来进行查看或编辑。
这样做可以使我们更加高效地进行绘制和修改。
另外，CAD软件还提供了一些绘图命令和插件，可以帮助我们快速创建一些常见的建筑元素。
例如，我们可以使用CAD软件中的楼梯命令，快速绘制出楼梯的形状和尺寸。
我们还可以使用CAD软件中的标注工具，添加文字和尺寸标注，提供更多的绘图信息。
最后，在完成建筑平面图绘制后，我们可以使用CAD软件的渲染功能，为图纸添加一些材质和色彩，使其更加逼真。
通过使用CAD软件中的光照和材质效果，我们可以模拟建筑的真实环境，并帮助客户更好地理解我们的设计意图。
综上所述，快速绘制CAD建筑平面图需要正确选择图层，利用绘图工具绘制基本轮廓，添加细节，并合理利用CAD软件的辅助功能和绘图命令。
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网－竖向轴线的绘制
轴线网图
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网－轴线的修剪与局部增加 某些轴线过长或过短，通过拉伸命令进行拉长或压缩。轴线全部贯穿图 形，会影响绘制图形的视线，可用修剪命令或打断命令，适当处理中间 部分的轴线，修改成下图所示。
字体为大字体Hztxt.shx，字高为300，如没有Hztxt.shx字体，可将 此字体文件拷贝到AutoCAD的字库中。
建筑CAD绘图平面图详细讲解绘制
4.1 设置绘图环境
4.1.4文字样式设置
建筑CAD绘图平面图详细讲解绘制
子任务一 设置绘图环境
5.模板文件的创建 绘图环境设置完成后，将此文件保存为一个建筑平面图模板，以备今后
建筑CAD绘图平面图详细讲解绘制
4.2 绘制建筑平面图
4.2.1绘制轴线网及标注编号 （1）绘制轴线网
建筑CAD绘图平面图详细讲解绘制
4.2 绘制建筑平面图
4.2.1绘制轴线网及标注编号 （1）绘制轴线网－横向轴线的绘制 通过使用拷贝命令绘制其它轴线，操作步骤为：
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网 绘制轴线时，如屏幕上出现的线型为实线,则可以执行“格式|线型” 命令，弹出“线型管理器对话框”，单击对话框中的“显示细节” 按钮，在“全局比例因子”中将其设置,如设置为100，即可将点画 线显示出来，如图所示。还可以用线型比例命令LTScale命令进行 调整。 在“全局比例因子”中设置的值越大，线的间隙越大。用细讲解绘制
《利用CAD进行快速建筑平面图设计》
《利用CAD进行快速建筑平面图设计》
在建筑设计领域，计算机辅助设计软件（CAD）是不可或缺的工具，能够极大地提高设计效率并确保设计准确性。
本文将介绍如何利用CAD软件快速创建建筑平面图，让设计过程更加高效流畅。
CAD软件在建筑设计中的重要性
CAD软件在建筑设计中扮演着重要角色，它不仅可以帮助设计师快速绘制平面图，还能够进行精确的尺寸测量、图层管理和设计修改。
通过CAD软件，建筑师可以更加专注于设计创意，而不是繁琐的绘图工作。
快速建筑平面图设计的步骤
1.创建新项目
在CAD软件中打开一个新项目，设置好绘图单位和比例，确保在开始设计时准确度高。
2.绘制外墙轮廓
利用CAD软件的绘图工具，绘制建筑外墙的轮廓。
确保轮廓的准确性和比例。
3.添加内部隔墙和门窗
绘制建筑内部的隔墙、门窗等元素，根据需要调整布局和尺寸。
4.添加标注和尺寸
在平面图上添加文字标注、尺寸标识，确保设计的清晰易懂。
5.设定图层和样式
合理设置CAD软件中的图层，使用不同颜色和线型区分不同元素，提
高图纸的可读性。
6.完善细节
检查设计，确保每个细节都准确无误，包括墙体厚度、门窗尺寸等。
通过CAD软件进行建筑平面图设计，可以显著提高设计效率，减少错
误和重复工作。
建筑师可以快速绘制、修改和共享设计，从而更好地与团队合作和理解建筑设计意图。
利用CAD软件，建筑设计变得更加高效和精准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD快速绘制建筑平面图的技巧与实例
在建筑设计和室内设计领域，CAD（计算机辅助设计）软件是一个
不可或缺的工具。
它通过数字化的方式，可以帮助设计师们更快速、
更准确地创建建筑平面图。
本文将介绍一些CAD绘制建筑平面图的技巧，并通过实例进行说明。
首先，定好图纸的比例是非常重要的。
在CAD软件中，常见的比
例有1:100、1:200、1:500等。
我们需要根据项目的实际情况选择合适
的比例，以确保图纸的准确度和清晰度。
其次，在开始绘制平面图之前，我们需要将平面图的轮廓绘制出来。
一般来说，建筑平面图的轮廓包括墙壁、门窗、楼梯等等。
在CAD软
件中，我们可以使用直线工具、多边形工具和矩形工具来绘制这些轮廓。
通过点击鼠标来确定轮廓的拐点和长度，我们可以很方便地创建
出整个建筑物的轮廓。
同时，CAD软件还提供了对称绘制、偏移绘制
等功能，可以更好地应对不同形状和比例的建筑物。
接下来，我们需要将平面图划分为不同的区域。
这些区域可以代表
不同的功能区，如客厅、卧室、厨房等。
在CAD软件中，我们可以使
用矩形工具和多边形工具进行绘制。
通过划分区域，我们可以更好地
了解建筑平面图的结构和功能布局。
在CAD软件中，我们还可以快速添加建筑物的细节信息。
例如，
我们可以添加门窗的位置、大小和材料，以及家具的摆放位置。
这些
细节信息可以帮助我们更好地了解建筑物的整体设计和布局。
除此之外，CAD软件还提供了丰富的工具和功能，以帮助我们更加高效地绘制建筑平面图。
例如，图层管理功能可以将不同的图形元素分别放置在不同的图层上，方便后期编辑和修改。
渲染功能可以将平面图中的各个元素进行着色，以提供更真实的呈现效果。
此外，CAD 软件还提供了快捷键和命令行操作，可以大大提高绘图的速度和准确度。
通过上述的技巧和CAD软件提供的功能，我们可以快速而准确地绘制建筑平面图。
下面，我们以一个实例来进行说明。
假设我们要绘制一栋两层的住宅平面图。
我们先在CAD软件中创建一个新的图纸，并设置比例为1:100。
接下来，我们使用直线工具在图纸上绘制建筑物的轮廓，包括外墙、门窗和楼梯。
然后，我们使用矩形工具和多边形工具将平面图划分为客厅、卧室、厨房等不同的区域。
最后，我们可以添加门窗的位置和大小、家具的摆放位置等细节信息。
完成这些步骤后，我们就成功地绘制出了建筑平面图。
总之，CAD软件是绘制建筑平面图的一种强大工具。
通过合理利用CAD软件提供的技巧和功能，我们可以快速、准确地绘制出建筑平面图。
这对于建筑设计师和室内设计师来说，无疑是一项非常有价值的技能。
希望本文介绍的技巧和实例能对读者有所帮助。
让我们一起在CAD的世界中创造出更多美丽的建筑平面图吧。
