彩钢板安装规范完整版
彩钢板安装
彩钢板安装一、单层彩钢板安装1.1 单层屋面彩钢板的安装A、单层屋面彩钢板的基本安装原则a.第一块板安装时，必须校核与结构轴线的平行度。
安装过程中严格控制彩钢板在檐口和屋脊处的直线度，以及坡面两侧彩钢板的波峰直线度。
b.屋面彩钢板单坡如有搭接缝，则其搭接点必须设置在檩条处，且搭接长度要≥250mm。
屋脊外、内盖板的搭接长度应≥200mm；外盖板要求在搭接区域的内层涂透明中性密封硅酮胶。
严禁在彩钢板的表面涂胶。
c.安装屋脊内盖板时，先用双面胶带与檩条初步固定，最终通过屋面板的自攻螺钉固定。
屋脊外盖板用防水铝铆钉与屋面彩钢板直接固定。
B、单层屋面彩钢板的安装方法a.屋面板安装时，首先确定安装起始点，该点的确定根据现场情况确定，一般选择从一侧山墙往另一侧山墙安装。
安装时还应用拉线拉出檐口控制基准线，并每隔15m设一控制网线。
b.屋面彩钢板的安装：直接在彩钢板的外表面用防水自攻螺钉固定，螺钉横向固定在两块彩钢板的搭接波峰上和板宽的中间波峰上。
在檐口处必须在每个波峰上安装防水自攻螺钉，起到加强抗风能力的作用。
c.在安装过程中，应随时校正彩钢板的直线度。
1.2 单层墙面彩钢板的安装基本工序：墙脚泛水板→正、背立面的墙面彩钢板→山墙面彩钢板→墙角包角板、山墙泛水板和门、窗包角板。
A、墙面板安装时，首先确定安装起始点，一般选择从墙侧的一端往另一端安装。
B、第一块板安装时，必须控制水平的直线度和竖向的垂直度，并应先行安装好墙脚的泛水板。
C、在安装过程中，可先用拉线拉出控制基准线，并每隔15m左右设一控制网线来调整水平的直线度；垂直度则可通过磁力线锤等工具来完成。
D、墙面彩钢板如有搭接缝，其搭接处必须设置在檩条处，搭接长度应≥100mm。
E、进行山墙面彩钢板、墙角、墙脚和门窗包角板的施工时，对有缝隙或搭接处要涂透明中性密封硅酮胶密封。
F、外墙面板的固定螺钉应使用拉线进行定位，保证横平竖直、外观整齐。
紧固后随手带上与板材外表面颜色相匹配的装饰帽。
彩钢板安装技术要求

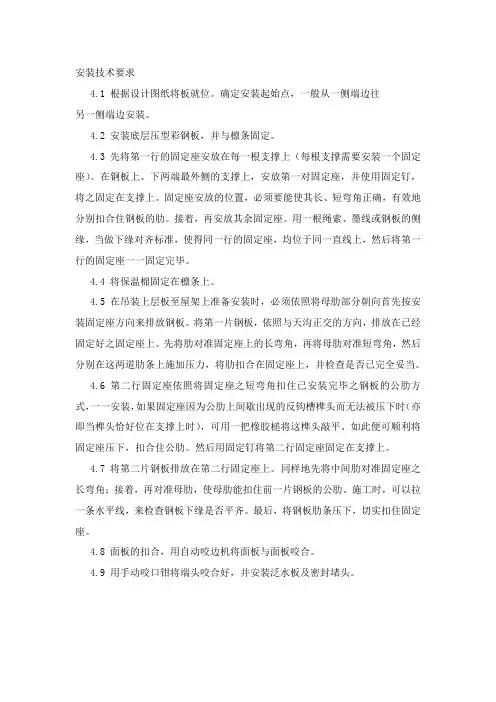

安装技术要求4.1 根据设计图纸将板就位。
确定安装起始点，一般从一侧端边往另一侧端边安装。
4.2 安装底层压型彩钢板，并与檩条固定。
4.3 先将第一行的固定座安放在每一根支撑上（每根支撑需要安装一个固定座）。
在钢板上、下两端最外侧的支撑上，安放第一对固定座，并使用固定钉，将之固定在支撑上。
固定座安放的位置，必须要能使其长、短弯角正确，有效地分别扣合住钢板的肋。
接着，再安放其余固定座。
用一根绳索、墨线或钢板的侧缘，当做下缘对齐标准，使得同一行的固定座，均位于同一直线上，然后将第一行的固定座一一固定完毕。
4.4 将保温棉固定在檩条上。
4.5 在吊装上层板至屋架上准备安装时，必须依照将母肋部分朝向首先按安装固定座方向来排放钢板。
将第一片钢板，依照与天沟正交的方向，排放在已经固定好之固定座上。
先将肋对准固定座上的长弯角，再将母肋对准短弯角，然后分别在这两道肋条上施加压力，将肋扣合在固定座上，并检查是否已完全妥当。
4.6 第二行固定座依照将固定座之短弯角扣住已安装完毕之钢板的公肋方式，一一安装，如果固定座因为公肋上间歇出现的反钩槽榫头而无法被压下时（亦即当榫头恰好位在支撑上时），可用一把橡胶槌将这榫头敲平。
如此便可顺利将固定座压下，扣合住公肋。
然后用固定钉将第二行固定座固定在支撑上。
4.7 将第二片钢板排放在第二行固定座上。
同样地先将中间肋对准固定座之长弯角；接着，再对准母肋，使母肋能扣住前一片钢板的公肋。
施工时，可以拉一条水平线，来检查钢板下缘是否平齐。
最后，将钢板肋条压下，切实扣住固定座。
4.8 面板的扣合，用自动咬边机将面板与面板咬合。
4.9 用手动咬口钳将端头咬合好，并安装泛水板及密封堵头。
彩钢板施工规范

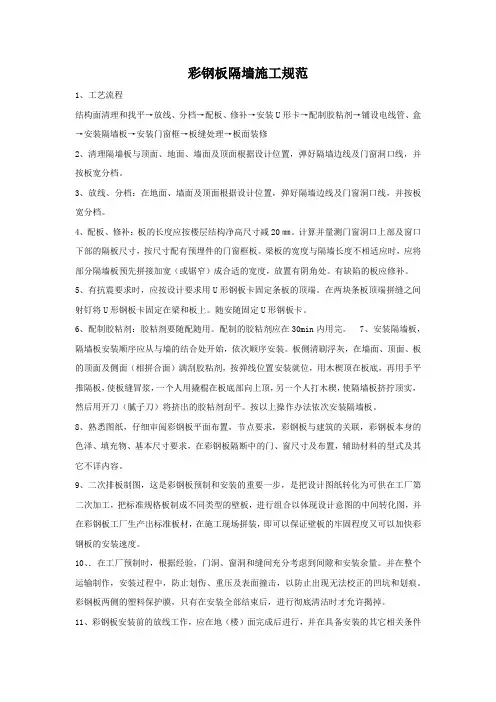

彩钢板隔墙施工规范1、工艺流程结构面清理和找平→放线、分档→配板、修补→安装U形卡→配制胶粘剂→铺设电线管、盒→安装隔墙板→安装门窗框→板缝处理→板面装修2、清理隔墙板与顶面、地面、墙面及顶面根据设计位置，弹好隔墙边线及门窗洞口线，并按板宽分档。
3、放线、分档：在地面、墙面及顶面根据设计位置，弹好隔墙边线及门窗洞口线，并按板宽分档。
4、配板、修补：板的长度应按楼层结构净高尺寸减20㎜。
计算并量测门窗洞口上部及窗口下部的隔板尺寸，按尺寸配有预埋件的门窗框板。
梁板的宽度与隔墙长度不相适应时，应将部分隔墙板预先拼接加宽（或锯窄）成合适的宽度，放置有阴角处。
有缺陷的板应修补。
5、有抗震要求时，应按设计要求用U形钢板卡固定条板的顶端。
在两块条板顶端拼缝之间射钉将U形钢板卡固定在梁和板上。
随安随固定U形钢板卡。
6、配制胶粘剂：胶粘剂要随配随用。
配制的胶粘剂应在30min内用完。
7、安装隔墙板，隔墙板安装顺序应从与墙的结合处开始，依次顺序安装。
板侧清刷浮灰，在墙面、顶面、板的顶面及侧面（相拼合面）满刮胶粘剂，按弹线位置安装就位，用木楔顶在板底，再用手平推隔板，使板缝冒浆，一个人用撬棍在板底部向上顶，另一个人打木楔，使隔墙板挤拧顶实，然后用开刀（腻子刀）将挤出的胶粘剂刮平。
按以上操作办法依次安装隔墙板。
8、熟悉图纸，仔细审阅彩钢板平面布置，节点要求，彩钢板与建筑的关联，彩钢板本身的色泽、填充物、基本尺寸要求，在彩钢板隔断中的门、窗尺寸及布置，辅助材料的型式及其它不详内容。
9、二次排板制图，这是彩钢板预制和安装的重要一步，是把设计图纸转化为可供在工厂第二次加工，把标准规格板制成不同类型的壁板，进行组合以体现设计意图的中间转化图，并在彩钢板工厂生产出标准板材，在施工现场拼装，即可以保证壁板的牢固程度又可以加快彩钢板的安装速度。
10、．在工厂预制时，根据经验，门洞、窗洞和缝间充分考虑到间隙和安装余量。
并在整个运输制作，安装过程中，防止划伤、重压及表面撞击，以防止出现无法校正的凹坑和划痕。
(完整版)彩钢板安装方法
一、安装放线由于彩钢板屋面和墙面板是预制装配结构，故安装前的放线工作对后期安装质量起到保护作用，不可忽视。
1、安装放线前应对安装面上的已有建筑成品进行测量，对达不到安装要求的部分提出修改。
对施工偏差作出记录，并针对偏差提出相应的安装措施。
2、根据排版设计确定排板起始线的位置。
屋面施工中，先在檩条上标定出起点，技沿跨度方向在每个檩条上标出排板起始点，各个点的连线应与建筑物的总轴线相垂直，而后在板的宽度方向每隔几块板继续标注一次，以限制和检查板的宽度安装偏差积累。
同样墙板安装也应用类似的方法放线，除此之外还应标定其支承面的垂直度，以保证形成墙面的垂直平面。
3、屋面板及强面板安装完毕后应对配件的安装做二次放线，以保证檐口线、屋脊线、窗口、门口和转角线等的水平直度。
忽视这种步骤，仅用目测和经验的方法，是达不到安装质量要求的。
二、板材吊装彩钢板压型板和夹芯板的吊装方法很多，如汽车吊吊升、塔吊吊升、卷扬机吊升和人工提升等方法。
1、塔吊、汽车吊的提升方法，多使用吊装钢梁多点提升。
这种吊装法一次可提升多块板，但往往在大面积工程中，提升的板材不易送到安装点，增大了屋面的长距离人工搬运，屋面上行走困难，易破坏已安装好的彩钢板，不能发挥大型提升吊车大吨位提升能力的特长，使用率低，机械费用高。
但是提升方便，被提升的板材不易损坏。
2、使用卷扬机提升的方法由于不用大型机械，设备可灵活移动到需要安装的地点，故而方便而又价低。
这种方法每次提升数量少，但是屋面运距短，是一种被经常采用的方法。
3、人工提升的方法也常用于板材不长的工程中，这种方法最方便和低价，但必须谨慎从事，否则易损伤板材，同时使用的人力较多，劳动强度较大。
4、提升特长板用以上几种方法都较困难，人们创造了钢丝滑升法。
这种方法是在建筑的山墙处设若干道钢丝，钢丝上设套管，彩钢板置于钢管上，屋面上工人用绳沿钢丝拉动钢管，则特长板被提升到屋面上，而后由人工搬运到安装地点。
三、板材安装1、实测安装板材的实际长度，按实测长度核对对应板号的板材长度，需要时对该板材进行剪裁。
彩钢施工规范
彩钢施工规范
彩钢板由金属基板和有机涂层薄板组成，具有美观、耐腐蚀、强度高、施工方便等优点，广泛应用于建筑屋面和墙体。
为了确保彩钢施工质量，提高建筑物的使用寿命和安全性，下面介绍了彩钢施工规范。
1. 施工前准备
在进行彩钢板施工前，应做好以下准备工作：
•确认设计图纸和相关规范要求。
•检查彩钢板和配件的数量和质量。
•清理施工现场，确保安全通道畅通。
•准备施工所需的设备和工具。
2. 彩钢板安装
2.1. 材料搭接
•彩钢板安装时应按照设计要求进行搭接，搭接处应密封处理。
2.2. 螺栓
•彩钢板固定应采用不锈钢螺栓，并保持紧固力适中。
2.3. 钻孔
•钻孔位置应准确，孔径应与螺栓直径匹配，孔边应整洁无毛刺。
2.4. 壁厚
•彩钢板的壁厚应符合设计要求，施工过程中应避免损坏彩钢板表面。
3. 彩钢板涂层
3.1. 涂层选择
•彩钢板涂层应选择防腐蚀性能好的材料，保证涂层均匀牢固。
3.2. 涂装要求
•涂层应厚度均匀，无气泡、流挂、脱落等现象。
4. 施工验收
•施工完毕后应进行验收，确认彩钢板安装、固定、涂装等符合设计要求和规范要求。
结语
彩钢板施工规范的执行对于建筑物的安全和美观具有重要意义。
施工过程中要严格按照规范要求进行操作，确保施工质量和工程安全。
希望以上内容对彩钢施工规范有所帮助。
设计彩钢板工程施工规范
设计彩钢板工程施工规范一、总则彩钢板是一种由彩涂钢板和聚氨酯、聚苯乙烯等保温材料组合而成的新型建筑材料，具有轻质、高强度、防火、保温、隔热等特点，被广泛应用于工业厂房、仓库、商业建筑等领域。
为了保证彩钢板工程施工质量，特制定彩钢板工程施工规范，以便工程施工人员正确、规范地进行工程施工。
二、施工前准备1. 确认设计图纸在开始施工前，施工单位应确认彩钢板工程的设计图纸，对工程的尺寸、结构、材料等进行充分了解，确保施工按照设计要求进行。
2. 准备施工材料施工前，施工单位应准备好所需的彩钢板、保温材料、钢结构、密封胶、螺丝等施工材料，并对材料进行检查，确保质量符合要求。
3. 安全防护在施工前，施工单位应对施工现场进行严格的安全检查和防护措施，包括搭建安全围护、设置安全警示标志、安装安全网等，确保施工现场的安全。
4. 人员培训施工单位应对参与施工的人员进行相关的培训，确保施工人员了解彩钢板工程的施工要求和安全规范，提高工作技能，减少施工事故发生的可能性。
三、施工工艺1. 钢结构搭设在进行彩钢板工程施工前，需要先进行钢结构的搭设。
在进行钢结构搭设时，应根据设计要求，合理安排梁柱的布置和固定方式，严格按照规范进行搭设。
2. 彩钢板安装彩钢板的安装是整个工程中的关键环节。
在进行彩钢板安装时，应先对彩钢板进行验收，确保彩钢板质量符合要求。
然后根据设计要求进行彩钢板的位置布置和固定，采用正确的安装方法，严格控制板与板之间的连接结合。
3. 保温材料填充在进行彩钢板工程施工时，需要填充保温材料。
对于聚氨酯、聚苯乙烯等保温材料，应根据设计要求进行填充，采用专用设备进行填充，确保保温材料的均匀性和紧密性。
4. 密封胶处理在彩钢板的安装过程中，需要对板与板之间的连接部位进行密封处理。
采用专用的密封胶，对连接部位进行密封处理，确保板与板之间的连接牢固、防水。
5. 附件安装在彩钢板工程施工中，还需要对附件进行安装。
包括雨水系统、采光天窗、门窗等附件的安装，应按照设计要求进行安装，确保附件的功能完好。
净化厂房彩钢板安装规范
净化厂房彩钢板安装规范
净化车间彩钢板选用要求根据规范要求，净化车间的围护结构和室内装修，应选用气密性良好，且在温度、湿度变化的作用下变形小的材料，并要求墙壁和顶棚的表面光洁、平整、不起灰、不落尘、耐腐蚀、耐冲击、易清洗、避免眩光的材料。
本方案采用聚苯夹芯彩钢板：
1、彩钢板应选用阻燃型企口聚苯乙烯夹心彩钢板，涂层钢板表面色泽一致，无磕碰划伤等缺陷，其外表面覆有塑料保护膜。
2、彩钢板的基板厚度选用0.5mm基板。
3、彩钢板的整体强度要好，芯料不能外露，安装后，不扭曲，不变形。
4、吊顶用彩钢板，应吊装牢固，能满足检修人员的行走强度，整体装配后的彩钢板洁净室正压送风时，不得有变形。
5、无论是吊顶、隔墙、还是门窗，拼接处采用洁净室专用的密封胶密封，确保洁净室非常良好的气密性。
彩板安装方案2
彩板安装方案2一、施工方法、工艺程序及技术措施（一）施工工艺程序（二）施工方法及技术措施检查安装方向（1）、彩板安装一般步骤如下：将彩钢板吊至屋顶支架上准备铺板时，必须确保板肋条向上，所有母肋都朝向开始安装屋面的一边。
否则钢板需翻身或掉转180度。
板束应放在檩条支座附近，避免放在跨中。
安装第一块板时要特别小心，确保位置无误，与其它构件关系准确时方可固定。
第一块板就位固定之后，沿屋面坡脚线拉一根绳索。
此线即为固定线用来加快其后续钢板安装并便于校正。
然后，在安装过程中，对固定好的屋面还要随时检查。
可以通过测量已固定好的钢板在屋顶和屋面边缘的横向宽度来确定位置是否准确。
这样就能保证控制任何钢板位置出现蠕变或扇状的倾向。
在安装进行到了每跨一半的时候，还应测量已固定好的屋面上、下两端分别到尚未安装的屋面边缘的距离。
这样就可以查出固定好的板是否与轴线平行。
如果需要调整，在铺设和固定后续钢板时可以稍微偏转，直至与轴线平行时为止。
（2）、搬运及一般注意事项a、安装前的存放屋面及墙面板通常被捆扎成束，然后送到施工现场。
如果钢板不是立即使用，必须保证捆束或钢板被整齐的叠放。
如果是露天存放，必须离开地面，并用防雨布遮盖，以避免雨水淋湿或受潮。
任何包装好的捆束或整齐堆放的钢板表面，都不允许被淋湿。
这是因为毛细管吸水作用或风吹，雨水或冷凝水很容易渗入板之间的空隙。
凝聚在钢板间的水分，通常不会轻易蒸发掉，因而导致面漆老化，减少使用寿命或影响外观。
b、施工现场的搬运此工程可以用吊车直接将钢板捆束吊到屋面结构上，以缩短搬运时间。
长度较长的捆束，应使用钢管及绳索吊装。
手工搬运时必须严格按公司要求的正确搬运方法进行。
c、在屋面钢板上行走当沿着屋面钢板的纵向行走时应该踩在凹槽（波谷）部分，当沿着与肋条垂直的方向行走时，应尽量将脚步落在檩条附近。
一般来说应尽量将体重分布于脚底，而不是过分集中在脚尖或脚跟上。
尽量穿软底鞋，同时应避免鞋底带纹路的鞋子，因为它们经常会粘上小石子等杂物。
(完整版)彩钢板施工工艺
一、施工安装流程图：1、安装工艺流程：彩钢板加工压制——磨边——钻孔——预埋件加工制作焊接——钻孔——除锈一刷漆——预埋件安装——彩板压制——彩板安装——清理屋面——竣工验收。
2、材料进场（1）材料进场，厂商应附原厂出厂材质检验证明。
（2）检验压型钢板的规格、尺寸、厚度。
（3）检验各式收边料规格、尺寸、厚度。
（4）检验零配件（自攻螺丝、拉铆钉、胶等）。
（5）压型钢板外观不得有拖拉伤痕、色斑，表面膜层磨损、扭曲、污染、色差、翘角等现象。
（6）材料进场时，应堆放在建设单位指定之区域，同时施工单位自行负责该部分材料的安全措施，材料应有适当之包装，以免损毁。
2、吊运（1）材料进场设置指定地点前，须分批、分类另放，不能立即使用时应整齐堆放并以帆布或胶布覆盖。
（2）地面堆放材料时，为保持干燥必须铺设枕木（枕木高 6公分以上），材料不得接触地面，枕木间距不得大于 3公尺。
3、材料吊上钢屋架施工要点：（1）放置钢板至钢屋架上，吊放钢板前，须先设置挡板防止钢板滑落。
（2）材料吊运至钢屋架时，吊杆上系住彩色钢板之垂直系带间距不（每捆重不得得大于 6公尺，两端须加斜向吊带，以防止滑落。
大于 2 吨）。
（3）保持平稳缓缓吊升，吊车作业范围内，非吊装人员不得靠近。
（4）吊升过程中，彩钢板垂直系带如有松脱，应放下重新调整后再吊升。
（5）彩钢板缓缓下降，待吊车人员控制定位（檐口挡板）后，依序放下。
（6）材料吊至钢屋架后，所有皮肋须朝上，板面应朝同一方向（便于安装，除阴肋扣合），并应以尼龙绳固定于钢主架上（不得放置于檩条中央）。
4、彩色压型钢板铺设及固定屋面彩钢板铺设顺序，原则上是由东向西 ,由常年风尾方向起铺。
其屋面板安装允许偏差值为：压型金属板波纹线对屋脊的垂直度为Ｌ /800且不大于 25mm；檐口相邻两块压型金属板端部错位允许偏差： 6.0mm；压型金属板卷边板件最大波浪高允许偏差： 4.0mm;高度＞ 70mm时，板之间搭接长度不小于 120mm。
彩钢板安装方案
彩钢板安装方案彩钢板是一种具有轻质、高强度、防火、防腐、美观的新型建筑材料，广泛应用于工业厂房、仓库、商业建筑和住宅等领域。
为了确保彩钢板的安装质量，提高施工效率，以下是彩钢板安装的详细方案。
一、材料准备1. 彩钢板：根据工程需求确定彩钢板的规格和颜色，确保采购到与设计要求相符的彩钢板。
2. 配件：包括螺丝、螺母、垫片等安装所需配件，保证配件的合适尺寸和质量。
3. 工具：包括电钻、螺丝刀、工具箱等常用工具，以及梯子、脚手架等辅助工具。
二、施工准备1. 现场勘测：根据设计图纸，对彩钢板的安装位置进行测量和标注，确定安装的起始点和方向。
2. 施工组织：合理安排施工人员，明确各自的职责和工作任务，保证施工过程的协调进行。
3. 安全防护：施工现场应设置明显的警示标志，施工人员应配备个人防护用品，如安全帽、手套和安全带等。
三、彩钢板安装步骤1. 形状校验：检查彩钢板的形状是否符合要求，确保彩钢板的平整度和尺寸精度。
2. 钻孔：根据彩钢板的设计要求和定位标记，在需要安装的位置进行钻孔，确保孔位准确。
3. 安装彩钢板：使用螺丝和螺母将彩钢板固定在预先钻好孔的位置，保持彩钢板与结构的紧密连接。
4. 压顶处理：在连接处使用专用的压顶工具对彩钢板进行压顶处理，确保连接处的平整度和密封性。
5. 拼缝处理：对于需要拼缝的彩钢板，使用专用的密封胶进行封缝处理，防止漏水和风雨侵蚀。
四、质量控制1. 检查验收：在彩钢板安装完成后，进行全面的检查和验收，确保彩钢板的固定牢固、表面光洁无损。
2. 防腐处理：对彩钢板的切边和孔洞进行防腐处理，延长彩钢板的使用寿命。
3. 清洁保养：定期清洁彩钢板表面的灰尘、污渍，保持彩钢板的美观和光亮。
以上就是彩钢板安装的方案。
在实际施工过程中，施工人员应严格按照方案操作，并遵守相关安全规范，确保施工的安全和质量。
彩钢板安装的质量将直接影响到建筑的整体性能和寿命，因此务必做到精细化施工，达到预期的效果。
彩钢岩棉夹芯板的完全安装手册
彩钢岩棉夹芯板的完全安装手册1. 准备工作在安装彩钢岩棉夹芯板之前，需要进行以下准备工作：- 确定安装位置和尺寸：根据实际需求确定彩钢岩棉夹芯板的安装位置和尺寸。
- 检查材料完整性：检查彩钢岩棉夹芯板及安装所需的配件是否完好，并清理表面的尘土和杂物。
- 准备安装工具：准备好所需的安装工具，如螺丝刀、电钻、锤子等。
2. 安装步骤步骤1：固定彩钢岩棉夹芯板1. 将彩钢岩棉夹芯板放置在安装位置上。
2. 使用螺丝刀或电钻，将彩钢岩棉夹芯板固定在安装位置上。
确保螺丝牢固，并均匀分布于夹芯板边缘和中心位置。
步骤2：连接彩钢岩棉夹芯板1. 将第二块彩钢岩棉夹芯板对准第一块夹芯板的边缘，确保板材之间没有间隙。
2. 使用螺丝刀或电钻，将第二块夹芯板与第一块夹芯板连接。
确保螺丝牢固，并均匀分布于连接处。
步骤3：修整彩钢岩棉夹芯板1. 使用锤子轻击夹芯板的边缘，确保板材之间紧密连接。
2. 检查夹芯板的表面是否平整，如有凹凸不平的地方，使用锤子轻轻敲打，使其平整。
步骤4：完成安装1. 检查彩钢岩棉夹芯板的固定是否牢固，没有松动的地方。
2. 清理安装过程中产生的垃圾和杂物。
3. 安装完成后，对彩钢岩棉夹芯板进行最后的检查，确保没有遗漏或错误。
3. 注意事项在安装彩钢岩棉夹芯板时，需要注意以下事项：- 安装过程中要小心操作，避免对彩钢岩棉夹芯板造成损坏。
- 确保夹芯板与其他结构物的连接紧密，避免漏风或漏水。
- 遵循相关安全规范，佩戴适当的个人防护装备。
- 如需更详细的安装步骤或有特殊要求，请参考彩钢岩棉夹芯板的产品说明书或咨询专业人士。
以上是彩钢岩棉夹芯板的完全安装手册，希望对您有所帮助！。
彩钢工程施工安装规范
彩钢工程施工安装规范一、引言彩钢板是一种具有优良性能和广泛用途的新型建筑材料，被广泛应用于工业厂房、仓库、超市、体育馆等建筑领域。
彩钢板具有轻质、高强、隔热、防水、耐腐蚀等优点，因此得到了工程界的推崇和广泛应用。
而彩钢工程的施工安装质量对建筑整体性能及使用安全起着重要作用。
因此，制定彩钢工程施工安装规范，对保障工程质量、确保使用安全具有重要意义。
二、施工前准备1. 技术人员资格要求：彩钢工程施工安装涉及多个专业，技术人员应具备相应的资格证书，并有相关施工经验。
2. 施工方案确认：施工前应制定详细的工程施工方案，包括施工流程、安装标准、质量控制要求等内容，并经相关建设单位、设计单位审核确认后方可施工。
3. 材料准备：在施工前应将所需的彩钢板、衬筋、衬垫、螺栓等材料进行统一采购，并按照规定进行验收和分类储存，以确保施工资料的充足性和质量。
4. 施工方案编制：由专业技术人员对施工现场进行踏勘，编制施工方案，确定工程施工要点和注意事项。
三、施工过程1. 基础准备：在进行彩钢板安装前，需要对基础进行清理、检查、修补和处理，确保基础平整、稳固，满足彩钢板安装的要求。
2. 彩钢板安装：安装彩钢板前，应按照设计要求制作骨架，然后按照预埋螺栓位置的要求进行彩钢板的铺设，同时要注意板与板之间的纵、横向对位和间隙。
3. 彩钢板搭接与固定：彩钢板的搭接应按设计要求进行，搭接处应采用密封垫料，然后对板与板之间、板与骨架之间进行螺栓或自攻螺钉固定。
4. 彩钢板水平垂直：在进行彩钢板的安装过程中，需要对板的垂直度和水平度进行检查和调整，以确保安装质量。
5. 彩钢板切割与加工：在需要进行切割和加工的彩钢板处，应使用专业的切割工具，确保切割面平直、光滑、无毛刺。
6. 彩钢板防腐蚀处理：对于彩钢板的螺栓、切割面、搭接处等需要进行防腐蚀处理，以延长彩钢板的使用寿命。
7. 固定件安装：在安装完成彩钢板后，需要安装脊杆、角铁、排水管等固定件，确保工程整体结构牢固、安全。
彩钢板安装
彩钢板安装彩钢板的材质、厚度应符合国家现行产品标准和设计要求。
1、施工前准备1.1进入现场的所有材料必须有质量文件证明，不合格的产品不准使用。
1.2现场安装的彩钢板必须计划定好堆放的场地，彩钢板运输应轻拿轻放，不得弯折，磕碰，板面不得有划痕或损。
2、彩钢板安装屋面C型檩条安装完成后进行彩钢板安装，其安装程序如下：复合彩板安装→彩板附件安装→打胶→清理板面。
2.1彩钢板安装时应先挂线，保证各安装螺钉及搭接口在一条直线上，各固定钉间距相等，必须使用合格的钻尾钉，每个钉必须打在彩钢板的波槽里，板面不得有起色、挖凹、破损、划痕、钉孔等现象存在，保证整体板面平整、干净。
2.2彩钢板安装前先放线，排版按建筑物长度算出板的块数，算出第一块和最后一块板的宽度，使两侧板宽对称，檐头长度一致通长挂线安装，保证檐口呈直线。
2.3彩钢板板缝应严格按板缝构造施工，屋面夹芯板的板缝要用轻质聚氨脂泡沫填充，或现场聚氨脂发泡。
打钉时一定要对准钢钉安装，保证钢钉力度，不应出现空钉孔。
2.4脊瓦安装应挂线顺风搭接，长度不小于300mm，接缝、拉铆钉与打胶要稳固、严密，保证不漏水。
2.5封边扣条一定要自上而下安装，封头安装要挂线，拉铆钉不小于40mm，泛水板和包角板应牢固密封，钉帽要打胶。
2.6施工中应避免利器碰伤板面、漆面，不得将利器直接放于板上，切割后的铁屑应随时清理，避免划坏漆面，漆面一旦划坏，应采用相应的漆色喷补。
2.7做防雨水雨棚时，应根据现场实际尺寸，准确下料，包边包角时应牢固密封，打好玻璃胶，从而保证不漏水。
2.8现场安装彩板用吊车吊装，加长板要先做好托架，防止局部受力变形，人力搬运时应几个均匀站在板的两侧同时用力，不准只有板的两端受力而中间无受力点现象发生。
彩钢保温材料的注意事项1、彩钢保温材料（超细玻璃棉毡）应在室内存放，材料下方应用木方或木板垫起200毫米以上，整齐码垛。
2、保温材料如在室外存放，除材料下方用木板垫起200毫米外，还应有防雨棚进行遮护，并用彩条布或塑料布等遮盖密封，防止雨、雪侵袭或大风吹散。
彩钢板工程施工规范
彩钢板工程施工规范一、前言彩钢板作为一种新型的建筑材料，因其具有良好的保温、隔热、防火、防潮、轻质、施工方便等特点，在建筑行业中得到了广泛的应用。
为了保证彩钢板工程的施工质量，提高工程效率，制定本规范。
二、施工准备1. 材料准备：彩钢板、彩钢板配件、密封胶、防水剂、螺栓、垫圈等材料应符合国家相关标准要求。
2. 施工工具：电钻、扳手、螺丝刀、切割机、焊接设备、测量工具等。
3. 施工环境：施工现场应清理干净，无杂物、无油污，光线充足，便于施工。
三、施工工艺1. 彩钢板安装：（1）彩钢板应按照设计图纸和施工方案的要求进行安装，安装前应进行现场验收。
（2）彩钢板应垂直安装，固定点间距应符合设计要求。
（3）彩钢板接缝应采用密封胶密封，密封胶应均匀涂布，接口处应平整。
（4）彩钢板与主体结构的连接应采用螺栓连接，连接处应垫平、垫实。
2. 彩钢板配件安装：（1）彩钢板配件应按照设计图纸和施工方案的要求进行安装。
（2）彩钢板配件的安装应牢固，与彩钢板应贴合紧密。
（3）彩钢板配件的接缝应采用密封胶密封，密封胶应均匀涂布，接口处应平整。
3. 防水施工：（1）防水剂应按照设计要求和产品说明书进行施工。
（2）防水剂应均匀涂布，无遗漏。
（3）防水施工完成后，应进行防水效果检查，发现问题应及时处理。
四、施工质量控制1. 施工过程中，应定期对施工质量进行检查，确保工程质量符合设计要求。
2. 施工完成后，应进行工程验收，验收不合格的工程不得交付使用。
3. 施工过程中，应严格遵循国家相关法律法规和行业标准，确保施工安全。
五、施工注意事项1. 彩钢板工程施工过程中，应防止划伤、碰撞、烧伤等对彩钢板造成损害。
2. 彩钢板施工现场应防火、防盗、防雨、防尘。
3. 施工人员应具备相应的专业技术和操作能力，熟悉施工工艺和施工规范。
4. 施工过程中，应做好个人防护，佩戴安全帽、口罩、手套等。
本规范旨在为彩钢板工程的施工提供依据，如有未尽事宜，可根据实际情况予以补充。
彩钢板施工规范
彩钢板隔墙施工规范1、工艺流程结构面清理和找平→放线、分档→配板、修补→安装U形卡→配制胶粘剂→铺设电线管、盒→安装隔墙板→安装门窗框→板缝处理→板面装修2、清理隔墙板与顶面、地面、墙面及顶面根据设计位置，弹好隔墙边线及门窗洞口线，并按板宽分档。
3、放线、分档：在地面、墙面及顶面根据设计位置，弹好隔墙边线及门窗洞口线，并按板宽分档。
4、配板、修补：板的长度应按楼层结构净高尺寸减20㎜。
计算并量测门窗洞口上部及窗口下部的隔板尺寸，按尺寸配有预埋件的门窗框板。
梁板的宽度与隔墙长度不相适应时，应将部分隔墙板预先拼接加宽（或锯窄）成合适的宽度，放置有阴角处。
有缺陷的板应修补。
5、有抗震要求时，应按设计要求用U形钢板卡固定条板的顶端。
在两块条板顶端拼缝之间射钉将U形钢板卡固定在梁和板上。
随安随固定U形钢板卡。
6、配制胶粘剂：胶粘剂要随配随用。
配制的胶粘剂应在30min内用完。
7、安装隔墙板，隔墙板安装顺序应从与墙的结合处开始，依次顺序安装。
板侧清刷浮灰，在墙面、顶面、板的顶面及侧面（相拼合面）满刮胶粘剂，按弹线位置安装就位，用木楔顶在板底，再用手平推隔板，使板缝冒浆，一个人用撬棍在板底部向上顶，另一个人打木楔，使隔墙板挤拧顶实，然后用开刀（腻子刀）将挤出的胶粘剂刮平。
按以上操作办法依次安装隔墙板。
8、熟悉图纸，仔细审阅彩钢板平面布置，节点要求，彩钢板与建筑的关联，彩钢板本身的色泽、填充物、基本尺寸要求，在彩钢板隔断中的门、窗尺寸及布置，辅助材料的型式及其它不详内容。
9、二次排板制图，这是彩钢板预制和安装的重要一步，是把设计图纸转化为可供在工厂第二次加工，把标准规格板制成不同类型的壁板，进行组合以体现设计意图的中间转化图，并在彩钢板工厂生产出标准板材，在施工现场拼装，即可以保证壁板的牢固程度又可以加快彩钢板的安装速度。
10、．在工厂预制时，根据经验，门洞、窗洞和缝间充分考虑到间隙和安装余量。
并在整个运输制作，安装过程中，防止划伤、重压及表面撞击，以防止出现无法校正的凹坑和划痕。
彩钢板安装规范
彩钢板拆置典型之阳早格格创做一、场合核真1、正在净净大天举止初次处理（常常为环氧树脂底漆）之后，正在设备定位时按安排图纸对于隔墙搁线定位，决定现场尺寸是可与图纸尺寸、设备位子有相辩论的场合；2、对于现场合里的火仄度举止核真，瞅动摇是可较大，是可有需要对于彩钢板墙体底部完齐较仄，仍旧通过铺沥青油战稀启胶条不妨把大天找仄；两、拆置央供3、槽铝牢固：牢固槽铝前必须先搁线定位，偏偏好没有克没有及超出5mm，大天上的槽铝时正在拆置位子涂一层沥青油稀启，有需要时揭宽40mm的稀启胶条；槽铝采与M6的伸展螺丝牢固，间距没有超出1100mm；4、龙骨牢固：按图纸央供将龙骨的间距决定，如果是楼层较矮的混凝土屋里，可正在顶里搁线定位，吊码沿线牢固，间距没有超出1200mm，吊码采与M8的伸展螺丝牢固正在顶里；如果为钢构网架，根据现场条件战图纸央供而定；龙骨与彩钢板连交牢固时必须用角铁压紧，没有得留有清闲；5、内圆弧牢固：先拆置佳内圆弧的底座，底座可锯成约250mm一节，底座的间距约500mm，即与内圆弧约成1：2的比率；6、中圆弧牢固：中圆弧与彩钢板连交必须宽真，中圆弧坐柱没有驳交；7、门窗拆置：门窗的拆置位子战开开目标按图纸央供而定，单开门尽管开正在共一齐彩钢板上，单开门的核心线尽管正在板缝连交处，以便用切下的彩钢板干门体；门窗的型材连交需周到，没有克没有及有漏洞；8、风心（余压阀）拆置：天花上的风心拆置要按图纸动工，躲开龙骨，墙体上的排（回）风心拆置要离天200mm，余压阀拆置正在气流目标的下侧； 9、中瞅央供：完齐拆置需笔曲好瞅，没有得有碰碰刮划痕迹，要到末尾才撕呵护膜，板遇连交宽真，挨胶需周到笔曲，没有得有漏洞彩钢板房拆置查支尺度1、彩钢板与前提必须连交坚韧，牢固螺丝无遗漏.2、彩钢板与笔曲度偏偏好没有得大于10MM.3、彩钢板与铝槽、铝窗交缝处必须涂稀启胶.4、板与板之间没有得有明隐漏洞.5、天沟、风沿拆置完工后，必须查看稀启胶是可完备.6、板材与铝材牢固时，抽芯铆钉必须排裂整齐，间距没有得大于400MM.7、铝窗拆置必须坚韧，配件齐齐.8、屋里采与压型瓦喷，拼交没有得小于壹波纹，稀启良佳无渗漏脊瓦交头处必须仄坦.9、降火管应拆置坚韧，脆持笔曲度.10、中露铁件必须涂刷防锈漆，中露前提火泥粉刷，墙根部铝合金压牢没有过露.11、工程完工后挨扫浑理十足灰尘，垃圾，干到窗明天净灯明，中墙彩钢板浑净整齐.。
彩钢板安装规范之欧阳数创编
彩钢板安装规范一、场地核实1、在洁净地面进行初次处理（通常为环氧树脂底漆）之后，在设备定位时按设计图纸对隔墙放线定位，确定现场尺寸是否与图纸尺寸、设备位置有相冲突的地方；2、对现场地面的水平度进行核实，看波动是否较大，是否有必要对彩钢板墙体底部整体较平，还是通过铺沥青油和密封胶条可以把地面找平；二、安装要求3、槽铝固定：固定槽铝前必须先放线定位，偏差不能超过5mm，地面上的槽铝时在安装位置涂一层沥青油密封，有必要时贴宽40mm的密封胶条；槽铝采用M6的膨胀螺丝固定，间距不超过1100mm；4、龙骨固定：按图纸要求将龙骨的间距确定，如果是楼层较低的混凝土屋面，可在顶面放线定位，吊码沿线固定，间距不超过1200mm，吊码采用M8的膨胀螺丝固定在顶面；如果为钢构网架，根据现场条件和图纸要求而定；龙骨与彩钢板连接固定时必须用角铁压紧，不得留有空隙；5、内圆弧固定：先安装好内圆弧的底座，底座可锯成约250mm一节，底座的间距约500mm，即与内圆弧约成1：2的比例；6、外圆弧固定：外圆弧与彩钢板连接必须严实，外圆弧立柱不驳接；7、门窗安装：门窗的安装位置和开启方向按图纸要求而定，单开门尽量开在同一块彩钢板上，双开门的中心线尽量在板缝连接处，以便用切下的彩钢板做门体；门窗的型材连接需严密，不能有缝隙；8、风口（余压阀）安装：天花上的风口安装要按图纸施工，避开龙骨，墙体上的排（回）风口安装要离地200mm，余压阀安装在气流方向的下侧；9、外观要求：整体安装需平直美观，不得有碰撞刮划痕迹，要到最后才撕保护膜，板逢连接严实，打胶需严密平直，不得有缝隙彩钢板房安装验收标准1、彩钢板与基础必须连接牢固，固定螺丝无遗漏。
2、彩钢板与垂直度偏差不得大于10MM。
3、彩钢板与铝槽、铝窗接缝处必须涂密封胶。
4、板与板之间不得有明显缝隙。
5、天沟、风沿安装完工后，必须检查密封胶是否完整。
6、板材与铝材固定时，抽芯铆钉必须排裂整齐，间距不得大于400MM。
彩钢板施工规范.pptx
14、装吊顶板： 顶板的重量支撑是通过固定在周边的ห้องสมุดไป่ตู้板及中间悬吊的
T 型铝。 长边缝间通
过固定插件固定和加固， 短边通过 T 型铝和连板抽芯铆钉固定。 吊平顶力求平整， 板缝密
实均匀、光洁、无痕、无伤。操作注意同立壁板。
彩钢板包柱、包箱、装阴阳 R 角在净化
区内的柱子用б =50 彩钢板另包起来有利于节约材料和统一阴阳
彩钢板两侧的塑料保护膜，只有在安装全部结束后，进行彻底清洁时才允许揭掉。 11、彩钢板安装前的放线工作，应在地（楼）面完成后进行，并在具备安装的其它相关条件
如较大设备已运到位、 暗敷地面管线已调整完及技术夹层主要安装工作基本完成，
才可以进
行。放线是在地面上划出彩钢板水平投影（
50mm宽）及门、窗位置。上下马槽中心线应在
①、空调风管、风口、高效过滤器与壁顶板间的缝隙；
②、电气穿过壁板顶板的保护管槽与洞口边缘间的缝隙；
③、所有开关插座灯具与彩钢板顶板面间的缝隙；
④、所有工艺、给排水、保护管与洞口的间隙；
⑤、玻璃与框间的缝隙；
密封硅胶应在彩板安装基本就绪，卫生条件较好， 经过彻底清扫除尘后，统一进行。否则硅
胶缝易污染、发黑。硅胶打好后 响密封硅胶的固化及牢度。
同一垂直面上误差应在 1.0%以内即 3mm。 R 角的铝合金型材。 用射钉固定于地面所画的线
12、装上下马槽， 下马槽一般采用带有内外
上，射钉的位置以直线 1.2-1.5m 间距， 转角及终端距边 0.2m 为宜， 采用止水橡胶条的在射
钉槽铝之，前把硬两吊条顶胶时条用（射Ф钉枪固2-3定）在放顶入板槽上下，，在射软钉吊固顶定时后采形用成吊防杆水悬隔吊离在封层闭面。下， 为准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
彩钢板安装规范标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
彩钢板安装规范
一、场地核实
1、在洁净地面进行初次处理（通常为环氧树脂底漆）之后，在设备定位时按设计图纸对隔墙放线定位，确定现场尺寸是否与图纸尺寸、设备位置有相冲突的地方；
2、对现场地面的水平度进行核实，看波动是否较大，是否有必要对彩钢板墙体底部整体较平，还是通过铺沥青油和密封胶条可以把地面找平；
二、安装要求
3、槽铝固定：固定槽铝前必须先放线定位，偏差不能超过5mm，地面上的槽铝时在安装位置涂一层沥青油密封，有必要时贴宽40mm的密封胶条；槽铝采用M6的膨胀螺丝固定，间距不超过1100mm；
4、龙骨固定：按图纸要求将龙骨的间距确定，如果是楼层较低的混凝土屋面，可在顶面放线定位，吊码沿线固定，间距不超过1200mm，吊码采用M8的膨胀螺丝固定在顶面；如果为钢构网架，根据现场条件和图纸要求而定；龙骨与彩钢板连接固定时必须用角铁压紧，不得留有空隙；
5、内圆弧固定：先安装好内圆弧的底座，底座可锯成约250mm一节，底座的间距约
500mm，即与内圆弧约成1：2的比例；
6、外圆弧固定：外圆弧与彩钢板连接必须严实，外圆弧立柱不驳接；
7、门窗安装：门窗的安装位置和开启方向按图纸要求而定，单开门尽量开在同一块彩钢板上，双开门的中心
线尽量在板缝连接处，以便用切下的彩钢板做门体；门窗的型材连接需严密，不能有缝隙；
8、风口（余压阀）安装：天花上的风口安装要按图纸施工，避开龙骨，墙体上的排（回）风口安装要离地200mm，余压阀安装在气流方向的下侧；9、外观要求：整体安装需平直美观，不得有碰撞刮划痕迹，要到最后才撕保护膜，板逢连接严实，打胶需严密平直，不得有缝隙
彩钢板房安装验收标准
1、彩钢板与基础必须连接牢固，固定螺丝无遗漏。
2、彩钢板与垂直度偏差不得大于10MM。
3、
4、彩钢板与铝槽、铝窗接缝处必须涂密封胶。
5、板与板之间不得有明显缝隙。
6、天沟、风沿安装完工后，必须检查密封胶是否完整。
7、板材与铝材固定时，抽芯铆钉必须排裂整齐，间距不得大于400MM。
8、铝窗安装必须牢固，配件齐全。
9、屋面采用压型瓦喷，拼接不得小于壹波纹，密封良好无渗漏脊瓦接头处必须平整。
9、落水管应安装牢固，保持垂直度。
10、外露铁件必须涂刷防锈漆，外露基础水泥粉刷，墙根部铝合金压牢不外露。
11、工程完工后打扫清理一切灰尘，垃圾，做到窗明地净灯亮，外墙彩钢板清洁整齐。
