装配流水线控制系统的设计说明

合集下载

基于PLC装配流水线控制系统设计

基于PLC装配流水线控制系统设计

学科门类:单位代码:毕业设计说明书(论文)基于PLC装配流水线控制系统设计学生姓名所学专业班级学号指导教师XXXXXXXXX系二○**年X X月摘要随着科学技术的发展,PLC在工业控制中的应用越来越广泛。

PLC控制系统的可靠性直接影响到工业企业的安全生产和经济运行,系统的抗干扰能力是关系到整个系统可靠运行的关键。

自动化系统中所使用的各类型PLC,有的是集中安装在控制室,有的是安装在生产现场和各电机设备上,它们大多处在强电电路和强电设备所形成的恶劣电磁环境中。

要提高PLC控制系统可靠性,一方面要求PLC生产厂家用提高设备的抗干扰能力,另一方面要求工程设计、安装施工和使用维护中引起高度重视,多方配合才能完善解决问题,有效地增强系统的抗干扰性能。

S7-200PLC 是一种小型的可编程序控制器,适用于各行各业,各种场合中的检测、监测及控制的自动化。

S7-200 系列的强大功能使其无论在独立运行中,或相连成网络皆能实现复杂控制功能。

因此S7-200 系列具有极高的性能/价格比。

S7-200 系列在集散自动化系统中充分发挥其强大功能。

使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。

应用领域极为广泛,覆盖所有与自动检测,自动化控制有关的工业及民用领域,包括各种机床、机械、电力设施、民用设施、环境保护设备等等。

如:冲压机床,磨床,印刷机械,橡胶化工机械,中央空调,电梯控制,运动系统。

本课题是用PLC 控制装配流水线控制。

用PLC 控制装配流水线具有程序设计简单、易于操作和理解、能够实现多种功能等优点。

此系统主要能够实现顺次启动和停止,完成工件移位以及功能紧急故障处理等功能。

关键词:PLC、装配流水线、控制、可靠性目录引言 (3)第一章可编程控制器的概述 (4)1.1 可编程控制器的定义 (4)1.2 可编程控制器的基本组成 (4)1.3 可编程控制器的工作原理 (6)1.4 PLC的主要技术指标 (7)1.5 可编程控制器的特点及应用 (8)1.5.1 可编程控制器的特点 (8)1.5.2 可编程控制器的应用 (9)第二章 STEP7编程软件介绍 (11)2.1 STEP7概述 (11)2.2 STEP7-Mirco/WIN窗口组件 (12)2.3 STEP7-Mirco/WIN主要编程功能 (13)2.4 程序的调试与监控 (14)第三章控制系统分析 (16)3.1 系统控制要求 (16)3.2 系统方案分析 (16)3.3 系统程序分析 (20)3.3.1 梯形图 (20)3.3.2 语句表 (25)3.3.3 程序分析 (28)致谢 (29)参考文献 (30)引言本设计从民营加工企业的现状着手,分析了民营加工企业在全国的地位和特点,从装配流水线的概念和特点出发提出了,在当前经济快速发展中民营加工企业在装配线生产上存在的问题和不足,如:装配线不平衡、效率低、现场管理混乱等。

电风扇装配流水线设计与平衡新

电风扇装配流水线设计与平衡新

目录一、摘要二、企业生产线生产情况 (3)(一)物料清单 (3)(二)流程程序图 (4)三、生产线平衡分析 (6)(一)备选方案一 (7)1.平衡率分析 (8)(二)备选方案二 (9)2.平衡率分析 (9)四、系统建模与仿真 (10)(一)模型一 (10)(二)模型二 (10)五、对比分析 (11)(一) 生产平衡率对比 (11)(二)员工人数对比 (11)六、小结 (12)摘要以某企业生产线的生产情况为研究对象,通过收集生产线的相关数据,做出物料清单表,并绘制出流程程序图。

从而进行生产线平衡分析。

从生产线平衡的基本概念出发,针对该企业生产电风扇的实际情况,分析生产线的平衡设计方法与步骤。

生产线平衡是制造企业底层生产流程设计规划和重组优化的重要方法之一,是在给定的约束条件下,将一系列的作业要素分配给合适数量的工位,满足作业要素之间的优先关系,以提高生产线的生产效率。

分别计算两个方案的平衡率,在对该企业生产线进行仿真实体抽象的基础上,利用Flexsim系统仿真软件建立生产线仿真模型;针对系统仿真软件分别建立的两个模型得出的结果进行分析比较。

通过对该生产线进行设计与仿真,达到了提高生产线产能、平衡各工序负荷的效果,实际数据和仿真数据吻合,验证了仿真技术的有效性和生产线平衡优化方法的可靠性。

关键词:物料清单;流程;生产线平衡;系统建模二、企业生产线生产情况某企业生产电风扇,在一个传送带上进行组装,每天生产量为120台,销售预测量为180台,每天的生产时间为480分钟。

表1列出了电风扇的装配步骤及其定额时间,请根据节拍和作业次序的限制,求生产效率最高的生产线平衡方式。

[1](一)物料清单物料清单是根据生产要求外购的原材料、标准件和成套部件等产生的,主要包括外购件明细表、外协件明细表、自制件明细表和材料明细汇总表。

企业电风扇外框、开关、扇叶及马达如下图1,2,3。

图1电风扇外框图2 电风扇开关图3 电风扇扇叶及马达电风扇物料清单如下表1。

基于PLC的装配流水线控制系统设计

基于PLC的装配流水线控制系统设计

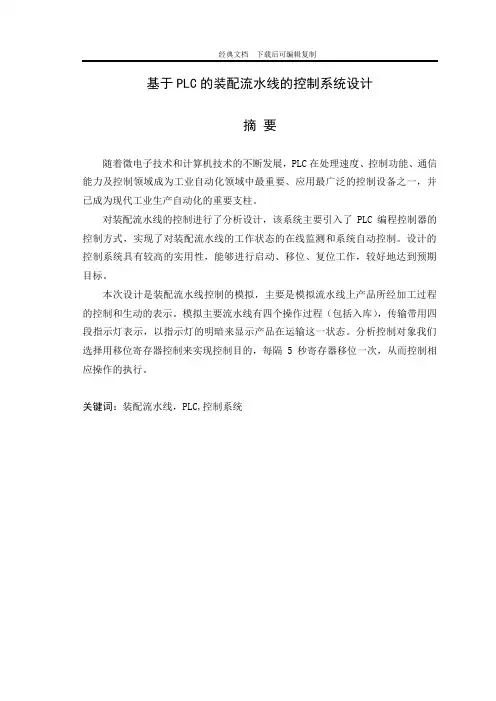

基于PLC的装配流水线的控制系统设计摘要随着微电子技术和计算机技术的不断发展,PLC在处理速度、控制功能、通信能力及控制领域成为工业自动化领域中最重要、应用最广泛的控制设备之一,并已成为现代工业生产自动化的重要支柱。

对装配流水线的控制进行了分析设计,该系统主要引入了PLC编程控制器的控制方式,实现了对装配流水线的工作状态的在线监测和系统自动控制。

设计的控制系统具有较高的实用性,能够进行启动、移位、复位工作,较好地达到预期目标。

本次设计是装配流水线控制的模拟,主要是模拟流水线上产品所经加工过程的控制和生动的表示。

模拟主要流水线有四个操作过程(包括入库),传输带用四段指示灯表示,以指示灯的明暗来显示产品在运输这一状态。

分析控制对象我们选择用移位寄存器控制来实现控制目的,每隔5秒寄存器移位一次,从而控制相应操作的执行。

关键词:装配流水线,PLC,控制系统DESIGN OF CONTROL SYSTEM OF ASSEMBLY LINEBASED ON PLCABSTRACTWith the development of the microelectronics technology and computer technology, PLC in processing speed, control function, communication ability and control fields have new breakthrough. Become one of the most important control equipment in the field of industrial automation, the most widely used, and has become an important pillar of the modern industrial production automation.Control of the assembly line are analyzed and designed, the system is mainly introduced PLC control programming controller, realized the on-line monitoring system of assembly line and the working state of automatic control. Practical design of the control system has high, can start, shift work, reset, can reach the expected goal.The design is simulated assembly line controle, simulation is the main line of products through the control of process and the vivid representation. Simulation of main line is four operations (including storage), transmission belt with four indicates, to display the products in the transportation of this state to light shade. Analysis of the control object we choose to use the shift register control to achieve the control objective, every 5 seconds of shift register once, so as to control the corresponding operations.KEY WORDS: assembling line, plc, the control system目录前言 (1)第1章绪论 (2)1.1 课题研究的背景 (2)1.2 课题研究的现状 (2)1.2.1 可编程控制器简介 (2)1.2.2 装配流水线简介 (4)1.3 课题研究的目的和意义 (5)1.4 方案设计与介绍 (6)第2章可编程控制器 (8)2.1 PLC的基本结构和各部分的作用 (8)2.2 PLC的工作原理 (9)2.2.1 输入刷新阶段 (9)2.2.2 程序执行阶段 (9)2.2.3 输出刷新阶段 (9)第3章硬件设计 (11)3.1 整体要求 (11)3.2 PLC机型选择 (11)3.2.1 S7-200 PLC特性 (12)3.2.2 S7-200主要功能模块介绍 (12)3.3 I/O接线图及地址分配 (13)3.4 主电路的设计 (15)第4章软件设计 (16)4.1 软件的组成及作用 (16)4.1.1 软件的分类 (16)4.1.2 应用软件的编辑语言 (16)4.2 工作流程图 (16)4.3 梯形图 (19)结论 (26)谢辞 (27)参考文献 (28)附录 (29)前言本设计的目的是通过对装配流水线的PLC控制设计,进一步熟悉PLC 的概念、特点和控制原理。

流水线使用说明书

流水线使用说明书

流水线使用说明书(总33页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--高压隔离开关、、126 整体装配流水线设备使用说明书目录设备简介.................................................................................. 错误!未定义书签。

概述........................................................... 错误!未定义书签。

设备简介....................................................... 错误!未定义书签。

安装及使用......................................... 错误!未定义书签。

2-1设备安装.................................................... 错误!未定义书签。

一、连接设备................................................... 错误!未定义书签。

二、准备工序................................................... 错误!未定义书签。

2-2各工位装配工艺.............................................. 错误!未定义书签。

一、上线工位................................................... 错误!未定义书签。

二、底架安装工位............................................... 错误!未定义书签。

三、绝缘子检测工位............................................. 错误!未定义书签。

装配流水线PLC控制系统(可编辑)

装配流水线PLC控制系统(可编辑)

第1章绪论11 课题研究的背景在社会快速发展竞争激烈的今天提高生产效率降低生产工艺成本最大限度的满足生产要求将直接决定各企业工厂能否紧跟社会脚步赢得时间占领市场甚至将决定企业的生死存亡为此企业生产自动化无疑扮演着重要的角色装配流水线自动化作为工业自动化的一部分能提高生产效率降低工艺流程成本最大限度的适应产品变化提高产品质量它是现代化生产控制系统中的重要组成部分12 课题研究的现状121 可编程控制器简介工业控制计算机简称工控机是以计算机技术为基础的新型工业控制装置目前已成为工业控制的标准设备被广泛地应用于各行各业工控机是实现生产自动化的最佳配套产品而工业可编程序控制器 PLC 则在工控领域中占有主要的地位PLC具有通用性强使用方便适应面广可靠性高抗干扰能力强编程简单等特点可编程控制器是60年代末在美国首先出现的当时叫可编程逻辑控制器目的是用来取代继电器以执行逻辑判断计时计数等顺序控制功能其基本设计思想是把计算机功能完善灵活通用等优点和继电器控制系统的简单易懂操作方便价格便宜等优点结合起来控制器的硬件是标准的通用的根据实际应用对象将控制内容写入控制器的用户程序内控制器和被控对象连接也很方便可编程控制器对用户来说是一种无触点设备改变程序即可改变生产工艺因此可在初步设计阶段选用可编程控制器在实施阶段再确定工艺过程另一方面从制造生产可编程控制器的厂商角度看在制造阶段不需要根据用户的要求专门设计控制器适合批量生产由于这些特点可编程控制器问世以后很快受到工业控制界的欢迎并得到迅速的发展PLC的定义有许多种国际电工委员会IEC对PLC的定义是可编程控制器是一种数字运算操作的电子系统专为在工业环境下应用而设计它采用可编程序的存贮器用来在其内部存贮执行逻辑运算顺序控制定时计数和算术运算等操作的指令并通过数字的模拟的输入和输出控制各种类型的机械或生产过程可编程序控制器及其有关设备都应按易于与工业控制系统形成一个整体易于扩充其功能的原则设计它是一个以微处理器为核心的数字运算操作的电子系统装置专为在工业现场应用而设计PLC是微机技术与传统的继电接触控制技术相结合的产物它克服了继电接触控制系统中的机械触点的接线复杂可靠性低功耗高通用性和灵活性差的缺点充分利用了微处理器的优点又照顾到现场电气操作维修人员的技能与习惯特别是PLC的程序编制不需要专门的计算机编程语言知识而是采用了一套以继电器梯形图为基础的简单指令形式使用户程序编制形象直观方便易学调试与查错也都很方便用户在购到所需的PLC后只需按说明书的提示做少量的接线和简易的用户程序编制工作就可灵活方便地将PLC应用于生产实践从结构上PLC分为固定式和组合式模块式两种固定式PLC包括CPU板IO板显示面板内存块电源等这些元素组合成一个不可拆卸的整体模块式PLC包括CPU 模块IO模块内存电源模块底板或机架这些模块可以按照一定规则组合配置它采用一类可编程的存储器用于其内部存储程序执行逻辑运算顺序控制定时计数与算术操作等面向用户的指令并通过数字或模拟式输入输出控制各种类型的机械或生产过程流水线生产是产品按照设计好的工艺过程依次顺序地通过每个工作站并按照一定的作业速度完成每道工序的作业任务生产过程是一个连续的不断重复的过程具有高度的连续性由于PLC控制具有可靠性易操作性灵活性等优点因而在很多领域内能取代原来液压领域才能实现的功能如精确控制功能PLC的产品系列的丰富和发展使PLC从最小的只有十个IO点的微型PLC到8000点的大型PLC本设计中的充分利用了PLC编程控制功能实现部件的传递122 装配流水线简介装配流水线是人和机器的有效组合最充分体现设备的灵活性它将输送系统随行夹具和在线专机检测设备有机的组合以满足多品种产品的装配要求是工业生产中主要的机器设备物料和工人的连续流动完成了产品在大规模生产下的全部过程设计流水线的必要步骤是分析制造每一件产品的组成部分以及最终产品成产过程所有运动的物料都被简化没有横流回溯或重复的程序工作任务号码机生产速度和编程以使所有业务线沿线都可以运行流畅比如制造汽车的流水线部分匹配到组件上的相交贯线的主线提供外部和内部零件发动机和其他组件作为行动单位每个工人沿线的执行特定的任务每一个部分和工具交付其使用的点与线同步一些不同的组件上线同时进行而由一个复杂的调度和控制系统来确认生产的机器类型和颜色内饰发动机和可选的设备组合在一起来达到理想的组合中间继电器 intermediate relay 用于继电保护与自动控制系统中以增加触点的数量及容量它用于在控制电路中传递中间信号中间继电器的结构和原理与基本相同与接触器的主要区别在于接触器的主触头可以通过大电流而中间继电器的触头只能通过小电流所以它只能用于控制电路中它一般是没有主触点的因为过载能力比较小所以它用的全部都是辅助触头数量比较多新国标对中间继电器的定义是K老国标是KA一般是直流电源供电少数使用交流供电221 输入刷新阶段在输入刷新阶段CPU扫描全部输入端口读取其状态并写入输入状态寄存器完成输入端刷新工作后将关闭输入端口转入程序执行阶段在程序执行期间即使输入端状态发生变化输入状态寄存器的内容也不会改变而这些变化必须等到下一工作周期的输入刷新阶段才能被读入222 程序执行阶段在程序执行阶段根据用户输入的控制程序从第一条开始逐步执行并将相应的逻辑运算结果存入对应的内部辅助寄存器和输出状态寄存器当最后一条控制程序执行完毕后即转入输入刷新阶段223 输出刷新阶段当所有指令执行完毕后将输出状态寄存器中的内容依次送到输出锁存电路输出映像寄存器并通过一定输出方式输出驱动外部相应执行元件工作这才形成PLC的实际输出由此可见输入刷新程序执行和输出刷新三个阶段构成PLC一个工作周期由此循环往复因此称为循环扫描工作方式显然扫描周期的长短主要取决于程序的长短扫描周期越长响应速度越慢由于每个扫描周期只进行一次IO刷新即每一个扫描周期PLC只对输入输出状态寄存器更新一次所以系统存在输入输出滞后现象这在一定程度上降低了系统的响应速度但是由于其对IO的变化每个周期只输出刷新一次并且只对有变化的进行刷新这对一般的开关量控制系统来说是完全允许的不但不会造成影响还会提高抗干扰能力这是因为输入采样阶段仅在输入刷新阶段进行PLC在一个工作周期的大部分时间是与外设隔离的而工业现场的干扰常常是脉冲短时间的误动作将大大减小但是在快速响应系统中就会造成响应滞后现象这个一般PLC都会采取高速模块23 PLC机型的选择本设计中所使用的PLC可编程控制器是SIMATIC S7-200SIMATIC S7-200系列是西门子公司继S7-300S7-400之后推出的小型可编程控制器可单机运行也可通过RS485或PROFIBUS-DP组网运行它结构小巧可靠性高运行速度较快等优点这使得S7-200可近乎完美的满足小规模控制要求1 功能强1S7-200有5种CPU模块最多可以扩展7 个扩展模块扩展到248点数字3量IO或38路模拟量IO最多有30多KB的程序储存空间和数据储存空间2直接读写模拟量IO模块不需要复杂的编程3使用向导中的PID调节控制面板可以实现PID参数自整定4S7-200的CPU模块集成了很强的位置控制功能此外还有位置控制模块EM253使用位置控制向导可以方便的实现位置控制的编程5有配方和数据记录功能一级相应的编程向导配发数据和数据记录保存在EEPOM储存卡中2 先进的程序结构S7-200的程序结构简单清晰在编程软件中主程序子程序和中断程序分页存放使用各种程序块中的局部变量易于将程序块移植到别的项目子程序用输入输出变量作为软件接口便于实现结构化编程3 灵活方便的寻址方法S7-200的输入 I 输出 Q 位存储器 M 顺序控制继电器 S 变量存储器 V局部变量 L 均可按位 bit 字节字和双字读写4 功能强大使用方便的编程软件编程软件STEP-7MicroWIN V32和STEP-MicroWIN V40可以使用包括文本在内的多种语言有梯形图语句表和功能块图编程语言和SMATICIEC61131-3两种编程模式S7-200的指令功能强易于掌握选用SETP-7MicroWIN V32编程软件S7-200选用CPU224 14输入10输出共24个数字量IO 点可连接7个扩展模块最大扩展至256路数字量IO 点或64路模拟量IO 点13K字节程序和数据存储空间6个独立的30kHz高速计数器4路独立的20kHz高速脉冲输出具有PID控制器DC24V电源CPU的输入电流最大负载是150mA1050mAAC240V电源CPU的输入电流最大负载是40mA160mA2个RS485通讯编程口具有PPI通讯协议MPI通讯协议和自由方式通讯能力IO端子排可很容易地整体拆卸用于较高要求的控制系统具有较多的输入输出点较强的模块扩展能力较快的运行速度和功能较强的内部集成特殊功能可适应于一些复杂的中小型控制系统如下图图2-2 CPU224外观图第3章程序设计31 整体要求传送带共有20个工位工件从1号位装入依次经过2号位3号位20号工位在这个过程中工件分别在A操作1B操作2C 操作3三个工位完成三种装配操作经最后一个工位送入仓库按下启动开关SD程序按照D→A→E→B→F→C→G→H顺序自动循环执行在任意状态下选择复位按钮程序都返回到初始状态选择移位按钮每按动一次完成一次操作选择单周期按钮顺序执行完一周后自动停止图3-1 控制面板图32 主电路图图3-2 主电路图33 程序流程图图3-3 程序流程图图3-3 程序流程图34 梯形图启动按钮按下I00得电单周期按钮按下I03得电中间继电器M101得电时T40得电延时并M10为0时继电器M00为1继电器M00为1并限位开关I10为0M12为0时Q03得电并自锁此时D灯亮工件向右传送限位开关I10得电时即工件传至A限位继电器M01得电同时定时器T37得电延时中间继电器M01得电定时器T37延时断开中间继电器M12为0时Q00得电并自锁A灯亮A操作开始T37得电且M11为0时M102得电时M02得电继电器M02为1并限位开关I11为0M12为0时Q04得电并自锁此时D灯亮工件向右传送限位开关I11得电时即工件传至A限位继电器M03得电同时定时器T38得电延时中间继电器M03得电定时器T38延时断开中间继电器M12为0时Q01得电并自锁 B灯亮B操作开始T38得电且M11为0时M103得电时M04得电继电器M04为1并限位开关I12为0M12为0时Q05得电并自锁此时E 灯亮工件向右传送限位开关I12得电时即工件传至B限位继电器M05得电同时定时器T39得电延时中间继电器M05得电定时器T39延时断开中间继电器M12为0时Q02得电并自锁 C灯亮C操作开始T39得电且M11为0时M104得电时M06得电继电器M06为1并限位开关I13为0M12为0时Q06得电并自锁此时F 灯亮工件向右传送限位开关I13得电时即工件传至C限位继电器M07得电同时定时器T40得电延时中间继电器M07得电定时器T40延时断开中间继电器M12为0时Q07得电并自锁 H灯亮H操作开始按下单周期按钮在启动按钮没有按下时M10得电并自锁按下移位按钮M101为1当在按下时M102为1直到M104为1按此循环 M101或M102或M103或M104得电时M11得电并自锁按下复位按钮所有程序回到初始状态显示灯灭工件停止传送操作35 指令表见附录36 PLC的IO接线图图3-4 PLC的IO接线图37 IO地址分配符号地址说明功能8路数字输入 1 I00 按钮启动 2 I01 按钮移位 3 I02 按钮复位 4 I03 按钮单周期 5 I10 限位开关A操作处限位 6 I11 限位开关B 操作处限位7 I12 限位开关C操作处限位8 I13 限位开关H 操作处限位8路数字输出 1 Q00 A灯为1时A灯亮A操作5s2 Q01 B灯为1时B灯亮B操作5s3 Q02 C灯为1时C灯亮C 操作5s4 Q03 D灯为1时D灯亮5 Q04 E灯为1时E灯亮6 Q05 F灯为1时F灯亮7 Q06 G灯为1时G灯亮8Q07 H灯为1时H灯亮H操作5s38 简要说明按下启动按钮D灯亮工件从传送带传动传到A处限位停止A操作开始5s后E灯亮工件继续传送到B处限位停止B操作开始5s后继续传送传送到仓库H操作开始5s后D灯亮工件从传送带传动如此循环下去按下移位按钮D灯亮工件从传送带传动传到A处限位停止A操作开始5s后停止再按下移位按钮工件继续传送到B处限位停止B操作开始5s后停止按此规律只要按下移位按钮就会工件传动再进行操作按下复位按钮所有程序都返回到初始状态按下单周期按钮D灯亮工件从传送带传动传到A处限位停止A操作开始5s后E灯亮工件继续传送到B处限位停止B操作开始5s后继续传送传送到仓库H操作开始5s后停止完成一个周期再按下单周期按钮继续完成一个周期第4章程序的仿真与调试本次课程设计所采用的仿真软件是s7-200系列的其仿真过程大致如下1利用编程软件编写相关程序并将程序文件导出为供仿真软件使用的格式2打开s7-200仿真软件并调入程序3点击运行按钮将程序切换到运行状态4对应着IO口分配表按部点击输入按钮检查所对应的输岀指示是否正确5如果程序有错误仔细检查排除错误正确则方案可行由于本程序中移位功能要用到移位寄存器但我用S7-200的仿真软件不能仿真所以在老师的帮助下在学校实验室进行了模拟仿真并取得了成功以下仿真是针对连续单周期复位三种功能的部分情况进行仿真本设计的仿真过程图如下图4-1 仿真软件界面图最下一排中数字0至7代表了8个输入端口而最上一行中的数字0至7代表着8个输岀指示偏右上角有着CPU型号CPU224其中主CPU右端的0和1表示该CPU可加扩展模块由于本CPU以满足输入输出端口要求故而无须再加扩展模块来增加输入输出端口的个数如上图所示编程序语言和T形图已经导入了仿真软件等待进行之下的操作图4-2 启动开始状态图按下启动按钮中间继电器M00为1Q03得电并自锁D灯亮工件在传送带上向右传送图4-3 A操作当工件右行碰到限位开关I10时Q03为0D灯灭定时器T37得电并延时5sM01为1Q00得电并自锁A灯亮A操作开始5s后T37定时结束Q00为0A灯灭A操作结束图4-4 E灯亮向右传送T37定时结束后M02为1Q04得电并自锁E灯亮工件在传送带上向右传送图4-5 B操作当工件右行碰到限位开关I11时Q04为0E灯灭定时器T38得电并延时5sM03为1Q01得电并自锁B灯亮B操作开始5s后T38定时结束Q01为0B 灯灭B操作结束图4-6 F灯亮向右传送T38定时结束后M04为1Q05得电并自锁F灯亮工件在传送带上向右传送图4-7 C操作当工件右行碰到限位开关I12时Q05为0F灯灭定时器T39得电并延时5sM05为1Q02得电并自锁C灯亮C操作开始5s后T39定时结束Q02为0C 灯灭C操作结束图4-8 G灯亮向右传送T39定时结束后M06为1Q06得电并自锁G灯亮工件在传送带上向右传送图4-9 H操作当工件右行碰到限位开关I13时Q06为0G灯灭定时器T40得电并延时5sM07为1Q06得电并自锁H灯亮H操作开始5s后T40定时结束Q06为0H灯灭H 操作结束图4-10 G灯亮向右传送T39定时结束后M06为1Q06得电并自锁G灯亮工件在传送带上向右传送图4-11 复位前状态图复位前在某一运行状态下如上图Q06为1G灯亮工件向右传送图4-12 复位后状态图复位后所有程序返回初始状态G灯灭工件停止传送本次设计针对的三种操作的仿真都得到了验证证明程序是正确的通过PLC 编程的控制实现了各种操作达到了预期目的第5章结论本课题是装配流水线PLC控制系统设计通过对流水线动作的连续性以及被控制设备之间的相互关联性针对不同的工作状态进行相应的动作输出从而实现从工件从一号位传送到仓库完成输出的这样一个周期控制工作程序设计以流水线控制系统为中心的从控制系统的硬件软件选用到系统的设计过程包括设计方案设计流程设计要求梯形图设计等旨在对其中的设计和制造过程做简单的介绍和说明由于本次设计是模拟设计故对硬件系统的选型没有做详细的描述主要是对PLC控制的编程做了重要说明程序主要通过定时器限位开关和中间继电器来控制程序运行最终完成了设计本设计还把工作流程分成了四种操作方式即实现连续单周期移动复位四种情况丰富了工艺流程提高了生产效率并仿真调试成功致谢本文是在王晓光老师的指导下完成的感谢王老师在论文研究和设计过程中给予悉心的指导在学习和工作方面给予了很大的帮助尤其是导师严谨的科学研究精神一丝不苟的工作态度深深地感染和激励着我在向王老师请教问题的过程中也深深被王老师的人格魅力所打动在此谨向王老师致以诚挚的谢意和崇高的敬意在论文即将完成之际也感谢那些给予关心支持和帮助我的师长同学朋友由于经验的匮乏难免有许多考虑不周全之处恳请各位教授批评指正参考文献[1]齐占庆王振臣主编机床电气控制技术机械工业出版社1997[2]王莺工业可编程序控制器 PLC 的现状与发展趋势北京联合大学机械工程学院 2009[3]张扬蔡春伟孙明建 S7-200PLC原理与应用系统设计机械工业出版社2006[4]常斗南李全利可编程控制器原理及工程应用电子工业出版社2006[5]吴中俊黄永红可编程序控制器原理及应用机械工业出版社2004[6]高钦和可编程控制器应用技术与设计人民邮电出版社2004[7]何友王国宏等多传感器信息融合及应用北京电子工业出版社2008[8]施敏芳可编程控制器在生产流水线控制系统中的应用华侨大学精密机械工程系 2001[9]陈晓琴可编程控制器及应用哈尔滨工程大学出版社2008[10]廖常初S7-200PLC编程及应用机械工业出版社 2007[11]刘志华发动机装配线的PLC控制株州建设雅马哈摩托车有限公司 2008[12]孙承志徐智张家海吉顺平西门子S7-200300400PLC基础与应用技术机械工业出版社2008[13]严盈富西门子S7-200PLC入门人民邮电出版社2007[14]美John WWebbRonald AReis Programmable Logic Controllers Principles and Applications FifthEdition Prentice HallPearson2005[15]美SBrian Morriss Programmable LogicControllers Prentice HallPearson2006附录指令表按下启动和单周期按钮M101为1T40定时结束且M10为0时中间继电器M00为Network1LD I00O I03O M101LD T40AN M10OLDM00Network 2M00为1I10为0时Q03为1并得电自锁D灯亮工件传送LD M00O Q03AN I10Network 3工件传送至A限位I10得电M01得电T37定时开始LD I10M01TON T37 50Network 4M01得电T37延时5s断开Q00得电A操作开始LD M01O Q00AN T37Q00Network 5T37得电且M11为0时M102为1时M02为1LD T37AN M11O M102M02Network 6M02为1I11为0时Q04为1并得电自锁E灯亮工件传送LD M02O Q04Q04Network 7工件传送至B限位I11得电M03得电T38定时开始LD I11M03TON T38 50Network 8M03得电T38延时5s断开Q01得电B操作开始LD M03O Q01AN T38Q01Network 9T38得电且M11为0时M103为1时M04为1LD T38AN M11O M103M04Network 10M04为1I12为0时Q05为1并得电自锁F灯亮工件传送LD M04AN I12Q05Network 11工件传送至C限位I12得电M05得电T39定时开始LD I12M05TON T39 50Network 12M05得电T39延时5s断开Q02得电C操作开始LD M05O Q02AN T39Q02Network 13T39得电且M11为0时M104为1时M06为1LD T39AN M11O M104M06Network 14M06为1I13为0时Q06为1并得电自锁G灯亮工件传送O Q06AN I13Q06Network 15工件传送至H限位I13得电M07得电T40定时开始LD I13M07TON T40 50Network 16M07得电T40延时5s断开Q07得电H操作开始LD M07O Q07AN T40Q07Network 17按下单周期按钮在启动按钮没有按下时M10为1并得电自锁LD I03O M10AN I00M10Network 18按下移位按钮移位寄存器M101为1再按下时M102为1直到M104为1按此循环LD I01SHRB M100 M101 4Network 19M101或M102或M103或M104得电时M11为1并得电自锁LD M101O M102O M103O M104O M11M11Network 20按下复位按钮所有程序回到初始状态LD I02R M00 10R M101 4END。

2021年国家开放大学《机电控制与可编程序控制器技术》形考任务(1-5)试题及答案解析

2021年国家开放大学《机电控制与可编程序控制器技术》形考任务(1-5)试题及答案解析

2021年国家开放大学《机电控制与可编程序控制器技术》形考任务(1-5)试题及答案解析形考任务一(红色标注为正确答案)一、填空题(每题0.2分,共1.2分)题目1正确获得0.20分中的0.20分标记题目题干可编程序控制器通过数字式、模拟式的输入和输出,控制各类型的机械或生产过程。

题目2正确获得0.20分中的0.20分标记题目题干熔断器主要防止电路的过载或短路保护元件。

题目3正确获得0.20分中的0.20分标记题目题干电磁式接触器主要由电磁机构、触头系统和灭弧装置和其它部分组成。

题目4正确获得0.20分中的0.20分标记题目题干触点系统分为主触点和辅助触点,分别用来直接接通和断开交流主电路和控制电路。

题目5正确获得0.20分中的0.20分标记题目题干热继电器是利用电流流过发热元件产生热量来使检测元件弯曲,进而推动机构动作的一种保护电器,主要被用作电动机的长期保护。

题目6部分正确获得0.20分中的0.10分标记题目题干分闸时应先断开负荷开关正确获得1.00分中的1.00分,再断开隔离开关;合闸时应先合隔离开关,后合负荷开关。

如果违反操作规程,会造成隔离开关刀口弧光短路甚至更严重的事故。

标记题目信息文本二、判断题(每题0.44分,共8.8分)题目7正确获得0.44分中的0.44分标记题目题干PLC从早期开关量的输入、输出,模拟量的输入、输出,已经发展到能够完成复杂控制功能、通信联网功能的各种控制单元。

选择一项:对错题目8正确获得0.44分中的0.44分标记题目题干PLC是专门用来完成逻辑运算的控制器。

选择一项:对错题目9正确获得0.44分中的0.44分标记题目题干PLC具有监控和自诊断能力,若发生故障或异常,可及时判断故障原因,并排除故障。

选择一项:对错题目10正确获得0.44分中的0.44分标记题目题干由于PLC的可靠性和抗干扰能力较差,所以不能在恶劣的工业环境中应用。

选择一项:对错题目11正确获得0.44分中的0.44分标记题目题干在工业自动化领域,PLC,DCS与IPC技术正在趋于融合。

饮料灌装机的PLC程序设计

饮料灌装机的PLC程序设计

摘要作为通用工业控制计算机,可编程控制器实现了工业控制领域接线逻辑到存储逻辑的飞跃,在世界工业控制中发挥着越来越重要的作用。

鉴于此,设计者利用PLC的功能和特点设计出了一款饮料灌装生产流水线控制系统。

本课题主要用了三菱PLC,传感器,继电器等。

采用PLC是用了它的自动控制能力好的特点,这样可以在生产过程中无需有人控制。

文章刚开始介绍了PLC的相关知识,给出了PLC的定义、功能、特点及应用范围,并引申到在本系统的应用中。

文章对系统中所用到的元器件的原理也做了详细介绍,在对系统设计的说明中,文章详细的给出了系统实现的功能及其控制方法。

最后对系统的软件编程及程序编辑做了说明。

关键词可编程控制器饮料灌装生产流水线系统元器件 PLC 软件系统目录绪论 (2)第一章可编程控制器概述 (3)1.1 PLC的定义 (3)1.2 PLC的基本组成 (3)1.3 PLC的主要特点 (4)1.4 PLC的功能 (5)1.5 PLC的应用范围 (5)第二章元器件工作原理 (6)2.1 PLC工作原理 (6)2.2 传感器的工作原理 (9)2.3 中间继电器的工作原理 (10)第三章PLC控制系统设计方法 (11)3.1 PLC课程设计原则、方法 (11)3.2 PLC常用编程元件 (12)3.3 PLC软件使用 (14)第四章饮料罐装设备的PLC控制设计 (20)4.1 控制系统分析 (20)4.2 I/O端口分配 (20)4.3 梯形图 (20)4.4语句表 (23)第五章程序调试 (24)5.1 调试方法 (24)5.2 调试过程 (25)第六章结论和展望 (27)致谢 (28)参考文献 (29)绪论一、课题研究背景几年前。

自动化技术只占包装机械设计的30%,现在已占50%以上,大量使用了微电脑设计和机电一体化控制。

提高包装机械自动化程度的目的,一是为了提高生产率:二是为了提高设备的柔性和灵活性;三是为了提高包装机械完成复杂动作的能力。

PLC四组抢答器和装配流水线实验报告

PLC四组抢答器和装配流水线实验报告

装配流水线的模拟控制一、实验目的1、用 PLC构成装配流水线的控制系统..2、了解移位寄存器指令在控制系统中的应用及编程方法..二、实验内容实验箱上框中的 A~H 表示动作输出用 LED 发光二极管模拟 ;下框中的A、B、C、D、E、F、G、H 插孔分别接主机的输出点..传送带共有十六个工位;工件从 1 号位装入;分别在 A操作 1 、B操作 2 、C操作 3三个工位完成三种装配操作;经最后一个工位后送入仓库;其它工位均用于传送工件..四、实验控制要求1、启动按钮SB1、复位按钮 SB2、移位按钮 SB3 均为常OFF..2、启动后;再按“移位”后;按以下规律显示:D→E→F→G→A→D→E→F→G→B →D→E→F→G→C→D→E→F→G→H→D→E→F→G→A……循环;D、E、F、G 分别用来传送的;A 是操作 1;B 是操作 2;C 是操作3;H 是仓库..3、时间间隔为 1S..五、实验步骤方法一:1、连线①按照以上的I/O分配表连接好主机上的输入输出点..②输出端 1L、2L、3L插孔均连到外接电源的 COM插孔..③输入端 1M 插孔连到外接电源的COM插孔..④实验区的+24V插孔连到外接电源的+24V插孔..2、程序中用到的主要指令定时器TON;移位寄存器SHRB..3、输入程序代码并对其解释说明梯形图注:说明中内数字代表网络号;如1代表网络1..说明:按下启动按钮SB1→线圈I0.01得电闭合→M0.02置位→M0.03得电并保持..此时;按下移位按钮SB3;使I0.23得电闭合→M0.13置位..复位说明:按下复位按钮SB2;I0.12→M10.02复位;即保持为失电..说明:移位按钮SB3按下后;I0.24得电闭合→M0.44置位→M0.44得电并保持→启动定时器T375;开始定时;1秒时T376闭合→M0.36得电→M0.35失电;定时器T375复位→M0.36失电→M0.35得电;再次启动定时器T375;1秒时T376闭合→M0.36得电→M0.35失电……一直循环;也就是5和6构成了一个1秒钟自复位定时器;每1秒输出一个持续时间位1个扫描周期的时钟脉冲;即T375每1秒闭合1个扫描周期→M0.36每1秒闭合1个扫描周期..说明:M0.36每1秒闭合1个扫描周期→M0.37也每1秒闭合1个扫描周期→移位寄存器SHRB7每1秒移位一次输入数据为M0.17;即1;M10.07表示移位寄存器的最低位;21表示移位寄存器的长度为21;且为左移→首次执行SHRB7将输入数据1移入M10.07中;并移出移位寄存器的最高位..移出的数据被放置在溢出内存位SM1.1中..复位说明:M10.02复位→M10.07为0;使得所以的位全部为0;即全为失电状态;因而流水线不会工作..说明:①第一次执行移位寄存器指令使M10.07的值为1→M10.08得电→M0.18复位→M0.17也复位;同时M10.09得电→线圈Q0.39得电闭合;D灯亮..②第六次执行移位寄存器指令使M10.59的值为1→线圈Q0.39得电闭合;D灯亮..③第十一次执行移位寄存器指令使M11.29的值为1→线圈Q0.39得电闭合;D灯亮..④第十六次执行移位寄存器指令使M11.79的值为1→线圈Q0.39得电闭合;D灯亮..说明:①第二次执行移位寄存器指令使M10.110的值为1→线圈Q0.410得电闭合;E灯亮..②第七次执行移位寄存器指令使M10.610的值为1→线圈Q0.410得电闭合;E灯亮..③第十二次执行移位寄存器指令使M11.310的值为1→线圈Q0.410得电闭合;E灯亮④第十七次执行移位寄存器指令使M12.010的值为1→线圈Q0.410得电闭合;E灯亮..说明:①第三次执行移位寄存器指令使M10.211的值为1→线圈Q0.511得电闭合;F灯亮..②第八次执行移位寄存器指令使M10.711的值为1→线圈Q0.511得电闭合;F灯亮..③第十三次执行移位寄存器指令使M11.411的值为1→线圈Q0.511得电闭合;F灯亮..④第十八次执行移位寄存器指令使M12.111的值为1→线圈Q0.511得电闭合;F灯亮..说明:①第四次执行移位寄存器指令使M10.312的值为1→线圈Q0.612得电闭合;G灯亮..②第九次执行移位寄存器指令使M11.012的值为1→线圈Q0.612得电闭合;G灯亮..③第十四次执行移位寄存器指令使M11.512的值为1→线圈Q0.612得电闭合;G灯亮..④第十九次执行移位寄存器指令使M12.212的值为1→线圈Q0.612得电闭合;G灯亮..说明:①第五次执行移位寄存器指令使M10.413的值为1→线圈Q0.013得电闭合;A灯亮..②第十次执行移位寄存器指令使M11.114的值为1→线圈Q0.114得电闭合;B灯亮..③第十五次执行移位寄存器指令使M11.615的值为1→线圈Q0.215得电闭合;C灯亮..说明:①第二十次执行移位寄存器指令使M12.316的值为1→线圈Q0.716得电闭合;H灯亮..②第二十一次执行移位寄存器指令使M12.417的值为1→M0.117置位;移位寄存器进入下一次循环..4、调试运行程序5、实验结果与预期一样;符合控制要求..方法二:1、接线同方法一2、程序中用到的指令双字传送指令MOV_DW;定时器TON;双字左移指令SHL_DW..3、输入程序代码并对其解释说明梯形图说明:按下启动按钮SB1→线圈I0.01得电闭合→M0.02置位→M0.03得电并保持..此时;按下移位按钮SB3;使I0.23得电闭合→M0.13置位..复位说明:按下复位按钮SB2;I0.12→M10.02复位;即保持为失电..说明:①移位按钮SB3按下后;I0.24得电闭合→执行传送指令MOV_DW4;将立即数21传送给MD10;对MD10进行初始化;即MD10=00000001..与此同时;同方法一;5和6构成了一个1秒钟自复位定时器;每1秒输出一个持续时间位1个扫描周期的时钟脉冲;即T375每1秒闭合1个扫描周期→M0.36每1秒闭合1个扫描周期..②第二十一次执行双字左移指令使M11.44的值为1→进入下一次循环..说明:M0.36每1秒闭合1个扫描周期→M0.37也每1秒闭合1个扫描周期→字左移指令SHL_DW7每1秒移位一次→第一次移位使M13.08为1..说明:①第一次执行双字左移指令使M13.08为1;即M13.0得电→线圈Q0.38得电闭合;D灯亮..②第六次执行双字左移指令使M13.58的值为1→线圈Q0.38得电闭合;D灯亮..③第十一次执行双字左移指令使M12.28的值为1→线圈Q0.38得电闭合;D灯亮..④第十六次执行双字左移指令使M12.78的值为1→线圈Q0.38得电闭合;D灯亮..说明:①第二次执行双字左移指令使M13.19的值为1→线圈Q0.49得电闭合;E 灯亮..②第七次执行双字左移指令使M13.69的值为1→线圈Q0.49得电闭合;E 灯亮..③第十二次执行双字左移指令使M12.39的值为1→线圈Q0.49得电闭合;E灯亮④第十七次执行双字左移指令使M11.09的值为1→线圈Q0.49得电闭合;E灯亮..说明:①第三次执行双字左移指令使M13.210的值为1→线圈Q0.510得电闭合;F 灯亮..②第八次执行双字左移指令使M13.710的值为1→线圈Q0.510得电闭合;F灯亮..③第十三次执行双字左移指令使M12.410的值为1→线圈Q0.510得电闭合;F灯亮..④第十八次执行双字左移指令使M11.110的值为1→线圈Q0.510得电闭合;F灯亮..说明:①第四次执行双字左移指令使M13.311的值为1→线圈Q0.611得电闭合;G 灯亮..②第九次执行双字左移指令使M12.011的值为1→线圈Q0.611得电闭合;G灯亮..③第十四次执行双字左移指令使M12.511的值为1→线圈Q0.611得电闭合;G灯亮..④第十九次执行双字左移指令使M11.211的值为1→线圈Q0.611得电闭合;G灯亮..说明:①第五次执行双字左移指令使M13.412的值为1→线圈Q0.012得电闭合;A 灯亮..②第十次执行双字左移指令使M12.113的值为1→线圈Q0.113得电闭合;B灯亮..③第十五次执行双字左移指令使M12.614的值为1→线圈Q0.214得电闭合;C灯亮..说明:第二十次执行双字左移指令使M11.315的值为1→线圈Q0.715得电闭合;H 灯亮..4、调试运行程序5、实验结果与预期一样;符合控制要求..1、接线同方法一2、程序中用到的指令3、输入程序代码并对其解释说明梯形图4、调试运行程序5、实验结果与预期一样;符合控制要求..四组抢答器设计一、实验目的1、用PLC设计一个功能齐全的抢答器..2、掌握定时器的基本方法..3、掌握PLC 构成数码显示控制系统的设计方法 ..4、掌握赋值指令的既不让你用法..5、掌握利用移位指令构成循环控制的方法..二、实验内容运用所学知识设计一个带有主持人;复位;时间限制;几号选手抢答成功数码管显示的四组抢答器..四、实验控制要求1、开始抢答按钮SB9、复位按钮 SB8常为OFF..2、主持人按下开始抢答按钮SB9;数码管显示开始倒计时;选手开始抢答;若10秒内某位选手抢答成功;那么他所对应的抢答成功指示灯亮;同时数码管倒计时结束;数码管显示成功抢答选手号数;其他选手不能再抢答;直到主持人宣布下一轮抢答开始;并按下抢答开始按钮为止;若10秒都没人抢答;数码管倒计时到0;超时警告指示灯闪烁;四位选手均不能再不抢答;即使按下抢答按钮也无效;直到主持人宣布下一轮抢答开始;并按下抢答开始按钮..4、主持人按下复位按钮;四位选手均不能抢答;即使按下抢答按钮也是无效的只有主持人宣布开始;并按下开始抢答按钮后;选手才可抢答..5、抢答限时时间为10秒;主持人按下抢答按钮开始;数码管从9倒计时到0;抢答时间到并发出警告..五、实验步骤方法一:1、连线①按照以上的I/O分配表连接好主机上的输入输出点..②输出端 1L、2L、3L插孔均连到外接电源的 COM插孔..③输入端 1M 插孔连到外接电源的COM插孔..④数码管的COM插孔连到外接电源的COM插孔..⑤实验区的+24V插孔连到外接电源的+24V插孔..2、程序中用到的主要指令双字传送指令MOV_DW;定时器TON;双字左移指令SHL_DW3、输入程序代码并对其解释说明梯形图注:说明中内数字代表网络号;如1代表网络1..说明:主持人宣布抢答开始并按下抢答开始按钮SB9后→I0.59得电→Q0.59得电闭合→Q0.51也得电闭合..此时;四位选手可按下对应按钮开始抢答..若1号抢答成功→I0.01得电Q1.51已得电;Q0.01得电并自锁使其保持;同时与其他选手互锁;即使此时其他选手按下抢答按钮也无效;并将结果存储到M0.01中;L1灯亮;若2号抢答成功→I0.12得电Q1.51已得电;Q0.12得电并自锁使其保持;同时与其他选手互锁;即使此时其他选手按下抢答按钮也无效;并将结果存储到M0.02中;L2灯亮;若3号抢答成功→I0.23得电Q1.51已得电;Q0.23得电;并自锁使其保持;同时与其他选手互锁;即使此时其他选手按下抢答按钮也无效;并将结果存储到M0.23中;L3灯亮;若4号抢答成功→I0.33得电Q1.51已得电;Q0.34得电并自锁使其保持;同时与其他选手互锁;即使此时其他选手按下抢答按钮也无效;并将结果存储到M0.34中;L4灯亮..说明:四位选手任意一位抢答成功;立刻让M10.05开始的32位置0..说明:主持人按下复位按钮SB8;I0.46得电→Q0.4得电闭合→复位指示灯L8亮;同时使M10.06开始的32位置0..说明:SM0.1初次扫描为1;此网络用于对MD107开始的32为地址初始化全部为0..说明:主持人按下开始抢答按钮SB9;I0.58得电;把1赋给MD10..说明:主持人按下开始抢答按钮SB9;I0.59得电→启动限时定时器T379;定时为10秒;同时Q1.59得电闭合;开始抢答指示灯L9亮..当复位按钮SB8按下时; Q1.59得电闭合;开始抢答指示灯L9灭;复位..说明:Q1.510得电闭合时;将其存储到M0.5中..说明:M0.510为1;即主持人宣布开始抢答→M0.511也为1;启动定时器T3811;定时为1秒..说明:T3811定时时间到→T3812打开并存储到M0.412;同时双字左移指令XHL_DW12开始执行..同时;M0.411失电→T3811复位→T3812失电→M0.412失电→T3811复位……一直循环;也就是构成了一个1秒钟自复位定时器;每1秒输出一个持续时间位1个扫描周期的时钟脉冲;即T3811每1秒闭合1个扫描周期→M0.412每1秒闭合1个扫描周期..说明:限时定时器T379定时到10秒时;T3713闭合;并将结果存储到M1.0;与四位选手抢答成功线圈互锁..说明:限时到10秒时;M1.014得电闭合;通过SM0.514输出到Q1.614;使超时警告等L8闪烁..说明:网络18到网络21是数码管显示情况;当某位选手抢答成功时显示对应的选手号;具体显示方法是点亮数码管对应的段;如:1号选手抢答成功;显示1;需要点亮数码管的B段和C段;即使Q0.6和Q0.7得电即可;主持人宣布开始抢;还没有选手抢答;数码管需显示倒计时数字;同样的方法;需要点亮数字几;就将其是对应的段都点亮;如:显示9;需点亮A、B、C、D、F、G段;只需让Q0.6 、Q0.7、Q1.1、Q1.2、Q1.4、Q1.5得电即可;所不同的是每隔1秒要显示当前显示数字减1的数;这个是通过1秒自复位定时器T3811和双字左移指令SHL_DW完成的;每隔1秒通过双字左移指令SHL_DW使MD10开始的32位地址得到新的值;也就对应点亮数码管不同的段;达到显示的目的..4、调试运行程序5、实验结果与预期一样;符合控制要求..。

机电传动控制课设——小车循环往返

机电传动控制课设——小车循环往返

设计题目: 小车循环往返运行电气控制系统设计用三相异步电动机拖动一辆小车在A、B、C、D、E五点之间自动往返运行,小车五位行程控制示意图如图。

小车初始在A点,按下启动按钮,小车依次前进到B、C、D、E点,并分别停止2S返回到A点停止。

1)设计控制方案。

列出输入/输出原件(分配输入/输出点)及控制功能;2)画出PLC控制硬件接线图。

设计并绘制以下工艺图中的两种:电器板元件布置图;电器板零件加工图;控制面板元件布置图;接线图及面板加工图;电气箱图纸及总装接线图;3)画出梯形图;4)根据梯形图写出指令表程序;5)完成设计说明书。

图2-7小车循环往返运行电气控制系统设计《机电传动控制》课程设计设计题目:基于PLC的装配流水线的控制系统研究姓名:学号电子邮箱:完成日期:2019年12月基于PLC的装配流水线的控制系统研究摘要:本设计将以电子设备装配为例,对工厂的装配流水线的控制系统进行设计。

本文的设计包含硬件设计和软件设计。

其中,PLC系统采用了日本三菱系列FX2N型号的PLC,设计并安装了外部电路,软件部分包括程序的设计和测试。

最终,实现了一下功能:(1)传送带上有八个工位,0,2,4,6四个工位执行传送功能,1,3,5,7四个工位分别执行操作1,操作2,操作3,操作4。

(2)在0工位上,当工件装入时,传感器将发出信号。

(3)合上启动开关后(工件未装入时,传送带不动),每隔5S移动一个工位。

该控制系统采用循环工作,以保证装配时工作的连续性和稳定性。

关键词:PLC 装配流水线电子设备装配控制系统1 引言 (4)2装配流水线控制系统的总体设计方案 (4)1.1控制方案的选取 (4)1.2 工作方式 (4)1.3 电机、电器元件等选取 (4)2 系统的硬件电路设计 (5)2.1 主电路的设计 (5)2.2 控制电路的设计 (5)1.3 梯形图 (7)1.4指令语句表 (7)3 工作原理 (9)4总结 (9)参考文献 (10)1 引言装配线是人和机器的有效组合,最充分体现设备的灵活性,它将输送系统、随行夹具和在线专机、检测设备有机的组合,以满足多品种产品的装配要求。

装配式建筑新建PC工厂项目工艺设计说明书

装配式建筑新建PC工厂项目工艺设计说明书

装配式建筑新建PC工厂项目工艺设计说明书编制:__________________审核:__________________批准:__________________20XX年XX月目录装配式建筑 (1)新建PC工厂项目工艺 (1)设计说明书 (1)第一部分:生产工艺设计 (3)一、设计依据 (3)二、生产任务及年生产规模、工作制度及年时基数 (3)三、工艺设计 (3)四、生产用电规划 (28)五、主要原材料消耗: (30)第二部分、PC构件自动化生产线设备技术规范书 (32)一、总则 (32)二、项目概况及产能指标 (32)三、设备配置基本方案 (33)四、工程界面分工 (34)五、设计制造技术标准 (35)六、生产线设备及相关设施的基本参数和技术要求 (36)七、生产线控制系统技术要求 (43)八、液压系统技术要求 (44)九、供货范围 (45)十、清洁、油漆、包装、运输及到货保管 (46)十一、技术资料及交付进度 (47)十二、交货进度 (50)十三、监造、检验和性能验收试验 (50)十四、技术服务和设计联络 (53)十五、现场施工 (55)十六、安装、调试及试运行 (56)十七、验收 (56)十八、售后服务: (57)十九、工程进度表 (57)第一部分:生产工艺设计一、设计依据1.国家及行业的相关规范、标准。

2.年生产规模。

3.PC构件产品数据:产品几何尺寸、产品重量、产品的质量规范。

4.PC构件产品生产工艺文件等。

5.相关协议及技术规定等。

二、生产任务及年生产规模、工作制度及年时基数1.项目目标要求:建设国内一流的混凝土PC构件生产工厂,满足装配式住宅所有部件的生产制作,确保工艺先进,制造水平、生产效率、产品品质在国内领先。

2.生产能力:生产能力:年产混凝土构件150000m³,涵盖装配式住宅所需的全部产品:外墙板、内墙板、叠合板及楼梯、阳台板、空调板、梁柱等异型构件。

3.工作制度及年时基数:二班运转:8时/班;年时基数:300×16=4800小时(产能计算16小时/天计算),生产节拍按15分钟计算。

基于PLC的饮料灌装生产流水线控制系统的设计论文

基于PLC的饮料灌装生产流水线控制系统的设计论文

-----WORD格式--可编辑--专业资料-----基于PLC的饮料灌装生产流水线控制系统的设计摘要PLC 随着计算机和网络通讯技术的发展,企业对生产过程的自动控制和信息通讯提出了更高的要求。

饮料生产线比较复杂,生产环节也很多。

其中饮料的灌装就是饮料生产线上重要的生产环节。

控制系统主要由一台PLC、交流异步电机、液罐、多个灌装状态检测传感器、故障报警蜂鸣器、产量统计显示器等组成。

其中电机用来控制运送饮料瓶的传送带部分。

本控制系统有两个特点:一是输入、输出设备比较多;二是所需实现的控制是顺序逻辑控制、模块控制以及计算统计功能。

西门子S7-300系列PLC在模块控制、高速计数和计算方面的功能较强,实现比较方便。

因此本系统选用了S7-300型号的PLC进行控制,既满足了控制系统所需的I/O 点数,又满足了被控对象的控制要求。

采用PLC控制饮料灌装生产线,实现了饮料生产线的自动化、智能化。

对劳动生产率的提高,饮料质量和产量的提高具有深远的意义。

关键词S7-300可编程序控制器(PLC)/自动化/智能化-----WORD格式--可编辑--专业资料-----基于PLC的饮料灌装生产流水线控制系统的设计第1章课题背景研究1.1饮料灌装生产流水线的概述近年来,饮料工业发展迅猛,碳酸饮料、果汁饮料、蔬菜汁饮料、含乳饮料、瓶装饮用水、茶饮料等品种不断丰富,产量上的飘红,使得对设备市场的需求也呈牛市。

国外灌装与封口设备向高速发展世界灌装机向高速、多用、高精度方向发展,目前部分灌装生产线已可以在玻璃瓶与塑料容器(聚酯瓶)、碳酸饮料与非碳酸饮料、热灌装与冷灌装等不同要求和环境下作用。

目前碳酸饮料灌装机灌装速度最高已达2000罐/分,德国H&K公司灌装机的灌装阀多达165头,SEN公司144头,Krones公司178头,灌装机直径大至5米,灌装精度0.5ml以下。

非碳酸饮料灌装机灌装阀50~100头,灌装速度最高达1500罐/分,灌装机料槽转速20~25转/分,速度提高1倍。

生产计划课程设计

生产计划课程设计

生产计划与控制课程设计说明书设计题目装配流水线设计与平衡作者严启林班级 07工业工程指导教师李沛设计时间 2010年12月目录1. 产品研究对象 (2)1.1生产布局 (2)1.2 DZ47-63工艺流程 (3)2 测定工序标准工时 (4)2.1 确定观测次数 (4)2.2 测时 (5)2.3 剔除异常数据 (6)2.4 确定各工位评定系数 (7)2.5 确定正常时间 (9)2.6 确定宽放系数 (10)2.7 计算出标准工时 (10)3 计算生产线平衡率 (11)4 方法研究分析 (12)5 瓶颈工序分析 (13)6 产线平衡结果分析 (13)7结束语 (14)参考文献 (15)摘要: 运用工作测定与作业分析的方法 ,分析了某玩具厂装配流水线的工作过程与平衡状况 ,针对整条流水线中存在问题 ,结合生产实际提出了解决装配流水线瓶颈环节、改进流水线平衡的方案。

通过实施改进方案 ,关键词: 工作测定; 装配流水线; 生产线平衡1. 产品研究对象人民电器集团系中国500强企业之一,始创于1996年,是一家以生产和销售高低压电器、成套设备为主导,集交通、通讯、旅游、商贸于一体的全国性无区域企业集团。

集团核心层企业人民电器集团有限公司,下辖六大紧密层控股公司,成员企业共有66家,加工协作180多家,国内外销售分公司300多家,厂房面积27000平方米。

集团公司实行董事会领导下的总经理负责制,集团现有员工2300多名,中高级职称的技术人员和管理人员350多名。

生产和销售42个系列,4000多种规格的产品。

1997年,集团年产值超3亿元。

由于该企业的产品很多,装配数量也不相同,故以生产批量比较大的产品小型断路器(产品代码为DZ47-63)为研究对象,对其装配流水线做了瓶颈分析与平衡改善。

•1.1生产布局现有的DZ47-63 1P流水线布置图如下:1.2 DZ47-63工艺流程该产品的主要工序有: ①装配5人/组、五组→②穿钉2人→③铆合→④延时校验4个人→⑤瞬时校验→⑥封盖2个小人→⑦移印2个人→⑧盒装→⑨箱装。

PLC控制的玻璃生产流水线设计

PLC控制的玻璃生产流水线设计

PLC控制的玻璃生产流水线设计一、本文概述本文旨在探讨PLC(可编程逻辑控制器)在玻璃生产流水线设计中的应用。

我们将首先简要介绍PLC的基本概念及其在工业自动化中的重要性,然后概述玻璃生产流水线的基本构成和工艺流程。

接下来,本文将详细讨论如何利用PLC实现对玻璃生产流水线的精确控制,包括设备启动、停止、速度调节、故障检测与处理等功能。

我们还将探讨PLC控制系统在提升玻璃生产效率、优化产品质量、降低能耗和减少故障率等方面的优势。

我们将总结PLC在玻璃生产流水线设计中的关键作用,并展望其未来的发展趋势和应用前景。

通过本文的阐述,读者将深入了解PLC控制的玻璃生产流水线的设计理念、实现方法及其在实际生产中的应用效果,为相关领域的研究和实践提供有益的参考。

二、PLC控制技术概述PLC,即可编程逻辑控制器(Programmable Logic Controller),是一种专为工业环境应用而设计的数字运算操作电子系统。

自20世纪60年代末期诞生以来,PLC以其强大的功能、稳定的性能、易于编程和扩展的特性,在工业自动化领域得到了广泛应用。

PLC控制技术以其灵活性、高可靠性、易维护性等特点,成为了现代工业自动化生产流水线的核心控制设备。

PLC的核心部分是一个可编程的存储器,用于存储用户程序,执行逻辑运算、顺序控制、定时、计数和算术操作等面向用户的指令,并通过数字或模拟式输入/输出控制各种类型的机械设备或生产过程。

PLC及其有关的外围设备,都应按易于与工业控制系统形成一个整体,易于扩展其功能的原则设计。

在玻璃生产流水线中,PLC控制技术扮演着至关重要的角色。

PLC 通过对生产线上的各个设备和传感器进行实时监控和控制,确保生产过程的连续性和稳定性。

通过预先编程,PLC可以根据生产需求自动调整设备的运行状态,实现生产效率的优化。

同时,PLC还具有强大的故障诊断功能,能够及时发现并处理生产过程中的异常情况,保障生产安全。

饮料灌装生产流水线PLC的控制

饮料灌装生产流水线PLC的控制

摘要随着工业自动化水平日益提高,众多工业企业均面临着传统生产线的改造和重新设计问题。

PLC(可编程序控制器)是以微处理器为核心的工业控制装置,它将传统的继电器控制系统与计算机技术结合在一起,近年来在工业自动控制、机电一体化、改造传统产业等方面得到普遍应用。

作为通用工业控制计算机,其实现了工业控制领域接线逻辑到存储逻辑的飞跃,在世界工业控制中发挥着越来越重要的作用。

本文介绍了PLC 在饮料灌装流水线中的应用,给出了详细的程序设计过程。

利用PLC控制饮料灌装生产过程,可有效提高灌装生产效率,并显著增加控制系统的可靠性和柔性。

在现代生产生活中,自动化的应用越来越多,通过PLC实现智能控制可以在工厂生产中节省很多的人力物力。

在饮料罐装生产线上用PLC控制罐装,同时做统计工作,可大大提高工厂的自动化水平。

饮料罐装生产线上也需要自动化提高生产效率。

本文主要介绍的是PLC 的饮料灌装生产流水线的控制系统的设计。

通过PLC实现智能控制可以在工厂生产中节省很多的人力物力。

在饮料罐装生产线上用PLC控制罐装,同时做统计工作,可大大提高工厂的自动化水平。

所设计该系统最终能够实现以下功能:该系统主要运用了PLC、传感器、继电器、加法器、行程开关等器件,利用PLC良好的自动控制性能,提高生产效率,能够实现饮料罐装生产过程的无人控制。

该控制系统可节省大量电气元件、导线与原材料,缩短设计周期,减少维修工作量, 提高加工零件合格率,进而提高生产率,而且程序调整修改方便灵活,提高了设备的柔性和灵活性。

具有整体技术经济效益。

目录第一章可编程控制器概述 11.1 PLC的定义 (1)1.2 PLC的组成 (1)1.3 可编程控制器的分类和发展 (2)1.4 PLC的功能 (2)1.5PLC的应用范围 (2)第二章任务及相关设计方案42.1任务的分析 (4)2.2硬件设计方案 (4)2.3软件设计方案 (5)2.4经验设计方法 (5)2.5逻辑设计方法 (5)第三章元器件的选择 63.1 电动机的选择 (6)3.2 断路器选用原则 (7)3.3 接触器的选型 (7)3.4 热继电器的选型 (7)3.5行程开关电器、熔断器的选型 (8)3.6传感器的选型 (8)3.7红外发光二极管选型 (9)第四章流水线灌装的工作原理9第五章系统硬件电路的实现115.1系统硬件结构图 (11)5.2电控系统与原理图设计 (11)第六章PLC控制部分硬件设计126.1 PLC设计 .......................................................................... 错误!未定义书签。

PLC课程设计装配流水线的模拟控制

PLC课程设计装配流水线的模拟控制

《PLC设计与实训》设计报告题目:装配流水线的模拟控制一.设计题目与设计目的1.设计题目装配流水线的模拟控制2.设计目的了解移位寄存器在控制系统中的应用及针对位移寄存器指令的编程方法二.设计要求1.设计要求说明在本实验中,传送带共有20个工位。

工件从1号位装入,依次经过2号位、3号位…20号工位。

在这个过程中,工件分别在A(操作1)、B(操作2)、C (操作3)三个工完成三种装配操作,经最后一个工位送入仓库。

按下启动开关SD ,程序按照D→A→E→B→F→C→G→H流水线顺序自动循环执行;在任意状态下选择复位按钮程序都返回到初始状态;选择移位按钮,每按动一次,完成一次操作。

2.实验面板图三.设计内容1.设计思路根据设计要求写出如下流程:(1)当程序烧写进PLC板以后,启动程序,按下开始按钮I0.0,流水线开始正常工作;(2) 1秒后传送带D指示灯亮;(3) 1秒后传送带A指示灯亮,D指示灯灭;(4) 1秒后传送带E指示灯亮,A指示灯灭;(5) 1秒后传送带B指示灯亮,E指示灯灭(6) 1秒后传送带F指示灯亮,B指示灯灭;(7) 1秒后传送带C指示灯亮,F指示灯灭;(8) 1秒后传送带G指示灯亮,C指示灯灭;(9) 1秒后传送带H指示灯亮,G指示灯灭;(10)1秒后又跳转至D指示灯亮,H灯灭,8秒一个周期,循环往复;(11)在过程中任意时刻按下复位按钮,系统复位至正常工作最开始状态;(12)在过程中任意时刻按下移位按钮,立刻跳转至下一步。

2.设计程序(1)梯形图如下:(2)指令表:Network 1LD I0.0 LPSAN M20.0 LPSAN M0.1 TON T37, +10 LPPTON T38, +80 LPPEDR M20.0, 1 R M10.0, 1 Network 2LD T38AN M20.0O I0.2O C6O M0.0LD I0.0EUOLDAN M10.0= M0.0 Network 3LD I0.2 LPSEUS M20.0, 1 LPPR M10.0, 1 Network 4LD T37AN M20.0= M0.1 Network 5O M0.1LD I0.1EUOLDSHRB M0.0, M10.0, +8 Network 6LD I0.1LD C5LD I0.0EDOLDO I0.2CTU C5, 8Network 7LD M10.0= Q0.0Network 8LD M10.1= Q0.1Network 9LD M10.2= Q0.2Network 10LD M10.3= Q0.3Network 11LD M10.4= Q0.4Network 12 LD M10.5 = Q0.5 Network 13 LD M10.6 = Q0.6 Network 14 LD M10.7 = Q0.7 3.硬件接线图四.调试过程与设计体会1.调试过程首先将预先设计好题目要求功能的梯形图在模拟软件上打出来,保存显示有错误,经过更改后,保存成功。

基于PLC的装配流水线控制系统设计

基于PLC的装配流水线控制系统设计

郑州工业应用技术学院课程设计任务书题目基于PLC的装配流水线控制系统设计专业、班级12电气工程及其自动化一班学号1202120123 姓名左金诚主要内容:利用三菱FX系列PLC系统,进行装配流水线控制系统的设计,编写PLC 的梯形图程序。

在FX系列PLC综合实验面板上,进行实验电路的熟悉和连接,了解移位寄存器在控制系统中的应用及针对位移寄存器指令的编程方法。

应用组态设计软件进行装配流水线的监控程序设计,要求与PLC程序实现同步。

基本要求:传送带共有二十个工位。

工件从1号位装入,依次经过2号位、3号位……16号工位。

在这个过程中,工件分别在A(操作1)、B(操作2)、C(操作3)三个工位完成三种装配操作,经最后一个工位后送入仓库。

注:其它工位均用于传送工件。

参考资料[1]王玮. 电气工程实验教程[M]. 北京:北京交通大学出版社,2006[2]胡学林. 可编程控制器教程[M]. 北京:电子工业出版社,2005[3]刘美俊. 电气控制与PLC工程应用[M]. 北京:机械工业出版社,2011完成期限:指导教师签名:课程负责人签名:2015年12 月28 日郑州工业应用技术学院课程设计说明书题目:基于PLC装配流水线控制系统设计*名:***院(系):机电工程学院专业班级:12电气工程及其自动化一班学号:**********指导教师:赵娟萍吉成芳成绩:时间:2015 年12 月28 日至2016 年1 月8 日摘要本设计以当今自动化水平越来越高的现状。

装配流水线在生产过程中代替人力发挥出越来越重要的作用。

以此为背景从它的概念和特点出发,提出了装配流水线生产上的问题和不足,各企业通过调整装配作业指导、运用工序同期化和加强现场管理等方法来改善这些问题。

对装配生产流水线进行改进,最终达到使整个装配线趋于平衡、装配效率有效提高和提高现场管理的目的。

PLC是现代通用的工业控制计算机。

其接口容易,同时PLC的编程语言简单易懂很容易被不管是否有电路基础的用户都能很快上手和掌握。

基于PLC的生产流水线电气控制系统设计

基于PLC的生产流水线电气控制系统设计

江苏科技大学本科毕业设计(论文)学院电子信息学院专业电气工程及其自动化学生姓名班级学号指导教师二零年六月江苏科技大学本科毕业论文基于PLC的生产流水线电气控制系统设计The Design of The Electrical Control System of Production LinesBased on PLC江苏科技大学毕业设计(论文)任务书学院名称:电子信息学院专业:电气工程及其自动化学生姓名:学号:0指导教师:职称:摘要生产流水线是在一定的线路上连续输送货物搬运机械,又称输送线或者输送机。

可编程逻辑控制器(PLC),一种数字运算操作的电子系统,专为在工业环境应用而设计的,被誉为当代工业自动化的主要支柱之一。

随着科学技术的发展,以PLC作为基本控制单元的电气控制系统在现代化自动生产流水线及管理中优越性越来越明显。

本课题主要是研究利用西门子S7-200 PLC配合西门子MICROMASTER VECTOR变频器、电机等设备实现生产流水线某一部分控制电机的正向、反向以及多段调速运行,使其具备启停、调试、单选等功能。

PLC使用方便、编程简单、现场调试容易、环境要求低、抗干扰能力和可靠性能力强,结合以上特点,本课题采用软件与硬件相结合的方法,采用相对优越的设计思路,探求PLC、变频器、电机之间的控制关系,通过仿真实现以及硬件调试验证了可靠性。

关键词:PLC;变频器;多段调速;自动化;流水线AbstractThe production line is, in a certain line continuously transporting goods and handling machinery, also known as the conveying line or conveyor. Programmable logic controller (PLC), a digital electronic computers operating system, designed for applications in industrial environments , known as one of the main pillars of contemporary industrial automation. With the development of science and technology, as the basic control unit to the PLC electrical control system in modern production lines and management superiority is increasingly evident. The main subject of study with Siemens S7-200 PLC, the Siemens MICROMASTER VECTOR drive, motor and other equipment to achieve a certain part of the production line control motor forward, reverse, and multi-speed run, it has to start and stop,debugging, radio and other functions. PLC easy to use, simple to program, easy on-site commissioning, low environmental requirements, and strong anti-interference ability and reliability capabilities, combined with the above characteristics, the subject using a combination of software and hardware, the use of relatively superior design ideas, and explore the control relationship between PLC, frequency conversion and motor. It has been verified the reliability through simulation and hardware debug.Keywords: PLC; converter; multi-stage speed; automation; pipeline目录第一章绪论 (9)1.1 研究背景 (9)1.2 研究目的及意义 (9)1.3 本文的主要内容 (10)第二章生产流水线电气控制系统设计 (11)2.1 生产流水线简介 (11)2.2 设计目标 (12)2.3 设计思路及实现 (12)第三章控制系统的硬件设计 (14)3.1 西门子S7-200 PLC (14)3.1.1 PLC的组成及工作原理 (14)3.1.2 S7-200 PLC简介 (17)3.1.3 I/O地址分配 (18)3.1.4 S7-200 PLC接线图 (19)3.2 西门子MICROMASTER VECTOR变频器 (20)3.2.1 变频器的工作原理 (20)3.2.2 变频调速 (20)3.2.3 MMV变频器简介 (21)3.2.4 参数设置 (22)3.2.5 多段速控制 (22)3.2.6 变频器接线图 (23)第四章控制系统的软件设计 (25)4.1 PLC编程 (25)4.2 编程软件简介 (26)4.3 顺序控制继电器(SCR)指令 (27)4.4 程序设计 (28)4.5 仿真结果 (34)4.6 结论 (40)结语 (41)致谢 (42)参考文献 (43)第一章绪论1.1 研究背景在可编程逻辑控制器(PLC)问世之前,继电器在工业控制领域中占主导地位,继电器控制系统有体积大、功耗多、可靠性差等十分明显的缺点,尤其当生产工艺发生变化时,就必须重新设计与安装,会造成时间和资金的严重浪费。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

长沙学院专业综合设计说明书学院课程设计鉴定表目录1.系统功能与要求2.系统元器件选型3.系统端口配置4.硬件电路设计5.程序设计6.调试与结论装配流水线控制系统的设计1.系统功能与要求1 设计任务通过毕业设计了解PLC控制的企业装配流水线基本原理以及工作流程,设计PLC控制实现的模拟装配流水线系统,控制多工位装入、多工位装配、单工位入库等操作。

⑴以自动化实验中心综合实训室的网络型可编程序控制器实训平台为研究对象,了解控制对象结构组成,熟悉控制对象实际工作流程,确定受控对象与PLC间关系,估计程序步数;⑵运行框图、硬件接线图绘制;⑶画出PLC控制的梯形图;⑷编制出语句表;⑸输入指令并修改更正程序;⑹调试运行并反复设计验证;⑺整理设计思路、总结设计成果。

1.2 装配流水线的基本介绍1.2.1 装配流水线的起源20世纪初,美国人亨利.福特首先采用了流水线生产方法,在他的工厂,专业化地将分工分的非常细,仅仅一个生产单元的工序竟然达到了7882种,为了提高工人的劳动效率,福特反复试验,确定了一条装配线上所需要的工人,以及每道工序之间的距离。

这样里来,每个汽车底盘的装配时间就从12小时28分缩短到1小时33分。

大量生产的主要生产组织方式为流水生产,其基础是由设备、工作地和传送装置构成的设施系统,即流水生产线。

最典型的流水生产线是汽车转配生产线。

流水生产线是为特定的产品和预定的生产大纲所设计的;生产作业计划的主要决策问题在流水生产线的设计阶段中就已经做出规定。

1.2.2 装配流水线的概述在大量生产中,为了提高生产效率、保证产品质量、改善劳动条件,不仅要求机床能自动的对工件进行加工,而且要求工件的装卸、工件的工序间的输送、工序间加工精度的检测、废品的剔除等都能自动的进行。

因此,把设备按工件的加工工序顺序依次排列,用自动输送装置将他们联成一个整体,并用控制系统将各个部分的动作协调起来,使其按照规定的动作自动的进行工作,这种自动化的加工系统就称为自动化生产流水线。

流水线是人和机器的有效组合,最充分体现设备的灵活性,它将输送系统、随行夹具和在线专机、检测设备有机的组合,以满足多品种产品的输送要求。

输送线的传输方式有同步传输的/(强制式)也可以是非同步传输/(柔性式),根据配置的选择,可以实现装配和输送的要求。

输送线在企业的批量生产中不可或缺。

流水线是劳动者为了方便生产将生产对象人为的通过外界设备将其按照一定的线路顺序通过各个操作点,以及用一定的速度来重复连续的完成生产过程。

装配流水线把劳动对象和专业化生产专业的有效的结合在一起的一种生产方式。

它具有以下特征:⑴工作地点的专业化程度非常高;⑵具有明显的规律性;⑶每条生产线的生产水平相似;⑷生产过程封闭、不可逆;⑸有很强的连续性。

1.2.3 装配流水线的发展1.现代流水生产起源于1914年—1920年的福特制。

福特制的主要容:⑴在科学组织生产的前提下谋求高效率和低成本。

因而实施产品、零件的标准化、设备和工具的专用化以及工作场所的专业化。

唯一最佳的“单一产品原则”。

⑵创造了流水线的生产方法,建立了传送带式的流水生产线。

2.容和形式上的变化⑴容上:产品的装配、零件的机械加工、锻压、铸造、热处理、电镀、焊接、油漆以及包装等。

⑵形式上:单一产品流水线——可变流水线——混合流水线——成组流水线——半自动流水线——自动化流水线1.2.4 装配流水线生产的形式1.按生产对象的移动方式:固定流水向线和移动流水线固定流水线:是指生产对象位置固定,生产工人携带工具沿着顺序排列的生产对象移动.主要用于不便运输的大型制品的生产,如重型机械、飞机、船舶等的装配;移动流水线:生产对象移动,工人和设备及工具位置固定的流水线。

这是常用的流水线的组织方式。

2.按生产对象的数目:单品种流水线和多品种流水线单品种流水线:又称不变流水线,是指流水线上只固定生产一种制品。

要求制品的数量足够大,以保证流水线上的设备有足够的负荷;多品种流水线:将结构、工艺相似的两种以上制品,统一组织到一条流水线上生产。

3.按产品的轮换方式:可变流水线、成组流水线和混合流水线可变流水线:集中轮番地生产固定在流水线上的几个对象,当某一制品的批制造任务完成后,相应地调整设备和工艺装备,然后再开始另一种制品的生产;成组流水线:固定在流水线上的几种制品不是成批轮番地生产,而是在一定时间同时或顺序地进行生产,在变换品种时基本上不需要重新调整设备和工艺装备;混合流水线:是在流水线上同时生产多个品种,各品种均匀混合流送,组织相间性的投产。

一般多用于装配阶段生产。

4.按连续程度:连续流水线和间断流水线连续流水线:制品从投入到产出在工序间是连续进行的没有等待和间断时间;间断流水线:由于各道工序的劳动量不等或不成整数倍关系,生产对象在工序间会出现等待停歇现象,生产过程是不完全连续的。

5.按节奏性程度:强制节拍流水线、自由节拍流水线和粗略节拍流水线强制节拍流水线:要求准确地按节拍出产制品;自由节拍流水线: 不严格要求按节拍出产制品,但要求工作地在规定的时间间隔的生产率应符合节拍要求;粗略节拍流水线: 各个工序的加工时间与节拍相差很大,为充分地利用人力、物力,只要求流水线每经过一个合理的时间间隔,生产等量的制品,而每道工序并不按节拍进行生产。

6.按机械化程度:手工流水线、机械化流水线和自动线1.2.5 装配流水线生产的组织条件1.品种稳定单一,产量足够大,长期供货,单位劳动量大,保证设备足够负荷。

2.产品结构和工艺相对稳定:⑴先进性;⑵良好的工艺性和互换性;⑶标准化程度高。

3.工艺过程既可划分为简单的工序,又可以相互合并。

4.原材料和协作件的标准化、规格化,且按时供应。

5.机器设备始终处于完好状态,严格执行计划预修制度。

6.工作必须符合质量标准。

7.厂房和生产面积适合安装流水线。

1.3 PLC控制饮料装瓶流水线的优势1.生产效率高相对于传统的饮料装瓶流水线,由PLC控制的装瓶流水线其电气部分由PLC控制。

这一电气控制系统能很快的发现生产线上的问题和不足,PLC灵活的可编程性能很快的对程序进行改进。

PLC中大量使用了软继电器,使得外部接线更加简单,更容易维护。

因此,使用了PLC控制的饮料装瓶流水线的生产效率更高,更好地为企业创造利润。

2.卫生条件好由于饮料的装瓶、盖盖、贴签到成品入库都可以用流水线来完成。

这样可以创造一个相对封闭的生产环境和减少人工操作。

为饮料装瓶创造了一个很好的卫生条件。

3.安全性提高由于PLC的稳定性好,这样就降低了生产过程中的事故的发生。

同时由于饮料从装瓶到入库全由机器完成,进一步降低了员工在生产线上发生事故的概率,更好地保护了员工的人身安全和企业的财产安全。

1.4 传感器的基本介绍及选择1.4.1 传感器的概念与组成概念:传感器是一种以一定精度把被测量转换为与之有确定关系、便于应用的某种物理量的测量装置。

其中包含了以下几方面的含义:⑴传感器是测量装置,能完成检测任务;⑵它的输入量是某一被测量,如物理量、化学量、生物量等;⑶它的输出是某种物理量,这种量要便于传输、转换、处理、显示等,这种量可以是气、光、电量,但主要是电量;⑷输出与输入间有对应关系,且有一定的精确度。

图1.1 传感器的组成敏感元件:直接感受被测量,并输出与被测量成确定关系的某一物理量的元件。

转换元件:敏感元件的输出就是它的输入,它把输入转换成电路参数。

转换电路:将上述电路参数接入转换电路,便可转换成点亮输出。

实际上,有些传感器很简单,有些则较为复杂,大多数是开环系统,也有些是带反馈的闭环系统。

最简单的传感器由一个敏感元件组成,它感受被测量时直接输出电量,如热电偶传感器。

有些传感器由敏感元件和转换元件组成,没有转换电路,如压电式加速度传感器。

有些传感器,转换元件不止一个,需经过若干次转换。

1.4.2 传感器的选择由于本次设计是以饮料装瓶的装配为例。

在实际生产过程中,接触到的基本上塑料制品,所以我选择光敏传感器。

在自动化流水线生产过程中,要用到很多传感器来监视和控制生产过程中的不同状态。

使生产线处在正常工作状态或者最佳工作状态。

本次设计用到的传感器主要用在饮料瓶到达操作工位或仓库时,通过传感器给PLC一个反馈信号使传送带停止运行。

操作工位和入库感应上用到的传感器可以使用光敏传感器,光敏传感器是利用光敏元件将光信号转换为电信号的传感器,它的敏感波长在可见光波长附近,包括红外线波长和紫外线波长。

光传感器不只局限于对光的探测,它还可以作为探测元件组成其他传感器,对许多非电量进行检测,只要将这些非电量转换为光信号的变化即可(即光敏传感器对于物体的存在进行反映,不管部件的移动与否,只要处在光敏传感器检测围,它都会做出一个输出信号)。

光传感器是目前产量最多、应用最广的传感器之一,它在自动控制和非电量电测技术中占有非常重要的地位。

2.系统元器件选型2.1 可编程控制器概述2.1.1 PLC的产生上世纪60年代,在没有可编程控制器以前,在大部分工业生产中是以继电器控制来实现各种功能,传统的继电器系统主要有一下几个优点结构比较简单,易于操作,价格便宜等,在工业领域中应用甚广,于此同时继电器控制系统也有以下缺点体积比较大,动作速度比较慢,耗电量多,寿命短,更有接线复杂,更改困难等。

继电器控制系统对当时的生产力发展中起到了巨大的作用,在工业生产过程中,大量开关量顺序控制被使用,它按照逻辑条件(即实现编制好的程序)进行顺序动作,并按照逻辑关系进行连锁保护动作的控制,以及大量离散量的数据采集。

在PLC没有出现以前,这些功能是通过继电器控制系统来实现的。

世界上公认的第一台PLC(即PDD-14)是美国数字设备公司(DEC)于1969年根据美国通用汽车公司的要求研制成功的。

背景:1968年,美国通用汽车公司(GM)为了增强产品在市场上的竞争力,适应汽车型号的不断更新和生产工艺不断变化的需要,实现汽车的多品种、小批量生产和不断翻新汽车品牌的目的。

通用汽车公司(GM)希望有一种可编程序的逻辑控制器来取代传统继电器控制装置的要求,这种控制器能做到尽可能减少设计中的错误和用尽可能少的电气控制装置以及电气接线,以减少重复设计率,更好的适应当代生产的需要,以减少故障,降低生产成本和缩短生产周期。

设计思想:将传统的继电器的控制技术和现代计算机信息处理技术有效的结合起来,以满足工业生产的需要。

⑴传统的继电器控制系统有其本身的优点,如:简单易懂、操作方便、价格便宜;但是也有其的缺点,如体积大、可靠性低、接线复杂、不易查找、更改和排除故障,对不断变化生产工艺的适应性差;⑵计算机功能强大、有复杂的逻辑能力、运算能力、灵活、通用性好,但用计算机来编程其困难程度很大;所以就有了将两者有点有效的结合起来,来实现生产的需要的想法,从而产生了现代的可编程控制器。

相关文档
最新文档
