AutoCAD2010课件

标准件。
5．输出功能：AutoCAD2010支持常用的绘图仪和打印机，打印方便、快揵、多样、可以直接将三维模型输入三维打印机。
模块一 AutoCAD2010的基本操作和环境设置
1．1．4 AutoCAD2010几个常用命令
1．点坐标：点的坐标分直角坐标和极坐标两种，每种又有绝对坐标和相对坐标。
★ 下拉菜单【视图】→【缩放】→【全部】命令输入： ★ 在功能区上单击
★ 键盘输入 Z↙。
模块一 AutoCAD2010的基本操作和环境设置
1．2．1 图纸幅面与格式（GB/T 14689-1993）
1．图纸幅面：应选用表1-1中规定的基本幅面尺寸。
表1-1 图纸幅面的基本尺寸
（单位 mm）
幅面设置 BXL e c a
（2）在退出CAD时，出现图1-3的对话框时，单击对话框中的“是”，屏幕上也可出现图1-4另存为对话框。
图1-4 文件另存对话框
模块一 AutoCAD2010的基本操作和环境设置
1．1．2 AutoCAD2010的工作界面
1．标题栏：显示当前正在运行的绘图操作的“文件名”。
2．功能区：功能区包括了大量标签，是根据任务类型或者选
A0 841x1189
20
A1 594x841
10
A2 420x594
25
A3
A4
297x420
210x297
10
5
2．图框格式：分为留装订边和不留装订边二种格式
图1-11 不留装订边图框格式
图1-12 留装订边图框格式
模块一 AutoCAD2010的基本操作和环境设置
1．2．1 图纸幅面与格式（GB/T 14689-1993）

CAD2010教程(最新完整版)ppt课件

6. 坐标系图标坐标系图标通常位于绘图窗口的左下角，表示当前绘图所使用的坐标系的形式以及坐标方向等。AutoCAD提供有世界坐标系 (World Coordinate System ， WCS) 和用户坐标系 (User Coordinate System，UCS)两种坐标系。世界坐标系为默认坐标系。
1．安装AutoCAD 2010
AutoCAD 2010 软件以光盘形式提供，光盘中有名为 SETUP.EXE的安装文件。执行SETUP.EXE文件，根据弹出的窗口选择、操作即可。
2．启动AutoCAD 2010
安装AutoCAD 2010后，系统会自动在Windows桌面上生成对应的快捷方式。双击该快捷方式，即可启动AutoCAD 2010。与启动其他应用程序一样，也可以通过Windows资源管理器、Windows任务栏按钮等启动AutoCAD 2010。
中文版AutoCAD工程制图
（2010版）
中文版AutoCAD工程制图
第1章概述本章要点
• AutoCAD发展历史 • AutoCAD 2010主要功能概述
1.1 AutoCAD发展历史
AutoCAD是由美国Autodesk公司开发的通用计算机辅助绘图与设计软件包，具有易于掌握、使用方便、体系结构开放等特点，深受广大工程技术人员的欢迎。AutoCAD自1982年问世以来，已经进行了近20次的升级，从而使其功能逐渐强大，且日趋完善。如今，AutoCAD已广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、农业、气象、纺织、轻工业等领域。在中国， AutoCAD已成为工程设计领域中应用最为广泛的计算机辅助设计软件之一。

AutoCAD2010详细基础教程ppt课件

（3）关闭文件和退出系统
图1-5 关闭文件、退出系统
完整最新ppt
AutoCAD2010绘图技能实用教程高职高专 ppt 课件
任务1.2 设置绘图基本环境，创建图层
10
一、任务要求
设置AutoCAD2010绘图基本环境，并按作图需要设置图层。
二、任务实施步骤
1.设置绘图单位（图1-6）（菜单“格式→单位”命令）
→ AutoCAD2010项启动。
2.切换AutoCAD2010工作空间（见图1-1，图1-2）
完整最新ppt
AutoCAD2010绘图技能实用教程高职高专 ppt 课件
任务5 1.1 熟悉软件界面，切换工作空间，调用工具栏
完整最新ppt
图1-1 “二维草图与注释”工作空间典”工作空间
图1-2 “AutoCAD经
b.点击工具栏中对应的图标
c.利用键盘输入命令
（2）终止命令:按Esc键，
“取消”项，
也可以点击鼠标右键在弹出的快捷菜单中选择
作终止。
或者在菜单或工具栏调用另一命令，则当前操
（3）重复调用命令：按回车键或空格键重复上一次结束的命令。
完整最新ppt
单的“最近的输
或在绘图区点击鼠标右键，在快捷菜
AutoCAD2010绘图技能实用教程高职高专 ppt 课件
2.设置图形界限（菜单“格式→图形界限”命令）
完整最新ppt
图1-6 设置绘图单位
11 任务1.2 设置绘图基本环境，创建图层
3.打开“栅格”按钮，查看图形界限的范围和位置按下屏幕下方状态栏处（见图1-7）的“栅格显示”按钮，可查
看图形界限的范围与位置。
完整最新ppt
图1-7 状态栏

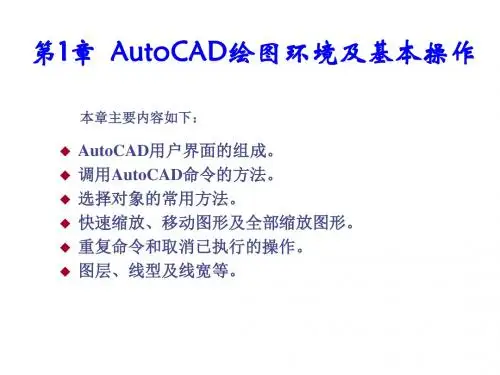

AutoCAD 2010中文版机械制图基础教程第1章 AutoCAD绘图环境及基本操作

1.1.3 切换工作空间
利用【工作空间】工具栏中的下拉列表切换工作空间。工作空间是AutoCAD 用户界面中包含的工具栏、面板及选项板等元素的组合。当用户绘制二维或三维图形时，就切换到相应的工作空间，此时，AutoCAD仅显示出与绘图任务密切相关的工具栏及面板等，而隐藏一些不必要的界面元素。 AutoCAD提供的默认的工作空间有以下3个。
二维草图与注释。三维建模。 AutoCAD 经典。
用户可以修改已定义的工作空间，也可根据绘图需要创建新的工作空间。
【实例1-2】修改及自定义工作空间。（1）利用默认的样板文件“acadiso.dwt”创建新图形。（2）打开【工作空间】工具栏中的下拉列表，选择【AutoCAD经典】选项，进入“AutoCAD经典”工作空间，如图所示。该空间包含【工作空间】工具栏、【标准】工具栏及【绘图】工具栏等。
命令提示窗口位于AutoCAD程序窗口的底部，用户输入的命令、系统的提示及相关信息都显示在此窗口中。默认情况下，该窗口仅显示两行文字，将鼠标光标放在窗口的上边缘，光标变成双面箭头状，按住左键向上拖动鼠标光标，就可以增加命令窗口显示的行数。按F2键可打开命令提示窗口，再次按F2键又可关闭此窗口。
5 按Enter键重复画线命令，绘制线段BC，如图所示。
绘制线段BC
6 单击【快速访问】工具栏上的按钮，线段BC消失，再次单击该按钮，连续折线也消失。单击按钮，连续折线显示出来，继续单击该按钮，线段BC 也显示出来。 7 输入画圆命令全称CIRCLE或简称C，AutoCAD提示如下。
结果如图所示
1.1 了解用户界面及学习基本操作
本节介绍AutoCAD用户界面的组成，并讲解常用的一些基本操作。
1.1.1 AutoCAD用户界面

全套课件-AutoCAD建筑制图基础教程(2010版)_完整

2.2.3 鸟瞰视图
鸟瞰视图(Aerial View)是一种视图调整的工具，通过使用一个独立的小窗口进行图形的缩放和平移。在鸟瞰视图的窗口中可以显示整个图形，只需很少的几次单击就可以快速地定位到所需视图。
可按以下方法启动鸟瞰视图。 (1) 在命令行输入Dsviewer(或Av)并按空格键或按Enter键。 (2) 选择“视图”|“鸟瞰视图”命令。启动“鸟瞰视图”后，将在屏幕上出现一个小型的视窗，如图2-8所示。
图1-27 “图形单位”对话框
1.7 使用联机帮助
在AutoCAD 2010中文版中可以通过以下5种方式打开如图1-29所示为 “AutoCAD 2010 帮助：用户文档”窗口，获取软件使用的相关信息。 (1) 选择 “帮助”|“帮助”命令。 (2) 单击“标准”工具栏上的图标。 (3) 在命令窗口的命令行下，输入HELP或“？”并按Enter键。 (4) 按F1键。 (5) 单击任一弹出的对话框中的“帮助”按钮。
例1-2 更改绘图区背景打开刚创建的Ex1-01图形文件，并将绘图区的黑色背景更改为白色，并存盘退出AutoCAD系统。
第2章图形显示及图形选择
2.1 显示视图 2.2 目标对象的选择
2.3 操作实践
2.1 显示视图
2.1.1 缩放视图
调用缩放命令的方法有以下4种。 (1) 选择“视图”|“缩放”命令，在弹出的级联菜单中选择合适的命令。 (2) 在标准工具栏上单击缩放按钮，单击该按钮后，弹出各种缩放按钮列表，选择相应的缩放按钮即可进行缩放操作。 (3) 在任意一个工具栏上右击，在弹出的快捷菜单中选择“缩放”命令，打开如图2-1所示的“缩放”工具栏，然后单击所需的命令按钮。 (4) 在命令行中输入ZOOM命令，再选择所需选项执行相应的视图缩放操作。

AUTOCAD_2010_课件第一章基础知识

绘图draw圆circle三点圆3point主菜单下拉菜单下一级菜单文件file编辑edit视图view插入insert格式format新建new放弃undo重画redraw图块block图层layer打开open恢复redo重生成regen外部参照externalreference颜色color关闭close剪切cut全部重生regenall光栅图像rasterimage线型linetype局部载入partialload复制copy缩放zoom布局layout线宽lineweight存盘save带基点复制copybasepoint平移pan3d软件3dstudio文字样式textstyle另存为save复制链接copylink鸟瞰视图aerialviewacis文件acisfile标注样式dimstyle传输export粘贴paste清除屏幕cleanscreen图形交换二进制文件drawingexchangebinary打印样式plotstyle网上发布pagesetup粘贴成块pasteviewvportswindows图元文windowsmetafile点的样式pointstyle输出plottermanager粘贴为超级链接pastehyperlink命名视图namedviewsole对象oleobject多线样式multilinestyle页面设置pagesetup粘贴到原坐标pasteoriginalcoordinates三维视图3dviews圈阅标记markup单位units工具tools绘图draw标注dim修改modify窗口window帮助helpautodesk网站line快速标注quickdimension对象特性properties关闭closeautocad帮助helpcad标准cadstandards射线ray线性linear特性匹配matchproperties全部关闭closeall实时助手activeassistance拼写检查spelling构造线constructionline对齐aligned对象object层叠cascade开发助手developerhelp快速选择quickselectmuitiline坐标ordinate剪裁clip横向平铺tilehorizontall新功能whatsnew显示顺序displayorderpolyline半径radius外部参照和

AutoCAD 2010中文版机械制图基础教程第3章绘制多边形、椭圆及填充剖面图案

【实例3-3】利用ELLIPSE命令绘制平面图形，如图所示。
结果如图所示。
2．命令选项 ●圆弧（A）：该选项使用户可以绘制一段椭圆弧。过程是先绘制一个完整的椭圆，随后系统提示用户指定椭圆弧的起始角及终止角。 ●中心点（C）：通过椭圆中心点、长轴及短轴来绘制椭圆。 ● 旋转（R）：按旋转方式绘制椭圆，即将圆绕直径转动一定角度后，再投影到平面上形成椭圆。
第3章绘制多边形、椭圆及填充剖面图案

绘制矩形、正多边形及椭圆等。创建对象的矩形和环形阵列。绘制具有对称关系的图形。绘制剖面图案。控制剖面线的角度和疏密。编辑剖面图案。
本章大纲
3.1 绘制矩形、多边形及椭圆 3.2 移动、复制、阵列及镜像对象 3.3 绘制有剖面图案的图形 3.4工程实例一 ── 绘制具有均布特征的图形 3.5工程实例二 ── 绘制轮芯零件图
【实例3-7】打开素材文件“\dwg\第3章\3-7.dwg”，如下图左所示。用 MOVE命令将其修改为下图右。
使用MOVE命令时，用户可以通过以下方式指明图形对象移动的距离和方向。
●在屏幕上指定两个点，这两点的距离和方向代表了实体移动的距离和方向。当AutoCAD提示“指定基点:”时，指定移动的基准点。在AutoCAD 提示“指定第二个点:”时，捕捉第二点或输入第二点相对于基准点的相对直角坐标或极坐标。 ●以“x,y”方式输入对象沿x、y轴移动的距离，或用“距离<角度”方式输入对象位移的距离和方向。当AutoCAD提示“指定基点:”时，输入位移值。在AutoCAD提示“指定第二个点:”时，按Enter键确认，这样 AutoCAD就以输入的位移值来移动实体对象。 ●打开正交或极轴追踪功能，就能方便地将实体只沿x或y轴方向移动。当 AutoCAD提示“指定基点:”时，单击一点并把实体向水平或竖直方向移动，然后输入位移的数值即可。 ●使用“位移（D）”选项。启动该选项后，AutoCAD提示“指定位移:”。此时，以“x,y”方式输入对象沿x、y轴移动的距离，或以“距离 <角度”方式输入对象位移的距离和方向。

全套课件《中文版AutoCAD 2010基础教程》

1.1.1 绘制与编辑图形
AutoCAD提供了丰富的绘图命令，使用这些命令可以绘制直线、构造线、多段线、圆、矩形、多边形、椭圆等基本图形，也可以将绘制的图形转换为面域，对其进行填充，还可以借助编辑命令绘制各种复杂的二维图形。
1.1.2 标注图形尺寸
尺寸标注是向图形中添加测量注释的过程，是整个绘图过程中不可缺少的一步。AutoCAD提供了标注功能，使用该功能可以在图形的各个方向上创建各种类型的标注，也可以方便、快速地以一定格式创建符合行业或项目标准的标注。
通常情况下，安装好AutoCAD 2010后就可以在其默认设置下绘制图形了，但有时为了规范绘图，提高绘图效率，应熟悉命令与系统变量以及绘图方法，掌握绘图环境的设置和坐标系统的使用方法等。
2.1 设置绘图环境
在使用AutoCAD绘图前，经常需要对参数选项、绘图单位和绘图界限等进行必要的设置。设置参数选项设置图形单位设置图形界限设置工作空间
1.2.2 二维草图与注释空间
默认状态下，打开“二维草图与注释”空间，其界面主要由“菜单浏览器”按钮、“功能区”选项板、快速访问工具栏、文本窗口与命令行、状态栏等元素组成.
1.2.3三维建模空间
使用“三维建模”空间，可以更加方便地在三维空间中绘制图形。在 “功能区”选项板中集成了“三维建模”、“视觉样式”、“光源”、“材质”、“渲染”和“导航”等面板，从而为绘制三维图形、观察图形、创建动画、设置光源、为三维对象附加材质等操作提供了非常便利的环境。
1.1.4 输出与打印图形
AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出。
1.2 AutoCAD 2010的工作空间

cad2010教学ppt课件

工具栏
解释各个工具栏的功能和使用方法，如标准、样式、图层等。
绘图区域
说明绘图区域的坐标系、视图控制、视图调整等。
文件操作
01
新建文件
介绍如何新建CAD文件，设置文件的各种参数。
保存文件
说明如何保存文件，以及如何设置文件保存的选项。
03
02
打开文件
演示如何打开已存在的CAD文件。
关闭文件
介绍如何关闭当前打开的CAD文件。
缩放命令
用于缩放图形对象，可以通过指定缩放中心并选择缩放比例实现。
镜像命令
用于创建图形对象的镜像，可以通过选择镜像轴并指定镜像点实现。
图层与块
图层管理
通过图层来组织和管理图形对象，可以创建、删除、隐藏和锁定图层。
块定义
将多个图形对象组合成一个整体，可以方便地插入和修改块。
属性编辑
为块添加属性，如文字、标注和符号等，并编辑属性值。
软件安装与配置问题
安装失败
可能是由于系统环境不满足软件要求，需要检查系统配置，如内存、硬盘空间等。
01
软件启动慢
可能是由于软件启动时加载的插件过多，可以尝试禁用一些不必要的插件。
02
03
界面语言设置问题
如果界面显示的语言不是中文，可以在软件的设置中检查语言设置，并选择中文。
绘图过程中的常见问题
04
绘图环境设置
图层设置
介绍如何创建、删除、修改图层，以及如何设置图层的属性。
颜色和线型设置
介绍如何设置绘图时使用的颜色和线型。
单位设置
说明如何设置CAD的单位，如毫米、厘米、米等。
文字样式和标注样式设置
演示如何设置文字样式和标注样式。

中文版AutoCAD 2010基础教程第06章简明教程PPT课件

中文版AutoCAD 2010基础教程
6.4.1 新建表格样式
表格样式控制一个表格的外观，用于保证标准的字体、颜色、文本、高度和行距。可以使用默认的表格样式，也可以根据需要自定义表格样式。
中文版AutoCAD 2010基础教程
6.4.2 设置表格的数据、列标题和标
题样式
在“新建表格样式”对话框中，可以在“单元样式”选项区域的下拉列表框中选择“数据”、“标题”和“表头”选项来分别设置表格的数据、标题和表头对应的样式。
中文版AutoCAD 2010基础教程 6.2 创建与编辑单行文字
在AutoCAD 2010中，使用图7-5所示的“文字”工具栏和“注释”选项卡中的“文字”面板都可以创建和编辑文字。对于单行文字来说，每一行都是一个文字对象，因此可以用来创建文字内容比较简短的文字对象(如标签)，并且可以进行单独编辑。创建单行文字使用文字控制符编辑单行文字
中文版AutoCAD 2010基础教程
6.3.2 编辑多行文字
要编辑创建的多行文字，可在快速访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“修改”|“对象”|“文字”|“编辑”命令(DDEDIT)，或在“功能区”选项板中选择“注释”选项卡，在“文字”面板中单击“编辑”按钮，并单击创建的多行文字，打开多行文字编辑窗口，然后参照多行文字的设置方法，修改并编辑文字。
中文版AutoCAD 2010基础教程
6.2.1 创建单行文字
在快速访问工具栏选择“ 显示菜单栏 ” 命令，在弹出的菜单中选择 “ 绘图”|“文字”|“单行文字”命令(DTEXT)；单击“文字”工具栏中的“单行文字” 按钮；或在“功能区”选项板中选择“注释”选项卡，在“文字”面板中单击 “单行文字”按钮，均可以在图形中创建单行文字对象。指定文字的起点设置对正方式设置当前文字样式

中文版AutoCAD 2010基础教程第14章简明教程PPT课件

中文版AutoCAD 2010基础教程 14.5 绘制三通模型
三通模型在机械上属于腔体类零件。主要用于将径直的管道进行分支，从而实现不同接口的管道相连接。在绘制本例图形时，将模型分为方形接头、通孔、圆形接头以及分支接头4部分进行绘制。
中文版AutoCAD 2010基础教程 14.6 绘制齿轮实体
中文版AutoCAD 2010基础教程 14.2 绘制零件平面图
表达零件的图样称为零件工作图，简称零件图。零件图是设计部门提交给生产部门的重要技术条件，是制造、加工和检验零件的依据。在工程绘图中，零件图是用来指导制造和检验零件的图样，主要通过平面绘图来表现。因此，在一个零件平面图中不仅要将零件的材料、内外结构、形状和大小表达清楚，而且还要对零件的加工、检验、测量提供必要的技术要求。
中文版AutoCAD 2010基础教程
第14章 AutoCAD绘图综合应用实例
本章将通过一些综合实例，详细介绍使用AutoCAD绘制样板图、零件图、装配图、三视图以及三维图形的方法和技巧，以帮助读者建立AutoCAD绘图的整体概念，并巩固前面所学的知识，提高实际绘图的能力。
中文版AutoCAD 2010基础教程 14.1 图形的输入和输出
绘制齿轮的三维实体模型。由于齿轮上的轮齿要满足一定的要求，因此不能像绘制轴和皮带轮那样用封闭轮廓绕轴旋转的方式直接得到。
中文版AutoCAD 2010基础教程 14.3 绘制三视图
三视图是机械制图课程教学中的基本点和关键点，在AutoCAD中，可以方便地绘制零件的标准三视图，即零件的主视图、左视图和俯视图。
中文版AutoCAD 2010基础教程 14.4 绘制轴测图
在工程设计中，轴测图(轴测投影图)是一种常见的绘图方法，它看似三维图形，但实际上是二维图形。因为轴测图是采用一果，但在绘制方法上又不同于二维图形的绘制。
