阅读地质图的一般步骤和方法
阅读地质图的一般方法和步骤
阅读地质图的一般方法和步骤地质图是将沉积岩层、火成岩体、地质构造等各种地质体和地质现象，用一定图例表示在某种比例尺地形图上的一种图件。
地质图分为剖面地质图和平面地质图，在阅读时要分清是平面图还是剖面图，然后再根据以下步骤进行阅读分析：1．看图例、比例尺，通过图例可以了解图示地区出露哪些岩层及其新老关系。
看图例可以知道缩小的程度。
2．掌握岩层的新老关系分析图内的地质构造特征（1）若地层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。
（如下图）（2）若地层出现倾斜甚至颠倒，说明地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。
（如下图）（3）若地层出现缺失，形成原因可能有：一是在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；二是当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；三是当时、当地气候变化，没有了沉积物来源。
（如下图）（4）若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻地区上升形成的。
（如下图）（5）若地层中有侵入岩（或喷出岩）存在，说明周围岩层形成之后又发生了岩浆活动，岩浆活动晚于周围岩层的形成时代。
（如下图）3．分析图内的地形特征，有的地质平面图往往绘有等高线，可以据此分析山脉的延伸方向、分水岭所在、最高点、最低点、相对高差等。
若不带等高线，可以根据水系的分布来分析地形特点，一般河流总是从地势高处流向地势低处，根据河流流向可判断出地势的高低起伏状态。
例1：读某地地质剖面示意图，完成下列（1）~（3）题。
（1）依图示信息可推断，岩石的形成距今时间最短的应是a．a b．bc．f d.g（2）在图示岩层中最不可能发现生物化石的是a．a、b b．b、cc.c、d d．f、g（3）形成时间晚于x断层形成的岩石可能是a．a、f b．b、cc.c、d d．f、g【解析及参考答案】（1）读图发现该图为一地质剖面图。
地质图的阅读方法和步骤-新疆哈密市第十五中学高三实验班地理二轮复习培优教案
(2)若 发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致(图2）。
(3)若地层出现缺失，形成原因可能有：一是在缺失地层所代 表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；二是当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；三是当时、当地气候发生变化，没有了沉积物来源（图3）。
⑵剖面图显示，该地区 地层曾经发生过褶皱。据图分析，该区褶皱发生在哪一地层形成以后，哪一地层 形成之前？(以字母指代地层)
⑶比较断层M的左右两侧地层， 写出左侧缺失的地层。(写出字母)
⑷判断断层M与地层O形成的先后关系。
⑸根据该地层剖面，归纳该地区地壳演化过程中内外力地质作用的各种表现。
解析：本题组考查地质构造的相关知识，重在考查我们的图示分析、判断推理能力。第⑴题，C层为砂岩， 应为河湖沉积的产物，表示该区为陆地环境；E、F、G层分别为石灰岩、砂岩、页岩，分别对应于深海、河湖、浅海沉积的产物，说明从E层到F层海平面下降，从F层到G层海平面上升。第⑵题，图示B层到K层岩层倾斜，说明该地区在K地层形成后曾发生过褶皱。图示N层到P层岩层呈水平状态，说明褶皱发生于N地层形成之前。第⑶题，由图中看出，断层M的左右两侧地层，左侧缺失H、I、J、K层。第⑷题，图示显示N、O、P地层被断层M挫断，故地层O先形成，断层M后形成。第⑸题，根据该地层剖面所显示的地壳演化信息，内力作用表现主要有：褶皱、断层、地壳的升降运动；外力作用表现主要有：风化、侵蚀、搬运、堆积、固结成岩。
例1.沉积地层剖面以及其中的断层、褶皱等各种地质现象，就像一本地质历史教科书，记录了地壳发展、演化过程中发生的一系列事件，是我们了解地壳发展演化的窗口。读地层剖面示意图(图6)，回答下列问题。
地质构造和地貌的读图技巧
地质构造和地貌的读图技巧
1. 确认图片的方向和比例尺。
了解这些信息可以帮助你更好地理解地形和地貌的特征。
2. 观察地形特征。
地形特征包括山脉、丘陵、平原和河流等，通过观察可以了解地形的高低差异和地形的形态特征。
3. 找到显著的地貌特征。
这些特征可能包括断层、峡谷、火山、陨石坑等，这些特征经常揭示着地质构造和地球历史的信息。
4. 寻找地层的变化和层理特征。
通过观察不同颜色和纹理的岩石，可以了解地层的变化情况，层理特征揭示了岩石的形成和沉积的方式。
5. 关注构造和断层的方向。
通过观察地层和构造的方向，可以推断出地球的构造特征，如板块运动和地震等。
6. 注意地貌和地质构造之间的关系。
地貌常常是地质构造的结果，通过观察地貌可以推断地质构造特征，相反通过了解构造特征也可以推断出地貌的形成。
如何读地质图图
如何读地质图一、目的要求学习地质图的基本知识；初步掌握阅读地质图的方法。
二、实验用品长山地区1:25 000地质图（附图），长江三峡地区地质图（附图），铅笔等。
三、实验内容与方法1. 地质图的一般知识①地质图的概念。
地质图是将各补不同地质体和地质现象（如沉积岩层、岩浆岩体、地质构造、矿产等）的分布和相互关系，用规定的图例和符号表示在某种比例尺地形图或平面图上的一种图件。
有时为了某种特殊的目的，着重表示某种地质现象的图件，称专门的地质图。
通过地质图我们可以判读该区的地层层序、岩石类型、地质构造、岩浆活动、地质发展历史及成矿规律等。
是帮助我们预测矿产、认识自然、改造自然的一种依据，因此，它是既有理论价值又有实际意义的综合性图件，是国家资源和地质工作最重要的资料。
②地质图的一般规格。
一幅正式的地质图应有统一的规格，除图幅本身外，还包括图名、比例尺、图例、编图单位、编图年月及编图人等，并附有综合地层柱状图和地质剖面图。
图名：一般放在图框正上方，用来表明本图幅所在地区及图的类型。
为了进一步表明该图所在的地理位置，一般在图框右上方注明图幅的接合表（有些图在图名下方注明）、图幅和国际代号，以便查图之用。
比例尺：一般数字比例尺放在图名之下；线条比例尺放在图框外正下方。
图例：用各种规定的颜色、花纹、符号等表示地层时代、岩性和户状等。
通常放在图框的右侧或下方。
地质年代按从新到老、自上而下排列：当放在图幅下方时，则自左至右排列。
且按沉积岩、岩浆岩、变质岩、构造符号等顺序绘制。
综合地层柱状图：一般放在地质图框外左侧。
地质剖面图：一般放在地质图框外正下方。
2．地质图的读图步骤不同类型的地质图所表示的内容有所差别，但读图步骤却基本相同的。
（1）首先读图框外的附件通过图名、方位及比例尺，了解图幅类型，方向、位置、区域面积及地质图的精度；通过图例了解各种符号、花纹的念意；通过综合地层柱状图了解该区出露地层的层序、岩性特征、厚度及接触关系等；通过地质剖面图大致了解该区的地质构造特征。

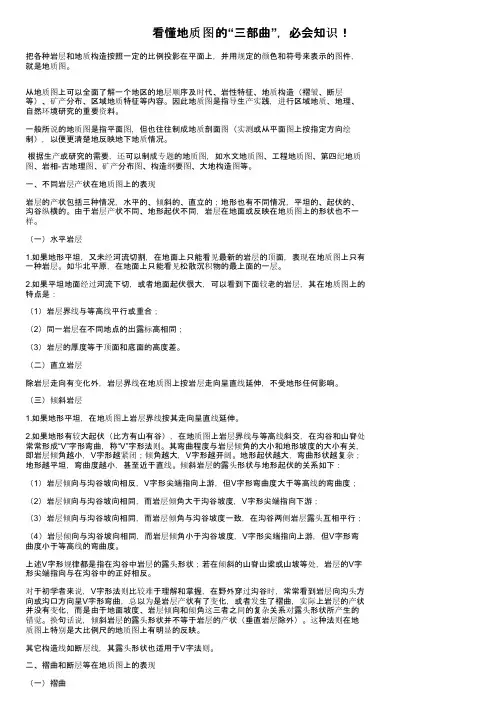

看懂地质图的“三部曲”，必会知识！
看懂地质图的“三部曲”，必会知识！把各种岩层和地质构造按照一定的比例投影在平面上，并用规定的颜色和符号来表示的图件，就是地质图。
从地质图上可以全面了解一个地区的地层顺序及时代、岩性特征、地质构造（褶皱、断层等）、矿产分布、区域地质特征等内容。
因此地质图是指导生产实践，进行区域地质、地理、自然环境研究的重要资料。
一般所说的地质图是指平面图，但也往往制成地质剖面图（实测或从平面图上按指定方向绘制），以便更清楚地反映地下地质情况。
根据生产或研究的需要，还可以制成专题的地质图，如水文地质图、工程地质图、第四纪地质图、岩相-古地理图、矿产分布图、构造纲要图、大地构造图等。
一、不同岩层产状在地质图上的表现岩层的产状包括三种情况，水平的、倾斜的、直立的；地形也有不同情况，平坦的、起伏的、沟谷纵横的。
由于岩层产状不同、地形起伏不同，岩层在地面或反映在地质图上的形状也不一样。
（一）水平岩层1.如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。
如华北平原，在地面上只能看见松散沉积物的最上面的一层。
2.如果平坦地面经过河流下切，或者地面起伏很大，可以看到下面较老的岩层，其在地质图上的特点是：（1）岩层界线与等高线平行或重合；（2）同一岩层在不同地点的出露标高相同；（3）岩层的厚度等于顶面和底面的高度差。
（二）直立岩层除岩层走向有变化外，岩层界线在地质图上按岩层走向呈直线延伸，不受地形任何影响。
（三）倾斜岩层1.如果地形平坦，在地质图上岩层界线按其走向呈直线延伸。
2.如果地形有较大起伏（比方有山有谷），在地质图上岩层界线与等高线斜交，在沟谷和山脊处常常形成“V”字形弯曲，称“V”字形法则。
其弯曲程度与岩层倾角的大小和地形坡度的大小有关，即岩层倾角越小，V字形越紧闭；倾角越大，V字形越开阔。
地形起伏越大，弯曲形状越复杂；地形越平坦，弯曲度越小，甚至近于直线。
倾斜岩层的露头形状与地形起伏的关系如下：（1）岩层倾向与沟谷坡向相反，V字形尖端指向上游，但V字形弯曲度大于等高线的弯曲度；（2）岩层倾向与沟谷坡向相同，而岩层倾角大于沟谷坡度，V字形尖端指向下游；（3）岩层倾向与沟谷坡向相同，而岩层倾角与沟谷坡度一致，在沟谷两侧岩层露头互相平行；（4）岩层倾向与沟谷坡向相同，而岩层倾角小于沟谷坡度，V字形尖端指向上游，但V字形弯曲度小于等高线的弯曲度。
如何看地质图 地质图
感谢下载地质图一、地质图的种类和基本内容用规定的符号、线条、色彩来反映一个地区地质条件和地质历史发展的图件，叫地质图.它是依据野外探明和收集的各种地质勘测资料，按一定比例投影在地形底图上编制而成的，是地质勘察工作的主要成果之一.（一)地质图的种类1、普通地质图以一定比例尺的地形图为底图，反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件,称为普通地质图，简称地质图.在一张普通地质图上，除了地质平面图(主图)外，一般还有一个或两个地质剖面图和综合地层柱状图，普通地质图是编制其它专门性地质图的基本图件。
按工作的详细程度和工作阶段不同，地质图可分为大比例尺的(＞1：25000）、中比例尺的〔1：5000～1：10万〕、小比例尺的（1：20万～1：100万)。
在工程建设中，一般是大比例尺的地质图。
缺地质图2、地貌及第四纪地质图以一定比例尺地地形图为底图,主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的一种专门性地质图，称为地貌及第四纪地质图。
3、水文地质图以一定比例尺地地形图为底图，反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件，称为水文地质图.水文地质图4、工程地质图工程地质图是各种工程建筑物专用的地质图,如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。
工程地质图一般是以普通地质图为基础，只是增添了各种与工程有关的工程地质内容。
如在地下洞室纵断面工程地质图上,要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等.（二)地质图的基本内容1、平面地质图平面地质图又称为主图，是地质图的主体部分，主要包括：地理概况：图区所在的地理位置（经纬度、坐标线)、主要居民点(城镇、乡村所在地）、地形、地貌特征等。
一般地质现象：地层、岩性、产状、断层等.特殊地质现象：崩塌、滑坡，泥石流、喀斯特、泉及主要蚀变现象.2、地质剖面图在平面图上，选择一条至数条有代表性的图切剖面,以表示岩性、褶皱、断层的空间展布形态及产状、地貌特征等。
实操二 读褶皱地区地质图并作地质剖面图
高台地质图
1∶ 20000
T2
8
T1
28
蒋家湾 J1
高台背斜形成 于中三叠世之 后、早侏罗世 之前
P3
38
高台
5
P2
P1
35
T1
34
30
T2
一、阅读褶皱地区地质图
4．褶皱形态描述 名称（地名+褶皱类型）；地理位置及其所在区域构
造部位；分布延伸情况；核部位置及组成地层；
两翼地层产状及转折端形态；轴面及枢纽产状；
刘家沟地质图
1∶ 20000
P1
20
18
P2
P3
21
刘家沟
T1
37
P3
P2
39
P1
39 41
38
P1
高台地质图
1∶ 20000
T2
8
T1
28
P3 高台
P2
35
T1
34
蒋家湾 J1
5
30
T2
一、阅读褶皱地区地质图
３．判断褶皱的形成时代 褶皱形成于卷入褶皱的最新地层之后，
覆盖褶皱的
最老地层之
39
前。
41
T2
8
T1
28
P3 高台
P2
35
T1
34
蒋家湾 J1
5
30
T2
一、阅读褶皱地区地质图
褶皱枢纽的特点
①如果褶皱的转折端没有出露,两翼地质界线基本平 行,则褶皱的枢纽基本水平；
②如果褶皱的转折端出露，则枢纽一般是倾斜的。 背斜的枢纽向转折端凸出方向倾伏，向斜的枢纽 向转折端凹进方向倾伏。
刘家沟地质图
阅读地质图三
阅读地质图三阅读地质图三《构造地质学》实验指导书(2000年5月)实习一读水平岩层地质图,确定岩层产状一,目的要求1,明确地质图的概念,了解地质图的图式规格2,解阅读地质图的一般步骤和方法掌握永平岩层在地质图上的表现特征学会在地形地质图上用三点法求岩层产状要素二,说明(一),地质图的概念及图式规格1,地质图地质图:是用一定的符号,色谱和花纹将地壳某部分各种地质体积地质现象(如各种岩层,岩体,地质构造,矿床等的时代,产状,分布和相互关系),按一定比例概括地投影到平面图(地形图)上的一种图件.一幅正规的地质图应该有图名,比例尺,图例和责任表(包括编图单位或人员,编图日期及资料来源等).图名:表明图幅所在地区和图的类型.一般采用图区内主要城镇,居民点或主要山岭,河流等命名.如果比例尺较大,图幅面积小,地名小不为众人所知或同名多,则在地名上要写上所属的省(区),市或县名.图名用端正美观的字体书写于图幅上端正中或图内适当位置.比例尺:又称缩尺,用以表明图幅反映实际地质情况的详细程度.地质图的比例尺与地形图或地图的比例尺一样,有数字比例尺和线条比例尺.比例尺一般注于图框外上方图名之下或下方正中位置.图例:是一张地质图不可缺少的部分.不同类型的地质图各有所表示的地质现象的图例.普通地质图的图例是用各种规定的颜色和符号来表明地层,岩体时代和性质.图例通常是放在图框外的右边或下边,也可放在图框内足够安排图例的空白处.图例要按一定顺序排列,一般按地层,岩石和构造这样的顺序排列,并在它们前面写上"图例"二字.地层图例的安排是从上到下由新到老;如放在图的下方,一般是由左向右从新到老排列.图例都画成大小适当的长方形的格子排成整齐的行列.在长方格的左边注明地层时代,右边注明主要岩性,方格内着上和注明与地质图上同层位的相同颜色和符号.已确定时代的喷出岩,变质岩要按其时代排列在地层图例相应位置上.岩浆岩体图例放在地层图例之后,己确定时代的岩体可按新老排列,时代未定的岩体按酸性到基性顺序排列.构造符号的图例放在地层,岩石图例之后,一般排列顺序是:地质界线,摺皱,轴迹(构造图中才有),断层,节理以及层理,劈理,片理,流线,流面和线理产状要素,除断层线用红色线外,其余都用黑色线,对地层界线,断层线是实测的与推断的,图例与图内一样,应有所区别.图框外左上侧注明编图单位,右上侧写明编图日期,下方左侧注明编图单位,技术负责人及编图人,右侧注上引用的资料(如图件)单位,编制者及编制日期.或者将上述内容列绘成"责任表"放在图框外右下方.2,地质剖面图正规地质图常附有一幅或几幅切过图区主要构造的剖面图.剖面图也有一定的规定.剖面图如单绘一幅时,则要标明剖面图图名,通常是以剖面所在地区地名及所经过的主要地名(如山峰,河城镇和居民点)作为图名.如为图切剖面并附在地质图下面,则只以剖面标号表示.剖面在地质图上的位置用一细线标出,两端注上剖面代号.剖面图的比例尺应与地质图的比例尺一致,如剖面图附在地质图的下方,可不再注明水平比例尺.垂直比例尺表示在剖面两端竖立的直线上,下边先选定比本区最低点更低的某一标高(可选至0以下)一条水平线作基线,然后以基线为起点在竖直线上注明各高程数.如剖面图垂直比例尺放大,则应注明水平比例尺和垂直比例尺.剖面图两端的同一高度上注明剖面方向(用方位角表示).剖面所经过的山岭,河流·城镇等地名应注明在剖面的上面所在位置.为醒目美观,最短把方向,地名排在同一水平位置上.剖面图的放置一般南端在右边,北端在左边,东右西左,南西和北西在左边,北东和南东端在右边.剖面图与地质图所用的地层符号,色谱应该一致.如剖面图与地质图在一幅图上,则地层图例可以省去.剖面图内一般不要留有空白.地下的地层分布,构造形态应该根据该处地层厚度,层序,构造特征推断绘拙.3,地层柱状图正式的地质图或地质报告中常附有工作区的地层综合柱状图.地层柱状图可以附在地质图的左边,也可以绘成单独一幅图.比例尺可根据反映地层详细程度的要求和地层总厚度而定.综合地层柱状图是按工作区所有出露地层的新老叠置关系恢复成水平状态切出的一个具代表性的柱子.在柱子中表示出各地层单位或层位的厚度,时代及地层系统和接触关系等.一般只绘地层(包括喷出岩),不绘侵人体.也有将侵入岩体按其时代与围岩接触关系绘在柱状图里.用岩石花纹表示的地层岩性柱子的宽度,可根据所绘柱状图的长度而定,使之宽窄适度,美观大方,一般以2-4厘米为宜. (二),阅读地质图的一般步骤和方法读地质图首先要看图式和洛种规格,即先看图名,比例尺和图例.还应具备地形图和地图有关知识.从图名和图幅代号,经纬度,了解图幅的地理位置和图的类型;从比例尺可以了解图上线段长度,面积大小和地质体大小及反映详略程度;图幅编绘出版年月和资料来源,便于查明工作区研究史.熟悉图例是读图的基础.首先要熟悉图幅所使用的各种地质符号,从图例可以了解图区出露的地层及其时代,顺序,地层间有无间断,以及岩石类型,时代等.读图例时,最好与图幅地区的综合地层柱状图结合起来读,了解地层时代顺序和它们之间接的触关系(整合或不整合).在阅读地质内容之前应先分析一下图区的地形特征.在比例尺较大(如大于1:50000)的地形地质图上,从等高线形态和水系可了解地形特点.在中小比例尺(1:10万-1:50万)地质图上,一般无等高线,可根据水系分布,山峰标高的分布变化,认识地形的特点.一幅地质图反映了该地区各方面地质情况.读图时一般要分析地层时代,层序和岩石类型,性质和岩层,岩体的产状,分布及共相互关系.对于分析地质构造方面主要是褶皱的形态特征,空间分布,组合和形成时代;断裂构造的类型,规模,空间组合,分布和形成时代或先后顺序;岩浆岩体产状和原生及次生构造以及变质岩区所表现的构造特征等等.读图分析时,可以边阅读,边记录,边绘示意剖面图或构造纲要图.(三),读水平岩层地质图水平岩层在地面和地形地质图上的特征:地质界线与地形等高线平行或重合;在沟谷处界线呈"尖牙"状,其尖端指向上游,在孤立的山丘上,界线呈封闭的曲线;在岩层未发生倒转饰情况下,老岩层出露在地形的低处,新岩层分布在高处;岩层露头宽度取决于岩层厚度和地面坡度,当地面坡度一致时,岩层厚度大的,露头宽度也宽;当厚度相同时,坡度陡处,露头宽度窄,在陡崖处,水平岩层顶,底界线投影重合成一线,造成地质图上岩层发生"尖灭"的假象.(四),在地形地质图上求岩层产状要素的方法1,基本原理:(1),同一岩层面上不同高程的走向线相互平行;(2),在两走向线的垂线上,低等高线的方向为倾向;(3),倾角是岩层面和水平面的夹角.2,求解步骤:(1),在同一岩层面上找到两个同一高程的点,并将其连接起来,即为这一高程的走向线.(2),在该层面上再找到相邻高程的一个点,通过该点平行上述走向线作一条直线,即为这一高程的走向线.(3),在两条走向线之间做一垂线,低等高线的方向为倾向.(4),在高等高线上截取一线段等于两条走向线的高差,将两线段作为两条边做一三角形.(5),用量角器量出低等高线出的锐角,即得出岩层倾角.(五),三点法求岩层产状要素当岩层产状平缓,不能用罗盘准确测定产状时,或者根据钻探得到的层面标高资料求地下岩层产状,这时可用三点法.应用三点法求岩层产状的前提:①三点要位于同一层面上,但又不在一条直线上;②三点的方位,相互间水平距离和标高(或高差)为已知,并且三点相距不太远;③在三点范围内岩层面平整,产状无变化,无褶皱,无断层.2,三点法的要点:在最高点和最低点的连线上,找到与中间高程点等高的另一个点,就可以作出这一高程的走向线,过最高点或最低点可以作出与上述等高线平行的另一高程的走向线,根据两走向线各自高程和水平距离,可以求出倾向和倾角. 3,求解方法参见"在地形地质图上求岩层产状要素的方法".三,作业:1,阅读,分析凌河地形地质图,判别哪些地层是水平岩层,并求凌河地形地质图中K1岩层的厚度.2,在凌河地形地质图上求下石炭统顶面或底面的产状.3,在松溪地形地质图上,根据(1)已知某赤铁矿层为一倾斜矿层,产状稳定,有三个钻孔各见矿深度为:ZK260米,ZK340米,ZK580米,用三点法求该矿层产状;(2)在设计钻孔ZK9处,预计打多深即可达该赤铁矿层顶面(提示:钻孔中铁矿层顶面高程等于钻孔地面位置高程减去见矿深度).实习二读倾斜岩层地质图,编制倾斜岩层剖面图一目的要求1,认识倾斜岩层和不整合接触关系在地质图上的表现特征,学会用"V"字形法则分析倾斜岩层的产状;2,学习编绘倾斜岩层地质剖面图的方法.二,说明(一),分析倾斜岩层在地质图上的表现特征倾斜岩层在大比例尺地形地质图上,表现出岩层界线与地形等高线成不同交截关系,在山脊和沟谷处弯曲成"V"字形,而有一定规律,即所谓"V"字形法则.通过读图应用这一规律,掌握岩层产状与地形及其相互关系对岩层界线形态影响的分析方法.同时也注意岩层露头宽度的变化与岩层厚度,产状和地形的关系.(二),认识不整合在地质图上的表现特征根据地质图上出露的地层时代,层序,如在图区内在两个不同时代的地层之间存在地层缺失,即两地层时代层序不连继,而两地层产状一致,界线基本平行,则为平行不整合;如两地层产状不平行,较新地层的底面界线截过不同时代的较老地层界线,则为角度不整合.(三),绘制倾斜岩层地质剖面图一幅正式地质图通常附有一条或几条通过图区的主要地质构造的图切地质剖面图,以反映图区构造形态及组合特征,与地质图相结合,有助于我们从三维空间去认识和恢复地质构造形态和产状.因此,对于图切剖面应该学会绘制和阅读分析方法.其绘制方法和步骤如下:选择剖面位置:在分析图区地形特征,地层的出露,分布和产状变化以及构造特点的基础上,要使所作的剖面尽量垂直于区内地层走向,通过地层出露较全和图区主要构造部位,或者选在阅读地质图所需要作剖面的地方.选定后,将剖面线标定在地质图上.绘地形剖面:在绘图纸(以方格纸为好)上画出剖面基线,长短与剖面相等,两端注上垂直线条比例尺(一般与地质图比例尺一致),按等高间距作一系列平行于基线的水平线(用方格纸作剖面只注明标高位置).基线标高一般取比剖面所过区域最低等高线高度再低1-2个间距,然后以基线高程为起点,按等高距依次注明每条平行线的高程并将基线与地质图上剖面线放平行.最后将地质图上的剖面线与地形等高线各交点一一投影到相应高程的水平线上(或剖面标高位置),按实际地形用平滑曲线连接相邻点即得出地形剖面.完成地质剖面:将地质图上的剖面线与地质界线(地层分界线,不整合线,断层线等)的各交点投影到地形剖面曲线上,按各点附近的地层倾向和倾角绘出分层界线.如剖面与走向斜交时,则应按剖面方向的视倾角绘分层界线.绘制岩性花纹:对各分岩层应按其岩性绘上规定的岩性花纹,并按照地质图注明相应的地层代号.岩石花纹有时要附图例.整饰剖面图:按实习二地质剖面图格式要求进行整饰.三,作业1,分析南涧镇地形地质图,用"V"字形法则分析图区岩层产状,认识地层接触关系.2,绘制凌河地形地质图中A一B地质剖面图.实习三根据岩层产状要素编制倾斜岩层地质图一,目的要求1,学会根据平整的岩层(或矿层,断层)界面在某一点的产状要素,用几何作图法在地形图上绘出该层界线的分布形态;2,通过这一作图方法,加深理解地质界线与岩层产状和地形的关系.二,说明(一),原理:在一个层面平整,产状稳定的倾斜岩层层面上,作出一系列同一等高距的不同高度的走向线.这一系列走向线投影在水平面上,也相应成为间距相等的一系列平行线,这些投影线问的平距又叫放线炬.在同比例尺图上,放线距与岩层倾角成反比,倾角缓,放线距大;倾角愈陡,放线距愈小.从前面在地形地质图上求岩层产状要素的作图法可以看出,某一岩晨界线与同一高度等高线交点相联直线,即为该岩层面在这一高程的走向线.因此,反过来,某一岩层界面上不同高度走向线与其相等高度的地形等高线的交点,也就是该界面的出露点,把这些点依次由低到高或由高到低用平滑曲线联接起来,就绘出了该界面在地面的出露线,即地质界线.当然,地质图不是用这种方法来编制,但对于填绘为浮土掩盖的局部地段的地质界线或阅读分析地质图和选定布置探槽工程位置都有指导意义.(二),作图的方法步骤已知条件:在有等高线的地形图上,已知岩层界面一露头点的产状要素.求出放线距:按已知岩层产状要素求放线距有两种方法:第一种方法是计算法,即根据放线距与等高距和岩层倾角之间的关系求出,放线距a=htanα.式中h为等高距,α为岩层倾角,得出的放线距a 是实地水平距离,应按地形图比例尺折算成图上的平距.如等高距h=l0米,α=45°,则a=l0米,按1:2000比例尺,则a在图上的平距为0.5厘米.第二种方法是图解法,直接从图上己知点A作走向线,并延长到图框外边,垂直此走向线作一直线,并在此直线一端注上出露点A的高度,然后以此线为基线,按比例尺以等高线高差为间距,画一系列与之平行的直线,并以露头A点走向线高程为准,按顺序注上高程.通过图框外A 点,以已知高程线为基准,按岩层倾向和倾角倾斜线,分别与各高程平行线交出数点,然后过这些交点作与AA走向线平行的线,各平行线之间的间距a即为放线距. 作图:过已知点根据岩层面在该点的产状作一走向线,其高程即为该点的标高,再按所求得的放线距沿倾向依次画出一系列不同高程的走向线,注明各自的标高.然后分别定出各相同高程的走向线和地形等高线的交点,把这些交点依次用光滑曲线连接起来,即为该岩层界面地质界线.三,作业用鹰岩地形图按下列条件作图:1,在该区白垩系(K)含铜砂砾岩层上层面出露于C点,倾斜为168°∠10°,其上为页岩,砂砾岩层下层面为不整合面,出露于B点,倾斜也是168°∠10°,该点不整合面之下正好是元古界(Pt)含铜白云岩层上层面与黑色板岩的分界点,倾斜为20°∠27°.试绘制该区地质图.地形图比例尺为1:50000,等高线间距为10米.(注意:不整合面上下要分别作各自的放线距和不同高程走向平行线,并应先联绘不整合面以上的地质界线.)2,确定在过B点,p点布置揭露含铜砂砾岩层顶,底板探槽的最佳方位(距离最短). 3,试分析在F点布置钻孔以查明含铜白云岩的埋藏深度是否合理.实习四读褶皱区地质图,绘制褶皱地区剖面图一,目的要求1,初步掌握阅读褶皱地区地质图的步骤和方法.学会从地质图上认识,分析摺皱的形态,组合特征及形成时代.学会在褶皱区地质图上绘制图切剖面图(铅直剖面图和横截面图)的方法.二,说明首先从地质图及其图例或所附地层柱状图上了解图区所出露的地层的时代,层序和接触关系,然后概略地认识一下图上新老地层分布和总体延伸情况.了解一下地形特征,结合比例尺了解地形对地层露头分布形态及出露宽度的影响.从地质图上认识分析摺皱,先要从地层分布是否有对称重复,并结合地层新老关系和地层产状,分辨出背斜和向斜,再进而分析褶皱的形态和组合特征.认识摺皱形态的关键是确定摺皱的两翼,轴面和枢组的产状.(一),对单个摺皱形态的认识和分析区分背斜和向斜:先从一个老地层或新地层着手,横过地层总的延伸方向观察,如老地层两侧依次对称地分布着新的地层者为背斜,反之,在新地层两侧对称地分布着老的地层则为向斜.通常是一个背斜两侧毗邻着向斜,一个向斜的两侧则发育着背斜.确定两翼产状:褶皱两翼产状及其变化,主要从地质图上标绘的地层产状,符号直接去认识和分析.在一定情况下,也可以根据同一岩层在褶皱两翼露头宽度的差异,定性地对比两翼的大小.这种分析是从岩层厚度基本稳定,地形起伏不大或褶皱两翼的地面坡度相似为前提,而岩层露头宽度只与岩层倾角大小有关,露头宽度窄的一翼倾角大,宽的一翼倾角小.判断轴面产状:要较准确地确定褶皱轴面的产状,可以通过系统地测量两翼同一岩层产状,用极射赤平投影方法或几何作图法来确定.在地质图上,也可以从褶皱两翼产状大致判断出轴面产状.如两翼倾向相反,倾角大致相等,则轴面直立;两翼倾向,倾角基本相同,则轴面产状也与两翼产本一致(即为等斜褶皱).对于两翼产状不等或一翼倒转的褶皱,无论背斜或向斜,其轴面大致是与倾角较小的一翼的倾斜方向近于一致,除平卧褶皱和等斜褶皱外,轴面倾角一般是大于缓翼倾角,而小于陡翼倾角.枢纽产状和轴迹的确定:当地形平坦且褶皱两翼倾角变化不大时,两翼地层界线基本上平行延伸,可认为褶皱枢纽水平;如两翼岩层走向不平行,或两翼同一岩层界线呈交会或弧形转折弯曲,可认为褶皱枢纽是倾伏的,在倾伏背斜两翼同一岩层界线在枢纽倾伏处交会成"V"形或弧形的凸侧或"V"形尖端指向枢纽倾伏方向.向斜则反之.转折端形态认识:在地形较平缓的情况下,轴面直立或陡倾斜的倾伏褶皱,在地质图上褶皱倾伏端的地层界线弯曲形态,大致可以反映褶皱在剖面上的转折端的形态.褶皱形态的描述:一般包括以下内容:褶皱名称(地名加褶皱类型),位置(地理位置和所在区域构造部位),分布延伸情况,核部位置及组成地层,组成两翼地层及产状,转折端形态,轴面及枢纽产状,次级褶皱分布及特征,褶皱被断层或侵入岩体破坏情况等.(二),褶皱的组合特征的认识在逐个分析了图区的背斜,向斜之后,再从地质图上的轴迹排列情况和剖面上褶皱组合形态,确定和描述褶皱的组合型式,如雁行式,隔档式,隔槽式或复背斜,复向斜(要结合平面和剖面).(三),确定褶皱形成时代主要根据地层间的角度不整合接触关系来确定褶皱形成时代.不整合面以下的褶皱形成于不整合面以下褶皱岩层的最新地层时代之后,不整合面以上最老地层时代之前.此外,还可以根据褶皱与已知时代的侵入岩体或断裂构造的关系来判断,这将在以后有关实习中讨论.(四)褶皱地区铅直剖面图的绘制分析图区地形和褶皱特征:分析时应注意地层界线的弯曲是与岩层产状和地形的影响有关还是与次级褶皱有关,如是次级褶皱,在剖面上应反映出来.选定剖面位置:剖面线应尽可能垂直褶皱轴迹延伸方向,且能通过全区主要褶皱构造.将选定的剖面线标绘在地质图上.绘出地形剖面:绘制方法见实习三.标记构造位置:在剖面线上和地形剖面上用铅笔标出背斜和向斜的位置,对于剖面附近可能隐伏延展到剖面切过处的次级摺皱,应将其轴迹线延到与剖面线相交,也在剖面线和地形剖面上标出相应位置.绘出摺皱形态:将剖面线切过的地层界线的交点和褶皱(包括次级褶皱)的转折端位置均投影到地形剖面上.在绘褶皱构造时应注意以下几点:(1),剖面切过不整合界线时,应先画不整合面以上的地层和构造,然后再画不整合面以下的地层和构造.被不整合面所掩盖的地质界线和构造,可顺其延伸趋势延至剖面线上,再将该点投影到不整合面,从此点绘出不整合面以下的地层界线和构造.(2),剖面切过断层时,先画断层,然后再画断层两侧的地层和构造.(3)绘褶皱构造应先从褶皱核部地层界线开始,逐次绘出两翼,并要注意表现出次级褶皱.(4)剖面线与地层走向斜交时,应将地层倾角换算成剖面方向上的视倾角画出剖面.如剖面切过的地点无岩层产状数值,可按同一翼最邻近的产状数据来画.(5)褶皱同一翼的相邻岩层的倾角相差较大,上下岩层又是整合接触关系,这只是岩层倾角局部变陡或变缓造成,可按两翼同一岩层厚度基本不变的前提,将岩层倾角在地表处可按所测数值绘,向深处则加以适当修正,使之逐渐与主要产状协调一致.(6)恢复稽皱转折端形态时,轴面直立或近于直立的褶皱转折端的形态与它在平面上的倾伏端露头形态大致相似.在绘转折端时也可根据枢纽倾伏角作纵向切面,求出到所作剖面处核部地层枢纽的深度,然后结合该层两翼倾角及枢纽位置绘成圆弧.(五)褶皱横截面图的绘制方法褶皱横截面图是垂直于褶皱枢纽的截面投影图.这种图的投影绘制方法是基于这样的原理:将地质图转动到便于我们顺着褶皱枢纽倾伏方向进行观察的位置,顺着枢纽倾伏方向观察产生缩短视线的"侧瞰构造"的效应.这种图是从地质图上用正投影方法绘制的,因此,一张反映褶皱构造形态出露较完整,标明有枢纽产状的良好的地质图是绘制横截面图的基础.一幅横截只能反映褶皱枢纽倾伏向和倾伏角基本不变的那一个区段的褶皱形态特征,如果枢纽产状有变化,则要把图区划分成若干均匀区段来绘制各区段的横截面图,即横截面图所反映的是圆柱状褶皱.横截面图绘制方法步骤介绍如下:1,在地质图上画等间距方格,使其纵坐标线与褶皱枢纽倾伏方向平行;横坐标与之垂直.2,作横截面图上的网格,横截面图垂直于纵坐标,基线与横坐标平行并等长.平行枢纽方向的纵坐标之间的间距保持不变,而垂直枢纽的横坐标之间的间距则按h,=h.sinθ公式计算缩短(公式中h为原来坐标间距;θ为枢纽倾伏角).3,将平面图上的褶皱层界线与纵,横坐标的交点,按在方格网上的位置标绘到横截面图上坐标投影网格上的相应位置,并根据平面图上褶皱的露头形态将相邻的点连成线,即得出顺枢纽倾伏方向视察的褶皱构造。
怎么样阅读地质图
一、地质图的概念及图式规格地质图是一种将出露在地表的地质构造现象按比例投影到平面图，通常带有地形等高线的地形图上，并用规定的符号、色谱、花纹予以表示的图件。
地质图的编制，首先必须是通过野外现场观察，对区内地层、岩石、岩浆活动、变质作用和构造变动等情况进行综合调查研究。
再以规定的线条把各种地质界线，包括地层界线、岩体界线、断层线、不整合界线等勾划出来，把岩层和断层等的产状标记上去，对各时代地层和各类型岩浆岩涂以各种统一规定的颜色，对各种岩相(岩浆岩、变质岩)和蚀变、矿化现象加以各种规定的符号、花纹。
地质图不仅反映野外各种地表地质现象，还将区内地层、岩石、构造和矿产等方面形成、发展的一定时间、空间规律反映出来，包括能反映地下一定深度的地质构造。
因此，地质图是帮助我们认识自然、改造自然的一种重要而最基本的地质资料。
一幅地质图应有图名、比例尺、图例、测制单位和测制日期。
图名表明图幅所在地区和类型。
如《嵩山地区地质图》。
比例尺包括数字比例尺与线条比例尺，数字比例尺用分数表示图上长度与实地长度的比例，如1：1000表示图上1cm相当实地1000cm即10m)。
分子规定用1，因此，分母愈大，表明图缩得愈厉害。
线条比例尺是在图上绘一直线如尺状，在该直线上截取若干段、每段标出所代的实地长度米或公里。
比例尺一般放在图名下或图框下方正中位置。
图例表示地质现象的各种色谱。
花纹和符号的说明，通常放在图的右方或下方。
地质图例的安排以上到下由新到老，如横排则一般由左向右从新到老。
确定时代的喷出岩、变质岩可按其时代排列在地层图例相应的位置上。
岩浆岩体图例放在地层图例之后，按由新到老排列，或按酸性到基性的顺序排列。
构造图例，如地质界线、断层、岩层产状等排在最后，断层应区分是实测的还是推断的。
地形图的图例一般不列于地质图图例中。
2、阅读地质图的方法和步骤首先是读框外的内容：包括阅读图名、比例尺、图例和地层柱状图。
通过这一步，我们就可以了解图幅区的地理位置、范围大小和制图精度。
怎样分析和阅读地质图
把各种岩层和地质构造按照一定的比例投影在平面上，并用规定的颜色和符号来表示的图件，就是地质图。
从地质图上可以全面了解一个地区的地层顺序及时代、岩性特征、地质构造（褶皱、断层等）、矿产分布、区域地质特征等内容。
因此地质图是指导生产实践，进行区域地质、地理、自然环境研究的重要资料。
一般所说的地质图是指平面图，但也往往制成地质剖面图（实测或从平面图上按指定方向绘制），以便更清楚地反映地下地质情况。
根据生产或研究的需要，还可以制成专题的地质图，如水文地质图、工程地质图、第四纪地质图、岩相-古地理图、矿产分布图、构造纲要图、大地构造图等。
一、不同岩层产状在地质图上的表现岩层的产状包括三种情况，水平的、倾斜的、直立的；地形也有不同情况，平坦的、起伏的、沟谷纵横的。
由于岩层产状不同、地形起伏不同，岩层在地面或反映在地质图上的形状也不一样。
（一）水平岩层1.如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。
如华北平原，在地面上只能看见松散沉积物的最上面的一层。
2.如果平坦地面经过河流下切，或者地面起伏很大，可以看到下面较老的岩层，其在地质图上的特点是：1）岩层界线与等高线平行或重合；（2）同一岩层在不同地点的出露标高相同；（3）岩层的厚度等于顶面和底面的高度差。
（二）直立岩层除岩层走向有变化外，岩层界线在地质图上按岩层走向呈直线延伸，不受地形任何影响。
（三）倾斜岩层1.如果地形平坦，在地质图上岩层界线按其走向呈直线延伸。
2.如果地形有较大起伏（比方有山有谷），在地质图上岩层界线与等高线斜交，在沟谷和山脊处常常形成“V”字形弯曲，称“V”字形法则。
其弯曲程度与岩层倾角的大小和地形坡度的大小有关，即岩层倾角越小，V字形越紧闭；倾角越大，V字形越开阔。
地形起伏越大，弯曲形状越复杂；地形越平坦，弯曲度越小，甚至近于直线。
倾斜岩层的露头形状与地形起伏的关系如下：1）岩层倾向与沟谷坡向相反，V字形尖端指向上游，但V字形弯曲度大于等高线的弯曲度；（2）岩层倾向与沟谷坡向相同，而岩层倾角大于沟谷坡度，V字形尖端指向下游；（3）岩层倾向与沟谷坡向相同，而岩层倾角与沟谷坡度一致，在沟谷两侧岩层露头互相平行；（4）岩层倾向与沟谷坡向相同，而岩层倾角小于沟谷坡度，V字形尖端指向上游，但V字形弯曲度小于等高线的弯曲度。
如何看地质图 地质图
感谢下载地质图一、地质图的种类与基本内容用规定的符号、线条、色彩来反映一个地区地质条件与地质历史发展的图件,叫地质图。
它就是依据野外探明与收集的各种地质勘测资料,按一定比例投影在地形底图上编制而成的,就是地质勘察工作的主要成果之一。
(一)地质图的种类1、普通地质图以一定比例尺的地形图为底图,反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件,称为普通地质图,简称地质图。
在一张普通地质图上,除了地质平面图(主图)外,一般还有一个或两个地质剖面图与综合地层柱状图,普通地质图就是编制其它专门性地质图的基本图件。
按工作的详细程度与工作阶段不同,地质图可分为大比例尺的(＞1:25000)、中比例尺的〔1:5000～1:10万〕、小比例尺的(1:20万～1:100万)。
在工程建设中,一般就是大比例尺的地质图。
缺地质图2、地貌及第四纪地质图以一定比例尺地地形图为底图,主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型与形态特征的一种专门性地质图,称为地貌及第四纪地质图。
3、水文地质图以一定比例尺地地形图为底图,反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件,称为水文地质图。
水文地质图4、工程地质图工程地质图就是各种工程建筑物专用的地质图,如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。
工程地质图一般就是以普通地质图为基础,只就是增添了各种与工程有关的工程地质内容。
如在地下洞室纵断面工程地质图上,要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。
(二)地质图的基本内容1、平面地质图平面地质图又称为主图,就是地质图的主体部分,主要包括:地理概况:图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。
一般地质现象:地层、岩性、产状、断层等。
特殊地质现象:崩塌、滑坡,泥石流、喀斯特、泉及主要蚀变现象。
阅读地质图的一般步骤和方法
一、阅读地质图的一般步骤和方法读地质图首先要看图式和洛种规格，即先看图名、比例尺和图例。
还应具备地形图和地图有关知识。
从图名和图幅代号、经纬度，了解图幅的地理位置和图的类型；从比例尺可以了解图上线段长度、面积大小和地质体大小及反映详略程度；图幅编绘出版年月和资料来源，便于查明工作区研究史。
熟悉图例是读图的基础。
首先要熟悉图幅所使用的各种地质符号，从图例可以了解图区出露的地层及其时代、顺序，地层间有无间断，以及岩石类型、时代等。
读图例时，最好与图幅地区的综合地层柱状图结合起来读，了解地层时代顺序和它们之间接的触关系(整合或不整合)。
在阅读地质内容之前应先分析一下图区的地形特征。
在比例尺较大 (如大于1:50000)的地形地质图上，从等高线形态和水系可了解地形特点。
在中小比例尺(1:10万-1:50万)地质图上，一般无等高线，可根据水系分布、山峰标高的分布变化，认识地形的特点。
一幅地质图反映了该地区各方面地质情况。
读图时一般要分析地层时代、层序和岩石类型、性质和岩层、岩体的产状、分布及共相互关系。
对于分析地质构造方面主要是褶皱的形态特征、空间分布，组合和形成时代；断裂构造的类型、规模、空间组合、分布和形成时代或先后顺序；岩浆岩体产状和原生及次生构造以及变质岩区所表现的构造特征等等。
读图分析时，可以边阅读，边记录，边绘示意剖面图或构造纲要图。
二、读水平岩层地质图水平岩层在地面和地形地质图上的特征：地质界线与地形等高线平行或重合；在沟谷处界线呈“尖牙”状，其尖端指向上游，在孤立的山丘上，界线呈封闭的曲线；在岩层未发生倒转饰情况下，老岩层出露在地形的低处，新岩层分布在高处；岩层露头宽度取决于岩层厚度和地面坡度，当地面坡度一致时，岩层厚度大的，露头宽度也宽；当厚度相同时，坡度陡处，露头宽度窄，在陡崖处，水平岩层顶、底界线投影重合成一线，造成地质图上岩层发生“尖灭”的假象。
三、在地形地质图上求岩层产状要素的方法1、基本原理：（1）、同一岩层面上不同高程的走向线相互平行；（2）、在两走向线的垂线上，低等高线的方向为倾向；（3）、倾角是岩层面和水平面的夹角。
如何看地质图地质图
感谢下载地质图一、地质图的种类和基本内容用规定的符号、线条、色彩来反映一个地区地质条件和地质历史发展的图件，叫地质图。
它是依据野外探明和收集的各种地质勘测资料，按一定比例投影在地形底图上编制而成的，是地质勘察工作的主要成果之一。
（一）地质图的种类1、普通地质图以一定比例尺的地形图为底图，反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件，称为普通地质图，简称地质图。
在一张普通地质图上，除了地质平面图(主图)外，一般还有一个或两个地质剖面图和综合地层柱状图，普通地质图是编制其它专门性地质图的基本图件。
按工作的详细程度和工作阶段不同，地质图可分为大比例尺的(＞1：25000)、中比例尺的〔1：5000～1：10万〕、小比例尺的（1：20万～1：100万)。
在工程建设中，一般是大比例尺的地质图。
缺地质图2、地貌及第四纪地质图以一定比例尺地地形图为底图，主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的一种专门性地质图，称为地貌及第四纪地质图。
3、水文地质图以一定比例尺地地形图为底图，反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件，称为水文地质图。
水文地质图4、工程地质图工程地质图是各种工程建筑物专用的地质图，如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。
工程地质图一般是以普通地质图为基础，只是增添了各种与工程有关的工程地质内容。
如在地下洞室纵断面工程地质图上，要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。
（二）地质图的基本内容1、平面地质图平面地质图又称为主图，是地质图的主体部分，主要包括：地理概况：图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。
一般地质现象：地层、岩性、产状、断层等。
特殊地质现象：崩塌、滑坡，泥石流、喀斯特、泉及主要蚀变现象。
√01地质图的基本知识及读水平岩层地质图
二、有关地质图的说明
1.地质图的概念及图式规格
二、有关地质图的说明
1.地质图的概念及图式规格
① 地质图
图名：表明图幅所在地区和图的类型。一般采用图内 主要市镇、居民点、山岭等名称。如果比例尺较大， 图幅面积较小，地名不为人们所知，则在地名前要写 上所属的省（区）、市或县名。 比例尺：与地形图或地图的比例尺一样，有数字比例 尺和线条比例尺。
三、读地质图的步骤和方法
1．图名、比例尺、方位：了解图幅的地理位置，图幅类别，制 图精度，图上方位一般用箭头指北表示，或用经纬线表示。 若图上无方位标志，则以图正上方为正北方。 2．地形、水系：通过图上地形等高线、河流径流线，了解地区 地形起伏情况，建立地貌轮廓。地形起伏常常与岩性、构 造有关。 3．图例：图例是地质图中采用的各种符号、代号、花纹、线条 及颜色等的说明。通过图例，可对地质图中的地层、岩性、 地质构造建立起初步概念。 4．地质内容：可按如下步骤进行： 1）地层岩性：了解各套地层岩性的分布位置和接触关系。 2）地质构造：了解褶曲、断层的产出位置、组成地层、产 状、形态类型、规模及相互关系等。 3）地质历史：根据地层、岩性、地质构造的特征，分析该 地区地质发展历史。
地质图的阅读实例
(1)图名、比例尺 、方位
(2)地形、水系 (3)图例 (4)地质内容：地 层及接触关系、 地质构造
(5)地质历史简述
水平岩层
水平岩层－没有经过构造变动，仍然保持成 岩后的原始水平状态的沉积岩．
特征：
下老上新
地形地质图上－岩层顶底之间垂距=厚度 （高差）
• 地质界线与等高线平行或重合 • 岩层厚度是其顶底面的高差 • 岩层出露宽度是其顶底面的水平距，其 大小与岩层厚度和地面坡度有关
地质图阅读
二、阅读地质图的步骤和方法
读地质图首先要看图式和各种规格，即先看图 名、比例尺和图例。还应具备地形图和地图有关 知识。 从图名和图幅代号、经纬度，了解图幅的地理 位臵和图的类型，从比例尺可以了解图上线段长 度、面积大小和地质体大小及反映详略程度，图 幅编绘出版年月和资料来源，便于查明工作区研 究史。
地质图阅读
一、地质图的概念及图式 规格
1．地质图 地质图是用一定的符号、色谱和花纹将地壳某部分各 种地质体和地质现象(如各种岩层、岩体、地质构造、矿 床等的时代、产状、分布和相互关系)，按一定比例概括 地投影到平面图(地形图)上的一种图件。 ， 一幅正规的地质图应该有图名，比例尺、图例和责 任表(包括编图单位或人员、编图日期及资料来源等)。
总结为反上同下上 3)直立岩层在地质图上的表现，无论地形平 坦或高低起伏与否，其岩层界线皆呈直线 延伸，不受地形影响。 4) 水平岩层地质界线与等高线平行
4、地质图上求岩层产状的方法
此法适用于大比例尺地形地质图上，岩 层产状稳定，没有受断裂褶皱影响的地区。
因此，只要能作出同一层面的不同高程 的相邻两条平行的走向线，再根据其高程 和平距，即可求出岩层在该处的产状要素。 求解步骤如下：
地层图例的安排是从上到下由新到老， 如放在图的下方，一般是由左向右从新到 老排列。图例都画成大小适当的长方形的 格子排成整齐的行列。在长方格的左边注 明地层时代，右边注明主要岩性，方格内 着上和注明与地质图上同层位的相同颜色 和符号。
构造符号的图例放在地层、岩石图例之 后，一般排列顺序是：地质界线、褶皱轴 迹 (构造图中才有)、断层，除断层线用红色 线外，其余都用黑色线 凡图幅内存在的和表示出的地层、岩石， 构造及其他地质现象就应无遗漏地有图例， 图内没有的就不能列上图例。地形图的图 例一般不标注在地质图上。
度地质图步骤和方法
读地质图的步骤和方法1.看图名、图幅代号、比例尺等图名和图幅代号可以告诉我们图幅所在的地理位置。
一幅地质图一般是选择图面所包含地区中最大居民点或主要河流、主要山岭等命名的。
比例尺告诉我们缩小的程度和地质现象在图上能够表示出来的精确度。
此外，还应注意图的出版时间、制图人等。
2.看图例通过图例可以了解制图地区出露哪些地层及其新老顺序等。
图例一般放在图框右侧，地层一般用颜色或符号表示，按自上而下由新到老的顺序排列。
每一图例为长方形，左方注明地质年代，右方注明岩性，方块中注明地层代号。
岩浆岩的图例一般在沉积岩图例之下。
构造符号放在岩石符号之下，一般顺序是褶曲、断层、节理、产状要素等。
3.剖面线有时通过地质图相对图框上的两点画出黑色直线，两端注有AA′或II′…等字样，这样的直线称剖面线，表示沿此方向已经作了剖面图。
4.分析图内的地形特征如果是大比例尺地质图，往往带有等高线，可以据此分析一下山脉的一般走向、分水岭所在、最高点、最低点、相对高差等。
如果是不带等高线的小比例尺地质图，一般只能根据水系的分布来分析地形的特点，如巨大河流的主流总是流经地势较低的地方，支流则分布在地势较高的地方；顺流而下地势越来越低，逆流而上越来越高；位于两条河流中间的分水岭地区总是比河谷地区要高，等等。
了解地形特征，可以帮助了解地层分布规律、地貌发育与地质构造的关系等。
5.分析地质内容应当按照从整体到局部再到整体的方法，首先了解图内一般地质情况，例如：（1）地层分布情况，老地层分布在哪些部位，新地层分布在哪些部位，地层之间有无不整合现象等；（2）地质构造总的特点是什么，如褶皱是连续的还是孤立的，断层的规模大小，它发育在什么地方，断层与褶皱的关系怎样，是与褶皱方向平行还是垂直或斜交等等；（3）火成岩分布情况，火成岩与褶皱、断层的关系怎样。
6.在掌握全区地质轮廓的基础上，再对每一个局部构造进行分析：（1）开始时最好从图中老岩层着手，逐步向外扩展，以免茫无头绪；（2）对每一种构造形态，包括褶曲、断层、不整合、火成岩体等逐一详加分析。
