机械加工工艺过程的基本知识

机械加工工艺过程的基本知识1.加工方法机械加工方法主要包括切削加工、磨削加工、焊接加工、冲压加工、锻造加工和喷涂加工等。

其中，切削加工是最常见的加工方法，它通过切削刀具切削工件材料，形成所需的形状和尺寸。

磨削加工是利用磨料进行研磨和抛光，提高工件表面质量。

焊接加工是通过加热和冷却的方法将两个或多个工件连接在一起。

冲压加工是通过模具对薄板材料进行变形和切削。

锻造加工是利用冲击力将金属材料加工成所需形状。

喷涂加工是将涂料喷涂在工件表面。

2.加工工序机械加工过程中通常需要进行多个工序，每个工序都有特定的目标和要求。

常用的加工工序包括车削、铣削、钻削、磨削、镗削、拉伸、冲孔等。

车削是利用旋转的切削刀具将工件外表面去除材料，形成所需形状和尺寸。

铣削是将刀具在工件上旋转和移动，将工件表面去除材料，形成所需形状和尺寸。

钻削是通过切削刀具旋转和推进，在工件上形成孔洞。

磨削是利用磨料切削材料，提高工件表面质量。

镗削是通过切削刀具在孔内切削材料，形成所需形状和尺寸。

拉伸是将金属材料拉伸成所需形状和尺寸。

冲孔是利用模具对板料进行冲孔，形成所需孔洞形状和尺寸。

3.加工精度机械加工的一个重要指标是加工精度，它是描述工件形状和尺寸与设计要求的一致程度。

加工精度一般分为尺寸精度、形位精度和表面粗糙度。

尺寸精度是指工件尺寸与设计要求尺寸之间的偏差。

形位精度是描述工件形状和位置与设计要求的一致程度。

表面粗糙度是描述工件表面粗糙程度的一个指标。

4.表面质量机械加工工艺的最终目标是获得良好的表面质量，它直接影响着工件的外观和性能。

常见的表面质量要求包括粗糙度、平面度、圆度和直线度等。

粗糙度是描述工件表面粗糙程度的一个指标，它是指单位面积上起伏的平均高度差。

平面度是描述工件表面平整程度的一个指标。

圆度是描述工件表面圆度误差的一个指标。

直线度是描述工件表面直线度误差的一个指标。

总之，机械加工工艺的基本知识包括加工方法、加工工序、加工精度和表面质量等方面。

机械加工工艺基本知识基本概念

还是少好？
1 2 3 4 5
铣两端面，钻两端中心孔* 铣端面钻中一次心孔机床车大外圆及倒角车小外圆、切槽及倒角铣键槽去毛刺一次车床 I 一次车床II 一次专用铣床钳工台
1、机械加工工艺过程的组成 3. 工位
为了完成一定的工序内容，工件一次装夹后，与夹具或设备的可动部分一起，相对于刀具或设备的固定部分所占据的每一个位置称为工位。
图1–3 阶梯轴
2 3 4 5
一个专用铣床
钳工台
1、机械加工工艺过程的组成 5.走刀（进给）
刀具在加工表面上切削一次所完成的工步内容称为一次走刀。
工序、安装、工位、工步和走刀之间的关系如下：
机械加工工艺过程
机械加工工艺过程组成示例
图1-6 阶梯轴零件
(单件小批、大批大量)。
工序号 1 表1-1 单件小批生产的工艺过程工序内容设备车一端面，钻中心孔*；两次车床I 调头，车另一端面，钻中心孔
2
3 工序号
车大外圆及倒角；调头，车车床II 两次小外圆、切槽及倒角
铣键槽、去毛刺工序内容一次铣床设备表1-2 大批大量生产的工艺过程
图1-3 阶梯轴讨论：安装次数多好
工件机床夹具回转部分
夹具固定部分
分度机构
图1- 4
多工位加工钻、扩、绞圆盘上的孔（动画）
1、机械加工工艺过程的组成 4. 工步
在同一工位上，加工表面、刀具、切削速度和进给量不变的情况下所完成的工位内容称为一个工步。
图1-5 复合工步
（4）工步例：阶梯轴加工
工序号 1 表7-1 单件小批生产的工艺过程工序内容设备车一端面，钻中心孔*；四个车床I 调头，车另一端面，钻中心孔

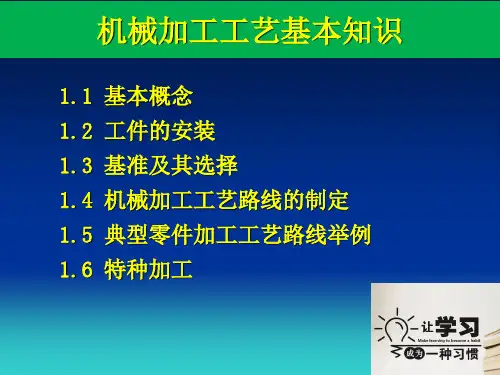

机械加工工艺基本知识

机械加工工艺基本知识
机械加工工艺是将原料通过一系列切削、钻孔、磨削等制造技术步骤，加工成所需形状和尺寸的工件。了解和掌握机械加工工艺是每位机械工程师的基本素养。
机械加工工艺的定义
机械加工工艺是通过机械设备对原料进行多种手段的切削、磨削、锻造等操作，以实现工件的加工和改变其形状、尺寸、性能等特性的工艺过程。
3
绿色环保
使用可再生材料、节能减排的机械加工工艺，保护环境并降低成本。
机械加工工艺的优势和局限性
优势
• 高加工精度和质量 • 适用于大量和批量生产 • 多种工艺选择
局限性
• 加工周期相对较长 • 对操作人员要求较高 • 材料浪费相对较大
结论和要点
机械加工工艺是制造业中不可或缺的重要环节，它的发展和应用将推动工业的进步与创新。了解机械加工工艺的基本知识，对于机械工程师和制造业从业者来说至关重要。
机械加工的分类
切削加工
通过旋转刀具对工件进行切削、铣削、车削等加工方法。
非切削加工
通过电火花、激光、喷射等方式Fra bibliotek工件进行加工，如电火花加工、激光切割等。
磨削加工
通过砂轮等磨削工具对工件表面进行磨削、抛光、修整等加工方法。
常见的机械加工工艺
车削
将工件放置在车床上，通过刀具对其进行旋转切削加工。
铣削
3 电子设备
机械加工工艺在电子设备制造中扮演重要角色，如手机零部件加工、电路板制造等。
4 医疗器械
机械加工工艺应用于医疗器械生产，如手术器械加工、人工关节制造等。
机械加工工艺的发展趋势
1
自动化
机械加工工艺趋向自动化，提高生产效率和减少人为错误。
2
数字化

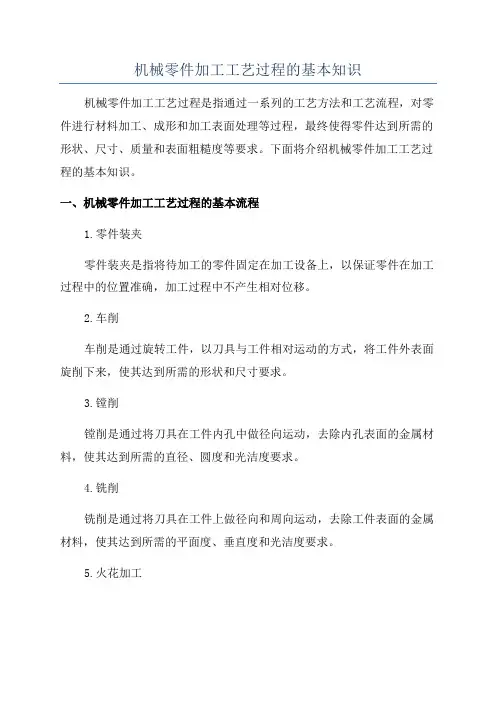

机械零件加工工艺过程的基本知识

机械零件加工工艺过程的基本知识机械零件加工工艺过程是指通过一系列的工艺方法和工艺流程，对零件进行材料加工、成形和加工表面处理等过程，最终使得零件达到所需的形状、尺寸、质量和表面粗糙度等要求。

下面将介绍机械零件加工工艺过程的基本知识。

一、机械零件加工工艺过程的基本流程1.零件装夹零件装夹是指将待加工的零件固定在加工设备上，以保证零件在加工过程中的位置准确，加工过程中不产生相对位移。

2.车削车削是通过旋转工件，以刀具与工件相对运动的方式，将工件外表面旋削下来，使其达到所需的形状和尺寸要求。

3.镗削镗削是通过将刀具在工件内孔中做径向运动，去除内孔表面的金属材料，使其达到所需的直径、圆度和光洁度要求。

4.铣削铣削是通过将刀具在工件上做径向和周向运动，去除工件表面的金属材料，使其达到所需的平面度、垂直度和光洁度要求。

5.火花加工火花加工是利用电火花放电原理进行零件加工的一种加工方法。

通过电极与工件之间产生电火花放电，将工件上的材料溶解和熔化，并通过水冷剂迅速冷却，使其达到所需的形状和尺寸要求。

6.磨削磨削是通过在工件表面和砂轮之间进行相对运动，将工件表面的金属材料去除，以达到所需的平面度、圆度、光洁度和尺寸要求。

7.锤击锤击是通过将锤击力作用于工件上，去除工件上的金属材料，以达到所需的形状和尺寸要求。

8.切割切割是通过机械力或热能，将工件切割成所需的形状和尺寸。

常用的切割方法有剪切、火焰切割、激光切割等。

二、常见机械零件加工工艺方法1.塑性加工塑性加工是通过在零件上施加外力，使其发生塑性变形，以改变其形状和尺寸。

常见的塑性加工方法有拉伸、压缩、弯曲、冲压等。

2.热处理热处理是通过加热和冷却过程，改变零件内部组织结构，以改变其性能和硬度。

常见的热处理方法有淬火、回火、退火、时效等。

3.表面处理表面处理是对零件表面进行物理或化学处理，以提高其耐磨性、耐腐蚀性及美观度。

常见的表面处理方法有镀铬、镀镍、镀锌、喷涂、抛光等。

机械加工工艺基本知识

1.3.1 基准的种类
设计基准：设计图样上所采用的基准
基准
工艺基准
工序基准：在工序图上用以指定加工表面位置的基准定位基准：在加工中用做定位的基准测量基准：在工件上用以测量已加工表面位置的基准
装配基准：装配时用以确定零件在产品中位置的基准
1.3.2 定位基准及其选择作为定位基准的点或线，总是以具体表面来体现的，这种表面就称为定位基准面。例如，轴类零件与盘套类零件，当定位基准均为轴线时，定位基准面却分别是中心孔和内孔。
• １）喷丸
•
小直径钢丸高速喷射冲击工件表面。
• ２）滚压
•
用滚珠或滚柱冲压，无刃铰刀，无刃拉刀，挤压丝锥等。
• ３）碾光
•
金刚石滚轮
• ４）高能处理
•
激光
Q &A
提问答疑
五、连杆
1. 加工精度高的部位：大小头孔、两端面、大头接合面。
2. 常用定位原则：互为基准（两端面；大小头孔）
3. 主要机加工工序：基准先行、先粗后精、先主后次、先面后孔。
1.6 特种加工
电火花（成形与穿孔）加工原理: 利用脉冲放电对导电材料的腐蚀作用去除材料，以获得一定形状和尺寸的一种加工方法。
定位基准分为粗基准和精基准。粗基准指作为定位基准的是未加工过的毛坯表面。精基准指作为定位基准的是加工过的表面。（1）粗基准的选择原则： ●选择不要求加工的表面作为粗基准
●选择加工余量最小的表面作为粗基准 ●选择平整、面积足够大、装夹稳定的表面作粗基准 ●粗基准一般只在第一道工序中使用，以后应尽量避免重复使用
α：备品百分率 β：废品百分率
（2）生产类型
单件生产成批生产大量生产

机械加工工艺基础知识点

机械加工工艺基础知识点机械加工工艺是指利用机械设备对工件进行切削、磨削、钻孔、铣削、车削等操作的过程。

它是制造业生产过程中非常重要的一环，因此掌握机械加工工艺的基础知识点对于提高生产效率和产品质量至关重要。

以下是机械加工工艺基础知识点的详细介绍。

1.切削原理：机械加工的核心过程是切削，切削原理是切削过程中工具刃口与工件之间的相互作用关系。

其中包括切削速度、进给量、切削深度以及切削力等基本概念。

2.工艺规程：机械加工的过程需要设计工艺规程，包括选择合适的工艺方法、确定工艺参数以及机床刀具的选择等。

工艺规程是提高加工效率和保证产品质量的关键。

3.机床类型与选择：机床是机械加工的基础设备，根据加工要求选择合适的机床类型非常重要。

常见的机床类型包括车床、铣床、磨床、钻床等。

不同的机床有着不同的加工能力和适用范围。

4.刀具类型与选择：刀具是机械加工中常用的工具，选择合适的刀具类型对于加工质量和效率都具有重要影响。

常见的刀具类型包括车刀、铣刀、钻头、刨刀等，在选择时需要考虑到工件材料和切削类型等因素。

5.加工工艺参数：加工工艺参数包括切削速度、进给量和切削深度等，这些参数影响着加工过程中的切削效果、表面质量以及加工时间等。

正确地选择和控制这些参数对于提高加工效率和产品质量非常重要。

6.加工表面质量：加工过程中工件表面质量是评价加工效果的重要指标。

表面质量受到切削工具的刃口状况、切削参数的选择以及机床精度等多方面因素的影响。

了解和掌握提高表面质量的方法对于提高产品竞争力非常关键。

7.公差与尺寸链：加工过程中，公差是指在一定的尺寸范围内工件所允许的误差。

在加工过程中，合理地选择公差能够在一定的经济成本范围内保证产品质量。

尺寸链是一种通过合理地选择加工公差来保证产品尺寸质量的方法。

总的来说，机械加工工艺基础知识点包括切削原理、工艺规程、机床类型与选择、刀具类型与选择、加工工艺参数、加工表面质量、公差与尺寸链等内容。

机械加工工艺过程的基础知识

从而提高工件的加工精度、减小表面粗糙度。
余量(yú liànɡ)的大小
① 与生产类型 (②lèi与xí生ng产)有关 (关 ③sh与ēn零g件ch的ǎn形)方状法和尺有寸有关 ④ 与工序有关
加工外圆面：
粗车：3~5mm
精车：1~1.6mm
粗磨：0.3~0.5mm
磨削精磨：0.1mm以下
第十八页，共41页。
批2量) 专生用产。
为夹所()z夹某具以h具u一。：ā特定n定y位ò(t精nègd度ìn高g)零，件生的产特率定高(t，è d适ìn用g)工于序大专批门量设生计产和。制造的
3) 其它夹具可调夹具；组合夹具；随行夹具等。
第十三页，共41页。
2. 夹具的组成
钻套挡铁
夹紧机构工件
V形块
第三十三页，共41页。
3) 检验工序 的⑴安零排件从一个车间送往另一个车间的前后；
⑵ 零件粗加工阶段结束之后； ⑶ 重要工序加工的前后； ⑷ 零件全部加工结束之后。
六、机床与工艺装备 (z1h. 机u床ān的g选b择èi)的选择
⑴ 机床的精度应与工序要求的精度相适应； ⑵ 机床的生产率应与该零件生产类型相适应； ⑶ 机床的加工尺寸范围应与零件的外形尺寸相适应； ⑷ 应符合本厂现有的实际情况。
第八章机械加工工艺过程的基础知识
§1 机械加工工艺过程的基本概念 §2 工件(gōngjiàn)的安装和夹具
§3 工件工艺规程的制定
§4 典型零件工艺过程
第一页，共41页。
第八章机械加工工艺过程的基础§知1 识机械加工工艺过程的基

机加工艺知识大全

4.1车削时工件的装夹： ①用三爪卡盘夹工件进行粗车或精车时，若工件直径小于或等于 30mm，其悬伸长度应不大于直径5倍，若工件直径大于30mm，其悬伸长度应不大于直径3倍。
②用四爪卡盘、花盘，角铁（弯板）等装夹不规则偏重工件时，必须加配重。
③在顶尖间加工轴类工件时，车削前要调整尾座顶尖中心与车床主轴中心线重合。
可以加工较硬的材料便于实现自动化。
砂轮及选择砂轮是由磨粒加结合剂用粉末冶金的方法制成的一种多孔体。它的切削性能主要由磨料、粒度、结合剂、硬度、组织、形状和尺寸等要素组成。磨料有天然和人造两种，主要用人造磨料。人造磨料主要又有：氧化物系（刚玉类），主要成分是三氧化二铝。有棕刚玉、白刚玉、铬刚玉等几种。碳化物系主要成分是碳化硅、碳化硼。高硬磨料系主要有人造金刚石和立方氮化硼。
磨削原理及砂轮的选择磨削原理磨削是用具以较高的线速度对工件的表面进行加工的方法。由于磨粒切入工件的表面深浅不同，磨削时的磨粒分别具有切削、划线、抛光三种作用。
磨削加工优点
可以获得较高的精度（IT4-IT6）和较小的表面粗糙度（Ra0.02-1.25um）
可获得高的加工效率，实现强力磨削和高速磨削。
进给速度—单位时间内工件与刀具在进给运动方向上的相对位移。
主轴转速—机床主轴在单位时间内的转速。
切削液—为了提高切削加工效果而使用的液体。切削力—切削加工时，工件材料抵抗刀具切削所产生的阻力。切削功率—切削加工时，为克服切削力所消耗的功率。切削热—在切削加工过程中，由于被切削材料层的变形、分离及刀具和被切削材料间的摩擦而产生的热量。切削温度—切削过程中切削区域的温度。加工总余量（毛坯余量）—毛坯尺寸与零件图的设计尺寸之差。

机械加工工艺

机械加工工艺机械加工工艺是指通过机械设备对材料进行切削、精加工、成形等一系列工艺的过程。

它在现代工业生产中起着至关重要的作用。

本文将介绍机械加工工艺的基本原理、常见工艺方法以及在实际应用中的一些注意事项。

一、机械加工工艺的基本原理机械加工工艺的基本原理是通过切削和切削时与工件接触的刀具进行物理性加工，将工件形状、尺寸和表面质量得以满足要求。

刀具通过施加力量，对工件进行切除和切削，从而达到预定的目标。

二、常见的机械加工工艺方法1. 铣削铣削是一种利用铣刀进行旋转切削的加工方法。

通过将铣刀沿着工件表面运动，实现对工件形状的切削和加工。

铣削广泛应用于各种金属和非金属材料的加工中，具有高效、精度高的特点。

2. 钻削钻削是一种利用钻头进行旋转切削的加工方法。

钻头通过旋转和进给运动，将材料中的部分物质切除，形成孔洞。

钻削常用于对金属、木材等材料进行孔加工，广泛应用于机械制造和建筑装饰等领域。

3. 车削车削是一种利用车刀进行旋转切削的加工方法。

通过将车刀对工件进行切削，实现对工件外形和尺寸的加工。

车削广泛应用于各种金属材料的加工中，具有高效、精度高的特点。

4. 磨削磨削是一种利用磨料对工件进行切削和磨损的加工方法。

通过将磨料沿工件表面运动，对工件进行精密加工，提高表面的质量。

磨削常用于对硬度较高的材料进行加工，如磨削金属零件的表面。

5. 铣齿铣齿是一种利用铣刀铣削齿形的工艺方法。

通过将齿形刀具沿工件上的齿形轨迹运动，实现对齿轮等工件齿形的加工。

铣齿在齿轮制造和机械传动等领域具有重要应用价值。

三、机械加工工艺的注意事项1. 选择适当的机械加工工艺方法，根据工件的性质、要求和设备条件进行合理选择。

2. 需要注意工件的固定和夹持，保证工件在加工过程中的稳定性和安全性。

3. 在刀具的选择和使用上，需要根据工件材料、形状和加工要求等因素进行合理选择，并确保刀具的刃磨状态良好。

4. 加工过程中需要注意切削液的使用和切削温度的控制，以保证加工质量和工具寿命。

机械加工工艺基础知识讲解

（4）生产系统
以整个机械制造厂为整体，为了最有
效地经营，获得最高经济效益，一方面把原材料供应、毛坯制造、机械加工、热处理、装配、检验与试车、油漆、包装、运输、保管等因素作为基本物质因素来考虑；另一方面把技术情报、经营管理、劳动力调配、资源和能源利用、环境保护、市场动态、经营政策、社会问题和国际因素等信息作为影响系统效果更重要的要素来考虑。
1．生产过程
❖ 工业产品的生产过程：是指由原材料到成品之间的各个相互联系的劳动过程的总和。
❖ （1）生产技术准备过程
❖ （2）生产工艺过程 ❖ 主要包括
❖ （3）辅助生产过程
❖ （4）生产服务过程
❖ （1）生产技术准备过程包括产品投产前的市场调查分析，产品研制，技术鉴定等。
❖ （2）生产工艺过程包括毛坯制造，零件加工，部件和产品装配、调试、油漆和包装等。
❖ 1．获得尺寸精度的方法
❖ 机械加工中获得工件尺寸精度的方法，主要有以下几种：
❖ （1）试切法
❖ 试切法：先试切出很小部分加工表面，测量试切所得的尺寸，按照加工要求适当调刀具切削刃相对工件的位置，再试切，再测量，如此经过两三次试切和测量，当被加工尺寸达到要求后，再切削整个待加工表面。
❖ 试切法通过“试切－测量－调整－再试切”，反复进行直到达到要求的尺寸精度为止。例如，箱体孔系的试镗加工。
的，从而节约安装时间使生产率可以大提高。
❖ （4）工步
❖ 在加工表面、切削刀具、切削速度和进给量不变的条件下，连续完成的那一部分工序内容称为工步。生产中也常称为“进给”。
❖ 为了提高生产率，用几把刀具同时加工几个加工表面的工步，称为复合工步，也可以看作一个工步。

机械加工技术基础

机械加工技术基础机械加工技术是制造业中常用的一种生产方法，它可以对各种材料进行切削、成形和加工。

本文将介绍机械加工技术的基础知识。

1.切削工艺切削是机械加工技术中最常见的工艺，它通过将刀具对工件进行切削和削除材料，来达到加工的目的。

常见的切削工艺包括车削、铣削和钻削。

1.1 车削车削是一种通过旋转工件来对其进行切削的工艺。

它使用车床上的刀具，将刀具沿着工件表面进行移动，从而削除材料，达到加工的目的。

车削可用于加工直径较大的工件，如轴和轮毂。

1.2 铣削铣削是一种通过旋转刀具来对工件进行切削的工艺。

它使用铣床上的刀具，在工件表面上按照特定路径进行移动，削除材料，实现加工。

铣削可用于加工各种形状的工件，如平面、凸台和齿轮。

1.3 钻削钻削是一种通过旋转刀具来对工件进行切削的工艺。

它使用钻床上的钻头，将刀具沿着工件表面进行旋转和进给，削除材料，实现加工。

钻削常用于加工孔洞或在工件表面形成凹槽。

2.成形工艺成形是机械加工技术中另一种常见的工艺，它通过对材料进行塑性变形，来实现加工的目的。

常见的成形工艺包括锻造、压力成型和焊接。

2.1 锻造锻造是一种通过对金属材料施加压力和冲击，将其塑性变形成所需形状的工艺。

锻造通常使用锻压机和模具，将材料加热至一定温度后进行成形。

锻造可用于制造各种金属零件，如车轮、曲轴和锤头。

2.2 压力成型压力成型是一种通过对材料施加压力，使其塑性变形成所需形状的工艺。

常见的压力成型工艺包括冲压和注塑。

冲压是将金属板料通过模具进行压制，形成所需形状的工艺。

注塑是将熔融塑料注入模具中，通过冷却固化成所需形状的工艺。

2.3 焊接焊接是一种通过加热和加压，将材料熔接在一起的工艺。

焊接常用于连接金属材料，以形成强固的连接。

常见的焊接工艺包括电弧焊、气体保护焊和激光焊接。

3.加工设备机械加工技术需要使用各种加工设备来实现加工工艺。

常见的加工设备包括车床、铣床、钻床、锻压机、冲压机和焊接设备。

这些设备在加工过程中起到了至关重要的作用，提供了加工力和动力，并能实现各种运动路径和操作方式。

机械加工工艺基本知识

机械加工工艺基本知识newmaker一、生产过程与工艺过程专咫产品的生产过程是指把原材料变为成品的全过程。

机械产品的生产过程通常包含：1 .生产与技术的准备如工艺设计与专用工艺装备的设计与制造、生产计划的编制、生产资料的准备等；2 .毛坯的制造如铸造、锻造、冲压等；3 .零件的加工切削加工、热处理、表面处理等：4 .产品的装配如总装、部装、调试检验与油漆等；5 .生产的服务如原材料、外购件与工具的供应、运输、保管等；在生产过程中改变生产对象的形状、尺寸、相对位置与性质等，使其成为成品或者半成品的过程，称之工艺过程。

如毛坯的制造、机械加工、热处理、装配等均为工艺过程。

工艺过程中，若用机械加工的方法直接改变生产对象的形状、尺寸与表面质量，使之成为合格零件的工艺过程，称之机械加工工艺过程。

同样，将加工好的零件装配成机器使之达到所要求的装配精度并获得预定技术性能的工艺过程，称之装配工艺过程。

机械加工工艺过程与装配工艺过程是机械制造工艺学研究的两项要紧内容。

二、机械加工工艺过程的构成机械加工工艺过程是由一个或者若干个顺序排列的工序构成的，而工序又可分为若干个安装、工位、工步与走刀。

（一）工序工序是指一个或者一组工人，在一个工作地对一个或者同时对几个工件所连续完成的那一部分工艺内容。

区分工序的要紧根据，是工作地（或者设备）是否变动与完成的那部分工艺内容是否连续。

图3-1所示的圆盘零件，单件小批生产时其加工工艺过程如表3-1所示；成批生产时其加工工艺过程如表3-2所示。

20表3-1圆盘零件单件小批机械加工工艺过程表3-2圆盘零件成批机械加工工艺过程铳刀铳刀<a）同时车夕隔和倒角同时播IJ两凸台面图3-2复合工步图3-3多工位加工工位［--装卸工件；工位口--钻孔;工位III-扩孔；工位IV一皎孔三、工件的夹紧（一）工作夹紧概述如上所述，工件在加工前需要定位与夹紧。

这是两项十分重要的工作。

关于定位在后面章节中全面论述，本节对工件在机床上或者夹具中的夹紧作一概略说明。

机械加工工艺编制基本知识

机械加工工艺编制基本知识1．1．1机械加工工艺总过程机械加工工艺的整个过程是指用机械加工方法改变毛坯形状、尺寸、相对位置和性质，使其成为零件的全过程。

在实施对零件的机械加工前,须对零件机械加工工艺的总过程、方法和加工目标进行规划，即制订机械加工工艺规程，制定它的主要依据是产品图纸、生产纲领、生产类型、现场加工设备及生产条件等。

制订机械加工工艺规程一般需要如下过程：⑴分析加工零件要设计零件生产加工工艺，首先要分析加工零件，充分领会产品的使用要求和设计要求，在此基础上，进一步审查零件制造工艺的可行性和加工的经济性。

⑵选择毛坯选择毛坯的种类和制造方法时，全面考虑机械加工成本和毛坯制造成本，以达到降低零件生产总成本的目的。

⑶拟订零件机械加工工艺总过程：包括，选择零件的加工方法，划分工艺过程的各工序组成，安排各加工工序的先后顺序和工序间的相互组合等。

⑷工序设计：对工艺过程中包含的各工序进行详细的工艺设计。

1．1．2 加工零件分析制订零件加工工艺规程前，准确地对加工零件分析，是制定零件加工工艺规程的前提，零件分析包括：①分析产品的装配图和零件的工作图，熟悉该产品的用途、性能及工作条件，明确被加工零件在产品中的装配位置和作用，进而了解零件上各项技术要求制订的依据，找出主要技术要求和加工关键，以便在拟订工艺规程时采取适当的工艺措施加以保证，对图纸的完整性、技术要求的合理性以及材料选择是否恰当等提出意见。

②审查零件结构的工艺性，在充分领会产品的使用要求和设计要求的前提下，审查零件制造工艺的可行性和加工的经济性，遇到工艺问题与设计问题有矛盾时，与设计人员共同磋商解决方法。

1．分析零件要求在通过分析装配图、产品说明书等，熟悉了零件在产品中的作用、位置、装配关系和工作条件的前提下，还应进一步分析零件图样，搞清楚零件主要和关键的技术要求，理解各项技术要求对零件装配质量和使用性能的影响。

零件图的分析包括：(1) 检查零件图的完整性和正确性在了解零件形状和结构之后，应检查零件视图是否正确、足够，尺寸、公差以及技术要求的标注是否齐全、合理等。

机械加工工艺基础(完整版)

2.1 加工精
度
• 国家标准规定：常用的精度等级分为20级，分别用IT01、IT0、IT1、IT2…IT18表示。数字越大，精度越低。其中IT5-IT13常用。
• 高精度：IT5、IT6 通常由磨削加工获得。
• 中等精度：IT7-IT10 通常由精车、铣、刨获得。
• 低精度：IT11-IT13 通常由粗车、铣、刨、钻等加工方法获得。
3.2.1车削切削速度、背吃刀量的计算
切削速度：背吃刀量：
πdn v (m/s) 60 1000
d max d min ap (mm) 2
dmax:待加工表面直径
V:切削速度 d:工件直径 n:工件转速
dmin:已加工表面直径 ap:背吃刀量
3.3 切削用量的合理选择问题
(1)粗加工按ap－f－v的顺序选择 a、粗加工的主要目的是用最少的走刀次数尽快切除多余金属，只留后续工序的加工余量，所以应根据毛坯尺寸首先选择ap b、粗加工不必考虑表面粗糙度，在ap确定后，选取大的f，减少走刀时间 c、ap和f确定后，在机床功率和刀具耐用度允许的前提下选择v (2)精加工按v －f－ ap的顺序选择精加工的主要目的是保证产品质量和降低零件的表面粗糙度。因此首先应选择尽可能高的v，然后选择达到表面粗糙度要求的f，最后再根据精加工余量决定ap
2.4零件的加工精度与表面粗糙度的关系
提问
零件的加工精度与表面粗糙度的关系如何？
• 精度：宏观几何参数的误差 • 表面粗糙度：微观几何参数的误差 • 加工精度高，必须采用一系列的高精度的加工方法，而经过高精度的加工后零件表面粗糙度一定低，反之，表面粗糙度低，零件必须采用一系列的降低表面粗糙度的加工方法，而低表面粗糙度的加工方法不一定是高精度的加工方法。 • 实例：各种机床上的手柄：表面粗糙度非常低，但精度不高。

机械加工工艺基础知识点

机械加工工艺基础知识点0总体要求掌握常用量具的正确使用、维护及保养，了解机械零件几何精度的国家标准，理解极限与配合、形状和位置公差的含义及标注方法；金属切削和刀具的一般知识、常用夹具知识；能正确选用常用金属材料，了解一般机械加工的工艺路线与热处理工序。

一、机械零件的精度1.了解极限与配合的术语、定义和相关标准。

理解配合制、公差等级及配合种类。

掌握极限尺寸、偏差、公差的简单计算和配合性质的判断。

1.1基本术语：尺寸、基本尺寸、实际尺寸、极限尺寸、尺寸偏差、上偏差、下偏差、（尺寸）公差、标准公差及等级（20个公差等级，IT01精度最高；IT18最低）、公差带位置（基本偏差，了解孔、轴各28个基本偏差代号）。

1.2配合制：（1）基孔制、基轴制；配合制选用；会区分孔、轴基本偏差代号。

（2）了解配合制的选用方法。

（3）配合类型：间隙、过渡、过盈配合（4）会根据给定的孔、轴配合制或尺寸公差带，判断配合类型。

1.3公差与配合的标注（1）零件尺寸标注（2）配合尺寸标注2.了解形状、位置公差、表面粗糙度的基本概念。

理解形位公差及公差带。

2.1几何公差概念：1）形状公差：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度。

2）位置公差：位置度、同心度、同轴度。

作用：控制形状、位置、方向误差。

3）方向公差：平行度、垂直度、倾斜度、线轮廓度、面轮廓度。

4）跳动公差：圆跳动、全跳动。

2.2几何公差带：1）几何公差带2）几何公差形状3）识读3.正确选择和熟练使用常用通用量具（如钢直尺、游标卡尺、千分尺、量缸表、直角尺、刀口尺、万能角尺等）及专用量具（如螺纹规、平面样板等），并能对零件进行准确测量。

3.1常用量具：（1）种类：钢直尺、游标卡尺、千分尺、量缸表、直角尺、刀口尺、万能角尺。

（2）识读：刻度，示值大小判断。

（3）调整与使用及注意事项：校对零点，测量力控制。

3.2专用量具：（1）种类：螺纹规、平面角度样板。

（2）调整与使用及注意事项3.3量具的保养（1）使用前擦拭干净（2）精密量具不能量毛坯或运动着的工伯（3）用力适度，不测高温工件（4）摆放，不能当工具使用（5）干量具清理（6）量具使用后，擦洗干净涂清洁防锈油并放入专用的量具盒内。

机械加工工艺培训教材

和表面质量使之逐步符合技术要求的过程。 C、工序：一个（或一组）工人在一台机床（或一个工作地点）
上对一个（或同时几个）工件进行加工所连续完成的那部分工艺过程。 D、一个完整工艺由一个或几个工序组成。 E、设计基准：用以标注尺寸和表面互相关系是所依据的要素。 F、工艺基准：零件在加工、度量和装配过程中所依据的要素。
第一部分基础知识
一、公差与配合二、形状和位置公差三、图例解析
一、公差与配合
A、常用计量单位及换算
1、长度单位公制：千米 米 厘米 毫米 微米(μm) 英制：码 英尺 英寸 1码=3英尺=36英寸 1英寸=25.4毫米
2、平面角单位弧度 1度=60分=3600 秒
二工艺制定原则
A、基本原则：优质、高产、安全、低耗； B、工艺路线原则：
先粗后精，先主后次，先基准后其它； C、定位基准选择： 1、基准重合原则：将设计基准做为工艺基准； 2、基准统一原则：统一定位基准加工个表面； 3、互为基准原则：相互加工面互相做为工艺基准。
三加工余量的确定
A、压铸件由于尺寸精度或形位公差达不到产品图纸要求时，应首先考虑采用精整加工方法，如校正、拉光、挤压、整形等。必须采用机加工时应考虑选用较小的加工余量，并尽量以不受分型面及活动成型影响的表面为毛坯基准面。
B、推荐采用的机加工余量及其偏差值。 1、端面加工余量见表1、 2、镗孔/铰孔加工余量见表2、
表1、推荐端面加工余量及其偏差（MM）
基本尺寸每面余量
≤100
0.5
+0.4 -0.1
＞100～250
0.75
+0.5 -0.2
＞ 250 ～400

机械加工工艺基本知识

其余 3.2 倒角1×45°
flash flash
安装在一道工序中，工件每经一次装夹后所完成的那部分工序称为安装。
工位——工件在机床上占据每一个位置所完成的那部分工序称为工位。
3
2
4
1
图2-4 多工位加工
1：装卸工件 2：钻孔 3：扩孔 4：绞孔
flash
工步：在加工表面（或装配时的连接表面）不变、加工（或装配）工具不
加工方案一小批量生产：车—铣、去毛刺
加工方案二大批量生产： 1、粗车小端面、外圆、倒角 2、粗车大端面、外圆、倒角 3、精车小外圆 4、精车大外圆 5、铣键槽、去毛刺
为简化工艺文件，对于那些连续进行的若干个相同的工步，通常都看作一个工步。如图加工的零件，在同一工序中，连续钻四个Ф 5mm的孔，就可看作一个工步。
机械加械加工、热处理、电镀、装配等工艺过程。本课程主要是研究
工工艺过程中的系列问题。
2.工艺规程
同一零件（产品）可以采用不同的加工过程，零件依次通过的全部加工过程称之工艺路线或工艺流程；它是制定工艺过程和进行车间分工的重要依据。
工艺规程：技术人员根据工件要求、设备条件和工人技术情况等，确定采用的工艺过程，并将其写成工艺文件。
工艺规程的形式：
① 机械加工工艺过程：由毛坯机加工变为成品的过程。 ② 机械加工工艺规程：将合理的机械加工过程以文件的形式写出。
三、工艺过程的组成由一个或若干个顺序排列工序组成
工序可分为若干个安装、工位、工步、走刀
工序：一个或一组工人，在一个工作地对同一个或同时几个工件所连续完成的
那一部分工艺过程。它是组成工艺过程的基本单元。
小型机械
单件生产 < 5
