山东省新泰市石莱镇初级中学2019-2020年九年级物理人教版《电生磁》作图题专项训练(答案+解析)

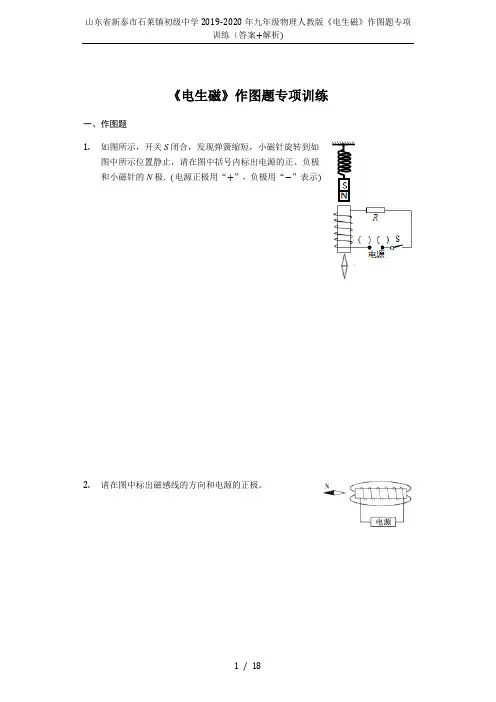

山东省新泰市石莱镇初级中学2019-2020年九年级物理人教版《电生磁》作图题专项训练（答案+解析)《电生磁》作图题专项训练一、作图题1.如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到如图中所示位置静止，请在图中括号内标出电源的正、负极和小磁针的N极．(电源正极用“+”，负极用“−”表示)2.请在图中标出磁感线的方向和电源的正极。

1/ 183.请根据图中磁感线方向，标出通电螺线管、小磁针的N、S极。

4.如图所示，闭合开关S后小磁针静止在螺线管旁的情况，请标出通电螺线管的N极和小磁针的N极．5.如图所示，请在图中标出电源的“+”、“−”极，并用箭头标出磁感线的方向。

山东省新泰市石莱镇初级中学2019-2020年九年级物理人教版《电生磁》作图题专项训练（答案+解析)6.在图中标出磁感线的方向和小磁针的N极。

7.如图所示，根据通电螺线管的电源“+”“−”极，标出磁感线方向和小磁针N极。

8.请根据小磁针静止时的情况，在图中给通电螺线管绕线，并给磁感线画上方向。

3/ 189.在如图所示的通电螺线管旁有一静止小磁针，请标出小磁针的N、S极及螺线管磁感线的方向。

10.请在如图中，根据通电螺线管的磁感线方向，标出小磁针的N极，并在括号内标出电源的正极．山东省新泰市石莱镇初级中学2019-2020年九年级物理人教版《电生磁》作图题专项训练（答案+解析)11.图中电流表A连接正确(图上“+”、“−”是它的接线柱)，螺线管通电后，能使小磁针在图示位置稳定，请画出螺线管的绕法．12.如图所示，闭合开关，小磁针静止在通电螺线管正下方。

在图中虚线上用箭头标出磁感线方向并标出电源的正极。

13.根据图中通电螺线管的南北极，标出小磁针的N极和电源的“+”极。

5/ 1814.如图所示，根据图中磁感线的方向，标出通电螺线管的N极和电源的“+”极。

15.如图，小磁针静止在通电螺线管的正上方，请在图中标出电源的正、负极和磁感线方向。

16.如图所示，请根据通电螺线管周围磁感线的方向判断电源的“+”、“−”极和小磁针的N极，并在图中标出。

山东省新泰市石莱镇初级中学2019-2020年九年级物理人教版《电生磁》作图题专项训练（答案+解析)7 / 1817. 在图中，电路连接正确，通电后小磁针指向如图所示(涂黑端表示N 极)。

请在图中标出电源的“+”、“−”极，并画出螺线管的绕法。

18. 如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法。

19.如图，将条形磁体放在水平桌面上的两个圆柱形铅笔上，条形磁体静止不动，S极正对电磁铁。

闭合开关S，条形磁体因受磁力向左运动，请在图中标出：(1)电磁铁右端的极性；(2)磁感线的方向；(3)电源左端的极性(用“+”或“−”表示)。

20.将图中的电磁铁连入你设计的电路中(在方框内添加电源和滑动变阻器)，使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。

山东省新泰市石莱镇初级中学2019-2020年九年级物理人教版《电生磁》作图题专项训练（答案+解析)答案和解析1.【答案】【解析】【分析】本题考查了磁极间的相互作用规律，判断通电螺线管和小磁针的磁极；根据安培定则判断电流的方向，进而确定电源的正负极。

磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。

安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个方向可以确定其中的另一个方向。

根据开关S闭合，发现弹簧缩短，由磁极间的相互作用可知通电螺线管的磁极，利用右手螺旋定则可得出电源的正负极，由磁极间的相互作用可知小磁针的磁极。

【解答】已知开关闭合后，发现弹簧缩短，根据磁极间的相互作用，同名磁极相互排斥，则螺线管上端为N极，下端为S极；由右手螺旋定则可得，电流由右侧流入，故电源右侧为正极，左侧为负极；由磁极间的相互作用规律可知小磁针的上端为N极，下端为S极。

故答案为：。

2.【答案】解：从图可知，小磁针的右端是S极，左端为N极；由于同名磁极相互排斥，异名磁极相互吸引，可知通电螺线管的右端是N极，左端是S极。

根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的左端为负极，右端是正极。

9/ 18在磁体的外部，磁感线都是从磁体的N极出来回到S极，所以磁感线方向都向右。

如图所示：【解析】知道小磁针的磁极，根据磁极间的相互作用，可判断出通电螺线管的磁极，再根据安培定则判断出电流的方向从而找到电源的正负极。

在磁体的外部，磁感线从磁体的北极出来，回到南极。

安培定则涉及三个方向：电流方向；磁场方向；线圈绕向，告诉其中的两个可以确定第三个。

其中的电流方向经常与电源的正负极联系在一起，磁场方向经常与磁感线方向、周围小磁针的NS极联系在一起。

3.【答案】解：由图中可知：磁感线由右边指向左边，根据磁感线在磁体的周围是从N 极出来，回到S极，所以螺线管的右端为N极。

利用磁极间的作用规律即可知道，小磁针的左端为S极。

故作图如下：【解析】从磁感线的方向入手，结合磁极间的作用规律与磁感线的特点即可突破此题。

在此题中，磁感线的方向是解决此题的突破口。

4.【答案】解：由图可知，闭合开关S后电流由右侧流入螺线管，则由右手螺旋定则可知螺线管左侧为N极；根据异名磁极相互吸引可知，小磁针的右端为S极，则小磁针的左端为N极．答案如图：【解析】由电源的正负极可知电流的方向，由电流方向通过右手螺旋定则可得螺线管的磁极方向，由磁感线的特点可画出磁感线的方向，再由磁极间的相互作用可知小磁针的指向．右手螺旋定则又叫安培定则，其内容为：右手握住螺线管，四指指向电流方向，大拇指所指的方向即为螺线管N极的方向；同时应明确同名磁极相互排斥，异名磁极相互吸引．5.【答案】解：螺线管的左端为S极，右端为N极，绕向如图所示，利用安培定则，可以确定电流从螺线管的左端流入，右端流出；由此可以确定电源的左端为正极，右端为山东省新泰市石莱镇初级中学2019-2020年九年级物理人教版《电生磁》作图题专项训练（答案+解析)11 / 18负极；在磁体的周围，磁感线从磁体的N 极流出，回到S 极，所以图中磁感线的方向向左。

故答案如下图所示：【解析】根据螺线管的绕向和标注的磁极，利用安培定则可以确定螺线管中电流方向，从而可以得到电源的正负极；根据螺线管的NS 极，利用磁感线的特点，可以确定磁感线的方向。

安培定则共涉及三个方向：电流方向；线圈绕向；磁场方向。

告诉其中的两个可以确定第三个。

6.【答案】解：(1)电流从螺线管的右端流入左端流出，结合线圈绕向，利用安培定则可以确定螺线管的左端为N 极，右端为S 极。

磁感线的方向是：在磁体的周围N 极流出，回到S 极。

由于螺线管的左端为N 极，由此可以确定磁感线的方向是向右的。

(2)根据异名磁极相互吸引可以确定与螺线管右端S 极靠近的是小磁针的N 极，则小磁针的左端为N 极。

故答案见下图：【解析】根据螺线管中电流的方向和线圈的绕向，确定螺线管的N 、S 极；然后利用磁感线的特点可以得到磁感线的方向；利用磁极间的作用规律可以确定小磁针的N 、S 极。

安培定则中共涉及三个方向：电流方向、线圈绕向、磁场方向，告诉其中的两个可以确定第三个，关键是用好右手。

7.【答案】解：电流从螺线管的右端流入，左端流出，结合图示的螺线管的绕向，利用安培定则可以确定螺线管的左端为N 极，右端为S 极；磁感线在磁体的周围从N 极出发回到S 极，所以磁感线的方向向右；由于异名磁极相互吸引，所以小磁针静止时，靠近螺线管左端N 极的一定是小磁针的S 极，则小磁针的左端为N 极。

答案如下图所示：【解析】根据图中的电流方向和螺线管的线圈绕向，利用安培定则可以确定螺线管的NS极，进而根据磁感线的特点可以确定磁感线的方向；利用磁极间的作用规律可以确定小磁针的NS极。

安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个就可以确定第三个。

此题就是告诉了其中的电流方向和线圈绕向来确定磁场方向。

8.【答案】解：(1)靠近条形磁铁的小磁针自由静止时，相互靠近的是异名磁极，所以条形磁铁的右端为S极，左端为N极；(2)磁感线在磁体的周围是从N极流出回到S极，由此可以确定左边两条磁感线的方向指向S极，根据磁感线的形状可知，螺线管左端与条形磁铁的右端相互排斥，由于条形磁铁的右端为S极，根据磁极间的作用规律可以确定螺线管的左端为S极。

靠近螺线管左端的磁感线方向指向S极；(3)电源的左端为正极，右端为负极，所以电流从螺线管的左端流入右端流出，再结合螺线管的左端为S极，右端为N极，利用安培定则可以确定螺线管的绕向。

答案如下图所示：【解析】(1)根据告诉的小磁针的NS极，可以磁极间的作用规律可以确定条形磁铁的NS极；(2)根据磁感线的形状可以确定螺线管的左端和条形磁铁的右端相斥，由此可以确定螺线管的NS极；根据磁感线的特点可以确定磁感线的方向。

(3)根据螺线管的NS极和电流方向，利用安培定则可以确定螺线管的绕向。

此题的突破口在图示的小磁针的NS极，这种题目由于各个方向之间存在着相互联系，确定突破口是解决此题的关键。

9.【答案】解：电流从螺线管右端流入、左端流出，根据安培定则得出螺线管的左端为N极、右端为S极。

当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极，因此可以确定小磁针的右端为S极、左端为N极。

在磁体的周围磁感线从磁体的N极出发回到S极，如图所示：山东省新泰市石莱镇初级中学2019-2020年九年级物理人教版《电生磁》作图题专项训练（答案+解析)13 / 18【解析】根据安培定则确定螺线管的NS 极；然后利用磁极间的作用规律确定小磁针的N 、S 极，从而可以得到答案。

在磁体的周围，磁感线从N 极流出回到S 极。

由此可以确定磁感线的方向。

对于一个通电螺线管，只要知道电流的方向、线圈的绕法、螺旋管的N 、S 极这三个因素中的任意两个，我们就可以据安培定则判断出另一个。

10.【答案】解：因磁体外部磁感线方向由N 极指向S 极，故螺线管左侧为N 极，右侧为S 极；因同名磁极相互排斥，异名磁极相互吸引，故可知小磁针左侧为N 极，右侧为S 极． 由安培定则可知电流由右侧流入螺线管，即电源右侧为正极；故答案如图：【解析】由磁感线的形状可知电磁铁的极性，则由右手螺旋定则可求得电流方向及电源的正负极，由小磁极所在位置的磁感线方向可知小磁针的极性．安培定则不但可以由电流方向和线圈绕向判断磁极，也可根据磁极和线圈的绕向判断电流方向．11.【答案】解：小磁针N 极向右，因小磁针静止时，N 极方向沿磁感线的方向，故螺线管右侧为N 极，左侧为S 极，由电流表的“+”、“−”接线柱可知，电源的右端为正极，由安培定则可知电流应从螺线管的右后方流入，故极性及导线的绕向如图：【解析】由小磁针的指向可得出电磁铁的极性，由电流表的“+”、“−”接线柱可知电源的正负极，由安培定则和电源的正负极可得螺线管的绕法．安培定则重点在于弄清电流的流向，即明确手应如何放置，还要明确磁场方向的规定：小磁针静止时N 极指向的方向为该点磁场方向，即磁感线的方向．12.【答案】解：①由图可知，小磁针静止时的左端为N 极，根据异名磁极相互吸引，同名磁极相互排斥，则通电螺线管的右端为N 极，左端为S 极。
