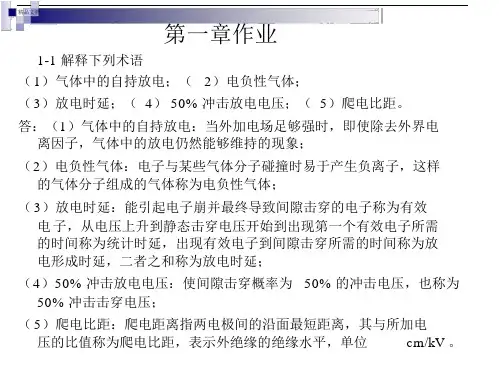

精品文档第一章作业1-1 解释下列术语（1）气体中的自持放电；（ 2）电负性气体；（3）放电时延；（ 4） 50% 冲击放电电压；（ 5）爬电比距。
答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象；（2）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体；（3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延；（4）50% 冲击放电电压：使间隙击穿概率为 50% 的冲击电压，也称为50% 冲击击穿电压；（5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV 。
.精品文档1-2 汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同？这两种理论各适用于何种场合？答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。
所逸出的电子能否接替起始电子的作用是自持放电的判据。
流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。
汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。
1-3 在一极间距离为1cm 的均匀电场电场气隙中，电子碰撞电离系数α=11cm-1 。
今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。
解：到达阳极的电子崩中的电子数目为n a e d e11 159874答：到达阳极的电子崩中的电子数目为59874 个。
.精品文档1-5 近似估算标准大气条件下半径分别为1cm 和 1mm 的光滑导线的电晕起始场强。
（完整版）《高电压技术》习题解答
1《高电压技术》习题解答第一章1—1 气体中带电质点是通过游离过程产生的。
游离是中性原子获得足够的能量气体中带电质点是通过游离过程产生的。
游离是中性原子获得足够的能量气体中带电质点是通过游离过程产生的。
游离是中性原子获得足够的能量((称游离能称游离能))后成为正、负带电粒子的过程。
根据游离能形式的不同，气体中带电质点的产生有四种不同方式：1.1.碰撞游离方式碰撞游离方式碰撞游离方式 在这种方式下，游离能为与中性原子在这种方式下，游离能为与中性原子在这种方式下，游离能为与中性原子((分子分子))碰撞瞬时带电粒子所具有的动能。
虽然正、负带电粒子都有可能与中性原子正、负带电粒子都有可能与中性原子((分子分子))发生碰撞，但引起气体发生碰撞游离而产生正、负带电质点的主要是自由电子而不是正、负离子。
2.光游离方式光游离方式 在这种方式下，游离能为光能。
由于游离能需达到一定的数值，因此引起光游离的光在这种方式下，游离能为光能。
由于游离能需达到一定的数值，因此引起光游离的光主要是各种高能射线而非可见光。
3.热游离方式热游离方式 在这种方式下，游离能为气体分子的内能。
由于内能与绝对温度成正比，因此只有温在这种方式下，游离能为气体分子的内能。
由于内能与绝对温度成正比，因此只有温度足够高时才能引起热游离。
4.金属表面游离方式金属表面游离方式 严格地讲，应称为金属电极表面逸出电子，因这种游离的结果在气体中只得到严格地讲，应称为金属电极表面逸出电子，因这种游离的结果在气体中只得到带负电的自由电子。
使电子从金属电极表面逸出的能量可以是各种形式的能。
气体中带电质点消失的方式有三种：1.扩散 带电质点从浓度大的区域向浓度小的区域运动而造成原区域中带电质点的消失，扩散是一种自然规律。
2.复合 复合是正、负带电质点相互结合后成为中性原子复合是正、负带电质点相互结合后成为中性原子((分子分子))的过程。
复合是游离的逆过程，因此在复合过程中要释放能量，一般为光能。
高电压技术课后答案(吴广宁)
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载高电压技术课后答案(吴广宁)地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容1 气体的绝缘特性与介质的电气强度1-1气体放电过程中产生带电质点最重要的方式是什么，为什么？1-2简要论述汤逊放电理论。
1-3为什么棒－板间隙中棒为正极性时电晕起始电压比负极性时略高？1-4雷电冲击电压的标准波形的波前和波长时间是如何确定的？1-5操作冲击放电电压的特点是什么？1-6影响套管沿面闪络电压的主要因素有哪些？1-7具有强垂直分量时的沿面放电和具有弱垂直分量时的沿面放电，哪个对于绝缘的危害比较大，为什么？1-8某距离4m的棒-极间隙。
在夏季某日干球温度=30℃，湿球温度=25℃，气压=99.8kPa的大气条件下，问其正极性50%操作冲击击穿电压为多少kV?（空气相对密度=0.95）1-9某母线支柱绝缘子拟用于海拔4500m的高原地区的35kV变电站，问平原地区的制造厂在标准参考大气条件下进行1min工频耐受电压试验时，其试验电压应为多少kV？1-1气体放电过程中产生带电质点最重要的方式是什么，为什么？答: 碰撞电离是气体放电过程中产生带电质点最重要的方式。
这是因为电子体积小，其自由行程(两次碰撞间质点经过的距离)比离子大得多，所以在电场中获得的动能比离子大得多。
其次．由于电子的质量远小于原子或分子，因此当电子的动能不足以使中性质点电离时，电子会遭到弹射而几乎不损失其动能；而离子因其质量与被碰撞的中性质点相近，每次碰撞都会使其速度减小，影响其动能的积累。
1-2简要论述汤逊放电理论。
答: 设外界光电离因素在阴极表面产生了一个自由电子，此电子到达阳极表面时由于过程，电子总数增至个。
高电压技术答案

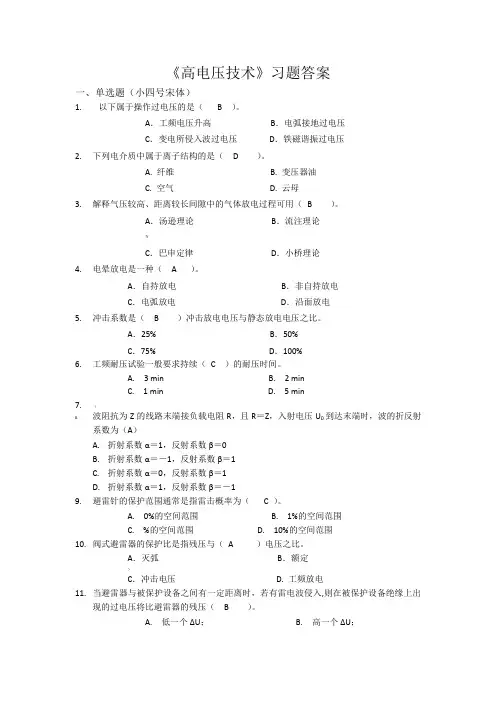

《高电压技术》习题答案一、单选题（小四号宋体）1.以下属于操作过电压的是（ B ）。
A．工频电压升高B．电弧接地过电压C．变电所侵入波过电压D．铁磁谐振过电压2.下列电介质中属于离子结构的是（ D ）。
A. 纤维B. 变压器油C. 空气D. 云母3.解释气压较高、距离较长间隙中的气体放电过程可用（B ）。
A．汤逊理论B．流注理论￥C．巴申定律D．小桥理论4.电晕放电是一种（ A ）。
A．自持放电B．非自持放电C．电弧放电D．沿面放电5.冲击系数是（ B ）冲击放电电压与静态放电电压之比。
A．25%B．50%C．75%D．100%6.工频耐压试验一般要求持续（C ）的耐压时间。
A. 3 minB. 2 minC. 1 minD. 5 min7.（8.波阻抗为Z的线路末端接负载电阻R，且R＝Z，入射电压U0到达末端时，波的折反射系数为（A）A.折射系数α＝1，反射系数β＝0B.折射系数α＝－1，反射系数β＝1C.折射系数α＝0，反射系数β＝1D.折射系数α＝1，反射系数β＝－19.避雷针的保护范围通常是指雷击概率为（ C ）。
A. 0%的空间范围B. 1%的空间范围C. %的空间范围D. 10%的空间范围10.阀式避雷器的保护比是指残压与（A ）电压之比。
A．灭弧B．额定）C．冲击电压 D. 工频放电11.当避雷器与被保护设备之间有一定距离时，若有雷电波侵入,则在被保护设备绝缘上出现的过电压将比避雷器的残压（ B ）。
A. 低一个ΔU；B. 高一个ΔU；C. 一样大；D. 不一定12.切除空载变压器出现过电压的主要原因是( D )。
A. 电弧重燃B. 中性点不接地C. 电容效应D. 截流现象13.SF6气体具有较高绝缘强度的主要原因之一是（ D ）。
A．无色无味性B．不燃性C．无腐蚀性D．电负性14.'15.冲击系数是（ B ）冲击放电电压与静态放电电压之比。
A．25%B．50%C．75%D．100%16.我国国家标准规定的雷电冲击电压标准波形通常可以用符号（ C ）表示。
高电压技术课后习题及答案.docx
第一章作业■ 解释下列术语(1)气体屮的自持放电；(2)电负性气体；(3)放电时延；(4) 50%冲击放电电压；(5)爬电比距。
答：(1)气体中的自持放电：当外加电场足够强时，即使除左•外界电离因子，气体中的放电仍然能够维持的现象；(2)电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体；(3)放电时延：能引起电了崩并最终导致间隙击穿的电了称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延；(4)50%冲击放电电压:使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压；(5)爬电比距：爬电距离指两电极间的沿而最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV°J■1-2汤逊理论与流注理论对气体放电过程和口持放电条件的观点有何不同？这两种理论各适用于何种场合？答：汤逊理论认为电了碰撞电离是气体放电的主要原因，二次电子来源于正离了撞击阴极使阴极表面逸出电子，逸岀电了是维持气休放电的必雯条件。
所逸出的电子能否接替起始电子的作川是自持放电的判据。
流汴理论认为形成流注的必要条件是电了崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。
汤逊理论的适川范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。
在一极间距离为1cm的均匀电场电场气隙屮，电子碰撞电离系数a =11cm-1o 今有一初始电子从阴极表而出发，求到达阳极的电子崩中的电子数冃。
解：到达阳极的电子崩屮的电子数忖为n(l— e(xd =e}M =59874答：到达阳极的电子崩屮的电子数冃为59874个。
1・5近似估算标准大气条件卜•半径分别为1cm和1mm的光滑导线的电晕起始场强。
解：对半径为1cm的导线(03、£ =30/7^ l + -y= =30xlxlx I 后丿对半径为1mm的导线( 03 'E =30xlxlx 1+• ‘ •=5&5(kV/cm)答：半径1cm导线起晕场强为39kV/cm,半径1mm Y线起晕场强为58.5kV/cm1-10简述绝缘污闪的发展机理和防止对策。
高电压技术课后习题答案
高电压技术课后习题答案【篇一：高电压技术课后复习思考题答案】ss=txt>仅供参考第一章1.1、气体放电的汤逊理论与流注理论的主要区别在哪里？他们各自的适用范围如何？答：区别：①汤逊理论没有考虑到正离子对空间电场的畸变作用和光游离的影响②放电时间不同③阴极材料的性质在放电过程中所起的作用不同④放电形式不同范围：1.3、在不均匀电场中气体间隙放电的极性效应是什么？答：带电体为正极性时，电晕放电形成的电场削弱了带电体附近的电场，而增强了带电体远处的电场使击穿电压减小而电晕电压增大；带电体为负极性时，与正极性的相反，正负极性的带电体不同叫极性效应。
1.4、什么是电晕放电？它有何效应？试例举工程上所采用的各种防晕措施答：（1）在极不均匀场中，随着间隙上所加电压的升高，在高场强电极附近很小范围的电场足以使空气发生游离，而间隙中大部分曲域电场仍然很小。
在高场强电极附近很薄的一层空气中将具有自持放电条件，而放电仅局限在高场强电极周围很小范围内，整个间隙尚未被击穿。
这种放电现象称为电晕放电。
（2）引起能量损耗电磁干扰，产生臭氧、氮氧化物对气体中的固体介质及金属电极造成损伤或腐蚀（3）加大导线直径、使用分裂导线、光洁导线表面1.9、什么是气隙的伏秒特性？它是如何制作的？答：伏秒特性：工程上用气隙上出现的电压最大值与放电时间的关系来表征气隙在冲击电压下的击穿特性，称为气隙的伏秒特性。
制作方法：实验求得以间隙上曾经出现的电压峰值为纵坐标，以击穿时间为横坐标得伏秒特性上一点，升高电压击穿时间较少，电压甚高可以在波头击穿，此时又可记一点，当每级电压下只有一个击穿时间时，可绘出伏秒特性的一条曲线，但击穿时间具有分散性，所以得到的伏秒特性是以上下包络线为界的一个带状区域。
1.13、试小结各种提高气隙击穿电压的方法，并提出适用于何种条件？答：（1）改进电极形状，增大电极曲率半径，以改善电场分布，如变压器套管端部加球型屏蔽罩等；（2）空间电荷对原电场的畸变作用，可以利用放电本身所产生的空间电荷来调整和改善空间的电场分布；（3）极不均匀场中屏障的作用，在极不均匀的气隙中放入薄片固体绝缘材料；（4）提高气体压力可以大大减小电子的自由行程长度，从而削弱和抑制游离过程；（5）采用高真空可以减弱气隙中的碰撞游离过程；（6）高电气强度气体sf6的采用。
(完整版)高电压技术习题与答案.(DOC).doc
第一章 气体放电的基本物理过程一、选择题1) 流注理论未考虑 B 的现象。
A ．碰撞游离B ．表面游离C ．光游离D ．电荷畸变电场 2) 先导通道的形成是以 C 的出现为特征。
A ．碰撞游离B ．表面游离C ．热游离D ．光游离3) 电晕放电是一种 A 。
4)A ．自持放电B ．非自持放电C ．电弧放电D ．均匀场中放电C 。
气体内的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称为 A. 碰撞游离 B.光游离 C.热游离 D.表面游离5) ___ B ___型绝缘子具有损坏后“自爆”的特性。
A. 电工陶瓷B.钢化玻璃C.硅橡胶D.乙丙橡胶6) 以下哪个不是发生污闪最危险的气象条件？ DA. 大雾B.毛毛雨C.凝露D.大雨7) 污秽等级 II 的污湿特征：大气中等污染地区，轻盐碱和炉烟污秽地区， 离海岸盐场 3km~10km地区，在污闪季节中潮湿多雾但雨量较少，其线路盐密为 Cmg / cm 2。
A. ≤0.03B.>0.03~0.06C.>0.06~0.10D.>0.10~0.258)以下哪种材料具有憎水性？ AA. 硅橡胶B.电瓷C. 玻璃 D 金属二、填空题9)气体放电的主要形式： 辉光放电 、 电晕放电 、 刷状放电 、 火花放电 、 电弧放电 。
10)根据巴申定律，在某一 PS 值下，击穿电压存在 极小（最低） 值。
11)在极不均匀电场中，空气湿度增加，空气间隙击穿电压 提高 。
12) 流注理论认为，碰撞游离和 光电离是形成自持放电的主要因素。
13) 工程实际中，常用棒－板或 棒－棒电极结构研究极不均匀电场下的击穿特性。
14) 气体中带电质子的消失有 扩散 、复合、附着效应等几种形式15)对支持绝缘子，加均压环能提高闪络电压的原因是 改善 (电极附近 )电场分布 。
16)沿面放电就是沿着 固体介质 表面气体中发生的放电。
17)标准参考大气条件为：温度 t 020 C，压力 b 0101.3 kPa ，绝对湿度h 011g / m 318)越易吸湿的固体，沿面闪络电压就越 __低____19)等值盐密法是把绝缘子表面的污秽密度按照其导电性转化为单位面积上 ____ NaCl______含量的一种方法20)常规的防污闪措施有： 增加 爬距，加强清扫，采用硅油、地蜡等涂料三、计算问答题21)简要论述汤逊放电理论。
高电压技术课后题答案详解
第一章电介质的极化、电导和损耗第二章气体放电理论1)流注理论未考虑的现象。
表面游离2)先导通道的形成是以的出现为特征。
C- C．热游离3)电晕放电是一种。
A--A．自持放电4)气体内的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称为C--C.热游离5)以下哪个不是发生污闪最危险的气象条件？D-D.大雨6)以下哪种材料具有憎水性？A--A.硅橡胶20)极性液体和极性固体电介质的相对介电常数与温度和电压频率的关系如何？为什么？极化液体相对介电常数在温度不变时，随电压频率的增大而减小，然后就见趋近于某一个值，当频率很低时，偶极分子来来得及跟随电场交变转向，介电常数较大，当频率接近于某一值时，极性分子的转向已经跟不上电场的变化，介电常数就开始减小。
在电压频率不变时，随温度的升高先增大后减小，因为分子间粘附力减小，转向极化对介电常数的贡献就较大，另一方面，温度升高时分子的热运动加强，对极性分子的定向排列的干扰也随之增强，阻碍转向极化的完成。
极性固体介质的相对介电常数与温度和频率的关系类似与极性液体所呈现的规律。
21)电介质电导与金属电导的本质区别为何？１）带电质点不同：电介质为带电离子（固有离子，杂质离子）；金属为自由电子。
２）数量级不同：电介质的γ小，泄漏电流小；金属电导的电流很大。
３）电导电流的受影响因素不同：电介质中由离子数目决定，对所含杂质、温度很敏感；金属中主要由外加电压决定，杂质、温度不是主要因素。
22)简要论述汤逊放电理论。
设外界光电离因素在阴极表面产生了一个自由电子，此电子到达阳极表面时由于α过程，电子总数增至eαd 个。
假设每次电离撞出一个正离子，故电极空间共有（eαd －1）个正离子。
这些正离子在电场作用下向阴极运动，并撞击阴极．按照系数γ的定义，此（eαd －1）个正离子在到达阴极表面时可撞出γ（eαd －1）个新电子，则( eαd -1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的αd电子，则放电达到自持放电。
[高电压技术习题与答案]
![[高电压技术习题与答案]](https://img.taocdn.com/s3/m/95b730aa866fb84ae55c8d85.png)
[高电压技术习题与答案]第一章气体放电的基本物理过程一、选择题 1) 流注理论未考虑的现象。
A．碰撞游离 B．表面游离 C．光游离 D．电荷畸变电场 2) 先导通道的形成是以的出现为特征。
A．碰撞游离 B．表面游离 C．热游离 D．光游离 3) 电晕放电是一种。
A．自持放电 B．非自持放电 C．电弧放电 D．均匀场中放电 4) 气体内的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称为。
A.碰撞游离B.光游离C.热游离D.表面游离 5) ______型绝缘子具有损坏后“自爆”的特性。
A.电工陶瓷B.钢化玻璃C.硅橡胶D.乙丙橡胶 6) 以下哪个不是发生污闪最危险的气象条件？ A.大雾 B.毛毛雨 C.凝露 D.大雨 7) 污秽等级II的污湿特征：大气中等污染地区，轻盐碱和炉烟污秽地区，离海岸盐场3km~10km地区，在污闪季节中潮湿多雾但雨量较少，其线路盐密为。
A.≤0.03B.>0.03~0.06C.>0.06~0.10D.>0.10~0.25 8) 以下哪种材料具有憎水性？ A. 硅橡胶 B.电瓷 C. 玻璃 D金属二、填空题9) 气体放电的主要形式：、、、、 10) 根据巴申定律，在某一PS值下，击穿电压存在值。
11) 在极不均匀电场中，空气湿度增加，空气间隙击穿电压。
12) 流注理论认为，碰撞游离和是形成自持放电的主要因素。
13) 工程实际中，常用棒－板或电极结构研究极不均匀电场下的击穿特性。
14) 气体中带电质子的消失有、复合、附着效应等几种形式 15) 对支持绝缘子，加均压环能提高闪络电压的原因是。
16) 沿面放电就是沿着表面气体中发生的放电。
17) 标准参考大气条件为：温度，压力 kPa，绝对湿度 18) 越易吸湿的固体，沿面闪络电压就越______ 19) 等值盐密法是把绝缘子表面的污秽密度按照其导电性转化为单位面积上__________含量的一种方法 20) 常规的防污闪措施有：爬距，加强清扫，采用硅油、地蜡等涂料三、计算问答题 21) 简要论述汤逊放电理论。
高电压技术》课程习题及参考答案
《高电压技术》课程习题及参考答案绪论1.现代电力系统的特点是什么？答：机组容量大；输电容量大，距离长；电网电压达到750KV的特高压；高压绝缘和系统过电压的问题愈显突出。
2.高电压技术研究的内容是什么？答：（1）高压绝缘及高压试验方法（2）系统过电压的产生及防护第1章高电压绝缘1.电介质的电气性能有哪些？答：电介质的电气性能包括极化，电导，损耗，击穿。
2.固体介质击穿有哪些类型？各有什么特点？答：固体介质击穿类型有：电击穿，热击穿，电化学击穿电击穿：击穿电压很高，过程快，与设备的温度无关；热击穿：击穿过程较长，击穿电压不高，与环境温度和介质自身品质有关；电化学击穿：设备运行时间很长，在电、热、化学的作用下，绝缘性能已经较差，可能在不高的电压下击穿。
3.什么是绝缘子的污闪？防止污闪的措施有哪些？答：污秽的绝缘子在毛毛雨或大雾时发生的闪络，称为污闪。
防止污闪的措施有：定期清扫绝缘子；在绝缘子表面上涂一层憎水性的防尘材料；增加绝缘子片数或使用防污绝缘子。
第2章高电压下的绝缘评估及试验方法1.表征绝缘劣化程度的特征量有哪些？答：耐电强度，机械强度，绝缘电阻，介质损失角正切，泄漏电流等2.绝缘缺陷分哪两类？答：绝缘缺陷分为：集中性和分布性两大类。
3.绝缘的预防性试验分哪两类？答：非破坏性（绝缘特性）试验和破坏性试验两类。
4.电介质的等值电路中，各个支路分别代表的物理意义是什么？答：纯电容支路代表无损极化，电容支路代表有损极化，纯电阻支路代表电导支路。
5.测量绝缘电阻的注意事项有哪些？答：1）被试品的电源及对外连接线应折除，并作好安全措施2）对被试品充分放电3）兆欧表的转速保持120转/ 分4）指针稳定后读数5）对于大电容量试品，应先取连接线，后停表。
6）测试后对被试品放电7）记录当时的温度和湿度。
6.试比较几种基本试验方法对不同设备以及不同的绝缘缺陷的有效性和灵敏性。
答：测量绝缘电阻能反映集中性和分布性的缺陷，适用任何设备；测量泄漏电流能更灵敏地反应测绝缘电阻所发现的缺陷；测量介质损失角正切能发现绝缘整体普遍劣化及大面积受潮。
高电压技术 课后答案
第一章 电力系统绝缘配合1、解释电气设备的绝缘配合和绝缘水平的定义答：电气设备的绝缘配合是指综合考虑系统中可能出现的各种作用过电压、保护装置特性及设备的绝缘特性，最终确定电气设备的绝缘水平。
电气设备的绝缘水平是指电气设备能承受的各种试验电压值，如短时工频试验电压，长时工频试验电压，雷电冲击试验电压及各种操作冲击电压2、电力系统绝缘配合的原则是什么？答：电力系统绝缘配合的原则是根据电气设备在系统应该承受的各种电压，并考虑过电压的限压措施和设备的绝缘性能后，确定电气设备的绝缘水平。
3、输电线路绝缘子串中绝缘子片数是如何确定的？答：根据机械负荷确定绝缘子的型式后绝缘子片数的确定应满足：在工作电压下不发生雾闪；在操作电压下不发生湿闪；具有一定的雷电冲击耐受强度，保证一定的耐雷水平。
具体做法：按工作电压下所需的泄露距离初步确定绝缘子串的片数，然后按照操作过电压和耐雷水平进行验算和调整。
4、变电站内电气设备的绝缘水平是否应该与输电线路的绝缘水平相配合？为什么？答：输电线路绝缘与变电站中电气设备之间不存在绝缘水平相配合问题。
通常，线路绝缘水平远高于变电站内电气设备的绝缘水平，以保证线路的安全运行。
从输电线路传入变电站的过电压由变电站母线上的避雷器限制，而电气设备的绝缘水平是以避雷器的保护水平为基础确定的。
第二章 内部过电压1、有哪几种形式的工频过电压？答：主要有空载长线路的电感-电容效应引起的工频过电压，单相接地致使健全相电压升高引起的工频过电压以及发电机突然甩负荷引起的工频过电压等。
2、电源的等值电抗对空长线路的电容效应有什么影响？答：电源的等值电抗X S 可以加剧电容效应，相当于把线路拉长。
电源容量愈小，电源的等值电抗X S 愈大，空载线路末端电压升高也愈大。
3、线路末端加装并联电抗器对空长线路的电容效应有什么影响？答：在超高压电网中，常用并联电抗器限制工频过电压，并联电抗器接于线路末端，使末端电压下降。
高电压技术课后答案
高电压技术课后答案(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--自持放电：如果外加电场足够大，初始电子崩中的正离子能在阴极上产生出来的新电子数等于或大于n.，那么即使除去外界电离因子的作用，放电也不会停止，即放电仅仅依靠已产生出来的电子和正离子就能维持下去的放电。
电负性气体：电子与某些气体分子发生碰撞时，电子与中性分子结合形成负离子，像这些易于产生负离子的气体称为电负性气体。
50%冲击放电电压：气隙被击穿的概率为50%的冲击电压峰值，也就是说如果施加10次电压有4到6次击穿，则这一电压就被认为是50%冲击放电电压。
爬电比距：外绝缘“相-地”之间的爬电距离与系统最高工作线电压之比。
放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延。
1-2汤逊理论认为电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。
所逸出的电子能否接替起始电子的作用是自持放电的判据。
流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸形，流注理论认为二次电子的主要来源是空间的光电离。
汤逊理论的适用范围是短间隙、低压气隙的放电，流注理论适用于高气压、长气隙电场气隙放电。
1-12户外绝缘子在污秽状态下发生的沿面闪络称为绝缘子的污闪。
绝缘子的污闪是一个受电、热、化学、气候等多方面因素影响的复杂过程，通常可分为积污、受潮、干区形成、局部电弧的出现和发展等四个阶段。
防止绝缘子发生污闪的措施主要有：1、调整爬距2、定期或不定期清扫3、涂料4、半导体秞绝缘子5、新型合成绝缘子1-131、大气湿度增大时，大气中的水分子增多，自由电子易于被水分子捕获形成负离子，从而使放电过程受到抑制，所以击穿电压增高；而大气湿度增大时，绝缘子表面容易形成水膜，使绝缘子表面积污层受潮，泄漏电流增大，容易造成湿闪或污闪，绝缘子表面闪络电压下降。
高电压技术第三版课后习题答案完整版
高电压技术第三版课后习题答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】第一章作⏹1-1解释下列术语（1）气体中的自持放电；（2）电负性气体；（3）放电时延；（4）50%冲击放电电压；（5）爬电比距。
答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象；（2）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体；（3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延；（4）50%冲击放电电压：使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压；（5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV。
1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同这两种理论各适用于何种场合答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。
所逸出的电子能否接替起始电子的作用是自持放电的判据。
流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。
汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。
1-3在一极间距离为1cm的均匀电场电场气隙中，电子碰撞电离系数α=11cm-1。
今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。
解：到达阳极的电子崩中的电子数目为n a e d e11159874答：到达阳极的电子崩中的电子数目为59874个。
高电压技术第三版课后答案
高电压技术第三版课后答案【篇一：高电压技术(周泽存)课后作业与解答】t>p11，1-1 解答：电介质极化种类及比较在外电场的作用下，介质原子中的电子运动轨道将相对于原子核发生弹性位移，此为电子式极化或电子位移极化。
离子式结构化合物，出现外电场后，正负离子将发生方向相反的偏移，使平均偶极距不再为零，此为离子位移极化。
极性化合物的每个极性分子都是一个偶极子，在电场作用下，原先排列杂乱的偶极子将沿电场方向转动，显示出极性，这称为偶极子极化。
在电场作用下，带电质点在电介质中移动时，可能被晶格缺陷捕获或在两层介质的界面上堆积，造成电荷在介质空间中新的分布，从而产生电矩，这就是空间电荷极化。
1-6解答：由于介质夹层极化，通常电气设备含多层介质，直流充电时由于空间电荷极化作用，电荷在介质夹层界面上堆积，初始状态时电容电荷与最终状态时不一致；接地放电时由于设备电容较大且设备的绝缘电阻也较大则放电时间常数较大（电容较大导致不同介质所带电荷量差别大，绝缘电阻大导致流过的电流小，界面上电荷的释放靠电流完成），放电速度较慢故放电时间要长达5～10min。
补充：1、画出电介质的等效电路（非简化的）及其向量图，说明电路中各元件的含义，指出介质损失角。
图1－4－2中，rlk为泄漏电阻；ilk为泄漏电流；cg为介质真空和无损极化所形成的电容；ig为流过cg的电流；cp为无损极化所引起的电容；rp为无损极化所形成的等效电阻；ip为流过rp－cp支路的电流，可以分为有功分量ipr和无功分量ipc。
jg为真空和无损极化所引起的电流密度，为纯容性的；jlk为漏导引起的电流密度，为纯阻性的；jp为有损极化所引起的电流密。
度，它由无功部分jpc和有功部分jpr组成。
容性电流jc与总电容电流密度向量j之间的夹角为?，称为介质损耗角。
介质损耗角简称介损角?，为电介质电流的相角领先电压相角的余角，功率因素角?的余角，其正切tg?称为介质损耗因素，常用％表示，为总的有功电流密度与总无功电流密度之比。
高电压技术____课后答案
第二章长线路中的暂态过程1、波阻抗与集中参数电阻有什么不同？答：线路波阻抗Z与数值相等的集中参数电阻相当，但在物理含义上是不同的，电阻要消耗能量，而波阻抗并不消耗能量，它反映了单位时间内导线获得电磁能量的大小。
2、冲击电晕对波过程有什么影响？为什么？答：冲击电晕增大导线有效半径，耦合系数得到增大；冲击电晕增大导线单位长度的对地电容C0，而不影响单位长度导线电感的大小，所以波阻抗减小（自波变，互波不变），波速减小；冲击电晕减小波的陡度、降低波的幅值特性，有利于防雷保护。
而采用分裂导线冲击电晕将减弱。
3、行波传到线路开路的末端时，末端电压如何变化？为什么？答：行波传到线路开路的末端时，即电压波为正的全反射，电流发生负的全反射，使末端的电压升高为入射电压的2倍。
从能量的角度解释，由于末端开路时，末端电流为零，入射波的全部能量转变为电场能量的缘故。
4、行波传到线路末端对地接有匹配电阻时，末端电压如何变化？为什么？答：线路末端接电阻R，且R=Z1时，反射电压为零，折射电压等于入射电压。
表明波到线路末端不发生反射，行波传到末端时全部能量都消耗在电阻R上了，这种情况称为阻抗匹配。
在进行高压测量时，在电缆末端接一匹配电阻，其值等于电缆波阻抗，就可以消除波传到电缆末端时的折、反射情况，从而正确的测量到来波的波形和幅值。
5、使用彼德逊法则的先决条件是什么？答：（1）波沿分布参数的线路射入；（2）波在该节点只有一次折、反射过程。
6、为什么一般采用并联电容、而不是串联电感的方法来降低来波陡度？答：都可以减少过电压波的波前陡度和降低极短过电压波的幅值，但是由于波刚传到电感时发生的正反射会使电感首端电压抬高，危及电感首端绝缘，所以一般采用并联电容、而不是串联电感的方法来降低来波陡度。
但有时也会利用串联电感来改善接前面的避雷器放电特性。
7、波产生损耗的因素：导线电阻引起损耗；导线对地电导引起损耗；大地电阻损耗；导线发生电晕引起损耗。
高电压技术》课程习题及参考答案
高电压技术》课程习题及参考答案《高电压技术》课程习题及参考答案绪论1.现代电力系统的特点是什么？答：机组容量大；输电容量大，距离长；电网电压达到750KV的特高压；高压绝缘和系统过电压的问题愈显突出。
2.高电压技术研究的内容是什么？答：（1）高压绝缘及高压试验方法（2）系统过电压的产生及防护第1章高电压绝缘1.电介质的电气性能有哪些？答：电介质的电气性能包括极化，电导，损耗，击穿。
2.固体介质击穿有哪些类型？各有什么特点？答：固体介质击穿类型有：电击穿，热击穿，电化学击穿电击穿：击穿电压很高，过程快，与设备的温度无关；热击穿：击穿过程较长，击穿电压不高，与环境温度和介质自身品质有关；电化学击穿：设备运行时间很长，在电、热、化学的作用下，绝缘性能已经较差，可能在不高的电压下击穿。
3.什么是绝缘子的污闪？防止污闪的措施有哪些？答：污秽的绝缘子在毛毛雨或大雾时发生的闪络，称为污闪。
防止污闪的措施有：定期清扫绝缘子；在绝缘子表面上涂一层憎水性的防尘材料；增加绝缘子片数或使用防污绝缘子。
第2章高电压下的绝缘评估及试验方法1.表征绝缘劣化程度的特征量有哪些？答：耐电强度，机械强度，绝缘电阻，介质损失角正切，泄漏电流等2.绝缘缺陷分哪两类？答：绝缘缺陷分为：集中性和分布性两大类。
3.绝缘的预防性试验分哪两类？答：非破坏性（绝缘特性）试验和破坏性试验两类。
4.电介质的等值电路中，各个支路分别代表的物理意义是什么？答：纯电容支路代表无损极化，电容支路代表有损极化，纯电阻支路代表电导支路。
5.测量绝缘电阻的注意事项有哪些？答：1）被试品的电源及对外连接线应折除，并作好安全措施2）对被试品充分放电3）兆欧表的转速保持120转/ 分4）指针稳定后读数5）对于大电容量试品，应先取连接线，后停表。
6）测试后对被试品放电7）记录当时的温度和湿度。
6.试比较几种基本试验方法对不同设备以及不同的绝缘缺陷的有效性和灵敏性。
答：测量绝缘电阻能反映集中性和分布性的缺陷，适用任何设备；测量泄漏电流能更灵敏地反应测绝缘电阻所发现的缺陷；测量介质损失角正切能发现绝缘整体普遍劣化及大面积受潮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章作业1-1解释下列术语（1）气体中的自持放电；（2）电负性气体；（3）放电时延；（4）50%冲击放电电压；（5）爬电比距。
答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象；（2）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体；（3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延；（4）50%冲击放电电压：使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压；（5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV。
1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同？这两种理论各适用于何种场合？答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。
所逸出的电子能否接替起始电子的作用是自持放电的判据。
流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。
汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。
1-3在一极间距离为1cm的均匀电场电场气隙中，电子碰撞电离系数α=11cm-1。
今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。
解：到达阳极的电子崩中的电子数目为n a e d e11159874答：到达阳极的电子崩中的电子数目为59874个。
1-5近似估算标准大气条件下半径分别为1cm 和1mm 的光滑导线的电晕起始场强。
解：对半径为1cm 的导线）（）（cm m c /kV 39113.011130)r δ0.3δ(130E =⨯+⨯⨯⨯=+=对半径为1mm 的导线)/(5.58)11.03.01(1130E cm kV c =⨯+⨯⨯⨯=答：半径1cm 导线起晕场强为39kV/cm ，半径1mm 导线起晕场强为cm1-10 简述绝缘污闪的发展机理和防止对策。
答：户外绝缘子在污秽状态下发生的沿面闪络称为绝缘子的污闪。
绝缘子的污闪是一个受到电、热、化学、气候等多方面因素影响的复杂过程，通常可分为积污、受潮、干区形成、局部电弧的出现和发展等四个阶段。
防止绝缘子发生污闪的措施主要有：（1）调整爬距（增大泄露距离）（2）定期或不定期清扫；（3）涂料；（4）半导体釉绝缘子；（5）新型合成绝缘子。
1-11 试运用所学的气体放电理论，解释下列物理现象：（1）大气的湿度增大时，空气间隙的击穿电压增高，而绝缘子表面的闪络电压下降；（2）压缩气体的电气强度远较常压下的气体高；（3）沿面闪络电压显著地低于纯气隙的击穿电压。
答：（1）大气湿度增大时，大气中的水分子增多，自由电子易于被水分子俘获形成负离子，从而使放电过程受到抑制，所以击穿电压增高；而大气湿度增大时，绝缘子表面容易形成水膜，使绝缘子表面积污层受潮，泄漏电流增大，容易造成湿闪或污闪，绝缘子表面闪络电压下降；（2）气压很大时电子的自由行程变小，两次碰撞之间从电场获得的动能减小，电子的碰撞电离过程减弱，所以击穿电压升高，气体的电气强度也高；（3）沿面闪络电压显著地低于纯气隙的击穿电压是因为沿固体介质表面的电场与纯气隙间的电场相比发生了畸变，造成电场畸变的原因有：1.固体介质与电极表面接触不良，存在小缝隙；2.固体介质表面由于潮气形成水膜，水膜中的正负离子在电场作用下积聚在沿面靠近电极的两端；3.固体介质表面电阻不均匀和表面的粗糙不平。
第二章作业2-1试用经验公式估算极间距离d=2cm的均匀电场气隙在标准大气条件下的平均击穿场强Eb。
P32解：d=2cm的均匀电场气隙平均击穿场强为E/ d 1 1/ 2 (kV/cm ) b答：标准大气条件下的平均击穿场强为cm2-3在线路设计时已确定某线路的相邻导线间气隙应能耐受峰值为±1800kV的雷电冲击电压，试利用经验公式近似估计线间距离至少应为若干？P36解：导线间的气隙可以用棒-棒气隙近似表示对正极性雷电冲击：U50% 75d (180075) /308(cm)对负极性雷电冲击：U50%110 6d d 110) / 6(1800282(cm)取两者中较大者308cm答：线间距离至少应为308cm。
2-4 在p=755mmHg，t=33的条件下测得一气隙的击穿电压峰值为108kV，试近似求取该气隙在标准大气条件下的击穿电压值。
P38解：在p=755mmHg，t=33条件下的空气相对密度为：p7551t76027333由于δ处于～之间UU UU108(kV)00答：该气隙在标准大气条件下的击穿电压值为。
2-5 某110kV电气设备的外绝缘应有的工频耐压水平（有效值）为260kV，如该设备将安装到海拔3000m的地方运行，问出厂时（工厂位于平原地区）的试验电压影增大到多少？P39解：出厂时的试验电压值：1U K a U 126010 3000 1044260325(kV)答：出厂试验电压值应增大到325kV。
2-6 为避免额定电压有效值为1000kV的试验变压器的高压引出端发生电晕放电，在套管上部安装一球形屏蔽极。
设空气的电气强度E0=30kV/cm，试决定该球形电极应有的直径。
P40解：球形电极应有的直径为：D 2R2U g max221000 E30c答：该球形电极应有的直径为。
(cm)第三章作业3-1 某双层介质绝缘结构，第一、二层的电容和电阻分别为：C1=4200pF，R1=1400MΩ；C2=3000pF、R2=2100MΩ。
当加上40kV直流电压时，试求：（1）当t=0合闸初瞬，C1、C2上各有多少电荷？（2）到达稳态后，C1、C2上各有多少电荷？绝缘的电导电流为多大？解：（1）绝缘结构的等值电路如图所示：t=0合闸初瞬时，电压按电容反比分配即U1C2，可得U C21U C2U 3000 401031 C C 4200 30002150 / 3 (kV )C1上的电荷Q1 C1U1 4200101250 / 310370(C)C2上的电荷Q2 C2U2 C2(U U1)30001012(4050 / 3)10370(C)（2）稳态时，因为作用电压U为直流，所以C1和C2可视为开路，流过绝缘的电导电流由总电阻决定，即IU401038016(A)6R R(14002100)10712此时C1上的电压与R1上的电压相等，即U R I 140010 6(80 / 7)10616(kV)1 1C1上的电荷Q C U 4200101216103(C )1 1 1C2上的电荷Q 2 C 2U 2 30001012(40 16) 10372(C )3-3 某设备对地电容C=3200pF，工频下的tgδ=，如果所施加的工频电压等于32kV，求：（1）该设备绝缘所吸收的无功功率和所消耗的有功功率各为多少？（2）如果该设备的绝缘用并联等值电路来表示，则其中电阻值R为若干？（3）如果用串联等值电路表示，则其中的电容值C s和电阻值r各位若干？解：（1）该设备所吸收的有功功率为P U 2Ctg(32103)231432001012(W)所吸收的无功功率为Q P1030Vatg r（2）在绝缘的并联等值电路中，有tgIIR CU / R1R11(M )12U CR CCtg314320010（3）在绝缘的串联等值电路和并联等值电路中，等值电容近似相等，即Cs=Cp=C=3200pF 。
因此，对串联等值电路，由可得串联等值电阻tg C s rrtg(k )C314 3200 1102 s3-6 一充油的均匀电场间隙距离为30mm ，极间施加工频电压300kV 。
若在极间放置一个屏障，其厚度分别为3mm 和10mm ，求油中的电场强度各比没有屏障时提高多少倍？（设油的εr1=2，屏障的εr2=4）解：没有屏障时油中的电场强度为EU300100(kV/cm)1 0d30 10放置厚度为d1的屏障时（令d 为未放屏障时的间隙距离，E1为油中的电场强度，E2为屏障中的电场强度）Er2E r 112U E ( d d )E d1 1 21U联立解得油中的电场强度为E1ddd1 1r 1300r 2r 1d1=3mm 时，E2/4(kV/cm )(3 /21此时油中电场强度提高的倍数为E 1E 0E100d1=10mm时，E 300120(kV/cm)21/ 4(3 1)/ 21此时油中电场强度提高的倍数为E E120 10010E100 0第四章作业4-1 测量绝缘电阻能发现那些绝缘缺陷？试比较它与测量泄漏电流实验项目的异同。
答：测量绝缘电阻能有效地发现下列缺陷：绝缘总体状态不佳；绝缘整体受潮或局部严重受潮；两极间有贯穿性的缺陷等。
测量绝缘电阻和测量泄露电流试验项目的相同点：两者的原理和适用范围是一样的，不同的是测量泄漏电流可使用较高的电压(10kV及以上)，并且可一观察泄漏电流随时间的变化情况，因此能比测量绝缘电阻更有效地发现一些尚未完全贯通的集中性缺陷。
答：P89.第五章作业解：进行工频耐压试验时流过试品的电流为I 2fCU 103 2504103400103 (A)该试验变压器的输出功率为P2fCU 213250410340213200(kVA)5-2 当习图-4中的球隙F击穿时，试验变压器T的初级绕组所接的电压表PV的读数为若干？答：查附录球隙放电电压表可知图中球隙F放电电压峰值为,此电压为变压器高压侧交流电压峰值，所以变压器初级绕组电压表读数U / 2400 (V)1005-6 为什么选用球隙而不是其他形状的间隙（特别是消除了边缘效应的平板电极）？答：P108第六章作业解：架空线路的波阻抗Z1为L 103346()Z161C 101电缆线路的波阻抗Z2为ZL1022C 1023629()节点上的电压峰值为u u12Z1u1234650 (kV) Z1Z234629解：根据彼得逊法则可得等值电路如图所示，回路总电流I 2U2 600Z (Z / 4)片型绝缘子的泄露距离L0=29cm;型绝缘子串的雷电冲击放电电压U CFO=100+(kV)，式中n—片数]解：（1）求绝缘子串应有的片数按工作电压要求n U m2201K L 1 29e0取13片按操作过电压要求，该绝缘子串应有的工频湿闪电压幅值为UwUn,682602142202682kV3取12片对悬垂绝缘子串，再增加一片零值绝缘子，得n n, n 12113所以绝缘子片数应取13片220（2）工作电压要求的塔头净空气间距s0的工频击穿电压幅值为UKU220250~13按照《110～750kV架空输电线路设计技术规定条文说明》d U50~/1000 /1000即s0=操作过电压的塔头净空气间距s s的50%正极性击穿电压为UKU K K U2202 50%(s)2s203对应的等值工频击穿电压为UU50%(s)e50(~)s操作过电压要求的塔头净空气间距 s s Ue50(~)/100 0雷电过电压的塔头净空气间距s l的50%击穿电压为 U CFO=100+(kV)=按照《110～750kV架空输电线路设计技术规定条文说明》雷电过电压的塔头净空气间距s ls l U615CFO。
