第九章 功率放大电路习题

合集下载

功率放大电路基础知识习题解读

功率放大电路基础知识习题解读

功率放大电路基础知识习题1.已知电路如图1所示,T1和T2管的饱和管压降│U C E S│=3V,V C C=15V,R L=8Ω,。

选择正确答案填入空内。

图1(1)电路中D1和D2管的作用是消除。

A.饱和失真B.截止失真C.交越失真(2)静态时,晶体管发射极电位U E Q。

A.>0V B.=0V C.<0V(3)最大输出功率P O M。

A.≈28W B.=18W C.=9W(4)当输入为正弦波时,若R1虚焊,即开路,则输出电压。

A.为正弦波B.仅有正半波C.仅有负半波(5)若D1虚焊,则T1管。

A.可能因功耗过大烧坏B.始终饱和C.始终截止2.在图1所示电路中,已知V C C=16V,R L=4Ω,T1和T2管的饱和管压降│U C E S│=2V,输入电压足够大。

试问:(1)最大输出功率P o m和效率η各为多少?(2)晶体管的最大功耗P T m a x为多少?(3)为了使输出功率达到P o m,输入电压的有效值约为多少?3.在图3所示电路中,已知二极管的导通电压U D=0.7V,晶体管导通时的│U B E│=0.7V,T2和T4管发射极静态电位U E Q=0V。

图3试问:(1)T1、T3和T5管基极的静态电位各为多少?(2)设R2=10kΩ,R3=100Ω。

若T1和T3管基极的静态电流可忽略不计,则T5管集电极静态电流为多少?静态时u I=?(3)若静态时i B1>i B3,则应调节哪个参数可使i B1=i B2?如何调节?(4)电路中二极管的个数可以是1、2、3、4吗?你认为哪个最合适?为什么?4. 在图3所示电路中,已知T2和T4管的饱和管压降│UCES│=2V,静态时电源电流可忽略不计。

试问负载上可能获得的最大输出功率P o m和效率η各为多少?5.在图5所示电路中,已知VCC=15V,T1和T2管的饱和管压降│UCES│=1V,集成运放的最大输出电压幅值为±13V,二极管的导通电压为0.7V。

功率放大电路同步练习题

功率放大电路同步练习题

功率放大电路同步练习题一、选择题:180的放大电路是( B )功率放大电路。

1、功率放大管的导通角是0A.甲类B.乙类C.丙类D.甲乙类2、与甲类功率放大方式相比,乙类互补对称功放的主要优点是( C )。

A.不用输出变压器 B.不用输出端大电容C.效率高 D.无交越失真3、互补输出级采用射极输出方式是为了使( D )A. 电压放大倍数高B. 输出电流小C. 输出电阻增大D. 带负载能力强4、乙类功率输出级,最大输出功率为1W,则每个功放管的集电极最大耗散功率为( D ); ; ; D.5、在OCL乙类功放电路中,若最大输出功率为1W,则电路中功放管的集电极最大功耗约为( C )。

A.1W B. C. D.无法确定6、若OCL功率放大器的输出电压波形如图1所示,为消除该失真,应:( C )A. 进行相位补偿B. 适当减小功放管的静态工作点C. 适当增大功放管的静态D. 适当增大负载电阻的阻值7、OCL功放电路的输出端直接与负载相联,静态时,其直流电位为( C)。

B.(1/2)VCCC. 0D. 2VCC8、对甲乙类功率放大器,其静态工作点一般设置在特性曲线的( C )A.放大区中部B.截止区C.放大区但接近截止区D. 放大区但接近饱和区9、乙类双电源互补对称功放电路的效率可达( B )。

% % %10、功率放大电路的最大输出功率是在输入电压为正弦波时,输出基本不失真情况下负载上获得的最大( A)。

A.交流功率B.直流功率C.平均功率D.有功功率11、功率放大电路与电压放大电路的主要区别是( C )。

A.前者比后者电源电压高B.前者比后者电压放大倍数数值大C.前者比后者效率高D. 没有区别12、.在单电源OTL电路中,接入自举电容是为了( B )A、提高输出波形的幅度B、提高输出波形的正半周幅度C、提高输出波形的负半周幅度D、加强信号的耦合13、如图所示电路若VD2虚焊,则V2管(A )A、可能因管耗过大而损坏B、始终饱和C、始终截止14、OTL 功放电路中,输出端中点静态电位为 C 。

孙肖子版模拟电子电路及技术基础课件 第9章

孙肖子版模拟电子电路及技术基础课件 第9章

(9.1.4)
上式表明, 当集电极损耗功率PC一定时, 交流输出功率Po
第九章 功率放大电路
(3) 非线性失真要小。 由于功放管工作在大信号状态, 因此非线性失真不可避免。 如何减小非线性失真, 同时 又得到大的交流输出功率, 这也是功放电路设计者必须 要考虑的问题之一。 (4) 功率器件的安全问题必须考虑。 在功放电路中, 有相当大的功率消耗在功放管的集电结上, 它使管子的 结温和管壳稳度升高。 为了保证功放管安全、 可靠地运 行, 必须要限制功耗、 最大电流和管子承受的反压, 要 有良好的散热条件和适当的过流、 过压保护措施。
第九章 功率放大电路
工作在AB类或B类的功放电路, 虽然减小了静态 功耗, 提高了效率, 但它们都出现了严重的波形失 真。 因此, 既要保持静态时管耗小, 又要使失真不 太严重, 这就需要在电路结构上采取措施, 解决的 方法是, 采用互补对称或推挽功率放大电路。
第九章 功率放大电路
9.2 互补跟随对称功率放大电路 互补跟随对称功率放大电路
第九章 功率放大电路
第九章 功率放大电路
9.1 9.2 9.3 9.4 9.5 功率放大电路的一般问题 互补跟随对称功率放大电路 D类功率放大电路 类功率放大电路 集成功率放大电路 功率器件
第九章 功率放大电路
9.1 功率放大电路的一般问题 功率放大电路的一般问题
9.1.1 特点和要求 特点和要求
(9.2.13)
第九章 功率放大电路
得出, 当 U o = π U CC 时, 每管的损耗最大, 即
2 1 U CC 2 1 2 1 U CC ⋅ U CC − ( U CC ) 2 ] = 2 PCm = [ RL π π 4 π π RL

功率放大电路同步练习题

功率放大电路同步练习题

功率放大电路同步练习题一、选择题:1、功率放大管的导通角是0180的放大电路是( B )功率放大电路。

A.甲类B.乙类C.丙类D.甲乙类2、与甲类功率放大方式相比,乙类互补对称功放的主要优点是( C )。

A.不用输出变压器 B.不用输出端大电容C.效率高 D.无交越失真3、互补输出级采用射极输出方式是为了使( D )A. 电压放大倍数高B. 输出电流小C. 输出电阻增大D. 带负载能力强4、乙类功率输出级,最大输出功率为1W,则每个功放管的集电极最大耗散功率为( D )A.1W ;B.0.5W ;C.0.4W ;D. 0.2W5、在OCL乙类功放电路中,若最大输出功率为1W,则电路中功放管的集电极最大功耗约为( C )。

A.1W B.0.5W C.0.2W D.无法确定6、若OCL功率放大器的输出电压波形如图1所示,为消除该失真,应:( C )A. 进行相位补偿B. 适当减小功放管的静态工作点C. 适当增大功放管的静态D. 适当增大负载电阻的阻值7、OCL功放电路的输出端直接与负载相联,静态时,其直流电位为(C)。

A.VCCB.(1/2)VCCC. 0D. 2VCC8、对甲乙类功率放大器,其静态工作点一般设置在特性曲线的(C )A.放大区中部B.截止区C.放大区但接近截止区D. 放大区但接近饱和区9、乙类双电源互补对称功放电路的效率可达( B )。

A.25%B.78.5%C.50%D.90%10、功率放大电路的最大输出功率是在输入电压为正弦波时,输出基本不失真情况下负载上获得的最大(A)。

A.交流功率B.直流功率C.平均功率D.有功功率11、功率放大电路与电压放大电路的主要区别是(C )。

A.前者比后者电源电压高B.前者比后者电压放大倍数数值大C.前者比后者效率高D. 没有区别12、.在单电源OTL电路中,接入自举电容是为了(B )A、提高输出波形的幅度B、提高输出波形的正半周幅度C、提高输出波形的负半周幅度D、加强信号的耦合13、如图所示电路若VD2虚焊,则V2管(A )A、可能因管耗过大而损坏B、始终饱和C、始终截止14、OTL功放电路中,输出端中点静态电位为 C 。

第九章 功率放大电路习题

第九章 功率放大电路习题

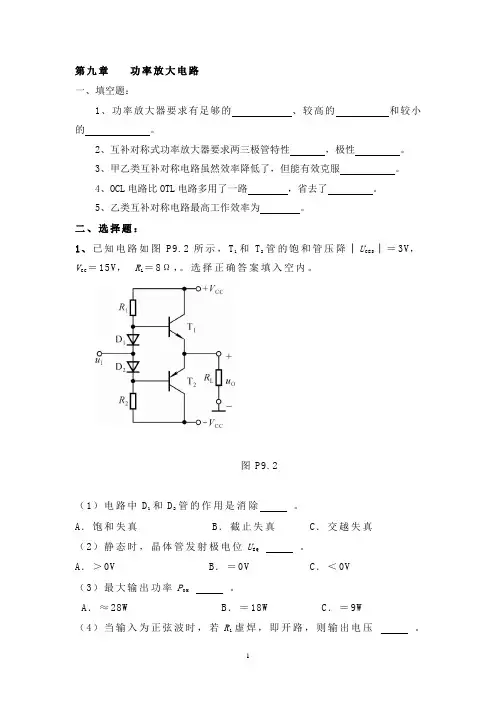

第九章 功率放大电路 一、填空题:1、功率放大器要求有足够的 、较高的 和较小的 。

2、互补对称式功率放大器要求两三极管特性 ,极性 。

3、甲乙类互补对称电路虽然效率降低了,但能有效克服 。

4、OCL 电路比OTL 电路多用了一路 ,省去了 。

5、乙类互补对称电路最高工作效率为 。

二、选择题:1、已知电路如图P9.2所示,T 1和T 2管的饱和管压降│U C E S │=3V ,V C C =15V , R L =8Ω,。

选择正确答案填入空内。

图P9.2(1)电路中D 1和D 2管的作用是消除 。

A .饱和失真B .截止失真C .交越失真 (2)静态时,晶体管发射极电位U E Q 。

A .>0V B .=0V C .<0V (3)最大输出功率P O M 。

A .≈28WB .=18WC .=9W(4)当输入为正弦波时,若R 1虚焊,即开路,则输出电压 。

A .为正弦波B .仅有正半波C .仅有负半波 (5)若D 1虚焊,则T 1管 。

A .可能因功耗过大烧坏B .始终饱和C .始终截止 2、不属于功率放大电路所要求的是-------( )A.足够的输出功率B.较高的电压放大倍数C.较高的功率D.较小的非线性失真3.带负载能力强的放大电路是---------( )A.阻容耦合放大电路B.差分放大电路C.共发射极放大电路D.射极输出器4.最适宜作功放末极的电路是---------( )A.甲类功率放大器B.乙类功率放大器C.甲乙类互补对称输出电路D.OTL 电路4.下列说法错误的是-------------( )A.当甲类功放电路输出为零时,管子消耗的功率最大B.乙类功放电路在输出功率最大时,管子消耗的功率最大C.在输入电压为零时,甲乙类推挽功放电路所消耗的功率是两管子的静态电流和电源电压的乖积D.OCL 乙类互补对称电路,其功放管的最大管耗出现输出电压幅度为CC V π2的时侯三、综合题:1、在图9.3.1功放电路中,已知V CC =12V ,R L =8Ω。

(完整word版)功率放大电路习题解读

(完整word版)功率放大电路习题解读

功率放大电路习题1分析下列说法是否正确,凡对者在括号内打“√”,凡错者在括号内打“×”。

(1)在功率放大电路中,输出功率愈大,功放管的功耗愈大。

()(2)功率放大电路的最大输出功率是指在基本不失真情况下,负载上可能获得的最大交流功率。

()(3)当OCL电路的最大输出功率为1W时,功放管的集电极最大耗散功率应大于1W。

()(4)功率放大电路与电压放大电路、电流放大电路的共同点是1)都使输出电压大于输入电压;()2)都使输出电流大于输入电流;()3)都使输出功率大于信号源提供的输入功率。

()(5)功率放大电路与电压放大电路的区别是1)前者比后者电源电压高;()2)前者比后者电压放大倍数数值大;()3)前者比后者效率高;()4)在电源电压相同的情况下,前者比后者的最大不失真输出电压大;()(6)功率放大电路与电流放大电路的区别是1)前者比后者电流放大倍数大;()2)前者比后者效率高;()3)在电源电压相同的情况下,前者比后者的输出功率大。

()解:(1)×(2)√(3)×(4)××√(5)××√√(6)×√√2已知电路如图P9.2所示,T1和T2管的饱和管压降│U C E S│=3V,V C C =15V,R L=8Ω,。

选择正确答案填入空内。

图P 9.2(1)电路中D 1和D 2管的作用是消除 。

A .饱和失真B .截止失真C .交越失真(2)静态时,晶体管发射极电位U E Q 。

A .>0VB .=0VC .<0V(3)最大输出功率P O M 。

A .≈28WB .=18WC .=9W(4)当输入为正弦波时,若R 1虚焊,即开路,则输出电压 。

A .为正弦波 B .仅有正半波 C .仅有负半波(5)若D 1虚焊,则T 1管 。

A .可能因功耗过大烧坏B .始终饱和C .始终截止解:(1)C (2)B (3)C (4)C (5)A3 在图P9.2所示电路中,已知V C C =16V ,R L =4Ω,T 1和T 2管的饱和管压降│U C E S │=2V ,输入电压足够大。

模电考试模拟题(选择题部分)

模电考试模拟题(选择题部分)

选择题第一章 半导体器件l 在杂质半导体中,多数载流子的浓度主要取决于多数载流子的浓度主要取决于_______________,,而少数载流子的浓度则与而少数载流子的浓度则与__________有关。

有关。

A.A.温度温度温度B. B. B.掺杂工艺掺杂工艺掺杂工艺C. C. C.杂质浓度杂质浓度杂质浓度D. D. D.晶体缺陷晶体缺陷晶体缺陷l 当PN 结加正向电压时,扩散电流扩散电流_____________________漂移电流漂移电流漂移电流,,耗尽层耗尽层____________。

当PN 结外加反向电压时,扩散电流时,扩散电流_____________________漂移电流漂移电流漂移电流,,耗尽层耗尽层____________。

A.A.大于大于大于B. B. B.小于小于小于C. C. C.等于等于等于D. D. D.变宽变宽变宽E. E. E.变窄变窄变窄F. F. F.不变不变不变第二章l 为了使输出电阻较高的放大电路与低电阻负载很好的配合,可以在它们之间插入____; 为了把输出电阻较低的放大电路转变为输出电阻很高的放大电路,可以接入_____。

A 共射电路共射电路 b .共集电路.共集电路 c .共基电路.共基电路 d .任何一种组态的电路.任何一种组态的电路l 设单级放大电路输入一个正弦波信号,当放大电路为共射电路时,则V 0与V i 相位相位_____;当为共集电路时,则V 0与V i 相位______;当为共基电路时,则V 0与V i 相位______。

A 相同相同B 相反相反C 相差900 D 相差2700l 既能放大电压,也能放大电流的是_____组态放大电路;可以放大电压,但不能放大电流的是_____组态放大电路;只能放大电压,但不能放大电流的是_____组态放大电路。

a .共发射极.共发射极 b .共集电极.共集电极 c .共基极.共基极l 在共射、共集和共基三种组态的放大电路中,电压放大倍数小于“1”的是____组态;组态; 输入电阻最大的是____组态;输入电阻最小的是____组态。

第九章 功率放大电路答案

第九章 功率放大电路答案

科目:模拟电子技术题型:填空题章节:第九章功率放大电路难度:全部-----------------------------------------------------------------------1. 甲类功率放大电路中,设晶体三极管在信号周期时间T内的导电时间为t,则t与T的关系的关系是 t=T 。

2. 乙类功率放大电路中,设晶体三极管在信号周期时间T内的导电时间为t,则t与T的关系的关系是 t=T/2 。

3. 甲乙类功率放大电路中,设晶体三极管在信号周期时间T内的导电时间为t,则t与T的关系的关系是 T/2< t<T 。

4. 在乙类互补对称功率放大器中,因晶体管交替工作而引起的失真叫做交越失真。

5. 在功率放大电路中,甲类放大电路是指放大管的导通角等于 2Pai 。

6. 在功率放大电路中,乙类放大电路是指放大管的导通角等于 pai 。

7. 在功率放大电路中,甲乙类放大电路是指放大管的导通角等于介于 pai和2pai之间。

8. 有一O TL电路,其电源电压V CC=16V,R L=8 。

在理想情况下,可得到最大输出功率为 16 W。

-----------------------------------------------------------------------科目:模拟电子技术题型:选择题章节:第九章功率放大电路难度:全部-----------------------------------------------------------------------1. 功率放大电路的最大输出功率是在输入电压为正弦波时,输出基本不失真情况下,负载上可能获得的最大 A 。

A.交流功率B.直流功率C.平均功率2. 功率放大电路的转换效率是指 B 。

A.输出功率与晶体管所消耗的功率之比B.最大输出功率与电源提供的平均功率之比C.晶体管所消耗的功率与电源提供的平均功率之比3. 在OC L乙类功放电路中,若最大输出功率为1W,则电路中功放管的集电极最大功耗约为 C 。

功率放大电路

功率放大电路
设计性试验: 设计性试验:设计一个带阻滤波器
一、实验任务: 实验任务: 设计带阻滤波器,阻隔 设计带阻滤波器,阻隔50HZ的交流电 的交流电 二、实验要求: 实验要求: 通带: 为 通带:A为50dB 阻带宽度为: 阻带宽度为:BW=100HZ 准备工作:设计电路,并进行电路参数的计算。 准备工作:设计电路,并进行电路参数的计算。
集电极电阻R 的功率损耗为: 集电极电阻 C的功率损耗为:
PRC = U RC I CQ
晶体管集电极耗散功率为: 晶体管集电极耗散功率为:
PT = U CEQ I CQ
I CQ
U CEQ
集电极电阻R 的功率损耗为: 集电极电阻 C的功率损耗为:PRC = (VCC − U CEQ ) I CQ
结论: 结论:电路在静态时也消耗功率
例题1: 例题 : VCC = 15V
输入电压为正弦波,晶体管的饱和压降为 , 输入电压为正弦波,晶体管的饱和压降为3V,电压放大 倍数约为1, 倍数约为 ,负载电阻
RL = 4Ω
1、负载上可能获得的最大功率和效率; 、负载上可能获得的最大功率和效率 解:(1) :( )
(VCC −UCES )2 1 (15 − 3)2 Pom = = = 18W 2RL 2 4
桥式推挽功率放大电路( 桥式推挽功率放大电路(BTL) )
①是双端输入、双端输 是双端输入、 出形式,输入信号、 出形式,输入信号、负 载电阻均无接地点。 载电阻均无接地点。 管子多,损耗大, ②管子多,损耗大,使 效率低。 效率低。
+


+
静态: 静态: 管子均截止 u 0 = 0 输入电压的正半周:+ 输入电压的正半周:+VCC→ T1 → RL→ T4→地 :+ 地 输入电压的负半周:+ 输入电压的负半周:+VCC→ T2 → RL→ T3→地 :+ 地

功率放大电路习题与解答

功率放大电路习题与解答

习 题1. 选择题。

(1)功率放大电路的转换效率是指 。

A .输出功率与晶体管所消耗的功率之比 B .输出功率与电源提供的平均功率之比C .晶体管所消耗的功率与电源提供的平均功率之比 (2)乙类功率放大电路的输出电压信号波形存在 。

A .饱和失真 B .交越失真 C .截止失真(3)乙类双电源互补对称功率放大电路中,若最大输出功率为2W ,则电路中功放管的集电极最大功耗约为 。

A .B .C .(4)在选择功放电路中的晶体管时,应当特别注意的参数有 。

A .βB .I CMC .I CBOD .U (BR)CEOE .P CM (5)乙类双电源互补对称功率放大电路的转换效率理论上最高可达到 。

A .25% B .50% C .%(6)乙类互补功放电路中的交越失真,实质上就是 。

A. 线性失真 B. 饱和失真 C. 截止失真 (7) 功放电路的能量转换效率主要与 有关。

A. 电源供给的直流功率B. 电路输出信号最大功率C. 电路的类型 解:(1)B (2)B (3)B (4)B D E (5)C (6)C (7)C2. 如图所示电路中,设BJT 的β=100,U BE =,U CES =,I CEO =0,电容C 对交流可视为短路。

输入信号u i 为正弦波。

(1)计算电路可能达到的最大不失真输出功率P om (2)此时R B 应调节到什么数值 (3)此时电路的效率η=ou 12V+图 题2图解:(1)先求输出信号的最大不失真幅值。

由解题2图可知:ωt sin om OQ O U U u += 由CC om OQ V U U ≤+与CES om OQ U U U ≥-可知:CES CC om 2U V U -≤即有2CESCC om U V U -≤因此,最大不失真输出功率P om 为:()W 07.2818122CES CC L2om om ≈⨯-=⎪⎪⎭⎫ ⎝⎛=U V R U P (2)当输出信号达到最大幅值时,电路静态值为:()CES CC CES CES CC OQ 212U V U U V U +=+-=所以 A 72.0825.0122L CES CC L OQ CC CQ ≈⨯-=-=-=R U V R U V ImA 2.7CQ BQ ==βIIk Ω57.12.77.012BQ BE CC B ≈-=-=I U V R (3) %24%10072.01207.2CQ CC om V om ≈⨯⨯===I V P P P η 甲类功率放大电路的效率很低。

模电阎石第五版第九章功率放大电路

模电阎石第五版第九章功率放大电路

4. 无输出电容的功率放大电路(OCL)
电路的结构特点:
1. 由NPN型、PNP型三极 管构成两个对称的射极 输出器对接而成。 2. 双电源供电。
图9.1.5 OCL电路
3. 输入输出端不加隔直电 容。
4. 无输出电容的功率放大电路(OCL)
静态时,UEQ= UBQ=0。


输入电压的正半周: +VCC→T1→RL→地 输入电压的负半周: 地→RL →T2 → -VCC
1. 输出功率尽可能大:即在电源电压一定的情况下,最
大不失真输出电压最大。
2. 效率尽可能高: 即电路损耗的直流功率尽可能小,静
态时功放管的集电极电流近似为0。
9.1.2 功率放大电路的组成 二、为什么共射放大电路不宜用作功率放大电路
图9.1.1 小功率共射放大电路
输出功率和效率的图解分析
静态时,直流电源提供的功率为 I CQVCC ABCO的面积 2 Rc ICQ (VCC UCEQ ) QBCD的面积 集电极Rc上的功率为 ICQ
如何解决效率低的问题?
办法:去掉Rc,降低Q点。
缺点:但又会引起截止失真。
输出功率和效率的图解分析
既降低Q点又不会引起截止失真的办法:采用推 挽输出电路,或互补对称射极输出器。
9.1.2 功率放大电路的组成 三、晶体管的工作方式
1. 甲类方式:晶体管在信号的整个周期内均处于导通状态
管子的导通角为360 管耗大,效率低,不会产生交越失真。
3. 无输出变压器的功率放大电路(OTL)
因变压器耦合功放的缺点:体积庞大,笨重,故选 用无输出变压器的功率放大电路(简称OTL电路)。
用一个大容量电容取代 了变压器。 T1为NPN型管, T2为PNP型管, 它们的特性对称。

9章功率放大电路习题

9章功率放大电路习题

第九章功率放大电路习题9.1分析下列说法是否正确,凡对者在括号内打“凡错者在括号内打“ X”。

(1 )在功率放大电路中,输出功率愈大,功放管的功耗愈大。

()(2)功率放大电路的最大输出功率是指在基本不失真情况下,负载上可能获得的最大交流功率。

()(3 )当OCL 电路的最大输出功率为1W 时,功放管的集电极最大耗散功率应大于1W 。

()(4)功率放大电路与电压放大电路、电流放大电路的共同点是1)都使输出电压大于输入电压;()2)都使输出电流大于输入电流;()3)都使输出功率大于信号源提供的输入功率。

()(5 )功率放大电路与电压放大电路的区别是1)前者比后者电源电压高;()2 )前者比后者电压放大倍数数值大;()3)前者比后者效率高;()4)在电源电压相同的情况下,前者比后者的最大不失真输出电压大;()(6 )功率放大电路与电流放大电路的区别是1)前者比后者电流放大倍数大;()2)前者比后者效率高;()3)在电源电压相同的情况下,前者比后者的输出功率大。

()解:(1 )X(2) V( 3 ) X( 4 ) X X V( 5 ) X X V V( 6 ) X VV9.2已知电路如图P9.2所示,T i和T 2管的饱和管压降丨U CES I = 3V , 15V , R L = 8 Q,。

选择正确答案填入空内。

(1)电路中D i和D2管的作用是消除_________________V CCA.饱和失真 B .截止失真 C . 交越失真(2) 静态时,晶体管发射极电位U EQ 。

A . > 0VB . = 0V Cv 0V.(3) 最大输出功率P OM。

A . ~ 28WB . = i8WC .=9W(4) 当输入为正弦波时,若R i虚焊,即开路,则输出电压。

A.为正弦波B.仅有正半波 C仅有负半波.(5) 若D i虚焊,则T i管。

A.可能因功耗过大烧坏B.始终饱和 C始终截止.解:(1 ) C ( 2) B (3) C (4) C ( 5) A晶体管的最大功耗输出功率为P om 时的输入电压有效值9.4 在图P9.4所示电路中,已知二极管的导通电压U D = 0.7V ,晶体管 导通时的I U BE I =0.7V , T 2和T 4管发射极静态电位U EQ = 0V 。

功率放大电路习题

功率放大电路习题

功率放大电路习题第九章功率放大电路1.与甲类功率放大器相比较,乙类互补推挽功放的主要优点是b 。

(a)无输出变压器(b)能量转换效率高(c)无交越失真2.所谓能量转换效率是指b_5(a)输出功率与晶体管上消耗的功率之比(b)最大不失真输出功率与电源提供的功率之比(c)输出功率与电源提供的功率之比3.功放电路的能量转换效率主要与c有关。

(a)电源供给的直流功率(b)电路输出信号最大功率(c)电路的类型4.甲类功率放大电路的能量转换效率最高是a—。

(a) 50% (b) 78.5% (c) 100%5.甲类功率放大电路(参数确定)的输岀功率越大,则功放管的管耗c_。

(a)不变(b)越大(c)越小6.对甲类功率放大电路(参数确定)来说,输出功率越大,则电源提供的功率a,(a)不变(b)越大(c)越小7.甲类功率放大电路功放管的最大管耗出现在输出电压的幅值为aa(a)零时(b)最大时(c)电源电压的一半8.甲类功率放大电路功放管的最小管耗出现在输出电压的幅值为(a)零时(b)最大时(c)电源电压的一半9.乙类互补推挽功率放大电路的能量转换效率最高是b_o(a) 50% (b) 78.5% (c) 100%10 .乙类互补推挽功率放大电路在输出电压幅值约等于—a时,管了的功耗最小。

(a) 0(b)电源电压(c) 0.64倍电源电压11.乙类互补推挽功率放大电路在输出电压幅值约等于c 时,管子的功耗最大。

(a) 0(b)电源电压(c) 0.64倍电源电压12.乙类互补功放电路存在的主要问题是c。

(a)输出电阻太大(b)能量转换效率低(c)有交越失真13.为了消除交越失真,应当使功率放大电路的功放管工作在b—状态。

(a)甲类(b)甲乙类(c)乙类14.乙类互补功放电路中的交越失真,实质上就是c o(a)线性失真(b)饱和失真(c)截止失真15.在乙类互补推挽功率放大电路中,每只管了的最大管耗为___ C ________ O(a) (b) (c)16.设计一个输出功率为20W的功放电路,若用乙类互补对称功率放大,则每只功放管的最大允许功耗PCM至小应有b c(a) 8W (b) 4W (c) 2W17.乙类互补推挽功率放大电路中,若电源电压为VCC,放大管的饱和压降为U CES,那么放大管的最大管压降为b_°(a) (b) (c)18.乙类互补推挽功率放大电路中,流过放大管的最大电流为C 0(a) (b) (c)19.乙类互补推挽功率放大电路中的最大输出电压为b o(a) (b) (c)20.乙类互补推挽功率放大电路最大输出功率为b—。

功率放大电路练习

功率放大电路练习
(1)每个晶体管的等效负载电阻为多少?放大器对负载的最大输出功率为多少?
(2)如果RL改用3.5Ω的扬声器,试重新计算匝数比(保持晶体管等效负载电阻值不变)。
题图6—8
14.已知互补对称电路如题图6—9所示,V1、V2、V3均为硅管,负载功率PL=12W,已知负载RL分别为2Ω,8Ω。
(1)流过负载RL电流峰值ILm;
A.增大一倍;B.减小一倍;C.增大2倍;D.增大5倍
4.功率输出级的转换效率是指()
A.输出功率与集电极耗散功率之比;
B.输出功率与电源提供的直流功率之比;
C.晶体管的耗散功率与电源提供的直流功率之比
5.乙类功率输出级,最大输出功率为1W,则每个功放管的集电极最大耗散功率为()
A.1W;B.0.5W ;C.0.4W ; D. 0.2W
11.一个乙类推挽功率放大器,如果Vcc=24V,Icm=0.5A。试求
(1)当极限运用时,输出功率、直流电源功率、效率和集电极功耗各为多少?
(2)在什么情况下集电极功耗最大?这进的输出功率、电源功率、集电极功耗及效率各为多少(忽略输出变压器的损耗)?
12.某收音机电路,末级采用乙类推挽如题图6—8所示,扬声器阻抗RL=8Ω,Re=5Ω,输出变压器匝比n=4,变压器效率ηr=0.9,电源电压Vcc=6V,VCES=0.2V。试求:
(3)输出功率与电源提供的功率之比。()
(4)最大不失真输出功率与电源提供的功率之比()
13.输出功率越大、功放管的损耗越大。()
14.功率放大电路有功率放大作用,在电压放大电路中只具有电压放大作用,而没有功率放大作用。()
15.在功率放大电路中,晶体管处于大信号工作状态,微变等效电路法仍然可以适用。()
10.如图所示电路若VD2虚焊,则V2管()

功率放大电路单元测试题

功率放大电路单元测试题

C.输出电阻增大
D.输入电阻减小
7. 乙类互补对称功率放大电路会产生交越失真的原因是( )
A.输入电压信号过大Fra bibliotekB.三极管电流放大倍数太大
C.晶体管输入特性的非线性
D.三极管电流放大倍数太小
8. 若一个乙类双电源互补对称功率放大电路的最大输出功率为 4W,则该电路的最大管耗约
为( )
A.0.8W
B.4W
媒体编号
功率放大测试工艺
1.技术要求:
1.1 工作温度: -5℃~+50℃ 保证指标 1.2 贮存温度: -40℃~+70℃ 应无损坏 1.3 工作频带: 36kHz~500kHz 1.4 输入输出电平(250kHz 时测试):
输入电平:+1dBu/150Ω; 输出电平:+43dBm(20W) 电压电平+27.5dBu/16.5Ω。 1.5 最大输出功率:40W/+46dBm; 1.6 频率特性:36kHz~500kHz 内输出电平偏差≤0.6dB(以 250kHz 为基准点)
2.4.4 交调防卫度 振荡器置 444kHz/2dBu/不平衡 0Ω,接入机盘的 XP1-6ac; 另一台振荡器置 442kHz/不平衡 0Ω,接在机盘的 X1 处,调节输入信号大小,使 442kHz 输 出电平与 444kHz 输出电平相同。输出端测 440kHz、446kHz 信号电平应分别低于 442kHz、 444kHz 的输出电平 54dB。
2.4.2 输入、输出电平,频率特性,幅度特性测试: 功放盘输出端接 16.5Ω:75Ω/80W/26dB 衰减器后用选频表终端 75Ω测量,并用示波器高阻 跨接在输出端。RP3 调到 10Ω处,按以下方法测试。 40W 功放测试: a.振荡器置+1dBu/36kHz /不平衡 0Ω接功放盘输入端,调节 RP2 使输出电平为(+1.5±0.1) dBu;

基本放大电路的练习题及答案

基本放大电路的练习题及答案

基本放大电路的练习题及答案一、判断题1、(错误)根据功率放大电路中晶体管静态工作点在交流负载线上的位置不同,功率放大电路可分为两种。

2、(错误)电源电压为+12V 的OCL 电路,输出端的静态电压应该调整到6V 。

3、(正确)OTL 功率放大器输出端的静态电压应调整为电源电压的一半。

4.(错误)乙类功率放大器电源提供的功率与输出功率的大小无关。

二、选择题:(请将唯一正确选项的字母填入对应的括号内)1、根据功率放大电路中晶体管( A )在交流负载线上的位置不同,功率放大电路可分为3种。

A .静态工作点B .基极电流C .集电极电压D .集电极电流2、乙类功率放大器电源提供的功率( A )。

A .随输出功率增大而增大B .随输出功率增大而减小C .与输出功率的大小无关D .是一个设计者确定的恒定值3、甲类功率放大器电源提供的功率( D )。

A .随输出功率增大而增大B .随输出功率增大而减小C .与输入功率的大小有关D .是一个设计者确定的恒定值4、电源电压为+9V 的OCL 电路,输出端的静态电压应该调整到( D )V 。

A .+9B .一9C .4.5D .05、电源电压为12V 的OTL 电路,输出端的静态电压应该调整到( C )V 。

A .12B .9C .6D .0三、思考题1、按照静态工作点设置位置不同,可以将功率放大器的工作状态分为哪几种形式。

答:按照静态工作点设置位置不同,可以将功率放大器的工作状态可以分为甲类、乙类和甲乙类放大等形式。

2、什么是乙类互补对称功率放大电路?答:将静态工作点设置在放大区和截止区的交界处(BQ 0I =),静态时电流0CQ I ≈,在此工作状态下,输出信号只有输入信号的半个周期,另外半个周期被截止了。

在实际应用中,选用两个不同管型的三极管,在输入信号的正、负半周交替导通,然后在负载上合成一个完整的输出信号,称为乙类互补对称功率放大电路。

3、场效应管与晶体管的区别主要体现在哪几个方面?答:(1)场效应管是电压控制器件,它通过栅源电压来控制漏极电流;(2)场效应管的控制输入端电流极小,因此它的输入电阻(710~1510Ω)很大;(3)它是利用多数载流子导电,因此它的温度稳定性较好;(4)它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数;(5)场效应管的抗辐射能力强;(6)由于它不存在杂乱运动的电子扩散引起的散粒噪声,所以噪声低。

功率放大电路 分析计算题

功率放大电路 分析计算题

功率放大电路分析计算题1. 题图所示两个电路中,已知V CC 均为6V ,R L 均为8Ω,且图(a )中电容足够大,假设三极管饱和压降可忽略:(1)分别估算两个电路的最大输出功率P om 。

(2)分别估算两个电路的直流电源消耗的功率P V 。

(3)分别说明两个电路的名称。

题63图(1)图(a )最大输出功率: 图(b )最大输出功率:(2)图(a )电源功率:W 56.08232)2/(2L2CE(sat)CC om =⨯≈-=R U V P W 25.28262)(2L 2CE(sat)CC om =⨯≈-=R U V P W 716.08262)2/)(2/(22L CC 2L CE(sat)CC CC V =⨯=≈-=πππR V R U V V P图(b )电源功率:(3)图(a )为OTL 电路(或甲乙类互补对称功率放大电路);图(b )为OCL 电路(或乙类互补对称功率放大电路);2. 功放电路如图所示,为使电路正常工作,试回答下列问题:(1)静态时电容C 上的电压应为多大?如果偏离此值,应首先调节R P1还是R P2?(2)欲微调静态工作电流,主要应调节R P1还是R P2?(3)设管子饱和压降可以略去,求最大不失真输出功率、电源供给功率、各管管耗和效率。

(4)设R P1=R =1.2k Ω,三极管T 1、T 2参数相同,U BE =0.7V ,β=50, P CM =200mW ,若R P2或二极管断开时是否安全?为什么?题64图 (1)静态时电容C 两端电压应等于电源电压的1/2,即U C =6V 。

如果偏离此值,应首先调节R P1。

(2)欲微调静态工作电流,主要应调节R P2。

(3), , η =78.5%POM=1.13W,PV=1.43W,PT1=PT2=0.15W, =78.5%W 86.28622)(22L CC 2L CE(sat)CC CC V =⨯⨯=≈-=πππR V R U V VP W 13.1162682L CC 2om =⨯≈=R V P W 43.11662)2/(22L 2CC V =⨯⨯==≈ππR V P W 15.0)(21om V T2T1=-==P P P P(4)当R P2或二极管断开后,V CC 将通过R P1、R 给T 1、T 2发射结提供正向偏置,因此可得, I C1=I C2=β I B1=50×4.4mA=220mA 由于两管特性对称,所以U CE1=U CE2=12/2=6V ,此时,T 1、T 2管所承受的集电极功耗为:P T1=P T2=220×6mW=1320mW>>P CM (220mW )因此T 1、T 2两管将因功耗过大而损坏。

模拟电路期末总结

模拟电路期末总结

+VCC iC1
当Ui↑→IC1↑→UO↑→UCE↓
输出最大时 UOM =VCC –UCES 波形关系:
ui T2
RL u O –VCC
正半周时交直流
负载线为: IC1M
iC1
VCC RL
iC1
uCE=VCC – iC1 RL
UCES
电子科大 302
Q VCC
uCE
7
i0
iC1
I cm1
I cm2
a)采用互补推挽电路作为电路的输出级,该电路易集成, 体积小,输出功率较大。
b) 效率较高, ≤78.50% c) 静态时 UO= VCC/2
d) 低频段频率响应差。
+VCC + ui – IC
UO
RL
+ uO

电子科大 302
3
3. OCL (Output Capacitorless)功放 OCL功放为对称双电源供电,主要特点为: a)采用互补推挽电路作为电路的输出级,该电路易集成, 是本节讨论重点。 b) 效率较高, ≤78.50% c) 静态时UO= 0
电子科大 302
15
三、采用复合管的互补功放
电路中:
R2 R1 R3 R4 + ui – A T2 T5
T3
+VCC T4 T6 RL + uo –
T3、T4构成NPN达林顿管;
T5、 T6构成PNP达林顿管; T2、 R3 、 R4构成UBE倍增
偏臵电路, 使达林顿管工
作在临界导通状态。
U BE2 R4 U CE2 R3 R4
iC
+VCC T1
输出最大电压的振幅值为:

功率放大电路例题分析

功率放大电路例题分析

3、Pomax=?
Po max
1 2
U
2 omax
RL
1
( VCC
U
)2
CES
2
RL
1 (18 2)2
8W
2 16
4、电路旳效率η
Po
Pv
Pv
2U omVCC
RL
21816 11.5W
16
8 70%
11.5
9
5、交越失真旳消除
出现交越失真是因为 T1、T2管静态工作点 设置不合理。 可调整R3, 使其阻值增大,即可 消除交越失真。
6
解:
1、 T1、T2旳β=?时, RL有最大输出电流ILmax?
T1、T2管β旳大小取 决于运放输出电流Io和 负载RL上旳电流IL。
I Lmax
VCC
UCES RL
18 2 1A 16
运放最大输出电流Iom=25mA,故
ILmax 1000 40
I om
25
7
VCC=18V UCES=2V
5
例2
运放驱动OCL功放电路
已知VCC=18V, 运放最大输出电流
Iom=25mA, T1、T2管饱和压降 UCES=2V。
1、 T1、T2管旳β=?时,RL上有最大输出电流ILmax? 2、为有最大不失真Uom,输入信号旳幅度Uim=? 3出端uo出现交越失真,应怎样调整?
注意:
R3过大,易造成T1、 T2过流直至烧毁。
10
求Po=? 6、当RL=16Ω, Pomax=10W,设UCES=0V,求VCC=?
2
解:
1、标明T1~T4旳类型 T1、T3NPN管,复合为 NPN型;
T2、T4PNP管,复合为 PNP型。 2、静态时输出电压Uo=?
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第九章 功率放大电路 一、填空题:
1、功率放大器要求有足够的 、较高的 和较小的 。

2、互补对称式功率放大器要求两三极管特性 ,极性 。

3、甲乙类互补对称电路虽然效率降低了,但能有效克服 。

4、OCL 电路比OTL 电路多用了一路 ,省去了 。

5、乙类互补对称电路最高工作效率为 。

二、选择题:
1、已知电路如图P9.2所示,T 1和T 2管的饱和管压降│U C E S │=3V ,
V C C =15V , R L =8Ω,。

选择正确答案填入空内。

图P9.2
(1)电路中D 1和D 2管的作用是消除 。

A .饱和失真
B .截止失真
C .交越失真 (2)静态时,晶体管发射极电位U E Q 。

A .>0V B .=0V C .<0V (3)最大输出功率P O M 。

A .≈28W
B .=18W
C .=9W
(4)当输入为正弦波时,若R 1虚焊,即开路,则输出电压 。

A .为正弦波
B .仅有正半波
C .仅有负半波 (5)若
D 1虚焊,则T 1管 。

A .可能因功耗过大烧坏
B .始终饱和
C .始终截止 2、不属于功率放大电路所要求的是-------( )
A.足够的输出功率
B.较高的电压放大倍数
C.较高的功率
D.较小的非线性失真
3.带负载能力强的放大电路是---------( )
A.阻容耦合放大电路
B.差分放大电路
C.共发射极放大电路
D.射极输出器
4.最适宜作功放末极的电路是---------( )
A.甲类功率放大器
B.乙类功率放大器
C.甲乙类互补对称输出电路
D.OTL 电路
4.下列说法错误的是-------------( )
A.当甲类功放电路输出为零时,管子消耗的功率最大
B.乙类功放电路在输出功率最大时,管子消耗的功率最大
C.在输入电压为零时,甲乙类推挽功放电路所消耗的功率是两管子的静态电流和电源电压的乖积
D.OCL 乙类互补对称电路,其功放管的最大管耗出现输出电压幅度为
CC V π
2
的时侯
三、综合题:
1、在图9.3.1功放电路中,已知V CC =12V ,R L =8Ω。

i u 为正弦电压,求: (1)在0)
(=sat CE U 的情况下,负载上可能得到的最大输出功率;
(2)每个管子的管耗CM P 至少应为多少? (3)每个管子的耐压(BR)CEO U 至少应为多少?
CC L
u
o
图9.3.1
2、在图9.3.2所示电路中,已知二极管的导通电压U D=0.7V,晶体
管导通时的│U B E│=0.7V,T2和T4管发射极静态电位U E Q
=0V。

图9.3.2 试问:
(1)T
1、T
3
和T
5
管基极的静态电位各为多少?
(2)设R2=10kΩ,R3=100Ω。

若T1和T3管基极的静态电流可忽略不计,则T
5
管集电极静态电流为多少?静态时u I=?
3、在图9.3.2所示电路中,已知T
2和T
4
管的饱和管压降│U C E S│=
2V,静态时电源电流可忽略不计。

试问负载上可能获得的最大输出功率P o m和效率η各为多少?
4.如图9.3.4示电路中D 1~D 4为硅二极管,T 1~T 4为硅三极管,其中T 3和T 4的
W P cm 1=、V V CES 2=、A I cm 5.1=、V V CEO BR 30)(>,A 为理想运算放大器
(1)由上述几种参数估算可能达到的最大不失真输出功率max 0P ; (2)计算为获得所需的max 0P ,输入正弦电压的有效值应为多大; (3)说明T 2管的作用。

图9.3.4
5.如下图所示为一个扩音机的简化电路
(1)为实现互补推挽放大,T 1、T 2分别为何类型管子,画出发射极箭头方向; (2)若运算放大器输出电压足够大,是否有可能在输出端得到8W 的交流输出功率(T 1、T 2的饱和压降均为1V )?
(3)若集成运算放大器最大输出电流为±10mA ,则为了要最大输出电流,T 1、T 2的β值应不低于多少?
(4)为提高输入电阻、降低输出电阻并使放大性能稳定,应该如何通过R F 引入反馈,在图中画出连接方式;
(5)若mV u S 100=时V u 50=,则?=F R
Welcome !!! 欢迎您的下载,资料仅供参考!。

相关文档
最新文档
