电磁离合器概述

合集下载

电磁离合器材料

电磁离合器材料

电磁离合器材料一、电磁离合器简介电磁离合器是一种利用电磁原理来传递动力的装置,通常由一个旋转部分和一个静止部分组成。

当电流通过线圈时,产生的磁场会引起旋转部分和静止部分之间的摩擦力,从而传递动力。

二、电磁离合器的材料1.线圈材料线圈是电磁离合器中最重要的组成部分之一。

其材料应具有良好的导电性和耐高温性能。

常用的线圈材料包括铜、铝等金属。

2.摩擦片材料摩擦片是连接旋转部分和静止部分的关键零件。

其材料应具有良好的耐磨性能和摩擦性能。

常用的摩擦片材料包括金属、陶瓷、纤维素等。

3.壳体材料壳体是保护电磁离合器内部零件不受外界环境影响的重要组成部分。

其材料应具有良好的防腐蚀性能和耐高温性能。

常用的壳体材料包括铝合金、不锈钢等。

4.电磁铁材料电磁铁是电磁离合器中产生磁场的关键部件。

其材料应具有良好的导磁性能和耐高温性能。

常用的电磁铁材料包括硅钢片、镍铁合金等。

5.弹簧材料弹簧是调节电磁离合器摩擦片压力的重要组成部分。

其材料应具有良好的弹性和耐腐蚀性能。

常用的弹簧材料包括不锈钢、高碳钢等。

三、不同材料对电磁离合器性能的影响1.线圈材料对性能影响线圈材料的导电性和耐高温性能直接影响着电磁离合器的工作效率和寿命。

导电性差的线圈会使得传递动力时产生较大阻力,从而降低工作效率。

而耐高温性能差的线圈则容易因过度发热而损坏,缩短电磁离合器使用寿命。

2.摩擦片材料对性能影响摩擦片材料的耐磨性和摩擦性直接影响着电磁离合器的传动效率和寿命。

耐磨性差的摩擦片容易因长期磨损而失去传递动力的能力,从而降低传动效率。

而摩擦性差的摩擦片则容易因产生过多的热量而损坏,缩短电磁离合器使用寿命。

3.壳体材料对性能影响壳体材料的防腐蚀性和耐高温性直接影响着电磁离合器在恶劣环境下的使用寿命。

防腐蚀性差的壳体容易因受到外界环境影响而生锈,导致内部零件受损。

而耐高温性差的壳体则容易因过度发热而变形、开裂,从而使得电磁离合器无法正常工作。

4.电磁铁材料对性能影响电磁铁材料的导磁性和耐高温性直接影响着电磁离合器产生强大磁场的能力。

电磁离合器的工作原理

电磁离合器的工作原理

电磁离合器的工作原理
电磁离合器,也称为磁性离合器,是一种用于控制电动机和其他动力设备之间连接和断开的装置。

它由一个磁铁组成,当磁铁被电流磁化时,其两端的铁芯会产生强烈的磁力,从而产生排斥力,使得它们之间的联系断开,这样就能够控制电动机的启动和停止。

电磁离合器的结构一般有两种,一种是固定式离合器,它由一个磁铁和两个电路组成,当电流磁化时,两端的铁芯会产生排斥力,使铁芯之间的联系断开。

另一种是活动式离合器,它的结构更复杂,它通过线圈和活动弹簧组成,当线圈经电流磁化时,活动弹簧会产生排斥力,从而使得它们之间的联系断开。

电磁离合器的工作原理很简单,它的核心部件是一个磁铁,当电流磁化时,其两端的铁芯会产生强烈的磁力,从而产生排斥力,使得它们之间的联系断开,这样就能控制电动机的启动和停止。

电磁离合器具有很多优点,比如结构简单,可靠性高,功率耗散低,操作方便,故障率低,能够有效控制电动机的启动和停止,并且可以与其他电气设备相结合,使用范围广泛,适用于各种电动机控制系统。

电磁离合器是一种重要的控制电动机的装置,它具有结构简单、可靠性高、功率耗散低、操作方便等优点,在电动机控制系统中应用
得比较广泛,是一种重要而又实用的控制装置。

电磁离合器设计

电磁离合器设计

电磁离合器设计电磁离合器是一种基于电磁原理的传动装置,它可以通过调整电磁场强度来实现输出轴和输入轴的分离和接合。

电磁离合器广泛应用于自动化控制、机械传动等领域,本文将介绍电磁离合器的设计方法及其工作原理。

1. 电磁离合器的基本原理电磁离合器由输入轴、输出轴和电磁元件组成。

它的工作原理是,当输入轴转动时激活电磁元件,使得输出轴也开始转动。

当输入轴停止转动后,电磁元件会被关闭,输出轴也会随之停止转动。

这种机制能够实现输出轴和输入轴的自由连接和分离。

2. 电磁离合器的设计要点电磁离合器的设计需要考虑以下几个方面:2.1 电磁铁的设计电磁离合器的电磁元件通常是电磁铁。

它的设计要点包括电磁铁的磁路设计、导体截面积和匝数的计算等。

电磁铁的设计应保证其磁场强度和电流密度满足要求,并且应使电磁铁的体积和重量尽可能小。

2.2 输出轴和输入轴的设计设计电磁离合器时,需要考虑输出轴和输入轴的转矩和转速等参数。

输出轴和输入轴的设计要使得输出轴的转矩和转速能够满足实际应用的需要,同时应使得输出轴和输入轴的尺寸和重量尽可能小。

2.3 电气控制系统的设计电磁离合器的电气控制系统包括电源、开关和保护装置等。

设计时需要考虑电气系统的稳定性和可靠性,同时应使得电气控制系统的复杂度尽可能小。

3. 电磁离合器设计流程电磁离合器的设计流程包括以下几个步骤:3.1 确定设计参数根据实际应用需要,确定输入轴和输出轴的转矩和转速等参数,同时确定电气控制系统的额定电压、电流等参数。

3.2 设计电磁铁根据输入轴和输出轴的参数,计算出所需的电磁铁的参数,包括导体截面积、匝数等。

3.3 计算磁路参数计算磁路参数,包括磁场强度、磁通量等。

根据磁路参数计算输出轴和输入轴的转矩和转速等参数,以确定输出轴和输入轴的设计参数。

3.4 电气部分的设计设计电气控制系统,包括电源、开关、保护装置等。

确定电路设计参数,包括电源的额定电流、电流保险丝的额定电流等。

4. 电磁离合器的性能检测方法电磁离合器的性能检测方法包括静态试验和动态试验。

电磁离合器概述

电磁离合器概述

电磁离合器(Electromagnetic Clutch)电磁离合器定义:在电磁力作用下具有离合功能的离合器。

电磁离合器分类:干式单片电磁离合器干式多片电磁离合器湿式多片电磁离合器磁粉电磁离合器转差式电磁离合器电磁离合器结构和工作原理干式单片电磁离合器:线圈通电时产生磁力吸合“衔铁”片,离合器处于接合状态;线圈断电时“衔铁”弹回,离合器处于分离状态。

干式多片/湿式多片电磁离合器:原理同上,另外增加几个摩擦付,同等体积转矩比干式单片电磁离合器大,湿式多片电磁离合器工作时必须有油液冷却和润滑。

磁粉离合器:在主动与从动件之间放置磁粉,不通电时磁粉处于松散状态,通电时磁粉结合,主动件与从动件同时转动。

优点:可通过调节电流来调节转矩,允许较大滑差。

缺点:较大滑差时温升较大,相对价格高转差式电磁离合器:离合器工作时,主、从部分必须存在某一转速差才有转矩传递。

转矩大小取决于磁场强度和转速差。

励磁电流保持不变,转速随转矩增加而剧烈下降;转矩保持不变,励磁电流减少,转速减少得更加严重。

转差式电磁离合器由于主、从动部件间无任何机械连接,无磨损消耗,无磁粉泄漏,无冲击,调整励磁电流可以改变转速,作无级变速器使用,这是它的优点。

该离合器的主要缺点是转子中的涡流会产生热量,该热量与转速差成正比。

低速运转时的效率很低,效率值为主、从动轴的转速比,即η=n2/n1适用于高频动作的机械传动系统,可在主动部分运转的情况下,使从动部分与主动部分结合或分离。

主动件与从动件之间处于分离状态时,主动件转动,从动件静止;主动件与从动件之间处于接合状态,主动间带去从动件转动。

广泛适用于机床、包装、印刷、纺织、轻工、及办公设备中。

电磁离合器一般用于环境温度-20—50%,湿度小于85%,无爆炸危险的介质中,其线圈电压波动不超过额定电压的±5%电磁离合器电磁制动器的9种基本使用方法1.连接与切离动作:驱动部位与起动部位之间安装离合器,则不须停止驱动处,起动处会依必要反应做连接与切离的动作.2.保持制动:为了维持惯性负荷、紧急状况、作业途中时的机器中断而使用制动器.3. 变速:作业途中时有相互转换速度的情形、此时使用离合器、则不须关闭驱动处即可变速.4. 正反转:负荷点的正反转切换时、配合离合器使用则驱动外只要顺向回转即可.5. 高频运转:在快速循环中的断续运转、反复利用马达上的ON、OFF所提供的频度有限、因此使用离合器、使之迅速反应、高精度的制动.6. 位置推算:停留于测定位置或定量的传送都须仰赖高精度定位装置、使用离合器便能达到定位或定量功能.7. 寸动:机械开始作动与位置接合时、只须以离合器瞬时作动即可.8. 缓冲起动、制动:减少对负荷的冲击之起动、停止,可调节转速使用,但如发热过大、应把滑差的时间缩短.变速寸动定位停止.分度高频度运转过负荷保护缓冲起动.停止链接.切离正反转制动.保持使用注意事项●干式电磁离合器使用时禁止加入油脂,否则将导致扭矩下降。

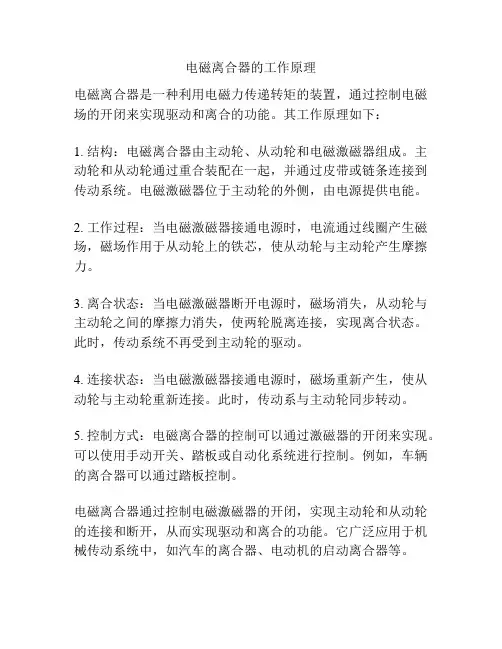

电磁离合器的工作原理

电磁离合器的工作原理

电磁离合器的工作原理
电磁离合器是一种利用电磁力传递转矩的装置,通过控制电磁场的开闭来实现驱动和离合的功能。

其工作原理如下:
1. 结构:电磁离合器由主动轮、从动轮和电磁激磁器组成。

主动轮和从动轮通过重合装配在一起,并通过皮带或链条连接到传动系统。

电磁激磁器位于主动轮的外侧,由电源提供电能。

2. 工作过程:当电磁激磁器接通电源时,电流通过线圈产生磁场,磁场作用于从动轮上的铁芯,使从动轮与主动轮产生摩擦力。

3. 离合状态:当电磁激磁器断开电源时,磁场消失,从动轮与主动轮之间的摩擦力消失,使两轮脱离连接,实现离合状态。

此时,传动系统不再受到主动轮的驱动。

4. 连接状态:当电磁激磁器接通电源时,磁场重新产生,使从动轮与主动轮重新连接。

此时,传动系与主动轮同步转动。

5. 控制方式:电磁离合器的控制可以通过激磁器的开闭来实现。

可以使用手动开关、踏板或自动化系统进行控制。

例如,车辆的离合器可以通过踏板控制。

电磁离合器通过控制电磁激磁器的开闭,实现主动轮和从动轮的连接和断开,从而实现驱动和离合的功能。

它广泛应用于机械传动系统中,如汽车的离合器、电动机的启动离合器等。

简述电磁离合器的工作原理

简述电磁离合器的工作原理

简述电磁离合器的工作原理电磁离合器是一种常用的机械设备,用于将动力从一个旋转轴传递到另一个旋转轴。

它是通过电磁感应原理来实现的。

在这篇文章中,我们将介绍电磁离合器的工作原理和应用。

一、电磁离合器的概述电磁离合器是一种靠电磁力来传递动力的离合器,它包括行星齿轮、电磁线圈、定子、转子和离合器外壳等部分。

当电磁线圈通电时,行星齿轮组装在定子上的离合器,会将动力传递到转子上,从而实现动力输出。

在电磁感应原理的作用下,通过电磁力,离合器内的转子和外壳是分别连接和分离的。

二、电磁离合器的工作原理电磁离合器的工作原理是基于电磁感应原理的,其过程中需要电源,电磁线圈和转子。

在电磁线圈中流过电流时,会产生一个磁场。

这个磁场会与旋转中的转子相互作用,从而使其发生旋转。

当电源中的电流通过电磁线圈时,电磁力就会产生。

这时,转子和离合器壳体之间的离合器就被吸附在了一起。

转子转动的速度会自动与离合器壳体同步。

这时,电磁离合器就能够完成电力传输,实现旋转的动力输出。

当电源中的电流被切断时,电磁力就会消失,这种离合器就会失去作用。

这时,转子和离合器壳体就会分离,停止动力输出。

三、电磁离合器的应用电磁离合器是一种常用的控制装置,广泛应用于冶金、化工、机械、航空、航天和铁路等领域。

在不同的领域中,电磁离合器的用途也是多种多样的,如:1、钢铁冶金设备:用于控制各种设备的启停和剥离负载。

2、化工设备:用于控制混合器和搅拌机的启停和正反转。

3、风电设备:用于控制旋转风轮加速度,在控制系统中充当瞬时换挡器。

4、汽车行业:用于控制无级变速器、制动器、离合器等设备的运行。

电磁离合器是一种常用的传动设备,其能够完成动力传输和启停控制等功能。

在不同的领域和行业中,电磁离合器的作用都是十分重要的。

四、电磁离合器的优势和缺点1、优势:(1)电磁离合器具有动力传递的快速性和高效率,因此其在工业生产中被广泛应用。

(2)电磁离合器在不同的领域和行业中都能够起到不同的作用,具有广泛的适用性。

电磁离合器的工作原理

电磁离合器的工作原理

电磁离合器的工作原理电磁离合器(EMC)是一种广泛用于控制和断开电力系统中的电源的设备。

它通常是用于断开在特定电压水平下的低电平的负载,以防止发生短路,从而保护负载和电源系统。

它们也可以用来控制电源,例如当电源发生故障时,它们可以断开电源,以防止发生不必要的危险情况。

电磁离合器通常由两个主要部件组成,即磁铁和线圈。

磁铁与线圈之间的空气空间可以由连接到一起的电缆控制,从而控制电源的断开或连接。

两个部件之间的空气空间越小,操作越频繁,因此,它可以用于需要高频繁操作的系统中。

当被施加于电磁离合器的电源上是一个低电压时,磁铁会被吸引到线圈中,关闭空气空间。

这时,电源将被断开,禁止电流流向负载。

当施加于电磁离合器的电压达到一定水平时,磁铁将不再被线圈吸引,这样,空气空间将打开,允许电流流向负载,从而恢复电源连接。

此外,电磁离合器还具有一些其他优点,例如,它可以有效地控制电流,防止短路和故障,并降低电力系统中的断路器数量和同步逻辑控制设备。

电磁离合器也可以用作电能调度、防止快速开关跳闸、保护电力系统的设备和防止热故障的措施。

当电磁离合器用作电能调度设备时,它可以精确地调整负载的电压和电流水平,从而提高能源的利用率和效率。

通用的电磁离合器工作原理是由输入电源控制的,它可以以持续的方式断开和连接电源,从而达到调节电压和功率的目的。

另一种特殊的工作原理是由外部控制信号控制的,这种信号可以控制电磁离合器断开或连接负载。

总之,电磁离合器是一种重要的电源控制设备,它可以有效地防止短路、控制电源、调节电压和提供高频繁操作。

电磁离合器也可以用于电能调度、保护电力系统的设备和防止热故障的措施。

因此,电磁离合设备是电气系统和工业自动化中不可或缺的一部分。

电磁离合器控制原理

电磁离合器控制原理

电磁离合器控制原理
电磁离合器是一种能够实现传动装置的分离和联接的机械传动装置,广泛应用于各种工业自动化设备中。

其控制原理主要包括以下几个方面:
1.电磁离合器的基本结构及工作原理:电磁离合器由驱动器、定子、转子和磁芯等组成。

当驱动器通电时,将产生磁场,使磁芯中的铁磁材料磁化,从而使转子受到磁吸力,实现传动。

2.电磁离合器的控制方法:常用的电磁离合器控制方法有电压控制和电流控制两种。

其中,电压控制是通过改变电源电压的大小和频率来改变电磁离合器的转矩和转速,电流控制则是通过改变电流的大小和方向来调整转矩和转速。

3.电磁离合器的特点和应用:电磁离合器具有传动效率高、响应速度快、结构简单等优点,被广泛应用于各种机械传动装置中,如风机传动、水泵传动、输送机传动等。

4.电磁离合器的维护和保养:在使用电磁离合器时,需要注意其维护和保养,以确保其正常运行。

常见的维护方法包括定期检查电磁离合器的电气连接、清洁电磁离合器表面、检查传动轴和轴承的状态等。

总之,了解电磁离合器的控制原理对于工业自动化设备的设计和维护具有重要的意义。

- 1 -。

简述电磁离合器的组成

简述电磁离合器的组成

简述电磁离合器的组成
电磁离合器是一种利用电磁原理实现传动的机械装置,广泛应用于各种机械设备和工业生产中。

其主要组成部分包括定子、转子、线圈和摩擦片等。

首先,定子是电磁离合器的固定部分,由铸铁或铝合金制成。

定子内部有一系列定位孔和凸起,用来固定线圈和摩擦片。

定子的外形和尺寸与传动轴相符,通过齿轮传动和螺栓固定在传动轴上。

其次,转子是电磁离合器的旋转部分,由高强度的钢材料制成。

转子的外形和尺寸与定子相符,通过传动轴的齿轮传动和螺栓固定在传动轴上。

当线圈通电时,产生的磁场会使得转子和定子之间产生较大的磁力吸附力,从而实现传动。

线圈是电磁离合器的核心部分,由铜线绕制而成。

线圈的数目和绕制方式根据不同的传动需求而不同。

当线圈通电时,会产生一个磁场,将转子和定子吸附在一起。

线圈的电压和电流大小直接影响到电磁离合器的传动效率和寿命。

最后,摩擦片是电磁离合器的摩擦部分,由炭化硅、铜和钢材料制成。

摩擦片用于传递和调节转速,通过与转子的摩擦力来实现传动。

摩擦片和定子之间的间隙可以通过调整螺栓来控制,以达到最佳的传动效
果。

总的来说,电磁离合器具有结构简单、传动效率高、操作方便等特点,被广泛应用于各种机械设备和工业生产中。

电磁离合器介绍精品PPT课件

电磁离合器介绍精品PPT课件
电磁离合器拆装工艺 怠速自动调整和加速控制装置 空调系统的保护电路 温度控制器结构及拆装 基本与典型电路分析
一、电磁离合器基础知识
1.电磁离合器的功用 一般轿车空调设备的压缩机是由该车发动机通过电磁离合器驱动。其功用是在不需 要使用空调设备的季节或在车厢温度达到规定温度时,电磁离合器可使发动机与压缩机 分离,中断动力传递,而在需要使用空调设备时,电磁离合器又使发动机与压缩机结合, 传递动力。 2.电磁离合器结构及原理 电磁离合器一般安装在压缩机主轴前端,主要由带轮、压板和线圈组成,如图所示。
电磁离合器拆装工艺 怠速自动调整和加速控制装置 空调系统的保护电路 温度控制器结构及拆装 基本与典型电路分析
电磁离合器拆装工艺 怠速自动调整和加速控制装置 空调系统的保护电路 温度控制器结构及拆装 基本与典型电路分析
带轮由发动机曲轴带动并在压缩机前端 转子轴承上空转,压板通过半圆键或花键与 压缩机主轴连接。线圈安装在机壳内。当电 流通过线圈时,产生强磁场,克服片状弹簧 的弹力,使压板和自由转动的带轮吸合成一 体,动力通过带轮、压板、片状弹簧、固定 盘传到压缩机主轴,使主轴旋转。如果电流 截断,则磁场消失。在片状弹簧的作用下, 压板和带轮分离,压缩机停止工作(见图)。
装工艺 怠速自动调整和加速控制装置 空调系统的保护电路 温度控制器结构及拆装 基本与典型电路分析
(4)电磁离合器安装 在安装压缩机电磁离合器前,应擦净压缩机及离合器各个 零件,并用规定型号的润滑剂对轴承润滑。
1)安装电磁线圈,并将压缩机壳体的定位销与电磁线圈上的定位孔对正配合。 2)安装电磁线圈卡环,并使卡环斜面朝外。 3)安装轴承和带轮总成,注意用软金属(铜或铝块)垫在轴承、带轮上,并用锤 子均匀平整地轻轻敲到位,如图所示。

简述电磁离合器的作用和工作原理

简述电磁离合器的作用和工作原理

简述电磁离合器的作用和工作原理电磁离合器是一种常见的传动装置,在许多机械设备中都有广泛应用。

它的主要作用是将电能转化为机械能,实现两个轴之间的传动。

电磁离合器是由驱动部分和从动部分组成的。

驱动部分包括电磁线圈、电源以及控制电路,从动部分则是由输出轴、摩擦片、螺簧等构成。

电磁离合器的工作原理是基于电磁感应和电磁力的作用。

当电源通电时,通过控制电路,电流会流过绕组形成一个磁场,这个磁场会使得驱动部分的摩擦片被电磁力吸引,与从动部分产生压力连接,从而实现传动。

具体的工作过程可以分为三个阶段:连接、滑转和离合。

首先是连接阶段。

当电源通电时,电流会激活电磁线圈产生磁场,这个磁场通过磁力吸引驱动部分的摩擦片,与从动部分连接。

接着是滑转阶段。

在连接状态下,两个部分之间的摩擦会导致发热,使得两个部分之间的接合面变得光滑。

当摩擦面的接触变得光滑之后,电磁线圈的磁场会减弱,从而减小电磁力的作用。

驱动部分和从动部分之间的连接会减弱,摩擦片会开始滑动,导致输出轴的转速慢慢增加。

最后是离合阶段。

当摩擦片滑动到一定程度时,驱动部分和从动部分的接触面几乎完全分离,这使得电磁力完全消失。

在这个阶段,移动部分完全与驱动部分分离,机械能不再传递,传动断开。

电磁离合器具有一些特点和优势。

首先是启动平稳,传递力矩可调。

电磁离合器可以通过控制电流的大小来调整输出轴的转矩大小,从而满足各种应用场合的需求。

其次是反应灵敏,切换迅速。

由于电磁力的作用,电磁离合器可以在短时间内完成离合过程,反应速度非常快。

此外,电磁离合器无摩擦磨损,寿命长,并且结构简单、制造成本低,容易维护。

电磁离合器广泛应用于各种机械设备中,如汽车、飞机、机床等。

在汽车中,电磁离合器用于传递发动机的功率给传动系统,实现驱动轮的转动。

在机床中,电磁离合器用于传递电机的动力给主轴,实现刀具的旋转。

在飞机中,电磁离合器用于实现起落架的收放控制。

总之,电磁离合器是一种通过电磁感应和电磁力作用实现机械能传递的装置。

电磁离合器的组成

电磁离合器的组成

电磁离合器的组成一、电磁离合器的概述电磁离合器是一种利用电磁原理传递动力的装置,广泛应用于各种机械传动系统中。

它通过控制电磁线圈的通断来实现轴承间的动力传递与分离,具有结构简单、使用方便、响应速度快等优点,在工业生产中得到了广泛应用。

二、电磁离合器的组成1. 轴承盖:轴承盖是电磁离合器的外壳,起到支撑和保护内部零部件的作用。

2. 传动轴:传动轴是连接两个轴承的核心部件,其质量和精度直接影响到整个电磁离合器的性能。

3. 固定盘:固定盘是安装在电机上的一个圆形金属片,通过螺栓将其固定在电机上,作为传递动力和转速控制的基础。

4. 摩擦片:摩擦片是安装在固定盘上面并与之相接触的金属片,其作用是通过与转子摩擦产生摩阻力来实现转速控制。

5. 转子:转子是电磁离合器的动力部件,其内部包含了电磁线圈和铁芯等零部件,通过电磁力驱动转子实现轴承间的动力传递。

6. 电磁线圈:电磁线圈是电磁离合器的控制部件,通过通断来控制转子的运动状态。

7. 弹簧:弹簧是连接摩擦片和转子的重要组成部分,其作用是保证摩擦片与转子之间始终保持一定的接触压力。

8. 传感器:传感器是安装在电机上的一个监测装置,用于实时监测电机的运行状态,并将数据反馈给控制系统。

三、电磁离合器的工作原理当通电时,电流通过线圈产生一个强大的磁场,这个磁场会吸引铁芯并使其旋转。

旋转过程中,铁芯会带动摩擦片一起旋转,并产生摩阻力。

这个摩阻力会使固定盘减速或停止旋转。

当断开通电时,由于弹簧的作用,摩擦片与固定盘之间的接触力会减小,使得固定盘重新开始旋转。

四、电磁离合器的应用领域电磁离合器广泛应用于各种机械传动系统中,例如工业生产中的输送带、卷筒机、风扇、泵等设备。

同时,它还被广泛应用于汽车、船舶等交通工具中的变速器和离合器系统中。

简述电磁离合器的作用和工作原理

简述电磁离合器的作用和工作原理

简述电磁离合器的作用和工作原理电磁离合器是一种常见的传动装置,主要作用是实现动力的传递或隔离。

它在汽车、机械设备和工业生产中广泛应用。

接下来,我们将详细介绍电磁离合器的作用和工作原理。

首先,让我们来了解电磁离合器的作用。

电磁离合器可以实现两个轴之间的连接和分离。

当电磁离合器接通电源时,通过磁场吸合,使得两个轴紧密链接在一起,动力可以传递。

当电磁离合器断电时,磁场消失,两个轴之间的连接被切断,动力无法传递,即实现离合作用。

接下来,让我们了解电磁离合器的工作原理。

电磁离合器主要由外壳、固定端、旋转端、螺旋弹簧、离合片、摩擦片和电磁线圈等组成。

当电磁离合器接通电源时,电磁线圈会产生磁场,通过吸引离合片上的铁芯,使得离合片与摩擦片紧密贴合,实现轴的连接。

而当电磁离合器断电时,磁场消失,螺旋弹簧的作用下,离合片与摩擦片之间的连接被松解,实现轴的分离。

电磁离合器的工作原理可以进一步分为静态工作原理和动态工作原理。

静态工作原理是指电磁离合器在无负载情况下的工作。

在这种情况下,电磁离合器主要通过磁力吸合将两个轴连接起来,实现动力的传递。

而动态工作原理是指电磁离合器在有负载情况下的工作。

在这种情况下,通过离合片与摩擦片的摩擦力来克服负载力矩,并实现动力的传递。

电磁离合器不仅具有连接和隔离的功能,还具有运动控制和保护的作用。

通过控制电磁离合器的电磁线圈通电时间和断电时间,可以实现对机械设备运动的启停和调速控制。

在汽车中,电磁离合器常用于空调压缩机、发电机和冷风机等设备的启停和负荷控制。

此外,在工业生产中,电磁离合器还可以实现对设备的重载和过载保护,一旦设备负载超过设定阈值,电磁离合器将自动断电,保护设备的正常运行。

综上所述,电磁离合器作为一种常见的传动装置,不仅可以实现动力的传递和隔离,还具有运动控制和保护的作用。

深入了解电磁离合器的作用和工作原理,有助于我们更好地理解和应用这一关键设备。

电磁离合器分类

电磁离合器分类

电磁离合器分类1. 什么是电磁离合器?电磁离合器是一种利用电磁力来传递转矩的装置,广泛应用于各种机械传动系统中。

它通过控制电磁线圈的电流来调节离合器的工作状态,实现传动的连接和断开。

电磁离合器具有结构简单、体积小、传动效率高等优点,因此在工业生产中得到了广泛应用。

2. 电磁离合器的分类根据不同的分类标准,电磁离合器可以分为多种类型。

下面将介绍几种常见的分类方法。

2.1 按工作原理分类根据电磁离合器的工作原理,可以将其分为以下两类:2.1.1 平面电磁离合器平面电磁离合器是最常见的一种类型,也是应用最广泛的一类离合器。

它由两个平行的金属盘组成,分别称为驱动盘和从动盘。

驱动盘通过电机驱动,从动盘则与传动系统相连。

当电磁线圈通电时,产生的磁场会使驱动盘和从动盘之间产生摩擦力,从而实现传动的连接。

断开传动时,只需切断电磁线圈的电流即可。

2.1.2 轴向电磁离合器轴向电磁离合器是一种在轴向方向上工作的离合器。

它由一个固定的外套和一个可转动的内套组成,内套上有一组电磁线圈。

当电磁线圈通电时,内套和外套之间会产生磁力,从而实现传动的连接。

断开传动时,只需切断电磁线圈的电流即可。

2.2 按传动方式分类根据电磁离合器的传动方式,可以将其分为以下两类:2.2.1 直接传动电磁离合器直接传动电磁离合器是将驱动盘和从动盘直接连接在一起的离合器。

它的传动效率较高,但传动比较粗糙,适用于对传动要求不高的场合。

2.2.2 齿轮传动电磁离合器齿轮传动电磁离合器是通过齿轮传动来实现传动的连接和断开的离合器。

它的传动比较平稳,适用于对传动要求较高的场合。

2.3 按应用领域分类根据电磁离合器的应用领域,可以将其分为以下几类:2.3.1 汽车电磁离合器汽车电磁离合器广泛应用于汽车的传动系统中,用于实现发动机和变速器之间的传动连接和断开。

它具有结构紧凑、重量轻、响应速度快等优点,能够提高汽车的驾驶性能和燃油经济性。

2.3.2 工业电磁离合器工业电磁离合器主要应用于各种机械设备中,用于实现传动系统的连接和断开。

简述电磁离合器工作原理

简述电磁离合器工作原理

简述电磁离合器工作原理电磁离合器是一种普遍应用于机械传动系统中的设备,它能够通过电磁作用实现传动轴的连接与断开。

其工作原理主要依靠电磁力的作用,下面将详细介绍电磁离合器的工作原理。

电磁离合器由两个主要部分组成:驱动部分和传动部分。

驱动部分包括电磁线圈和电源,传动部分包括外壳、输入轴和输出轴。

当电磁线圈通电时,会产生磁场,这个磁场能够控制传动部分的连接与断开。

电磁离合器的工作过程可以分为三个阶段:连接、工作和断开。

在连接阶段,电磁线圈通电,产生的磁场会吸引传动部分的输入轴和输出轴,使它们紧密地连接在一起。

这样,输入轴的动力就会传递给输出轴,实现传动。

在工作阶段,电磁线圈继续通电,保持磁场的强度,使得输入轴和输出轴保持连接状态。

在这个阶段,输入轴的动力会通过电磁离合器传递给输出轴,实现传动效果。

在断开阶段,电磁线圈断电,磁场消失,输入轴和输出轴断开连接。

这样,输入轴的动力就不会再传递给输出轴。

电磁离合器能够通过电磁作用实现连接和断开的控制,这主要是通过电磁线圈的通电和断电来实现的。

当电磁线圈通电时,会产生磁场,这个磁场能够吸引传动部分的输入轴和输出轴,使它们连接在一起。

当电磁线圈断电时,磁场消失,输入轴和输出轴断开连接。

电磁离合器的工作原理基于电磁力的作用,其主要优点是传动效果可靠,连接和断开过程迅速。

同时,由于电磁离合器的控制是通过电磁线圈的通电和断电来实现的,因此可以很方便地实现自动化控制。

这使得电磁离合器在各种机械传动系统中得到了广泛应用。

电磁离合器是一种利用电磁力实现连接和断开的装置,通过电磁线圈的通电和断电来控制传动部分的连接状态。

它具有传动效果可靠、连接和断开迅速、可实现自动化控制等优点。

电磁离合器的工作原理简单而有效,它在各种机械传动系统中发挥着重要作用。

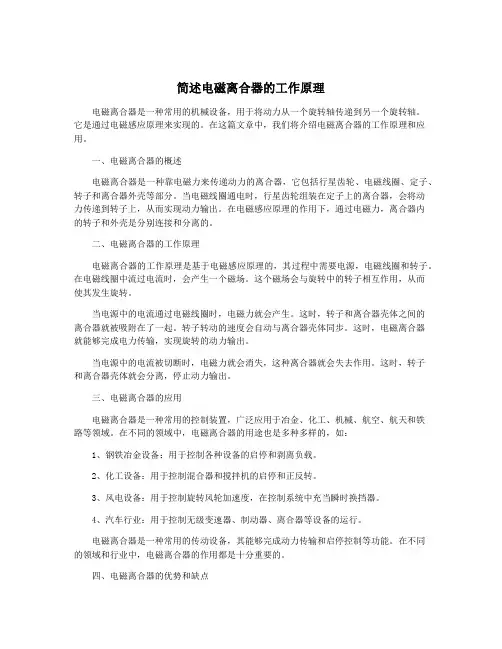

简述电磁离合器工作原理

简述电磁离合器工作原理

简述电磁离合器工作原理电磁离合器是一种利用电磁原理实现传递转矩的机械装置。

它主要由定子、转子和电磁线圈组成,通过电磁作用实现传递动力的目的。

电磁离合器的工作原理是利用电磁感应和电磁力的作用。

当通电时,电磁线圈中产生磁场,磁场会使得转子上的铁芯被吸引,使转子与定子之间产生接触。

这样,通过转子上的铁芯传递的力矩就会传递到定子上,从而实现了动力的传递。

在电磁离合器中,定子是固定的不动部分,而转子则是可旋转的部分。

当电磁线圈通电时,产生的磁场会使得转子上的铁芯被吸引,使转子与定子之间产生接触。

这样,转子上的力矩就会传递到定子上,从而实现了动力的传递。

电磁离合器的工作过程可以分为两个阶段,即接合阶段和分离阶段。

在接合阶段,当电磁线圈通电时,磁场会使得转子上的铁芯被吸引,转子与定子之间产生接触,动力得以传递。

在分离阶段,当电磁线圈断电时,磁场消失,转子上的铁芯失去吸引力,转子与定子之间的接触消失,动力传递停止。

电磁离合器具有结构简单、体积小、重量轻、传递效率高等优点。

它广泛应用于各种机械设备中,如汽车、电动机、工程机械等。

在汽车中,电磁离合器被用于传递发动机的动力到变速器上,从而实现换挡操作。

在电动机中,电磁离合器可以用于启动和停止电动机,以及实现正反转等功能。

在工程机械中,电磁离合器可以用于控制各种执行机构的运动。

总结起来,电磁离合器通过利用电磁感应和电磁力的作用,实现了动力的传递。

它的工作原理简单明了,结构紧凑,具有传递效率高的优点。

通过电磁离合器,可以实现各种机械设备的动力传递和控制。

随着科技的不断发展,电磁离合器在各个领域的应用将会越来越广泛。

24v电磁离合器原理

24v电磁离合器原理

24v电磁离合器原理
1.什么是24v电磁离合器
24v电磁离合器是一种电磁装置,可以将电信号转换为机械运动,广泛应用于各种机械和自动化控制系统中。

它的主要作用是实现传动和分离的功能,可以实现控制机器设备的启动和停止。

2.24v电磁离合器的工作原理
24v电磁离合器的工作原理是基于电磁感应现象,由电磁铁和离合器两部分组成。

电磁铁内部有一个线圈和一个铁芯,通电时会产生磁场,磁场会吸引铁芯,使其向电磁铁内部移动,同时离合器也会受到影响,使其实现传动。

当电磁铁断电时,铁芯会脱离电磁铁,离合器也会分离,从而实现停止。

3.24v电磁离合器的优点
24v电磁离合器具有以下优点:
1.可靠性高:由于其简单的结构和工作原理,可以长时间稳定运行。

2.灵活性强:24v电磁离合器可以与不同的机械和控制系统配合使用,发挥其传动和分离的功能。

3.能耗低:电磁离合器在操作时只需传递短暂的电信号,不需要持续供电,因此能耗很低。

4.24v电磁离合器的应用
由于24v电磁离合器具有高可靠性、灵活性强、低能耗等优点,广泛应用于各种机械和自动化控制系统中,如:
1.工业机器设备:如冲床、压力机、钻床、铣床等机械和自动化生产线等。

2.交通运输设备:如火车、自行车等交通设备中的控制系统。

3.空调、照明等家用电器中的控制系统。

总之,24v电磁离合器作为一种重要的电磁装置,已经越来越多地被应用于各种机械和自动化控制系统中,起到了至关重要的作用。

电磁离合器工作原理

电磁离合器工作原理

电磁离合器工作原理
电磁离合器是一种利用电磁作用产生摩擦力来传递动力的装置。

它主要由激磁线圈、转子、定子和摩擦片等组成。

1. 工作原理:电磁离合器的工作原理基于电磁感应。

当激磁线圈通电时,产生一个磁场,磁场使得转子上的铁芯被磁化。

同时,摩擦片与转子之间存在一定的摩擦力,使得转子与摩擦片建立起机械联系。

2. 工作过程:当电磁离合器的激磁线圈通电时,磁场使得转子上的铁芯被磁化,转子与摩擦片之间的摩擦力增加。

在此情况下,转动输入轴,即转子的转动将被传递到输出轴。

当激磁线圈断电时,磁场消失,铁芯的磁化也消失,摩擦力减小。

此时转子与摩擦片之间的摩擦力不足以传递动力,输出轴停止转动。

3. 控制原理:电磁离合器的控制原理是通过控制激磁线圈的通断来实现。

通电时,离合器工作;断电时,离合器停止工作。

通过控制激磁线圈的通电时间和断电时间的长短,可以控制离合器的工作时间和停止时间。

总的来说,电磁离合器利用电磁感应原理,通过激磁线圈的通断控制,实现传递动力的目的。

它在机械传动系统中起到重要作用,可以实现输入轴和输出轴之间的无接触传递。

这种传动方式具有灵活、可靠、无摩擦磨损等优点,广泛应用于汽车、机床、工程机械等领域。

简述电磁离合器的作用

简述电磁离合器的作用

简述电磁离合器的作用电磁离合器是一种装置,其作用是调节供应电源,以保护电气设备免受意外损坏。

电磁离合器可以作为检测器,用于发现线路故障,以防止损坏设备,避免因故障而触发安全措施。

它还可以用于接线盒的自动控制,以控制设备的转换状态,以实现电机和线路的智能切换。

电磁离合器有多种类型,如三相磁离合器、普通磁离合器、电磁离合继电器和智能磁离合器等,它们的结构和功能各不相同,因为它们的运行原理也不同。

三相电磁离合器也称为接触器,它是一种两端有三相电源供电的电气自动切换装置,用于检测线路电流大小及开关状态,并自动地控制电源的供应。

它的功能是保护电气设备的安全,以及自动检测机器故障,以确保系统的安,并且可以作为避雷器提供保护,以防止电线因遭受闪电而被损坏。

普通电磁离合器是一种单端调节器,用于控制电动机的转速和电流,它可以调节和控制电流大小,从而调节电动机的转速。

它也可以用于控制设备的开关状态,可以在一定的电流范围内调节控制,以减少噪音和热量积聚,保护电动机的安全运行。

电磁离合继电器的作用是控制电动机的开关状态,以及控制电气设备的自动启动和停止。

它使用有线远程控制,可以实现电气设备的智能控制,减少操作的复杂度,更加安全可靠。

此外,它也可以用于检测和过载报警,防止电机因超负荷而损坏。

最后,智能电磁离合器可以用于智能电力设备的控制,这种电磁离合器可以根据现场环境和设备设定的参数,自动调节电机的运行状态,控制电源状态,防止电机烧坏。

综上所述,电磁离合器是一种重要的电气设备,它可以调节供应电源,保护电气设备免受意外损坏。

它的作用是控制电动机的转速和电流,调节控制电源的转换状态,以及检测和过载报警,减少噪音和热量,保护机器安全运行,避免因故障而触发安全措施。

另外,它还可以用作智能电力设备的控制,以保证电气设备的正常运行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电磁离合器(Electromagnetic Clutch)电磁离合器定义:在电磁力作用下具有离合功能的离合器。

电磁离合器分类:干式单片电磁离合器干式多片电磁离合器湿式多片电磁离合器磁粉电磁离合器转差式电磁离合器电磁离合器结构和工作原理干式单片电磁离合器:线圈通电时产生磁力吸合“衔铁”片,离合器处于接合状态;线圈断电时“衔铁”弹回,离合器处于分离状态。

干式多片/湿式多片电磁离合器:原理同上,另外增加几个摩擦付,同等体积转矩比干式单片电磁离合器大,湿式多片电磁离合器工作时必须有油液冷却和润滑。

磁粉离合器:在主动与从动件之间放置磁粉,不通电时磁粉处于松散状态,通电时磁粉结合,主动件与从动件同时转动。

优点:可通过调节电流来调节转矩,允许较大滑差。

缺点:较大滑差时温升较大,相对价格高转差式电磁离合器:离合器工作时,主、从部分必须存在某一转速差才有转矩传递。

转矩大小取决于磁场强度和转速差。

励磁电流保持不变,转速随转矩增加而剧烈下降;转矩保持不变,励磁电流减少,转速减少得更加严重。

转差式电磁离合器由于主、从动部件间无任何机械连接,无磨损消耗,无磁粉泄漏,无冲击,调整励磁电流可以改变转速,作无级变速器使用,这是它的优点。

该离合器的主要缺点是转子中的涡流会产生热量,该热量与转速差成正比。

低速运转时的效率很低,效率值为主、从动轴的转速比,即η=n2/n1适用于高频动作的机械传动系统,可在主动部分运转的情况下,使从动部分与主动部分结合或分离。

主动件与从动件之间处于分离状态时,主动件转动,从动件静止;主动件与从动件之间处于接合状态,主动间带去从动件转动。

广泛适用于机床、包装、印刷、纺织、轻工、及办公设备中。

电磁离合器一般用于环境温度-20—50%,湿度小于85%,无爆炸危险的介质中,其线圈电压波动不超过额定电压的±5%电磁离合器电磁制动器的9种基本使用方法1.连接与切离动作:驱动部位与起动部位之间安装离合器,则不须停止驱动处,起动处会依必要反应做连接与切离的动作.2.保持制动:为了维持惯性负荷、紧急状况、作业途中时的机器中断而使用制动器.3. 变速:作业途中时有相互转换速度的情形、此时使用离合器、则不须关闭驱动处即可变速.4. 正反转:负荷点的正反转切换时、配合离合器使用则驱动外只要顺向回转即可.5. 高频运转:在快速循环中的断续运转、反复利用马达上的ON、OFF所提供的频度有限、因此使用离合器、使之迅速反应、高精度的制动.6. 位置推算:停留于测定位置或定量的传送都须仰赖高精度定位装置、使用离合器便能达到定位或定量功能.7. 寸动:机械开始作动与位置接合时、只须以离合器瞬时作动即可.8. 缓冲起动、制动:减少对负荷的冲击之起动、停止,可调节转速使用,但如发热过大、应把滑差的时间缩短.变速寸动定位停止.分度高频度运转过负荷保护缓冲起动.停止链接.切离正反转制动.保持使用注意事项●干式电磁离合器使用时禁止加入油脂,否则将导致扭矩下降。

●电磁离合器安装前必须清洗干净,去除防锈脂及杂物。

●电磁离合器可同轴安装,也可以对轴安装,轴向必须固定,主动部分与从动部分均不允许有轴向窜动,对轴安装时,主动部份与从动部份轴之间同轴度应不大于0.1mm。

●湿式电磁离合器工作时,必须在摩擦片间加润滑油,润滑方式采用(1)分浇油润滑;(2)油浴润滑,其浸入油中的部分约为离合器体积的5倍;(3)轴心供油润滑,在高速和高频动作时应采用轴心供油方法。

●牙嵌式电磁离合器安装时,必须保证端面齿之间有一定间隙,使空转时无磨齿现象,但不得大于δ值。

●电磁离合器及制动器为B级绝缘,正常温升40℃。

极限热平衡时的工作温度不允许超过100℃,否则线圈与摩擦部分容易发生破坏。

●电源及控制线路,离合器电源为一般为直流24伏(特殊定货除外)。

它由三相或单相交流电压经降压和全波整流得到,无稳压及滤波要求,电源功率要大于电磁离合器额定功率1.5倍以上。

使用半波整流电源必须加装续流二极管。

电磁离合制动器简易选用与计算:1. 根据电动机的功率和电磁离合器轴上的转速来决定所需要选用电磁离合器的力矩大小。

M=973xP/nM :电磁离合器力矩(Kg m ). P :电动机功率(KW ) n:电磁离合器转速(r.p.m ) 可由以上计算公式来选定离合(制动)器的大小。

2.安全系数:由于机械特性不同,受负载、惯量、频率、转速、时间等因素影响,必须充分地考虑安全系数,所以当正确计算(项1)选定(项2)离合器力矩大小后要根据不同机械特点乘以安全系数。

请参照表安全系数(表)原动机种类及机械种类 电动机 内燃机 特性要求小型机械:打包机、办公机、医疗机等 1.5-1.8 2.4-2.9 负载不变惯量低频率低中型机械:车、铣床及纺织机、印刷机、包装机木工机等1.8-2.0 2.8-3.4 负载不便惯量较低,频率较高 重型机械:剪切机、轧钢机、钻床、造纸机等 2.5-3 3.5-5.5 冲击负载、高频动作当电磁离合(制动)器负载加速时,其动摩擦力矩必须大于机械负载力矩与加速力矩之和,静摩擦力矩必须大于负载转动时的力矩,为此在选定时请参考用户简易选用栏计算力矩乘安全系数即为合理力矩.3. 发热:电磁离合(制动)器的发热是由相互摩擦时产生,它是主要发热源其次是空载力矩和线圈功率产生的,所以当用户发现该产品出现过热现象是时要及时分析原因,往往由于热量散发不良,造成力矩的下降,导致线圈的烧损.一般情况只要选用合理力矩的产品温度不超过线卷允许E 级绝缘等级要求,不会出现上述情况.但在高频功合下连续运行,因累计热量散发不出可能造成误动作现象。

这时要提高选用力矩值较大等级产品。

二、力矩容量的选定验算摩擦力矩包括动力距和静力矩,要根据负载使用情况选定。

单凭原动机力矩计算非常 危险,应综合考虑。

通常根据电动机的功率和离合器轴上的转速来决定所需要选用离合器的力矩大小。

一般按 公式计算。

M=P*975/nM :离合器力矩(Kg m ). P :电动机功率(KW )n:离合器转速(Ypm )由上述计算公式来选定离合(制动)器的大小:(例)电动机功率P=7.5Kw,离合器轴转速n=1750YPM 时,离合器的扭矩M=4.18Kgm。

由于不同机械特性的要求不同,受负载、惯量、频率、转速、时间等因素影响,必须充分地考虑安全系数,所以当正确选定离合器力矩大小后要根据不同机械特点适当扩大离合器力矩,请参照表2查取 原 动 机 种 类机 械 种 类电动机 内燃机 特 性 要 求 小型机械:打包机、办公机、医疗机等 1.5~1.8 2.4~2.9负载不变惯量低频率低 中型机械:车、铣床及纺织机、印刷机、包装机木工机等1.8~2.0 2.8~3.4 负载不便惯量较低,频率较高重型机械:剪切机、轧钢机、钻床、造纸机等 2.5~3 3.5~5.5 冲击负载、高频动作产品结构的选择:在选用电磁离合(制动)器时,因使用条件不同,所需要的离合(制动)器的结构也不同,为了决定机构的形式,用户还必须注意产品的特性,根据用户不同,选择如下参数说明,以供参数。

(1)结合功与制动功(最大一次结合功为寿命概念)。

当结合加速时当制动减速时符号说明:Ee:加速时结合功En:制动时结合功GD :转动惯量动摩擦力矩M1:f负载力矩n:离合器轴转速(YPm)电磁离合器力矩与时间过渡曲线符号说明:Md:动态摩擦力矩(相对滑差过程)Mj:静态摩擦力矩(没有相对滑差)Mf:负载力矩Ta:衔铁移动时间(电压接通到压紧)(sec)Tw:趈立时间Te:同步时间(sec)Tj: 接通时间(当力矩上升到90%时)(sec)Td:断开时间(当力矩下降到10%)(sec)TH:释放时间(sec)离合器的接通时间Te=Ta+Tw (sec)制动器的制动时间Tb=Ta+Tac (sec)离合器实际结合时间制动器实际结合时间(3)力矩的计算:在离合(制动)器驱动从动轴加速时力矩符号说明:F: 削力或进给驱动下工件重(Kg)滑动摩擦系数()V: 工件速度(m/min)n: 离合(制动)器轴的转速(ypm): 机床效率当离合(制动)器负载加速时,其动摩擦力矩必须大于机械负载力矩与加速力矩之和,静摩擦力矩必须大于负载转动时的力矩,为此在选定时请参考用户简易选用栏计算力矩乘安全系数即为合理力矩.(4) 发热:离合(制动)器的发热是由相互摩擦时产生,它是主要发热源其次是空载力矩和线圈功率产生的,所以当用户发现该产品出现过热现象是时要及时分析原因,往往由于热量散发不良,造成力矩的下降,导致线圈的烧损.一般情况只要选用合理力矩的产品温度不超过线卷允许E级绝缘等级要求,不会出现上述情况.但在高频功合下连续运行,因累计热量散发不出可能造成误动作现象。

这时要提高选用力矩值较大等级产品。

(5) 力矩动作过渡曲线下面表示湿式电磁离合器动作特性(面1)干式电磁离合器动作特性(面2)。

当电磁离合器通电加压时,激磁电流沿着线圈的电和电阻来决定曲线,他是按照指数函数递增,此时激磁电流达到规定值时,磁轭(线圈体)产生闭合磁通,把衔铁与摩擦片吸引出现平稳力矩即为动力矩,当从动速度与主动速同步时,出现峯值即与静力矩,此时负载从启动到加速达到同步速度完成结合过程。

断开激磁电流后磁通逐渐衰减通过自身的脱开装置或离心作用。

把摩擦片和衔铁脱开力矩逐渐消失。

湿式电磁离合器特性曲线干式电磁离合器特性曲线注:n:主轴转速(rpm):从动轴转速(rpm)U:直流额定电压7 I:激磁电流(A M:力矩(kgm)。
