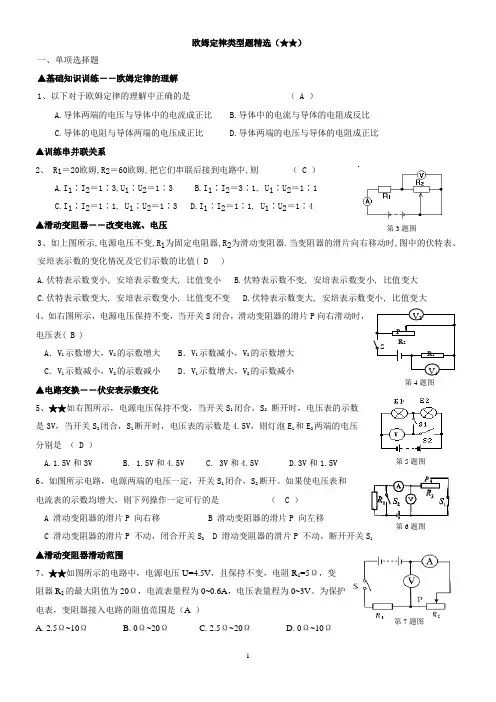

欧姆定律计算题精选 有答案
欧姆定律类型题精选（★★）一、单项选择题▲基础知识训练――欧姆定律的理解1、以下对于欧姆定律的理解中正确的是（ A ）A.导体两端的电压与导体中的电流成正比B.导体中的电流与导体的电阻成反比C.导体的电阻与导体两端的电压成正比D.导体两端的电压与导体的电阻成正比▲训练串并联关系2、 R1＝20欧姆,R2＝60欧姆,把它们串联后接到电路中,则（ C ）A.I1∶I2＝1∶3,U1∶U2＝1∶3B.I1∶I2＝3∶1, U1∶U2＝1∶1C.I1∶I2＝1∶1, U1∶U2＝1∶3D.I1∶I2＝1∶1, U1∶U2＝1∶4▲滑动变阻器――改变电流、电压3、如上图所示,电源电压不变,R1为固定电阻器,R2为滑动变阻器.当变阻器的滑片向右移动时,图中的伏特表、安培表示数的变化情况及它们示数的比值( D )A.伏特表示数变小, 安培表示数变大, 比值变小B.伏特表示数不变, 安培表示数变小, 比值变大C.伏特表示数变大, 安培表示数变小, 比值变不变D.伏特表示数变大, 安培表示数变小, 比值变大4、如右图所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，电压表( B )A．V1示数增大，V 2的示数增大 B．V1示数减小，V2的示数增大C．V1示数减小，V2的示数减小 D．V1示数增大，V2的示数减小▲电路变换――伏安表示数变化5、★★如右图所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表的示数是3V，当开关S2闭合，S1断开时，电压表的示数是4.5V，则灯泡E1和E2两端的电压分别是（ D ）A.1.5V和3VB. 1.5V和4.5VC. 3V和4.5VD.3V和1.5V6、如图所示电路，电源两端的电压一定，开关S1闭合，S2断开。
如果使电压表和电流表的示数均增大，则下列操作一定可行的是（ C ）A 滑动变阻器的滑片P 向右移B 滑动变阻器的滑片P 向左移C 滑动变阻器的滑片P 不动，闭合开关S2D 滑动变阻器的滑片P 不动，断开开关S1▲滑动变阻器滑动范围7、★★如图所示的电路中，电源电压U=4.5V，且保持不变，电阻R1=5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。
欧姆定律最简单零基础计算练习15题 含答案
试卷主标题姓名：__________ 班级：__________考号：__________一、计算题（共5题）1、如图所示，R1=15Ω，开关闭合后电流表的示数是0.2A，电压表的示数是6V，求：（1）R2的电阻值；（2）R1的两端的电压U1；（3）电源电压．2、如图所示，电源电压U=3V，已知L1的电阻分别为R1=10Ω，电流表A的数为0.2A，求:（1）L1两端的电压U1（2）电压表的示数（3）L2的电阻R23、如图所示，电源电压为12V，开关闭合后两灯均发光，电流表A2的示数为2A，通过L1的电流为3A。
求：的示数是多少？(1)A1两端的电压（即V的示数）是多少？(2)电灯L14、如图所示电路，电源电压为6V且保持不变，R的阻值为10Ω．开关S闭合时，电压表示1数为4V．求：的电流；（1）通过R1（2）电阻R的阻值．25、如图10所示，电源电压为6V。
闭合开关S，电压表V1示数为4V，电流表示数为0.4A．求：(1）电压表V2的示数；(2 )R1、R2的阻值．============参考答案============一、计算题1、（1）30Ω；（2）3V；（3）9V．【分析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）根据欧姆定律求出电阻R1两端的电压；（2）根据欧姆定律求出电阻R2的阻值；（3）根据串联电路的电压特点求出电源电压．【详解】由电路图可知,R1与R2串联,电压表测R2两端的电压，电流表测电路中的电流．(1)由I＝可得电阻R2的阻值:R2＝＝30Ω；（2）电阻R1两端的电压： U1＝IR1＝0.2A×15Ω＝3V；(3)因串联电路中总电压等于各分电压之和，所以，电源的电压： U＝U1+U2＝3V+6V＝9V.2、 2V 1V 5Ω【详解】由电路图可知,灯泡L1与L2串联,电压表测L2两端的电压，电流表测电路中的电流．(1) L1两端的电压U1＝IR1＝0.2A10Ω＝2V;(2) L1与L2串联, 电源电压U＝3V, 因串联电路中总电压等于各分电压之和，所以L2的电压U2＝U U＝3V2V＝1V, 即电压表的示数为1V；（3）由I＝可得L2的电阻R2＝＝5Ω.3、 (1) 5A；(2) 12V 【解析】(1)由电路图可知，两灯并联，A1测干路中的电流，A2测L2支路电流，A2的示数为2A，所以通过L2的电流为2A，由并联电路的电流特点可得，A1的示数：I=I1+I2=3A+2A=5A(2)图中电压表测L1两端电压，由并联电路的电压特点可得，L1两端的电压U1=U=12V答：(1)A1的示数是5A；(2)电灯L1两端的电压是12V。

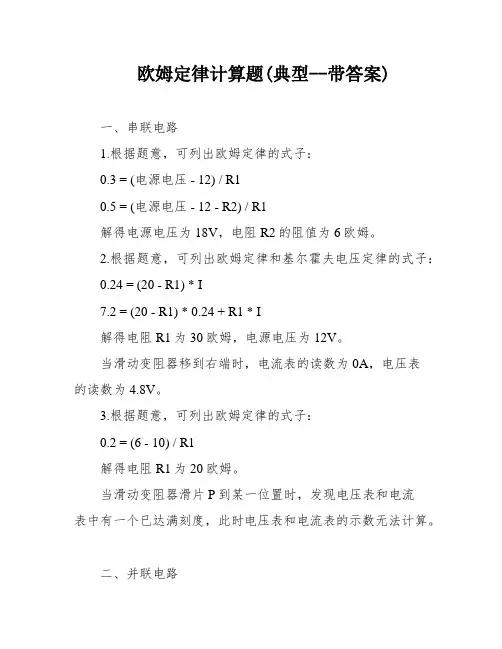

欧姆定律计算题(典型--带答案)
欧姆定律计算题(典型--带答案)一、串联电路1.根据题意，可列出欧姆定律的式子：0.3 = (电源电压 - 12) / R10.5 = (电源电压 - 12 - R2) / R1解得电源电压为 18V，电阻R2的阻值为 6欧姆。
2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.24 = (20 - R1) * I7.2 = (20 - R1) * 0.24 + R1 * I解得电阻R1为 30欧姆，电源电压为 12V。
当滑动变阻器移到右端时，电流表的读数为 0A，电压表的读数为 4.8V。
3.根据题意，可列出欧姆定律的式子：0.2 = (6 - 10) / R1解得电阻R1为 20欧姆。
当滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数无法计算。
二、并联电路1.根据题意，可列出基尔霍夫电流定律和欧姆定律的式子：12 / (10 + R2) = I112 / (L1 + R2) = I2I1 + I2 = 12 / 7.5解得灯泡L2的电阻为 5欧姆，灯泡L1和L2中通过的电流为 0.8A，干路电流为 1.6A。
2.根据题意，可列出欧姆定律的式子：6 / R1 = 14.5 / (R1 + R2) = 1.5解得灯泡L1的电阻为6欧姆，灯泡L2的电阻为3欧姆。
三、取值范围1.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.5 = 36 / (R1 + 24)R1 = 48欧姆电流表最大读数为 0.6A，故 R2 最小为 6欧姆。
当 R2 取最小值时，电压表的读数为 9V。
2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.6 = (4.5 - R1) / R23 = 4.5 - R1 - 3R2解得滑动变阻器R2的变化范围为 0~3.5欧姆，当R2为8欧时，电流表的示数为 0.3A，电压表的示数为 2.4V。
四、电路变化题题目中未给出具体的电路图和问题，无法进行改写和解答。

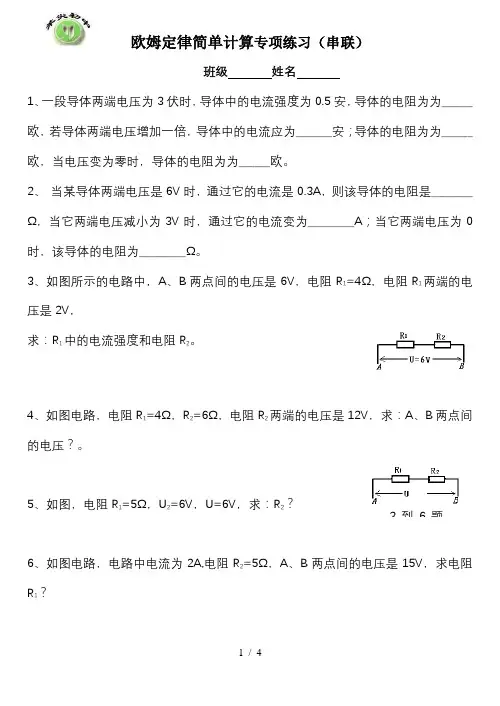

欧姆定律简单计算专项练习(串、并)
欧姆定律简单计算专项练习（串联）班级姓名1、一段导体两端电压为3伏时，导体中的电流强度为0.5安，导体的电阻为为______欧，若导体两端电压增加一倍，导体中的电流应为_______安；导体的电阻为为______欧，当电压变为零时，导体的电阻为为______欧。
2、当某导体两端电压是6V时，通过它的电流是0.3A，则该导体的电阻是________Ω，当它两端电压减小为3V时，通过它的电流变为_________A；当它两端电压为0时，该导体的电阻为_________Ω。
3、如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。
4、如图电路，电阻R1=4Ω，R2=6Ω，电阻R2两端的电压是12V，求：A、B两点间的电压？。
5、如图，电阻R1=5Ω，U2=6V，U=6V，求：R2？3到6题6、如图电路，电路中电流为2A,电阻R2=5Ω，A、B两点间的电压是15V，求电阻R1？7、电阻R1和R2串联后总电阻为90欧，如果它们两端的总电压为15伏，R1两端的电压为6伏，电阻R1和R2的阻值各是多少？8、将一个R1=20欧姆的定值电阻接入电压恒定的电路中,通过电阻的电流强度I1=2安培，若给电阻R1再串联一个R2=60欧姆的电阻后,再接入原电路中，求通过电阻R1的电流强度是多少?9、一个电铃正常工作时的电流为0.5安，电阻为9欧姆，现把它接入电压为10伏的电路中，为使电铃能正常工作，应____联一个阻值为______欧的电阻。
10、有一电阻为20Ω的电灯，在正常工作时它两端的电压为12V，但是我们手边现有的电源电压是15V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？欧姆定律简单计算专项练习（并联）1．现有阻值分别是2Ω，5Ω，8Ω和20Ω的电阻各一个，要获得4Ω的电阻可以将的电阻联；如果要获得10Ω的电阻，则应将的电阻联．2．如图，若电路两端的电压是9V，I=0．2A，I1=0．15A．求：R1、R2的阻值．3．如图，R1=5Ω，R2=20Ω，已知干路中的电流是0．5A，求电源电压和通过电阻R1的电流．4．如图：R1=10Ω，R2=20Ω，S断开时，电流表的示数为0．6A．求S闭合时电流表的示数．5. 在图电路中，电阻R1的阻值为10Ω．闭合开关S，电流表A l的示数为0.3A，电流表A的示数为0.5A．求：(1)通过电阻R2的电流．(2)电源电压．(3)电阻R2的阻值．6．如图所示的电路中，A1和A2的示数分别是0.5A和1.5A，灯L1的电阻为20Ω，求：（1）电源电压（2）灯L2的电阻7．在图a所示的电路中，当闭合开关L2A2L1A1S··105V2后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别多少？若R1=20Ω，R2=5Ω，电路中的电流多大？a b。

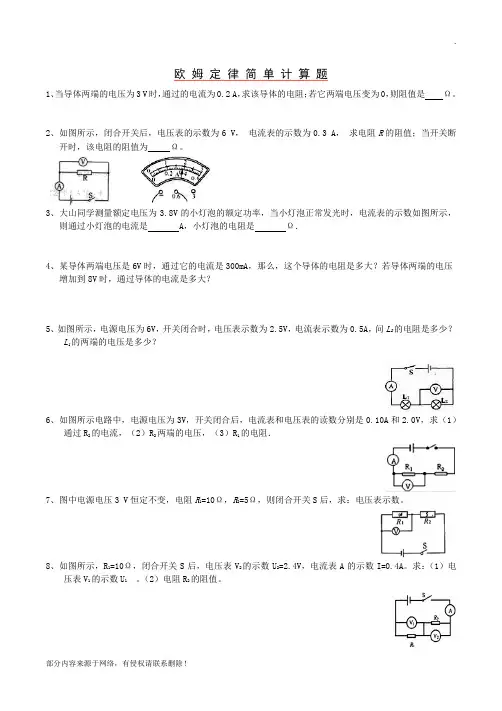

欧姆定律基础计算题
欧姆定律简单计算题1、当导体两端的电压为3 V时，通过的电流为0.2 A，求该导体的电阻；若它两端电压变为0，则阻值是Ω。
2、如图所示，闭合开关后，电压表的示数为6 V，电流表的示数为0.3 A，求电阻R的阻值；当开关断开时，该电阻的阻值为Ω。
3、大山同学测量额定电压为3.8V的小灯泡的额定功率，当小灯泡正常发光时，电流表的示数如图所示，则通过小灯泡的电流是A，小灯泡的电阻是Ω．4、某导体两端电压是6V时，通过它的电流是300mA，那么，这个导体的电阻是多大？若导体两端的电压增加到8V时，通过导体的电流是多大？5、如图所示，电源电压为6V，开关闭合时，电压表示数为2.5V，电流表示数为0.5A，问L2的电阻是多少？L1的两端的电压是多少？6、如图所示电路中，电源电压为3V，开关闭合后，电流表和电压表的读数分别是0.10A和2.0V，求（1）通过R2的电流，（2）R2两端的电压，（3）R1的电阻．7、图中电源电压3 V恒定不变，电阻R1=10Ω，R2=5Ω，则闭合开关S后，求：电压表示数。
8、如图所示，R1=10Ω，闭合开关S后，电压表V2的示数U2=2.4V，电流表A的示数I=0.4A。
求：（1）电压表V1的示数U1。
（2）电阻R2的阻值。
9、某兴趣小组的同学们想制作一个台灯，所用小灯泡的额定电压为27 V，正常发光时灯丝的电阻为90 Ω。
现在只有电压为36 V的电源，为使小灯泡正常发光，应将一个定值电阻与灯泡串联，请你求出该电阻的阻值。
10、今有“2.5V 0.2A”的小灯泡一只，4V电源一个，要使小灯泡正常发光，必须在电路中串联一个多大的电阻？11、有一只标有"24V 0.8A"字样的电灯，把它接人电压36V电路中，若能够正常使用，需串联一个多大的电阻？12、一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应联一个多少Ω的电阻．13、一个小灯泡的电阻是9欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.5伏的电源上能行吗？怎样做才能使这盏灯正常发光？14、如图所示电路，R0=10Ω，电源电压不变，当在电路中再随意串联一个R1=30Ω的电阻时，电流表示数为I1=0.25A，⑴、求电源电压⑵、若要使电流表示数为I2=1.2A，需在右图中如何连接电阻？阻值为多大？15、灯泡L1和L2串联在电路中，加在它们两端的总电压为12V，L1电阻是8Ω，L2两端的电压是4V，求：L1中的电流．16、如图，电源电压为6V，电阻R1为10Ω．闭合开关后，电流表示数为1A，求：R2的阻值和通过R2的电流．17、如图所示，串联在电路中的两个电阻R1和R2，已知R1=10Ω，R2=30Ω,R1两端的电压为U1=2V，根据上述条件，请你求出该电路里的三个物理量。
(完整版)欧姆定律练习题30道
欧姆定律练习题30道欧姆定律计算题练习（基础）1.车床照明灯的电压是36V，电阻为720Ω，求这盏灯正常工作时，通过它的电流为多少？2.一只小灯泡正常发光时的电流是0.5A，灯丝电阻是5Ω，要测量灯泡两端的电压，电压表的量程选用多少伏的？3.在研究导体中的电流与电压的关系实验中，某同学发现当电压表示数为5伏时，电流表示数为0.25安，此时导体的电阻为多大？若电压表示数为6伏时，电流表的示数会变为多少？4. 如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。
5. 如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A，I1=0.4A，求R2的电阻值。
6. 如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。
7.有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。
但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？8. 如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，电流表示数为0.6A，则当K闭合时，电流表的示数为多少？第一部分串联电路15道1.有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，灯泡L1的电阻是20欧姆，求：（1）电路中的总电阻（2）灯泡L2的电阻（3）灯泡L1和L2两端的电压2.有两个灯泡串联在电路中，电路中的电流是0.3安培，电源电压是12伏特，灯泡L1两端的电压是6伏特，求：（1）电路中的总电阻（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大3.有两个灯泡串联在电路中，电路中的电流是0.1安培，灯泡L1两端的电压是3伏特，灯泡L2两端的电压是9伏特，求：（1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压4.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1两端的电压是4伏特，电路的总电阻为60欧姆，求：（1）电源电压（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大5.有两个灯泡串联在电路中，电路中的电流是0.5安培，灯泡L1两端的电压是9伏特，灯泡L2为的电阻6欧姆，求：（1）灯泡L1的电阻（2）灯泡L2两端的电压（3）电源电压6.有两个灯泡串联在电路中，电路中的电流是0.2安培，电路中的总电阻为20欧姆，灯泡L2为的电阻15欧姆，求：（1）L1的电阻（2）灯泡L1和灯泡L2两端的电压（3）电源电压7.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1的电阻为45欧姆，灯泡L2为的电阻15欧姆，求：（1）灯泡L1和灯泡L2两端的电压（2）电源电压（3）电路中的总电阻8.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）两个灯泡的电阻9.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，灯泡L1的电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L2的电阻（4）该电路的总电阻10.有两个灯泡串联在电路中，电源电压是24V，灯泡L1两端的电压为15V，灯泡L2的电阻为20欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L1的电阻（4）该电路的总电阻11.有两个灯泡串联在电路中，电源电压是6V，电路的总电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L1和L2两端的电压12.有两个灯泡串联在电路中，电源电压是12V，灯泡L1的电阻为5欧姆，灯泡L2的电阻为25欧姆，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L1和L2两端的电压13.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为10欧姆，灯泡L1的电阻为5欧姆，求：（1）灯泡L2的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压14.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为12欧姆，灯泡L2的电阻为8欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压15.有两个灯泡串联在电路中，灯泡L1两端的电压3V，灯泡L1的电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压第二部分并联电路15道1.两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)灯泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2.两个灯泡并联在电路中，电源电压为12伏特，总电阻为15欧姆，灯泡L1中通过的电流为0.6安培，求：1)干路电流2)灯泡L2中通过的电流3)灯泡L1和L2的电阻3.两个灯泡并联在电路中，电源电压为3伏特，L1的电阻为20欧姆，L2的电阻为10欧姆，求：1)L1和L2并联后的等效电阻2)灯泡L1和L2中通过的电流3)干路电流4.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为20欧姆，干路电流为0.5安培，求：1)L1和L2并联后的等效电阻2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)L2的电阻5.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为30欧姆，L2中通过的电流为0.4安培，求：1)L2的电阻2)灯泡L1中通过的电流3)两灯并联后的等效电阻4)干路总电流6.两个灯泡并联在电路中，电源电压为24伏特，干路总电流为0.5安培，L2中通过的电流为0.4安培，求：1)两灯并联后的等效电阻2)L2的电阻3)灯泡L1中通过的电流4)L1的电阻7.两个灯泡并联在电路中，电源电压为24伏特，灯泡L1中通过的电流为0.2安培，L2中通过的电流为0.4安培，求：1)两灯的电阻2)两灯并联后的总电阻3)干路总电流8.两个灯泡并联在电路中，两灯并联后的总电阻为8欧姆，灯泡L1的电阻为40欧姆，干路总电流为0.75安培，求：1)电源电压2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)灯泡L2的电阻9.两个灯泡并联在电路中，两灯并联后的总电阻为1.6欧姆，灯泡L1的电阻为8欧姆，灯泡L1中通过的电流为0.4安培，求：1)电源电压2)干路中通过的电流3)灯泡L2中通过的电流4)L2的电阻10.两个灯泡并联在电路中，两灯并联后的总电阻为2.4欧姆，灯泡L1的电阻为6欧姆，灯泡L2中通过的电流为0.75安培，求：1)L2的电阻2)电源电压3)灯泡L1中通过的电流4)干路总电流11.两个灯泡并联在电路中，灯泡L1的电阻为20欧姆，L2的电阻灯泡为30欧姆，干路总电流为0.5安培，求：1)两灯并联后的总电阻2)电源电压3)灯泡L1和L2中通过的电流12.两个灯泡并联在电路中，灯泡L1的电阻为15欧姆，L2的电阻灯泡为30欧姆，灯泡L1中通过的电流为0.2安培，求：1)两灯并联后的总电阻2)电源电压3)灯泡L2中通过的电流4)干路总电流13.两个灯泡并联在电路中，灯泡L1的电阻为10欧姆，灯泡L2中通过的电流为0.3安培，干路总电流为0.6安培，求：1)灯泡L1中通过的电流2)电源电压3)L2的电阻4)两灯并联后的总电阻14.两个灯泡并联在电路中，灯泡L2的电阻为20欧姆，通过它的电流为0.3安培，干路总电流为0.5安培，求：1)电源电压2)灯泡L1中通过的电流3)L1的电阻4)两灯并联后的总电阻15.两个灯泡并联在电路中，灯泡L2的电阻为40欧姆，通过它的电流为0.15安培，灯泡L1中通过的电流为0.1安培，求：1)电源电压2)干路总电流3)L1的电阻4)两灯并联后的总电阻第三部分欧姆定律15道1，在如图所示的电路中，电阻R1的阻值为10欧。
完整版欧姆定律基础计算练习题含答案
欧姆定律计算练习题RΩ，若在电路中再串联＝1、如右图所示，电源电压保持不变，15 Ω的电阻，电流表一个阻值为60需在图中如何连接，。
要使电流表的示数增大为1.2A的示数为0.2A? 阻值为多大电阻?，电阻B两点间的电压是6V2、如图所示的电路中，A、2V，两端的电压是R=4Ω，电阻R11 R。
求：R中的电流强度和电阻21，=0，I.4AR=5Ω，当开关S闭合时，I=0.6A3、如图所示的电路中11求R的电阻值。
2，.03A4、如图所示的电路中，电流表示数为I。
电阻R=40Ω，R=60Ω，求：干路电流21=6R、如图所示的电路中，电源电压若保持不变。
R=4Ω，531Ω。
，那么6A都断开时，电流表示数为0.⑴、如果开关S、S21电源电压多大？的，那么R、⑵、如果开SS都闭合时，电流表示数为2A212阻值是多大？、R，6V且保持不变，电阻、6如图示的电路中，电源电压为1 128、RR的阻值分别为Ω、4Ω、Ω。
32都断开时，电流表电压表的示数是求：⑴、如果开关S、S21多大？、⑵、如果开关SS都闭合时，电流表的示数是多大？217、有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。
但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？（无图）的阻值变化范围是RR=10Ω，滑动变阻器8、如图所示，21。
6A0.P移至R的最左端时，电流表示数为Ω。
0~20当滑片2电流表和电压表的示数各是多的最右端时，移至R当滑片P2少？Ω，将滑动变阻=10、右图所示，R91的滑片置于右端，这时电压表、R器2 0.2A。
电流表的示数分别为10V、求：⑴、电阻R两端的电压；1当移动滑动变阻器的滑片后电⑵、流表的示数如右下图所示，求这时滑动变阻器接入电路的电阻。
R=5Ω，变阻器10、右图所示，电源的电压为6V保持不变，电阻R21Ω。
求：电流表、电压表的示数的变化范围。
的最大阻值是10后，滑动变阻器的滑S11、如右图所示的电路中，R=30Ω，闭合开关1b移动到当滑动变阻器P=0片P移动到a端时，电流表的示数I.2A；1间的阻值ab端时，电流表的示数I=0.1Ω。
欧姆定律计算题专题练习(整理)
欧姆定律计算题专题练习一、串联电路1．（8分）如图所示，电阻R 1为6Ω，将它与R 2串联后接到8V 的电源上，已知R 2两端的电压是2V ．请求出：（1）流过的电流I 1；（1A ） （2）R 2的阻值；（2Ω）（3）电路的总电阻．（8Ω）2．如图所示，电阻R 1=12Ω。
开关S A 断开时，通过的电流为0.3A ；电键S A 闭合时，电流表的示数为0.5A 。
问：电源电压为多大？电阻R 2的阻值为多大？ （6V ，8Ω）3.如图所示，滑动变阻器上标有“20Ω 2A ”字样，当滑片P 在中点时，电流表读数为0.24A ，电压表读数为7.2V ，求：（1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。
（9.6V ，0.192A ，5.76V ）4. 在如图所示的电路中，电源电压为6V 且不变。
电阻R 1的阻值为10Ω，滑动2题图3题图变阻器R2上标有“20Ω2A”字样，两电表均为常用电表。
闭开关S，电流表示数为0.2A。
求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表为2V，则此时滑动变阻器接入的电阻值是多少？(2V,20Ω,20Ω)）5.一个小灯泡，正常工作时电压是3V，电阻是0.5Ω，但是手边只有9V的电源，应该给它串联一个多少欧姆的电阻才能接入电源？（1Ω）二、并联电路6.两个灯泡并联在电路中，电源电压为12V，总电阻为7.5Ω，灯泡L1的电阻为10Ω，求：（1）灯泡L2的电阻（2）灯泡L1和L2中通过的电流（3）干路电流（30Ω,1.2A，0.4A，1.6A）4题图7．（8分）（2007•兰州）如图所示的电路中，R1=20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：（1）电阻R2的阻值；（2）电源电压；（3）通过R2的电流．（30Ω,6V,0.2A）8.如图所示电路,当S断开时，电源电压为6V,电流表的示数为1A;S闭合时，电流表的读数为1.5A,求：⑴ R1的阻值；⑵ R2的阻值。
(完整版)欧姆定律基础计算练习题(含答案)
欧姆定律计算练习题1、如右图所示，电源电压保持不变，R＝15Ω，若在电路中再串联一个阻值为60Ω的电阻，电流表的示数为0.2A。
要使电流表的示数增大为1.2A，需在图中如何连接电阻?阻值为多大?2、如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。
3、如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A，I1=0.4A，求R2的电阻值。
4、如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。
5、如图所示的电路中，电源电压若保持不变。
R1=4Ω，R3=6Ω。
⑴、如果开关S1、S2都断开时，电流表示数为0.6A，那么电源电压多大？⑵、如果开S1、S2都闭合时，电流表示数为2A，那么R2的阻值是多大？6、如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。
求：⑴、如果开关S1、S2都断开时，电流表电压表的示数是多大？⑵、如果开关S1、S2都闭合时，电流表的示数是多大？7、有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。
但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？（无图）8、如图所示，R1=10Ω，滑动变阻器R2的阻值变化范围是0~20Ω。
当滑片P移至R2的最左端时，电流表示数为0.6A。
当滑片P移至R2的最右端时，电流表和电压表的示数各是多少？9、右图所示，R1=10Ω，将滑动变阻器R2的滑片置于右端，这时电压表、电流表的示数分别为10V、0.2A。
求：⑴、电阻R1两端的电压；⑵、当移动滑动变阻器的滑片后电流表的示数如右下图所示，求这时滑动变阻器接入电路的电阻。
10、右图所示，电源的电压为6V保持不变，电阻R1=5Ω，变阻器R2的最大阻值是10Ω。
求：电流表、电压表的示数的变化范围。
11、如右图所示的电路中，R1=30Ω，闭合开关S后，滑动变阻器的滑片P移动到a端时，电流表的示数I1=0.2A；当滑动变阻器P移动到b端时，电流表的示数I2=0.1Ω。
物理欧姆定律专题练习(及答案)含解析精选全文
可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。
(完整版)欧姆定律计算题专题训练(经典、全面、附答案)
欧姆定律计算题专题训练1．如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为A．2：1 B．1：2 C．3：1 D．1：32. 如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为A. 1∶5B. 5∶1C. 1∶4D. 4∶13. 如图所示的电路中，电阻R1的阻值为10Ω。
闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为Ω。
4．如图所示，设电源电压保持不变，R0=10Ω。
当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：A．U = 3V，R = 5Ω；B．U = 6V，R=20Ω；C．U = 6V，R = 10Ω；D．U = 3V，R = 15Ω。
5．如图所示电路，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是A．当滑片移到a端时，电流表示数为0．2 A B．当滑片移到中点时，电压表示数为2 VC．电压表示数与电流表示数的比值不变D．电压表的示数减少（1题图）（2题图）（3题图）（4题图）（5题图）6．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0．3A，再闭合开关S2后，电流表的示数为0．45A，则R2的阻值为Ω7．如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1．S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1= Ω，电源电压U= V。
8．两定值电阻甲．乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是：A．甲的电阻值大于乙的电阻值 B．甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流9.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。
欧姆定律计算专题
欧姆定律的计算专题（基础题）1.某段金属丝两端电压为6 V时,通过的电流为0.3 A;当该金属丝两端电压降为4 V时,通过它的电流为A;当该金属丝两端电压降为0时,它的电阻为Ω。
2.如果加在某定值电阻两端的电压从8V升高到10V，通过该电阻的电流变化了0.1A，则该定值电阻的阻值为（）A 40ΩB 20ΩC 10ΩD 无法确定欧姆定律在串联电路中的计算3. (2020·吉林期中)如图所示电路,电源电压不变。
电阻R1的阻值为5 Ω,闭合开关S,电阻R 1两端的电压为3 V,电阻R2两端的电压为6 V。
求:(1)电源电压。
(2)电路中的电流。
（中档题）4.如图所示的电路，电源电压为6 V且保持不变，R=10Ω，当闭合开关S，电压表的示数为2 V。
以下判断正确的是A.通过电阻R的电流是0.6 AB.电阻R两端的电压是2 VC.通过灯泡L的电流是0.2 AD.灯泡L两端的电压是2 V（选做）5.（2020·淄博模拟)在如图所示电路中,闭合开关S,移动滑动变阻器的滑片P,当电压表的示数为6 V时,电流表示数为0.5 A;当电压表的示数为2 V时,电流表示数为1 A,则电阻R0为Ω,电源电压为V。
欧姆定律在并联电路中的计算（基础题）6.在如图所示的电路中,R1和R2为两个定值电阻,其中电阻R1=20 Ω,电源两端的电压保持不变。
当开关S1闭合、S2断开时,电流表示数为0.3 A。
(1)求电源两端的电压。
(2)当开关S1、S2均闭合时,电流表示数变为0.5 A,求电阻R2的阻值。
7.(2019·郴州中考)如图所示,电源电压恒为6 V,定值电阻 R1=20 Ω。
闭合开关 S,电流表 A2的示数为 0.9 A,则电流表 A1的示数为A,定值电阻R2的阻值为Ω。
含开关类型的分析及计算（中档题）8.如图所示,电源电压保持不变,R1=15 Ω,R2=10 Ω。
当开关S1闭合、S2断开时,电流表示数为0.6 A。
欧姆定律计算题专题训练(经典、全面、附答案)
1 欧姆定律计算题专题训练1．如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为A．2：1 B．1：2 C．3：1 D．1：32. 如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为A. 1∶5B. 5∶1C. 1∶4D. 4∶13. 如图所示的电路中，电阻R1的阻值为10Ω。
闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为Ω。
4．如图所示，设电源电压保持不变，R0=10Ω。
当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：A．U = 3V，R = 5Ω；B．U = 6V，R=20Ω；C．U = 6V，R = 10Ω；D．U = 3V，R = 15Ω。
5．如图所示电路，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是A．当滑片移到a端时，电流表示数为0．2 A B．当滑片移到中点时，电压表示数为2 VC ．电压表示数与电流表示数的比值不变D．电压表的示数减少（1题图）（2题图）（3题图）（4题图）（5题图）6．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0．3A，再闭合开关S2后，电流表的示数为0．45A，则R2的阻值为Ω7．如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1．S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1= Ω，电源电压U= V。
8．两定值电阻甲．乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是：A．甲的电阻值大于乙的电阻值 B．甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流9.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。
（完整版）欧姆定律练习题30道
（完整版）欧姆定律练习题30道欧姆定律练习题30道欧姆定律计算题练习（基础）1.车床照明灯的电压是36V，电阻为720Ω，求这盏灯正常工作时，通过它的电流为多少？2.一只小灯泡正常发光时的电流是0.5A，灯丝电阻是5Ω，要测量灯泡两端的电压，电压表的量程选用多少伏的？3.在研究导体中的电流与电压的关系实验中，某同学发现当电压表示数为5伏时，电流表示数为0.25安，此时导体的电阻为多大？若电压表示数为6伏时，电流表的示数会变为多少？4. 如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。
5. 如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A，I1=0.4A，求R2的电阻值。
6. 如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。
7.有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。
但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？8. 如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，电流表示数为0.6A，则当K闭合时，电流表的示数为多少？第一部分串联电路15道1.有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，灯泡L1的电阻是20欧姆，求：（1）电路中的总电阻（2）灯泡L2的电阻（3）灯泡L1和L2两端的电压2.有两个灯泡串联在电路中，电路中的电流是0.3安培，电源电压是12伏特，灯泡L1两端的电压是6伏特，求：（1）电路中的总电阻（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大3.有两个灯泡串联在电路中，电路中的电流是0.1安培，灯泡L1两端的电压是3伏特，灯泡L2两端的电压是9伏特，求：（1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压4.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1两端的电压是4伏特，电路的总电阻为60欧姆，求：（1）电源电压（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大5.有两个灯泡串联在电路中，电路中的电流是0.5安培，灯泡L1两端的电压是9伏特，灯泡L2为的电阻6欧姆，求：（1）灯泡L1的电阻（2）灯泡L2两端的电压（3）电源电压6.有两个灯泡串联在电路中，电路中的电流是0.2安培，电路中的总电阻为20欧姆，灯泡L2为的电阻15欧姆，求：（1）L1的电阻（2）灯泡L1和灯泡L2两端的电压（3）电源电压7.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1的电阻为45欧姆，灯泡L2为的电阻15欧姆，求：（1）灯泡L1和灯泡L2两端的电压（2）电源电压（3）电路中的总电阻8.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）两个灯泡的电阻9.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，灯泡L1的电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L2的电阻（4）该电路的总电阻10.有两个灯泡串联在电路中，电源电压是24V，灯泡L1两端的电压为15V，灯泡L2的电阻为20欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L1的电阻11.有两个灯泡串联在电路中，电源电压是6V，电路的总电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L1和L2两端的电压12.有两个灯泡串联在电路中，电源电压是12V，灯泡L1的电阻为5欧姆，灯泡L2的电阻为25欧姆，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L1和L2两端的电压13.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为10欧姆，灯泡L1的电阻为5欧姆，求：（1）灯泡L2的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压14.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为12欧姆，灯泡L2的电阻为8欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压15.有两个灯泡串联在电路中，灯泡L1两端的电压3V，灯泡L1的电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压第二部分并联电路15道1.两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)灯泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2.两个灯泡并联在电路中，电源电压为12伏特，总电阻为15欧姆，灯泡L1中通过的电流为0.6安培，求：1)干路电流2)灯泡L2中通过的电流3)灯泡L1和L2的电阻3.两个灯泡并联在电路中，电源电压为3伏特，L1的电阻为20欧姆，L2的电阻为10欧姆，求：1)L1和L2并联后的等效电阻2)灯泡L1和L2中通过的电流3)干路电流4.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为20欧姆，干路电流为0.5安培，求：1)L1和L2并联后的等效电阻2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)L2的电阻5.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为30欧姆，L2中通过的电流为0.4安培，求：1)L2的电阻2)灯泡L1中通过的电流3)两灯并联后的等效电阻4)干路总电流6.两个灯泡并联在电路中，电源电压为24伏特，干路总电流为0.5安培，L2中通过的电流为0.4安培，求：1)两灯并联后的等效电阻2)L2的电阻3)灯泡L1中通过的电流4)L1的电阻7.两个灯泡并联在电路中，电源电压为24伏特，灯泡L1中通过的电流为0.2安培，L2中通过的电流为0.4安培，求：1)两灯的电阻2)两灯并联后的总电阻3)干路总电流8.两个灯泡并联在电路中，两灯并联后的总电阻为8欧姆，灯泡L1的电阻为40欧姆，干路总电流为0.75安培，求：1)电源电压2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)灯泡L2的电阻9.两个灯泡并联在电路中，两灯并联后的总电阻为1.6欧姆，灯泡L1的电阻为8欧姆，灯泡L1中通过的电流为0.4安培，求：1)电源电压2)干路中通过的电流3)灯泡L2中通过的电流4)L2的电阻10.两个灯泡并联在电路中，两灯并联后的总电阻为2.4欧姆，灯泡L1的电阻为6欧姆，灯泡L2中通过的电流为0.75安培，求：1)L2的电阻2)电源电压3)灯泡L1中通过的电流4)干路总电流11.两个灯泡并联在电路中，灯泡L1的电阻为20欧姆，L2的电阻灯泡为30欧姆，干路总电流为0.5安培，求：1)两灯并联后的总电阻2)电源电压3)灯泡L1和L2中通过的电流12.两个灯泡并联在电路中，灯泡L1的电阻为15欧姆，L2的电阻灯泡为30欧姆，灯泡L1中通过的电流为0.2安培，求：1)两灯并联后的总电阻2)电源电压3)灯泡L2中通过的电流4)干路总电流13.两个灯泡并联在电路中，灯泡L1的电阻为10欧姆，灯泡L2中通过的电流为0.3安培，干路总电流为0.6安培，求：1)灯泡L1中通过的电流2)电源电压3)L2的电阻4)两灯并联后的总电阻14.两个灯泡并联在电路中，灯泡L2的电阻为20欧姆，通过它的电流为0.3安培，干路总电流为0.5安培，求：1)电源电压2)灯泡L1中通过的电流3)L1的电阻4)两灯并联后的总电阻15.两个灯泡并联在电路中，灯泡L2的电阻为40欧姆，通过它的电流为0.15安培，灯泡L1中通过的电流为0.1安培，求：1)电源电压2)干路总电流3)L1的电阻4)两灯并联后的总电阻第三部分欧姆定律15道1，在如图所示的电路中，电阻R1的阻值为10欧。
欧姆定律计算题专题训练(经典、全面、附答案)
欧姆定律计算题专题训练1．如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为A．2：1 B．1：2 C．3：1 D．1：32. 如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为A. 1∶5B. 5∶1C. 1∶4D. 4∶13. 如图所示的电路中，电阻R1的阻值为10Ω。
闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为Ω。
4．如图所示，设电源电压保持不变，R0=10Ω。
当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：A．U = 3V，R = 5Ω；B．U = 6V，R=20Ω；C．U = 6V，R = 10Ω；D．U = 3V，R = 15Ω。
5．如图所示电路，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是A．当滑片移到a端时，电流表示数为0．2 A B．当滑片移到中点时，电压表示数为2 VC．电压表示数与电流表示数的比值不变D．电压表的示数减少（1题图）（2题图）（3题图）（4题图）（5题图）6．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0．3A，再闭合开关S2后，电流表的示数为0．45A，则R2的阻值为Ω7．如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1．S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1= Ω，电源电压U= V。
8．两定值电阻甲．乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是：A．甲的电阻值大于乙的电阻值 B．甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流9.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。
欧姆定律计算专题练习
欧姆定律计算专题练习一、简单电路1、某导体的电阻为10Ω,当加在导体两端的电压为3V时，通过它的电流是多少？变形1：某导体的电阻为10Ω, 通过它的电流是0.3A, 导体两端的电压是多少？变形2: 导体两端的电压为3V时, 通过它的电流是0.3A, 导体的电阻是多少?如果该导体两端的电压为6V，通过它的电流是多少？导体的电阻是多少?如果该导体两端的电压为0V呢？二、串联电路1、电阻R1=10Ω，R2=5Ω，将两电阻串联在电路中。
（1）电源电压为3V，电路中的电流是多少？电阻R1两端的电压是多少？电阻R2两端的电压是多少？（2）电路中的电流是0.3A，电阻R1两端的电压是多少？电阻R2两端的电压是多少？电源电压是多少？2、如图所示的电路中，R1=5Ω，电阻R2两端的电压为3V，电源电压为4V，求电路中的电流和电阻R2的阻值。
3、如图所示的电路中，电源电压为10V，闭合开关后，电流表、电压表的示数分别为0.5A和6V。
求：（1）通过R1的电流是多少？(2)小明同学在求R2的阻值时，4、电阻为12Ω的电铃，正常工作时电压为6V，若把它接在8V的电路上，需给它联一个多大的电阻？采取什么方式连接？三、并联电路：1、电阻R1=10Ω，R2=5Ω，将两电阻并联在电路中。
（1）电源电压为3V，通过R1的电流是多少？通过R2的电流是多少？干路电流是多少？（2）通过R 1的电流是0.3A，电阻R1两端的电压是多少？电源电压是多少？通过R2的电流是多少？干路电流是多少？2、如图所示的电路中，电阻R1的阻值是20Ω，闭合开关后，电流表A1的示数为0.3A,电流表A的示数为0.5A,，求：（1）通过电阻R2的电流；（2）电源电压；（3）电阻R2的阻值。
综合练习1、如图所示，R1和R2 _______联，V1表测______ 两端的电压，V2表测_____ 两端的电压。
若闭合开关时，电压表V1、V2的示数分别为10V和4V，电流表的示数为0.5A，则电源电压是_______，R1的阻值是_______，R2的阻值是_______ 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律计算练习题
1、如右图所示，电源电压保持不变，R＝15Ω，若在电路中再串联
一个阻值为60Ω的电阻，电流表
的示数为0.2A。
要使电流表的示数增大为1.2A，需在图中如何连接
电阻阻值为多大
2、如图所示的电路中，A、B两点间的电压是6V，电阻R1=4
Ω，电阻R1两端的电压是2V，
求：R1中的电流强度和电阻R2。
3、如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A，I1=0.4A，求R2的电阻值。
4、如图所示的电路中，电流表示数为0.3A，电
阻R1=40Ω，R2=60Ω，求：干路电流I。
5、如图所示的电路中，电源电压若保持不变。
R1=4Ω，R3=6
Ω。
⑴、如果开关S1、S2都断开时，电流表示数为0.6A，那么电
源电压多大
⑵、如果开S1、S2都闭合时，电流表示数为2A，那么R2的阻
值是多大
6、如图示的电路中，电源电压为6V，且保持不变，电阻R1、
R2、R3的阻值分别为8Ω、4Ω、12Ω。
求：⑴、如果开关S1、S2都断开时，电流表电压表的示数是
多大
⑵、如果开关S1、S2都闭合时，电流表的示数是多大
7、有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。
但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻（无图）
8、如图所示，R1=10Ω，滑动变阻器R2的阻值变化范围是0~20
Ω。
当滑片P移至R2的最左端时，电流表示数为0.6A。
当滑
片P移至R2的最右端时，电流表和电压表的示数各是多少
9、右图所示，R 1=10Ω，将滑动变阻器
R2的滑片置于右端，这时电压表、电
流表的示数分别为10V、0.2A。
求：⑴、电阻R1两端的电压；
⑵、当移动滑动变阻器的滑片后电
流表的示数如
右下图所示，求这时滑动变阻器接入电路的电阻。
10、右图所示，电源的电压为6V保持不变，电阻R1=5Ω，变阻器R2
的最大阻值是10Ω。
求：电流表、电压表的示数的变化范围。
11、如右图所示的电路中，R1=30Ω，闭合开关S后，滑动变阻器的滑
片P移动到a端时，电流表的示数I1=0.2A；当滑动变阻器P移动到b
端时，电流表的示数I2=Ω。
求：滑动变阻器ab间的阻值
Rab是多少
12、如右图示，R1=20Ω，当开关S闭合时电流表示数为0.3A，当开关S
断开时，电流表的示数变化了0.1A，求电阻R2的阻值。
13、有一只电铃，它正常工作时的电阻是10Ω，正常工作时的电压是4V，但我们手边只有电压为6V的电源和几个10Ω的电阻，要使电铃正常工作，该怎么办（无图）
14、如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，安
培示数为0.6A，则当K闭合时，安培表的示数为多少
15、如图所示电路，R0=10Ω，电源电压不变，当在电路中再随意串联一
个R1=30Ω的电阻时，电流表示数为I1=0.25A，⑴、求电源电压
⑵若要使电流表示数为I2=1.2A，需在右图中如何连接电阻阻值为多大
16、如右图所示，电路R1=10Ω，R2=20Ω，R0=20Ω，当S1闭合，S2断开
时，电压表的示数为；当开关当S1断开，S2闭合时，电压表的示数为多
少
17、如图14所示的电路，R=4Ω，另一个电阻Rx和电源电压U未知，当闭合开关S2，而S1、S3断开时，电流表的示数为0.5A；如果断开S2，闭合开关S1、S3
时，电流示数为2.25A。
求：电阻Rx的阻值。
18、如右图示电源电压为9V，R1=3Ω，滑动变阻器
R2的变化范围为0~20Ω，如果电流表采用0~0.6A量
程，电压表采用0~3V量程，为了不使电流表、电压
表损坏求滑动变阻器R2的取值范围。
19、将一个阻值为10Ω的电铃与一个滑动变阻器串联后，接在电压为15伏的电源的两端，当滑动变阻器的阻值为15欧时，电铃恰好正常工作此时电路中电流和电铃两端电压各多大若电源电压改为9伏，欲使电铃仍然正常工作，变阻器的阻值应变为多
大（无图）
20、如右图所示，当滑动变阻器调至阻值为15Ω时，电流表、电压表的
示数分别为0.6A，15V。
求当滑动变阻器调至阻值为23Ω时，电流表、电压表的示数为多少
21、如图示的电路中，电源电压若保持不变，R1=4Ω，R2=6Ω。
⑴、如果开关S1、S2都断开时，电流表的示数为0.6A，那么电
源电压是多大⑵、如果开关S1、S2都闭合时，电流表的示数为2A，那么R3的阻值是多大22、某公共场所（公共楼梯，医院走廊内）有一盏长明灯，电阻为500欧，要保证其使用
寿命，规定允许通过的最大电流为安。
问应该怎样才能将这盏长明
灯接到照明电路上（无图）
23、如图示，R1=5Ω，R3=20Ω，它们与R2串联，接在电压为U的电
源上，电压表V1的示数为10V，V2的示数为25V，求电源的电压是多少
24、如右图，电源电压为18V，R2是0~50Ω的变阻器，合上S后，A
表示数为0.5A，V表示数为5V，
求⑴、R1和变阻器接入电路中部分的电阻是多少。
⑵、如果A表的量程是0~0.6A，V表的量程是0~15V，为了使电表不
致被损坏，滑动变阻器接入电路的阻值不得小于多少
25、电阻R1和R2串联后接在电压为9V的电源上，通过R1的电流强度是0.3A，R2的阻值为10Ω，求R1两端的电压和电阻大小。
（要求画电路图，在图上标出有关物理量）
26、如右图示，电源电压U恒定，当开关S闭合时，电流表的示
数为1.2A；当开关断开时，电流表的示数是0.4A，电压表的示数为6V，则两个灯泡的电阻分别是多大
27、电阻R1的阻值为10Ω，当电阻R1和R2以某种方法连接在电源两端时，R1两端的电压为9V，当两电阻以另一种方法连接后接在同一电源两端时，R1两端的电压为3V，求电阻
R2的阻值。
（无图）
28、如右图所示的电路中，R1=6Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为并保持不变。
电流表量程为0~0.6A，电压表的量程为0~3V。
求：1.为保护电表，则滑动变阻器的变化范围为多少
2.当滑动变阻器R2为8Ω时，电流表、电压表的示数分别为多少
答案
1、并；15Ω
2、；8Ω
3、10Ω
4、
5、（1）6V；（2）12Ω
6、（1）（2）
7、4Ω
8、9、（1）2V （2）5Ω10、~；2V~6V
11、30Ω12、10Ω13、将两个10Ω电阻并联后在和电铃串联
14、15、（1）10V （2）50Ω16、17、8Ω
18、12Ω~20Ω19、5Ω20、；21、12Ω
22、串联一个600Ω的电阻23、30V 24、20Ω25、6V；20Ω26、R1=5Ω;R2=10Ω27、20Ω28、(1)Ω~12Ω(2)；。
