第四章 密炼机
Changsha University of Science & Technology
3.主要零部件
密炼机的主要零部件为转子、密炼室、加料 及压料装置、卸料装置、密封装置等。
Changsha University of Science & Technology
3.1 转子（Rotor）
后密炼室壁
侧壁
Changsha University of Science & Technology
(1)密炼室的作用
密炼室（mixing chamber）是密炼机的另一个主要工作部件。 它与转子一起共同完成对胶料的捏炼作用。它与上顶栓、卸料门 （就是下顶栓）组成密闭的炼胶空间。
Changsha University of Science & Technology
因此多选用三相异步交流笼型电动机。对于单速双速密炼机分别采 用单双速电动机，对于变速密炼机则采用直流电动机来驱动。 （现在的 同步转子不在需要速比齿轮，而是双输出）。
Changsha University of Science & Technology
2.2密炼机的传动型式
已淘汰
（1）按电机同时驱动密炼机台数
润滑系统 Lubrication system
Changsha University of Science & Technology
XM－250/40椭圆型密炼机结构图
Changsha University of Science & Technology
Changsha University of Science & Technology
密炼机简介
密炼机简介
一、用途：
本装置主要用于各种规格密炼机混炼室、转子、压料卸料部位的温度控制。
二、系统简介：
密炼机水温控制装置系采用电加热或蒸汽加热，间接或直接冷却、用智能温控表进行PID控制的一套系统。
密炼室、转子分别作为一个独立通道，、卸料门和压铊组成一条通道,采用三台循环水泵进行循环，冷却水管路采用电磁阀或电动调节阀控制，电动阀接收来自智能温控表的命令，执行开断动作；智能温控表通过设置在循环回路上的温度传感器检测工作温度，并与设定温度进行比较，运用PID运算功能，给出相应的控制信号输出。
系统控温精度为±2℃。
三、型号及参数
80/110密炼机各通道型号及技术参数
160密炼机各通道型号及技术参数
270密炼机各通道型号及技术参数
370密炼机各通道型号及技术参数
特殊规格另行设计。
9.4 密炼机解析
8/112
加料与压料装置
加料斗包括颈筒及加料门等结构， 作用是连接加料装置与密炼室，形 成加料空间。 压料装置的作用是将物料压入密炼 室，并在混炼时对物料施加一定压 力，以达到良好的混炼效果。
9/112
卸料与锁紧机构
卸料装置由下顶栓与动力油缸 等组成，当下顶栓与密炼室合为一 体时，对炼塑物料起分割作用，当 下顶栓在动力油缸的驱动下打开， 对已炼塑好的物料起卸料的作用。
Banbury密炼机的剪切作用
Banbury密炼机对物料的剪切作 用主要发生于转子工作段的螺棱顶 部与密炼腔内壁之间的缝隙处，椭 圆形转子外表面与密炼腔内壁之间 的间隙呈楔形，而最大剪切发生的 区域就在缝隙最小的区域。
26/112
图9-18
密炼机的工作原理
27/112
9.4.2.3 Banbury密炼机的横向推挤和卷折作用
由于剪切、拉伸和挤压作用， 聚合物逐步软化、熔融或塑化，具 有一定的流动性，部分长分子链发 生断裂，该过程称之为塑化过程。
16/112
密炼机的基本类型
分类
(1) 按混炼室的结构分类 （a）上下组合型 （b）前后组合型
17/112
(2) 按转子转速分类
a、低速密炼机
（转子转速在20r/min)
b、中速密炼机
椭圆形转子其螺棱与密炼腔内 壁之间形成了一个渐变的楔形流道 ，并在推进面侧形成了一个高压区 ，在背面侧形成一个低压区。
28/112
在高压区，由于流道的收敛作用，物料 受到了转子强烈的推挤和拉伸作用，产 生了连续变形，实现了分布和塑化； 在低压区，由于缝隙处流来的物料扰乱 了该处物料原有的流动状态，形成了有 利于分布混合和体积交换的紊乱流动。 由于这种发生于高低压区域的推挤作用 是沿着转子旋转方向的，因此，通常称 之为旋向推挤作用。

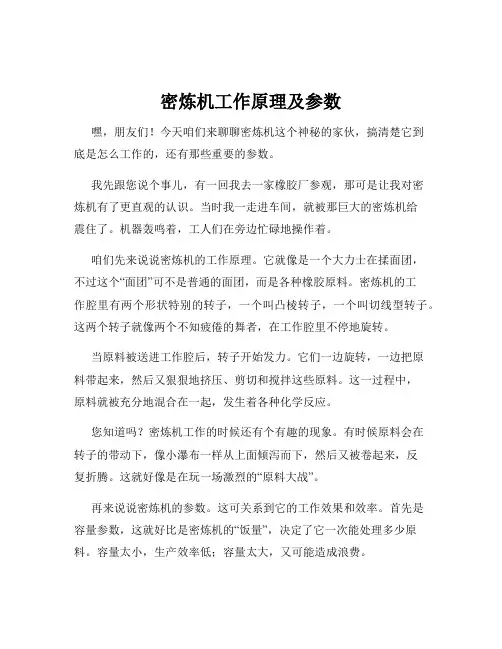

密炼机工作原理及参数
密炼机工作原理及参数嘿，朋友们！今天咱们来聊聊密炼机这个神秘的家伙，搞清楚它到底是怎么工作的，还有那些重要的参数。
我先跟您说个事儿，有一回我去一家橡胶厂参观，那可是让我对密炼机有了更直观的认识。
当时我一走进车间，就被那巨大的密炼机给震住了。
机器轰鸣着，工人们在旁边忙碌地操作着。
咱们先来说说密炼机的工作原理。
它就像是一个大力士在揉面团，不过这个“面团”可不是普通的面团，而是各种橡胶原料。
密炼机的工作腔里有两个形状特别的转子，一个叫凸棱转子，一个叫切线型转子。
这两个转子就像两个不知疲倦的舞者，在工作腔里不停地旋转。
当原料被送进工作腔后，转子开始发力。
它们一边旋转，一边把原料带起来，然后又狠狠地挤压、剪切和搅拌这些原料。
这一过程中，原料就被充分地混合在一起，发生着各种化学反应。
您知道吗？密炼机工作的时候还有个有趣的现象。
有时候原料会在转子的带动下，像小瀑布一样从上面倾泻而下，然后又被卷起来，反复折腾。
这就好像是在玩一场激烈的“原料大战”。
再来说说密炼机的参数。
这可关系到它的工作效果和效率。
首先是容量参数，这就好比是密炼机的“饭量”，决定了它一次能处理多少原料。
容量太小，生产效率低；容量太大，又可能造成浪费。
然后是转速参数。
转子转得太快或者太慢都不行。
转得太快，原料可能会被甩得到处都是；转得太慢，又没法充分搅拌，达不到理想的混合效果。
还有压力参数。
就像我们揉面团时要用适当的力气，密炼机对原料施加的压力也得恰到好处。
压力大了，可能会损坏机器；压力小了，原料混合不均匀。
温度参数也很关键。
密炼机工作的时候会产生热量，如果温度太高，原料可能会变质；温度太低，反应又不充分。
总之，密炼机的工作原理和参数相互配合，就像一支配合默契的乐队，每个部分都发挥着重要的作用，才能生产出高质量的产品。
就像我在橡胶厂看到的那样，只有把密炼机的工作原理搞清楚，把参数设置好，才能让这个大家伙乖乖地为我们工作，生产出优质的橡胶制品。
希望通过我的介绍，您对密炼机的工作原理和参数有了更清楚的了解。
密炼机原理
实验二密炼机混炼工艺一、实验目的本实验的主要目的是让学生了解密炼机的结构，熟练掌握密炼机混炼的操作方法和加料顺序，熟悉密炼机混炼的工艺条件,了解影响密炼机混炼效果的因素,制备符合性能要求的炭黑混炼胶或母炼胶。
二、实验设备及工作原理实验设备为湖南益阳橡胶机械有限公司制造的1。
7升小型密炼机.图2-1 1。
7升小型密炼机（一）密炼机的结构图2—2 密炼机结构示意图密炼机一般由密炼室、两个相对回转的转子、上顶栓、下顶栓、测温系统、加热和冷却系统、排气系统、安全装置、排料装置和记录装置组成。
转子的表面有螺旋状突棱,突棱的数目有二棱、四棱、六棱等，转子的断面几何形状有三角形、圆筒形或椭圆形三种，有切向式和啮合式两类.测温系统是由热电偶组成，主要用来测定混炼过程中密炼室内温度的变化；加热和冷却系统主要是为了控制转子和混炼室内腔壁表面的温度。
密炼机密炼室结构示意图如图2—2所示。
（二）密炼机混炼工作原理密炼机工作时，两转子相对回转，将来自加料口的物料夹住带入辊缝受到转子的挤压和剪切,穿过辊缝后碰到下顶拴尖棱被分成两部分，分别沿前后室壁与转子之间缝隙再回到辊隙上方。
在绕转子流动的一周中，物料处处受到剪切和摩擦作用,使胶料的温度急剧上升，粘度降低，增加了橡胶在配合剂表面的湿润性,使橡胶与配合剂表面充分接触。
配合剂团块随胶料一起通过转子与转子间隙、转子与上、下顶拴、密炼室内壁的间隙，受到剪切而破碎，被拉伸变形的橡胶包围，稳定在破碎状态.同时,转子上的凸棱使胶料沿转子的轴向运动，起到搅拌混合作用，使配合剂在胶料中混合均匀.配合剂如此反复剪切破碎，胶料反复产生变形和恢复变形，转子凸棱的不断搅拌，使配合剂在胶料中分散均匀，并达到一定的分散度。
由于密炼机混炼时胶料受到的剪切作用比开炼机大得多，炼胶温度高，使得密炼机炼胶的效率大大高于开炼机。
三、操作方法1、按照密炼机密炼室的容量和合适的填充系数（0。
6~0。
7），计算一次炼胶量和实际配方；2、根据实际配方,准确称量配方中各种原材料的用量，将生胶、小料（ZnO、SA、促进剂、防老剂、固体软化剂等)、补强剂或填充剂、液体软化剂、硫黄分别放置，在置物架上按顺序排好；3、打开密炼机电源开关及加热开关,给密炼机预热，同时检查风压、水压、电压是否符合工艺要求，检查测温系统、计时装置、功率系统指示和记录是否正常；4、密炼机预热好后，稳定一段时间，准备炼胶；5、提起上顶栓，将已切成小块的生胶从加料口投入密炼机，落下上顶栓,炼胶1min；6、提起上顶栓，加入小料，落下上顶栓混炼1。
密炼机
支座
旋转轴
2013/11/26
下顶栓
锁紧机构
24
B、锁紧装置
2013/11/26
9
14
13 12
21 20 19 18
11
17
16
10
15 9
8 7 6 5 4 3 2
1－底座，2－卸料门锁紧装置，3－卸料装置，4－下 机体，5－下密炼室，6－上机体，7－上密炼室，8－ 转子，9－压料装置，10－加料装置，11－翻板门，12 －填料箱，13－活塞，14－气缸
密煉機學習分享
分享人：嚴增培
2013/11/26
2
一、密炼机工作原理
物料加入密炼室后，就在由两个具有螺旋棱、有速比、相对回转的转子与 密炼室壁，上、下顶栓组成的混炼系统内受到不断变化反复进行的强烈剪 切和挤压作用在绕转子流动的一周中，物料处受到剪切和摩擦作用，使胶 料的温度急剧上升，粘度变大，增加了橡胶表面的湿润性，使橡胶与配合 剂表面充分接触。同时，转子上的凸棱使胶料沿转子的轴向运动，起到搅 拌混合作用，使配合剂在胶料中混合均匀，并达到一定的分散度。
材料： 在炼胶过程中，转子承受着胶料的摩擦、挤压、腐蚀、高温作用及巨大 的扭矩，故要求转子有足够的强度和刚度，以及表面耐磨耐化学腐蚀和 良好的传热性等性能。 转子材料多采用不锈钢。突棱顶堆焊一层5～8毫米厚的耐磨硬质合金， 其余工作表面也许堆焊一层2～3毫米厚的耐磨硬质合金。
2013/11/26
成型加工设备 4.密炼机
小孔并联
因蒸汽或冷却水 在孔中易走捷径 及呆滞现象，传 热效果仍不理想
小孔串联式
因蒸汽或冷却水 流速度大，导热 系数高（孔为机 械加工而成）， 故传热效果好。
3、密封装置
基本结构形式：由动环和定环组成。动环与 轴颈相连，而定环与侧壁相连，动定环之间 压紧并相对运动，故接触面要耐磨，一般堆 焊硬质合金。
（1）外压式端面密封装置
结构简单、使用寿命 长 ，适用于低速低压 密炼机
（2）内压式端面自动密封装置
密封效果好，适 用于高压快速密 炼机。
（3）反螺纹与自压端面接触密封装置
旧式慢速橡胶密炼 机采用。不能用于 塑炼密炼机。
（3）夹套式
能加热或冷却侧壁 ，
传热效果比上两种好。 塑料密炼机多采用这 种形式和钻孔式，同 样也适合于橡胶密炼 机。
（4）钻孔式
包括：大孔串联、小孔并联、小孔串联三 种形式，其加热冷却效果依次递增。
小孔串联－－加热冷却效果最好的结 构形式
大孔串联：
ห้องสมุดไป่ตู้
橡胶密炼机的混炼室容量一般比塑料密炼机 的混炼室大。 橡胶密炼机主要规格有：50（橡塑通用）、 75、245、253、270升。 而塑料密炼机主要规格为：46、50（橡 塑通用）、75。
第二节 基本结构
一、整体结构与传动系统 1、整体结构
五个部分：①密炼室和转子部分；②加料和压 料机构部分；③卸料机构部分；④传动装置部 分；⑤机座部分。 五个系统：①加热冷却系统；②气压传动系统； ③液压传动系统；④润滑系统；⑤电控系统。
4、密炼机转子表面的突棱，使胶料作轴向移动 和翻转。
3密炼机1
4.2 密 炼 机 工 作 原 理
1.工作原理
炼胶时，生胶和配合剂加入到密炼室后， 物料就在由两个具有螺旋棱的有速比的相 对回转的转子与密炼室壁，上顶栓，下顶 栓组成的捏炼系统内受到不断变化的反复 进行的强烈剪切和挤压作用，使物料产生 剪切变形，进行强烈的捏炼，由于转子有 螺旋棱，在捏炼时物料反复进行轴向往复 运动，起到了搅拌作用，至使捏炼更为强 烈，达到了混炼塑炼目的。
整 体 结 构
五 个 系 统
密炼机的分类
按照混炼室结构：上下组合和前后组合 按照转子几何形状（Rotor Section Form） ： 椭圆形—出现较早，且炼胶效果最好 圆筒形—德国维尔纳—普弗莱德勒公司 （Werner&Pfleiderer Co. 简称W&P公司） 三棱形—英国法兰斯肖公司（Francis Shaw Co. ） 日本神户制钢所Kobe Steel
4.密炼机对物料的捏炼作用
密炼机对物料的捏炼作用可分为转子突 棱顶与密炼室内壁之间及两个转子之间两方 面的四种作用来讨论。 （1）转子外表面与密炼室内壁之间的高剪切 作用 （2）转子间的搅拌、折卷作用 （3）转子的轴向往返切割、搅拌作用 （4）上下顶栓分流、剪切和交换作用
（1）转子外表面与密炼室内壁之间 的作用
密炼室
卸料门
规格
过去 采用混炼室的工作容量和主动转子转速 表示； 现在 采用混炼室的总容量/主动转子
的转速表示。 国产密炼机的规格表示法：XM-250/20 X表示橡胶，M表示密炼机，250表示密炼 机的总容量，20表示转子转速 X（S）M-75/35x70 S表示塑料，75表示密炼机总容量，双速 （35和70转/分）
（3）轴向往返切割作用
• 对普通双棱椭圆形转子，每一转子都有两方向不 同，长短不一的螺旋棱。转子长螺旋棱的螺旋角 α=300，短棱螺旋角α=450
密炼机工作原理和参数
胶料在密炼室中旳混炼过程如下：
二、胶料在密炼室中所受旳机械作用 1、 转子外表面与密炼室内壁间旳捏炼作用 （ 椭圆型转子密炼机尤为明显）
（A）密炼机中流线和填充情况示意图 （B）局部放大，转子突棱棱峰处物料流动情况
转子表面与密炼室内壁间形成了一种环形间隙， 当胶料经过此环形间隙时，则受到捏炼作用。
生胶
拉伸
再拉伸
包卷
分 散
炭黑二次汇集体
B、在高速下使橡胶变形时,它呈现固体性质， 即发生脆性破坏而成粒状。这些新生成旳胶 粒表面上就充满了填充剂接着就在压力下， 结合成一整体，成为块胶料。
因为天然胶强度大，尤其在采用老式慢速密炼 机时，其混入方式显然属于A旳形式；而丁苯胶, 顺丁胶,乙丙胶等所谓干酪状橡胶(与天然胶相 比)，在密炼机转子转速到达某种程度以上时， 即不能发挥其弹性，就可能出现B旳形式。
总剪切变形
t－混炼时间 n－转速
D－转子棱回转直径 h－间隙
由式可知，剪切速率与混炼时间对剪切应变
量影响很大，若要在相同旳混炼时间内到达 一定旳 ，则需增长D、n ，减小h。
实际上，在密炼过程中，在密炼机旳密炼室 内，以上几种基本过程是同步进行旳。
5、塑化阶段
因为力－化学作用而使高聚物主链断裂，从而 使之变化更易变形如弹性较小旳状态，即变化 物料旳流变特征，使之适应于背面各加工过程 旳需要。
三、胶料在转子上旳流动情况
两棱转子展开图 胶料流动示意图
胶料旳轴向移动情况示意图
GK四棱转子
GK四棱转子展开图
胶料旳轴向移动情况示意图
§2－2 主要参数
一、转子旳转速与速比 1、转速
转子旳转速是密炼机主要性能指标之一。
功率消耗
90密炼机技术参数
90密炼机技术参数引言：炼机是一种用于炼制石油产品的设备，而90密炼机是其中一种常用的炼机设备。
本文将介绍90密炼机的技术参数，包括其工作原理、炼油能力、能源消耗、外观尺寸等方面的内容。
一、工作原理90密炼机采用了先进的炼油工艺，其主要工作原理是通过加热和蒸馏的方式将原油中的杂质和重质油分离出来，得到高品质的石油产品。
炼机内部设有多个加热装置和分离装置，通过控制温度和压力等参数，使得原油在炼机内进行逐步分离和精炼的过程。
二、炼油能力90密炼机的炼油能力是衡量其性能的重要参数之一。
该机型的炼油能力通常在每天数千至数万桶之间，能够满足大规模工业生产的需求。
炼机内部的分离装置和加热装置的设计使得其能够高效地进行炼油作业，提高了生产效率。
三、能源消耗在炼制过程中，能源消耗是一个重要的考量因素。
90密炼机在运行过程中需要消耗大量的热能。
为了提高能源利用效率，炼机通常会采用先进的能源回收技术，将部分废热进行回收再利用，从而降低能源消耗和生产成本。
四、外观尺寸90密炼机在设计时通常会考虑到其外观尺寸，以便适应不同场地和工厂的布局要求。
该机型通常具有较小的体积和紧凑的结构，能够灵活地安装在不同的场地上，提高了设备的适应性和使用效果。
五、自动化程度随着科技的发展，90密炼机的自动化程度也在不断提高。
现代化的炼机通常配备了先进的自动控制系统，能够实现对整个炼油过程的自动监测和控制。
通过传感器和计算机系统的联动，可以实时监测各项参数，并进行相应的调整，提高了生产的稳定性和安全性。
六、安全性能炼机在使用过程中的安全性能是一个非常重要的考量因素。
90密炼机通常会采用多重安全保护装置，如压力传感器、温度传感器、液位传感器等，用于监测和控制炼机内部的工作状态。
当发生异常情况时，这些安全保护装置能够及时作出反应，并采取相应的措施，确保炼机和操作人员的安全。
结论：90密炼机作为一种常用的炼机设备，具有较高的炼油能力和能源利用效率。
9.4 密炼机
密炼机两个 转子的长、短螺 旋突棱是相对安 装的，从而促使 物料可作轴向来 回的翻捣，并受 到强烈的混炼。
36/112
9.4.3 密炼机的主要技术参数
9.4.3.1 转子转速和速比 转速高，有利于分散相的分 散，可以缩短密炼时间，提高生产 效率。
37/112
转子的转速
v h
转子各部分参数
D L=（1.45~1.7）D
L1=（0.38~0.43）L L2=（0.7~0.72）L
转子工作段最大回转直径 转子工作段长度
短突棱长度 长突棱长度
突棱顶部宽度
转子轴颈直径 传动端轴径直径 内孔直径
B=（0.085~0.09）D
d=（0.51~0.58）D d1=（0.8~0.95）d d2=（0.4~0.6）d
转子 密炼室 加料与压料装置 卸料及锁紧机构 密封装置 传动系统
5/112
附属系统包括： 加热冷却系统 气动液压系统 润滑系统 控制系统
6/112
1-上顶栓 2-加料斗 3-混炼室 4-转子 5-卸料装置 6-底座
图9-17 密炼机的基本结构
7/112
密炼室和转子
密炼室是组合结构，在密炼室 空间内，完成物料混炼过程。
13/112
浸润或混入过程
在混合过程中，粉状物料和液 体添加剂常常粘附在聚合物的表面 ，并逐步被聚合物所包覆，该过程 被称为浸润或混入；
14/112
分布混合过程
在混合过程中，物料在转子的 分流、合并作用下发生位置交换， 各组分在共混物基体材料中分布趋 于均匀，该过程称之为分布混合；
15/112
塑化过程
9.4
密炼机
1/112

橡 胶 工 厂 设 备-密炼机(2)
思考题 密炼机的操作应注意哪些事项，生产结束后应进行哪些操作；在 低温情况下，应如何操作密炼机检修时应注意哪些安全措施。
六、密炼机安装与维护保养
( 一) 机台安装布置方案
密炼机是重型设备生产时还配有自动输送、自动称量、自动投料压片以及胶 片冷却装置等辅助设备目前常见的布置形式有: 1.密炼机布置在一层厂房; 2.密炼机布置在第二层厂房。 这种布置方案占地面积小, 但厂房高度增加
( 二) 安装
1.安装技术要求 (1)底座水平度误差轴向小于 0.04 毫米/m, 径向小于 0.10 毫米/ m 。。 (2)转子轴颈与滑动轴承应保持一定间隙如 XM-250/20 密炼机, 轴颈为 320 毫 米。 时, 采用铜轴瓦的间隙为 0.4~0.5 毫米 (3)转子轴颈与轴承孔的轴向接触率应大于 60%( 装配前用假轴试验). (4)转子工作部分端面与密炼室侧壁的间隙, 按下表选取:
b
0.1~0.23 0.2~0.3
c
0.1~0.23 0.25~0.3
d
0.1 0.25~0.3
e
f
g
h
i
XM-250/20
XM-160/30 XM-270/40
0.1~0.2
0.4~0.5
0.25~0.3
0.25~0.3
