摘 要
本设计为某公司办公楼设计。该楼建筑面积4500m2左右，主体五层。根据建筑设计、抗震方面等的要求，确定合理的结构方案和结构布置方案，确定框架、基础的形式。根据要求采用了钢筋混凝土结构。
12
最终图纸和设计书交指导教师审查并修改
2013.5.13-5.17
13
准备答辩
五、主要参考资料
1. 建筑：
(1)《建筑设计资料集》（第二版）(1)、(3)、(4)、(10)
(2)《公共建筑设计原理》
(3) 屋面、饰面、门窗、室外工程、楼梯、浴厕等省及国家标准图集。
a)《平屋面建筑构造（－）》
b)《饰面》
1、建筑位置
2、抗震要求
抗震设防烈度为7度，设计基本地震加速度值为0.10g，地震分组为第一组。Ⅱ类建筑场地，场地的特征周期取0.35S。
三、设计容及要求
1、建筑设计
建筑设计包括建筑平面设计、建筑剖面设计、建筑立面设计三个方面。其中，建筑平面设计由使用部分和交通联系部分组成：使用部分的房间又分为主要使用房间（包括生活用房、工作用房和公共活动用房）和辅助房间；交通联系部分的设计不仅关系到建筑物部联系是否方便，而且直接影响工程的造价、平面的组合方式等，交通联系部分力求路线简洁明确，利于疏散，在节约面积的同时兼顾空间的造型处理等。建筑剖面反应的是建筑物在垂直方向上各部分的结构、空间组合关系，剖面设计需要确定建筑层数、建筑物各部分的高度及不同结构、不同体量建筑空间的组合关系。建筑立面设计重点为： 根据初步确定的房屋平、剖面组合关系，绘出建筑各个方向的基本轮廓 推敲立面各部分的比例关系和材质对比，调整墙面处理和门窗布置，符合建筑形式美观的原则 对入口、雨篷、建筑装饰等进行细部处理。
实验中学框架结构教学楼设计
泰山学院本科毕业论文（设计）实验中学框架结构教学楼设计所在学院机械与工程学院专业名称土木工程申请学士学位所属学科工科年级 09级学生姓名、学号指导教师姓名、职称完成日期2013年 5月 30日中文摘要摘要在实际工程中，钢筋混凝土框架结构是一种较为普遍结构形式，广泛应用于住宅、办公、学校等公共建筑。
本设计主要对多层框架教学楼的横向框架进行了设计。
在进行设计时首先查《荷载规范》对结构的恒载、活载、风荷载以及地震荷载进行计算。
竖向荷载利用分层法、水平荷载利用D值法进而得到各种作用下结构各杆件的内力标准值。
然后按照最不利组合方式，对各种作用下的内力进行组合。
最后在组合中找出各杆件最不利的一组或几组对构件进行截面设计，选取最安全的结果进行配筋并绘出施工图。
本设计还对基础、楼板、楼梯等进行了设计，并绘出了结构施工图。
除对本框架进行手算外，还利用了PKPM对本结构进行了电算。
通过本次毕业设计并充分结合我四年来学到的基本知识使我了解了框架结构设计的全过程，达到了从理论到实践的飞跃。
同时通过设计中使用的建筑方面的规范和软件，使我更加熟悉了规范和软件的使用操作，为我以后工作打下了良好的基础。
关键字：框架结构；荷载；分层法；D值法I英文摘要AbstractIn practical engineering, the reinforced concrete frame structure has been a common structural form owing to their successful applications in many areas such asresidence, office, schools and other public buildings. This thesis is aimed at the design for transverse frame of teaching buildings with multistory frame. First, dead loads, live loads, wind load and seismic load of the structure are computed referring to “Load Standards ”. Then the standard values of each members of structure under horizontal load and vertical load can be obtained by using stratification method and “D” method respectively. Next, the internal forces under various load are combined according to the most unfavorable combination mode. Finally, the most unfavorable one or several ones in the above combinations to realize section design for members is found. In this way, the safest results to reinforce is chosen and Working Drawing is Painted. the basement, the floor and the stairs are also designed and structural working drawing are painted in this thesis. Moreover, the structure computerization is shown via employing PKPM.Thanks to this graduation design, and combining with knowledge I’ve learned in the past four years , I master the entire process of the design for frame structure, and realize the leap from theory to practice. Meanwhile, I become more familiar with the standards and operations of relative softwares than before. All these have built a good foundation for my future work.Key words:frame structure; load; stratification; “D ”meth odII目录引言 (1)第一部分建筑设计................................. 错误！未定义书签。
某中学教学楼结构设计计算书_本科毕业设计 精品
13 届本科生毕业论文（设计）存档编号本科毕业设计某中学教学楼建筑结构设计第1页共88 页目录前言 (3)摘要 (5)1.1设计依据 (8)1.2设计资料 (8)1.3工程地质资料 (9)1.4水文地质资料 (9)1.5抗震设防要求 (9)2.建筑设计 (9)2.1平面设计 (9)2.2使用部分的平面设计 (10)2.2.1门的宽度、数量和开启方式 (10)2.2.2 窗的大小和位置 (10)2.2.3 辅助房间的平面设计 (11)2.3立面设计 (11)2.4建筑剖面设计 (11)2.5其他部分详细做法和说明 (12)2.5.1屋面做法 (12)2.5.2楼面做法 (12)2.5.3墙身做法 (12)3.结构设计 (13)3.1构件截面粗估 (13)3.1.1梁尺寸确定 (13)3.1.2柱截面尺寸的确定 (14)3.2计算简图的确定（见图2） (14)3.2.1三个假设 (14)3.2.2计算简图 (14)3.3荷载统计 (15)3.3.1恒荷载计算 (15)3.3.2楼面活荷载计算 (19)3.3.3风荷载计算 (20)4.框架结构内力计算 (21)4.1竖向恒载作用下的内力计算 (21)4.1.1荷载简化 (22)4.1.2弯矩分配 (23)4.1.3梁的剪力以及柱的轴力计算 (27)4.1.4弯矩调幅 (29)4.2活载作用下的内力计算 (30)4.2.1荷载简化 (30)4.2.2弯矩分配 (31)4.2.3弯矩调幅 (33)4.2.4梁端剪力，柱的轴力计算 (34)4.3风荷载作用下的内力计算 (36)4.3.3柱端弯矩的计算 (38)4.3.4梁端弯矩，剪力的计算 (38)4.4地震作用计算 (41)4.4.1重力荷载代表值 (41)4.4.2水平地震作用下框架的侧移验算 (42)4.4.3结构基本周期的计算 (43)4.4.4水平地震作用下横向框架的内力计算 (44)5.内力组合 (48)5.1横向框架的内力组合 (48)5.1.1横梁内力组合 (48)5.1.2横梁弯矩控制值计算 (51)5.2框架柱内力组合 (59)5.2.1柱内力组合 (59)5.2.2柱剪力抗震设计值的调整 (62)6. 截面设计 (63)6.1框架梁截面设计 (63)6.1.1梁正截面受弯承载力计算 (63)6.1.2梁斜截面受剪承载力计算 (65)6.2框架柱配筋计算 (69)6.2.2柱正截面计算 (69)6.2.3柱斜截面受剪承载力计算 (71)7.基础设计 (78)7.1确定桩的规格 (78)7.2确定单桩竖向承载力标准值Q (79)7.2.1边柱下桩基计算 (79)7.2.2中柱下桩基计算 (81)7.3承台设计 (83)7.3.1承台受冲切承载力验算 (83)7.3.2承台受剪切承载力计算 (84)7.3.3承台受弯承载力计算 (84)7.4桩身结构设计计算 (85)小结 (87)前言毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。
某高校教学楼结构设计本科学位论文
目录第一章设计任务书 (2)第一节设计任务书 (2)第二节工程概况 (4)第三节中英文摘要 (6)第二章建筑设计 (8)第一节概述 (8)第二节建筑设计资料 (8)第三章结构设计 (12)第一节结构设计资料 (12)第二节载荷统计 (15)第三节屋盖、楼盖设计 (15)第四节楼梯设计 (29)第五节水平地震作用下结构的弹性变形检算 (32)第六节水平地震作用下的内力计算 (43)第七节竖向荷载作用下的内力计算 (50)第八节重力荷载代表值作用下的内力计算 (64)第九节内力组合 (71)第四章配筋计算 (78)第一节梁截面配筋计算 (78)第二节柱截面配筋计算 (87)第三节框架柱节点核心区截面抗震验算 (91)第五章基础设计 (92)第一节基础选型 (92)第二节桩基设计 (92)第三节基础梁设计 (95)参考文献 (97)附录： (99)第一章：设计任务书第一节：设计任务书设计题目——兰州某大学教学楼设计专业 ：土木工程专业 学生姓名 ： 张文丹一．设计题目某高校教学楼结构设计二．设计任务及要求根据所提供的建设要求，通过调查及搜集有关技术资料，进一步确定平面设计，正确选择结构方案，完成指定设计题目的扩大初步设计，并提出规定的设计文件。
通过毕业设计使学生初步掌握建筑设计、结构设计的一般原则、步骤和方法，能综合运用已学过的知识，培养综合分析问题、解决问题的能力，以及相应的设计技巧，同时还将培养设计工作中实事求是、严格、准确的科学态度和工作作风。
三． 设计依据（一）建筑物建于兰州市内（位于北纬36︒5’，东经103︒50’）。
（二）使用要求：建筑等级为乙类建筑，总建筑面积约7603.22m ，要求每层设教师休息室2间，两间大教室，其余教室均为中等教室。
每层有两套卫生间和盥洗室。
教学楼设计3副楼梯。
（三）地震设防烈度：8度第二组，场地为II 类。
（四）耐火等级：II 级（五）地基承载力：180Kpa 。
中学教学楼结构设计毕业论文.doc
中学教学楼结构设计毕业论文目录1 引言 ......................................... 错误!未定义书签。
2 建筑设计说明 (2)2.1 设计理念 (2)2.2 工程概况 (2)2.3 部位做法 (2)2.4 设计依据 (3)2.5 方案说明 (3)2.6 建筑设计图示 (3)3 结构设计说明 (9)3.1 工程概况 (9)3.2 设计依据 (9)3.3 地质条件 (9)3.4 建筑楼面活荷载 (10)3.5 材料 (11)3.6 楼板 (11)3.7 梁、柱 (11)3.8 其他 (11)4 结构选型和布置 (12)4.1 结构选型 (12)4.2结构布置 (12)4.3 估算截面尺寸 (15)4.3.1估算梁截面尺寸 (15)4.3.2估算柱截面尺寸 (15)4.3.3估算板厚 (16)5 框架线刚度和各楼层侧移刚度计算 (17)5.1 梁柱线刚度计算 (17)5.2横向侧移刚度计算（D值法） (19)6 竖向荷载及其内力计算 (21)6.1 恒载标准值计算（自重均为线密度） (21)6.1.1 屋面 (21)6.1.2 楼面 (21)6.1.3 梁自重 (21)6.1.4 柱自重 (22)6.1.5 墙 (22)6.1.6 楼梯 (22)6.1.7 门窗 (23)6.2 活载标准值计算 (23)6.3 竖向荷载内力计算（分层法） (23)6.3.1恒载作用下的内力计算 (25)6.3.2活载作用下的内力计算 (28)6.3.3梁柱内力计算 (30)7 水平荷载计算 (38)7.1 风荷载作用下荷载和内力计算 (38)7.1.1风荷载计算 (38)7.1.2风荷载作用下框架内力计算（D值法） (39)7.2 水平地震作用荷载和内力计算 (44)7.2.1重力荷载代表值计算 (44)7.2.2水平地震作用荷载计算（底部剪力法） (47)7.2.3水平地震作用内力计算（D值法） (48)8 框架的内力组合 (56)8.1 框架梁的内力组合 (56)8.2 框架柱的内力组合 (57)8.2.1柱弯矩值调整 (57)9 截面设计 (64)9.1 框架梁截面设计 (64)9.1.1梁正截面配筋计算(受弯) (64)9.1.2梁斜截面配筋计算（受剪） (69)9.2 框架柱截面设计 (71)9.2.1柱正截面配筋计算(偏心受压) (71)9.2.2柱斜截面配筋计算(受剪) (74)10 楼梯设计（采用平行双跑楼梯） (74)10.1 基本资料 (75)10.2 梯段板设计 (75)10.3 平台板设计.................................. 错误!未定义书签。

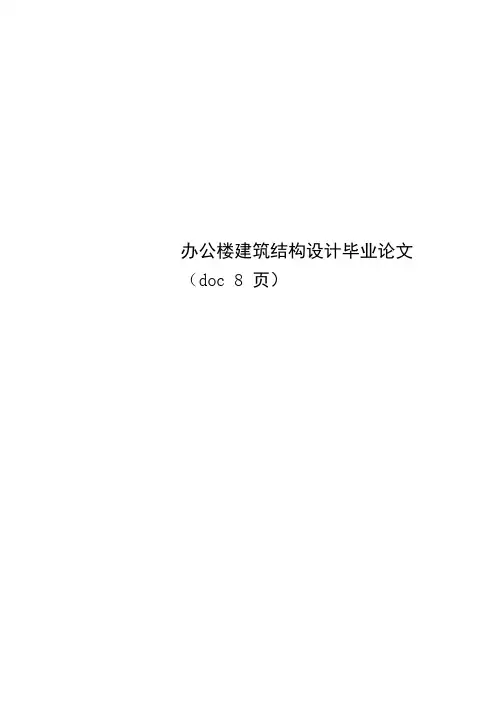

办公楼建筑结构设计毕业论文(doc8页)
