梁板柱配筋计算书

合集下载

梁板柱钢筋计算教学ppt

梁板柱钢筋计算教学ppt

6、梁侧面钢筋(87)
6000
纵向构造筋:
Ln 15d 2
7、箍筋(54、56)
(b 2c) 2 1.9d 2 Max(10d ,75) * 2(不抗震5d 2) (h 2c)
7、箍筋根数计算
梁箍筋加密范围
箍筋加密区范围: (注:Hb表梁高)
一级抗震:
C=20,Lae=30d,d=25 柱子600*600
C 20,Lae 35d
6000
直锚: Max( Lae,0.5Hc 5d ) 2 Ln
弯锚: Max(0.4Lae 15d , Hc - c 15d ) 2 Ln
2、端支座负筋(79)
端支座:第一排: Max(0.4Lae 15d , Hc - c 15d ) Ln / 3 第二排: Max(0.4Lae 15d , Hc - c 15d ) Ln / 4
底部贯通纵筋
Ln Hc L(外伸端净长) 12d Hc - c 15d
端部非贯通筋
L(外伸端净长) Hc Max( Ln / 3, L(外伸端净长 ))
柱下区域底部非贯通筋(3、71)
柱下区域底部非贯通筋
Hc+(Ln/3)*`2
条形基础底板钢筋分布(3、69)
Max(2Hb,500)
) 二级~四级抗震:Max(1.5Hb,500
②梁箍筋加密根数计算:(85)
1 加密区: ( Ln - 50) 加密间距
) 非加密间距 -1 非加密: ( Ln - 2 加密区长度


8、拉筋
(1):判断拉筋直径:6、8 (2):根数
(Ln - 50 2) 非加密间距 2 1

梁板柱钢筋计算详

梁板柱钢筋计算详

梁板柱钢筋计算第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值第二排为Ln/4+端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于支座锚固的判断呢?现在我们来总结一下以上三类钢筋的支座锚固判断问题:(1)支座宽≥Lae且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d}(2)钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d}(3)钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d} 图一4、腰筋(1)当为梁侧面构造钢筋时,其搭接与锚固长度可取为15d;(2)当为梁侧面受扭纵向钢筋时,其搭接长度为Ll或LlE(抗震);其锚固长度与方式同框架下部纵筋。

5、拉筋拉筋长度=(梁宽-2×保护层)+2×11.9d(抗震弯钩值)+2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2)如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)×2+2×11.9d+8d箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。

冠梁及支撑配筋计算书

冠梁及支撑配筋计算书

冠梁配筋计算书执行规范:《混凝土结构设计规范》(GB 50010-2010),本文简称《混凝土规范》钢筋:d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; P - HRBF335; Q - HRBF400; R - HRBF5001 已知条件及计算要求:(1)已知条件:矩形柱b=800mm,h=1200mm计算长度 L=8.50m砼强度等级 C30,fc=14.30N/mm2 ft=1.43N/mm2纵筋级别 HRB400,fy=360N/mm2,fy'=360N/mm2箍筋级别 HPB300,fy=270N/mm2轴力设计值 N=1.00kN弯矩设计值 Mx=775.00kN.m,My=0.00kN.m剪力设计值 Vy=50.00kN,Vx=0.00kN(2)计算要求:1.正截面受压承载力计算2.斜截面承载力计算3.裂缝计算2受压计算2.1轴压比A = b x h = 800x 1200 = 960000mm2N 1.00 x 103A= --------- =--------------------------- = 0.000fc A 14-3x 960000 2.2偏压计算(1)计算相对界限受压区高度与《混凝土规范》式6.2.7-1:取A=0mm2s偏压计算配筋:x方向A =1904mm2 sx:丫方向人=0mm2 sy轴压计算配筋:x方向A =0mm2sx 0.80f y 360.0 =0.5176+ ------- -----E ws cu 200000 x 0.0033⑵计算轴向压力作用点至钢筋合力点距离e:h 0 = h -a5 = 1200 - 35 = 1165mm M 775.00N 1.00=774.9999 m = 774999.9 mm =max{20,h/30} = 40.0 mm,i = e 0 +e0 =774999-9 + 40-0 = 775039-9mme = e , + -- a = 775039.9 +i 2 s 1200------ - 35 = 775604.9 mm 2(3)计算配筋e . = 775039.9mm〉0.3h = 0.3x 1165 = 349.5mm i0N b = a 1f c bh 0 Jb = 1.00x 14.3 x 800 x 1165 x 0.5176 = 6898994N且N=1.00kN W N b=6898.99kN,按照大偏心受压构件计算,根据《混凝土规范》6.2.17:1.00 x 103b 1.00 x 14.3 x 800c =0.1 mm@x=0.1mm < 2a =70mm,Ne -a1 f c bx h 0x=70.0mm) A s = A s—0.5 h + 0.5 x1.00x 10 3x(775039.9 —0.5 x 1200.0 + 0.5 x70.0 )360.0 x( 1165 - 35 )=1904 mm22.3 轴压验算(1)计算稳定系数8500 =10.6b 800根据《混凝土规范》表6.2.15:插值计算构件的稳定系数@=0.971(2)计算配筋,根据《混凝土规范》公式6.2.15:A sN—f A0.9。

300X700梁模板(扣件式,梁板立柱共用)11计算书

300X700梁模板(扣件式,梁板立柱共用)11计算书

300X700梁模板(扣件式,梁板立柱共用)11计算书计算依据:1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-2017一、工程属性二、荷载设计风荷载参数:三、模板体系设计梁底增加立杆布置方式按梁两侧立杆间距均分梁底增加立杆依次距梁左侧立杆距离(mm) 267,533梁底支撑小梁最大悬挑长度(mm) 200梁底支撑小梁根数 4梁底支撑小梁间距100每纵距内附加梁底支撑主梁根数0结构表面的要求结构表面隐蔽设计简图如下:平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400取单位宽度b=1000mm,按三等跨连续梁计算:W=bh2/6=1000×15×15/6=37500mm3,I=bh3/12=1000×15×15×15/12=281250mm4 q1=γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k,1.35(G1k+(G2k+G3k)×h)+1.4ψc Q1k]×b=1.1×max[1.2×(0.1+(24+1.5)×0.7)+1.4×3,1.35×(0.1+(24+1.5)×0.7)+1.4×0.7×3]×1=29.89k N/mq1静=γ0×1.35×[G1k+(G2k+G3k)×h]×b=1.1×1.35×[0.1+(24+1.5)×0.7]×1=26.656kN/m q1活=γ0×1.4×0.7×Q1k×b=1.1×1.4×0.7×3×1=3.234kN/mq2=[1×(G1k+(G2k+G3k)×h)]×b=[1×(0.1+(24+1.5)×0.7)]×1=17.95kN/m计算简图如下:1、强度验算M max=0.1q1静L2+0.117q1活L2=0.1×26.656×0.12+0.117×3.234×0.12=0.03kN·m σ=M max/W=0.03×106/37500=0.812N/mm2≤[f]=15N/mm2满足要求!2、挠度验算νmax=0.677q2L4/(100EI)=0.677×17.95×1004/(100×5400×281250)=0.008mm≤[ν]=L/25 0=100/250=0.4mm满足要求!3、支座反力计算设计值(承载能力极限状态)R1=R4=0.4q1静L+0.45q1活L=0.4×26.656×0.1+0.45×3.234×0.1=1.212kNR2=R3=1.1q1静L+1.2q1活L=1.1×26.656×0.1+1.2×3.234×0.1=3.32kN标准值(正常使用极限状态)R1'=R4'=0.4q2L=0.4×17.95×0.1=0.718kNR2'=R3'=1.1q2L=1.1×17.95×0.1=1.974kN五、小梁验算承载能力极限状态:梁底面板传递给左边小梁线荷载:q1左=R1/b=1.212/1=1.212kN/m梁底面板传递给中间小梁最大线荷载:q1中=Max[R2,R3]/b = Max[3.32,3.32]/1= 3.32kN/m梁底面板传递给右边小梁线荷载:q1右=R4/b=1.212/1=1.212kN/m小梁自重:q2=1.1×1.35×(0.3-0.1)×0.3/3 =0.03kN/m梁左侧模板传递给左边小梁荷载q3左=1.1×1.35×0.5×(0.7-0.12)=0.431kN/m梁右侧模板传递给右边小梁荷载q3右=1.1×1.35×0.5×(0.7-0.12)=0.431kN/m梁左侧楼板传递给左边小梁荷载q4左=1.1×Max[1.2×(0.5+(24+1.1)×0.12)+1.4×3,1.3 5×(0.5+(24+1.1)×0.12)+1.4×0.7×3]×(0.4-0.3/2)/2×1=1.157kN/m梁右侧楼板传递给右边小梁荷载q4右=1.1×Max[1.2×(0.5+(24+1.1)×0.12)+1.4×3,1.3 5×(0.5+(24+1.1)×0.12)+1.4×0.7×3]×((0.8-0.4)-0.3/2)/2×1=1.157kN/m 左侧小梁荷载q左=q1左+q2+q3左+q4左 =1.212+0.03+0.431+1.157=2.829kN/m中间小梁荷载q中= q1中+ q2=3.32+0.03=3.35kN/m右侧小梁荷载q右=q1右+q2+q3右+q4右 =1.212+0.03+0.431+1.157=2.829kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[2.829,3.35,2.829]=3.35kN/m正常使用极限状态:梁底面板传递给左边小梁线荷载:q1左'=R1'/b=0.718/1=0.718kN/m梁底面板传递给中间小梁最大线荷载:q1中'=Max[R2',R3']/b =Max[1.974,1.974]/1= 1.974kN/m梁底面板传递给右边小梁线荷载:q1右'=R4'/b=0.718/1=0.718kN/m小梁自重:q2'=1×(0.3-0.1)×0.3/3 =0.02kN/m梁左侧模板传递给左边小梁荷载q3左'=1×0.5×(0.7-0.12)=0.29kN/m梁右侧模板传递给右边小梁荷载q3右'=1×0.5×(0.7-0.12)=0.29kN/m梁左侧楼板传递给左边小梁荷载q4左'=[1×(0.5+(24+1.1)×0.12)]×(0.4-0.3/2)/2×1=0.43 9kN/m梁右侧楼板传递给右边小梁荷载q4右'=[1×(0.5+(24+1.1)×0.12)]×((0.8-0.4)-0.3/2)/2×1 =0.439kN/m左侧小梁荷载q左'=q1左'+q2'+q3左'+q4左'=0.718+0.02+0.29+0.439=1.467kN/m中间小梁荷载q中'= q1中'+ q2'=1.974+0.02=1.994kN/m右侧小梁荷载q右'=q1右'+q2'+q3右'+q4右' =0.718+0.02+0.29+0.439=1.467kN/m小梁最大荷载q'=Max[q左',q中',q右']=Max[1.467,1.994,1.467]=1.994kN/m为简化计算,按二等跨连续梁和悬臂梁分别计算,如下图:1、抗弯验算M max=max[0.125ql12,0.5ql22]=max[0.125×3.35×0.92,0.5×3.35×0.22]=0.339kN·mσ=M max/W=0.339×106/32667=10.383N/mm2≤[f]=11.44N/mm2满足要求!2、抗剪验算V max=max[0.625ql1,ql2]=max[0.625×3.35×0.9,3.35×0.2]=1.884kNτmax=3V max/(2bh0)=3×1.884×1000/(2×40×70)=1.009N/mm2≤[τ]=1.232N/mm2满足要求!3、挠度验算ν1=0.521q'l14/(100EI)=0.521×1.994×9004/(100×7040×114.333×104)=0.847mm≤[ν]=l/250=900/250=3.6mm1ν2=q'l24/(8EI)=1.994×2004/(8×7040×114.333×104)=0.05mm≤[ν]=2l2/250=2×200/25 0=1.6mm满足要求!4、支座反力计算承载能力极限状态R max=max[1.25qL1,0.375qL1+qL2]=max[1.25×3.35×0.9,0.375×3.35×0.9+3.35×0.2]=3.769kN同理可得:梁底支撑小梁所受最大支座反力依次为R1=3.183kN,R2=3.769kN,R3=3.769kN,R4=3.1 83kN正常使用极限状态R max'=max[1.25q'L1,0.375q'L1+q'L2]=max[1.25×1.994×0.9,0.375×1.994×0.9+1.994×0.2] =2.243kN同理可得:梁底支撑小梁所受最大支座反力依次为R1'=1.65kN,R2'=2.243kN,R3'=2.243kN,R4'=1.6 5kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.7主梁计算截面类型(mm) Φ48×2.7主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.12主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 9.89可调托座内主梁根数 11、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.164×106/4120=39.833N/mm2≤[f]=205N/mm2满足要求!2、抗剪验算主梁剪力图(kN)V max=3.769kNτmax=2V max/A=2×3.769×1000/384=19.63N/mm2≤[τ]=125N/mm2 满足要求!3、挠度验算主梁变形图(mm)νmax=0.033mm≤[ν]=L/250=267/250=1.068mm满足要求!4、支座反力计算承载能力极限状态支座反力依次为R1=0.353kN,R2=7.305kN,R3=7.305kN,R4=0.353kN七、可调托座验算荷载传递至立杆方式可调托座可调托座承载力容许值[N](kN) 30扣件抗滑移折减系数k c0.851、扣件抗滑移验算两侧立杆最大受力N=max[R1,R4]=max[0.353,0.353]=0.353kN≤0.85×8=6.8kN 单扣件在扭矩达到40~65N·m且无质量缺陷的情况下,单扣件能满足要求!2、可调托座验算可调托座最大受力N=max[R2,R3]=7.305kN≤[N]=30kN满足要求!八、立杆验算剪刀撑设置普通型立杆顶部步距h d(mm) 1000200 顶部立杆计算长度系数μ1 1.427立杆伸出顶层水平杆中心线至支撑点的长度a(mm)1、长细比验算顶部立杆段:l01=kμ1(h d+2a)=1×1.427×(1000+2×200)=1998mm非顶部立杆段:l02=kμ2h =1×1.808×1500=2712mmλ=max[l01,l02]/i=2712/16=169.5≤[λ]=210长细比满足要求!顶部立杆段:l01=kμ1(h d+2a)=1.185×1.427×(1000+2×200)=2367mm非顶部立杆段:l02=kμ2h =1.185×1.808×1500=3214mmλ=max[l01,l02]/i=3214/16=200.875查表得:φ=0.182、风荷载计算M wd=γ0×φc×γQ×Mωk=γ0×φc×γQ×(ζ2×ωk×l a×h2/10)=1.1×0.6×1.4×(1×0.027×0.9×1.52/10)=0.005kN·m3、稳定性计算R1=0.353kN,R2=7.305kN,R3=7.305kN,R4=0.353kN梁两侧立杆承受楼板荷载:左侧楼板传递给梁左侧立杆荷载:N边1=1.1×max[1.2×(0.5+(24+1.1)×0.12)+1.4×3,1.3 5×(0.5+(24+1.1)×0.12)+0.7×1.4×3]×(0.9+0.4-0.3/2)/2×0.9=4.79kN右侧楼板传递给梁右侧立杆荷载:N边2=1.1×max[1.2×(0.5+(24+1.1)×0.12)+1.4×3,1.3 5×(0.5+(24+1.1)×0.12)+0.7×1.4×3]×(0.9+0.8-0.4-0.3/2)/2×0.9=4.79kNN d=max[R1+N边1,R2,R3,R4+N边2]+1.1×1.35×0.15×(9-0.7)=max[0.353+4.79,7.3 05,7.305,0.353+4.79]+1.849=9.154kNf d=N d/(φA)+M wd/W=9153.987/(0.18×384)+0.005×106/4120=133.65N/mm2≤[f]=205 N/mm2满足要求!九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条:支撑脚手架独立架体高宽比不应大于3.0H/B=9/20=0.45≤3满足要求!十、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.9×0.448=0.403kN/m:风荷载作用在支架外侧模板上产生的水平力标准值:F wk= l'a×H m×ωmk=0.9×1×0.239=0.215kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok:M ok=0.5H2q wk+HF wk=0.5×92×0.403+9×0.215=18.265kN.m参考《规范》GB51210-2016 第6.2.17条:B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j=B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=202×0.9×[0.15×9/(0.9×0.9)+0.5]+2×1×20/2=800kN. m≥3γ0M ok =3×1.1×18.265=60.276kN.M满足要求!十一、立杆支承面承载力验算F1=N=9.154kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定,见下表可得:βh=1,f t=0.858N/mm2,η=1,h0=h-20=100mm,u m =2[(a+h0)+(b+h0)]=800mmF=(0.7βh f t+0.25σpc,m)ηu m h0=(0.7×1×0.858+0.25×0)×1×800×100/1000=48.048kN≥F1=9. 154kN满足要求!2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定,见下表可得:f c=7.488N/mm2,βc=1,βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(300)×(300)/(100×100)]1/2=3,A ln=ab=10000mm 2F=1.35βcβl f c A ln=1.35×1×3×7.488×10000/1000=303.264kN≥F1=9.154kN满足要求!。

梁、柱、板钢筋工程算量规则.doc

梁、柱、板钢筋工程算量规则.doc

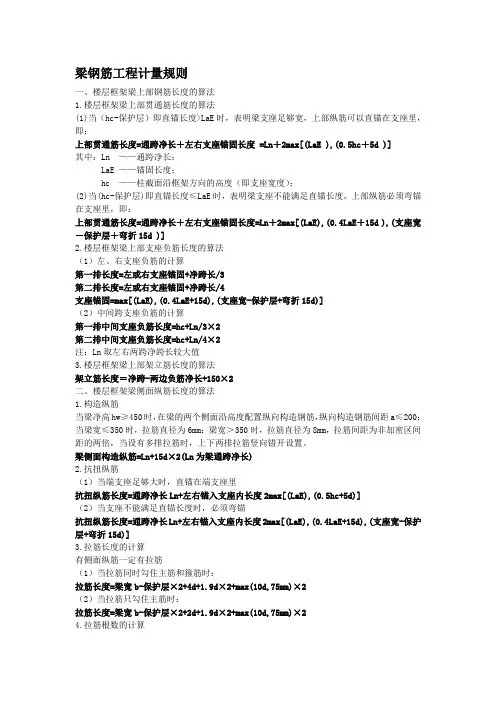

梁钢筋工程计量规则一、楼层框架梁上部钢筋长度的算法1.楼层框架梁上部贯通筋长度的算法(1)当(hc-保护层)即直锚长度>LaE时,表明梁支座足够宽,上部纵筋可以直锚在支座里,即:上部贯通筋长度=通跨净长+左右支座锚固长度 =Ln+2max[(LaE ),(0.5hc+5d )]其中:Ln ——通跨净长;LaE ——锚固长度;hc ——柱截面沿框架方向的高度(即支座宽度);(2)当(hc-保护层)即直锚长度≤LaE时,表明梁支座不能满足直锚长度,上部纵筋必须弯锚在支座里,即:上部贯通筋长度=通跨净长+左右支座锚固长度=Ln+2max[(LaE),(0.4LaE+15d ),(支座宽-保护层+弯折15d )]2.楼层框架梁上部支座负筋长度的算法(1)左、右支座负筋的计算第一排长度=左或右支座锚固+净跨长/3第二排长度=左或右支座锚固+净跨长/4支座锚固=max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)](2)中间跨支座负筋的计算第一排中间支座负筋长度=hc+Ln/3×2第二排中间支座负筋长度=hc+Ln/4×2注:Ln取左右两跨净跨长较大值3.楼层框架梁上部架立筋长度的算法架立筋长度=净跨-两边负筋净长+150×2二、楼层框架梁侧面纵筋长度的算法1.构造纵筋当梁净高hw≥450时,在梁的两个侧面沿高度配置纵向构造钢筋,纵向构造钢筋间距a≤200;当梁宽≤350时,拉筋直径为6mm;梁宽>350时,拉筋直径为8mm,拉筋间距为非加密区间距的两倍,当设有多排拉筋时,上下两排拉筋竖向错开设置。

梁侧面构造纵筋=Ln+15d×2(Ln为梁通跨净长)2.抗扭纵筋(1)当端支座足够大时,直锚在端支座里抗扭纵筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.5hc+5d)](2)当支座不能满足直锚长度时,必须弯锚抗扭纵筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]3.拉筋长度的计算有侧面纵筋一定有拉筋(1)当拉筋同时勾住主筋和箍筋时:拉筋长度=梁宽b-保护层×2+4d+1.9d×2+max(10d,75mm)×2(2)当拉筋只勾住主筋时:拉筋长度=梁宽b-保护层×2+2d+1.9d×2+max(10d,75mm)×24.拉筋根数的计算拉筋间距为非加密区间距的2倍,拉筋根数=(Ln-50×2)/非加密区间距的2倍+1三、楼层框架梁下部纵筋长度的算法1.下部贯通筋长度的计算(1)当端支座足够大时,直锚在端支座里下部贯通筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.5hc+5d)](2)当支座不能满足直锚长度时,必须弯锚下部贯通筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]2.下部非贯通筋长度的计算(1)当端支座足够大时,直锚在端支座里下部非贯通筋长度=净跨长+左右锚入支座内长度2max[(LaE),(0.5hc+5d)](2)当支座不能满足直锚长度时,必须弯锚首尾跨下部非贯通筋长度=净跨长+锚入端支座内长度max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]+中间支座max[(LaE),(0.5hc+5d)]中间跨下部非贯通筋长度=净跨长+左右锚入支座内长度2max[(LaE),(0.5hc+5d)]四、楼层框架梁箍筋的算法箍筋长度=2(梁宽b-保护层×2+2d)+2(梁高h-保护层×2+2d)+1.9d×2+max(10d,75mm)×2 箍筋根数:(1)一级抗震等级楼层框架梁箍筋根数=加密区根数×2+非加密区根数加密区根数:[max(梁高hb×2,500)-50]/加密间距+1非加密区根数: (净跨长-加密区长×2)/非加密间距-1(2)二至四级抗震等级楼层框架梁箍筋根数=加密区根数×2+非加密区根数加密区根数: [max(梁高hb×1.5,500)-50]/加密间距+1非加密区根数: (净跨长-加密区长×2)/非加密间距-1五、吊筋的算法吊筋长度=次梁宽b+2×50+2×(梁高-2×保护层)/sin45°(或60°)+2×20d六、附加箍筋的算法附加箍筋长度算法和箍筋计算方法一样附加箍筋间距为8d且≤100,附加根数按图纸标注计算七、屋面框架梁钢筋的算法屋面框架梁上部贯通筋长度=通跨净长+(左端支座宽-保护层)+(右端支座宽-保护层)+弯折(梁高-保护层)×2屋面框架梁上部负筋长度=净跨/3(4)+(左端支座宽-保护层)+弯折(梁高-保护层)例题:解:KZ1:450mm×450mm;抗震等级二级;C30混凝土;c=25mm;LaE=34d hc-c=450-25=425mm<LaE=34d=850mm,钢筋需要弯锚上部贯通筋:(10800-450)+2×850=12050mm N=2支座负筋:第一排左 (6600-450)/3+850=2900mm N=2中 (6600-450)/3×2+450=4550mm N=2右 (4200-450)/3+850=2100mm N=2第二排左 (6600-450)/4+850=2387.5mm N=2中 (6600-450)/4×2+450=3525mm N=2右 (4200-450)/4+850=1787.5mm N=2架立筋:第一跨 (6600-450)-(6600-450)/3×2+150×2=2350mm N=2第二跨(4200-450)-(6600-450)/3-(4200-450)/3+150×2=750mm N=2下部非贯通筋:第一跨(6600-450)+2×850=7850mm N=4第二跨(4200-450)+2×850=5450mm N=3构造筋:(10800-450)+15×2×12=10710mm N=4拉筋(只勾住主筋,直径取6mm):(300-2×25+2×6)+1.9×2×6+2×75=434.8mm根数:(6600-450-2×50)/(2×200)+1+(4200-450-2×50)/(2×200)+1=28根箍筋:2×(300-2×25+2×10)+2×(700-2×25+2×10)+1.9×2×10+2×100=2118mm 根数:第一跨加密区 (1.5×700-50)/100+1=11根 2×11=22根非加密区(6600-450-2×1.5×700)/200-1=20根第二跨加密区 (1.5×700-50)/100+1=11根 2×11=22根非加密区(4200-450-2×1.5×700)/200-1=8根箍筋总根数=22+20+22+8=72根柱钢筋工程计量规则一、基础层插筋计算(1)柱直接生根于基础板;(2)柱生根于基础梁上基础插筋长度=弯折长度a+竖直长度h1+非连接区hn/3+搭接长度LIEa的取值:h-c≥0.5LaE,max(12d,150)h-c≥0.6LaE,max(10d,150)h-c≥0.7LaE,max(8d,150)h-c≥0.8LaE,max(6d,150)h:基础厚度;h-c=h1二、柱纵筋长度的算法1.-1层柱子纵筋长度纵筋长度=-1层层高-(-1层非连接区hn/3)+1层非连接区hn/3+搭接长度LlE如果出现多层地下室,只有基础层顶面和首层顶面是hn/3,净高其余均为max(1/6净高、500、柱截面长边)2.1层柱子纵筋长度纵筋长度=1层层高-1层非连接区hn/3+max(hn/6,hc,500)+搭接长度LlE3.中间层柱子纵筋长度纵筋长度=中间层层高-当前层非连接区+(当前层+1)非连接区+搭接长度LlE非连接区=max(hn/6,hc,500)4.顶层柱纵筋计算(1)顶层中柱纵筋计算中柱纵筋长度=顶层层高-顶层非连接区-梁高+(梁高-保护层)+12d非连接区=max(hn/6,hc,500)注:当直锚长度<laE,且顶层为现浇混凝土板,其强度等级≥C20,板厚≥80mm时(2)顶层边柱纵筋计算情况A:当顶层梁宽小于柱宽,又没有现浇板时,边柱外侧纵筋只有65%锚入梁内;顶层边柱纵筋长度:1号纵筋长度=顶层层高-顶层非连接区长度-梁高+1.5LaE(65%)2号纵筋长度=顶层层高-顶层非连接区长度-保护层+(与弯折平行的柱宽-2×保护层)+8d (35%)3号纵筋长度=顶层层高-顶层非连接区长度-保护层+(与弯折平行的柱宽-2×保护层)4号纵筋长度=顶层层高-顶层非连接区长度-保护层+12d5号纵筋长度=顶层层高-顶层非连接区长度-梁高+ LaE情况B:当顶板为现浇板,混凝土强度等级≥C20、板厚≥80mm时,边柱外侧纵筋100%锚入梁及板内;顶层边柱纵筋长度:只有1号钢筋和4号钢筋情况C:当柱外侧纵向钢筋配率大于1.2%时,边柱外侧纵筋分两批锚入梁内,50%根数锚固长度为1.5LaE,50%根数锚固长度为1.5LaE+20d;顶层边柱纵筋长度:边柱外侧纵筋分两批锚入梁内,50%根数锚固长度为1.5LaE,50%根数锚固长度为1.5LaE+20d 1号纵筋长度(外侧根数一半)=顶层层高-顶层非连接区长度-梁高+1.5LaE1号纵筋长度(外侧根数一半)=顶层层高-顶层非连接区长度-梁高+1.5LaE+20d(3)顶层角柱纵筋计算顶层角柱两面有梁,其纵向钢筋的计算方法和边柱一样,只是外侧是两个面,外侧纵筋总跟数为两个外侧总根数之和计算5.柱变截面位置纵向钢筋构造(1)柱纵向钢筋连接接头相互错开,在同一截面内的钢筋接头面积百分率:对于绑扎搭接和机械连接不宜大于50%,对于焊接连接不应大于50%(2)框架柱纵向钢筋直径d>28时,不宜采用绑扎搭接接头三、柱箍筋根数的算法1.基础箍筋根数计算根数=(基础高度-基础保护层)/间距-12.-1层箍筋根数计算根部根数=[hn(-1层)/3-50]/加密间距+1梁下根数=[hn(1层)/3]/加密间距+1梁高范围根数=梁高/加密间距非加密区根数=非加密区长度/非加密间距-13.1层箍筋根数计算根部根数=[hn(1层)/3]/加密间距+1梁下根数=max[hn(2层)/6,hc,500]/加密间距+1梁高范围根数=梁高/加密间距非加密区根数=非加密区长度/非加密间距-14.顶层箍筋根数计算(假如房屋只有两层)根部根数=max[hn(2层)/6,hc,500]/加密间距+1梁下根数=max[hn(2层)/6,hc,500]/加密间距+1梁高范围根数=梁高/加密间距非加密区根数=非加密区长度/非加密间距-1例题:楼层框架梁均为300mm×650mm,混凝土等级C30,板厚100mm,抗震等级二级,基础为800mm的筏板基础,计算:柱的钢筋工程量,钢筋采用电渣压力焊连接。

柱配筋计算

柱配筋计算

柱配筋计算柱正截面单向偏心受力承载力计算书1 已知条件柱截面宽度b=600mm,截面高度h=600mm,纵向钢筋合力点至截面近边缘距离as=35mm,弯矩平面内计算长度l0x=4000mm,弯矩平面外计算长度l0y=4000mm,混凝土强度等级C30,纵向钢筋强度设计值fy=360MPa,非抗震设计,截面设计压力N=500kN,设计弯矩M=300kN·m,截面下部受拉,计算配筋面积。

2 配筋计算构件截面特性计算A=360000mm2,Ix=10800000000.0mm4, Iy=10800000000.0mm4ix=173.2mm, iy=173.2mm 查混凝土规范表4.1.4可知fc=14.3MPa由混凝土规范6.2.6条可知α1=1.00β1=0.80由混凝土规范公式(6.2.1-5)可知混凝土极限压应变εcu=0.0033由混凝土规范表4.2.5可得钢筋弹性模量Es=200000MPa相对界限受压区高度ξb=0.518截面面积A=bh=600×600=360000mm2截面有效高度h0=h-as=600-35=565mm根据混凝土规范表6.2.15可得轴心受压稳定系数φ=1.000轴心受压全截面钢筋面积A's=0.00mm2根据混凝土规范6.2.3条,判断是否需要考虑轴压力在挠曲杆件中产生的附加弯矩N/(fcA)=500000/(14.3×360000)=0.10 ≤0.9M1/M2=0.00/300=0.00 ≤0.9lc/i=4000/173.2=23.1 ≤34-12(M1/M2)=34-12×(0/300)=34不需要考虑轴压力在挠曲杆件中产生的附加弯矩影响偏心距e0=300000000/500000=600mm根据混凝土规范6.2.5条可知附加偏心距ea=20mm初始偏心距ei=e0+ea=600+20=620mm 轴向压力作用点至远离压力一侧钢筋的距离e=ei+0.5h-as=620+0.5×600-35=885mm假定截面为大偏心受压,则截面相对受压区高度ξ=N/(α1fcbh0)=500000/(1.0×14.3×600×565)=0.103ξ<ξb,截面为大偏心受压。

梁板柱配筋计算书

梁板柱配筋计算书

截面设计本工程框架抗震等级为三级。

根据延性框架设计准则,截面设计时,应按照“强柱弱梁”、“强剪弱弯”原则,对内力进行调整。

框架梁框架梁正截面设计非抗震设计时,框架梁正截面受弯承载力为:20c s 1u bh f M αα= (9-1-1)抗震设计时,框架梁正截面受弯承载力为: RE20c s 1E u /γααbh f M =(9-1-2)因此,可直接比较竖向荷载作用下弯矩组合值M 和水平地震作用下弯矩组合值M 乘以抗震承载力调整系数后RE 的大小,取较大值作为框架梁截面弯矩设计值。

即{}uE RE u ,Max M M M γ= (9-1-3)比较39和表43中的梁端负弯矩,可知,各跨梁端负弯矩均由水平地震作用控制。

故表39中弯矩设计值来源于表43,且为乘以RE γ后的值。

进行正截面承载力计算时,支座截面按矩形截面计算;跨中截面按T 形截面计算。

T 形截面的翼缘计算宽度应按下列情况的最小值取用。

AB 跨及CD 跨:f 31l b ='=7.5/3=2.5m ;m 2.4)]3.025.0(5.02.4[3.0n f =+⨯-+=+='s b bm h b b f f 86.13.0123.012=⨯+='+='1.00f ≥'h h ,故取f b '=1.86m判别各跨中截面属于哪一类T 型截面:一排钢筋取0h =700-40=660mm , 两排钢筋取0h =700-65=635mm, 则()2f 0f f c h h h b f '-''=14.3×1860×130×(660-130/2)=2057.36kN.m该值大于跨中截面弯矩设计值,故各跨跨中截面均属于第一类T 形截面。

BC 跨:0f 31l b ='=3.0/3=1.0m ; nf s b b +='=0.3+8.4-0.3=8.4m ;mh b b f f 86.113.0123.012=⨯+='+=';1.00f ≥'h h ,故取f b '=1m判别各跨中截面属于哪一类T 型截面: 取0h =550-40=510mm , 则()2f 0f f c h h h b f '-''=14.3×1000×130×(510-130/2)=827.26kN.m该值大于跨中截面弯矩设计值,故各跨跨中截面均属于第一类T 形截面。

梁板配筋计算书

梁板配筋计算书

张家口市某农产品交易市场办公楼梁板配筋计算书1、楼板的配筋计算;楼板厚80㎜,混凝土用C30,钢筋用HRB335,FC=14.3N∕m ㎡,Ft=1.43,Fy=300,∮b=0.55Ho=H-20=80-20=60确板宽1000㎜为计算单位板的自重;24×0.08×1=1.92KN∕M活荷载;Qk=2 KN∕㎡ 2 KN∕㎡×1m=2KN/mq=1.2×1.92+1.4×2=5.104KN/mM=1/8q×L×L=1/8×5.104×2.7×2.7=4.35102KN.Mαs=M/Fc.B.Ho.Ho=(4.65102×1000000)/(14.3×60×60×1000)=0.09∮=1-√1-2×αs=1-√1-2×0.09=0.1As=∮FC B.Ho/Fy=0.1×14.3×1000×60/300=286 m㎡e=286/1000×80=0.3﹪符合钢筋的最小配筋率∮=0.1<∮b=0.55取4φ12 配筋净距离=(1000-2×20-4×12)/3=310mm>250mm 不符合规范所以取 5φ10配筋净距离=(1000-2×20-5×10)/4=227mm 按规范取@=250mm选筋。

选用5φ10@2502、梁的配筋计算;混凝土采用C30,钢筋采用HRB335,选定截面尺寸h=2700/9=300㎜B=300/2=150㎜梁的自重;1×0.15×0.3×25=1.125 KN/m活荷载标准值=2 KN∕㎡活荷载;q1=2×6=12 KN/m q2=1.92×6=11.52 KN/mYg=1.2 Yq=1.4q=1.125×1.2+23.52×1.4=34.278 KN/mM=1/8Q×L×L=1/8×34.278×2.7×2.7=31.24 KN.Mαs =M/Fc.b.Ho.Ho=3.124×10000000/14.3×150×280×280=0.19 ∮=1-√1-2×αs=1-√1-2×0.19=0.2As=∮Fc.b.Ho/Fy=0.2×14.3×150×280/300=400m㎡e=400/300×150=0.8﹪符合梁的经济配筋率选筋4φ12@843、梁的箍筋计算箍筋采用HPB235,混凝土采用C30.梁承受的均部荷载=q1+q2=23.52KN/m求支座处剪力的设计值;V=1/2qLo=1/2×34.278×1.4×2.7=64.79KNHw=Ho=300-20=280㎜ 280/150=1.9<40.25FC.B.Ho=0.25×14.3×150×280=150150N=150.15KN>V=64.79KN验算是否按构造配箍筋;0.7Ft.b.Ho=0.7×1.43×150× 280=42042N=42.042KN<64.79KN 应按计算确定箍筋计算箍筋用量;Asv/S》(V-0.7Ft.b.Ho)/1.25Frv.Ho=(64.79×1000-0.7×1.43×150×280)/1.25×210×280=0.31m㎡/㎜选双支箍φ6(Asv1=28.3 m㎡)箍筋间距 S≤2×28.3/0.31= 182.6mm 验算配箍筋。

9、2.10框架梁、柱配筋计算

9、2.10框架梁、柱配筋计算

2 上部结构设计2.10第1/1轴框架梁、柱配筋计算2.10.1承载力抗震调整根据《高层建筑混凝土结构规范》(JGJ3-2002)式(4.7.2-2)规定,有地震作用组合时,作用效应设计值S 应采用下式表达式:RE R S γ/≤ (2.3)式:RE γ——为构件承载力抗震调整系数,取值见表2.10-1:表2.10-1 承载力抗震调整系数表具体调整见梁、柱配筋表。

最小配筋率的确定:根据《混凝土结构设计规范》(GB 50010-2002)11.3.6规定,三级抗震时,框架梁正截面设计抗震要求的最小配筋率支座取0.25%和yt f f /55%=55×1.43/360=0.218%的较大值,跨中取0.20%和yt f f /45%=45×1.43/360=0.179%的较大值,所以支座取0.25%,跨中取0.20%。

且梁端纵向受拉钢筋的配筋率不应大于2.5%。

2.10.2 梁截面设计 1).梁的正截面强度计算材料强度:C30(22/43.1,/3.14mm N f mm N f t c ==);HPB400级钢筋(2/360mm N f y =)。

(1) AB 跨梁正截面受弯承载力计算。

从梁内力组合表中,挑出第一层AB 梁跨中及支座截面的最不利内力。

、m kN M A .)08.79(68.171-= kN V A 80.114= m kN M .8.90=中 m kN M B .)82.35(08.154-= kN V B 44.119-= ○1、计算跨中截面。

因梁板现浇,故跨中按T形截面'0'0',1.0258.0465/120/,465,120f f f b h h mm h mm h >====不受此限制,,23003/69003/,45000mm l mm s b n ===+故取mm b f 2300'=。

广州大学土木工程学院(毕业设计)学士学位论文)2/120465(12023003.140.1)2/('0''1-⨯⨯⨯⨯=-f f f c h h h b f αm kN M m kN mm N .8.90.45.1598.1045.15986=>=⨯= 故属第一类T 形截面。

板、梁、柱钢筋的计算公式

板、梁、柱钢筋的计算公式

板底筋长度=净跨+伸进长度*2+弯勾2*6.25*d板底筋根数=ceil((净跨-2*起步距离)/间距)+1(起步距离=第一根钢筋距梁或墙边50mm)板中间支座负筋长度=水平长度+弯折长度*2板端支座板负筋长度=锚入长度+弯勾+板内净尺寸+弯折长度板负筋根数=ceil((净跨-2*起步距离)/间距)+1(起步距离=第一根钢筋距梁或墙边50mm)板负筋分布筋长度=轴线长度-负筋标注长度*2+参差长度*2(轴线长度-轴线两边内梁的宽度)(参差长度是分布筋和负筋搭接长度)板端支座负筋的分布筋根数=负筋板内净长/间距(取整)+1板中间支座负筋的分布筋的根数=布筋范围1/间距(取整)+布筋范围2/间距(取整)+1温度筋长度=轴线长度-负筋标注长度*2+参差长度*2(参差长度是温度筋和负筋搭接长度)温度筋根数(梁一跨中间的非加密区根数)=(净跨长度-负筋伸入板内的净长)/温度筋间距-1马凳筋∏型长度=L1+L2*2+L3*2马凳筋∏型双层双向板马凳筋根数=板净面积/(间距*间距)+1马凳筋∏型负筋马凳筋根数=排数*负筋布筋长度/间距+1马凳筋一字型长度=L1+L2*2+L3*2或L1+L2*2+L3*4马凳筋一字型根数=排数*每排个数梁上部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数梁上部边支座负筋(第一排)=1/3净跨长+左支座锚固梁上部边支座负筋(第二排)=1/4净跨长+左支座锚固梁上部中间支座负筋(第一排)=1/3净跨长(取大值)*2+支座宽梁上部中间支座负筋(第二排)=1/4净跨长(取大值)*2+支座宽梁架立筋长度=净跨-两边负筋净长+150*2(注意钢筋类别)梁侧面构造钢筋长度=净跨长+2×15d+搭接长度*搭接个数(注意钢筋类别)梁侧面受扭钢筋长度=净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数(注意钢筋类别)梁下部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数梁边跨下部筋长度=本身净跨+左锚固+右锚固梁中间跨下部筋长度=本身净跨+左锚固+右锚固梁箍筋长度=2*(H-2*25+B-2*25)+(11.9*2+8)d二-四级抗震箍筋根数计算加密区根数=(1.5*梁高-50)/加密间距+1 (一跨分左加密、右加密)非=(净跨长-左加密区-右加密区)/非加密间距-1总根数=加密*2+非加密梁拉筋长度=梁宽-2*保护层+2*11.9d+2*d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。

梁、板配筋计算

梁、板配筋计算

1.已知:某办公楼采用装配式砖混结构,如下图所示,其楼面为30mm 厚的水磨石(自重为223/m kN ),120mm 预应力空心板(面荷载为2.03/m kN ),板底刷20mm 厚白灰砂浆(自重为173/m kN ),大梁支承在240砖墙上,试设计大梁L-1,并画出其配筋图。

解:(1)确定计算简图及其截面尺寸和内力图工程要求梁在支承端处不得有竖向和水平方向的位移,梁另一端可以有微小的转动,并且在温度变化时,可以自由伸缩,为了反映上述情况,梁采用一端为不动铰支座,另一端为可动铰支座的标准简支梁,如下图所示。

梁的截面尺寸为b ×h=250×500mm (自重为253/m kN )。

q计算简图(2)荷载计算1)恒载:30mm 厚的水磨石 2/66.02203.0m kN =⨯ 120mm 厚预应力空心板 2/0.2m kN板底刷20mm 白灰砂浆 2/34.01702.0m kN =⨯ 恒载设计值:2/504.32.1)34.0266.0(m kN =⨯++ 2)活载设计值:2/8.24.12m kN =⨯ 3)梁上总的荷载设计值(线荷载)q梁的自重:m kN /75.32.1255.025.0=⨯⨯⨯m kN q /55.2475.33.3)8.2504.3(=+⨯+=(3)内力计算mm l n 48602405100=-=mm l mm a l l n n 5103486005.105.1510024048600=⨯=<=+=+=取mm l 51000=跨中弯矩设计值 m kN ql M ⋅=⨯⨯==82.791.555.248181220 支座边缘处建立设计值 m kN ql V n ⋅=⨯⨯==66.5986.455.242121(4)正截面承载力计算(计算系数)106.04602503.1411082.7926201=⨯⨯⨯⨯==bh f M c s αα 518.0112.0106.0211211=<=⨯--=--=b s ξαξ,满足要求20162.511360360/112.04602503.141/mm f bh f A y c s ==⨯⨯⨯⨯==ξα防止少筋:%2.0%445.0)%46025062.511(min 0=>=⨯==ρρbh A s ,满足要求 选配钢筋: 受力筋 4C 14 架立筋2C 12 (5)斜截面承载力计算1)复核梁截面尺寸484.1250460<==b h w kN V kN bh f c c 66.5913.4114602503.14125.025.00=>=⨯⨯⨯⨯=β,则截面尺寸足够2)验算是否需要按计算配置箍筋kN V kN bh f t 66.5912.11546025043.17.07.00=>=⨯⨯⨯=,应按构造配置箍筋选配箍筋为双肢箍:2=n ,C 6@300(213.28mm A sv =)(6)L-1平面图和断面图L-1平面配筋图L-1断面图2.根据下图中的外伸梁所示的内力图(弯矩图和剪力图),试进行外伸梁(正截面和斜截面)的设计,画出外伸梁的配筋施工图(立面图和剖面图)解:梁截面尺寸:400m m ×600mmA 、B 段:(1)正截面承载力计算16.05604003.141108.28626201=⨯⨯⨯⨯==bh f M c s αα518.0175.016.0211211=<=⨯--=--=b s ξαξ,满足要求 2011.1557360/175.05604003.141/mm f bh f A y c s =⨯⨯⨯⨯==ξα防止少筋:较大者)及(%178.0%45%2.0%7.0)%5604001.1557(min 0==>=⨯==yt s f f bh A ρρ, 满足要求受力筋: 4C 25,架立筋: 2C 22 (2)斜截面承载力计算 1)复核梁截面尺寸44.1400560<==b h w kN V kN bh f c c 5.2128.8005604003.14125.025.00=>=⨯⨯⨯⨯=β,则截面尺寸足够2)验算是否需要按计算配置箍筋kN V kN bh f t 5.2122.22456040043.17.07.00=>=⨯⨯⨯=,应按构造配置箍筋选配箍筋为双肢箍: C 8@200,2=nB 、C 段:(1)正截面承载力计算mm h 560406000=-=114.05604003.141106.20326201=⨯⨯⨯⨯==bh f M c s αα 518.012.0114.0211211=<=⨯--=--=b s ξαξ,满足要求 2017.1067360/12.05604003.141/mm f bh f A y c s =⨯⨯⨯⨯==ξα防止少筋:较大者)及(%178.0%45%2.0%48.0)%5604007.1067(min 0==>=⨯==yt s f f bh A ρρ, 满足要求受力筋: 3C 22,下部钢筋: 2C 12 (2)斜截面承载力计算 1)复核梁截面尺寸44.1400560<==b h w kN V kN bh f c c 2.2018.8005604003.14125.025.00=>=⨯⨯⨯⨯=β,则截面尺寸足够2)验算是否需要按计算配置箍筋kN V kN bh f t 2.2012.22456040043.17.07.00=>=⨯⨯⨯=,应按构造配置箍筋选配箍筋为双肢箍: C 8@200,2=n配筋图:梁剖面图材料图:由计算得,钢筋截断位置从充分利用点算起长度为mm h l a 14842.10=+3.某钢筋混凝土现浇板式楼梯结构平面布置如下图所示,踏步面层为20mm后水泥砂浆,板底为15mm后混合砂浆抹灰,金属栏杆重0.1kN/m,钢筋采用HRB400级。

主梁和柱的配筋计算

主梁和柱的配筋计算

十、主梁和柱的配筋计算(一)、梁的配筋计算1、判断梁的截面类型ED梁为L型梁,按矩形截面计算,DB梁为T型梁,按T型截面计算。

2、判断DB梁的T型截面类型⑴确定材料强度设计值f c=11.9N/mm2, f t=1.27 N/mm2, f y=300 N/mm2⑵确定翼缘计算宽度b f,h0=500-35=465mm按梁的计算跨度L0考虑b f,:b f,=L0/3=4600/3=1533mm按梁的肋净距S n考虑b f,:b f,=250+2000=2250按翼缘高度h f,考虑b f,:b f,=100/465=0.215>0.1故翼缘计算宽度不受此要求限制。

翼缘的计算宽度取前两项的较小值b f,= =1533mm⑶判断T型截面类型αf c b f,h f, (h0-h f,/2)=1x11.9x1533x100x(465-100/2)=757kn.m1由以上的内力组合表易知,该榀框架的所有T型梁的弯矩M都小于757 kn.m,所以都属于第一类T型截,即均按b f,xh(1533mmx500mm)的矩形截面计算4、求梁的箍筋用量(法一)(1).由前面的计算易知所有梁中最大的剪力设计值为153KN (2)、确定材料强度设计值f c =11.9N/mm 2, f t =1.27 N/mm 2, f yv =300 N/mm 2(3)、复核截面尺寸h 0=500-35=465mm h 0/b=465/250=1.86<40.25b fc c ..βh 0=087.25x1x11.9x250x465=345kn>v=153kn 所以截面尺寸符合要求(4)、复核截面尺寸验算是否需要按计算配箍筋0.7f t .b .h 0=0.7x1.27x250x465=103KN即剪力大于103kn 的所有截面都需要按计算配筋,其他按构造配筋即可 (5)、按梁中最大剪力V=153KN 计算箍筋用量mm mm x x h f bh f V s nAsv yv t /41.046521025.110300015300025.17.02001=-=-= 按构造要求选用箍筋双肢φ8(Asv 1=50.3mm 2),于是箍筋间距S 为: S=mm x nAsv 24541.03.50241.01== 取S=200mm 记作φ8@200沿梁全长布置 (5)、经验算符合最少配筋率要求即所有梁的箍筋均按φ8@200(φ8@100)配置即可(法二):由V ⎥⎦⎤⎢⎣⎡+≤0025.142.01h S A f bh f SV yv t RE γ RE γ=0.85 f t =1.1N/mm f yv =210 N/mm b=250mm h 0=465mm计算当梁的箍筋采用构造(φ8@200)配筋时所能承受的最大剪力值V ⎥⎦⎤⎢⎣⎡+=0025.142.01h S A f bh f SV yv t RE γ V ⎥⎦⎤⎢⎣⎡+=4652006.10621025.146525027.142.085.01x x x x x =150KN 由上面的梁的剪力的组合表可知,需要按计算配箍筋的 只有第一DB 梁的左截面(v=153),其他层梁的最大 剪力均<150kN,按构造φ8@(100)200配筋即可。

柱板梁钢筋工程量计算

柱板梁钢筋工程量计算
= 15(根) 总长L8 =0.828×15=12.42(m) 断面2’–2’肋梁 (120㎜×240㎜) 4ф12钢筋总长
N8 =(3.06-3×0.12-2×0.1)÷0.2+2
×4 =11.4(m)
L9 =(2.5+0.24-0.02×2+6.25×2×0.012)
箍筋ф6@200 ℓ10 =(0.12+0.24)×2-8×0.03+18×0.006 = 0.588(m)
M1 = 27.132×2.47kg/m×2
= 134.03(kg)
梁下部受力纵筋(3Ф22):采用在中间支座锚固
两端跨单根长
l21 =〔4+0.225-0.2-(0.03+0.025柱纵筋)+15d+34d〕×2
= 10.096 (m) 中间跨单根长
l22 = 3.76-0.4+2×lae
= 3.76-0.4+2×34d = 4.856 (m)
体现浇梁,试计算该柱钢筋工程量。
〖解〗 1.计算钢筋长度(C=30mm) (1)底层纵向受力筋Ф22(Ⅱ级钢筋) ① 每根筋长l1= 3.07+0.5+0.8 = 4.37(m) ② 总长L1 = 4.37×4 = 17.48 (m) (2)二层纵向受力筋Φ22 (Ⅱ级钢筋) ① 每根筋长l2 = 3.2+0.6 = 3.8(m) ② 总长L2 = 3.8×4 = 15.2(m)
单根长度按
N1=〔(0.75-0.05)÷0.1+1〕×6 = 48 (根)
加密区箍筋根数,按规定加密区离支座750mm,则:
非加密区箍筋根数 N2=〔 (4-0.225-0.2-0.75×2)
÷0.2-1 〕×2+(3.76-0.4-
2
75×2)÷0.2-1=29(根) 箍筋质量(Ф8) M3 =(48+29)×1.524×0.395×2

柱配筋计算

柱配筋计算

2.7.7柱的配筋以底层A 柱为例,其非抗震的最不利组合由表2—28可知,N M 和控制的不利组合都是由组合二产生的,所以,即可以此种组合为例进行柱的纵筋配筋。

计算长度mm 5250l 0==H1、非抗震纵筋的计算柱上端 M=19.46m ⋅KN N=319.41KN柱下端 M=18.32m ⋅KN N=330.01KN(1)A 柱上端截面配筋计算:mm N M 78.371043.8051043.30e 360=⨯⨯== mm 203040020max )30,20max(e a ===),(h mm e e a 78.572078.37e 0i =+=+=518.039.03604003.140.11043.805f 301=<=⨯⨯⨯⨯==b c bh N ξαξ 则,该柱为大偏心受压柱。

mm mm s 8024.14036039.0h x 0=>=⨯==αξmm 4974036036024.1403604.1404003.140.178.2171043.805)'()2(78.2174020078.572230'01'<-=-⨯-⨯⨯⨯⨯-⨯⨯=---===-+=-+=)()(s y c S S s i h f x h bx f Ne A A m m h e e ααα 所以只须按最小配筋率配筋。

2min 320400400%2.0'mm bh A A S S =⨯⨯===ρ选配3 142461'mm A A S S ==%55.0%576.04004002461>=⨯⨯=ρ所以配筋合理(2)A 柱下截面的配筋计算mm N M 93.491091.8291040.41e 360=⨯⨯== mm 203040020max )30,20max(e a ===),(h mm e e a 93.692093.49e 0i =+=+=518.0403.03604003.140.11091.829f 301=<=⨯⨯⨯⨯==b c bh N ξαξ 则,该柱为大偏心受压柱。

配筋计算书

配筋计算书

杆件配筋计算一、支撑梁配筋计算1、主梁:L-1(b×h=800×1000)配筋计算设计值:N=3998×1.35×1.2=6477KN(DB42/159-2004第6.7.8条)砼:C35钢筋: HRB335(Φ)HPB235(φ)计算长度:17.6m弯矩:M1=775KN·m(自重产生的附加弯矩)M2=0.01N=65KN·m(安装偏心产生的附加弯矩)压弯构件N=6477KNM=840KN·m计算配筋:上下纵筋:As=2632mm2左右纵筋:As’=1600mm2箍筋:Asv=941 mm2/m实配钢筋:上下纵筋:9Φ25(4415mm2)>As(满足要求)左右纵筋:4Φ22(1520mm2)分配As=2010>As’(满足要求)箍筋:φ8@200四肢箍(1005mm2/m)>Asv(满足要求)2、次梁:L-2(b×h=700×900)配筋计算设计值:N=3066×1.35×1.2=4967KN(DB42/159-2004第6.7.8条)砼:C35钢筋: HRB335(Φ)HPB235(φ)计算长度:17.2m弯矩:M1=583KN·m(自重产生的附加弯矩)M2=0.01N=50KN·m(安装偏心产生的附加弯矩)压弯构件N=4967KNM=633KN·m计算配筋:上下纵筋:As=2718mm2左右纵筋:As’=1260mm2箍筋:Asv=840mm2/m实配钢筋:上下纵筋:8Φ25(3925mm2)>As(满足要求)左右纵筋:3Φ22(1139mm2)分配As=1754>As’(满足要求)箍筋:φ8@200四肢箍(1005mm2/m)>Asv(满足要求)3、连梁:L-3(b×h=600×800)配筋计算设计值:N=1801×1.35×1.2=2918KN砼:C35钢筋: HRB335(Φ)HPB235(φ)计算长度:12.7m弯矩:M1=242KN·m(自重产生的附加弯矩)M2=0.01N=30KN·m(安装偏心产生的附加弯矩)压弯构件N=2918KNM=272KN·m计算配筋:上下纵筋:As=960mm2左右纵筋:As’=960mm2箍筋:Asv=738mm2/m实配钢筋:上下纵筋:7Φ22(2659mm2)>As(满足要求)左右纵筋:2Φ22(759mm2)>As’(满足要求)箍筋:φ8@200四肢箍(1005mm2/m)>Asv(满足要求)二、围檩配筋计算1、WL1、WL1’配筋计算截面:b×h=1000×1400砼:C35钢筋:HRB335(Φ)HPB235(φ)受弯构件设计值:M=2140KN·mV=2060KN①正截面受弯承载力计算:计算配筋:As=5419 mm2实配钢筋:12Φ25(5887mm2)>As(满足要求)②斜截面受剪承载力计算:计算配筋:Asv=1562mm2/m,ρsv=0.16% < ρsvmin=0.18% 按构造配筋Av/s=1794mm2/m实配钢筋:φ10@150四肢箍(1884mm2/m)>Asv(满足要求)③按构造配置腰筋计算构造As=b×hw×0.1%=1365mm2实配钢筋:4Φ22(1519mm2)>As(满足要求)2、WL2配筋计算截面:b×h=1000×1000砼:C35钢筋:HRB335(Φ)HPB235(φ)受弯构件设计值:M=1000KN·mV=641KN①正截面受弯承载力计算:计算配筋:As=2978 mm2实配钢筋:10Φ25(4906mm2)>As(满足要求)②斜截面受剪承载力计算:计算配筋:Asv/s=-1656.20mm2/m ρsv=-0.17% < ρsvmin=0.18% 按构造配筋Av/s=1794mm2/m实配钢筋:φ10@150四肢箍(1884mm2/m)>Asv(满足要求)③按构造配置腰筋计算构造As=b×hw×0.1%=965mm2实配钢筋:6Φ22(2279mm2)>As(满足要求)。

梁板柱墙钢筋计算规则

梁板柱墙钢筋计算规则

梁、板、柱、墙钢筋计算原理钢筋重量=钢筋长度*根数*理论重量钢筋长度=净长+节点锚固+搭接+弯钩(一级抗震)柱1、基础层:⑴筏板基础﹤=2000mm时,基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度hn/3+与上层纵筋搭接长度Lle(如焊接时,搭接长度为0)⑵筏板基础〉2000mm时,2、基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度hn/3+与上层纵筋搭接的长度Lle柱纵筋长度=地下室层高-本层净高hn/3+首层楼层净高hn/3+与首层纵筋搭接Lle(如焊接时,搭接长度为0)3、首层:柱纵筋长度=首层层高-首层净高hn/3+max(二层净高hn/6,500,柱截面边长尺寸(圆柱直径))+与二层纵筋搭接的长度Lle(如焊接时,搭接长度为0)4、中间层:柱纵筋长度=二层层高-max(二层层高hn/6,500,柱截面尺寸(圆柱直径))+max(三层层高hn/6,500,柱截面尺寸(圆柱直径))+与三层搭接Lle(如焊接时,搭接长度为0)5、顶层:角柱:外侧钢筋长度=顶层层高-max(本层楼层净高hn/6,500,柱截面长边尺寸(圆柱直径))-梁高+1.5Lae内侧钢筋长度=顶层层高-max(本层楼层净高hn/6,500,柱截面长边尺寸(圆柱直径))-梁高+Lae注:其中锚固长度取值:⑴、当柱纵筋伸入梁内的直径长〈Lae时,则使用弯锚,柱纵筋伸至柱顶后弯折12d,锚固长度=梁高-保护层+12d;⑵、当柱纵筋伸入梁内的直径长〉=Lae时,则使用直锚:柱纵筋伸至柱顶后截断,锚固长度=梁高-保护层,⑶、当框架柱为矩形截面时,外侧钢筋根数为:3根角筋,b边钢筋总数的1/2,h边总数的1/2。

内侧钢筋根数为:1根角筋,b边钢筋总数的1/2,h边总数的1/2。

6、边柱:⑴、外侧钢筋长度=顶层层高-max(本层楼层净高hn/6,500,柱截面长边尺寸(圆柱直径))-梁高+1.5Lae⑵、内侧钢筋长度=顶层层高-max(本层楼层净高hn/6,500,柱截面长边尺寸(圆柱直径))-梁高+Lae⑶、当框架柱为矩形截面时,外侧钢筋根数为:2根角筋,b边一侧钢筋总数内侧钢筋根数为:2根角筋,b边一侧钢筋总数,h边两侧钢筋总数。

梁板的配筋计算方法

梁板的配筋计算方法

梁板的配筋计算方法梁板钢筋的下料长度=梁板的轴线尺寸-保护层(一般25)+上弯勾尺寸180度弯勾=6.25d90度弯勾=3.5d45度弯勾=4.9d再咸去度量差:30度时取0.3d\45度0.5d\60度1d\90度2d\135度3d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度:外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(25保护层)*2/箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值(表1)式中箍筋周长=2(外包宽度+外包长度);外包宽度=b-2c+2d;外包长度=h-2c+2d;b×h=构件横截面宽×高;c——纵向钢筋的保护层厚度;d——箍筋直径。

箍筋调整值见表1。

2.计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm,梁内配筋箍筋φ6@150,纵向钢筋的保护层厚度c=25mm,求一根箍筋的下料长度。

解:外包宽度= b-2c+2d=250-2×25+2×6=212(mm)外包长度=h-2c+2d=500-22×25+2×6=462(mm)箍筋下料长度=箍筋周长+箍筋调整值=2(外包宽度+外包长度)+110(调整值)=2(212+462)+110=1458(mm)≈1460(mm)(抗震箍)箍筋下料长度=2(250-2×25)+2(500-2×25)+50(调整值)=1350(mm)(非抗震箍)错误计算方法2:箍筋下料长度=2(250-2×25)+2(500-2×25)=1300(mm)梁柱箍筋的下料,在施工现场,如果给钢筋工一个总长=2b+2h-8c+26.5d的公式,钢筋工不是太欢迎;如果将梁的已知保护层直接代入公式,使表达方式简单一些,钢筋工就容易记住。

350x800梁模板(扣件式,梁板立柱共用)计算书

350x800梁模板(扣件式,梁板立柱共用)计算书

梁模板(扣件式,梁板立柱共用)计算书计算依据:1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB 50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003、工程属性二、荷载设计三、模板体系设计设计简图如下:平面图本图梁恻支撑构造仅作示意P具体详见梁侧模板黄计立面图四、面板验算按三等跨连续梁计算:截面抵抗矩:W=bh2/6=350x18x18/6 = 18900mm3,截面惯性矩:I=bh3/12=350x18 x18x18/12=170100mm4^M OgxmaxUNG1k+(G2k+G3k)xh)+1.4Q2k,1.35(G1k+(G2k+G3k)xh)+1.4w c Q2Jxb=0.9xmax[1.2x(0.1+(24+1.5)x0.8)+L4x2, 1.35x(0.1+(24+1.5)x0.8)+1.4x0.7x2]x0.35 = 9.335kN/mq1 静= 0.9x1.35x[G1k+(G2k+G3k)xh]xb = 0.9x1.35x[0.1+(24+1.5)x0.8]x0.35 = 8.718kN/ m q1活= 0.9x1.4x0.7xQ2k xb = 0.9x1.4x0.7x2x0.35 = 0.617kN/mq2= [1x(G1k+(G2k+G3k)xh)]xb = [1x(0.1+(24+1.5)x0.8)]x0.35 = 7.175kN/m 简图如下:9.33SkN/m 9.33SkN/m 9.33SkN/m]]][]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]][HI][]]]]]]]]]]]]]][]]]黑飞耘飞飞1、抗弯验算M max M OUq1静L2+0.117q1活L2 = 0.1x8.718x0.22+0.117x0.617x0.22 = 0.038kN-mo=M max/W=0.038x106/18900= 1.998N/mm2S[f] = 15N/mm2满足要求!2、挠度验算V max= 0.677q2L4/(100EI)=0.677x7.175x2004/(100x5400x170100) = 0.085mms[v]=L/40 0=200/400 = 0.5mm满足要求!3、支座反力计算设计值(承载能力极限状态)R max ML%]静L+1.2q1活L=1.1x8.718x0.2+1.2x0.617x0.2 = 2.066kN标准值(正常使用极限状态)R' =1.1q L= 1.1x7.175x0.2= 1.579kN max 2五、小梁验算小梁类型方木小梁截面类型(mm) 40x80小梁抗弯强度设计值[f](N/mm2) 11.44 小梁抗剪强度设计值[T](N/mm2) 1.232小梁截面抵抗矩W(cm3) 42.67 小梁弹性模量E(N/mm2) 7040承载能力极限状态:面板传递给小梁41 = 2.066/0.35 = 5.903kN/m小梁自重q2= 0.9x1.35x(0.3-0.1)x0.2 = 0.049kN/m梁左侧楼板传递给小梁荷载F1=0.9xmax[1.2 x(0.5+(24+1.1)x0.12)+1.4x2, 1.35 x(0.5+(24+1.1)x0.12)+1.4x0.7x2]x(0.6-0.35/2)/2x0.2+0.9x1.35x0.5x(0.8-0.12)x0.2 = 0. 351kN梁右侧楼板传递给小梁荷载F2=0.9xmax[1.2 x(0.5+(24+1.1)x0.12)+1.4x2, 1.35x(0.5+(24+1.1)x0.12)+1.4x0.7x2]x((1.2-0.6)-0.35/2)/2x0.2+0.9x1.35x0.5x(0.8-0.12)x0.2 = 0.351kN正常使用极限状态:面板传递给小梁4] = 1.579/0.35=4.51kN/m小梁自重42= 1x(0.3-0.1)x0.2 = 0.04kN/m梁左侧楼板传递给小梁荷载F1=(1x0.5+1x(24+1.1)x0.12)x(0.6-0.35/2)/2x0.2+1x0.5x( 0.8-0.12)x0.2 = 0.217kN梁右侧楼板传递给小梁荷载F2=(1x0.5+1x(24+1.1)x0.12)x((1.2-0.6)-0.35/2)/2x0.2+1x0.5x(0.8-0.12)x0.2 = 0.217kN计算简图如下:承载能力极限状态V ma x =L042kN小梁弯矩图(kN ・m)o =M max /W=0.07x106/42670=1.651N/mm 2<[f]=11.44N/mm 2满足要求! 2、抗剪验算小梁剪力图(kN)]]][]]]]]]]]]]]]][]]]i r I r ] i r [ i r [ i r [ i r [ i r [ i r [ i r [ i r ] i r I r ] i r [ i r [ i r [ i r [ i r [ i r [ i r [ i r [ i r ] i r i r]),O4kN/mD.04kll/m4.55lcN/m{J.OkN/r{J.04kN/m祖{).2L7kN 正常使用极限状态4M0.017-0.0411、抗弯验算0.052 ◎©52T max=3V max/(2bh0)=3x1.042x1000/(2x40x80) = 0.488N/mm2q T]=1.232N/mm2满足要求!3、挠度验算-0.-W8小梁变形图(mm)v max=0.068mm<[v] = L/400=400/400 = 1mm满足要求!4、支座反力计算承载能力极限状态R1=0.12kN, R2=1.533kN, R3= 1.533kN, R4=0.12kN正常使用极限状态R'1=0.089kN, R'2=1.12kN, R'3= 1.12kN, R'4=0.089kN六、主梁验算由上节可知P=max[R1, R2, R3, R/ = 1.533kN, P'=max[R1', R21, R31, R4'] = 1.12 kN主梁剪力图一 (kN)V ma x =3.879kN主梁计算简图一1、抗弯验算主梁弯矩图一 (kN ・m)gM ma x /W=0.659x 106/4250=155.059N/mm 2<[f]=205N/mm 2 满足要求! 2、抗剪验算l.S33k 1,533k 1.533H,S33k L 533k 1.533k 1,533t l,S33k 1.533k L 533k 1.533k 1,S331 l.S33k L 533k l,S33k L.533t L 533k 1.533k 1,533kN1000 10001000-0.813-4).8130.E13 0.8133.03,066―「通1.S333.73.7E62.253 2.2533.83,832 0.767 0.7673.83,879 ―11346 2.346-3.1-31066-3,:-3.7S60.3070.2760.271-0.1S4-0.19B-0.216-0337-0.360.6133巩以2340.6590.6590.613T max=2V max/A=2x3.879x1000/398 = 19.492N/mm2s[T]=125N/mm2满足要求!跨中v max=0.763mm<[v] =L/400= 1000/400 = 2.5mm满足要求!悬臂^^v max=0.431mm<[v] =21/400 = 2x300/400 = 1.5mm满足要求!4、支座反力计算图一:R max=7.711kN用小梁的支座反力分别代入可得:承载能力极限状态图一立柱1:R1 = 0.604kN,立柱2:R2= 7.711kN,立柱3:R3= 7.711kN,立柱4:R4 =0 .604kN七、扣件抗滑移验算扣件最大受力N=max[R1, R2,R3,R/=7.711kN<R c=k c x12=1x12=12kN 满足要求!八、立柱验算1、长细比验算l0=h=1800mm 九=l o/i=1800/16=112.5 <[X]=150 长细比满足要求!查表得,邛=0.5022、风荷载计算M w=0.9xu c x1.4x3k xl a xh2/10 = 0.9x0.9x1.4x0.207x1x1.82/10 = 0.076kN-m3、稳定性计算根据《建筑施工模板安全技术规范》JGJ162-2008,荷载设计值外有所不同:1)面板验算q1= 0.9x[1.2x(0.1+(24+1.5)x0.8)+1.4x0.9x2]x0.35 = 8.543kN/m2)小梁验算F1= 0.9x[1.2x(0.1+(24+1.1)x0.12)+1.4x0.9x1]x(0.6-0.35/2)/2x0.2+0.9x 1.2x0.5x(0.8-0.12)x0.2 = 0.283kNF2=0.9x[1.2x(0.1+(24+1.1)x0.12)+1.4x0.9x1]x((1.2-0.6)-0.35/2)/2x0.2+0.9x1.2x0.5x(0.8-0.12)x0.2 = 0.283kNq1= 5.415kN/m q2= 0.043kN/m 同上四〜六计算过程,可得:R1=0.548kN, R2=6.866kN, R3= 6.866kN, R4=0.548kN立柱最大受力N w=max[R]+N边],R2, R3, R4+N边2]+0.9x1.2x0.1x(8.75-0.8)+M w/l b= max[0.548+0.9x[1.2x(0.5+(24+1.1)x0.12)+1.4x0.9x1]x(1+0.6-0.35/2)/2x1, 6.866, 6.8 66, 0.548+0.9x[1.2x(0.5+(24+1.1)x0.12)+1.4x0.9x1]x(1+1.2-0.6-0.35/2)/2x1]+0.859+0.076/1.2=7.788kNf = N/(uA)+M w/W = 7788.093/(0.502x398)+0.076x106/4250 = 56.863N/mm2<[f] = 205N/mm2满足要求!九、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.9.7:支架高宽比不应大于3H/B=8.75/22.73=0.385S3满足要求,不需要进行抗倾覆验算!十、立柱支承面承载力验算11、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定,见下表可得:p h=1, f t=0.858N/mm2, n=1,h0=h-20=100mm,u m =2[(a+h0)+(b+h0)]=800mmF=(0.7P h f t+0.25o pc, m)nu m h0=(0.7x1x0.858+0.25x0)x1x800x100/1000=48.048kN^F1=7. 788kN满足要求!2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定,见下表可得:f c=7.488N/mm2, p c=1,4=(A b/A l)1/2=[(a+2b)x(b+2b)/(ab)]1/2=[(300)x(300)/(100x100)]1/2=3, A ln=ab=10000mm 2F=1.35P c P l f c A ln=1.35x1x3x7.488x10000/1000=303.264kN>F1=7.788kN满足要求!。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

截面设计本工程框架抗震等级为三级。

根据延性框架设计准则,截面设计时,应按照“强柱弱梁”、“强剪弱弯”原则,对内力进行调整。

框架梁框架梁正截面设计非抗震设计时,框架梁正截面受弯承载力为:20c s 1u bh f M αα= (9-1-1)抗震设计时,框架梁正截面受弯承载力为:RE20c s 1E u /γααbh f M = (9-1-2)因此,可直接比较竖向荷载作用下弯矩组合值M 和水平地震作用下弯矩组合值M 乘以抗震承载力调整系数后?RE 的大小,取较大值作为框架梁截面弯矩设计值。

即{}uE RE u ,Max M M M γ= (9-1-3)比较39和表43中的梁端负弯矩,可知,各跨梁端负弯矩均由水平地震作用控制。

故表39中弯矩设计值来源于表43,且为乘以RE γ后的值。

进行正截面承载力计算时,支座截面按矩形截面计算;跨中截面按T 形截面计算。

T 形截面的翼缘计算宽度应按下列情况的最小值取用。

AB 跨及CD 跨:f 31l b ='=3=; 1.00f ≥'h h ,故取f b '=判别各跨中截面属于哪一类T 型截面: 一排钢筋取0h =700-40=660mm , 两排钢筋取0h =700-65=635mm, 则()2f 0f f c h h h b f '-''=×1860×130×(660-130/2)=该值大于跨中截面弯矩设计值,故各跨跨中截面均属于第一类T 形截面。

BC 跨:0f 31l b ='=3=; n f s b b +='=+;mh b b f f 86.113.0123.012=⨯+='+=';1.00f ≥'h h ,故取f b '=1m判别各跨中截面属于哪一类T 型截面: 取0h =550-40=510mm , 则()2f 0f f c h h h b f '-''=×1000×130×(510-130/2)=该值大于跨中截面弯矩设计值,故各跨跨中截面均属于第一类T 形截面。

各层各跨框架梁纵筋配筋计算详见表49及表50。

表格49 各层各跨框架梁上部纵筋配筋计算2. 表中弯矩不带“*”者均由水平地震作用控制,弯矩设计值来源于表43,且为乘以?RE后的值。

3. BC跨跨中弯矩较小,表中未列出。

框架梁斜截面设计按照“强剪弱弯” 原则,考虑地震作用组合时的梁剪力设计值应按式(9-1-4)计算,为简化计算,近似按下式确定梁剪力设计值。

()E Q G Gb n b b b 3.16.02.11.11.1V V V V l M M V r l ++=⎪⎪⎭⎫ ⎝⎛++= (9-1-4)也即将表45中的剪力组合值放大倍,作为梁端剪力设计值。

1)剪压比验算 无地震作用组合时,AB 跨及CD 跨梁的最大剪力在CD 跨首层左端,Vmax=; BC 跨各层梁的最大剪力在五层右端,Vmax= , 根据式(9-1-5),有 AB 跨及CD 跨: BC 跨: 有地震作用组合时,AB 跨及CD 跨梁的最大剪力在CD 跨首层左端, max E V =×=; BC 跨各层梁的最大剪力在首层右端 , max E V =×=, 各梁跨高比均大于, 根据式(9-1-6),有 AB 跨及CD 跨: BC 跨:各跨层各层梁剪压比均满足要求。

2)箍筋计算为简化计算,先根据“强剪弱弯”的要求,按加密区构造要求设置箍筋,计算其受剪承载能力,然后与最大剪力设计值进行比较,不足者再作调整。

加密区箍筋取双肢?,8@100,各跨受剪承载能力计算如下: 无地震作用组合时,根据(9-1-7)式即: AB 跨及CD 跨: BC 跨:有地震作用组合时,根据公式(9-1-8)AB 跨及CD 跨:KN V KN E RE 28.2911.107.35375.000.3436601003.50227025.166030043.142.0=⨯⨯=〉=⨯⨯⨯⨯+⨯⨯⨯=γ?BC 跨:即,除BC 跨外,各跨各层梁箍筋均满足要求。

进一步分析计算可知,BC 跨首层及二层需加大箍筋直径,采用双肢?,10@100。

其余各层仍采用双肢,8@100。

AB 跨及CD 跨非加密区箍筋取双肢,8@200,BC 跨全长加密。

最小配箍率根据公式(9-1-9):满足最小配箍率要求。

框架柱按照“强柱弱梁”原则,考虑地震作用组合时的柱端弯矩设计值计算,实际就是将表46~表49中的柱端弯矩设计值乘以放大系数。

轴压比验算考虑地震作用组合时,底层柱最大轴力为C 柱,KN N 59.3075max =; 混凝土强度:C30 轴压比柱轴压比满足要求。

正截面受弯承载力计算根据柱端内力组合值选取最不利内力设计值,并选取柱上端和下端内力设计值的较大值作为截面配筋的计算依据。

选取内力时,应先求得柱的界限受压轴力,以确定柱各截面的偏心受压状态。

柱同一截面分别承受正反向弯矩,故采用对称配筋。

混凝土强度:C30;钢筋强度:HRB400,因此界限相对受压区高度根据公式(9-2-1)计算,即:则界限受压轴力为:本工程中,柱截面控制内力均来自于有地震作用组合工况。

因此,荷载组合效应需乘以承载力抗震调整系数RE γ。

当截面轴力设计值?b RE N N 〈γ时,截面为大偏心受压状态;当截面轴力设计值?b RE N N 〉γ时,截面为小偏心受压状态。

但无论哪种偏心受压状态,轴力相近,则弯矩越大,配筋量越大。

因此,大偏心受压时,应选取弯矩较大、而轴力较小的内力组;小偏心受压时,应选取轴力较大且弯矩也较大的内力组。

此外,对不能明显判断的内力组,则应进行配筋量的比较。

对于多层框架,顶层或顶部两层柱常属于大偏心受压状态,其配筋由计算确定;中间若干层也属于大偏心受压状态,但配筋一般是构造配筋,底层或底部两层柱在不同的内力组合工况下,偏心受压状态可能不同,应分别计算其配筋量,并取最大值。

1、大偏心受压状态对称配筋的大偏心受压柱,配筋按下式计算: 当x≤2as′ 时,()()a h f a h e N A A i '-+-='=0y RE ss 5.0ηγ(9-2-1)当x >2as′ 时,()()s0y 0c 1RE ss 5.0a h f x h bx f Ne A A '-'--='=αγ(9-2-2)2、小偏心受压状态对称配筋的小偏心受压柱,配筋按下式计算:()()bc 1s 0b 12c 1RE 0c 1b RE 43.0ξαξβαγαξγξ++'----=bh f a h bh f Ne bh f N (9-2-3)()()s0y 2c 1RE ss 5.01a h f bh f Ne A A '-'--='=αξξγ (9-2-4)各柱配筋计算详见表51~表54。

表格51 A柱正截面控制内力及配筋计算斜截面受剪承载力计算按照“强剪弱弯”原则,考虑地震作用组合时的柱端剪力设计值计算,实际就是将表45~表48中的柱端剪力设计值先按柱端弯矩设计值的调整系数进行放大(满足强柱弱梁),再乘以“强剪弱弯”的放大系数,即放大×=倍。

1、剪压比验算二层C柱剪力最大:|Vmax| =×=。

取h=700-40=660mm,则柱截面尺寸满足要求。

2、箍筋配置抗震设计时,各柱最大轴压比、配箍特征值、最小体积配筋率见表55。

表格55 柱体积配箍率箍,8@100,非加密区取,8@200。

则加密区实际体积配筋率为:对照表55,可知,除C柱首层外,上述箍筋配置均可满足要求。

实际配箍时为简化类型,略作调整后,配置如下:各柱首层加密区箍筋取井字箍?,,10@100,非加密区取?,,10@200,二层以上加密区箍筋取井字箍?,,8@100,非加密区取?,,8@200。

各柱加密区范围按构造要求:首层柱底端取基础顶面至±以上1260mm,柱顶端取850mm,其它各层柱柱端均取700mm。

3、箍筋验算按最大剪力设计值计算。

二层C柱剪力最大:|Vmax| =×=。

剪跨比?λ=,相应轴力:N=<=××7002=,取N=。

柱剪力在整个层高范围内是不变的,故验算柱斜截面强度时应取非加密区的箍筋间距。

=>|Vmax| =(满足要求)非抗震设计时,各柱剪力较小,不需计算,按上述构造配置即可满足要求。

现浇板设计本工程采用梁板整体现浇结构,板厚130mm,混凝土采用C30,钢筋采用HRB400级钢筋,在设计中,按弹性理论计算,各板区格的弯距而进行配筋计算。

图1 现浇板区格布置图(部分)1、设计参数边横梁:300mm×700mm 、中横梁:300mm×600mm 、纵梁300mm×800mm 。

钢筋混凝土现浇板,厚130mm,混凝土采用C30( fc=2mm ),Ⅲ级钢筋fy=360N/2mm表格57 楼面板荷载设计值计算跨度内跨c 0,边跨2/3000+=c l l 为长边方向为短边方向0201,l lA 区格板357.04.8/3/0201==l l 周边固支,查表可得0201ll 方向跨中弯矩系数分别为、,支座弯矩系数分别为、;周边简支时跨中弯矩系数为、。

对边区格板的简支边,取0='''m m 或。

表格58 按弹性理论计算的弯矩值截面有效高度:一类环境类别板的最小混凝土保护层厚度15mm,假定选用,10钢筋01l 方向mm h 1102/101513001=--=02l 方向mm h 1001011002=-=支座截面的mm h 1100=。

截面设计弯矩因楼盖周边有梁与板整浇,故所有区格的弯矩减少 20%。

截面配筋计算结果及配筋结果列于下表中。

表格59 双向板截面配筋的内力及截面配筋计算计算跨度内跨()轴线间距离c l l =0,边跨2/3000+=c l l 为长边方向为短边方向0201,l lA 区格板357.04.8/3/0201==l l 周边固支,查表可得0201ll 方向跨中弯矩系数分别为、,支座弯矩系数分别为、;周边简支时跨中弯矩系数为、。

对边区格板的简支边,取0='''m m 或。

表格60 按弹性理论计算的弯矩值同。
