电流表、电压表的电路连接专项练习题
2019年华师大版初中科学八年级下册第4章电与电路3电流、电压练习题三十..
2019年精选华师大版初中科学八年级下册第4章电与电路3电流、电压练习题三十四＞第1题【单选题】分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。
下列处理方法中正确的是（）A、把电流表看成是断路的B、把电流表看成是一个大电阻C、把电压表看成是断路的D、把电压表看成是一根导线【答案】：C【解析】：【分析】电流表内阻很1',电压表内阻很大.当电流表与灯串联时，*丁正常发光；并联时，灯泡短路，所以电流表相当千-根导线.当电压表与灯并联时，灯正常发光；串联时,灯不发光，所以电压表相当于断路.［解答］电流表内阻很4',电阻和导线差不多；电压表内阻很大,如果和灯串联，则会造成电流过小,灯不发光,相当于断路，A、B、D不正确，C正确.sm案为:C＞第2题【单选题】一只完好的电流表接入电路后，指针始终停在“0”刻度，造成这一现象的原因不可能是（）A、两接线柱相碰，电流表被短路B、电路中某处断开了C、电流表正、负接线柱接反了D、电流表的量程远远大于被测电流，电流表指针几乎不动【答案】：C【解析】:［分析］一只完好的电流表接入电路后，指针始终停在“0"刻度,说明无电流通过电流表或有非常小的电流通过电流表。
［略］A、两碰,电袂,无电电彩，电为零；故合弱；B、电路中某处断开了，说明闭合回路中无电流,电流表的示数为零;故B不符合题意；C、电耘正、了，闭筋关电质瘴十向左瞄；故C符合砂；D、电流表的量程远远大于被测电流，电流表指针几乎不动；故D不符合题意;故答案为:C。
第3题【单选题】下列关于电流的说法中正确的（）A、只有自由电子的定向移动才能形成电流B、电路中只要有电源就一定有电流C、电路中电流的方向是从正极流向负极D、只要有电荷的定向移动就能形成电流【答案】：D【解析】：［分析】⑴电路中有电流的条件是:电路闭合，且电路中有电源；⑵电荷的定向移动形成电濡正电荷的定向移动方向是电流的方向；（3）在电源外部，电流由正极流向负极。
九年级物理电流和电压部分练习题
九年级物理电流和电压部分练习题：１．下列电路正确的是（）２．关于如图2所示的电表的下列说法中，不正确的是（）A．它是一个电压表B．它的示数一定是C．它的示数可能是?D．它有一个负接线柱和两个正接线柱３.如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（）４．如图3所示的电路中，用电流表能测出通过灯L2中的电流，其中正确的电路是（）(５．在如图4所示的电路中，欲使闭合开关后，两只灯泡能同时发光，应在图中甲、乙两处连入的元件是（）A. 甲是电流表，乙是电池组B. 甲是电池组，乙是电流表C. 甲是电压表，乙是电池组D. 甲是电压表，乙是电流表６．某同学在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电路并接通开关S后，电流表A1、A2的计数如图乙，则A1读数是_____A;A2的读数是_______A７.如图6所示的电路中，电流表测量的是（）A.通过灯L1的电流 B. 通过灯L2的电流}C. 通过灯L1和灯L2的电流之和 D.电源供给电路的总电流８.关于电流表和电压表的使用，下列说法错误的是（）A.使用前都应检查指针是否指零B.若有两个量程，一般都先用大量程“试触”C.两表都不能将两接线柱直接接到电源的两极上D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出图3|图4图6图7图6９.如图7所示的电路里，在圆圈a,b,c上连接适当电表，使灯L1和L2并联且能发光，那么a应是________表；b是________表；c是_________表。
１０．在如图8所示电路中，开关S闭合后，灯泡L1和L2正常发光。
请在图。
中圆圈内填上合适的电表符号。
１１．用图34中的器材，设计一个电路图，并画在下面的虚线框中，再根据你设计的电路图，用铅笔画线代替导线连接实物图。
１２.在图37中，闭合开关后，通过灯泡L1的电流为，通过灯泡L2的电流为，试根据图甲将图乙中的实物用铅笔线表示导线连接起来。

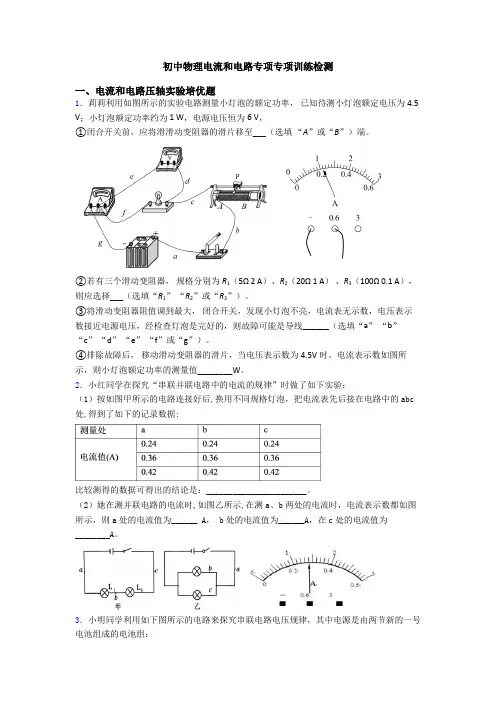

初中物理电流和电路专项专项训练检测
初中物理电流和电路专项专项训练检测一、电流和电路压轴实验培优题1．莉莉利用如图所示的实验电路测量小灯泡的额定功率，已知待测小灯泡额定电压为4.5 V；小灯泡额定功率约为1 W，电源电压恒为6 V，①闭合开关前，应将滑滑动变阻器的滑片移至___（选填“A”或“B”）端。
②若有三个滑动变阻器，规格分别为R1（5Ω 2 A）、R2（20Ω 1 A）、R3（100Ω 0.1 A），则应选择___（选填“R1”“R2”或“R3”）。
③将滑动变阻器阻值调到最大，闭合开关，发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，经检查灯泡是完好的，则故障可能是导线______（选填“a”“b”“c”“d”“e”“f”或“g”）。
④排除故障后，移动滑动变阻器的滑片，当电压表示数为4.5V时。
电流表示数如图所示，则小灯泡额定功率的测量值________W。
2．小红同学在探究“串联并联电路中的电流的规律”时做了如下实验：（1）按如图甲所示的电路连接好后,换用不同规格灯泡，把电流表先后接在电路中的abc 处,得到了如下的记录数据:比较测得的数据可得出的结论是：_______________________。
（2）她在测并联电路的电流时,如图乙所示,在测a、b两处的电流时，电流表示数都如图所示，则a处的电流值为______ A， b处的电流值为______A，在c处的电流值为________A。
3．小明同学利用如下图所示的电路来探究串联电路电压规律，其中电源是由两节新的一号电池组成的电池组：（1）按图示的电路图连接电路，在接通电路前，开关必须__________。
（2）连接完电路，小明闭合开关，发现电压表V1示数为零，V、V2的示数均为3V，则电路的故障可能是__________或__________，此时V、V2所测的是__________的电压。
（3）排除故障后，小明利用不同规格的灯泡分别完成了四次实验，记录的数据如下表所示，分析实验数据可以得出的结论是：串联电路总电压__________。
中考物理总复习《探究电流与电压、电阻的关系-测量电阻》专项练习题(附参考答案)
中考物理总复习《探究电流与电压、电阻的关系-测量电阻》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、探究电流与电压、电阻的关系1.在探究“电流与电阻关系”实验时，老师给小明提供了如下器材：电源（电压恒定为4.5V），电流表，电压表，开关各一个，滑动变阻器甲“10Ω；2A”和滑动变阻器乙“20Ω；1A”各一个，定值电阻5Ω、10Ω、15Ω各一个，导线若干。
（1）注意在连接电路时，开关必须处于状态；（2）用笔画线代替导线，将图甲的实验电路连接完整（要求：滑动变阻器滑片P向左滑动时电流表示数变大，导线不允许交叉）；（3）正确连接电路后闭合开关，发现电流表有示数，无论怎样移动滑片P，电压表都无示数，则故障可能是（答出一种情况即可）；（4）排除故障后，小明把5Ω的电阻接入电路中，移动滑片P到适当位置，读出电流表示数如图乙所示，正确记录后，小明又改用10Ω电阻继续实验，闭合开关后，小明应将滑片P向（选填“左”或者“右”）移动至电压表示数为V；（5）小明在实验中所选用的滑动变阻器应该是（选填“甲”或“乙”）；（6）利用老师给的器材，还能完成的电学实验有：（写出一个即可）。
2.小刚同学在探究电流与电阻的关系时，设计了如图甲所示的电路，部分实物连接情况如图乙所示。
其中电源电压恒为4.5V，滑动变阻器R0最大阻值为80Ω，定值电阻R备有阻值分别为5Ω、10Ω、25Ω、50Ω各一个。
（1）请根据甲图电路图，在乙图中用笔画线代替导线将实物电路连接完整（要求滑片P右移时接入阻值变大）；（2）正确连好电路，移动滑片P到最大阻值处，闭合开关后发现电流表示数为零，电压表示数接近电源电压。
故障原因是定值电阻R ；（3）故障排除后，小刚先用5Ω电阻实验，闭合开关，调节滑片P，使电压表示数为2V，并记录此时电流表的示数，断开开关；将5Ω电阻换成10Ω，闭合开关，将滑片P向（选填“A”或“B”）端适当移动，使电压表示数为2V，记录此时电流表的示数；（4）更换其余电阻继续实验，根据4组数据作出I=1/R图像如图丙所示；分析I=1/R图像可得出：在电压一定时，电流与电阻成；（5）小刚学习了伏安法测电阻后，用刻度尺、电流表和已知最大阻值为R1的滑动变阻器来测量未知电阻R x的阻值。
电功率实验专项练习
电功率实验专项练习1小明做“测定小灯泡额定功率”的实验。
被测小灯泡的额定电压为3．8V，电阻约为10Ω。
实验室有如下器材：电源、电流表(0～0.6A 0～3A)、电压表(0～3V 0～15V)、滑动变阻器(10Ω0.5A)、开关各一只，导线若干。
(1)如图14是小明连接的不完整的实验电路，请你用笔画线代替导线将图中未连接部分连接好。
要求：电流表和电压表选择最合适的量程，滑动变阻器的滑片向右移动时连入电路的阻值增大。
(2)在正确连接电路，闭合开关后，移动滑动变阻器的滑片，使电压表的示数为3.8V，电流表的示数如图15所示，则灯泡的额定功率是W，灯泡的工作电阻是Ω。
(保留一位小数)(3)在实验中，突然发现电压表的示数变为零，电流表的示数增大，电路可能出现的故障是。
答案：(1)电路连接如下图所示(电压表、电流表和滑动变阻器连接正确各得1分，共3分)(2 ) 1.4 10.6(每空1分，共2分)(3)小灯泡短路(1分)2一个额定电压是2.5V的小灯泡，小明想测定这个小灯泡的额定功率.(1)设计了图17(a)所示电路图，在连接电路前，开关应该要.（填“闭合”或“断开”）(2)图17(b)已连接了部分电路.请你根据图(a)所示电路图．用笔画线代替导线，将电路连接完整(3)正确连接电路后，闭合开关前滑动变阻器的滑片应移至端（填“左”或“右”）(4)闭合开关后发现小灯泡不发光，电流表几乎没有示数，电压表示数接近于电源电压, 可能原因是(5)排除故障后，调节滑片的位置，当电压表的示数为2.5V时，电流表的示数如图17（c）所示为A，小灯泡的额定功率是W.(6)不改变这个上面连好的电路，还可以完成的实验有： (写出一个即可).答案：（7分）（1）断开；（2）（3）右；（4）小灯泡灯丝烧断；(5)0.24; 0.6; (6)测灯丝电阻3要测量小灯泡的电功率，提供的器材包括：小灯泡(2.5V ，0.5A)，电源(电压为3v)，电流表，电压表，滑动变阻器，开关，导线若干。
电流表电压表练习题状元堂物理好题目
一．选择题（共13小题）1．某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路．若开关闭合，其后果是（）A．电压表不会烧坏，电流表可能烧坏B．两表不会被烧坏C．电压表不会被烧坏，但无示数D．两表会被烧坏2．在图中所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大．下列判断正确的是（）A．R短路，电压表示数变小B．R断路，电流表示数变大C．L短路，电压表示数变大D．L断路，电压表示数变大3．关于电流表和电压表的使用方法，下列说法中正确的是（）A．测量电压时，电压表必须与被测电路串联B．测量电流时，电流表必须与被测电路串联C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“-”接线柱流进D．电压表的量程改变后，每小格表示的值仍保持不变4．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的5．如图所示的电路，合上开关，小灯泡正常发光，若将小灯泡和电流表的位置互换，则合上开关后的现象是（）A．小灯泡不发光B．小灯泡会烧坏C．小灯泡仍正常发光D．电压表和电流表都没有示数6．图是测定小灯泡电功率（小灯泡的电流和电压）的电路图．电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动．产生这一现象的原因可能是（）A．滑动变阻器短路B．滑动变阻器连入电阻值过大C．灯泡断路D．灯丝电阻值过大7．如下图所示的电路中，当开关S闭合时，电压表能直接测出灯泡L1两端电压的是（）A．B．C．D．8．如下图所示的各电路图中，电压表能测L1灯两端电压的是（）A B C D9．要直接测定灯泡L2的电压，在下列几种电路中正确的是（）A．B．C．D．10．小宁在探究练习使用电压表时，把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数11．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（）A．a、b之间，a与电压表“+”接线柱连接B．a、b之间，b与电压表“+”接线柱连接C．c、d之间，c与电压表“+”接线柱连接D．c、d之间，d与电压表“+”接线柱连接12．如图所示，电阻R1与R2并联，现用电流表分别测量通过电阻R1与R2的电流并用电压表测电阻R1两端的电压，图中（）A．只有③是电流表B．①、③是电压表，②是电流表C．①、②是电流表，③是电压表D．①、③是电流表，②是电压表13．关于电压表的使用，下列叙述中错误的是（）A．电压表要并联在被测电路两端B．被测电压不要超过电压表的量程C．要使电流从正接线柱流入电压表，从负接线柱流出D．绝对不允许不经过用电器而把电压表直接接在电源两极上二．填空题（共7小题）14．如图所示的电路中，L1和L2是两只标有“6V 3W”字样的小灯泡，电源电压6V．闭合开关两灯正常工作．则a是表，b 表，a表的示数是．15．使用电流表时应将它在被测电路中，所测电流不得超过它的．必须使电流从它的接线柱流进，接线柱流出．（选填“+”或“-”）．16．电流的符号是，单位是；测量电流的仪表是，它的使用规则是：①要联在电路中；②使电流从接线柱入，从接线柱出；③被测电流不要超过电表的；在不知被测电流的大小时，应采用的方法选择量程．④绝对不允许不经过用电器而把电流表连到．实验室中常用的电流表有两个量程：①、②．17．如图所示，电源电压一定，电键S1闭合、S2断开，电压表测量电阻（选填“R1”或“R2”）两端的电压．如果不更换实验器材，要使电压表和电流表的示数均增大，可行的方法为：．18．小灯泡两端的电压大小可以用测量，使用时，必须将其在待测电路两端，并使电流从接线柱流入电压表，从接线柱流出电压表，使用电压表时要注意选择合适的．由三节干电池串联起来作电源，则应选用（选填“0～3V”或“0～15V”）的量程来测电池组的电压．19．如图所示，电压表V1的读数为3V，V2的读数为4V，若电源电压为6V，则灯L1两端的电压为，灯L2两端的电压为，灯L3两端的电压为．20．如图所示，V1测量两端的电压；V2测量两端的电压；V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是．例题一在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。
(word完整版)九年级物理电流表和电压表测量练习题
九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。
○V测量两端的电压。
3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L与滑动变阻器R的连接方式是。
（2）电流表A1测通过的电流。
（3）电流表A2测通过的电流。
（4）电压表测量V1测两端的电压。
（5）电压表测量V2测两端的电压。
6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。
（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。
7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。
8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。
电压表V2测量两端的电压。
9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。
（2）在开关闭合时，请判断电流表和电压表所测的对象。
10、判断下列各图中电压表所测量的对象。
（1）如图1，电灯L1、L2是联，电流表A测通过的电流。
电压表V测量两端的电压。
（2）如图2，电灯L1、L2是联，电流表A测通过的电流。
电流表、电压表作图专项训练
电路连接（电流表、电压表）专项训练一．根据电路图，用铅笔代替连接实物图，导线不能交叉。
A2L1L2(2)A1A1A2A3L1L2(1)L1L2A1 A2A3L1L2A2S1S2A1L1L2(3)A1S1S2A2V1 L1V2L1 L2V1V2SS（4） A1L1L2A2A1二．根据所给出的实物图，在右边虚线框中画出电路图。
A15V1A1V2V1L1L2L1L2L1 L2V1SA1S S L1 L2V1SA1V2（5）（6）L1L2A1A3L1L2A1A2S1S2S（1） （2）三．电路设计与计算。
（必要的文字说明和计算过程）1．根据要求设计电路，画出电路图，并根据电路图连接实物图。
有三个开关，S 1、S 2、S 3，两只灯泡，两只安培表，一只电压表。
要求：闭合S 1、S 2，灯泡都不亮；闭合S 1、 S 3，L 2亮；闭合S 2、 S 3，亮；A 1测量L 1电流；A 2测量L 1、L 2总电流；。
电压表测量L 2电压。
2．如图所示：图中有一处连接错误，请将它指出来。
若连接正确，S 闭合，S 1断开时，电压表V 的示数为6V ，A 2示数为0.5A ，求电源电压和A 3的示数。
L1 L2V1SA1L1L2V1S A1V2SAVL1L2（3）（4）（5）L 1 V 2 L 2S 3A 1 A 2 S 2 S 1再闭合S 1，A 3示数增大0.3A ，则经过灯泡L 1的电流是多少？3．如图，电压表V 1 、V 2、V 3的示数分别为5V 、2 V 、8V ，电流表的示数为0.4A 。
则L 1两端的电压为____V,L 2两端的 电压为____V, L 3两端的电压为_____V,电源电压为____V 。
通过L 1 、L 2、L 3的电流分别是____A 、___A 、____A 。
3、用所给的元件，根据要求连接实物图①L 1、L 2并联②A 1 测量L 1 支路电流，A 2测量L 2支路电流，A 3测量干路电流，（估计各支路电流在0.4安左右）S 做总开关。
电流表和电压表的专项练习题
电流表和电压表的专项练习题电表练能力提升（B级）一、填空题1.甲、乙两灯的电流之比为40，由此可知，甲、乙两灯是串联的。
2.5min通过电风扇的电荷是900C。
3.电流表A1的示数为0.6A，A2的示数为0.6A。
4.干路中的电流强度是2.12安。
5.表针向反方向偏转是因为接反了电流表的极性；表针偏转角度很大是因为电流过大，应该调整档位；指针偏转角度很小，应该调整灵敏度。
6.碳棒B的表面析出一层红色的铜，这是电流的化学效应，图中C是电源的正极，导线AD上的电流方向由A到D。
二、选择题7.D。
通过乙导线的电量大。
8.C。
I2=2I1.9.A。
I1=I2+I3.1.某学生误将电流表的接线接错导致测量出现问题。
本应选择量程为0.6A的电流表，但误将“-”和“3”两接线柱接入电路。
这种错误会导致电流表指针摆动角度变小。
2.当电灯L1和L2串联后接入电路并用电流表测量电路中的电流时，如果发现电流表的示数为零，可能的问题是电灯L1或L2被短路，或者电流表正负接线柱接反了。
3.在图8所示的电路中，如果要测量小灯泡的电流，应将电流表的A、B线头分别接到“3”和“-”接线柱上。
4.在图9所示的电路中，有一个是电流表，另外三个是灯泡。
正确的配对是a、b、d为灯泡，c为电流表。
5.在使用电流表时，如果误将“十”和“0.6”两个接线柱接入电路，将导致指针摆动的角度变大，电流表可能被损坏。
6.在正常工作时，家用电熨斗通过的电流最大。
拓展延伸：1.在用电流表测电流的实验中，连接电路中的开关应处于闭合状态。
2.当指针反偏时，可能是由于电流的方向与电流表的标定方向相反。
3.在研究并联电路电流关系的电路中，如果测得A、B、C三处的电流分别是IAIBICA表接在B处，指针在E处，接A处，指针在F处，则I AIBICIAIB。
初二物理串、并联电路中电流、电压的规律经典习题及答案
串、并联电路中电流的规律1、如上图甲所示，小强用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知I A=0.2A，则I B=_______，I C=_______，他实验的结论是_______________________。
2、如图，这是探究________电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。
请在图中标出三只电流表的正、负接线柱。
3、上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。
4、有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。
5、10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是：( )A．0.1mA B。
10mAC。
0.1A D。
1000mA6、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是：( )A．I1=I2B．I3=I1+I2C．I1=I2+I37、如图所示，电路中能正确测出通过灯L2的电流的是：( )A B C D8、如图所示，用电流表测干路中电流的电路图，正确的是：( )A B C D9、如图，三个电流表A1、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是：( )A．I1=I2=I3B．I1>I2=I3C．I1>I2>I3D．I1> I3> I210、如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是：( )A．2：3C．1：2D．2：111、如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。
串、并联电路中电压的规律1、如图所示电路，当开关S闭合，下列说法正确的是[ ]A．灯与是串联，且灯与被短路B．电压表测的是灯两端的电压，而不是灯两端的电压C．电流表测的是灯中的电流D．电流表测的是灯中的电流2、如图所示的电路中，甲、乙、丙表示的是电流表或电压表，当开关都闭合时电阻都有电流通过，下列说法正确的是[]A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲是电流表，乙、丙是电压表D．甲、乙是电流表，丙是电压表3、如图所示的电路，L1、L2均发光，下列各组数据分别表示电压表V1、V2和V3的示数．其中正确的是[ ]A．15V、10V、5V B．10V、5V、15VC．15V、15V、15V D．15V、0V、15V4、把电灯L1与L2串联后接在电源上，L1两端电压为U1；若把L1与L2并联后仍接在同一电源上，L1两端电压为U2，则U1与U2相比[ ]A．U1＝U2B．U1＞U2C．U1＜U2D．无法判断5、关于电流的说法中正确的是[ ]A．导体中有大量的自由电荷就能形成电流B．导体两端有电压，导体内就有电流C．导体内存在着自由电荷和导体两端有电压是形成电流的两个必要条件6、如图所示电路，下列判断正确的是[]A．电路中的电流表和电压表接法有错误B．灯是串联C．电流表测的是通过灯的电流D．电压表测的是灯两端的电压7、关于电压的说法，正确的是[]A．电路断开后，电路中电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．在几个灯并联的电路中，不论灯泡的大小如何，各灯两端的电压相等D．电压只能使电子发生定向移动，形成电流8、如图所示电路，开关S闭合后，电压表的示数为1.6V，电压表的示数为6V．那么电源电压和灯两端的电压分别是下列的[]A．6V，4.4V B．6V，1.6VC．4.4V，1.6V D．1.6V，6V9、图是测量电压和电流的电路图，下列判断完全正确的是[ ]A．甲、乙两表是电压表，丙表是电流表B．甲、乙、丙三表都是电压表C．甲表是电压表，乙、丙两表是电流表D．甲、乙、丙三表都是电流表10、下图是电压表的示意图，指针所指的示数为下列数据中的哪一个[ ]A．6.3V B．6.5V C．1.3V D．1.7V二、填空题：本大题共20小题，从第11小题到第17小题每题1.0分小计7.0分；从第18小题到第24小题每题2.0分小计14.0分；从第25小题到第27小题每题3.0分小计9.0分；从第28小题到第29小题每题4.0分小计8.0分；第30小题为5.0分；共计43.0分。
《电流、电压》练习题
《电流、电压》练习题1、一般情况下，下列物体属于绝缘体的是（）A. 硬币B. 盐水C. 橡胶棒D. 人体2、一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则这个小球（） A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电3、下列四个电路图中与右边实物图相对应的（）A. B C D4、下列给出的用电器中连接方式属于串联的是（）A.烘托节日气氛的小彩灯---满天星B.道路两旁的路灯C.家中的电视和电脑等家用电器D.教室里照明用的日光灯5、串联在同一电路里的两盏灯L1、L2，当闭合开关后发现L1比L2亮，关于经过它们的电流，下列说法正确的是（）A．L1的电流大B．L2的电流大C．相等D无法比较它们的电流大小6、在选项所示的电路中，闭合开关S，电压表能测量L1两端电压的电路是( )A BC D7、如图2所示的电路中，将开关S 闭合，灯1L 和灯2L 均发光，则下列说法中正确的是( ) A ．灯1L 和灯2L 并联 B ．灯1L 和灯2L 串联C ．通过灯1L 和灯2L 的电流一定相等D ．灯1L 和灯2L 两端的电压一定不相等8、某家庭电路中连接的小彩灯，根据所学的物理知识，判断下列说法中正确的是（ ） A ．小彩灯与控制它们的开关之间有的是并联、有的是串联 B ．各小彩灯之间的连接方式是并联C ．额定电压为6.3V 的小彩灯，要接在家庭电路中，至少需要35个D ．在整个家庭电路中，导线相互连接处往往比别处更不容易发热、老化 9、下中的电路图和实物图相对应的是 （ ）10、在如图所示的电路中，甲、乙两处分别接入电流表或电压表．当开关S 闭合后，为使两 灯均能发光，则( )A ．甲接电流表，乙接电压表B ．甲、乙均接电流表C ．甲、乙均接电压表D ．甲接电压表，乙接电流表L 1S 1S 2L 2 L 2S 1S 2L 1L 1 S 2S 1L 2 ABCD图L 1S 2S 1 L 2 L 2S 2S 1 L 110题图 11题图 12题图11、某同学利用图示电路研究并联电路电流的规律。
(完整word版)电流 电流表的使用练习题
电流电流表的使用练习题一、填空题1．电流的大小用来表示，字母符号是，在国际单位制中它的单位是。
2．物理学中规定_________电荷定向移动的方向为电流方向,金属中自由电子实际定向移动的方向和电流方向_______。
3．360μA＝_________mA＝_________A；0。
2A＝_____ mA ＝μA．4．测量电流的的专门仪表叫，它在电路中的符号是。
电流表在使用之前应先检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的，将指针调至零位。
5．正确使用电流表的规则为：(1) 电流表要__________联在电路中;(2) 电流必须从______接线柱流进电流表；（3）被测电流不要超过电流表的__________，将电流表接入电路中时，应先用______至_____安培的量程，若指针示数小于_______Ａ, 再改用______至_____Ａ的量程；（4）绝对不允许________________________而把电流表直接接在电源两极上。
6．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0．4Ａ～0．5A，所用的电流表有“–、0．6A、3A”三个接线柱,测量时应把和两接线柱接入电路,这样测得的结果较为准确．7．如图所示，该表是表，由图可知,它有两个量程是和，当选第1个量程时，指针所指的电流为 A，选第2个量程时,指针所指的电流为A.8．电子手表中的电流约为1。
5～2 ,电子计算器工作时的电流约为0.15 ，日光灯发光时的电流约为0。
15 .在串联电路中,各处的电流；在并联电路中，干路中的总电流等于。
二、选择题11．关于电流方向的下列说法中正确的是( )。
A。
电源对用电器供电时，电流都是由电源的正极通过用电器流向负极B. 直流电源对用电器供电时,电流都是由电源的正极通过用电器流向负极C. 直流电源对用电器供电时，电流都是由电源的正极由电源内部流向负极D。
直流电源对用电器供电时,电流都是由电源的负极通过用电器流向正极12．关于电流表的使用,下列说法中不正确的是（ )。
电流表电压表使用和电路故障分析经典练习题
电流表、电压表的正确使用一、电流表和电压表的读数1、小菲同学在使用电流表测量某电路中通过小灯泡的电流时，她先用大量程进行_________，此时电流表示数如图所示，则小菲同学应该选用的电流表量程是_______，这样做的好处是__________________.2、电路中的电流可以用电流表测量，在测量时，它必须________（填“串联”或“并联”）在待测电路中，让电流从电流表的_________接线柱流入，图中电流表的读数是_________A ． 3马路上的路灯都是_________（并/串）联的，要获得6V 电压可将_______节干电池_______（并/串）联起来．如图所示，当量程为0～3V 时，电压表指针的读数为______V ；当量程为0～15V 时，电压表指针的读数为_________V ．【规律总结】关于电流表、电压表使用的解题思路：1）符合电流表、电压表正确使用的要求；2）简化电路，电流表在电路中当短路（或导线）处理；电压表在电路中当断路（开路）处理；3）判断电路的连接方式。
1．要用电流表测量灯泡L 1中的电流，如图1所示的四个电路中，接法正确的是：（ ）2．如图2所示，a 、b 、c 表示的是电压表或电流表，当S 1、S 2都闭合时，下列说法正确的是： （ ）A 、a 、b 、c 都是电流表；B 、a 、b 、c 都是电压表；C 、a 、b 是电压表，而c 是电流表；D 、b 、c 是电流表，而a 是电压表。
3、如图3所示，闭合开关后能测出小灯泡L 1两端的电压的电路是（ ）4、在图4所示电路中，当开关S 闭合后，要使电阻R 1、R 2串联，甲、乙应该接入的是：（ ）A ．甲接电压表，乙接电流表B ．甲接电流表，乙接电压表C ．甲、乙都接电压表D ．甲、乙都接电流表5、如图5所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
电流表、电压表的电路连接专项练习题
L 2 L 1
5、画出电路图，并将右边的实物连接好。
要求：L 1和L 2并联，电流表A 1测通过L 2的电流，电流表A 2测量通过L 1的电流。
〔A 1的示数约为0.8A ，A 2的示数约为0.9A 〕
6、画出电路图，并将右边的实物连接好。
要求：L 1和L 2并联，电流表A 1测通过L 1的电流，电流表A 2测量通过L 2的电流。
7、在图37中，闭合开关后，通过灯泡L 1的电流为0.5A ，通过灯泡L 2的电流为0.4A ，试根据图甲将图乙中的实物用铅笔线表示导线连接起来。
二、有关电压表的电路连接专题
1、根据左边的电路图，将右边的实物连接好。
L 1
L 1
L 2
L 1
L 2
L2
L1
2、用笔画线代替导线，将下列图甲所示的电路元件连接起来，要求L1、L2串联，电压表测L2两端的电压〔估计在2V~3V之间〕，并在右侧的方框内画出电路图。
3、用笔画线代替导线，将下列图所示的电路元件连接起来，要求L1、L2串联，电压表V1测L1两端的电压〔估计在2V~3V之间〕，电压表V2测L1、L2两端的电压〔估计在5V~6V之间〕，并在右侧的方框内画出电路图。
4、根据下列图左边所示电路图，将下列图右边的电路元件连成实物电路。
5
L
2
L1
L2
L1
L2
L1
6、根据下列图左边所示电路图，将下列图右边的电路元件连成的实物电路。
7、根据下面的实物连接图，在右边方框中画出对应的电路图。
8、根据下面的实物连接图，在右边方框中画出对应的电路图。
L 2 L 1。
