半导体激光器线阵的棱镜组光束整形器和光纤耦合输出
半导体激光器光束准直技术研究
半导体激光器光束准直技术研究摘要：相较于其他激光器，半导体具有结构简单、功耗低、操作方便等优点，且目前已广泛应用于激光领域，例如：激光通信、激光测距等。
基于半导体激光器的基本结构，在垂直于结平面方向上，它发出的光束的发射角大小大约为30o；而在平行于结平面方向上，它的发射角大约为10o。
正是由于两者的发射角相差太大，所以半导体激光器在应用过程中，利用特殊的光学系统对其输出光束进行准直是非常有必要的。
本文开篇部分主要介绍了半导体激光器的发展现状和准直意义，中间部分主要讲述了半导体激光器的基本原理与结构分类，最后大概介绍了一些半导体激光器光束准直方法。
关键词：半导体激光束；准直；整形一、半导体激光器的发展现状和准直意义半导体激光器从二十世纪六十年代开始发展，较其他激光器落后几年，如今半导体激光器的技术已相当成熟。
二十世纪七十年代开始，人们重点研究了半导体激光器的动态特性，使其主要朝着两个方面发展，其一是功率型激光器，主要以提高光功率为主；其二是信息型激光器，主要以传递信息为主。
近年来，人们也研发出了高功率半导体激光器，其指的是脉冲输出功率在5W以上，且连续输出功率在100mW以上。
二十世纪九十年代，在泵浦固体激光器的作用下，高功率半导体激光器的研发取得了实质性进展，主要指半导体激光器的连续输出功率可以达到5W~30W左右，得到了很大的提高。
现在，高功率半导体激光器在国内外的发展已相当白热化，其中国外商品化的大功率半导体激光二极管阵列已达到千瓦级别，而国内的样品器件要稍微落后一点，但也已达到了600W。
现如今，半导体激光器已广泛应用于各行各业，但是在应用过程中，出现了一些问题，主要是由于半导体激光器的波导结构造成的。
这些问题主要表现在三个方面：其一，半导体激光束在快轴方向和慢轴方向的发射角之间相差太大，其中在慢轴方向的发射角大概在10o左右，而在快轴方向上的发射角甚至可以达到60o左右；其二，半导体激光器具有固有像散，即半导体激光器在慢轴和快轴两个方向上的束腰不在同一地方；其三，半导体激光器的远场的光斑为椭圆形的。
高功率线阵半导体激光器光纤耦合设计
ｍｉ ｒｏ ｉ ｄｅ ｇ ｄ ｏ ｒ ｒ Ｓ ｓｉ ｎｅ ｔ ｄｅ ｏ ｉ ｓ ａｓ ｒ ｅ ． ｔ ｅ ｆ ｒｍ ｔ ｌ ｅ ｂ ａｒ． ｈ ｒｅ ｕｌ ｉ ｃ Ｃ ａｔ ｄ ｓ ｔ Ｓ ａｌ Ｕｌ ｅ ｂｙ ａｙ ｒ ｅ ｎｄ ＢＣ ｌ ｏ ｇ ｕｓ ｂ ａｍ， ｒ ｔ ａｃ ａ Ａ Ｄ ａｗ ｆ ａ ｓ ｅ ｔｅ ｈ ｒｅ ｕｌ ｉ ｓ ｔ ｎｄｉ ｔｅ ｈａ ｔｈ ｄｅ ｒ ｎｇ ｙ ｅ ￣ ｉ ｏｕ ｅ ｔ ｅ ｌ ｇ ｏ ａ ０ ｍ ｃａ ｔ ｔ ｅ ｆｏ ｍｉ ｓ ｓｔ ｍ ： ｌ ａ ｃ ｐｌ ｈ ｈｔ ｆ ｌ ｍ ｗｉ ｔｈ ｌ ｅ ｄｉ ｄｅ ｌ ｉ ｒ ｉ ｄ ａｓ ｒ ｏ ｌ ｉ ｅａ ａｒ ａｙ ｒ
聚 成一 接近 圆 形 的光 斑 ， 以便 于耦 合 进 单根 光 纤 中 。 ３ ．１ 快 轴 准 直
高功率 Ｄ Ｌ的光纤 耦合输 出 ，可使 靶 目标得 到一 高
功 率 密度 ，圆 形 光斑 的 激 光 ， 并 且使 用 非 常方 便 灵活 ， 这对 于促进 Ｄ Ｌ应用是很 有 意义 的
维普资讯
Ⅸ 激光杂志 ２ ０ ． ．．０ ２ ＡＳ Ｒ Ｊ Ｖｏ．３Ｎｏ５ ２０ ）
１ ９
高 功 率 线 阵 半 导 体 激 光 器 光 纤 耦 合 设 计
武 德 勇 高 松 信
提
严地 勇
ｉ ｏ ｆｉ ｒ．ｔ ｅ ｏｒｅ ｎｔ ａ ｂｅ ｈ ｃ ｄｉ ｒｅｔ ｏｆ ａ ． ｅｒ ｔｈｅ ｆｉ ｒ ｉ ０． ａ ａ ｎｕ ｂｅ Ｓ ８ｒ ｍ ｎｄ ｍｂｅ ａ ｒｔ ｒｅ ｉ ０ ７． ｒ ｐｅ ｕ ｓ ．３ Ｋｅ ｗｏｒｄｓ： ｌ ｅ ＂ ｄｉ ｅ．ｂｅ ｍ ｄｅｆ ｍｉ ｙ ａＳ ｌ ｏｄ ａ ｏｒ ｎｇ， ｂｅ ｃ ｆｉ ｔ ｏｕｐｌｉ ｎｇ
光纤与半导体光源耦合

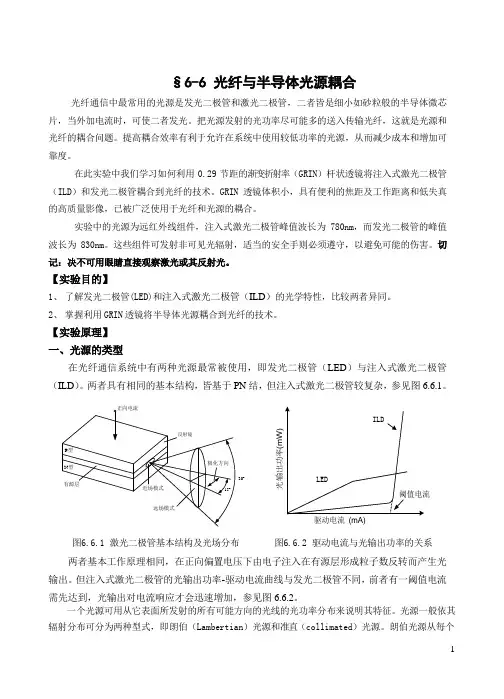

§6-6 光纤与半导体光源耦合光纤通信中最常用的光源是发光二极管和激光二极管，二者皆是细小如砂粒般的半导体微芯片，当外加电流时，可使二者发光。
把光源发射的光功率尽可能多的送入传输光纤，这就是光源和光纤的耦合问题。
提高耦合效率有利于允许在系统中使用较低功率的光源，从而减少成本和增加可靠度。
在此实验中我们学习如何利用0.29节距的渐变折射率（GRIN ）杆状透镜将注入式激光二极管（ILD ）和发光二极管耦合到光纤的技术。
GRIN 透镜体积小，具有便利的焦距及工作距离和低失真的高质量影像，已被广泛使用于光纤和光源的耦合。
实验中的光源为远红外线组件，注入式激光二极管峰值波长为780nm ，而发光二极管的峰值波长为830nm 。
这些组件可发射非可见光辐射，适当的安全手则必须遵守，以避免可能的伤害。
切记：决不可用眼睛直接观察激光或其反射光。
【实验目的】1、 了解发光二极管(LED)和注入式激光二极管（ILD ）的光学特性，比较两者异同。
2、 掌握利用GRIN 透镜将半导体光源耦合到光纤的技术。
【实验原理】 一、光源的类型在光纤通信系统中有两种光源最常被使用，即发光二极管（LED ）与注入式激光二极管（ILD ）。
两者具有相同的基本结构，皆基于PN 结，但注入式激光二极管较复杂，参见图6.6.1。
两者基本工作原理相同，在正向偏置电压下由电子注入在有源层形成粒子数反转而产生光输出。
但注入式激光二极管的光输出功率-驱动电流曲线与发光二极管不同，前者有一阈值电流需先达到，光输出对电流响应才会迅速增加，参见图6.6.2。
一个光源可用从它表面所发射的所有可能方向的光线的光功率分布来说明其特征。
光源一般依其辐射分布可分为两种型式，即朗伯（Lambertian ）光源和准直（collimated ）光源。
朗伯光源从每个图6.6.1 激光二极管基本结构及光场分布图6.6.2 驱动电流与光输出功率的关系微分光源单元的所有的方向上发射光，面发射的发光二极管接近朗伯光源。
光纤耦合半导体激光器原理
光纤耦合半导体激光器原理光纤耦合半导体激光器是一种将光纤与半导体激光器相结合的器件，可将激光器器件与光纤相互耦合，实现高效的光纤传输和集成应用。
它不仅具备了半导体激光器的小尺寸、高效率、低功耗等特点，还能实现激光光束与光纤之间的高效耦合和传输。
首先，模式匹配是光束通过光纤耦合的关键环节。
激光器芯片的输出模式和光纤的模式必须匹配才能进行有效的耦合。
通常，半导体激光器芯片的输出模式为高斯模式，而光纤的传输模式也为高斯模式。
通过设计激光器芯片和光纤的参数，如直径、焦距等，使得两者的输出模式能够匹配，以确保较高的耦合效率。
其次，光束扩展过程将激光器芯片的较小直径的光束扩展到与光纤直径相匹配的尺寸。
这一过程可以通过使用透镜或光纤连接器等光学元件来实现。
透镜可以将光束进行聚焦和发散，从而实现光束尺寸的调整。
光纤连接器则通过其内部的光学结构来实现光束尺寸的调整和耦合。
最后，耦合效率是衡量光束传输和耦合质量的指标。
耦合效率取决于光纤与半导体激光器芯片之间的距离、角度和位置等因素。
一般情况下，为了最大程度地提高耦合效率，需要将激光器芯片的输出焦点与光纤的输入端对准，并保持二者的光轴一致。
此外，通过调整激光器芯片和光纤之间的距离和角度等，还可以进一步优化耦合效率。
除了以上原理，光纤耦合半导体激光器还需要注意温度的控制和光学元件的稳定性等问题。
激光器芯片的温度对其性能有很大影响，因此需要采用冷却措施来控制温度。
此外，光纤连接器和透镜等光学元件在使用过程中也需要保持稳定的性能，这对于长时间稳定的激光输出至关重要。
总之，光纤耦合半导体激光器通过将半导体激光器芯片与光纤相结合，实现了激光光束的高效耦合和传输。
它的原理涉及模式匹配、光束扩展和耦合效率等关键过程，并需要注意温度控制和光学元件的稳定性等问题。
光纤耦合半导体激光器在光通信、光传感和激光加工等领域具有广泛的应用前景。
半导体激光器件中的输出光束质量改善方法

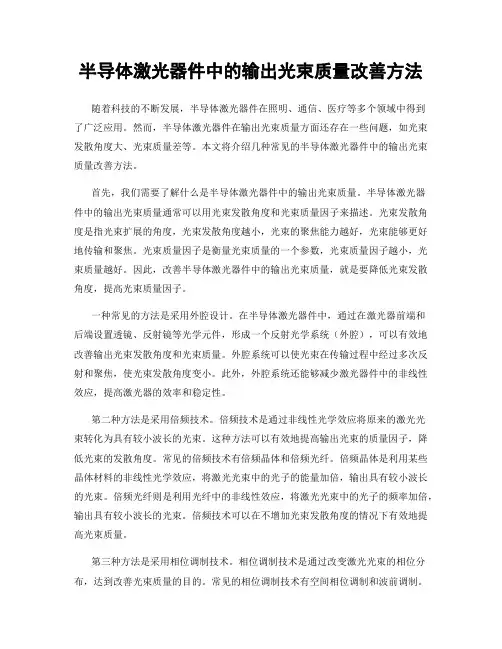

半导体激光器件中的输出光束质量改善方法随着科技的不断发展，半导体激光器件在照明、通信、医疗等多个领域中得到了广泛应用。
然而，半导体激光器件在输出光束质量方面还存在一些问题，如光束发散角度大、光束质量差等。
本文将介绍几种常见的半导体激光器件中的输出光束质量改善方法。
首先，我们需要了解什么是半导体激光器件中的输出光束质量。
半导体激光器件中的输出光束质量通常可以用光束发散角度和光束质量因子来描述。
光束发散角度是指光束扩展的角度，光束发散角度越小，光束的聚焦能力越好，光束能够更好地传输和聚焦。
光束质量因子是衡量光束质量的一个参数，光束质量因子越小，光束质量越好。
因此，改善半导体激光器件中的输出光束质量，就是要降低光束发散角度，提高光束质量因子。
一种常见的方法是采用外腔设计。
在半导体激光器件中，通过在激光器前端和后端设置透镜、反射镜等光学元件，形成一个反射光学系统（外腔），可以有效地改善输出光束发散角度和光束质量。
外腔系统可以使光束在传输过程中经过多次反射和聚焦，使光束发散角度变小。
此外，外腔系统还能够减少激光器件中的非线性效应，提高激光器的效率和稳定性。
第二种方法是采用倍频技术。
倍频技术是通过非线性光学效应将原来的激光光束转化为具有较小波长的光束。
这种方法可以有效地提高输出光束的质量因子，降低光束的发散角度。
常见的倍频技术有倍频晶体和倍频光纤。
倍频晶体是利用某些晶体材料的非线性光学效应，将激光光束中的光子的能量加倍，输出具有较小波长的光束。
倍频光纤则是利用光纤中的非线性效应，将激光光束中的光子的频率加倍，输出具有较小波长的光束。
倍频技术可以在不增加光束发散角度的情况下有效地提高光束质量。
第三种方法是采用相位调制技术。
相位调制技术是通过改变激光光束的相位分布，达到改善光束质量的目的。
常见的相位调制技术有空间相位调制和波前调制。
空间相位调制是通过调制光束的相位，改变光束的波前形态，控制光束的传输特性。
波前调制则是在光束传输路径上加入透镜、反射镜等光学元件，通过调整元件的形状和位置，实现对光束相位的调制，从而改善光束的质量。
大功率半导体激光器光纤耦合技术调研报告
大功率半导体激光器光纤耦合技术调研报告1．前言近年来，高功率光纤激光器因其优良的性能日益受到人们的重视和青睐，被广泛地应用于工业加工、空间光通信、医疗和军事等各个方面，其迅速发展在很大程度上得益于大功率高亮度半导体激光器技术的进步，大功率半导体激光光纤耦合技术一直是高功率光纤激光器技术的一项关键核心技术。
相反地，半导体激光器泵浦的高功率光纤激光器（DPFL）的发展也带动了大功率半导体激光器技术，尤其是大功率半导体激光光纤耦合技术的进步。
由于单管半导体激光器（LD）的输出功率受限于数瓦量级，远不能满足高功率光纤激光器泵浦源的要求，要获得更大输出功率须采用具有多个发光单元的激光二极管阵列（LD Array）。
按照结构形式的不同，激光二极管阵列分为线阵列（LD Bar）和面阵列（LD Stack），分别如图1(a)和(b)所示，其中LD Bar的输出功率一般在数十瓦至百瓦量级，而LD Stack的输出功率一般在数百瓦乃至上千瓦。
无论是单管LD还是LD Array，由其固有结构特点决定了半导体激光器具有光束发散角较大，输出光束光斑不对称，亮度不高等问题，给作为高功率光纤激光器泵浦源的实际应用带来很大困难和不便。
一个较好的解决方法是将半导体激光耦合进光纤输出，这样既可以利用光纤的柔性传输，增加使用的灵活性，又可以从根本上改善半导体激光器的输出光束质量。
Fig.1 （a）LD Bar 和（b）LD Stack大功率半导体激光器阵列光纤耦合技术作为一项高新技术，具有很高的技术含量，涉及半导体材料、纤维光学技术、微光学技术、微精细加工技术和耦合封装技术等关键单元技术。
目前为止，大功率半导体激光器阵列光纤耦合技术主要采用两条技术路线：光纤束耦合法和微光学系统耦合法。
下面将主要以LD Bar 光纤耦合技术为例，就该两种方法进行详细阐述。
2．大功率半导体激光器阵列光纤耦合技术2．1光纤束耦合法光纤束耦合法（又称光纤阵列耦合法）是早期使用的一种光纤耦合技术，具有结构简单明了、耦合效率高、各发光元的间隙不影响整体光束质量和成本低等优点。
用于半导体激光器的棱镜整形方法
用于半导体激光器的棱镜整形方法半导体激光器是一种常用的光学器件，其具有小体积、低功耗和高效率的特点，广泛应用于光通信、医疗器械、激光打印等领域。
在实际应用中，为了获得更好的激光光束质量和调节激光光束的形状，需要对激光光束进行整形。
棱镜整形方法是一种常用的激光光束整形方法，本文将详细介绍该方法的原理、优缺点以及应用案例。
棱镜整形方法是指通过在激光器输出光束前放置一组棱镜，通过棱镜的折射、反射和总反射等效应，实现所需光束的整形。
具体来说，棱镜整形方法可以将初始的高斯光束转换为扁平、或者圆形、或者其他形状的光束。
棱镜整形方法的优点之一是可以灵活调节光束的形状。
通过选择适当的棱镜形状、尺寸和排列方式，可以实现对光束的精确调节。
例如，使用准直棱镜可以将初始的激光光束变为平坦的光束，适用于一些需要平行光束的应用场合；使用聚焦棱镜可以将初始的激光光束聚焦为较小的尺寸，适用于高精度的激光切割和焊接等应用。
此外，棱镜整形方法还可以提高激光器的光束质量。
由于激光器输出的光束往往会因为自发辐射或其他因素的干扰而失去高斯光束的良好性质，棱镜整形方法通过调整光束角度、形状和尺寸，可以改善光束的光学质量。
这对于一些对光束质量要求较高的应用非常关键。
然而，棱镜整形方法也存在一些缺点。
首先，由于棱镜在光束传输中也会吸收和散射部分光能，因此会损耗部分能量，导致激光器的输出功率降低。
其次，棱镜整形方法对光束的整形效果依赖于棱镜的材料和制造工艺，因此需要对棱镜进行精密加工和表面处理，增加了生产成本。
另外，棱镜整形方法对光束的整形效果也会受到温度、压力和湿度等环境因素的影响。
最后，棱镜整形方法在实际应用中有许多成功的案例。
例如，在光通信领域，使用棱镜整形方法可以将激光光束整形为扁平的横截面，以适应光纤传输的需求；在医疗器械领域，使用棱镜整形方法可以将激光光束聚焦成较小的尺寸，用于眼科手术等高精度治疗过程。
此外，棱镜整形方法还广泛应用于激光打印、激光切割、激光焊接等领域，为这些应用提供了高质量的激光光束。
光纤激光器光路结构
光纤激光器光路结构1.激光器主体：激光器主体是光纤激光器的核心部分，由激光介质、前置反射镜、曲面反射镜、输出光耦合镜和冷却装置等组件组成。
激光介质可以是固体、气体、液体或半导体等材料，根据激光介质的不同，光纤激光器的工作原理也不同。
2.光纤耦合系统：光纤耦合系统用于将激光器主体中生成的激光束耦合到光纤中进行传输。
光纤耦合系统由指向性光耦合器、调制器、光纤接头和光纤调制器等组件组成。
光纤耦合器的作用是调整激光束的入射角度和位置，使其能够准确地耦合到光纤的端面上。
光纤调制器用于调整激光束的功率和频率。
3.光泵浦系统：光泵浦系统用于提供激活激光介质所需的能量。
常见的光泵浦系统包括光电子器件、光泵浦源和光泵浦控制系统等。
光电子器件可以是闪光灯、激光二极管或激光二极管阵列等。
光泵浦源通过电流或能量转换器信号向光电子器件提供所需的能量。
光泵浦控制系统用于调节光泵浦源的工作状态，以满足不同工作条件下的能量需求。
4.输出光路系统：输出光路系统用于将传输到光纤中的激光束输出到目标位置。
输出光路系统由光纤、光纤接头、配光器、滤光镜和光束调整器等组件组成。
光纤接头的作用是将传输到光纤中的激光束与外部设备进行连接。
配光器用于调整激光束的尺寸和形状，以满足不同应用需求。
滤光镜则用于过滤掉非激光光线和杂散光，以保证纯净的激光输出。
综上所述，光纤激光器的光路结构包括激光器主体、光纤耦合系统、光泵浦系统和输出光路系统。
通过这些组件的协同工作，光纤激光器能够产生高功率、高亮度的激光束，并将其有效地传输到目标位置。
光纤激光器在通信、材料加工、医疗、仪器仪表等领域具有广泛的应用前景。
大功率半导体激光阵列光束整形及光纤耦合技术研究的开题报告
大功率半导体激光阵列光束整形及光纤耦合技术研究的开题报告一、选题背景及意义激光器作为一种光源，在生产、医疗、通信等领域具有广泛的应用。
而大功率半导体激光器是近年来发展最快的一类半导体激光器之一，其在材料加工、激光雷达、光通信等领域的应用越来越广泛。
但是，由于其输出光束质量较差、发散角度大等缺点，导致其无法直接应用于某些领域，因此需要通过光束整形和光纤耦合等技术来对其进行优化和改善。
本研究旨在探究大功率半导体激光阵列光束整形及光纤耦合技术，对于大功率半导体激光器的发展和应用具有重要的意义。
二、研究内容本研究将从以下几个方面展开：1.大功率半导体激光器的工作原理及特点分析：包括大功率半导体激光器的发展历程、结构特点、工作原理等方面的分析，为后续光束整形和光纤耦合的研究奠定基础。
2.大功率半导体激光阵列光束整形技术研究：通过利用光学元件对大功率半导体激光器的输出光束进行形变，以达到光束质量的改善，具体包括衍射、衍射光栅、透镜、衍射镜等光学整形元件的研究和设计。
3.大功率半导体激光光纤耦合技术研究：采用不同的光纤耦合方式，如望远镜式耦合、微透镜阵列耦合等方式，探究如何将大功率半导体激光器的光束传输到光纤中，并使其达到高效率、高质量的耦合。
4.实验验证：通过自行搭建实验平台进行实验验证，验证以上两种技术的有效性和可行性，以及对大功率半导体激光器输出光束质量的改善程度进行测量和分析。
三、研究目的和意义本研究旨在探究大功率半导体激光阵列光束整形及光纤耦合技术，具体目的如下：1. 研究大功率半导体激光器光束整形及光纤耦合技术，提高大功率半导体激光器的发光效率和输出光束的质量，为其广泛应用于生产、医疗、军事领域等提供技术支持。
2. 通过对大功率半导体激光器的结构、工作原理及特点等方面的认识，为其更好的应用和发展提供支持，对于推动我国高科技领域的发展和产业升级有着重要意义。
3. 通过自行搭建实验平台进行实验验证，验证以上两种技术的有效性和可行性，为商业化应用提供可靠的技术支持，同时为后续相关研究提供实验数据和技术参考。
多模光纤耦合红光半导体激光器
多模光纤耦合红光半导体激光器一、引言多模光纤耦合红光半导体激光器是一种应用于光通信和光传感领域的重要光源。
它利用多模光纤将激光器的输出光束耦合到光纤中，实现远距离传输和高效能量转换。
本文将对多模光纤耦合红光半导体激光器的原理、结构、特性以及应用进行全面、详细、完整且深入地探讨。
二、原理多模光纤耦合红光半导体激光器的工作原理基于激光的发射和光纤的传输。
其主要包括激光器的发光机制、光纤的耦合方式以及光纤的传输特性。
2.1 激光器的发光机制多模光纤耦合红光半导体激光器采用半导体材料作为激光介质，通过注入电流激发半导体材料产生激射效应，从而实现激光的发射。
其特点是具有窄线宽、高亮度和高光纤耦合效率。
2.2 光纤的耦合方式多模光纤耦合红光半导体激光器采用光纤耦合技术将激光器的输出光束耦合到光纤中。
常用的耦合方式有末端耦合和侧面耦合两种。
末端耦合是将激光器的发光端面与光纤的末端直接对接，通过光纤的折射作用实现光束的耦合。
侧面耦合是将激光器的发光端面与光纤的侧面对接，通过光纤的衍射作用实现光束的耦合。
两种耦合方式各有优势，具体选择可根据应用需求和实际情况进行决策。
2.3 光纤的传输特性多模光纤耦合红光半导体激光器的输出光束通过光纤进行传输。
光纤的传输特性对光纤耦合效率和传输质量有重要影响。
光纤的传输特性主要包括传输损耗、色散和非线性效应等。
为了保证光纤的传输质量，需要对光纤的参数进行优化设计，并采用合适的传输控制方法。
三、结构多模光纤耦合红光半导体激光器的结构主要包括激光器模块、光纤耦合模块和控制电路模块。
3.1 激光器模块激光器模块是多模光纤耦合红光半导体激光器的核心组成部分。
它由激光二极管、反射镜和温度控制装置等组成。
激光二极管是激光器的发光源，反射镜用于增强激光的反射和放大。
温度控制装置用于稳定激光器的工作温度，提高输出光束的稳定性和一致性。
3.2 光纤耦合模块光纤耦合模块是将激光器的输出光束耦合到光纤中的关键部件。
微光学元件阵列面阵LD光束整形及光纤耦合
微光学元件阵列面阵LD 光束整形及光纤耦合周崇喜，杜春雷，谢伟民，杨欢(中国科学院光电技术研究所微细加工光学技术国家重点实验室，四川成都610209)摘要：采用微透镜阵列组成的快、慢轴准直器件进行高功率面阵半导体激光器阵列光束准直，从而减小其光参数积，进一步采用棱镜阵列对准直光束进行整形，实现两方向光束质量的平衡，使激光束的综合光参数积小于光纤的光参数积，提高光束质量，获得高耦合效率的光纤耦合模块。
对5个吧条组成(每个吧条40W 、总输出功率为200W)的面阵半导体激光器光束进行准直、整形聚焦并耦合到芯径800μm 、数值孔径0.22的多模光纤，获得125.4W 的激光输出。
关键词：面阵LD ；光纤耦合；微光学元件；光束准直；整形中图分类号：TN249文献标识码：A文章编号：1007-2276(2009)03-0452-04Beam shaping and fiber coupling for LD stackswith micro 蛳optical elements arrayZHOU Chong 蛳xi,DU Chun 蛳lei,XIE Wei 蛳min,YANG Huan（State Key Lab of Optical Technologies for Microfabrication,Institute of Optics &Electronics,Chinese Academy of Sciences,Chengdu 610209,China ）Abstract:Fast axial and slow axial collimator device consisting of micro 蛳lens 蛳array was used to collimate beams of high 蛳power laser diode (LD)stacks.This contributed to decrease the beam ′s parameter products (BBPs)on the slow axis direction.Furthermore,a prism 蛳array pair was used to shape the collimated beams to balance the BPPs of the high 蛳power LD stacks on both the fast 蛳axis and slow axis directions.The shaping could also make the comprehensive BPPs be less than that of the fiber,and the beam quality of high 蛳power LD stacks was improved greatly to obtain the multi 蛳mode fiber coupled stack with higher coupling efficiency.As an example,the beams of LD stacks consisting of 5bars ,with the output power of 200W were collimated,shaped,focused and coupled into the multi 蛳mode fiber with the core diameter of 0.8mm and the numeric aperture of 0.22.Finally,The output power of 125.4W was obtained.Key words:LD stacks;Fiber coupling;Micro 蛳optical element;Beam collimating;Shaping收稿日期：2008-08-10；修订日期：2008-10-15基金项目：中国科学院知识创新工程重点项目作者简介：周崇喜（1970-），男，云南宜良人，研究员，主要从事微纳光学元件的设计及集成应用研究。
高功率半导体激光器光束整形的设计和实现
高功率半导体激光器光束整形的设计和实现吴政南;谢江容;杨雁南【摘要】为了使线阵半导体激光器光束能更好应用于激光远程无线电力传输,设计了基于光楔-曲面镜-棱镜组的线阵半导体激光束整形系统,采用数值计算方法,取得了系统中各元件的参量及理论整形效果.在此基础上加工出实物元件,搭建整形系统.实验中测得整形后的激光光斑尺寸为9.9cm×9.6cm,能量均匀度为68.9％,系统能量传输效率为71.3％,光束质量可满足接收端的光电池对激光空间均匀性的要求.最后分析了仿真系统与实验系统间产生差异的原因.结果表明,该系统可同时实现激光束阵列快轴和慢轴方向的扩束与准直,并能够调节输出光斑的形状及光强均匀度,且采用光学元件数量较少.光电池组件是激光无线电力传输过程的关键元件,该设计对激光转换效率的研究有较重要的实用价值.%In order to make the laser beam of linear-array semiconductor laser be better used in laser remote wireless power transmission,a linear-array semiconductor laser beam shaping system based on the set of optical wedges,curved mirrors and prisms was designed.The parameters of components in the system and the theoretical shaping results were derived by numerical calculation.After then the realistic components were processed and the experimental shaping system was built.The experimental results were that the laser spot size after shaping was 9.9cm×9.6cm,energy uniformity was 68.9％,and energy transfer efficiency was 71.3％.The beam quality could meet the requirement of light cell at receiving end for laser space uniformity.The reason of the difference between the simulated and experimental system was analyzed.The results show that the system can simultaneously realizethe expanding and collimation of laser beam array along fast axis and slow axis.The system can also adjust the shape and the uniformity of outputlight spot with less optical components.Light cell components are the key processes of laser wireless power transmission.The study has great practical value for laser conversion efficiency.【期刊名称】《激光技术》【年(卷),期】2017(041)003【总页数】5页(P416-420)【关键词】光学设计;光束整形;线阵半导体激光器;光楔-棱镜-曲面镜组【作者】吴政南;谢江容;杨雁南【作者单位】南京航空航天大学应用物理系,南京 211100;南京航空航天大学应用物理系,南京 211100;南京航空航天大学应用物理系,南京 211100【正文语种】中文【中图分类】TN202基于激光为能量传送载体的激光无线电力传输技术是近十几年来发展起来的一项高新技术。
采用组合透镜阵列准直半导体激光器线阵
采用组合透镜阵列准直半导体激光器线阵樊桂花;吴健华;孙华燕;郭惠超;梁丹华【摘要】为了满足半导体激光器线阵的远距离应用要求,需要对激光束进行准直处理.提出了一种由垂直双半圆柱透镜组合阵列构成的准直器,采用光线追迹的方法推导了激光束通过准直器的传输方程,分析了光线出射角与透镜阵列参数之间的关系,得出了准直器的最优设计参数,然后在zemax-EE非序列模式下仿真了此准直器的三维效果图以及探测器成像效果,得到的激光光斑接近于矩形,非相干照度集中在中央区域,并且经过准直器后的发散角大约为3 mrad.设计的准直透镜可以同时压缩快慢轴的激光束发散角,制作简单,安装方便.【期刊名称】《光电工程》【年(卷),期】2010(037)011【总页数】5页(P32-36)【关键词】激光;半导体激光器线阵;垂直双半圆柱透镜组合阵列;准直器【作者】樊桂花;吴健华;孙华燕;郭惠超;梁丹华【作者单位】装备指挥技术学院,光电装备系,北京101416;装备指挥技术学院,研究生院,北京101416;装备指挥技术学院,光电装备系,北京101416;装备指挥技术学院,研究生院,北京101416;装备指挥技术学院,光电装备系,北京101416【正文语种】中文【中图分类】TN248.10 引言大功率半导体激光器线阵(bar)是由多个激光二极管发射单元在一维方向上组合而成，具有体积小、光电转换效率高、工作寿命长和较高的性价比等优点，在材料加工、激光医疗、固体激光器泵浦、激光探测和激光成像等方面得到广泛的应用[1-3]。
但是，由于半导体激光器独特的发光机理，导致其发出的光束在正交的两个方向上极不对称(平行p-n结平面为慢轴方向，约为10°∼20°，垂直于p-n结平面为快轴方向，约为30°∼40°)，并且存在固有像散，严重影响了半导体激光器线阵的应用[4]。
为了拓展其应用场所，一般采用相应的准直器。
对于近距离的应用，如光盘刻录中考虑光斑的形状，采用光束整形设计；对于较远距离的激光测距、激光探测等，必须合理的设计光束准直器，以便压缩光束发散角、规范光束形貌以及提高光功率密度来满足实际应用需要。
半导体光纤耦合激光器
半导体光纤耦合激光器
半导体光纤耦合激光器是一种高功率可见光激光器，其工作波长为405nm。
它具有结构简单、功率高、光束质量好、控制便捷等优点，已经被广泛应用于多个领域中。
半导体光纤耦合激光器的应用范围广泛。
在制造领域，它可以用于制造半导体、平板显示器、MEMS/MOEMS等微电子元器件，实现高精度的线条曝光及均匀的曝光效果。
在高速齿轮轻旋转、油墨粘合、剥离，以及涂层表面的选通加工等方面，它也得到了应用。
此外，半导体光纤耦合激光器还可以用于制造高性能的读写头、高分辨率的聚焦光斑等组件。
在生物医学领域，它被用于甲基绿染色、葡萄糖检测、DNA测序等方面。
同时，由于其工作波长可以与许多物质的气体、固体、液体发生共振吸收，因此在在线检测中应用也十分广泛。
需要注意的是，在使用过程中，半导体光纤耦合激光器可能会遇到一些问题，如光束质量较差、功率不稳定等。
因此，在使用过程中需要注意操作规范和安全问题。
总之，半导体光纤耦合激光器是一种高效、高精度的激光器，具有广泛的应用前景。
随着技术的不断进步和应用领域的不断拓展，它将会在更多领域得到应用和推广。
高功率阵列半导体激光器的光纤耦合输出
文章编号:100520086(2001)0520468203高功率阵列半导体激光器的光纤耦合输出α薄报学1,2,曲 轶2,高 欣2,王 玲2,宋晓伟2,高鼎三1(1.吉林大学电子工程系集成光电子学国家联合重点实验室;2.长春光学精密机械学院高功率半导体激光国家重点实验室,长春130022) 摘要:采用柱透镜对10单元阵列半导体激光器的输出光束进行了有效收集和预准直及与多模光纤之间的耦合实验。
激光器采用808nm波长、150Λm条宽的发射单元,周期为1000Λm,与200Λm芯径平端光纤阵列的耦合效率高达75%,光纤输出功率7.5W。
分析了影响耦合效率的主要因素。
关键词:阵列LD;光纤耦合;预准直中图分类号:TN248.4 文献标识码:AH igh-Power LD Arrays w ith F iber Output Coupl i ngBO B ao2xue1,2,QU Y i2,GAO X in2,W AN G L ing2,SON G X iao2w ei2,GAO D ing2san1(1.N ati onal Key L ab.of In tegrated Op toelectron ics,D epartm en t of E lectron ic Engineering,J ilinU n iversity;2.N ati onal Key L ab.of H igh Pow er Sem iconducto r L asers,Changchun In stitu te of Op ticsand F ine M echan ics,Changchun130022,Ch ina)Abstract:T he ligh t ou tpu t of102stri pe LD array is effectively co llected,p re2co lli m ated w ith cylindricallen s,and coup led in to a bundle of m u lti2mode fibers.T he w idth of em itting stri pe is150Λm w ith aperi od of1000Λm and the lasing w avelength of the LD array is808nm.T he coup ling efficiency betw eenLD array and200Λm co re2diam eter fibers w ith flat end is as h igh as75%,mo re than7.5W C W ligh tou tpu t from fibers has been ach ieved.A lso the m ain facto rs effecting coup ling efficiency are analyzed.Key words:LD array;fiber coup ling;p re2co lli m ating1 引 言 LD采用光纤耦合输出不仅简化了应用条件,也改善了输出光束的非对称性,同时还可以简便实现多个LD光源之间的输出光耦合或组合,得到更高的功率输出。
用于半导体激光器的棱镜组光束整形方法
用于半导体激光器的棱镜组光束整形方法潘圆圆;崔瑞祯;陈刚;巩马理;黄磊【摘要】随着半导体激光器应用的日益广泛,半导体激光的光束质量在二维方向极不均衡的特点限制了它的应用范围.采用一种等腰直角棱镜组的整形方法,可实现二维方向的光束质量均匀化.实验中整形后快慢轴的光束质量比较接近,整形效率达到90%.经过整形的半导体激光器可以作为高功率固体激光器和光纤激光器的抽运源使用.【期刊名称】《激光技术》【年(卷),期】2006(030)004【总页数】4页(P370-372,376)【关键词】激光器;光束整形;光束质量;等腰直角棱镜组;半导体激光器条【作者】潘圆圆;崔瑞祯;陈刚;巩马理;黄磊【作者单位】清华大学精密仪器与机械学系,光子与电子技术研究中心,摩擦学国家重点实验室,北京,100084;清华大学精密仪器与机械学系,光子与电子技术研究中心,摩擦学国家重点实验室,北京,100084;清华大学精密仪器与机械学系,光子与电子技术研究中心,摩擦学国家重点实验室,北京,100084;清华大学精密仪器与机械学系,光子与电子技术研究中心,摩擦学国家重点实验室,北京,100084;清华大学精密仪器与机械学系,光子与电子技术研究中心,摩擦学国家重点实验室,北京,100084【正文语种】中文【中图分类】TN248.4引言半导体激光器(laser diode,LD)以其电光转换效率高、体积小、带宽窄、可靠性高等优点，在光纤通讯、固体激光器等领域等方面有广泛的应用。
但是，LD在两个方向上光束质量极不均衡的特性限制了其使用范围，所以需要对光束进行准直、整形和聚焦处理。
目前国内外学者对此都进行了很多研究，也有很多不同的整形方案，例如德国夫朗和费激光技术所提出的阶梯反射镜法[1]，瑞士伯尔尼大学的光纤整形[2]，英国Southampton大学的双面镜整形[3]，日本钢铁公司的多棱镜阵列整形[4]，美国Apollo Instruments公司的棱镜组内反射整形[5]，美国Boston Laser公司的渐变折射率透镜阵列整形[6]，以及上海光学精密机械研究所的微片棱镜堆整形[7]等。
半导体激光器件中的阵列耦合效应与功率控制方法
半导体激光器件中的阵列耦合效应与功率控制方法引言：随着科技的不断发展，半导体激光器件在现代通信、医疗和工业等领域中扮演着重要的角色。
阵列耦合效应是半导体激光器件中常见的现象，它会对激光器的性能和输出功率产生影响。
本篇文章将深入探讨阵列耦合效应的原因以及在半导体激光器件中的功率控制方法，帮助读者更好地理解和应用这些技术。
一、阵列耦合效应的原因1.1 光波的干涉和耦合半导体激光器件中的阵列耦合效应主要是由于光波的干涉和耦合效应引起的。
当激光器件中存在多个光波传播路径时，这些光波之间会干涉并相互耦合。
这种干涉和耦合效应会导致光波在输出时的方向、相位和强度等参数发生变化，进而影响到激光器件的性能。
1.2 激光器件的结构设计除了光波的干涉和耦合，半导体激光器件的结构设计也是阵列耦合效应的一个重要原因。
在设计过程中，激光器件的阵列排列、间距和耦合强度等参数都会对激光器件的耦合效应产生影响。
因此，在设计过程中需要考虑如何减小耦合效应并优化激光器件的性能。
二、阵列耦合效应对激光器件性能的影响2.1 光束质量的下降阵列耦合效应会导致激光器件的输出光束质量下降。
光束质量通常通过波前畸变、光束发散角和束腰尺寸等参数来衡量，而这些参数又受到阵列耦合效应的影响。
因此，阵列耦合效应会导致激光器件的输出光束质量降低，从而限制了其在实际应用中的可靠性和稳定性。
2.2 输出功率的波动阵列耦合效应还会对激光器件的输出功率产生波动。
由于光波在激光器件中的干涉和耦合，不同光束的相位和强度会发生变化。
这种变化会导致激光器件的输出功率发生波动，从而影响到其在通信和光学传感等领域中的应用。
三、功率控制方法3.1 功率监测和反馈控制一种常见的功率控制方法是通过功率监测器件来实时监测激光器件的输出功率，并通过反馈控制来调整激光器件的电流或温度等参数，以保持稳定的输出功率。
这种方法可以有效地减小阵列耦合效应对输出功率的波动影响。
3.2 波长选择和调整另一种方法是通过选择和调整激光器件的波长来减小阵列耦合效应。
大功率半导体激光器光纤耦合技术研究
（ ｈ ｓ ｓＤ ｐｒ ｎ ｏ Ｓ ｉ ｃ ｃ ｏｌ Ｔｂ ｔ ｎｖｒｔ，Ｌ ａａ８０ ０ Ｃ ｉａ Ｐ ｙｉ ｅａｔ ｔ ｆ ｃ ｎｅＳ ｈｏ， ｉｅ Ｕ ｉ ｓｙ ｈｓ ５ ００， ｈｎ ） ｃ ｍｅ ｅ ｅｉ
Ａｂ ｔ ａ ｔ Ｉ ｈ ａ ｅ ，ｈ ｇ ｏ ｅ ｉ ｄ ｓ ｒｏ ｔ ａ ｅｆ ｒ ｎ ｅ ｉ ｎ ｙ ｅ ｎ ｉｈ ｐ ｗｅ ｂ ｒｃ ｕ ｌ ｄ ｄ ｏ ｅ ｌ— ｓｒ ｃ ：ｎ ｔｅ ｐ ｐ ｒ ｉ ｈ ｐ ｗ ｒｄ ｏ ｅ ｌ ｅ ｐ ｉ ｌ ｒｏ ｍａ ｃ ｓａ ａ ｚ ｄ ａ ｄ ｈ ｇ ｏ ｒ ｅ ｏ ｐ ｅ ｉ ｄ ａ ｃ ｐ ｌ ｉ ｆ ａ
ｉ ｒｃ ｕ ｌ ｓ ｍｏ ｅ ｔ ａ ２ ｆ ｅ ｏ ｐ ｉ ｇ ｉ ｒ ｈ ｎ ７ ％ ，ａ ｄ ｏ ｔｐ ｗｅ ｓ３１ ５ ． ｂ ｎ ｎ ｕ ｏ ｒｉ ．Ｗ ．
Ｋ ｙｗ ｒｓ ｈｇ ｏ ｅ Ｌ ｆ ｅ ｏｐｉ ； ｅｍ ｐｒｍ ｔｒ ｒｄ ｃ； ａ ｒ ｉｇ ｅ ｏ ｄ ：ｉｌｐｗ ｒ Ｄ； ｂ ｒ ｕ ｌ ｇ ｂａ ａａ ｅｅ ｏ ｕｔ ｂ ｍ ｆ ｎ ｌ ｉ ｃ ｎ ｐ ｅ ｏ ｍ
．
采取了各种光束整形 和光纤耦合技术 实 现大功率 Ｄ 的柔性传输 ， Ｌ 直接应用于材料加工和固体激光器
泵浦 源 （ 括光 纤激 光 器 ） 。 包 Ｊ
（） １
其中， 为快轴方向发光区宽度 ； 为快轴方向光 ∞
束发 散角 。
基金项 目： 西藏大学校科研基金资助项 目。 作者简介 ： 宁长春 （ ９８一） 男 ， 师 ， 主要 从事半 导体激 光 １７ ， 讲 现 器件的研究 。Ｅｍａｌｎｎｃ ａｇｈ ｎ ａ ｏ．ｏ ｃ ・ ｉ：ｉｇｈｎｃ ｕ ＠ｙｈ ｏ ｃｍ．ｎ 收稿 日期 ：０ ７０ －３ ２ ０ －４２
单模光纤耦合半导体激光器
单模光纤耦合半导体激光器1. 介绍单模光纤耦合半导体激光器是一种先进的激光器技术，它将半导体激光器与单模光纤耦合在一起，实现了高效能的激光输出。
该技术在通信、医疗、材料加工等领域具有广泛的应用前景。
2. 工作原理单模光纤耦合半导体激光器的工作原理基于半导体激光器和单模光纤之间的耦合。
半导体激光器是利用半导体材料的PN结构产生激光的器件，而单模光纤是一种能够传输单一模式光的光纤。
在单模光纤耦合半导体激光器中，半导体激光器的激光输出端与单模光纤的输入端通过耦合结构相连接。
激光器将产生的激光通过耦合结构输入到单模光纤中，然后通过光纤进行传输。
由于单模光纤只允许传输单一模式光，因此可以获得较高质量的激光输出。
3. 结构设计单模光纤耦合半导体激光器的结构设计是实现高效耦合的关键。
该激光器通常由半导体激光器、耦合结构和单模光纤组成。
半导体激光器是激光器的核心部件，它由PN结构、谐振腔和输出端组成。
PN结构产生激光，谐振腔用于增强激光的放大效果，而输出端将激光输出到耦合结构。
耦合结构用于将半导体激光器的激光耦合到单模光纤中。
耦合结构通常包括透镜、光纤对准组件和调焦机构。
透镜用于聚焦激光到单模光纤的输入端，光纤对准组件用于精确对准激光和光纤的位置，调焦机构用于调整透镜与光纤之间的距离，以获得最佳的耦合效果。
4. 优势和应用单模光纤耦合半导体激光器具有以下优势：4.1 高效能单模光纤耦合半导体激光器通过光纤传输激光，避免了传统激光器中光束传输的损耗。
光纤的传输效率高，能够实现高效能的激光输出。
4.2 高质量由于单模光纤只传输单一模式光，因此可以获得较高质量的激光输出。
这对于需要高精度的应用非常重要，如光纤传感、光纤通信等。
4.3 稳定性单模光纤耦合半导体激光器具有较好的稳定性，能够在长时间运行中保持稳定的输出功率和频率。
这对于需要连续工作的应用非常重要。
单模光纤耦合半导体激光器在以下领域有广泛的应用：•光纤通信：单模光纤耦合半导体激光器可用于光纤通信系统中的光源，实现高速、高质量的数据传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第34卷第5期2008年9月 光学技术OPTICAL TECHN IQU E Vol.34No.5Sep. 2008文章编号:100221582(2008)0520664203半导体激光器线阵的棱镜组光束整形器和光纤耦合输出Ξ王春灿1,2,张帆1,刘楚1,宁提纲1,简水生1(1.全光网络与现代通信网教育部重点实验室,北京 100044;2.北京交通大学光波技术研究所,北京 100044)摘 要:针对半导体激光器线阵输出光束快慢轴方向光参数积不对称问题,提出并制作了基于直角棱镜片的光束整形器,其具有结构简单紧凑,制作安装容易的特点。
通过数值仿真和实验对光束整形器进行了分析,研究表明整形器实现了半导体激光器线阵输出光束的对称化,并且光束经过透镜聚焦后对数值孔径为0.46,直径为200μm 的光纤进行耦合,效率为53%。
关键词:激光技术;光束整形;半导体激光器线阵;光纤耦合中图分类号:TN248.4 文献标识码:APrism groups beam shaper and f iber coupling of the laser diode arraysWANG Chun 2can 1,2,ZH ANG Fan 1,LI U Chu 1,NI NG Ti 2gang 1,J I AN Shui 2sheng 1(1.K ey Lab of All Optical Network &Advanced Telecommunication Network of EMC ,Beijing Jiaotong University ,Beijing 100044,China )(2.Institute of Lightwave Technology ,Beijing Jiaotong University ,Beijing 100044,China )Abstract :The emission beam of the laser diode arrays (LDA )has an asymmetrical distribution and is astigmatic ,that is ,the waists and divergences of the beam in the fast and slow axes are different.To equalize the beam parameter products (BPP )of the asymmetrical laser beam ,a new beam shaper based on the prism groups is developed and demonstrated by experiment.Byfocusing the reshaped beam into an optical fiber with the diameter of 200μm and numerical aperture of 0.46,high quality laser beams can be obtained and the overall efficiency is 53%.K ey w ords :laser technique ;beam shaping ;laser diode arrays ;fiber coupling0 引 言近年来由于大功率半导体激光器线阵(LDA )具有体积小、光电转换效率高、工作寿命长和较高的高性价比等优势,在材料加工、激光医疗和固体激光器的泵浦源等方面得到广泛地应用。
半导体激光器线阵的输出光束具有不对称性,即在垂直于p 2n 结的方向上发光区宽约1μm ,输出光束的发散角为30°～60°,这一方向称为快轴,在平行于p 2n 结的方向上发光区宽约10mm ,发散角约为10°,其称为慢轴。
例如nlight 公司60W 半导体激光器线阵是由49个发光单元以间隔100μm 周期沿慢轴方向排列组成,每个发光单元尺寸为1μm ×100μm (快轴尺寸×慢轴尺寸),整体半导体激光器线阵的发光面尺寸为1μm ×10mm ,发散角为36°×10°。
一般用拉格朗日不变量,也称作光束参数积(BPP )来描述光束质量,其值为光斑尺寸与发散角度的乘积,则快轴和慢轴两个方向上BPP 分别为0.6和1745mm ・mrad 。
图1给出了上海恩耐公司的60W 半导体激光器线阵的输出光束强度分布,由SPIRICON M 22200光束质量分析仪测得,可以看出光束沿快慢轴两个方向上是不对称的。
因此,如果要把LDA 输出光束耦合进光纤,需要首先通过光束整形技术将LDA 输出光束进行对称化。
目前,国内外所用的整形技术有双平面镜反射法[1]、阶梯反射镜法[2]、微片棱镜堆整形法[3]、衍射元件法[4]等。
本文报道利用直角棱镜组对LDA 输出光束进行整形的方案,其特点是结构简单紧凑,制作和安装较为容易,并且成466Ξ收稿日期:2007211221;收到修改稿日期:2008201221 E 2m ail :xzwangchuncan @ ;ssjian @基金项目:国家自然科学基金、北京市自然科学基金(4052023)、新世纪优秀人才支持计划(NCET 20620076)、北京交通大学校科技基金(2006XM003)资助);北京交通大学科学技术基金(2004RC073);北京交通大学专项研究员基金(48101)作者简介:王春灿(19752),男,江苏人,北京交通大学博士研究生,从事光纤激光器与光器件方面的研究。
图1 60W 半导体激光器线阵沿快慢轴方向上的输出光束强度分布本低廉。
1 理论分析由于慢轴方向上的光参数积远远大于快轴,所以光束整形的目的是使快慢轴两个方向上的光参数积值相接近,从而实现光束的对称化。
光束整形原理如图2所示,其过程分为两个步骤:第一步,将准直后的LDA 输出光束沿x 轴(慢轴)方向等分为N 段,通过位移将N 小段光束沿y 轴(快轴)方向依次等间隔排列;第二步,在第一步的基础上将重新排列的光束分别沿x 轴平移得到x 轴和y 轴方向上长度分别为L x 和L y 的光斑。
假设BPP 0x (BPP 0y )和BPP 0x (BPP 1y )分别表示慢轴(快轴)方向上整形前后的光参数积,则B PP 1x=B PP 0x N; B PP 1y =B PP 0y ・N(1)图2 光束整形原理 若要满足光斑对称化的条件即BPP 1x =BPP 1y ,则有N =ceilEPP 0x EPP 0y(2)其中ceil ()是取整函数。
2 整形器件的设计因为LDA 直接输出的光束发散角太大,所以输出光在整形前经过了快慢轴准直,准直后快慢轴方向上的发散角分别为0.25°和3°,光束尺寸为0.85mm 和10mm ,则BPP 0x =523.6mm ・mrad ,BPP 0y =3.7mm ・mrad ,由公式(2)可得N =12时整形效果是最好的,但是本文为了便于制作,取N =10,这样整形后BPP 1x =52.36mm ・mrad ,BPP 1y =37mm ・mrad ,二者比较接近,从而实现光束的对称化。
制作整形器件采用20个厚度为1mm 的直角等腰棱镜片,棱镜片的直角边长取20mm ,其尺寸还可以进一步缩小以减小光程,这样有利于降低光束的损耗和提高器件的紧凑性。
整形器件的详细结构参见图3,可以看到整形器是由两个相同结构的棱镜组构成,需要注意的是在棱镜组中,相临两个棱镜片沿直角边错开1mm ,LDA 输入光束由棱镜的直角边垂直入射,经过斜边全反射后从另一直角边输出,光束经过第一组棱镜后沿慢轴等分为十段,并且沿快轴依次产生1mm 的位移,可以从图4(a )看到用光学软件ZEMAX 计算的仿真结果。
光束经过第一步的位移后再通过第二组棱镜使得十段光束沿快轴方向依次对齐排列,同样在图4(b )给出了仿真结果。
图3 利用两组直角棱镜进行光束整形的过程(a ) (b )图4 软件ZEMAX 的仿真结果(a )经过第一组棱镜的输出光束沿慢轴等分并位移;(b )经过第二组棱镜整形后的输出光束。
3 实验结果与分析图5为实际制作的棱镜组外观图,可以看到棱镜组由十片直角等腰棱镜构成,相临棱镜沿其中一条直角边平移1mm 。
图6给出了LDA 输出光束分566第5期王春灿,等: 半导体激光器线阵的棱镜组光束整形器和光纤耦合输出图5 棱镜组实物照片图6 光束经过第一组棱镜(a )和第二组棱镜(b )整形后的输出光束图像别经过第一组和第二组棱镜后的光斑照片,可以看到通过整形实现了光束的重新排列,但是同时也注意到整形后的光束排列不完全均匀,这主要是由于棱镜片组装时的误差造成的。
图7给出了光束经过整形后的光强分布,对比图1可以看出光束经过重新排列沿快轴方向光斑尺寸增加,而慢轴方向的尺寸减少,从而实现了光束整形。
经过整形后的光束虽然快慢轴方向上的光参数积已经接近,但是,在慢轴方向上的发散角仍然大于快轴发散角,所以需要用一个柱透镜对慢轴进行准直,再用一个球面凸透镜聚焦,最后耦合进光纤。
图8给出了整形后的光束耦合进一根直径为200μm ,数值孔径为0.46的光纤后,耦合输出功率随LDA 输出功率的变化趋势,其效率为53%。
光功率的损耗主要是由于材料损耗、菲涅耳反射、衍射损耗引起的,因此可以通过进一步缩小棱镜尺寸从而减小光程,棱镜和透镜的镀膜以及进一步优化慢轴的分段数N 来实现耦合效率的进一步提高。
4 结 论本文利用直角棱镜片制作了LDA 光束整形器,其具有制作简单、结构紧凑和安装容易的特点,整形后的光束可以耦合进直径200μm ,数值孔径为0.46的光纤,效率为53%,可以通过进一步提高安装和制作工艺来提高耦合效率。
参考文献:[1]Clarkson W ,Hanna D C.Two 2mirror beam 2shaping technique forhigh 2power diode bars[J ].Opt.Lett.,1996,21(6):375.[2]Ehlers B ,Du K ,Baumann M ,et al.Beam shaping and fibre cou 2pling of high 2power diode laser arrays[J ].SPIE ,1997,3097:639—644.[3]石鹏,李小莉,张贵芬,等.大功率激光二极管的微片棱镜堆光束整形和光纤耦合输出[J ].光学学报,2000,20(11):1544—1547.[4]Leger J R ,G oltsos W C.G eometrical transformation of linear diodelaser arrays for longitudinalpumping of solid state lasers[J ].IEEE.J.Quant.Electron ,1992.,28(4):1088—1100.666光 学 技 术 第34卷。
