有线数字电视机顶盒原理及常见问题处理办法

合集下载

有线数字电视机顶盒常见问题及其处理方法

视机的视频输入与机顶盒的视频输出没有相对应&或是电视制式不对&或是电视机坏或机顶盒坏&其中电视制式不对占多数+
检查机顶盒的信号输出接口是否与电视机的输入接口相对应&如果接线都正确&且电视机切换到对应的视频上&首先考虑电视机的制式设置&在电视机的系统设置或机顶盒的菜单设置里将电视机的制式调为自动或 W)-制式+ 其次& 考虑更换电视机的视频输入接口&将机顶盒的视频输出接入电视机的另一组视频输入&对于只有一组视频输入接口的电视机&用砂纸或者其他的工具伸入电视机视频口进行清理&因为接触不好也会引起图像不好的现象+ 再次就是机顶盒和电视机的问题了+
这种情况主要是没信号或是误操作造成的&主要原因是音视频损坏或电视没有转换等+
检查机顶盒的音视频线是否与电视机对应的音视频输入接口连接好&如果连接符合要求&机顶盒的电源灯和工作指示灯都变亮&那可能是电视机没有切换到视频输入的方式&这也是整转中碰到最多的现象&有的厂家生产的电视机不能对视频进行自动保存&每次开机的时候都需要切换一次+
##$ 磁盘阵列上所有空间可以让工作站同时存储*
#!$ 工作站可以同时处理各自的数据* #3$ 为工作站提供千兆的数据传输带宽* #2$ 实现了后期数据的强大扩容能力* #[$ 为用户提供了大容量存储及高安全的特性+
( 收稿日期*!"##S##S"!)
?>>
蒋杏珠'有线数字电视机顶盒常见问题及其处理方法

熊猫3216型数字有线电视机顶盒故障维修

数字有线电视机顶盒的原理与维修
（5）高频头的复位信号的检测（6）高频头输出传输流（TS流）信号的检测（7）音频输出信号的检测（8）复合视频输出信号的检测（9）S端子Y/C输出信号的检测
2. 主板电路的典型故障维修【实例1】
故障现象：开机面板指示灯亮绿灯，数码管显示“8888”。故障检修：机器不工作，有以下几种可能
① 检查节目列表中有无节目存储，否则进行节目搜索； ② 检查输入射频信号的电缆线是否连接好；
③ 在界面中查看信号质量，如果红条显示有信号而收不到，检查主板上的高频头是否工作，如果高频头的电压都正确，I2C也正常，则高频头坏，更换；高频头上的电压不正确，检查供电的开关电源是否正确。
数字有线电视机顶盒的原理与维修
1.3 音视频输出电路故障维修【实例1】
故障现象：开机面板指示灯亮绿灯，数码管频道号显示正常，电视机无图象显示。
故障检修：这种情况一般有几种可能 ① 电视机没有设置到AV状态或AV通道错； ② 连接机顶盒和电视机的AV线不好； ③ 用示波器测量CPU上方的CVBS测试点，没有视频波形则是ICU1(Sti5516)无视频输出，更换； ④ CVBS测试点有视频波形，CV8或CV12上无视频波形，检查视频的滤波和放大电路； ⑤ CV8或CV12上有视频波形，P1视频输出头有问题；
数字有线电视机顶盒的原理与维修
1.4 前面控制板电路故障维修【实例1】
故障现象：开机面板指示灯和数码管不亮。故障检修：① 检查机顶盒的电源插座是否插好或者接线
板是否有电； ② 检查前面板与主板的连接排线是否插好或
者是否有不导通现象。【实例2】
故障现象：开机面板指示灯亮红灯，数码管不亮。故障检修：① 打开机器上盖检测开关电源各路电压是否

机顶盒常见疑难问题及处理办法

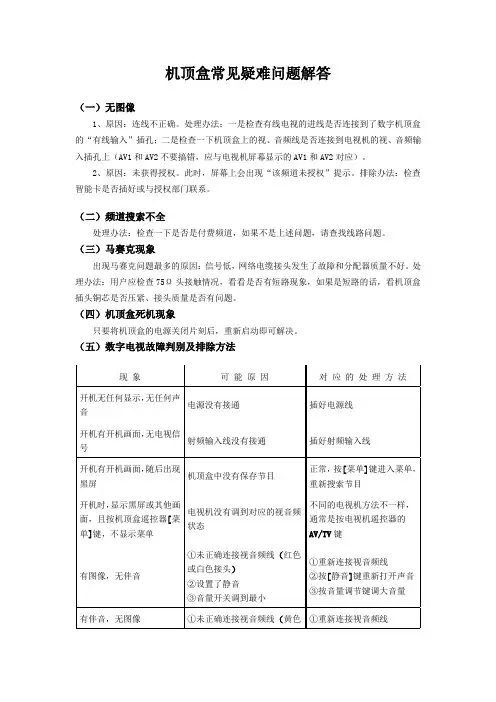

机顶盒常见疑难问题解答（一）无图像1、原因：连线不正确。

处理办法：一是检查有线电视的进线是否连接到了数字机顶盒的“有线输入”插孔；二是检查一下机顶盒上的视、音频线是否连接到电视机的视、音频输入插孔上（AV1和AV2不要搞错，应与电视机屏幕显示的AV1和AV2对应）。

2、原因：未获得授权。

此时，屏幕上会出现“该频道未授权”提示。

排除办法：检查智能卡是否插好或与授权部门联系。

（二）频道搜索不全处理办法：检查一下是否是付费频道，如果不是上述问题，请查找线路问题。

（三）马赛克现象出现马赛克问题最多的原因：信号低，网络电缆接头发生了故障和分配器质量不好。

处理办法：用户应检查75Ω头接触情况，看看是否有短路现象，如果是短路的话，看机顶盒插头铜芯是否压紧、接头质量是否有问题。

（四）机顶盒死机现象只要将机顶盒的电源关闭片刻后，重新启动即可解决。

（五）数字电视故障判别及排除方法现象可能原因对应的处理方法开机无任何显示，无任何声音电源没有接通插好电源线开机有开机画面，无电视信号射频输入线没有接通插好射频输入线开机有开机画面，随后出现黑屏机顶盒中没有保存节目正常，按[菜单]键进入菜单，重新搜索节目开机时，显示黑屏或其他画面，且按机顶盒遥控器[菜单]键，不显示菜单电视机没有调到对应的视音频状态不同的电视机方法不一样，通常是按电视机遥控器的AV/TV键有图像，无伴音①未正确连接视音频线（红色或白色接头）②设置了静音③音量开关调到最小①重新连接视音频线②按[静音]键重新打开声音③按音量调节键调大音量有伴音，无图像①未正确连接视音频线（黄色①重新连接视音频线接头）②电视机亮度调到最小③机顶盒正在播放音频节目②参照图像设置一节调节亮度③正常图像与声音内容不符或出现怪声声道设置不合适按[声道]键选择合适的设置选台时，显示无信号①射频输入线连接有误或电器连接不可靠②节目未正常播放③有线台节目参数做了调整①重新连接射频输入线，射频输入线应该连接在RFIN接口②等待有信号时再试③请确认节目参数，并重新搜索搜索不成功①基本频道设置不正确②射频输入线连接有误或电器连接不可靠①参照基本频道设置重新设置相关参数②重新连接射频输入线，射频输入线应该连接在RFIN接口遥控器失灵①电池电量不足或正负极装错②遥控器和机顶盒前面板之间有障碍物③遥控器超过工作范围（8米内）④遥控器超过有效角度（垂直于前面板左右45度、上下45度范围内）①换电池或重新装好电池②避开障碍物③置于工作范围内④置于有效角度内六、开机后所有菜单变成了英文有些菜单会有中英文选项操作中选择了英文菜单按菜单键弹出主菜单（Main Menu）,并按以下步骤设置：System(系统设置)——STB Setting(系统选项)——Language Setting(语言)，将English(英文)设置成中文（Chinese）即可。

数字电视机顶盒故障及解决办法

数字电视机顶盒故障及解决办法【摘要】随着全国各地有线电视网络的升级，数字电视机顶盒进入大众的视野，这使人们看各个地区的电视节目更加方便，但也出现了许多的问题，因此，本文将从数字电视机顶盒常见的故障以及解决的办法等方面加以阐述。

【关键词】数字电视机顶盒；常见故障；解决办法数字电视机顶盒是一种将数字电视信号转换成模拟信号的变换设备，它对经过数字化压缩的图像和声音信号进行解码还原，进而产生模拟的声音和视频信号，并通过电视显示器和音响设备给观众提供高质量的电视节目。

数字电视机顶盒的基本功能是接收数字电视广播节目，同时也兼具所有广播和交互式多媒体应用功能。

数字电视机顶盒从结构上来讲，一般由主芯片、内存、调谐调节器、回传通道、CA接口、外部存储控制器以及音频输出等几大部分构成。

1.数字电视机顶盒常见的故障数字电视机顶盒改变了我们对现有电视的概念，它也将为互联网提供一个崭新的消费终端，并且这个消费终端将会比其他任何终端例如pc、手机以及PDA都普及和方便，而随着各地有线数字电视的试播，数字电视机顶盒的发展与几年前相比已经有了长足的进步，但相对于其他覆盖率较为广泛的消费终端来讲，数字电视机顶盒在国内还没有得到广泛的应用，这主要是与它易于产生常见的故障有关。

1.1不能正常接收某一频点上的数字电视节目。

这一故障是我们使用数字电视机顶盒常见的问题，这一问题的出现应该是与波形图的陷波点有关。

因为正常的数据信号显示的波形应该是完整平滑的，而电视不能正常接收某一频点上的电视节目，我们就应该用频谱仪看此频点的波形图上是否有陷波点。

如果存在陷波点，那么只有在平坦部分的数据才能够接收电视节目，一旦陷波点存在的位置恰好不在平坦的那部分，就会导致电视节目接收不到。

造成这种故障可能是机顶盒本身就存在质量问题，也可能是用户线与用户机顶盒的不规范连接，还可能是分支分配器输出与输入口接反以及电缆指标不合格等等，出现其中任意一个问题，都有可能导致数字电视机顶盒不能正常接收某一频点上的数字电视节目。

浅析数字电视机顶盒的常见故障及维修方法

浅析数字电视机顶盒的常见故障及维修方法数字电视机顶盒是现代电视观看的重要设备之一，但由于使用频繁、容易受到外界干扰等原因，常常会出现各种故障。

本文将从常见故障和相应的维修方法两个方面进行分析，希望能给各位读者带来一些帮助。

我们来看一下数字电视机顶盒的常见故障。

故障一：信号中断。

这是最常见的故障之一，有可能是由于线路松动、天线信号不稳定或者电视信号源出现问题导致的。

当数字电视机顶盒出现信号中断时，首先应检查线路连接是否松动，可以重新插拔一下线缆，然后观察信号是否恢复。

如果信号还是不稳定，可以尝试更换天线或者调整天线方向。

故障二：画面卡顿。

当看电视时，如果发现画面卡顿，可能是由于数字电视机顶盒的内存不足或者运行速度过慢导致的。

解决这个问题可以尝试关闭一些不必要的应用程序，清理内存空间，或者升级机顶盒的固件。

故障三：遥控器失灵。

有时候，我们按下遥控器的按钮，但数字电视机顶盒没有反应，这可能是遥控器失灵导致的。

解决这个问题可以先更换电池，如果还是没有反应，可以尝试将遥控器重新与机顶盒进行配对。

故障四：无法正常开机。

当数字电视机顶盒无法正常开机时，可能是由于电源故障、机顶盒内部电路损坏或者软件系统出现问题导致的。

解决这个问题可以尝试更换电源线，或者重启机顶盒。

如果仍然无法解决，可以尝试进行系统恢复或者升级。

维修方法一：及时清理机顶盒内部尘垢。

长时间使用后，机顶盒内部会积聚很多尘垢，影响散热效果和机顶盒的正常运行。

定期清理机顶盒内部是很有必要的。

可以使用吸尘器或者干净的刷子轻轻清理机顶盒表面和散热孔，同时避免使用湿布擦拭。

维修方法二：定期检查线路连接。

线路连接不牢固是导致信号中断的常见原因。

定期检查线缆连接是否松动，有必要时可以重新连接一下，确保信号传输畅通。

维修方法三：及时更换电池。

当遥控器失灵时，我们可以首先更换电池，确保电池正常工作。

如果更换电池后仍然没有反应，可以尝试将遥控器重新与机顶盒配对。

维修方法四：重启机顶盒。

数字有线机顶盒基本使用方法和常见问题

数字有线机顶盒根本使用方法和常见问题数字电视机顶盒STB〔Set-TopBox〕是信息家电之一，它是一种可以让用户在现有模拟电视机上观看数字电视节目，并进展交互式数字化娱乐、教育和商业化活动的消费类电子产品。

目前我们使用的是数字有线电视机顶盒〔DVB-C〕，是可以将有线的数字电视信号转换成电视机可接收的模拟信号的变换设备，它对经过数字化压缩的图象和声音信号进展解码复原，产生模拟的视频和音频信号，通过机顶盒上的各种信号输出端〔音视频输出端子、分量视频输出端子、S－视频输出端子、HDMI端子〕经由信号线输送到电视机相应输入端，来收看高质量的电视节目。

根本使用方法1.机顶盒主要端口功能有线电视信号输入〔射频输入〕端子，连接有线电视信号线；有线电视信号输出〔环路输出〕端子，连接到电视机，要欣赏模拟方式播放的节目时，加以连接；视频输出端子〔黄色〕，连接到电视机的视频输入端子；音频输出端子〔红色、白色〕，连接到电视机的音频输入端子，红色是右声道，白色是左声道；色差分量输出端子，连接到有分量视频输入端子的电视机，但是，还需要连接音频输出；S－视频输出端子，连接到有S－视频输入端子的电视机，同样需要连接音频输出；HDMI端子，数字信号输出接口，高质量地传送数字图象和声音；数字音频〔播送〕输出接口( SPDIF)，通过此接口可以实现数字音频〔播送〕的光纤信号输出；RS232串行端子，用于机顶盒和外部连接设备之间的信号接收和发送，是维护人员专用的接口。

2.系统连接A、通过同轴电缆〔有线电视信号线〕连接有线电视CATV用户盒到机顶盒的信号输入端口；B、通过音视频线〔黄红白线〕，颜色对应地连接机顶盒反面的音视频输出端到电视机的音视频输入端，也可采用分量视频线〔红蓝绿线〕，S－端子视频线和HDMI线连接到电视机相应的输入端口上；C、通过同轴电缆连接机顶盒的环路输出到电视机的有线输入端用于收看模拟电视〔可选操作〕；D、接通机顶盒电源。

有线数字电视机顶盒原理及常见问题处理办法

②在检测完用户线和用户盒以及分配网络都符合
要求的情况下，还有一种情况就是传输网络中的分支器或分配器输入或输出口的位置装反了，者网络中或
的连接头不规范，造成接地不好。在这样的情况下，用
④ 同时在不同的地区，相同或不同的频点上的在节目都发现有这样的问题，可能是前端系统有问题。
换成立体声模拟音频信号，音频输出电路输出。经
２使用中出现的问题及解决办法
应用层：包括业务信息（Ｉ、Ｓ）电子节目指南ＥＧ、Ｐ图形用户界面（Ｕ）浏览器、ＧＩ、遥控、Ａ等。Ｃ输出接口：包括模拟视频／频接口、音数据接口、键盘、鼠标等。图１为有线数字电视机顶盒原理框图。
８】
祝
军：有线数字电视机顶盒原理及常见问题处理办法
中国有线电视｝００２１年第Ｏ期１
③ 如果用同一信号，另外一台机顶盒就能正常换接收，很有可能是高频头本身有问题，要更换高频需
头。
用户盒，必须更换。
图１有线数字电视机顶盒原理框图高频头（谐器）收来自有线网的射频信号并调接下变频为中频信号，ＱＭ解调器进行解调，出包经Ａ输含音频、视频和其他数据信息的传送流（Ｓ。传送流Ｔ）中一般包含多个音视频流及一些数据信息。，ｒ解Ｓ流

数字电视机顶盒原理与维修

第一章数字电视机顶盒原理与维修1.有线数字电视机顶盒概述有线数字电视机顶盒是一种既能收看电视节目，又能进行交互式数字化娱乐、教育和商业化活动的消费类信息家电。

其主要功能是将从有线电视用户口接收下来的数字电视信号转换为模拟电视信号，使用户用家中的模拟电视机，就能收看数字电视节目，图像质量可以接近500线水平。

1-1基本功能：1)接收有线数字电视节目；2)电子节目指南（EPG）；3)高速数字广播；4)软件在线升级；5)因特网接入和电子邮件；6)支持交互式应用；7)有条件接收的核心是加扰和加密，数字机顶盒应有解扰解密功能。

1-2工作原理：有线数字电视机顶盒接收数字电视节目、处理数据业务和完成多种应用的解析。

从传输层提取信道编码信号，完成信道解码；还原压缩的信源编码信号，恢复原始音/视频流，同时完成数据业务和多种业务的接收、解析。

数字电视的硬件结构由信号处理（信道解码和信源解码）、控制和接口几部分组成。

机顶盒结构如图1所示。

机顶盒从功能上看是计算机和电视机融合的产物，但结构确与两者不同，从信号处理和应用操作上看，机顶盒包含以下层次：（1）物理层和连接层包括高频调谐器，QPSK、QAM、OFDM、VSB解调，卷积解码，去交织，里德-所罗门解码，去能量扩散。

（2）传输层包括解复用，它把传输流分成视频、音频和数据包。

（3）节目层包括MPEG-2视频解码、MPEG/AC-3音频解码。

（4）用户层包括服务信息、电子节目表、图形用户界面（GUI）、浏览器、遥控、有条件接收、数据解码。

（5）输出接口包括模拟音/视频接口、数字音/视接口、数据接口、键盘、鼠标等。

1-3工作过程：数字高频头接收来自有线网的高频信号（通常在48.5~860MHz），通过QAM解调器完成信道解码，从载波中分离出包含音、视频和其他数据的传送数字流（TS）。

传送数字流中一般包括多个音视频流及一些数据信息。

解复用器则用来区分不同的节目，提取相应的音、视频流和数据流，送入MPEG-2解码器和相应的解析软件，完成数字信息的还原。

浅析数字电视机顶盒的常见故障及维修方法

浅析数字电视机顶盒的常见故障及维修方法
数字电视机顶盒现在在我们生活中越来越常见了，但使用过程中也会遇到一些常见故障。

这篇文章会对数字电视机顶盒的常见故障及维修方法进行浅析。

1. 机顶盒无法开机
这是数字电视机顶盒常见的故障之一，原因有多种，比如电源供应不足，电源板损坏及里面元件烧坏等，需要进行磁力吸盘细节处的盘机顶盒维修。

2. 信号接收不良
如果开机后，由于室内天线或信号缆线有故障，或信号源不稳定或受干扰等原因导致机顶盒无法接收信号，甚至不断打断播放等，此时需要检查调整天线、替换信号缆线或更换信号源。

3. 遥控器无反应
很多时候，遥控器使用时间过长或者摔过一次就会导致遥控器故障，而且有时是遥控器电池的问题，检查电池是否老化或者接触不良。

另外，如果是机顶盒的接收器板损坏也会导致遥控器无法操控机顶盒，此时需要进行接收器板更换维修。

4. 开机启动缓慢
有时会出现开机启动缓慢的情况，这通常由于机顶盒内存容量不足，导致软件反应缓慢，因此需要清理机顶盒内存及缓存，或者更换内存扩容等措施，以提高开机启动速度。

5. 画面失真或黑屏
有时候会出现画面失真或者黑屏的问题，这可能是由于HDMI 接口无法正常传输影像信号，或者另一端接口无法充分插入等原因，需要检查HDMI 数据线及接口是否损坏、连接是否松动。

总之，数字电视机顶盒作为我们生活中重要的娱乐设备，平时需要小心维护，及时处理机器故障，保证机器的使用寿命和稳定性。

如果遇到维修问题，可以寻求专业技术人员的支持。

12 数字有线电视机顶盒的原理与维修

128MBit外接存储可编程外设存储接口：SRAM、SDRAM、FLASH 可编程传输接口（PTI）：2个MUX输入、1个传输流MUX
（DVB）封装:35 X 35 BGA MPEG-2 MP@ML视频解码
12 数字有线电视机顶盒的原理与维修
图像显示：256色OSD显示 PAL/NTSC/SECAM解码：复合视频信号输出、S端子（Y、C）
12 数字有线电视机顶盒的原理与维修
程序存储FLASH电路见图12-10所示，FLASH 芯片ICM1采用ST公司的M29W640FB（64MB）。
12 数字有线电视机顶盒的原理与维修
SMI的SDRAM （ICS1）电路见图12-11所示，它与EMI的 SDRAM （ICM2）电路相同。
12 数字有线电视机顶盒的原理与维修
12 数字有线电视机顶盒的原理与维修
（5）高频头的复位信号的检测（6）高频头输出传输流（TS流）信号的检测（7）音频输出信号的检测（8）复合视频输出信号的检测（9）S端子Y/C输出信号的检测
2. 主板电路的典型故障维修【实例1】
故障现象：开机面板指示灯亮绿灯，数码管显示“8888”。故障检修：机器不工作，有以下几种可能
12 数字有线电视机顶盒的原理与维修
12 数字有线电视机顶盒的原理与维修
12 数字有线电视机顶盒的原理与维修
（2）高频头电路高频头工作电路见图12-5 所示。高频头正常工作需要三
个基本条件：它的VCC1、VCC2、VCC3三脚上加上+5V电压和 VCC4脚加上+3.3V的电压；它的复位脚RESET为高电平复位，由RC （RL2和CL22）复位电路完成；I2C（SCL和SDA）必须用电阻上拉到+3.3V才能正常与Sti5516进行通讯。

数字电视机顶盒典型故障处理

此现象多发生于带有接地线的液晶电视上，这是由于液晶电视的地线为参考地线，而有线电视网络的地线为真正的地线，但电视机与机顶盒连接后，两者之间就会存在电位差（悬浮电），该电位差的频率点落在电视机的中频信号上，对其产生干扰，使得电视机图像上出现一道或两道横杆，伴音出现“嘟嘟”的交流声，影响用户收看电视节目。
特点：图像瞬间出现马赛克，伴有“咔咔”声，在出现马赛克的频点节目信息中无误码提示，通过场强仪测量，其信号质量达标：即MER≥28dBv，BER≥1E-9，C/N≥43dBv，平均功率65±4 dBV。
处理方法：
a、查找干扰源。
b、检查前端系统中与之相关的设备，更换。
2、线路接触不良引起的马赛克：
处理方法：
1、更换或重装电池。
2、更换遥控器。
3、更换机顶盒红外接收器。
九、机顶盒马赛克现象
在数字电视中马赛克是最为常见的故障，导致马赛克的原因很多，如反射、信号过低、接触不良等。
1、信号源引起的马赛克：
此类马赛克是由于卫星的下行信号受到干扰（日凌或星蚀）或前端系统的设备不良造成的。
特点：机顶盒的节目图像均有马赛克存在，无缺频点现象，在出现马赛克的频点节目信息中无误码提示
4、信号电平过低引起的马赛克：
此类马塞克是由于系统输出口电平正处于临界点，即“虚信号”引起的，同时伴有机顶盒缺频点现象。
特点：类似于线路接触不良引起的马赛克现象，但它们之间有本质的区别：线路接触不良，尤其是用户暗线存在问题，HFC网用户终端的出口电平是正常的；而信号过低是HFC网中放大器输出口电平过低或分支分配器损坏或传输距离过远造成的，它与用户暗线或线路接头无关。
四、机顶盒缺频点现象：
机顶盒中缺少的节目以频点为单位，该现象是由于系统输出口的信号电平过低或HFC网络线路严重老化、分支分配器接反、损坏等导致信号电平过低引起的。

数字机顶盒故障分析与维修资料

数字机顶盒故障分析与维修资料维修数字机顶盒第1节数字机顶盒的故障分析诊断和检修单元单元1数字机顶盒工作原理和电路分析一．有线电视系统1有线电视系统的组成有线电视系统是由前端、干线传输和用户分配三大部分组成.(1) 前端部分前端部分是有线电视系统传输节目的总源头,为有线电视提供信号源。

前端部分应用的设备主要有高频放大器、解调器、调制器、混合器等。

电视信号数字化后，前端部分还包括信号源编码和数字调制系统。

有线电视信号源通常有多种类型，如其他有线电视台的有线电视节目、卫星电视地节目、自办节目、录像机播放的电视连续剧节目等。

(2)干线传输部分干线传输部分是一个传输网，主要是把前端接收、处理、混合后的电视信号传到用户分配部分的一系列传输设备。

干线传输部分应用的设备主要有光发射机、光接收机、分配放大器、干线放大器、同轴电缆、光放大器、光纤维、还包括多路微波分配系统等。

根据有线电视用户总数的不同，需要干线提供的信号大小也不一样。

干线放大器用来补偿干线上的传输损耗，把输入的有线电视信号调整到合适的大小输出。

(3) 用户分配部分用户分配部分是有线电视系统的最后部分，直接将来自干线传输系统的信号分配、传送到各户的电视机中。

用户分配部分应用的设备主要有分支器、分配放大器、同轴电缆、用户终端等。

有线电视系统的前端部分位于有线电视中心，它是节目源的产生和处理部分。

它将声音、图像等节目信息源进行收集，然后采用MPEG-2编码器将信息转换成音频、视频数据信号，最后经QAM调制器，再分别对各种节目的数据信号进行调制，并送到服用器进行合成处理，最后由混合器输出。

有线电视中心往往通过多个卫星天线接收来自国内外电视台通过数字卫星播出的电视节目，用卫星接收机可以将这些节目下来还原成音频、视频信号。

这些音频、视频信号经过压缩编码和QAM调制后，通过有线系统传送到用户终端。

此外，有线电视中心还可以将自办节目和录像机播放的电视节目分别经调制器调制到射频信号上，也送入混合器。

浅谈数字电视机顶盒故障现象及处理

浅谈数字电视机顶盒故障现象及处理作者：赵晓辉来源：《数字技术与应用》2017年第04期摘要：数字电视机顶盒是有线电视转换设备，它是一种将数字电视信号转换成模拟信号的变换设备，它对经过数字化压缩的图像和声音信号进行解码还原，产生模拟的视频和音频，再通过显示器以及音响带给人们数字化的信息。

它因其大众需要以及自身不断创新，在中国一直延续到现在。

目前的数字电视机顶盒可以根据需求不同分为：购物类机顶盒以及观赏类机顶盒。

关键词：数字电视机顶盒；原理；故障现象中图分类号：TN94 文献标识码：A 文章编号：1007-9416（2017）04-0252-021 数字电视机顶盒的原理数字机顶盒指电视机顶上的盒子，是扩展电视机功能的一种家电。

其工作原理就是通过接收数字信号，对其转换成模拟信号，再通过电视机将其信号用音频以及视频的形式展现出来。

数字机顶盒解释起来很简单，但其实涉及到的技术非常多，包括信息频道的解码与转码、CPU 处理技术、FLASH动画转换技术、机顶盒显示屏控制技术等等。

有线数字电视机顶盒原理如图1所示。

数字电视机顶盒的工作流程就是首先通过高频头接收有线信号，再通过TS流解复用器将接收到的信号进行转换，也就是还原数字信息，也就是还原数字信息成模拟信息，再流经MPEG-2解码器，把信号解码成相对应的电视节目（包括节目呈现出的声音、图像），最后利用其他的系统完成频道的划分，将不同频道的音频以及视频分开并组合，呈现出正常的电视节目。

2 数字电视机顶盒的相关技术数字机顶盒用途广泛，几乎承包了所有的电视相关技术。

比如：视频点播（VOD）、准视频点播（NVOD）、电子节目指南（EPG）、按次付费观看（PPV）、软件在线升级、数据广播、INTERNET接入等。

由于机顶盒采用全数字技术，利用MPEG-2标准压缩和解压缩视频和音频信号，所以达到了 DVD级的画质和音质，使用户得到了数字电视的享受。

下面就机顶盒各个技术作详细的解释：2.1 数字视频广播顾名思义，广播就是每一个用户都能收到相同的视频节目，在这种情况下，每个用户设置相同的频点，收到同样的节目流。

数字电视机顶盒基本概念和简单故障处理

数字电视机顶盒基本概念和简单故障处理数字电视机顶盒基本概述机顶盒的全称叫做“数字电视机顶盒”，英文缩写“STB” (Set-Top Box)。

它是一种将数字电视信号转换成模拟信号的变换设备，它把经过数字化压缩的图像和声音信号解码还原成模拟信号送入普通的电视机。

数字电视机顶盒是一种将数字电视信号转换成模拟信号的变换设备，它对经过数字化压缩的图像和声音信号进行解码还原，产生模拟的视频和声音信号，通过电视显示器和音响设备给观众提供高质量的电视节目。

目前的数字电视机顶盒已成为一种嵌入式计算设备，具有完善的实时操作系统，提供强大的CPU计算能力，用来协调控制机顶盒各部分硬件设施，并提供易操作的图形用户界面，如增强型电视的电子节目指南，给用户提供图文并茂的节目介绍和背景资料。

同时，机顶盒具有“傻瓜计算机”能力，这样通过内部软件功能和对网络稍加进行双向改造，很容易实现如因特网浏览、视频点播、家庭电子商务、电话通信等多种服务，可谓一网打天下。

电视从黑白电视向彩色电视过渡时，采用了兼一种过渡。

输入输出接口主要有数字电视机顶盒输入输出接口1、信号输入2、信号环路输出3、RCA (影视频接口)4、YPbPr（分量输出）5、S-VIDEO（S端子接口）6、SPDIF （数字音频）7、USB2.0（可以接外接设备，如：移动硬盘，u盘）8、网络接口（实现交互，你点我播放）9、HDMI (高清接口)数字电视机顶盒的硬件结构1、主板mainboard2、开关电源Power board3、遥控器和按键控制面板Front PCB4、高频头Tuner5、射频调制器RF6、升级串口RS-2327、闪存Flash8、音视频输出接口RCA、SPDIF、HDMI9、条件接收系统CA 模块主要技术信道解码、信源解码、上行数据的调制编码、嵌入式CPU、MPEG－2解压缩、机顶盒软件、显示控制和加解扰技术是数字电视机顶盒的主要技术。

(1)信道解码数字电视机顶盒中的信道解码电路相当于模拟电视机中的高频头和中频放大器。

关于有线数字电视网络及机顶盒常见故障的探讨

关于有线数字电视网络及机顶盒常见故障的探讨【摘要】本文笔者根据自己多年的工作经验，探索了有线电视数字机顶盒的关键技术，并就有线数字电视网络及机顶盒故障进行综合分析，以供业内人士参考。

【关键词】电视网络；机顶盒；故障分析1有线电视数字机顶盒的基础知识概述数字机顶盒是模拟用户收看数字电视节目的必备设备。

随着有线电视数字机顶盒数量与日俱增，其稳定的运行以及对故障检修方面的技术要求日益显现。

1.1关于有线电视数字机项盒的基本原理有线电视数字机顶盒的基本功能是接收数字电视广播节目，示意图如图1所示。

调谐模块接收射频信号并下变频为中频信号，然后进行A／D （Analog-to-Digital模拟／数字转换）转换为数字信号，再送入QAM （Quadrature-Amplitude-Modulation正交幅度调制）解调模块进行QAM解调，输出MPEG（Move-Picture-Expert-Group运动图像专家组）传输流串行或并行数据，解复用模块接收MPEG传输流，从中抽出一个节目的PES （Packed-Elementary-Stream打包的基本流）数据，包括视频PES、音频PES以及数据PES。

解复用模块中包含一个解扰引擎，可在传输流层和PES层对加扰的数据进行解扰，其输出是已解扰的PES。

视频PES送入视频解码模块，取出MPEG视频数据，并对MPEG视频数据进行解码，然后输出到PAL／NTSC编码器，编码成模拟电视信号，然后再经视频输出电路输出。

音频PES送入音频解码模块，取出MPEG音频数据，并对MPEG音频数据进行解码，输出PCM音频数据到PCM解码器，PCM解码器输出立体声模拟音频信号，经音频输出电路输出。

对于付费电视，条件接收模块对音、视频流实施解扰，并采用含有识别用户和进行记账功能的智能卡，保证合法用户正常收看。

MPEG-2解码器完成音、视频信号的解压缩，经视频编码器和音频D／A变换，还原出模拟音、视频信号，在常规彩色电视机上显示高质量图像，并提供多声道立体声节目。

有线数字电视机顶盒原理及常见问题处理办法-技术方案

有线数字电视机顶盒原理及常见问题处理办法-技术方案1数字电视机顶盒的原理数字电视机顶盒从功能上看是计算机和电视机相结合的产物,从信号处理和应用操作上看,它包含以下几个层次:物理层和链路层:包括高频调谐,QPSK/QAM/COFDM/VSB解调、卷积码解码、去交织、RS(里德-索罗门)解码、解能量扩散。

传送层:包括解复用,它把MPEG-2传送流分成视频、音频和数据包。

节目层:包括MPEG-2视频解码、MPEG-2AAC(或AC-3)音频解码。

应用层:包括业务信息(SI)、电子节目指南EPG、图形用户界面(GUI)、浏览器、遥控、CA等。

输出接口:包括模拟视频/音频接口、数据接口、键盘、鼠标等。

图1为有线数字电视机顶盒原理框图。

图1有线数字电视机顶盒原理框图高频头(调谐器)接收来自有线网的射频信号并下变频为中频信号,经QAM解调器进行解调,输出包含音频、视频和其他数据信息的传送流(TS)。

传送流中一般包含多个音视频流及一些数据信息。

TS流解复用器则用来区分不同的节目,提出相应的音视频流和数据流,送入MPEG-2解码器和相应的解析软件,完成数字信息的还原。

对于付费电视,CA模块对音视频流实施解扰,并采用含有识别用户和进行记账功能的智能卡,保证合法用户正常收看。

视频PES送入MPEG-2视频解码模块进行解码,然后输出到PAL/NTSC编码器,编码成模拟电视信号,再经视频输出电路输出。

音频PES送入音频解码模块进行解码,输出PCM音频数据经D/A变换器变换成立体声模拟音频信号,经音频输出电路输出。

2使用中出现的问题及解决办法2.1不能正常接收某一个频点上的数字电视节目(1)原因分析用频谱仪看此频点的波形图是否有陷波点。

正常的数据信号显示的波形应该是完整平滑的,如果有陷波点,只有平坦部分的数据能够收全,该段的数字电视节目就能收到,恰好在陷波点位置的数据就收不到,那一段的数字电视节目就收不到。

造成这种现象有可能是用户线和用户盒不规范,也有可能是分支分配器输入输出口接反,还有可能是电缆指标不合格(这种电缆在某一频点衰减过大),在有供电器的网络中多余的供电输出口没有加上假负载,或是机顶盒本身的问题,或是前端的问题等等情况都有可能出现这种故障。

有线数字机顶盒的原理与故障检修实例

有线数字机顶盒的原理与故障检修实例作者：陶星江来源：《电脑知识与技术》2018年第07期摘要：目前，数字电视已经普及，随着数字电视的发展，数字电视用户还会不断增加，数字机顶盒损坏数量也在大量增加。

本文简单叙述有线数字电视机顶盒的基本原理，随后是本人通过以维修上海大亚牌DC2000和DC4600这两款机型的检修实例，汇总出的常见故障及维修方法。

关键词：数字电视；大亚机顶盒；故障维修。

中图分类号：TP393 文献标识码：A 文章编号：1009-3044（2018）07-0234-021 数字电视机顶盒的工作原理1）电路组成有线数字电视机顶盒（以下简称：机顶盒）电路由高频头、QAM解调、TS流解复用、解扰、MPEG-2解码、Flash ROM、DDR SDRAM、PAL/NTSC视频编解码、智能卡模块等构成。

接口电路由控制按键接口（前面板）、信号输入接口、信号输出接口、USB接口、智能卡板接口等构成。

2）主要模块的功能及作用射频（RF）信号一路经分支器直接输出，提供模拟电视机用，另一路连至调谐/解调器。

经过调谐器，从多个8MHz数字调制频道中选择一个所需的信道，下变频为中频信号，经过QAM解调模块解调，输出MPEG-2传送流，再通过条件接收模块，处理信息认证授权、安全及解扰后，解出透明传送流数据。

该传送流通过MPEG-2解复用器拆分数据包，提取其中的业务信息和节目内容，经过MPEG-2数字音视频解码、图形处理器，还原成非压缩的数字音视频解码信号。

在CPU的控制下，将图像、声音、图形的数字信号转换成模拟音视频输出。

闪存（FLASH）用于存储应用程序。

其主要特点是大多能被擦除，重新编程。

闪存能被重新编制大的程序块，适用于运行STB的主软件，而不是用于根据观众正在观看的电视频道而随时改变的应用程序。

电视运营商能在任何时候将新软件下载到闪存中。

STB软件包含处理该过程的一个固定程序，它保证只接受有效的软件。

2 检修实例故障现象1：据机顶盒用户反映，该机工作时一切正常，工作几分钟后“死机”，过一会儿进入重新开机，又能正常工作几分钟。

有线数字电视机顶盒关键技术及日常使用中常见问题的处理方法

有线数字电视机顶盒关键技术及日常使用中常见问题的处理方法作者：孙俊晓来源：《电子世界》2012年第15期【摘要】伴随着数字电视整体转移步伐的加快，数字机顶盒已趆来趆多地走进百姓家中。

对有线数字电视机顶盒关键技术及海信DB-750C数字机顶盒的安装、使用及常见问题的解决方法进行详细分析。

【关键词】数字电视机顶盒；关键技术；问题；方法1.前言广播电视数字化被纳入国家中长期科技发展规划，因此实施有线电视数字化整体转换，是国家提倡和推动的方式。

在用户家中使用的电视机上配置一台机顶盒，井插上智能卡，使用户的电视机成为集公共广播电视传播、信息服务、文化娱乐、政务公开、交流互动于一体的数字多媒体信息终端，满足用户对广播电视节目和多种信息、多种服务的需求。

数字电视机顶盒已被广大消费者接受，普及数字电视机顶盒已是大势所趋。

烟台广电在数字电视整体中，采用了青岛海信电器股份有限公司生产的海信DB-705C数字机顶盒。

现就数字电视机顶盒关键技术和使用中常见问题的解决方法综述如下。

2.数字电视机顶盒关键技术数字电视机顶盒由高频头、信道解调器、信源解复用器、MPEG-2解码器、视频编码器、音频D/A、嵌入式CPU系统和外围接口、条件接收模块等组成。

组成原理框图如图1所示。

高频头接收来自有线网的射频信号并下变频为中频信号，经QAM解调器进行解调，输出包含音、视频和其他数据信息的传送流(TS)。

传送流中一般包含多个音、视频流及一些数据信息。

TS流解复用器则用来区分不同的节目，提取相应的音、视频流和数据流，送入MPEG-2解码器和相应的解析软件，完成数字信息的还原。

对于付费电视，CA模块对音、视频流实施解扰，并采用含有识别用户和进行记账功能的智能卡，保证合法用户正常收看。

视频PES送入MPEG-2视频解码模块进行解码，然后输出到PAL/NTSC编码器，编码成模拟电视信号，再经视频输出电路输出。

音频PES送入音频解码模块进行解码，输出PCM音频数据到D/A变换器，变换成立体声模拟音频信号，经音频输出电路输出。
