电动机顺序启动控制电路原理图解
三相异步电动机控制线路顺序启动工作原理.ppt
（b）晶体管式
时间继电器实物图
（c）数字式
空气式时间继电器的工作原理
衔铁 线圈
常开触头 延时闭合
常闭触头 常开触头
常闭触头 延时打开
动作过程 线圈通电 衔铁吸合（向下） 连杆动作 触头动作
时间继电器
通电延时继电器 断电延时继电器
顺序控制之四
时间继电器控制的顺序起动电路
顺序控制
＃2 电机 M2
三项异步电动机顺序控 启动原理
任务一：三相异步电动机手动顺序启停控制 任务二：时间原则控制的顺序启停控制
任务一：三相异步电动机手动顺序启停控制
顺序控制
＃2 电机 M2
＃1 电机 M1
完成皮带运输机顺序启动，逆序停止的控制。要求： 1、启动时，顺序为1#、2#，并有一定的时间间隔。 2、停车时，顺序为2#、1#。 画出电气原理图（主电路和控制电路）并说明电路
的动作原理。
顺序控制之一
顺序启动原则：将先启动电机的辅助常开触点串联到后 启动电机控制线路里。
顺序控制之二
逆序停止原则：将先停止电机的辅助常开触点并联到 后停止电机的停止按钮上。
任务二：时间原则控制的顺序启停控制
顺序控制
＃2 电机 M2
＃1 电机 M1
以时间为变化参量控制，完成皮带运输机顺序启 动的控制图（主电路和控制电路）并说明电 路的动作原理。
时间继电器
当吸引线圈通电或断电以后其触点经过一定延时动 作的继电器称为时间继电器。
–组成：铁心、线圈、触点、延时装置、调节装置 –功能：延时接通或断开控制电路 –延时类型：通电延时型、断电延时型
时间继电器
空气阻尼时间继电器
（a）空气阻尼式
＃1 电机 M1
两台电动机的顺序联动控制梯形图
（3）梯形图方案设计
两台电动机的顺序联动控制梯形图
4．定时器的应用 （1）得电延时合（如图所示）
说明：X0 得电2s后，Y0动作。 得电延时合梯形图及时序图
（2）失电延时断（如图所示）
失电延时断梯形图及时序图
（3）3台电动机顺序起动
① 控制要求。电动机M1起动5s后电 动机M2起动, 电动机M2起动5s后电动机M3 起动；按下停止按钮时，电动机无条件全 部停止运行。
（2）输入/输出分配 X0：SB1，X1：SB2， X2：SB3（常开），X3：SB4（常开）， Y0：电动机（接触器）。 （3）梯形图方案设计
单台电动机的两地控制梯形图
3．两台电动机的顺序联动控制
（1）控制要求
电动机M1先起动（SB1），电动机M2 才能起动（SB2）。
（2）输入/输出分配 X0：电动机M1起动（SB1）， X1：电动机M2起动（SB2）， X2：电动机M1停止（SB3）， X3：电动机M2停止（SB4）； Y0：电动机M1（接触器1）， Y1：电动机M2（接触器2）
梯形图的基本规则
1．线圈右边无触点
线圈右边无触点的梯形图
2．触点可串可并无限制 3．线圈不能重复使用 4．触点水平不垂直 5．触点多上并左 6．顺序不同结果不同
基本电路的编程
1．电动机的起保停电路 （1）控制要求
按下起动按钮SB1，电动机起动运行， 按下停止按钮SB2，电动机停止运行。 （2）输入/输出（I/O）分配
X0：SB1，X1：SB2（常开），Y0：电 动机（接触器）。 （3）梯形图方案设计
电动机的起保停梯形图（停止优先）
若要改为起动优先，则梯形图如图所示。
电动机的起保停梯形图（起动优先）
一分钟学会电机正反转电路 电机顺序启动,逆序停止
电机正反转作为最基本的电路，学习电工是一定要了解的。
要学习电机电机正反转电路一定要了解电机正反转工作原理，就是当我们按下正转启动按钮的时候，电机会正转，这时候按下反转启动按钮是不起作用的，只有按下停止按钮，电动机停止以后才能启动电机反转。
电机正反转电路图首先，要连接电机正反转电路需要一个停止按钮，一个正转启动按钮，一个反转启动按钮，还需要两个接触器，两个接触器一定要常开常闭的辅助触点都有的，比如说1211的接触器。
按上图的电路图连接。
按下正转启动按钮，电动机正转此时按下反转启动按钮没有作用当我们按下正转启动按钮的时候，电动机正转，松开启动按钮，电动机自锁，此时正转接触器的常闭触点是断开的，在这个时候按下反转启动按钮的时候是没有作用的。
按下停止按钮只有当我们按下停止按钮，电动机停止，正转接触器失电，常闭触点恢复接通状态。
按下反转启动按钮电动机反转的时候按下正转启动按钮此时，按下反转启动按钮，电动机反转自锁，相应的，这个时候再去按正转启动按钮也是没有效果的。
这就是电动机正反转的原理，也是接触器的互锁原理，在电工取证的时候很常用，所以一定要了解。
前面我讲过了电机的自锁电路和互锁电路，而在我们工作中还会经常碰到过这样的问题，就是有两台电机1和2，必须要电机1启动以后电机2才能启动，在停止的时候必须先停止电机2才能停止电机1。
电机顺序启动逆序停止电路图如果按照自锁电路接两台电机，就必须要人为注意启动顺序，但是也会有出错的时候，怎样才能避免误操作呢，就是今天要讲的，电机顺序启动和逆序停止。
上图就是电机顺序启动，逆序停止的电路图。
接下来我们看一下仿真动作。
按下电机启动2，电机没有动作按下启动开关1，电机1启动在上面的图中我们可以看到，在没有启动电机1，直接启动电机2的情况下，电机2是不能启动的，但是当我们按下电机1的启动按钮时，电机1是可以正常启动的。
按下启动开关2，电机2启动当电机1启动以后，再按下电机2的启动按钮，此时电机2也可以正常启动了。
三相异步电动机控制线路顺序启动工作原理
顺序控制之一
顺序启动原则：将先启动电机的辅助常开触点串联到后 启动电机控制线路里。
顺序控制之二
逆序停止原则：将先停止电机的辅助常开触点并联到 后停止电机的停止按钮上。
任务二：时间原则控制的顺序启停控制
顺序控制
＃2 电机 M2
＃1 电机 M1
以时间为变化参量控制，完成皮带运输机顺序启 动的控制。要求1#电机启动5秒后2#电机启动。
（b）晶体管式
时间继电器实物图
（c）数字式
空气式时间继电器的工作原理
衔铁 线圈
常开触头 延时闭合
常闭触头 常开触头
常闭触头 延时打开
动作过程 线圈通电 衔铁吸合（向下） 连杆动作 触头动作
时间继电器
通电延时继电器 断电延时继电器
顺序控制之四
时间继电器控制的顺序起动电路
顺序控制
＃2 电机 M2
任务一：三相异步电动机手动顺序启停控制 任务二：时间原则控制的顺序启停控制
任务一：三相异步电动机手动顺序启停控制
顺序控制
＃2 电机 M2
＃1 电机 M1
完成皮带运输机顺序启动，逆序停止的控制。要求： 1、启动时，顺序为1#、2#，并有一定的时间间隔。 2、停车时，顺序为2#、1#。 画出电气原理图（主电路和控制电路）并说明电路
通电延时型断电延时型时间继电器实物图a空气阻尼式b晶体管式c数字式空气阻尼时间继电器空气式时间继电器的工作原理常开触头延时闭合延时打开线圈衔铁常开触头线圈通电触头动作动作过程通电延时继电器断电延时继电器顺序控制之四电机m1电机m2以时间为变化参量控制完成皮带运输机顺序启动的控制
三相异步电动机控制线路顺序启 动工作原理
＃1 电机 M1

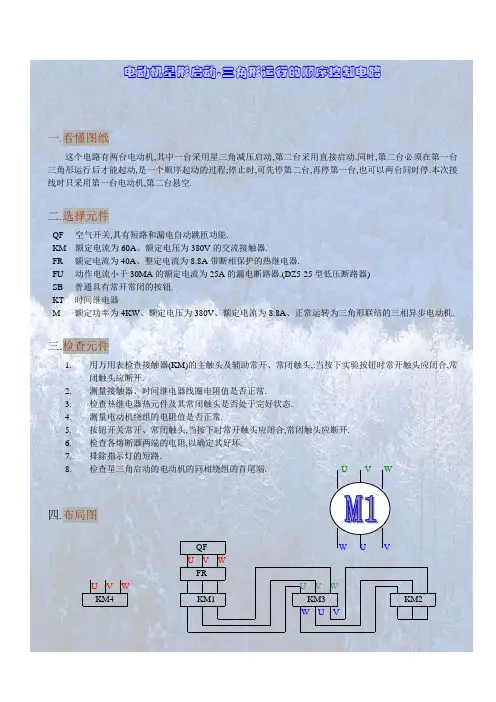

电动机星形启动,三角形运行的顺序控制电路
电动机星形启动,三角形运行的顺序控制电路一.看懂图纸这个电路有两台电动机,其中一台采用星三角减压启动,第二台采用直接启动.同时,第二台必须在第一台三角形运行后才能起动,是一个顺序起动的过程;停止时,可先停第二台,再停第一台,也可以两台同时停.本次接线时只采用第一台电动机,第二台悬空.二.选择元件QF----空气开关,具有短路和漏电自动跳匝功能.KM---额定电流为60A、额定电压为380V的交流接触器.FR----额定电流为40A、整定电流为8.8A带断相保护的热继电器.FU----动作电流小于30MA的额定电流为25A的漏电断路器.(DZ5-25型低压断路器)SB----普通具有常开常闭的按钮.KT----时间继电器M-----额定功率为4KW、额定电压为380V、额定电流为8.8A、正常运转为三角形联结的三相异步电动机.三.检查元件1.用万用表检查接触器(KM)的主触头及辅助常开、常闭触头,:当按下实验按钮时常开触头应闭合,常闭触头应断开.2.测量接触器、时间继电器线圈电阻值是否正常.3.检查热继电器热元件及其常闭触头是否处于完好状态.4.测量电动机绕组的电阻值是否正常.5.按钮开关常开、常闭触头,当按下时常开触头应闭合,常闭触头应断开.6.检查各熔断器两端的电阻,以确定其好坏.7.排除指示灯的短路.8.检查星三角启动的电动机的同相绕组的首尾端. U V W四.布局图QF W U VU V WFRU V W U V WKM4 KM1 KM3 KM2W U V五.接线1.用万用表判别出电动机每个绕组的2个端子,可设为:U1、U2，V1、V2和W1、W2.2.按分布图将电动机的6条端线分别接到KM3的主触头上.3.从W1、V1、U1分别引出一条线,再将这3条线不分相序地接到KM2主触头的3条进线处,KM2主触头的3条出线短接在一起.4.从V2、U2、W2分别引出一条线,再将这3条线不分相序地接到FR1的3条出线处,然后主电路的其他线按分布图连接.5.主电路接好后,可用万用表的RX1挡分别测KM3的3个主触头对应的进出线处的电阻.若电阻无穷大,则正确.若不是无穷大,则三角形的接线有错误.六.检查主回路:1.按KM1和KM2,有电机2R的串联电阻.约:60欧2.按KM1和KM3,有1R并另2R的阻值.约:20欧3.相序检查:把表笔分别放在KM3上、下对应端,这时阻值应为无穷大,下表笔错开一个位,应有一组为电动机线圈绕组阻值.约:30欧控制回路:1.按SB2或KM1,有KM1并KM2并KT阻值.约:650欧2.按SB2和KM3,有KM1并KM3阻值.约:700欧3.按KM3和KM4,有KM4线圈阻值.约:1800欧4.按SB1后,按其他任何器件应无穷大.七.通电运行按下SB2---KM1线圈得电,自锁触头闭合,主触头闭合---KM2线圈得电,主触头闭合---电动机星形启动---KT线圈得电,并开始延时,延时时间到KT延时闭合触头闭合和KM2线圈失电---KM2主触头断开,常闭触头闭合---KM3线圈得电,自锁触头自锁,主触头闭合(电动机三角形运行),常闭触头断开(KT线圈失电)按下SB1---KM1线圈失电,主触头断开,自锁触头断开---电动机M1停止。
三相异步电动机控制线路顺序启动工作原理 ppt课件
电路的动作原理。
三相异步电动机控制线路顺序启动 工作原理
三相异步电动机控制线路顺序启动 工作原理
三相异步电动机控制线路顺序启动 工作原理
顺序控制之二
逆序停止原则：将先停止电机的辅助常开触点并联到
三相异步电动机控制线路顺序启动
后停止电机的停止工按作原钮理 上。
任务二：时间原则控制的顺序启停控制
三相异步电动机控制线路顺序启动 工作原理
顺序控制
＃2 电机 M2
＃1 电机 M1
以时间为变化参量控制，完成皮带运输机顺序启
动的控制。要求1#电机启动5秒后2#电机启动。
画出电气原理图（主电路和控制电路）并说明电
路的动作原理。
三相异步电动机控制线路顺序启动 工作原理
时间继电器
当吸引线圈通电或断电以后其触点经过一定延时动 作的继电器称为时间继电器。
–组成：铁心、线圈、触点、延时装置、调节装置 –功能：延时接通或断开控制电路 –延时类型：通电延三时相异型步、电动断机控电制延线路时顺序型启动
完成皮带运输机顺序启动，逆序停止的控制。要求：
1、启动时，顺序为1#、2#，并有一定的时间间隔。
2、停车时，顺序为2#、1#。
画出电气原理图（主电路和控制电路）并说明电路
的动作原理。
三相异步电动机控制线路顺序启动 工作原理
顺序控制之一
顺序启动原则：将先启动电机的辅助常开触点串联到后 启动电机控制三线相路异步里电动。工机作控原制理线路顺序启动
三项异步电动机顺序控 启动原理
三相异步电动机控制线路顺序启动 工原理
任务一：三相异步电动机手动顺序启停控制 任务二：时间原则控制的顺序启停控制
三台电动机顺序启动
三台电动机顺序启动、逆序停止
某传动带设备，分别有三台电动机拖动，要求电机统一为单方向旋转。
控制要求如下：按下启动按钮，第一台电动机M1启动，运行10s后，第二台电动机M2启动，M2运行10s后，第三台电动机M3启动。
按下停止按钮，第三台电动机M3停止，M3停止10s后，第二台电动机M2停止，M2停止10s后，第一台电动机M1停止。
三台电动机顺序启动、逆序停止原理图
1.分析三台电动机顺序启动、逆序停止控制电路的原理，根据控制要求确定I/O地址。
2.绘制出PLC接线图。
3.编写程序
4.安装调试。
三台电机顺序启动逆向停止控制电路图及理论教程(杂项)
建工
1 / 1 三台电机顺序启动逆向停止控制电路图及工作原理 工作过程分析：
一、启动过程：
） 按下启动按钮，线圈得电吸合，通过其常开触点
和延断触点实现自锁，时间继电器得电，开始计时。
） 计时时间到，其延闭触点闭合，线圈德电吸合，
并通过常开触点、延断触点实现自锁。
同时，常闭触点分断，断开时间继电器，其延闭触点立即复位，时间继电器得电，开始计时。
） 计时时间到，其延闭触点闭合，线圈得电吸合，
并通过常开触点、常闭触点实现自锁。
同时，
常闭触点分断，断开时间继电器，其延闭触点立即复位。
） 启动过程完毕。
二、 停止过程：
） 停止过程：、、启动完成，其常开触点、
、闭合，此时按下停止按钮，中间继电器得电吸合，常开触点闭合，的常闭触点分断，解除自锁，线圈失电分断;同时常闭触点复位，中间继电器通过常开触点闭合、常开触点闭合实现自锁; 时间继电器得电开始计时。
） 计时时间到，其延断触点分断，解除自锁，
线圈失电分断。
同时其延闭触点闭合启动， 时间继电器得电开始计时;
） 计时时间到, 其延断触点分断，解除自锁，
线圈失电分断;
） 常开触点分断，解除中间继电器自锁, 线圈失电
分断; 同时断开时间继电器, 其延闭触点、延断触点立即复位。
其延闭触点复位断开时间继电器，延断触点立即复位。
） 停止过程完毕。
三、为紧急停止按钮。
电动机顺序启动控制电路原理图解
电动机顺序启动控制电路原理图解在装有多台电动机的生产机械上，各电动机所起的作用是不同的，有时需按一定的顺序启动或停止，才能保证操作过程的合理和工作的安全可靠。
顺序控制——要求几台电动机的启动或停止必须按一定的先后顺序来完成的控制方式。
1、电路原理图2、电路组成本电路由电源隔离开关QS；熔断器FU1、FU2；交流接触器KM1、KM2；热继电器FR1、FR2；启动按钮SB1、SB2；停机按钮SB3 及电动机M1、M2 组成。
3、技术要求电动机 M1 先行启动后电动机 M2 才可启动，停止，两台电动机同时停止。
4、工作原理（1）合上 QS，电源引入。
（2）启动 M1按下按钮SB1→KM1 线圈得电→→KM1 主触头闭合→电动机 M1 启动连续运转。
→KM1 动合触头闭合→实现自锁。
（3）启动 M2当M1启动后，按下启动按钮SB2→KM2线圈得电→→KM2 主触头闭合→电动机 M2 启动连续运转。
→KM2动合触头闭合→实现自锁。
（4）停止按下按钮SB3→→ KM1 线圈失电→→KM1 主触头分断→电动机 M1 失电停转。
→KM1 动合触头分断→解除自锁。
→ KM2 线圈失电→→KM2 主触头分断→电动机 M2 失电停转。
→KM2 动合触头分断→解除自锁。
（5）停止使用时，断开电源开关 QS。
5、顺序控制线路的其它形式（1）主电路实现顺序控制线路的特点是电动机 M2 的主电路接在 KM（或 KM1）主触头的下面。
主电路实现顺序控制的工作原理（2）合上电源开关 QS。
（3）启动：按下按钮SB1→KM1 线圈得电→→KM1 主触头闭合→电动机 M1 启动连续运转。
→KM1 动合触头闭合→实现自锁。
再按下按钮SB2→KM2线圈得电→→KM2主触头闭合→电动机 M2 启动连续运转。
→KM2 动合触头闭合→实现自锁。
（4）停止：按下SB3→控制电路失电→KM1、KM2 主触头分断→电动机 M1、M2 同时停转。
（5）停止使用时，分断电源开关 QS。
