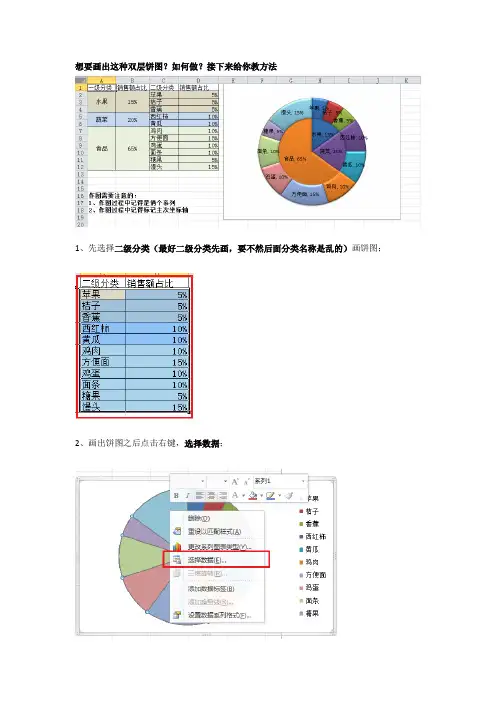

如何绘制如下双层饼图

如何绘制如下双层饼图？

A：下面用两种方法介绍双层饼图的绘制。

方法一：双饼法

要点1 由于饼图以最先出现的系列为表现，所以要先绘制最里面一层的饼图——主饼图。如图2所示。

1、创建“营业额小计”系列：选中B2:B14单元格区域→单击“插入”选项卡→“图表”组→“饼图”。

2、格式化图表：删除图例项、图表标题，调整图表大小、边框。

营业额

窗体顶端

窗体底端

要点2 绘制外层饼图，如图3所示。

鼠标右键单击图表→单击“选择数据”→“添加”→“系列名称”设置为“月营业额”，“系列值”选择D3:D14单元格区域→单击“确定”退出“编辑数据系列”对话框→单击“水平轴标签”下的“编辑”按钮→“轴标签区域”选择C3:C14单元格区域→单击“确定”退出“轴标签”对话框→单击“确定”退出“选择数据源”对话框。此时可见图表似乎没有任何变化。

要点3 饼图大小控制。大家都知道可以通过改变图表区、绘图区大小来改变饼图的大小，但是，此法只能改变饼图的整体大小，并不能达到我们想要的效果，那么如何才能改变饼图单个系列的大小呢？

1、鼠标右键单击“营业额小计”系列→单击“设置数据系列格式”→在“系列绘制在”选项组中单击“次坐标轴”选项→“饼图分离程度”调整为50%→关闭“设置数据系列格式”对话框。如图4所示。

2、调整主饼图大小：单击“营业额小计”系列→单击“营业额小计”系列的第一个扇区→按住鼠标左键不放，将第一扇区拖至饼图的中央对齐。用同样的方法将其他三个扇区一一拖到饼图中央对齐。如图5所示。

要点4 添加数据标签。

1、添加分类标签数据：鼠标右键单击图表→单击“选择数据”→“营业额小计”系列→单击“水平轴标签”下的“编辑”按钮→“轴标签区域”选择A3:A14单元格区域→单击“确定”退出“轴标签”对话框→单击“确定”退出“选择数据源”对话框。

2、添加内层饼图标签：选中“营业额小计”系列→单击“布局”选项卡→“标签”组→“数据标签”→“其他数据标签选项”→勾选“类别名称”、“值”、“百分比”复选框→“标签位置”设为“最佳匹配”→关闭“设置数据标签格式”对话框。如图6所示。

3、添加外层饼图标签：选中“月营业额”系列→单击“布局”选项卡→“标签”组→“数据标签”→“其他数据标签选项”→勾选“类别名称”、“值”复选框→“标签位置”设为“最佳匹配”→关闭“设置数据标签格式”对话框。如图7所示。

最后，进一步美化图表，如图8所示。

方法二：环饼法

要点1 创建圆环图。

1、创建“营业额小计”圆环系列：选中B2:B14单元格区域→单击“插入”选项卡→“图表”组→“其他图表”→“圆环图”。如图9所示。

2、创建“月营业额”圆环系列：组合键复制C2:D14单元格区域→单击图表→粘贴。如图10所示。

3、格式化图表：删除图例，调整图表大小、边框。如图11所示。

要点2 格式化数据系列。

1、更改图表类型：鼠标右键单击“营业额小计”系列→单击“更改系列图表类型”→“饼图”→“分离型饼图”→单击“确定”退出“更改图表类型”对话框。如图12所示。

2、更改绘制坐标系：鼠标右键单击“营业额小计”系列→单击“设置数据系列格式”→单击“系列绘制在”下的“次坐标轴”单选按钮→“饼图分离程度”调整为50%→关闭“设置数据系列格式”对话框。如图13所示。


下载附件保存到相册

2011-4-26 14:45 上传

3、调整饼图大小：单击“营业额小计”系列→单击“营业额小计”系列的第一个扇区，按住鼠标左键不放，将第一扇区拖至饼图的中央对齐。用同样的方法将其他三个扇区一一拖到饼图中央对齐。

4、调整圆环图内径：鼠标右键单击“月营业额”系列→单击“设置数据系列格式”→用鼠标移动“圆环图内径大小”的滑块，使得圆环图的内径恰好等于饼图的半径→关闭“设置数据系列格式”对话框。如图14所示。

要点3 添加数据标签。

1、添加分类标签数据：鼠标右键单击图表→单击“选择数据”→“营业额小计”系列→单击“水平轴标签”下的“编辑”按钮→“轴标签区域”选择A3:A14单元格区域→单击“确定”退出“轴标签”对话框→单击“确定”退出“选择数据源”对话框。

2、添加内层饼图标签：选中“营业额小计”系列→单击“布局”选项卡→“标签”组→“数据标签”→“其他数据标签选项”→勾选“类别名称”、“值”、“百分比”复选框→“标签位置”设为“最佳匹配”→关闭“设置数据标签格式”对话框。如图15所示。

3、添加外层圆环图标签：选中“月营业额”系列→单击“布局”选项卡→“标签”组→“数据标签”→“其他数据标签选项”→勾选“类别名称”、“值”复选框→关闭“设置数据标签格式”对话框。如图16所示。

最后，进一步美化图表，如图17所示。
