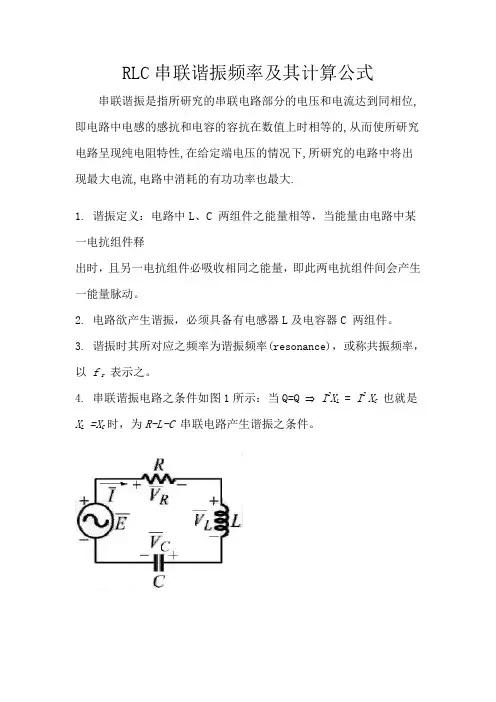

RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。
2. 电路欲产生谐振，必须具备有电感器L及电容器C 两组件。
3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。
4. 串联谐振电路之条件如图1所示：当Q=Q ⇒I2X L = I2 X C也就是X L =X C时，为R-L-C串联电路产生谐振之条件。
图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最小且为纯电阻。
即 Z =R+jX L−jX C=R(2) 电路电流为最大。
即(3) 电路功率因子为1。
即(4) 电路平均功率最大。
即P=I2R(5) 电路总虚功率为零。
即Q L=Q C⇒Q T=Q L−Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r，而与电阻R完全无关。
7. 串联谐振电路之质量因子：(1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。
(2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。
一般Q值在10～100 之间。
8. 串联谐振电路阻抗与频率之关系如图(2)所示：(1) 电阻R 与频率无关，系一常数，故为一横线。
(2) 电感抗X L=2 πfL ，与频率成正比，故为一斜线。
(3) 电容抗与频率成反比，故为一曲线。
(4) 阻抗Z = R+ j(X L−X C)当 f = f r时， Z = R 为最小值，电路为电阻性。
RLC串联谐振的频率及计算公式

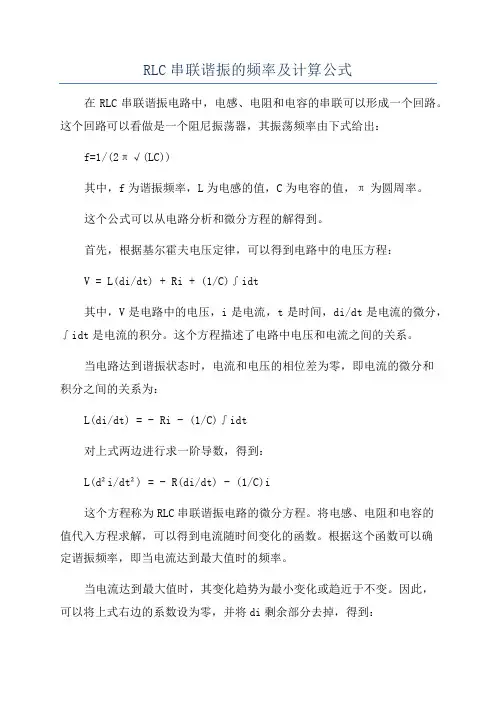

RLC串联谐振的频率及计算公式在RLC串联谐振电路中，电感、电阻和电容的串联可以形成一个回路。
这个回路可以看做是一个阻尼振荡器，其振荡频率由下式给出：f=1/(2π√(LC))其中，f为谐振频率，L为电感的值，C为电容的值，π为圆周率。
这个公式可以从电路分析和微分方程的解得到。
首先，根据基尔霍夫电压定律，可以得到电路中的电压方程：V = L(di/dt) + Ri + (1/C)∫idt其中，V是电路中的电压，i是电流，t是时间，di/dt是电流的微分，∫idt是电流的积分。
这个方程描述了电路中电压和电流之间的关系。
当电路达到谐振状态时，电流和电压的相位差为零，即电流的微分和积分之间的关系为：L(di/dt) = - Ri - (1/C)∫idt对上式两边进行求一阶导数，得到：L(d²i/dt²) = - R(di/dt) - (1/C)i这个方程称为RLC串联谐振电路的微分方程。
将电感、电阻和电容的值代入方程求解，可以得到电流随时间变化的函数。
根据这个函数可以确定谐振频率，即当电流达到最大值时的频率。
当电流达到最大值时，其变化趋势为最小变化或趋近于不变。
因此，可以将上式右边的系数设为零，并将di剩余部分去掉，得到：L(d²i/dt²) = 0解这个方程得到：i(t)=A+Bt其中，A和B是常数，t是时间。
这个方程表示电流随时间线性增加。
根据电压方程，将电流的表达式代入，得到：V = L(di/dt) + Ri + (1/C)∫idt代入i(t)=A+Bt后，求解得到：V=(L/A)+(Lt²/2A)+(BRt)+(CAt)右边的每一项都是和时间t有关的项。
根据基尔霍夫电压定律，整个方程需要满足的条件是V=0，即电压为零。
因此，上式右边的所有项之和为零，可以得到：(L/A)+(Lt²/2A)+(BRt)+(CAt)=0这是一个关于时间t的二次方程。
RLC串联谐振频率与其计算公式
RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。
2. 电路欲产生谐振，必须具备有电感器L及电容器C 两组件。
3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。
4. 串联谐振电路之条件如图1所示：当Q=Q ⇒I2X L = I2 X C也就是X L =X C时，为R-L-C串联电路产生谐振之条件。
图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最小且为纯电阻。
即 Z =R+jX L−jX C=R(2) 电路电流为最大。
即(3) 电路功率因子为1。
即(4) 电路平均功率最大。
即P=I2R(5) 电路总虚功率为零。
即Q L=Q C⇒Q T=Q L−Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r，而与电阻R完全无关。
7. 串联谐振电路之质量因子：(1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。
(2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。
一般Q值在10～100 之间。
8. 串联谐振电路阻抗与频率之关系如图(2)所示：(1) 电阻R 与频率无关，系一常数，故为一横线。
(2) 电感抗X L=2 πfL ，与频率成正比，故为一斜线。
(3) 电容抗与频率成反比，故为一曲线。
(4) 阻抗Z = R+ j(X L−X C)当 f = f r时， Z = R 为最小值，电路为电阻性。
RLC串联谐振频率及其计算公式(完整资料).doc
【最新整理，下载后即可编辑】RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。
2. 电路欲产生谐振，必须具备有电感器L及电容器C 两组件。
3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。
4. 串联谐振电路之条件如图1所示：当Q=Q ⇒I2X L = I2 X C也就是X L =X C时，为R-L-C串联电路产生谐振之条件。
图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最小且为纯电阻。
即Z =R+jX L−jX C=R(2) 电路电流为最大。
即(3) 电路功率因子为1。
即(4) 电路平均功率最大。
即P=I2R(5) 电路总虚功率为零。
即Q L=Q C⇒Q T=Q L−Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r，而与电阻R完全无关。
7. 串联谐振电路之质量因子：(1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。
(2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。
一般Q值在10～100 之间。
8. 串联谐振电路阻抗与频率之关系如图(2)所示：(1) 电阻R 与频率无关，系一常数，故为一横线。
(2) 电感抗X L=2 πfL ，与频率成正比，故为一斜线。
(3) 电容抗与频率成反比，故为一曲线。
(4) 阻抗Z = R+ j(X L−X C)当f = f r时，Z = R 为最小值，电路为电阻性。
RLC联谐振频率及其计算公式
RLC联谐振频率及其计算公式RLC联谐振频率是指在一个电路中，由电感、电容和电阻组成的RLC元件在特定条件下的共振频率。
在RLC电路中，当电感、电容和电阻的数值特定时，电流响应以最大值在其中一特定频率上时，就称为RLC联谐振频率。
\[ f_0 = \frac{1}{2 \pi \sqrt{LC}} \]其中，\(f_0\)是RLC联谐振频率，\(L\)是电感的值，\(C\)是电容的值。
在一个理想的RLC电路中，当电感和电容的数值确定时，其联谐振频率是固定的，只与电感和电容的数值有关。
在此频率下，电流通过电路时阻抗最小，电压和电流的相位差为0度，电路中的功率损耗最小。
RLC联谐振频率的计算公式基于几个关键概念和理论。
首先，电感和电容分别存储电磁场和电场的能量。
其次，电感和电容的数值决定了在特定频率下存储的能量量级。
最后，当电感和电容的能量储存与损耗相平衡时，电路将产生共振现象。
具体来说，当电路中的电感和电容处于串联状态时，其阻抗的大小可以通过以下公式计算：\[ Z = \sqrt{R^2 + (\omega L - \frac{1}{\omega C})^2} \]其中，\( Z \)是电路的阻抗，\( R \)是电阻的值，\( \omega \)是角频率。
当电路处于共振状态时，阻抗将最小化，即\( Z_{min} = R \)。
为了使阻抗最小，共振条件成立：\[ \omega L - \frac{1}{\omega C} = 0 \]解上述方程可以得到：\[ \omega = \frac{1}{\sqrt{LC}} \]进一步计算可以得到：\[ f_0 = \frac{\omega}{2 \pi} = \frac{1}{2 \pi \sqrt{LC}} \]这就是RLC联谐振频率的计算公式。
在实际电路中，RLC元件的数值可能会受到一些因素的影响，例如元件之间的耦合、电阻的温度依赖性等。
这些因素可能会导致实际联谐振频率与计算公式得出的值存在一定的差异。
RLC串联谐振的频率与计算公式

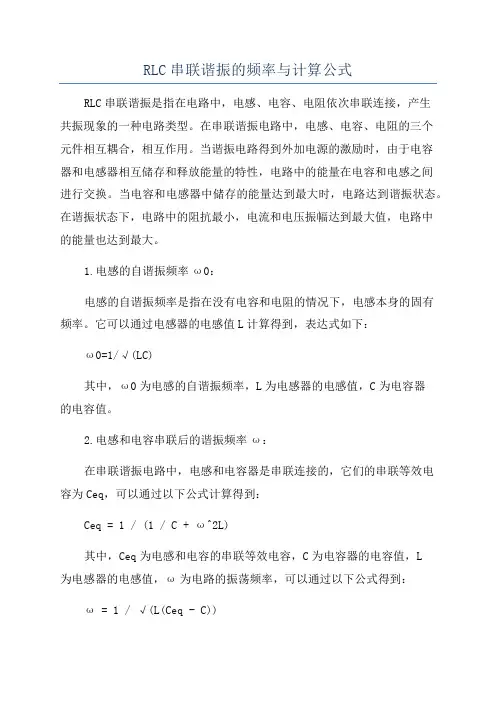

RLC串联谐振的频率与计算公式RLC串联谐振是指在电路中，电感、电容、电阻依次串联连接，产生共振现象的一种电路类型。
在串联谐振电路中，电感、电容、电阻的三个元件相互耦合，相互作用。
当谐振电路得到外加电源的激励时，由于电容器和电感器相互储存和释放能量的特性，电路中的能量在电容和电感之间进行交换。
当电容和电感器中储存的能量达到最大时，电路达到谐振状态。
在谐振状态下，电路中的阻抗最小，电流和电压振幅达到最大值，电路中的能量也达到最大。
1.电感的自谐振频率ω0：电感的自谐振频率是指在没有电容和电阻的情况下，电感本身的固有频率。
它可以通过电感器的电感值L计算得到，表达式如下：ω0=1/√(LC)其中，ω0为电感的自谐振频率，L为电感器的电感值，C为电容器的电容值。
2.电感和电容串联后的谐振频率ω：在串联谐振电路中，电感和电容器是串联连接的，它们的串联等效电容为Ceq，可以通过以下公式计算得到：Ceq = 1 / (1 / C + ω^2L)其中，Ceq为电感和电容的串联等效电容，C为电容器的电容值，L为电感器的电感值，ω为电路的振荡频率，可以通过以下公式得到：ω = 1 / √(L(Ceq - C))3.总电阻下的谐振频率：在实际电路中，会有一定的电阻存在，对电路产生一定的阻碍作用。
因此，在计算谐振频率时，需要考虑电阻的影响。
根据串联谐振电路的特性，可以使用下面的公式计算总电阻下的谐振频率：ω=1/√(LC-R^2/4L^2)其中，ω为电路的振荡频率，L为电感器的电感值，C为电容器的电容值，R为电阻器的电阻值。
4.响应振幅及相移：在串联谐振电路中，电压和电流的相位差及振幅也是非常重要的参数。
在电压与电流相位差为0并且振幅最大时，电路达到谐振状态。
在谐振频率下，电路响应的振幅可以通过以下公式计算得到：VR=I*R其中，VR为电压振幅，I为电流振幅，R为电阻的电阻值。
此外，电压相位差可以通过以下公式计算得到：θ = arctan((1 / ωC - ωL) / R)总的来说，RLC串联谐振的频率与计算公式主要包括电感的自谐振频率、电感和电容串联后的谐振频率、总电阻下的谐振频率，以及电压响应振幅及相位差。
RLC串联谐振频率及其计算公式
RLC串联谐振频率及其计算公式RLC串联谐振频率是电路中的一个重要参数，它是指当一个电压源加在一个串联的电感、电容和电阻组成的电路上时，经过一段时间后电感和电容器上的电荷周期性地来回振荡，频率为谐振频率。
在谐振频率下，电路中的电感和电容器的电流和电压达到最大值，电路处于最大响应状态。
f=1/(2π√(LC))其中，f为谐振频率，L为电感的值，C为电容的值，π为圆周率。
为了更好地理解和应用RLC串联谐振频率的计算公式，我们可以逐一介绍电感、电容和电阻的基本概念。
电感是指电路中的线圈或线圈的一部分，当通过它的电流发生变化时，产生电动势。
电感的单位是亨利(H)。
电感越大，电路中的电感能够存储更多的电能。
在RLC串联谐振电路中，电感起到存储电能、产生感应电动势的作用。
电容是指电路中的两个导体之间通过绝缘介质隔离而形成的电场以及电场所蕴含的能量。
电容的单位是法拉(F)。
电容越大，电路中的电容能够存储更多的电能。
在RLC串联谐振电路中，电容起到存储电能、产生电场的作用。
电阻是电路中阻碍电流流动的元件，在电路中消耗电能，将电能转化为其他形式的能量，比如热能、光能等。
电阻的单位是欧姆(Ω)。
在RLC串联谐振电路中，电阻的作用是限制电流的流动。
在RLC串联谐振电路中，电感、电容和电阻组成一个并联的谐振回路。
当电路中的频率等于谐振频率时，电感和电容上的电压和电流达到最大值。
在谐振频率下，电感和电容上的电流相位差为零，即电流和电压是同相的。
电路中的电压和电流能够稳定地振荡，产生最大的电功率。
根据以上所述，我们可以总结出RLC串联谐振频率的计算公式f=1/(2π√(LC))。
这个公式是由电感和电容的值决定的。
当电感和电容的值确定时，我们可以利用这个公式来计算谐振频率。
例如，假设有一个串联电路，其电感L=0.05亨利（H），电容C=100微法（F）。
将这些值代入谐振频率的计算公式中，可以得到：f=1/(2π√(0.05*100*10^(-6)))≈1.59kHz这样，我们就得到了该RLC串联电路的谐振频率为1.59kHz。
RLC串联谐振频率和其计算公式
RLC串联谐振频率和其计算公式RLC串联谐振是指在电路中的电阻、电感和电容按照串联的方式连接时，电路在特定频率下具有最大的振荡幅度。
在RLC串联谐振频率及其计算公式中，R代表电阻的阻值，L代表电感的感值，C代表电容的容值，f 代表谐振频率。
要计算RLC串联谐振频率，可以使用以下公式：f=1/(2π√(LC))该公式可以推导得出，具体的推导过程如下：首先，我们假设电压的频率为ω，电流的频率为ω。
在RLC串联电路中，电压滞后于电流，我们用相位差θ来表示这个滞后：V=I*X其中，V为电压，I为电流，X为电阻的阻抗。
由于电流和电压之间的关系满足欧姆定律以及电感和电容的特性，我们可以得到如下方程：V=I*(R+jωL+1/(jωC))其中，R为电阻的阻值，L为电感的感值，C为电容的容值，j为虚数单位。
进一步整理上述方程，可以得到：V=I*[(R+jωL)/(1-ω²LC)]这个方程描述了电压和电流之间的关系。
由于电压和电流之间的相位差θ一般很小，可以近似地认为他们之间的关系是V = I * cosθ，根据复数的性质，可以得到：(R + jωL) / (1 - ω²LC) = cosθ进一步整理可得：(R - ω²LC) + jωL = cosθ * (1 - ω²LC) (1)上式左侧是一个复数，而右侧是实数，因此这两个式子只能分别等于实部和虚部。
比较上式的实部和虚部，可以得到以下两个方程：R - ω²LC = cosθ * (1 - ω²LC) (2)ωL = sinθ * (1 - ω²LC) (3)将公式(2)和公式(3)相除，可以消去θ，并进一步整理，得到：tanθ = ωL / (R - ω²LC)在RLC串联谐振电路中，电流和电压之间的相位差为0，即θ=0，因此上式可以改写为：tan(0) = ωL / (R - ω²LC)由于tan(0) = 0，可以得到：0=ωL/(R-ω²LC)再进一步整理可以得到：ω²LC-RωL=0将ωL和ω²LC移到等式右边，并整理，可以得到：ω²LC=RωL再整理可得：ω²=R/LC由于ω=2πf，可以得到：f²=1/(4π²LCR)最后，可以得到RLC串联谐振的频率公式：f=1/(2π√(LC))这个公式描述了RLC串联谐振频率与电阻、电感和电容之间的关系。
RLC串联谐振频率及其计算公式
RLC串联谐振频率及其计算公式在电路中，RLC串联谐振电路是一个重要的电路结构。
它由电感（L）、电阻（R）和电容（C）三个元件组成，能够在特定频率下实现最大电流响应。
本文将介绍RLC串联谐振频率的概念以及相应的计算公式。
1. RLC串联谐振频率概述RLC串联谐振电路是指电感、电容和电阻按照串联方式连接的电路。
在特定频率下，电路中的电感和电容会发生共振现象，导致电流响应达到最大值。
这个特定的频率被称为RLC串联谐振频率。
谐振频率对于电路的稳定性和高效性至关重要。
2. RLC串联谐振频率的计算公式计算RLC串联谐振频率需要使用以下计算公式：1f = ---------2π√(LC)其中，f表示谐振频率，L表示电感的值，C表示电容的值，π为圆周率。
3. 举例说明为了更好地理解RLC串联谐振频率的计算方法，我们将通过一个实例进行说明。
假设有一个RLC串联谐振电路，其中电感L的值为0.1亨，电容C的值为0.01微法，我们要计算该电路的谐振频率。
根据上述计算公式，我们可以进行如下计算：1f = ---------2π√(0.1 * 0.01)通过计算，可得出该RLC串联谐振电路的谐振频率为约159.155Hz。
4. RLC串联谐振频率的应用RLC串联谐振频率广泛应用于电子工程和通信系统中。
例如，在收音机中，使用RLC串联谐振电路来选择想要接收的特定频率。
此外，RLC串联谐振电路还可以用于滤波器设计、电源调节以及储能电路等方面。
5. 总结本文介绍了RLC串联谐振频率及其计算公式。
RLC串联谐振电路在现代电子和通信系统中扮演着重要的角色，对于实现高效的电路运行至关重要。
掌握RLC串联谐振频率的计算方法，可以帮助我们更好地设计和优化电路结构，提升电路的性能和稳定性。
（字数：400字）。
RLC串联谐振频率及其计算公式
RLC串联谐振频率及其计算公式RLC串联谐振是指在一个串联RLC电路中，当电路的电感L、电容C 和电阻R满足一定条件时，电路会以特定的频率呈现出最大的振幅，此时电路达到了谐振状态。
在RLC串联谐振中，电路的谐振频率可以通过以下公式来计算：f=1/(2π√(LC))其中，f表示电路的谐振频率，L表示电感的值，C表示电容的值。
这个公式是由RLC串联谐振电路的特性方程推导而来。
首先，我们需要明确RLC串联谐振电路的特性方程：(LC)d²i(t)/dt² + RCdi(t)/dt + i(t) = Vmcos(ωt + φ)其中，i(t)表示电路中的电流，V表示电源的电压，ω表示电路中的角频率，φ表示相角。
在RLC串联谐振电路中，电流的振幅与频率有关，我们希望找到电路的谐振频率，即在特定的频率下电流的振幅最大。
为了求解这个特性方程，我们可以假设电流的解为：i(t) = Imcos(ωt + φ)将这个解代入特性方程中，可以得到：(ω²LC - ωRC + 1)Imcos(ωt + φ) = Vmcos(ωt + φ)通过对应项的比较，可以得到：ω²LC-ωRC+1=0这个方程即为RLC串联谐振电路的特性方程。
我们可以将这个方程变形为：ω²LC-ωRC=-1再进一步将ω表示为2πf，可以得到：(2πf)²LC-(2πf)RC=-1进一步变形得到：(2πf)²LC=(2πf)RC-1将LC分别乘到RC和-1上，并移项，可以得到：(2πf)²LC-(2πf)RC+1=0这个方程就是RLC串联谐振电路的特性方程。
为了求解谐振频率，我们需要将特性方程转化为标准的二次方程形式。
通过整理可以得到：(2πf)²LC-(2πf)RC+1=0(4π²f²LC-2πfRC+1)=0这个形式是一个一元二次方程，我们可以使用求根公式来求解。
RLC串联谐振频率和计算公式
RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。
2. 电路欲产生谐振，必须具备有电感器L及电容器C 两组件。
3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。
4. 串联谐振电路之条件如图1所示：当Q=Q ⇒I2X L = I2 X C也就是X L =X C时，为R-L-C串联电路产生谐振之条件。
图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最小且为纯电阻。
即 Z =R+jX L−jX C=R(2) 电路电流为最大。
即(3) 电路功率因子为1。
即(4) 电路平均功率最大。
即P=I2R(5) 电路总虚功率为零。
即Q L=Q C⇒Q T=Q L−Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r，而与电阻R完全无关。
7. 串联谐振电路之质量因子：(1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。
(2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。
一般Q值在10～100 之间。
8. 串联谐振电路阻抗与频率之关系如图(2)所示：(1) 电阻R 与频率无关，系一常数，故为一横线。
(2) 电感抗X L=2 πfL ，与频率成正比，故为一斜线。
(3) 电容抗与频率成反比，故为一曲线。
(4) 阻抗Z = R+ j(X L−X C)当 f = f r时， Z = R 为最小值，电路为电阻性。
RLC串联谐振频率及其计算公式
RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性，在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1。
谐振定义:电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时,且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。
2。
电路欲产生谐振，必须具备有电感器L及电容器C 两组件.3. 谐振时其所对应之频率为谐振频率（resonance)，或称共振频率，以f r表示之.4。
串联谐振电路之条件如图1所示:当Q=Q ⇒I2X L = I2 X C也就是X L =X C时，为R-L—C串联电路产生谐振之条件。
图1 串联谐振电路图5. 串联谐振电路之特性：（1）电路阻抗最小且为纯电阻。
即 Z =R+jX L−jX C=R（2) 电路电流为最大。
即(3）电路功率因子为1。
即（4）电路平均功率最大。
即P=I2R(5）电路总虚功率为零。
即Q L=Q C⇒Q T=Q L−Q C=06. 串联谐振电路之频率：(1）公式：（2）R - L —C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r ,而与电阻R完全无关。
7. 串联谐振电路之质量因子：（1）定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比,称为谐振时之品质因子。
(2) 公式：(3）品质因子Q值愈大表示电路对谐振时之响应愈佳.一般Q值在10～100 之间。
8。
串联谐振电路阻抗与频率之关系如图（2)所示:（1）电阻R 与频率无关,系一常数，故为一横线。
（2）电感抗X L=2 πfL ,与频率成正比，故为一斜线。
（3）电容抗与频率成反比，故为一曲线。
(4）阻抗Z = R+ j(X L−X C)当 f = f r时， Z = R 为最小值，电路为电阻性。
RLC串联谐振频率及其计算公式文档
RLC串联谐振频率及其计算公式文档
RLC串联谐振电路是一种含有电感、电阻和电容的串联电路，在特定
的频率下能够产生共振现象。
当串联谐振电路工作在谐振频率时，电路中
的电感和电容元件之间将会形成共振，使得电路的整体阻抗达到最小值，
电流达到最大值。
在实际电路中，RLC串联谐振电路广泛应用于通信设备、功率变换器、滤波器等领域。
在RLC串联谐振电路中，电感、电阻和电容分别对应着电路的感抗、
阻抗和容抗，因此在串联谐振电路中，电感、电阻和电容的作用是相互协
同的。
谐振频率是指在RLC谐振电路中，使得电路呈现共振现象的特定频率。
对于RLC串联谐振电路，其谐振频率可由以下公式计算得出：\[ f_{r} = \frac{1}{2\pi \sqrt{LC}} \]
在计算串联谐振频率时，需要注意电感和电容的数值单位应保持一致，通常将电感单位换算成亨利（H），电容单位换算成法拉（F），以确保计
算结果的准确性。
在实际应用中，可以通过改变电感或电容的数值来调节串联谐振电路
的谐振频率，以满足具体电路的需求。
此外，串联谐振电路的谐振频率与
其品质因数（Q值）、带宽等参数密切相关，对电路的性能和稳定性有重
要影响。
总结来说，RLC串联谐振电路是一种具有共振特性的电路，在特定的
谐振频率下能够将电路的阻抗最小化，从而实现电路的高效工作。
通过合
理设计和调节电感和电容的数值，可以实现对串联谐振电路的性能优化，
提高电路的稳定性和可靠性。
rlc串联电路的谐振
rlc串联电路的谐振
RLC串联电路是一种常见的电路结构，其由一个电阻、一个电感和一个电容组成。
在特定的频率下，RLC串联电路会发生谐振现象，即电路中的电压和电流会达到最大值。
这一现象在电子学、通信工程等领域中得到了广泛的应用。
谐振频率的计算公式为f=1/(2π√(LC))，其中L和C分别为电路中的电感和电容。
此时，电路的阻抗最小，电压和电流最大。
在实际应用中，人们可以通过调整电容或电感的值来控制谐振频率，以达到特定的应用需求。
除了谐振频率，RLC串联电路还有一些其他的重要参数，如品质因数Q和带宽。
品质因数Q表示电路在谐振频率处的能量损耗，其计算公式为Q=R√(C/L)，其中R为电路中的电阻。
带宽则表示电路在谐振频率左右的频率范围内，其能量损耗不超过谐振频率处的一半。
总的来说，RLC串联电路是一种非常重要的电路结构，其谐振现象在各种电子设备和通信系统中得到了广泛应用。
理解和掌握RLC串联电路的原理和特性，对于电子工程师和通信工程师来说，是非常重要的基础知识。
- 1 -。
RLC串联谐振频率和其计算公式
RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。
2. 电路欲产生谐振，必须具备有电感器L及电容器C 两组件。
3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。
4. 串联谐振电路之条件如图1所示：当Q=Q ⇒I2X L = I2 X C也就是X L =X C时，为R-L-C串联电路产生谐振之条件。
图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最小且为纯电阻。
即Z =R+jX L−jX C=R(2) 电路电流为最大。
即(3) 电路功率因子为1。
即(4) 电路平均功率最大。
即P=I2R(5) 电路总虚功率为零。
即Q L=Q C⇒Q T=Q L−Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r，而与电阻R完全无关。
7. 串联谐振电路之质量因子：(1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。
(2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。
一般Q值在10～100 之间。
8. 串联谐振电路阻抗与频率之关系如图(2)所示：(1) 电阻R 与频率无关，系一常数，故为一横线。
(2) 电感抗X L=2 πfL ，与频率成正比，故为一斜线。
(3) 电容抗与频率成反比，故为一曲线。
(4) 阻抗Z = R+ j(X L−X C)当f = f r时，Z = R 为最小值，电路为电阻性。
rlc串联谐振频率公式
rlc串联谐振频率公式RLC串联谐振频率是电路中一个重要的参数，它决定了电路的振荡频率。
在理解RLC串联谐振频率公式之前，需要先了解RLC电路的基本原理。
RLC电路是由电阻（R）、电感（L）和电容（C）元件组成的电路。
当电路处于串联状态时，电流会经过电感、电阻和电容，而这些元件之间有着相互影响的关系。
在一些频率下，电路的电流和电压会发生共振现象，即振幅增大，形成谐振。
谐振频率公式定义了电路的谐振频率，它可以通过如下公式计算：f=1/(2π√(LC))其中，f为谐振频率，L为电感的大小，C为电容的大小，π为圆周率。
这个公式的推导可以通过以下步骤来理解：1.首先，我们需要了解谐振是如何发生的。
在RLC串联电路中，电流会形成一个闭环。
当频率等于谐振频率时，电阻、电感和电容的阻抗分别为R、jωL和1/(jωC)，其中ω为角频率。
当电阻、电感和电容的阻抗相等时，电路会达到最大的共振。
2.接下来，我们可以根据电阻、电感和电容的阻抗计算总的阻抗。
总的阻抗可表示为：Z=R+jωL+1/(jωC)将jω记作z，上式可以写成：Z=R+zL+1/(zC)3.在共振频率下，电路的总阻抗为实数，即虚部为零。
我们可以通过让zL的虚部等于1/(zC)的虚部，解出共振频率的解。
即：Im(zL)=Im(1/(zC))jωL=-1/(jωC)Lω=1/(Cω)L=1/(Cω^2)这个方程给出了电感与电容和角频率的关系。
4.最后，我们可以将这个方程代入到电感和电容关于角频率的阻抗中，得到总阻抗的表达式：Z=R+jωL+1/(jωC)=R+jω(1/(Cω^2))+1/(jωC)=R+1/(jCω)+1/(Cω^2)将jCω记作z，上式可以简化为：Z=R+1/(Cω)+1/(Cω^2)=R+1/z+1/(z^2)这个表达式表示了电路的总阻抗，其中z为jCω。
通过上述推导，我们可以得到RLC串联谐振频率的公式：f=1/(2π√(LC))这个公式可以通过电感和电容的值计算出电路的谐振频率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1 串联谐振电路图 /zhaogy96/blog/item/7e005154143f1c5e564e005e.html[2010-1-25 22:08:14]
RLC串联谐振频率 电路阻抗最小且为纯电阻.即 Z =R+jX L ?jX C =R
主页
博客
相册
|
个人档案
|
好友
查看文章
RLC串联谐振频率及其计算公式
2009-11-21 14:23
总搞不清记不住的感抗和容抗
RLC串联谐振频率及其计算公式
2009-04-21 09:51
串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在 给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大. 1. 谐振定义:电路中L,C 两组件之能量相等,当能量由电路中某一电抗组件释 出时,且另一电抗组件必吸收相同之能量,即此两电抗组件间会产生一能量脉动. 2. 电路欲产生谐振,必须具备有电感器L及电容器C 两组件. 3. 谐振时其所对应之频率为谐振频率(resonance),或称共振频率,以 f r 表示之. 4. 串联谐振电路之条件如图1所示:当Q=Q ? I2 X L = I2 X C 也就是 X L =X C 时,为R-L-C 串联电路产生谐振之条件.
RLC串联谐振频率Z = ∞ ,电路为开路. (5) 若将电源频率f 由小增大,则电路阻抗Z 的变化为先减后增. 9. 串联谐振电路之选择性如图(3)所示:
(1) 当 f = f r 时,
,此频率称为谐振频率.
(2) 当 f = f1 或 f 2 时,
,此频率称为旁带频率,截止频率或半功率频率.
倍电流最大值时,其 (3) 串联谐振电路之选择性:电路电流最大值变动至 所对应的两旁带频率间之范围,即为该电路之选择性,通常称为频带宽度或波宽,以BW 表示. 公式:
(4) 当 f = f1 或 f2 时,其电路功率为最大功率之半,故截止频率又称为半功率频率. 公式:
(2) 电路电流为最大.即
(3) 电路功率因子为1.即 (4) 电路平均功率最大.即P=I2 R (5) 电路总虚功率为零.即QL =Q C ?QT =Q L ?QC =0 6. 串联谐振电路之频率: (1) 公式:
(2) R - L -C 串联电路欲产生谐振时,可调整电源频率f ,电感器L 或电容器C 使其达到谐振频率f r ,而与电阻R完全无关. 7. 串联谐振电路之质量因子: (1) 定义:电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率 之比,称为谐振时之品质因子. (2) 公式:
/zhaogy96/blog/item/7e005154143f1c5e564e005e.html[2010-1-25 22:08:14]
RLC串联谐振频率量越大越好. 疑问点: 1.以上都是我的经验,没有理论证实,希望哪位可以在理论在帮忙解释一下是否正确.或者推荐一个网页或者网站. 2.是不是超过了谐振频率,其阻抗将大大增加,所以对高频的过滤信号,其作用就相对减小了呢? 3.理想的滤波点是不是在谐振频率这点上???(没有搞懂中) 4.以前只知道电容的旁路作用是隔直通交,现在具体于PCB设计中,电容的这一旁路作用具体体现在哪里? 在用电容抑制电磁骚扰时,最容易忽视的问题就是电容引线对滤波效果的影响.电容器的容抗与频率成反比,正是利用这一特性,将电容并联在信号 线与地线之间起到对高频噪声的旁路作用.然而,在实际工程中,很多人发现这种方法并不能起到预期滤除噪声的效果,面对顽固的电磁噪声束手无 策.出现这种情况的一个原因是忽略了电容引线对旁路效果的影响. 实际电容器的电路模型是由等效电感(ESL),电容和等效电阻(ESR)构成的串 联网络. 理想电容的阻抗是随着频率的升高降低,而实际电容的阻抗是图1所示的网络的阻抗特性,在频率较低的时候,呈现电容特性,即阻抗随频率 的增加而降低,在某一点发生谐振,在这点电容的阻抗等于等效串联电阻ESR.在谐振点以上,由于ESL的作用,电容阻抗随着频率的升高而增加,这是 电容呈现电感的阻抗特性.在谐振点以上,由于电容的阻抗增加,因此对高频噪声的旁路作用减弱,甚至消失. 电容的谐振频率由ESL和C共同决 定,电容值或电感值越大,则谐振频率越低,也就是电容的高频滤波效果越差.ESL除了与电容器的种类有关外,电容的引线长度是一个十分重要的参 数,引线越长,则电感越大,电容的谐振频率越低.因此在实际工程中,要使电容器的引线尽量短. 根据LC电路串联谐振的原理,谐振点不仅与电感有关,还与电容值有关,电容越大,谐振点越低.许多人认为电容器的容值越大,滤波效果越好,这是一 种误解.电容越大对低频干扰的旁路效果虽然好,但是由于电容在较低的频率发生了谐振,阻抗开始随频率的升高而增加,因此对高频噪声的旁路效 果变差.表1是不同容量瓷片电容器的自谐振频率,电容的引线长度是1.6mm(你使用的电容的引线有这么短吗?).表1电容值 自谐振频率(MHz) 电 容值 自谐振频率(MHz)1m F 1.7 820 pF 38.50.1m F 4 680 pF 42.50.01m F 12.6 560 pF 453300pF 19.3 470 pF 491800 pF 25.5 390 pF 541100pF 33 330 pF 60 尽管从滤除高频噪声的角度看,电容的谐振是不希望的,但是电容的谐振并不是总是有害的.当要滤除的噪声频率确定 时,可以通过调整电容的容量,使谐振点刚好落在骚扰频率上. 从电路来说,总是存在驱动的源和被驱动的负载.如果负载电容比较大,驱动电路要把电容充电,放电,才能完成信号的跳变,在上升沿比较陡峭的时 候,电流比较大,这样驱动的电流就会吸收很大的电源电流,由于电路中的电感,电阻(特别是芯片管脚上的电感,会产生反弹),这种电流相对于正常情 况来说实际上就是一种噪声,会影响前级的正常工作.这就是耦合. 去藕电容就是起到一个电池的作用,满足驱动电路电流的变化,避免相互间的耦合干扰. 旁路电容实际也是去藕合的,只是旁路电容一般是指高频旁路,也就是给高频的开关噪声提高一条低阻抗泄防途径.高频旁路电容一般比较小,根据 谐振频率一般是0.1u,0.01u等,而去耦合电容一般比较大,是10u或者更大,依据电路中分布参数,以及驱动电流的变化大小来确定. 去耦和旁路都可以看作滤波.正如ppxp所说,去耦电容相当于电池,避免由于电流的突变而使电压下降,相当于滤纹波.具体容值可以根据电流的大 小,期望的纹波大小,作用时间的大小来计算.去耦电容一般都很大,对更高频率的噪声,基本无效.旁路电容就是针对高频来的,也就是利用了电容 的频率阻抗特性.电容一般都可以看成一个RLC串联模型.在某个频率,会发生谐振,此时电容的阻抗就等于其ESR.如果看电容的频率阻抗曲线 图,就会发现一般都是一个V形的曲线.具体曲线与电容的介质有关,所以选择旁路电容还要考虑电容的介质,一个比较保险的方法就是多并几个电 容. 去耦电容在集成电路电源和地之间的有两个作用:一方面是本集成电路的蓄能电容,另一方面旁路掉该器件的高频噪声.数字电路中典型的去耦电 容值是0.1μF.这个电容的分布电感的典型值是5μH.0.1μF的去耦电容有5μH的分布电感,它的并行共振频率大约在7MHz左右,也就是说,对 于10MHz以下的噪声有较好的去耦效果,对40MHz以上的噪声几乎不起作用.1μF,10μF的电容,并行共振频率在20MHz以上,去除高频噪声的效 果要好一些.每10片左右集成电路要加一片充放电电容,或1个蓄能电容,可选10μF左右.最好不用电解电容,电解电容是两层薄膜卷起来的,这种卷起 来的结构在高频时表现为电感.要使用钽电容或聚碳酸酯电容.去耦电容的选用并不严格,可按C=1/F,即10MHz取0.1μF,100MHz取0.01μF. 一般来说,容量为uf级的电容,象电解电容或钽电容,他的电感较大,谐振频率较小,对低频信号通过较好,而对高频信号,表现出较强的电感性,阻抗较 大,同时,大电容还可以起到局部电荷池的作用,可以减少局部的干扰通过电源耦合出去;容量为0.001~0.1uf的电容,一般为陶瓷电容或云母电容,电 感小,谐振频率高,对高频信号的阻抗较小,可以为高频干扰信号提供一条旁路,减少外界对该局部的耦合干扰,在电子电路中,去耦电容和旁路电容 都是起到抗干扰的作用,电容所处的位置不同,称呼就不一样了.对于同一个电路来说,旁路(bypass)电容是把输入信号中的高频噪声作为滤除对 象,把前级携带的高频杂波滤除,而去耦(decoupling,也称退耦)电容是把输出信号的干扰作为滤除对象.在供电电源和地之间也经常连接去耦电 容,它有三个方面的作用:一是作为本集成电路的蓄能电容;二是滤除该器件产生的高频噪声,切断其通过供电回路进行传播的通路;三是防止电源 携带的噪声对电路构成干扰. 我来总结一下,旁路实际上就是给高频干扰提供一个到地的能量释放途径,不同的容值可以针对不同的频率干扰.所以一般旁路时常用一个大贴片 加上一个小贴片并联使用.对于相同容量的电容的Q值我认为会影响旁路时高频干扰释放路径的阻抗,直接影响旁路的效果,对于旁路来说,希望在 旁路作用时,电容的等效阻抗越小越好,这样更利于能量的排泄.
适用,此时谐振频率为./zhaogy96/blog/item/7e005154143f1c5e564e005e.html[2010-1-25 22:08:14]
RLC串联谐振频率 r 称为上限截止频率, f 1< f r 称为下限截止频率. 公式:
(6) 若将电源频率f 由小增大,则电路电流I 的变化为先增后减,而质量因子Q 值越大,其曲线越尖锐,即频带宽度越窄,响应越好,选择性越佳. (7) 当频带宽度BW 很宽,表示质量因子Q值很低;若Q<10 时,上列公式不
RLC串联谐振频率的消息(0ndong b lF="1E12" pF 1H=1E3 mH="1E6" uH="1E9" nH 一般电容的电感是5uH,3个磁全是6uH
关于旁路电容和耦合电容 从电路来说,总是存在驱动的源和被驱动的负载.如果负载电容比较大,驱动电路要把电容充电,放电,才能完成信号的跳变,在上升沿比较陡峭的时 候,电流比较大,这样驱动的电流就会吸收很大的电源电流,由于电路中的电感,电阻(特别是芯片管脚上的电感,会产生反弹),这种电流相对于正常情 况来说实际上就是一种噪声,会影响前级的正常工作.这就是耦合. 去藕电容就是起到一个电池的作用,满足驱动电路电流的变化,避免相互间的耦合干扰. 旁路电容实际也是去藕合的,只是旁路电容一般是指高频旁路,也就是给高频的开关噪声提高一条低阻抗泄防途径.高频旁路电容一般比较小,根据 谐振频率一般是0.1u,0.01u等,而去耦合电容一般比较大,是10u或者更大,依据电路中分布参数,以及驱动电流的变化大小来确定. 旁路是把输入信号中的干扰作为滤除对象,而去耦是把输出信号的干扰作为滤除对象,防止干扰信号返回电源.这应该是他们的本质区别. 去耦电容在集成电路电源和地之间的有两个作用:一方面是本集成电路的蓄能电容,另一方面旁路掉该器件的高频噪声.数字电路中典型的去耦电 容值是0.1μF.这个电容的分布电感的典型值是5μH.0.1μF的去耦电容有5μH的分布电感,它的并行共振频率大约在7MHz左右,也就是说,对 于10MHz以下的噪声有较好的去耦效果,对40MHz以上的噪声几乎不起作用.1μF,10μF的电容,并行共振频率在20MHz以上,去除高频噪声的效 果要好一些.每10片左右集成电路要加一片充放电电容,或1个蓄能电容,可选10μF左右.最好不用电解电容,电解电容是两层薄膜卷起来的,这种卷起 来的结构在高频时表现为电感.要使用钽电容或聚碳酸酯电容.去耦电容的选用并不严格,可按C=1/F,即10MHz取0.1μF,100MHz取0.01μF. 分布电容是指由非形态电容形成的一种分布参数.一般是指在印制板或其他形态的电路形式,在线与线之间,印制板的上下层之间形成的电容.这 种电容的容量很小,但可能对电路形成一定的影响.在对印制板进行设计时一定要充分考虑这种影响,尤其是在工作频率很高的时候.也成为寄生电 容,制造时一定会产生,只是大小的问题.布高速PCB时,过孔可以减少板层电容,但会增加电感. 分布电感是指在频率提高时,因导体自感而造成的阻抗增加. 电容器选用及使用注意事项: 1,一般在低频耦合或旁路,电气特性要求较低时,可选用纸介,涤纶电容器;在高频高压电路中,应选用云母电容器或瓷介电容器;在电源滤波和退耦 电路中,可选用电解电容器. 2,在振荡电路,延时电路,音调电路中,电容器容量应尽可能与计算值一致.在各种滤波及网(选频网络),电容器容量要求精确;在退耦电路,低频 耦合电路中,对同两级精度的要求不太严格. 3,电容器额定电压应高于实际工作电压,并要有足够的余地,一般选用耐压值为实际工作电压两倍以上的电容器. 4,优先选用绝缘电阻高,损耗小的电容器,还要注意使用环境. 我们知道,一般我们所用的电容最重要的一点就是滤波和旁路,我在设计中也正是这么使用的.对于高频杂波,一般我的经验是不要过大的电容,因为 我个人认为,过大的电容虽然对于低频的杂波过滤效果也许比较好,但是对于高频的杂波,由于其谐振频率的下降,使得对于高频杂波的过滤效果不
