图纸会审注意事项(超实用)

合集下载

图纸会审注意事项

图纸会审注意事项

图纸会审注意事项1、熟悉施工合同,找出合同中可能存在的亏损项目,如是否有明显缺漏项,投标单价是否有明显不合理等,利用会审,提出变更材料、做法等方式予以变更,扭亏为盈;2、对施工图纸中存在的不便于施工、不易保证质量、不易开展抢工、浪费周转料、浪费人工等节点、造型等予以变更,以便于施工、降低成本、突出工期保证质量;3、对图纸中将来结算时不易结出应有成本的复杂做法、造型,半封闭阳台等予以变更或取消;4、以装修图为准,衡量结构做法是否满足装修要求,是否便于装修施工,是否能保证质量,一切应以满足使用功能为标准,结构应照顾装修及设备安装。

5、设备图、装修图、结构图综合审查,看是否有洞口冲突、洞口位置是否能满足结构安全,是否有或方便进行加强,是否有需结构时预留的洞口、埋件、设备基础、吊件,各洞口、吊件埋件及设备位置、标高是否与结构梁柱冲突,是否有漏标漏留的,尽量改变结构,以方便装修或设备安装,6、结构模板图与配筋图、配筋详图之间核对是否有冲突,配筋图及模板图中预留的门窗洞口及设备洞口位置是否与建筑图、设备图相符,建筑详图与平面图间比较是否有冲突,平面图是否能出立面图是否有冲突,设备管线集中处是否有足够空间。

开竣工过程详情见建委、规划委、环保局、公安消防局等部门网站开工1、索要现场管线图2、各种登记备案:见证试验室备案、见证人备案、施工单位管理人员资格备案,质量监督登记备案、节能、环保、消防、人防、城管处均需登记备案。

3、开工证、夜间施工证。

竣工:1、完工后自检合格后报监理,提出竣工报告,监理检查提出验收意见,处理完毕后监理在竣工报告上签字盖章后报甲方,甲方组织四方验收;2、需准备资料:水质、空气、沉降观测、竣工测量、消检、电检,门窗幕墙三性试验、节能试验;监理单位出具工程质量评估报告、设计、勘察单位出具工程质量检查报告。

3、组织移交建设单位,签署质量保修书;3、进行规划验收、消防验收、人防验收、节能验收、环保验收、竣工质量预验收,齐备后报请监督站到现场检查验收,监督站检查意见处理完毕后,将有关资料汇总报建委做最后的竣工备案,拿到竣工备案表。

图纸会审流程及注意事项

图纸会审流程及注意事项

图纸会审流程及注意事项图纸会审内容全攻略⼀、关于图纸会审流程(1)、图纸会审⽬的为优化设计,保证图纸质量,保障⼯程质量进度,才建⽴完整的图纸会审制度。

(2)、适⽤范围房建施⼯项⽬、市政⼯程项⽬及给排⽔项⽬。

施⼯图纸包括:施⼯图纸、设计联系单、施⼯技术联系单及其他技术要求⽂件。

(3)、图纸会审制度1、设计图纸控制:在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计⼈员的图纸会签制度,以尽量减少图纸中各个专业的⽭盾错误。

点这免费下载施⼯技术资料图纸接受制度:现场⼯程师代表负责接收设计院图纸,检查图纸质量,要求清晰明确,设计及相关⼈员签字,设计院盖章,现场负责⼈做好图纸接收记录及存档图纸保管。

2、图纸发放制度:现场⼯程师代表负责向监理单位发放施⼯图纸并做好图纸发放记录,记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受⼈签字。

由监理单位负责对施⼯图纸进⾏审核后向各个施⼯单位发放。

各个施⼯单位接受的图纸必须有监理单位盖施⼯图纸专⽤章。

(4)、图纸会审⼈员:下列⼈员必须参加图纸会审建设⽅:现场负责⼈员及其他技术⼈员;设计⽅:设计院总⼯程师、项⽬负责⼈及各个专业设计负责⼈;监理⽅:项⽬总监、副总监及各个专业监理⼯程师;施⼯单位:项⽬经理、项⽬副经理、项⽬总⼯程师及各个专业技术负责⼈;其他相关单位:技术负责⼈。

(5)、图纸会审时间控制:设计图纸分发后三个⼯作⽇内由监理负责组织业主、设计、监理、施⼯单位及其他相关单位进⾏设计交底。

设计交底后⼗五个⼯作⽇内由建设单位或监理负责组织上述单位进⾏图纸会审。

(6)、图纸会审,施⼯单位、监理所单位及其他各个专业的⼯程技术⼈员针对⾃⼰发现的问题或对图纸的优化建议以⽂字性汇报材料分发会审⼈员讨论。

(7)、图纸会审会议由业主或监理主持,主持单位应做好会议记录及参加⼈员签字。

(8)、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论;对需要再次讨论的问题,在会审记录上明确最终答复⽇期。

图纸自会审注意事项及常见问题(土建)

图纸自会审注意事项及常见问题(土建)

图纸会审注意事项及常见问题中建海峡建设发展有限公司技术质量部图纸会审注意事项及各分部常见问题图纸会审工作首先应熟悉施工图、如:建筑平面图、建筑立面图、建筑剖面图、建筑祥图、结构施工图、设备图等。

1、会审图纸综合归纳常见问题如下;⑴尺寸、标高是否一致(建筑、结构);⑵水、电、设备安装专业图之间、图号之间是否有矛盾;⑶预留洞、预埋件是否错漏(各专业);⑷构造作法是否交待清楚;⑸材料选用是否合理,设计是否能满足质量要求;⑹建筑图与结构图是否一致;⑺标准图、详图是否正确;⑻顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调(多数设计院均采用图集);⑼门窗、构件的尺寸、规格、数量是否相符等。

2、熟悉图纸的方法及要领:先粗后细:就是先看平,立、剖面图,对整个工程的概貌有一个轮廓的了解,对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。

然后再看细部做法,核对总尺寸与细部尺寸。

3、图纸会审时应审查以下问题:(1)建筑部分:建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处,建(构)筑物平面布置与现场实际有无不符情况等。

(2)先小后大:首先看小样图再看大样图,核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符;所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾;索引符号是否存在漏标;大样图是否齐全等。

(3)先建筑后结构:就是先看建筑图,后看结构图;并把建筑图与结构图相互对照,核对其轴线尺寸、标高是否相符,有无矛盾,杏对有无遗漏尺寸,有无构造不合理之处。

(4)先一般后特殊:应先看一般的部位和要求,后看特殊的部位和要求。

特殊部位一般包括地基处理方法,变形缝的设置,防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。

(5)图纸与说明结合:要在看图纸时对照设计总说明和图中的细部说明,核对图纸和说明有无矛盾.规定是否明确,要求是否可行,做法是否合理等。

(6)土建与安装结合:当看土建图时,应有针对性地看一些安装图,并核对与土建有关的安装图有无矛盾,预埋件、预留洞、槽的位置、尺寸是否一致,了解安装对土庄的要求,以便考虑在施工中的协作问题。

图纸会审的需要注意事项

图纸会审的需要注意事项

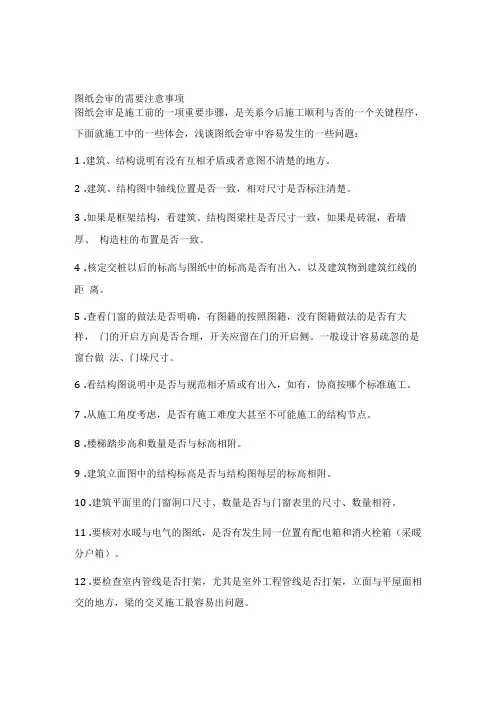

图纸会审的需要注意事项图纸会审是施工前的一项重要步骤,是关系今后施工顺利与否的一个关键程序,下面就施工中的一些体会,浅谈图纸会审中容易发生的一些问题:1.建筑、结构说明有没有互相矛盾或者意图不清楚的地方。

2.建筑、结构图中轴线位置是否一致,相对尺寸是否标注清楚。

3.如果是框架结构,看建筑、结构图梁柱是否尺寸一致,如果是砖混,看墙厚、构造柱的布置是否一致。

4.核定交桩以后的标高与图纸中的标高是否有出入,以及建筑物到建筑红线的距离。

5.查看门窗的做法是否明确,有图籍的按照图籍,没有图籍做法的是否有大样,门的开启方向是否合理,开关应留在门的开启侧。

一般设计容易疏忽的是窗台做法、门垛尺寸。

6.看结构图说明中是否与规范相矛盾或有出入,如有,协商按哪个标准施工。

7.从施工角度考虑,是否有施工难度大甚至不可能施工的结构节点。

8.楼梯踏步高和数量是否与标高相附。

9.建筑立面图中的结构标高是否与结构图每层的标高相附。

10.建筑平面里的门窗洞口尺寸、数量是否与门窗表里的尺寸、数量相符。

11.要核对水暖与电气的图纸,是否有发生同一位置有配电箱和消火栓箱(采暖分户箱)。

12.要检查室内管线是否打架,尤其是室外工程管线是否打架,立面与平屋面相交的地方,梁的交叉施工最容易出问题。

13.要注意从楼内外给排水管与室外给排水管网连接处是否是最近距离,以及地沟内是否足以容纳各种管道。

14.要注意入户电缆是否是最短距离,及总用电功率是否超出所处电网的负荷。

【校对原则】派能按建筑设计意图将结构骨架搭建起来派在搭建过程中注意不与建筑、设备发生冲突,做到不错不漏,不碰不缺X注意结构自身合理性,不合理的要与建筑协商解决X将设计意图表示完全,表达清楚派一套图的设计参数是否统一【校对顺序】图面模板配筋说明,检查完一项打一个勾。

【图面校对】。

是否有异常文字和标注(文字为?号,大小不统一,标注与实际长度不符或非整数);。

是否有多余文字、尺寸线和多余轴线;。

图纸会审的主要内容及注意事项

图纸会审的主要内容及注意事项

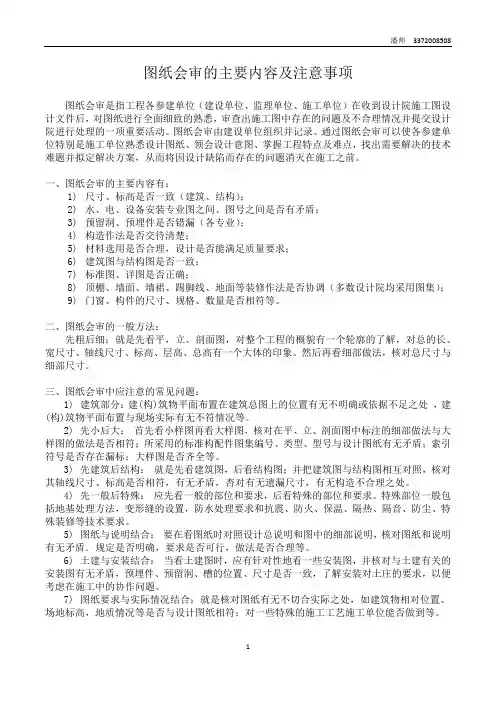

图纸会审的主要内容及注意事项图纸会审是指工程各参建单位(建设单位、监理单位、施工单位)在收到设计院施工图设计文件后,对图纸进行全面细致的熟悉,审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

图纸会审由建设单位组织并记录。

通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点,找出需要解决的技术难题并拟定解决方案,从而将因设计缺陷而存在的问题消灭在施工之前。

一、图纸会审的主要内容有:1)尺寸、标高是否一致(建筑、结构);2)水、电、设备安装专业图之间、图号之间是否有矛盾;3)预留洞、预埋件是否错漏(各专业);4)构造作法是否交待清楚;5)材料选用是否合理,设计是否能满足质量要求;6)建筑图与结构图是否一致;7)标准图、详图是否正确;8)顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调(多数设计院均采用图集);9)门窗、构件的尺寸、规格、数量是否相符等。

二、图纸会审的一般方法:先粗后细:就是先看平,立、剖面图,对整个工程的概貌有一个轮廓的了解,对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。

然后再看细部做法,核对总尺寸与细部尺寸。

三、图纸会审中应注意的常见问题:1)建筑部分:建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处,建(构)筑物平面布置与现场实际有无不符情况等。

2)先小后大:首先看小样图再看大样图,核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符;所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾;索引符号是否存在漏标;大样图是否齐全等。

3)先建筑后结构:就是先看建筑图,后看结构图;并把建筑图与结构图相互对照,核对其轴线尺寸、标高是否相符,有无矛盾,杏对有无遗漏尺寸,有无构造不合理之处。

4)先一般后特殊:应先看一般的部位和要求,后看特殊的部位和要求。

特殊部位一般包括地基处理方法,变形缝的设置,防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。

图纸会审指南,技巧和要点全在这了!

图纸会审指南,技巧和要点全在这了!

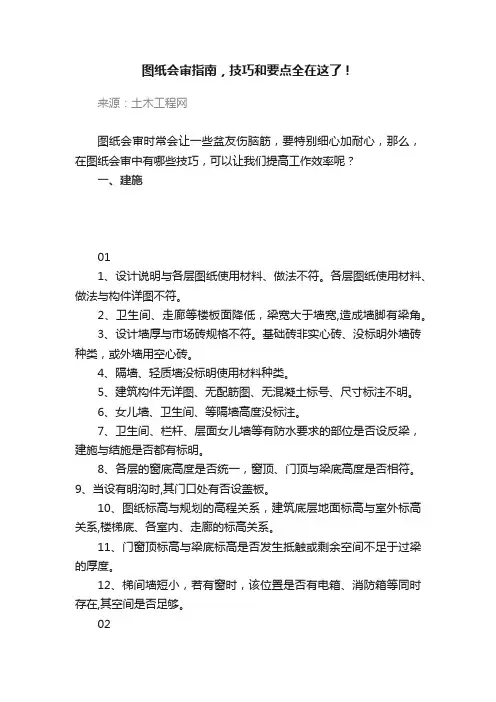

图纸会审指南,技巧和要点全在这了!来源:土木工程网图纸会审时常会让一些盆友伤脑筋,要特别细心加耐心,那么,在图纸会审中有哪些技巧,可以让我们提高工作效率呢?一、建施011、设计说明与各层图纸使用材料、做法不符。

各层图纸使用材料、做法与构件详图不符。

2、卫生间、走廊等楼板面降低,梁宽大于墙宽,造成墙脚有梁角。

3、设计墙厚与市场砖规格不符。

基础砖非实心砖、没标明外墙砖种类,或外墙用空心砖。

4、隔墙、轻质墙没标明使用材料种类。

5、建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。

6、女儿墙、卫生间、等隔墙高度没标注。

7、卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁,建施与结施是否都有标明。

8、各层的窗底高度是否统一,窗顶、门顶与梁底高度是否相符。

9、当设有明沟时,其门口处有否设盖板。

10、图纸标高与规划的高程关系,建筑底层地面标高与室外标高关系,楼梯底、各室内、走廊的标高关系。

11、门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。

12、梯间墙短小,若有窗时,该位置是否有电箱、消防箱等同时存在,其空间是否足够。

0213、水电等安装工程的管道是否占到门窗洞口;其管道有否固定支架的位置。

14、屋面或变化层的楼板在室内厅、房上有否砼梁。

15、门窗装饰设有盖面板时,其门洞与墙边有否留置盖面板位置。

16、门窗的开启方向和出入口有否障碍或矛盾。

17、屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。

18、室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。

19、墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响,能否改善。

20、地下室的入口高度一般应不小于2.2m,最好能达到2.4m。

21、裙楼屋面与标准层同高度处,因标准层的阳台标高一般设置降低50mm的泄水,若此处也做降低处理就与裙楼屋面不平,若不降阳台水就无法排出。

22、设有柱、板的凉台的装饰时有否标明内外装饰的分界线。

图纸会审注意事项(超实用)

图纸会审注意事项(超实用)

图纸审查注意事项发现施工图中问题,集中汇总,列出问题的部位和需更改的内容,提供给设计单位。

组织设计交底,将提出的问题形成解决方案文件,进行会签确认,并及时办理设计变更、洽商的签字、盖章手续。

1.檐沟增加挑梁,并预埋过水管道,梁高应≥350mm。

2.钢筋砼雨水沟、栏板等水平长度超过12m时应设置10mm的伸缩缝,间距≤12m。

3.大梁上层筋超过4根要改为二层筋设置。

是否有次梁比主梁大的情况。

4.门窗标高与梁有无冲突,特别是外围一圈,楼层增高时门窗高度不变时应考虑过梁的标高。

5.外墙、楼梯间、卫生间的砖砌体是否与柱外边平齐。

6.临空栏板、栏杆离地面100mm高度内不留空。

7.卫生间、厨房间排气道预留孔建施、结施对照,并在最低层的卫生间、厨房间上层开始留孔。

8.室内外交接处如:落地窗、阳台、雨蓬、卫生间、屋面炮台墙脚处、空调板、外挑板、露台相联的外墙、砌体女儿墙等地面用素砼上翻200mm宽同墙厚。

9.平面、立面之间有无矛盾,标注是否遗漏。

10.预埋件是否表示清楚。

(雨蓬、局部钢结构)11.外墙采用花岗岩干挂时,外墙细部构造是否符合干挂作业要求(线条小的没有必要按图施工,直接干挂就可以)。

12.楼梯间门窗,踏步尺寸复核。

门窗位置与砼梁位置、室内外门窗位置与砼梁、柱、是否冲突。

13.土方回填工程量清单与图纸核对。

14.卷材防水附加层层数总说明与施工图对照,檐沟是否有附加层。

15.楼梯梁端部增设TZ短柱,配筋4Φ16 Φ6@100/200 截面250×墙宽,TL 6Φ14 Φ6@100/200 250×300.16.门垛位置调整≤12mm的取消。

门窗框设包框柱宽100,厚同墙体,纵筋3Φ10,S形拉筋Φ6@200。

17.±0.000以上无墙体,地圈梁以下不用砌筑。

18.材料来源有无保证,能否代换。

(砖)19.外墙如贴保温其厚度与门窗、主体结构尺寸核对。

保温材料易用阻燃型,(胶粉聚苯颗粒)20.屋面排水坡度不应小于3%,建筑(构造)找坡改为结构找坡。

图纸会审注意细节

图纸会审注意细节

图纸会审最重要的就是看看纸上的东西是否可以实施为实体。

还有,就是各专业的配套及统一性。

图纸会审,要从这几方面着手:1、建筑、结构单个专业图纸各方面是否有误?施工能否顺利进行。

2、建筑与结构、水电图加在一起是否统一,是否有误?3、结构各种材料设计是否合理,各构件截面尺寸能否优化;4、各种装饰材料是否满足使用功能,施工是否困难?5、提出各种利于施工措施(如材料代换等)图纸会审主要就两个方面:一、图纸本身有无错误、矛盾(建筑和结构、土建和安装);二、是否能具体实施、是否可以优化。

图纸会审注意些什图纸会审是需要经验,干过一两个工程后你就会知道哪会容易出错误大概以下几个方面1.建筑、结构说明有没有互相矛盾或者意图不清楚的地方2.建筑、结构图中轴线位置是否一致,相对尺寸是否标注清楚3.如果是框架结构,看建筑、结构图梁柱是否尺寸一致,如果是砖混,看墙厚、构造柱的布置是否一致4.核定交桩以后的标高与图纸中的标高是否有出5.建筑装饰装修表是否包含所有房间6.查看门窗的做法是否明确,有图籍的按照图籍,没有图籍做法的是否有大样,大样中开启方向、玻璃材质、龙骨材质等是否明确。

7.一般设计容易疏忽的是窗台做法、窗帘盒做法、门窗的材质、门垛尺寸8.看结构图说明中是否与规范相矛盾或有出入,如有,协商按哪个标准施工9.从施工角度考虑,是否有施工难度大甚至不可能施工的结构节点,比如坡屋10.如果自己掌握的比较全面的话,要检查室内管线是否打架,尤其是室外工程管线是否打架面与平屋面相交的地方,梁的交叉施工最容易出问题。

11.楼梯踏步高和数量是否与标高相附12.建筑立面图中的结构标高是否与结构图每层的标高相附13.檐口的地方标高容易出错,适当注意14.建筑平面里的门窗洞口尺寸、数量是否与门窗表里的尺寸、数量相符一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。

图纸会审注意事项汇总

图纸会审注意事项汇总

图纸会审注意事项汇总图纸会审注意事项汇总图纸会审工作首先应熟悉施工图、如:建筑平面图、建筑立面图、建筑剖面图、建筑详图、结构施工图、设备图等。

1、会审图纸综合归纳常见问题如下;⑴尺寸、标高是否一致(建筑、结构);⑵水、电、设备安装专业图之间、图号之间是否有矛盾;⑶预留洞、预埋件是否错漏(各专业);⑷构造作法是否交待清楚;⑸材料选用是否合理,设计是否能满足质量要求;⑹建筑图与结构图是否一致;⑺标准图、详图是否正确;⑻顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调(多数设计院均采用图集);⑼门窗、构件的尺寸、规格、数量是否相符等。

2、熟悉图纸的方法及要领:先粗后细:就是先看平,立、剖面图,对整个工程的概貌有一个轮廓的了解,对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。

然后再看细部做法,核对总尺寸与细部尺寸。

3、图纸会审时应审查以下问题:(1)建筑部分:建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处,建(构)筑物平面布置与现场实际有无不符情况等。

(2)先小后大:首先看小样图再看大样图,核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符;所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾;索引符号是否存在漏标;大样图是否齐全等。

(3)先建筑后结构:就是先看建筑图,后看结构图;并把建筑图与结构图相互对照,核对其轴线尺寸、标高是否相符,有无矛盾,杏对有无遗漏尺寸,有无构造不合理之处。

(4)先一般后特殊:应先看一般的部位和要求,后看特殊的部位和要求。

特殊部位一般包括地基处理方法,变形缝的设置,防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。

(5)图纸与说明结合:要在看图纸时对照设计总说明和图中的细部说明,核对图纸和说明有无矛盾.规定是否明确,要求是否可行,做法是否合理等。

(6)土建与安装结合:当看土建图时,应有针对性地看一些安装图,并核对与土建有关的安装图有无矛盾,预埋件、预留洞、槽的位置、尺寸是否一致,了解安装对土庄的要求,以便考虑在施工中的协作问题。

图纸会审中要注意的几个问题

图纸会审中要注意的几个问题

图纸会审中要注意的几个问题图纸会审中要注意的几个问题图纸会审是工程建设中的重要一环,参建单位对图纸进行全面细致的审查,找出施工图中存在的问题及不合理情况,将一切问题消灭在施工前。

1、建筑结构图的纠缠不清最常见的问题就是建筑图与结构图不对应,存在建筑、结构图说明相互矛盾或不清晰现象;轴线位置不对应;框架结构建筑梁柱尺寸不一致,砖混结构墙厚不一致等问题。

审核时,应先看建筑,再看结构,重点核对标高轴号等信息,从不同角度进行比对,杜绝风马牛不相及的情况。

图纸说明也应重点审核,严禁复制其他图纸敷衍了事。

2、细部位置不合理宏观的总图往往没什么错误,可一到细部做法就常有麻烦事儿,有时门窗做法不详细、开启方向弄反;材料取用不详、用量不详等问题;图纸说明与规范存在不符;节点设计不合理等。

真正能指导施工的恰恰是这些细部构造做法的图纸,所以必须确保施工单位拿到图纸就可以直接开工,图纸多细致都不怕,越细致越好。

对于细部构造能否采用图集通用做法,一般来说是可以的,但一定不能盲目,采用图集做法时一定要核查该做法与图纸乃至整体工程是否协调。

对于施工难度较大的节点部位,应与设计部门进行沟通,商讨解决办法,如非必要可进行更改3、专业管线交叉出问题常见问题为水电暖等各专业管线“打架”,在室内外均有出现,室外还存在工程管线“打架”问题,这个问题应尽量在设计阶段进行避免,各专业在设计时加强沟通,多方审核,杜绝图纸已经完成,施工时发现管线“打架”,避免因此导致变更,避免浪费工期、增加成本。

4、预留洞、预埋件错漏常见预留洞、预埋件出现错漏,导致后期对结构进行拆改,造成不必要的开支。

在图纸设计时应加强土建与安装、水电暖等专业的协调,确定预留的具体位置,施工前再进行一次复查,杜绝后期拆改现象。

图纸审核的原则最常见的问题就是建筑图与结构图不对应,存在建筑、结构图说明相互矛盾或不清晰现象;轴线位置不对应;框架结构建筑梁柱尺寸不一致,砖混结构墙厚不一致等问题。

设计图纸会审应注意的问题

设计图纸会审应注意的问题

设计图纸会审应注意的问题在工程项目建设中,设计图纸会审是一个至关重要的环节。

它不仅关系到项目的质量、进度和成本,还直接影响到工程的安全性和功能性。

设计图纸会审是指在工程施工前,由建设单位组织,施工单位、监理单位以及设计单位共同参与,对设计图纸进行全面审查和核对的过程。

通过会审,可以发现并解决设计中存在的问题,避免在施工过程中出现不必要的变更和返工,保证工程的顺利进行。

下面我们就来详细探讨一下设计图纸会审应注意的问题。

一、图纸的完整性和准确性首先要确保图纸的完整性,包括建筑、结构、给排水、电气、暖通等各个专业的图纸是否齐全。

缺少任何一个专业的图纸都可能导致施工过程中的衔接不畅和错误。

同时,要检查图纸的准确性,如尺寸标注是否清晰、比例是否正确、图例是否规范等。

如果图纸存在模糊不清或者相互矛盾的地方,必须在会审时提出并加以解决。

例如,在建筑图纸中,门窗的尺寸和位置标注不明确,可能会导致施工时无法准确安装门窗,影响建筑的外观和使用功能。

在结构图纸中,梁、柱的配筋标注错误,可能会影响结构的安全性。

二、建筑与结构的协调性建筑设计和结构设计应该相互协调,不能出现冲突。

比如,建筑的外形和布局是否能够被结构体系所支持,建筑的开洞位置和大小是否会削弱结构的强度和稳定性。

常见的问题有,建筑设计中为了追求美观而设置的大跨度空间,结构设计可能无法满足其承载要求。

或者建筑设计中的墙体位置与结构设计中的梁、柱位置不对应,导致施工困难。

三、各专业之间的衔接除了建筑与结构之间的协调,给排水、电气、暖通等专业与建筑、结构专业之间的衔接也非常重要。

例如,给排水管道的布置是否与结构梁、柱冲突,电气插座和开关的位置是否符合建筑使用功能的要求,暖通管道的走向是否影响建筑空间的使用等。

在实际工程中,经常会出现给排水管道穿过梁或者电气桥架与风道交叉的情况,如果在会审时没有发现并解决,施工时就会遇到很大的麻烦,不仅影响施工进度,还可能会影响工程质量。

图纸会审注意事项及审查内容详解

图纸会审注意事项及审查内容详解

图纸会审注意事项及审查内容详解一、施工图纸会审技巧检查施工图中容易出错的地方有无出错1、检查女儿墙碎压顶的坡向是否朝内2、检查砖墙下有梁否3、结构平面中的梁,在梁表中是否全标出了配筋情况4、检查主梁的高度有无低于次梁高度的情况5、梁板柱在跨度相同相近时,有无配筋相差较大的地方,若有,需验算6、当梁与剪力墙同一直线布置时,检查有无梁的宽度超过墙的厚度7、当梁分别支承在剪力墙和柱边时,检查梁中心线是否与轴线平行或重合,检查梁宽有无突出墙或柱外,若有,应提交设计处理8、检查梁的受力钢筋最小间距是否满足施工验收规范要求9、检查室内出露台的门上是否设计有雨蓬,检查结构平面上雨蓬中心是否与建施图上门的中心线重合10、当设计要求与施工验收规范有无不同如柱表中常说明:柱筋每侧少于4根可在同一截面搭接但施工验收规范要求,同一截面钢筋搭接面积不得超过50% 11、检查结构说明与结构平面大样梁柱表中内容以及与建施说明有无存在相矛盾之处12、单独基础系双向受力,沿短边方向的受力钢筋一般置于长边受力钢筋的上面,检查施工图的基础大样图中钢筋是否画错审查原施工图有无可改进的地方1、从有利于工程施工的角度提出改进施工图意见结构平面上会出现连续框架梁相邻跨度较大的情况,当中间支座负弯矩筋分开锚固时,会造成梁柱接头处钢筋太密,捣碎困难,可向设计人员建议:负筋能连通的尽量连通当支座负筋为通长时,就造成了跨度小梁宽较小的梁面钢筋太密,无法捣碎,可建议在保证梁负筋的前提下,尽量保持各跨梁宽一致,只对梁高进行调整,以便于面筋连通和浇捣碎。

当结构造型复杂,某一部位结构施工难以一次完成时,向设计提出:碎施工缝如何留置2、从有利于建筑工程质量方面,提出修改施工图意见当设计天花抹灰与墙面抹灰相同为1:1:6混合砂浆时,可建议将天花抹灰改为1:1:4混合砂浆,以增加粘结力当施工图上对电梯井坑、卫生间沉池,消防水池未注明防水施工要求时,可建议在坑外壁沉池水池内壁增加水泥砂浆防水层,以提高防水质量3、从有利于建筑美观方面提出改善施工图若出现露台的女儿墙与外窗相接时,检查女儿墙的高度是否高过窗台,若是,则相接处不美观,建议设计处理。

图纸会审的要点是及注意事项(范文大全)

图纸会审的要点是及注意事项(范文大全)

图纸会审的要点是及注意事项(范文大全)第一篇:图纸会审的要点是及注意事项图纸会审的要点是:(1)工程结构是否符合经济合理的原则,有哪些合理的改进建议。

(2)根据设计图纸的要求,施工单位的施工条件是否具备;施工现场的条件是否按设计要求满足施工需要(改、扩建工程施工现场条件尤应注意)。

(3)图纸各部尺寸、标高是否统一,准确无误。

(4)建筑、结构、公用、管线、安装之间是否有矛盾。

(5)各项工业管道的走向是否合理,与地上建筑、地下构筑物交叉是否有矛盾。

图纸会审注意事项:(1)会审时,施工单位应派人做好会审记录。

(2)会审时,提出的问题和建议,由设计单位负责处理与解答,整理后,填写一式五份的图纸会审记录表,经设计、建设、监理、施工及有关参加会审的单位负责人签章后,施工单位据以施工。

(3)图纸会审记录,要审时间、主持单位、参加单位及参加人员,列入工程技术档案。

图纸会审记录表的格式可参见下表。

图纸会审(或)审核记录年月日第页工程名称建设单位主要问题(或)解决意见建设单位签章施工单位签章设计单位签章监理单位签章其他单位签章第二篇:图纸会审要点图纸会审要点关于图纸会审流程1图纸会审目的为优化设计,保证图纸质量,保障工程质量进度,才建立完整的图纸会审制度。

2适用范围房建施工项目、市政工程项目及给排水项目。

施工图纸包括:施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

3图纸会审制度1、设计图纸控制:在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度,以尽量减少图纸中各个专业的矛盾错误。

2、图纸接受制度:现场工程师代表负责接收设计院图纸,检查图纸质量,要求清晰明确,设计及相关人员签字,设计院盖章,现场负责人做好图纸接收记录及存档图纸保管。

3、图纸发放制度:现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录,记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

图纸会审注意的问题

图纸会审注意的问题

图纸会审注意的问题一般工程开工前,业主、设计单位、承建单位和质量监督单位等都要参加图纸会审,以发现并解决设计中存在的差错、矛盾及易在施工中产生模糊概念及在将来施工中可能存在的困难等问题,以避免施工中造成不必要的损失。

作为配套工程的水电图纸,根据几年来的施工经验,在会审时应注意以下几点。

一、水电施工图是否齐全通观整套施工图,核对图纸目录,看是否缺少施工图及其图纸中注明的局部大样图或通用图。

二、水电施工图的统一水电施工的系统图、平面图、大样图、通用图及引用图集的标准图是不是统一。

三、水电施工图与土建施工图的统一1、土建中墙、柱、梁等是否影响卫生器具、消防设备、灯具、电气器具设备及水电管线的安装。

框架结构中,有时候水卫设计未考虑结构柱对卫生器具安装和使用的影响,而实际现场施工时,由于结构柱的尺寸会影响到器具安装应达到的尺寸。

消防箱一般设置在楼梯间,应对照土建结构图,看楼梯梁或构造柱是否会影响消防箱的安装。

电气施工应注意土建结构图中梁的位置是否影响电气器具的对称布置、光照度等,同时要考虑梁是否会影响吊扇的安装。

这些问题如不在施工前提出来,并提出解决方法,就会在后期施工中造成设计变更,给业主或施工单位带来一定的损失。

2、水电图中设备器具用房设置的位置、尺寸及工艺要求,与土建图中的设计要求是否统一。

如消防控制室的门应向疏散方向开启,并应在入口处设置明显的标志,而土建设计中要看门的开启方向是否达到上述要求。

泵房预埋件土建图是否与水卫图中的尺寸、位置一致。

3、管道的布置是否影响装修效果。

如排水管道,当横管很长时,由于总管与主管之间规范要求有一定的高差,再加上管道坡度,沿管道坡度方向到管道最末端时,高差很大,会因此影响整体装修高度。

图纸会审时提出来,可以采用放套管及局部改变装修方案等方法加以解决,就会避免出现这种“因点误面”的情况。

4、土建图中轴线、墙中线、柱中线、梁中线等是否与水电图统一。

电气配管、水卫预留洞等必须注意这些尺寸。

图纸会审的技巧以及需要注意的事项

图纸会审的技巧以及需要注意的事项

图纸会审的技巧以及需要注意的事项工程开工之前,需识图、审图,再进行图纸会审工作。

如果有识图、审图经验,掌握一些要点,则事半功倍。

现谈谈本人的识图、审图经验,供参考。

识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。

最后识读建筑说明,熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。

熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时,检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。

通过这些施工图,可掌握工程的立面尺寸。

正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度。

审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸。

会审图纸注意问题

会审图纸注意问题

会审图纸注意问题工程开工之前,需识图、审图,再进行图纸会审工作。

如果有识图、审图经验,掌握一些要点,则事半功倍。

现谈谈本人的识图、审图经验,供参考。

识图、审图的程序是:熟悉拟建工程的功能;熟悉、审查工程平面尺寸;熟悉、审查工程立面尺寸;检查施工图中容易出错的部位有无出错;检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。

最后识读建筑说明,熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。

熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时,检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。

通过这些施工图,可掌握工程的立面尺寸。

正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度。

审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同,再检查建施的标高是否与结施标高相符。

设计图纸会审应注意的问题

设计图纸会审应注意的问题

设计图纸会审应注意的问题在建筑工程中,设计图纸会审是一个至关重要的环节。

它是工程建设各方(建设单位、施工单位、监理单位等)在施工前对设计图纸进行全面审查和交流的过程,旨在发现和解决图纸中存在的问题,避免施工过程中的误解、返工和延误,保证工程质量和进度。

那么,在设计图纸会审中,有哪些问题是需要特别注意的呢?一、图纸的完整性和准确性首先,要确保设计图纸的完整性。

一套完整的设计图纸应包括建筑、结构、给排水、电气、暖通等各个专业的图纸,以及总平面图、剖面图、详图等。

如果缺少某一部分图纸,就可能导致施工过程中的衔接不畅,影响工程的整体进度。

同时,要检查图纸的准确性。

这包括图纸的尺寸标注、标高、坐标等是否清晰准确,图例符号是否符合规范,文字说明是否完整清晰等。

例如,建筑平面图中的门窗尺寸、位置标注是否准确,结构图纸中钢筋的配置、构件的尺寸是否与建筑图相符等。

如果图纸存在不准确的地方,很容易在施工中造成错误,给工程带来损失。

二、建筑与结构的协调性建筑设计和结构设计是相互关联的,在会审时要特别注意两者的协调性。

比如,建筑的造型、布局是否能够得到结构的支持,结构的布置是否满足建筑功能的要求。

要检查建筑物的荷载传递是否合理,结构构件的布置是否影响建筑空间的使用。

例如,柱子的位置是否会影响房间的布局,梁的高度是否会影响室内的净高。

还要注意建筑与结构在节点处理上的一致性,如梁柱节点、墙柱节点等,确保节点的构造既能满足结构的受力要求,又能符合建筑的美观要求。

三、各专业之间的衔接除了建筑和结构,给排水、电气、暖通等专业与建筑、结构之间也需要良好的衔接。

例如,给排水管道的布置是否与结构梁、柱冲突,电气插座、开关的位置是否与家具布置相匹配,暖通管道的走向是否影响建筑的使用空间等。

在会审时,要对各专业之间的交叉部位进行重点审查,确保各专业的设计相互配合,不出现矛盾和冲突。

对于一些特殊部位,如设备机房、管道井等,更要仔细核对各专业的设计,保证设备的安装和管道的敷设能够顺利进行。

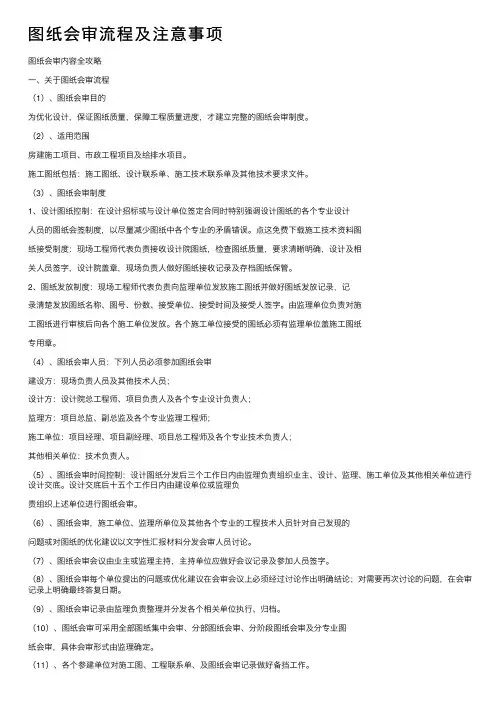

图纸会审会主持流程及注意事项

图纸会审会主持流程及注意事项

图纸会审会主持流程及注意事项下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!图纸会审会主持流程:1. 会议准备确定会议时间、地点和参与人员,并提前通知。

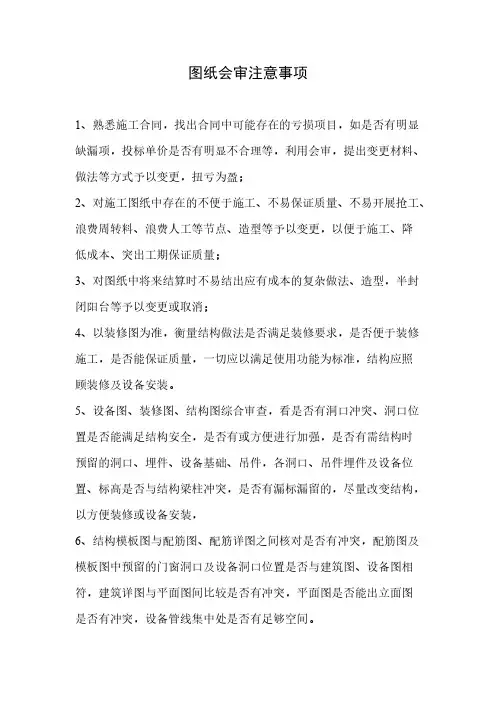

图纸会审注意事项

图纸会审注意事项

图纸会审注意事项在工程开工之前,需熟悉图纸、审图,再进行图纸会审工作。

如果有识图、审图经验,掌握一些要点和技巧,则事半功倍。

结合以往工程项目谈谈识图、审图方面的经验,供大家参考。

识图、审图的程序是:熟悉拟建工程的功能;熟悉、审查工程平面尺寸;熟悉、审查工程立面尺寸;检查施工图中容易出错的部位有无出错;检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。

最后识读建筑说明,熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。

熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时,检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。

通过这些施工图,可掌握工程的立面尺寸。

正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度。

审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

图纸审查注意事项
发现施工图中问题,集中汇总,列出问题的部位和需更改的内容,提供给设计单位。

组织设计交底,将提出的问题形成解决方案文件,进行会签确认,并及时办理设计变更、洽商的签字、盖章手续。

1.檐沟增加挑梁,并预埋过水管道,梁高应≥350mm。

2.钢筋砼雨水沟、栏板等水平长度超过12m时应设置10mm的
伸缩缝,间距≤12m。

3.大梁上层筋超过4根要改为二层筋设置。

是否有次梁比主梁大
的情况。

4.门窗标高与梁有无冲突,特别是外围一圈,楼层增高时门窗高
度不变时应考虑过梁的标高。

5.外墙、楼梯间、卫生间的砖砌体是否与柱外边平齐。

6.临空栏板、栏杆离地面100mm高度内不留空。

7.卫生间、厨房间排气道预留孔建施、结施对照,并在最低层的
卫生间、厨房间上层开始留孔。

8.室内外交接处如:落地窗、阳台、雨蓬、卫生间、屋面炮台墙
脚处、空调板、外挑板、露台相联的外墙、砌体女儿墙等地面
用素砼上翻200mm宽同墙厚。

9.平面、立面之间有无矛盾,标注是否遗漏。

10.预埋件是否表示清楚。

(雨蓬、局部钢结构)
11.外墙采用花岗岩干挂时,外墙细部构造是否符合干挂作业要求
(线条小的没有必要按图施工,直接干挂就可以)。

12.楼梯间门窗,踏步尺寸复核。

门窗位置与砼梁位置、室内外门
窗位置与砼梁、柱、是否冲突。

13.土方回填工程量清单与图纸核对。

14.卷材防水附加层层数总说明与施工图对照,檐沟是否有附加
层。

15.楼梯梁端部增设TZ短柱,配筋4Φ16 Φ6@100/200 截面
250×墙宽,TL 6Φ14 Φ6@100/200 250×300.
16.门垛位置调整≤12mm的取消。

门窗框设包框柱宽100,厚同
墙体,纵筋3Φ10,S形拉筋Φ6@200。

17.±0.000以上无墙体,地圈梁以下不用砌筑。

18.材料来源有无保证,能否代换。

(砖)
19.外墙如贴保温其厚度与门窗、主体结构尺寸核对。

保温材料易
用阻燃型,(胶粉聚苯颗粒)
20.屋面排水坡度不应小于3%,建筑(构造)找坡改为结构找坡。

21.上人屋面女儿墙、栏板、栏杆等净高不应小于1.2m。

砼山墙
改为MU10砖墙。

22.建议角柱箍筋全长加密。

23.板上砌墙,板底须附加2Φ16钢筋,长度取板跨长,钢筋两端
锚入支座,长度满足锚固长度要求。

24.墙体下的楼板无梁处均上下另加2×2Φ12的加筋,加筋两端
均搁置在结构梁上,并满足钢筋锚固要求。

25.砼楼层现浇板厚度增厚,(层高有影响)
26.现浇板四角增设8根Φ10辐射形加筋。

板上部辐射形钢筋5Φ10 L=0.5L1+La
板底附加钢筋3Φ10 L=0.5L1+200
27.建施1#卫生间与2#卫生间隔墙不居中,但结构施工图的梁是
居中的,是否有影响?
28.外墙装饰线XT是用什么材料,如何固定?
29.建施图强弱电井每层楼面是空的,结施图是有楼面的,以那个
为准?
30.剪力墙纵筋在暗梁主筋的内侧还是外侧?
一、建施部分
1.厨房间、卫生间墙面:水泥砂浆粉刷,细水泥砂浆胶水拉毛面
层。

2.商铺、办公房及住宅室内墙面、顶棚面层做白水泥(掺适量老
粉、胶水)批平、批白即可。

3.公共部分墙面、顶棚做白色乳胶漆三遍(楼梯斜板测立面为灰
色乳胶漆);楼梯及公共通道部位楼地面做法:均为刮素水泥浆一道,30厚1:3水泥砂浆结合层,20厚磨光花岗岩(背面刮素水泥浆),楼梯踏步防滑铜条改为机械割槽。

4.底层地面:由于均系回填土,面积大,采用素土回填夯实,100
厚碎石垫层,120厚C20砼(内配Φ4@200×200钢筋网),水泥砂浆20厚1:2随捣随抹面层。

室内楼面均为40厚C25细石砼水泥面层。

5.屋面SBS卷材改为1.2mm厚三元乙丙防水卷材,外露卷材面铝箔反光面改为彩色丙烯酸反光涂料饰面。

6.屋面3厚纸巾灰隔离层改为油毡隔离层。

7.屋面保温层:120(聚苯板?)保温改为挤塑板
8.空调板、楼梯、阳台及落地窗栏杆油漆:其材质,颜色明确。

宜用黑色、蓝灰色为主。

9.根据规范和建筑说明要求:本工程柱、梁与砖砌体交界处,采用0.8mm厚钢板网(宽330mm),专用保温钉,氯丁胶粘结固定防裂处理;
10.所有墙、柱面在抹灰前对基面用SN-2界面剂喷毛处理。

11.所有空调板房、阳台、卫生间、雨蓬板、厨房间均做JS防水涂料三遍直接费23.0元/㎡,卫生间2m高。

12.外墙涂料饰面:均做白色弹性拉毛涂料,外墙楼层线条为18mm宽黑色塑料条暗敷。

13.外墙保温:70厚聚苯乙烯泡沫塑料板改为挤塑板。

14.钢制进户门与钢制防盗门价格、品质差距大。

15.墙体砖规格、型号要尽量调整。

16.承台、基础、梁、埋置于土中部分的柱、剪力墙等地下结构构件均涂环氧沥青浆型涂料两边。

17.±0.000以下基础墙体1:2水泥砂抹面。

18.门窗洞口顶标高与框架梁梁底标高相差100mm以内的梁截面高度应增加。

箍筋、模板高度相应调整,砼浇筑量增加。

19.内装修图另行报批。

二、结施部分
1.考虑施工场地和进度要求:本工程砼均采用泵送商品砼,其中
垫层C10改为C15、厚150mm。

基础垫层C15级沥青砼。

承台、地梁下设置碎石150mm厚,基坑筏板垫层底增加
300mm厚碎石。

2.所有楼幢基础部位均设240×240地圈梁,梁面标高为—0.05
内配4Φ12@200。

3.本楼幢总体板设计厚度偏小(δ=100居多),且又好多板筋采
用小规格架立筋,难以保证板筋位置,是否采用双层双向筋,
钢筋规格间距以大者为准。

4.所有填充墙墙体构造柱设置:楼梯间的四角,外墙四角,不规
则平面转角处,一字墙端部,丁字墙转角处,门窗洞口大于
2.1m时,十字墙,自由端,外墙悬挑梁上砌体的端部,窗边
的填充墙墙长度≥2m时,外墙的阳角处无柱时,门窗洞口宽
度≥3m时,填充墙净宽大于5m时设置构造柱,4Φ12,箍筋
Φ6@250,上下端适当加密@100。

5.填充墙高度>4m时,所有门窗上皮,120墙>3时均设置一
道与柱连接的通长圈梁。

,圈梁200高×墙宽4Φ12、箍筋Φ
6@200,门窗过梁Lo≤1000的过梁配筋为2Φ12@150平箍。

6.电梯间顶层预留洞,井道剖面图及平面图,预埋件埋置部位的
砼圈梁层高间隔距离,应仔细查看。

7.因商品砼的流动性大,不同强度的砼界面很难分清。

为了加快
工程进度和质量梁、板、柱能一次性浇筑,建议1~4层梁、
板和墙砼统一为C40。

地下室统一为C40P6抗渗砼。

附属工程
1、室外排水管材质必须能够承受的住路面动力荷载的压力,
室外排水沟材料须按车辆通行状况决定其材质。

2、砼路面基础塘渣厚度必须≥500mm,垫层必须设置
200mm厚碎石。

以上各项如能全面更改的话,可以给老板提高相当可观的经济效益。

这是本人二十多年实践、积累的经验之谈。
