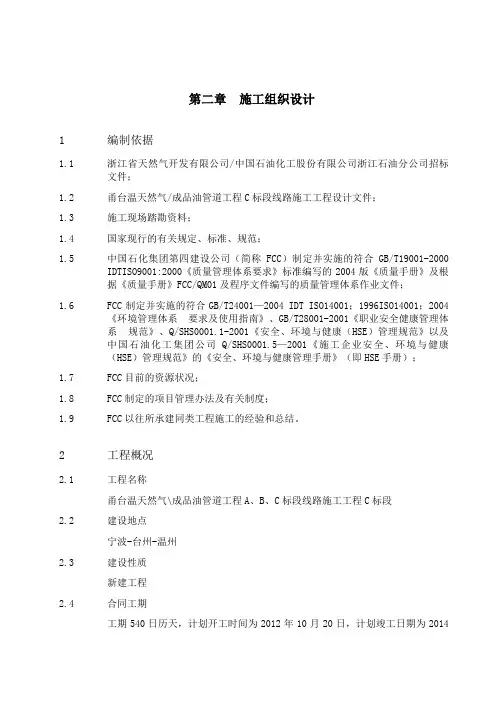

第二章施工组织设计1 编制依据1.1浙江省天然气开发有限公司/中国石油化工股份有限公司浙江石油分公司招标文件；1.2甬台温天然气/成品油管道工程C标段线路施工工程设计文件；1.3施工现场踏勘资料；1.4国家现行的有关规定、标准、规范；1.5中国石化集团第四建设公司（简称FCC）制定并实施的符合GB/T19001-2000IDTISO9001:2000《质量管理体系要求》标准编写的2004版《质量手册》及根据《质量手册》FCC/QM01及程序文件编写的质量管理体系作业文件；1.6FCC制定并实施的符合GB/T24001—2004 IDT ISO14001；1996ISO14001；2004《环境管理体系要求及使用指南》、GB/T28001-2001《职业安全健康管理体系规范》、Q/SHS0001.1-2001《安全、环境与健康（HSE）管理规范》以及中国石油化工集团公司Q/SHS0001.5—2001《施工企业安全、环境与健康（HSE）管理规范》的《安全、环境与健康管理手册》（即HSE手册）；1.7FCC目前的资源状况；1.8FCC制定的项目管理办法及有关制度；1.9FCC以往所承建同类工程施工的经验和总结。
2 工程概况2.1工程名称甬台温天然气\成品油管道工程A、B、C标段线路施工工程C标段2.2建设地点宁波-台州-温州2.3建设性质新建工程2.4合同工期工期540日历天，计划开工时间为2012年10月20日，计划竣工日期为2014年4月13日，以实际开工报告时间为准2.5工程规模甬台温天然气\成品油管道工程A、B、C标段线路施工工程C标段包括三门县段线路和临海市段线路工程两部分组成，其中三门县段线路位于台州市三门县境内，自北与甬台温天然气输气管道工程干线一宁海县境内管线连接，向南与临海县境内管线连接，沿线设站场1座，为三门分输站。
管道设计压力为6.3MPa，管径Φ813mm，线路水平总长约为16.170km，一般线路(不含等级公路、大中型河流穿越)实际长度16.040km。
长输天然气管道施工组织设计方案(技术标)
施工组织设计中油通威工程建设有限公司池晓杰第一章工程概况1.1工程名称长庆油田输气管道二标段管道支线工程；1.2工程概况长庆油输气管道第二标段支线长24KM，管线设计压力为10MPA，工期为120天，主材由建设单位供给，钢管为D528MM螺旋防腐钢管，工程设计要求管道埋设深度为2000MM（除特殊地段），弯头三通共四处，分别为：三通与已竣工的主干线连接，支线8KM处120°弯头一个，14KM处120°弯头一个，20KM处向南90°弯头一个，末端接头至气站墙预留管端口海拔高度608M，末端高度656M；管道从环县五台镇张庄村水塔北侧50M处自东向西走向，管道铺设为丘陵黄土坡地带，8KM处普坚石400M，靠第一个弯200M处有一排洪沟，深5M，宽20M，管线16KM处跨越张庄河一处，流向从北向南，河道宽度50M，河水流量每秒1M，河道属鹅卵石粗地段，极易塌方，设计要求管道埋深较平地设计加深1M，管道靠村耕地200M 长度（见示意图一）1.3主要工程量(1) 测量放线；(2) 扫线布管；(3) 管线组对焊接；(4) 管沟开挖回填；(5) 防腐补口、补伤；(6) 管线试压测径；(7) 跨越排洪沟1处(8) 跨越河流1处，注：增加工作量另计1.4工程地点环县王台镇张庄村1.5工程性质新建1.6建设单位中油通威工程建设有限公司1.7工程期限计划开工日期为2014年8月1日，计划机械及焊接完成日期为2014年12月15日，具备投产日期计划为：2014年12月20日；第二章编制依据设计文件资料、施工现场踏勘资料、有关定额文件、国家现行的法令、法规、地区行业颁布发的安全、消防、环保、文物等管理规定；2.1遵循的主要标准规范（1）《输气管道工程设计规范》GB 50251-2003（2）《城镇燃气管道工程施工及验收规范》GB 50369-2006（3）《石油天然气钢管无损检测》SY/T 4109-2005（4）《石油天然气工程设计防火规范》GB 50183-2004（5）《钢质管道焊接及验收》SY /T4103-2006（6）《管道干线标记设置技术规定》SY/T且6064 –2011（7）《埋地钢制管道阴极保护技术规范》GB/T21448-2008（8）《油气长输管道工程施工及验收规范》GB50369-2006（9）《石油天然气钢质管道无损检测》SY/T4109-2005（10）《石油天然气金属管道焊接工艺评定》SY/T 0452-2002（11）《埋地钢质管道聚乙烯防腐层技术标准》SY/T0413—2002(12)《涂装前钢材表面锈蚀等级和除锈等级》GB 8923-88（注：具体的规范标准依照设计院的设计要求来定）第三章周边环境3.1工程所在村庄及周边村镇(1) 经过村镇名称：环县王台镇张庄村(2) 环县位于甘肃省东部。
长输管线水工保护技术方案施工组织设计
水工保护工程投标文件（技术标）投标人：北京燕华工程建设有限公司（盖单位章）法定代表人或其委托代理人：（签字）2014年月日目录第一章、编制依据 (5)第二章施工组织设计主要内容 (5)1、工程概况 (5)1.1工程内容 (5)1.2地质情况 (6)1.3主要工程量 (6)1.4、工程特点及施工要求 (7)2、施工布署 (7)2.1、施工部署指导思想 (7)2.2、施工管理体系 (7)3、工程施工技术方案 (10)3.1基槽开挖 (10)3.3砂浆搅拌 (10)3.4、钢筋工程 (11)3.5模板工程 (12)3.6水工保护砌筑形式 (14)4、施工准备 (15)4.1、技术准备 (15)4.2、现场准备 (16)4.3、劳动力、材料准备 (17)4.4、施工机械设备准备 (17)5、施工总进度计划 (17)5.1、施工进度计划管理流程图 (17)5.2工程进度保证措施 (19)6、资源配备计划 (20)6.1、主要施工机械设备的选用 (20)6.2、劳动力投入计划 (21)7、质量保证措施及HSE管理措施 (21)7.1质量保证体系 (22)7.1.1质量方针 (22)7.1.2质量目标 (22)7.1.3质量控制机构 (22)7.1.4质量责任 (22)7.1.5质量检测及控制程序 (24)7.1.6质量控制要素 (25)7.1.7质量监督与检查 (26)7.1.8 现场文明施工 (27)7.2、HSE管理体系 (32)7.2.1 HSE管理方针 (32)7.2.2 HSE管理目标 (32)7.2.3 HSE管理机构 (32)7.2.4 HSE责任制 (33)7.2.5 施工人员健康保证措施 (35)7.2.6 重点工程施工安全措施 (36)7.2.7 环境保护措施 (36)8、工期保证措施 (37)8.1计划控制 (37)8.2合同控制 (39)8.3现场控制 (39)8.4施工调度控制 (40)8.5 工期保证的经济措施 (42)9、冬雨季及其他特殊天气情况下的施工措施 (42)9.1雨季措施 (42)9.2暴雨来临前的措施 (42)9.3防风雨措施： (43)9.4防暴雨措施 (43)10、材料、设备的接、保、检、运措施 (44)11、降低成本措施 (45)12、信息及文控管理措施 (47)13、主要技术经济指标 (50)13.1 工期履约率 (51)13.2 劳动生产率 (51)13.3 质量优良率 (51)13.4 安全生产 (51)13.5 机械装备率 (51)13.6 降低成本指标 (51)14、施工平面布置图 (51)15、应急预案及风险控制 (52)15.1应急措施 (52)15.2重大火灾、施工伤亡事故的应急处理 (53)15.3应急计划交底 (56)15.4应急设施 (56)15.5施工期间的危害辨识及风险控制 (56)16招标人特别关注的问题的回答及合理化建议 (59)第一章、编制依据1、天然气输气管道工程水工保护工程招标文件2、由业主提供的该工程的施工图与相关图集。
天然气长输管道建设工程施工组织设计
1．管道施工方案1.1简述长输管道建设工程是由首站、末站以及与它们相连接的管道组成，是一个庞大复杂的系统工程。
各施工工序当中，对于几个重要环节要严加控制，即管道的防腐质量、管道的焊接质量、管道的埋深质量和耐压试验质量，这几个环节控制好了，整个工程质量才有保证。
长输管道施工必将要遇到许多无法预料的难点和障碍，因此施工方案和程序要结合具体现场实际，重点突出科学性和针对性，保证上道工序与下道工序的合理衔接和质量支持。
1.2一般工序流程图施工平面图1.3主要施工工序说明1.3.1 测量放线详见1.2测量放线施工方案。
1.3.2 施工作业带开拓施工作业带宽度以测量放线出的作业带边界白灰线为准，原则上不得超出，特殊情况需要加宽，必须事先与业主商定许可后进行。
清理和平整施工作业带时，要先将原线路桩平移至管线作业带边界外，施工时注意保护线路桩，如果损坏要立即补桩。
施工作业带清理时，尽量减少农田、果园、林木地段的占地，减轻对地表植被和原状土破坏。
1.3.3 管材检验与运输A、防腐管和管件装运前，必须会同业主、监理一起逐根检查验收防腐管和管件的数量和质量。
验收内容和管端检查项目按照SY 0401-98《长输管道线路工程施工及验收规范》中具体规定进行。
B、管子装卸使用专用吊具，装卸时轻吊轻放，严禁摔、撞、磕、碰。
装卸过程中要保护好管口，不得使管口产生较大变形和损伤。
C、装卸过程中，要避开高压电力线、通讯线和其它高空设施，确保施工安全。
所有施工机具和设备的任何部位与架空电力线路的安全距离要符合下表规定。
堆放，堆管高度不超过两层。
底层防腐管两端要垫枕木或砂袋，垫起高度为200mm以上，管垛两侧设置木楔，以防滚管。
E、作业带卸管时，管堆间距要和相应管段长度一致。
底层防腐管两端必须垫土堆或砂袋，并且管子两端必须戴有管帽。
为保证管垛稳定，最下层防腐管要用木楔挤紧。
F、防腐管装运应按照施工计划进行，每车应装运指定规格等级的同一种管子。
天然气输气管线工程施工方案(长输管线)
xx-xx天然气输气管线工程施工方案编制：审核：批准：xx公司20xx年8月6日目录1.工程概况 (2)2.编制依据 (2)3.施工工期计划 (3)4.人员配备 (4)5.施工方法 (5)5.1一般地段管道施工方法 (5)5.2水田段管线施工方法 (32)5.3小型河流沟渠施工方法 (20)5.4鱼塘穿越施工方法 (22)5.5人口密集地段管道施工方法 (25)5.6陡峭地形管线施工方法 (30)5.7高压线附近施工方法 (33)5.8公路大开挖穿越方法 (38)5.9公路、铁路顶管穿越方法 (41)5.10弯管弯制方法 (48)5.11穿越地下管道、光（电）缆施工方法 (50)5.12管道补口、补伤施工方法 (53)5.13阴极保护施工方法 (55)5.14石方段爆破施工方法 (57)5.15清管、测径、试压方法 (64)5.16阀室土建、工艺施工方法 (76)5.17水工保护施工方法 (88)5.18雨季施工措施 (90)5.19防腐管安全及防腐层保护措施 (91)5.20管线下沟施工技术措施 (93)6.项目质量、职业健康安全与环境（QHSE）管理 (95)6.1项目QHSE方针 (93)6.2项目QHSE目标 (93)6.3项目组织机构 (93)6.4质量责任 (94)6.8质量检测及控制程序 (97)6.7质量保证措施 (103)6.9保护生态环境及农田水利设施措施 (108)6.10管道焊接一次合格率保证措施 (112)6.11台风预案 (115)6.12水土保持措施 (116)1.工程概况工程名称：xx省天然气管网xx～xx输气管线线路第八标段建设规模：本工程为xx～xx输气管线线路第八标段：工程内容主要包括线路工程48.1Km以及xx分输站及配套工程。
工程线路共分为两段。
第一段：xx~xx，第二段：xx~xx湖湖口。
第一段xx~xx起点为xx市xx首站，终点为xx分输站。
管线全长48.1km，管径采用Ø508mm，管线途径区域基本为丘陵、低山地貌，全线村庄比较密集，与本工程交叉的的道路（铁路、高速公路、高等级公路）较多，全线主要依托国道108和xx~济南的双瑞线。
天然气长输管线施工方案
一、编制依据1.1.大牛地气田D23-D47井区产能建设地面工程(一期)3#标段施工图纸和招标文件1.2.招标答疑会有关问题答复意见1.3.国家现行有关法律、法规、标准、规范等文件1.《中华人民共和国建筑法》1998年3月1日实行2.《中华人民共和国合同法》1999年10月1日实行3.《建筑工程质量管理条例》2000年1月实行4.《建筑业企业资质管理规定》2001年7月实行5.《建筑工程施工现场管理规定》1992年1号6.《输气管道工程设计规范》GB50251-20037.《石油天然气管道穿越工程施工及验收规范》SY/T4079-958.《输油输气管道线路工程施工及验收规范》（SY0401－98）9.《石油天然气站内工艺管道工程施工及验收规范》（SY0402－2000）10.《现场设备、工业管道焊接工程施工及验收规范》（SY0402－2000）11.《长输管道阴极保护施工及验收规范》（SYJ4006－90）12.《地埋钢质管道聚乙烯防腐层技术标准》（SY/T0413－2002）13.《钢质管道熔结环扭送粉末外涂层技术标准》（SY/0315－97）14.《石油天然气管道穿越工程及验收规范》（SY/T4097－95）15.《铁路混凝土和砌体工程施工及验收规范》（TB101210－97）16.《石油天然气工业输送钢管交货技术条件第一部分：A级钢管》GB/T9711.1-199717.《石油天然气工业输送钢管交货技术条件第二部分：B级钢管》GB/T9711.1-199918.《油气田地面管道及设备涂色标准》（SY0043－96）19.《管道工程施工环境暂行规定》（中管工字［2000］第179号）20.《阀门的检测与安装规范》（SY/T4102－95）21.《碳钢焊条》GB/T5117－1995）22.《低合金焊条》（GB/T5118－1995）23.《钢制管道及验收规范》SY/T4103－1995）24.《天然气管道试运投产规范》（SY/T6233－1996）25.《石油天然气管道保护条例》26.《钢制弯管》SY5257-9027.《钢熔化焊对接接头射线照相和质量分级》GB/T3323－8728.《钢焊缝手工超声波探伤方法和探伤结果分级》GB511345－8929.《涂装前钢材表面预处理规范》SY/T0407-9730.《涂装前钢材表面腐蚀等级和除锈等级》GB8923-9731.《气田井场设备与管道安装工程施工及验收规范》GB50205-200132.《工业设备及管道绝热工程施工及验收规范》GBJ126-8933.《建筑给水排水及采暖暖施工质量验收规范》GB50242-200234.《埋地钢质管道外防腐层和保温层现场补口补伤施工及验收规范》SY4058-9335.《管道干线标记设置技术规定》SY/T6064-9436.《地基与基础工程施工及验收规范》GBJ202-8337.《砖石工程施工及验收规范》GBJ203-8338.《混凝土结构工程施工及验收规范》GB5024-9239.《建筑防腐工程施工及验收规范》GB50212-9140.《工业自动化仪表工程施工及验收规范》GBJ93-8641.《电气设备工程施工及交接试验规范》GB500150-9142.《电缆线路施工及验收规范》GB500168-9243.《接地装置施工及验收规范》GB500169-9244.《低压电气施工及验收规范》GB500254-9645.《爆炸和火灾危险环境电气装置施工及验收规范》GB500275-9646.《1KV以下配线施工及验收规范》GB500258-9647.《电气照明装置施工及验收规范》GB500259-9648.《钢结构工程施工质量验收规范》GB50205-200149.《建筑机械使用安全技术规程》JGJ33-8650.《施工现场临时用电安全技术规程》JGJ46-8851.《核心网用光缆-层绞式通信用室外电缆》YD/T901-200152.《光缆接头盒》YD/T814-199653.《光缆终端盒》YD/T925-199754.《输油(气)管道同沟敷设光缆(硅芯管)设计、施工及验收规范》SY/T4108－20051.4.本单位有关质量、安全、环保体系文件等1.《质量保证手册》及体系文件2000版2.《压力管道质量保证手册》及体系文件Q/HNYJG2-19993.《职业安全卫生管理手册》及体系文件HNYJ/OSHB-20001.5.本单位多年积累的类似工程技术资料，经验数据及各专业施工能力二、工程简介工程名称：大牛地气田D23-D47井区产能建设地面工程(一期)2#标段工程范围：自E1集气站(含E1集气站)经E2集气站(含E2集气站)至E3集气站DN250集气干线进站口围墙外5米处ф273×6.3集气干线约18.6Km、另含同沟光缆施工,不含光端设备。
PE天然气管线工程技术标施工组织设计
1
7
牺牲阳极、测试桩
组
2
8
PE定向穿越
米
357
9
警示带
米
2290
二、工程特点：
工程沿线状况
本次工程从久隆路同庐山中交壤处的原有阀门，经沈陈桥河流，沿久隆路至南溪路，并穿越南溪路和久隆路（管径变de200），转至南溪路东侧，到儒浜路，大开挖并加套过儒浜路，并沿儒浜路（XX高雅玻璃厂围墙）至苏嘉杭高速公路，定向穿越高速公路至XX公路。
认真组织施工前图纸会审，参与设计交底，勘探施工现场，摸清必要的地下管线资料，组织施工前技术、质量、安全及文明施工等交底工作，编制施工组织设计。
预备设备、材料，进行各类性能检测，确保施工设备性能良好，并落实材料利用计划。
踊跃开展施工前期配合协调工作，办理相应动工手续。
选择沿途空地，设置器材临时堆放点。
管道下沟后，进行分段压填。对地下水位高、土壤渗透系数大的地段，部份管道采用袋装土在管沟内分段压填，待接头处补口、补伤完成后，再完全回填。在这段时刻内，预备好足够的抽水装置，排除管沟内的积水；
在管道敷设管顶上方400mm铺设警示带。
防腐管吊装、运输时均要采取办法,保护好防腐层，现场堆放点要平缓，地表要避免石块等硬质物体。双侧设有防滚支撑，避免管道转动伤人。
工程名称：
XX路-XX路天然气管线工程
工程地址：
江苏省XX市XX路-XX路
设计压力：
主要工作量：
序号
项目名称
单位
数量
备注
1
钢管铺设，套管φ325*7
米
74
大开挖加套管
2
塑料管道铺设，de315
米
690
3
塑料管道铺设，de200
XX天然气长输管线EPC项目第X标段技术标第5册六～十一章
XX天然气长输管线EPC项目第X标段技术标第5册六～
十一章
第六章：管道设计
这一章主要包括管道的设计原则、设计参数、设计工艺和设计计算等
内容。
其中涉及到的设计参数包括管道的内外径、壁厚、钢材的性能要求等。
设计工艺方面包括焊接、热处理、无损检测等工艺要求。
设计计算方
面包括管道的受压计算、弯管设计、支吊架设计等。
第七章：管道材料
这一章主要介绍管道材料的选择和要求。
包括钢材、防腐涂料、焊接
材料等的选择和性能要求，以及管道材料的质量控制要求。
第八章：线路布置
这一章主要介绍管道线路的布置原则和布置方式，包括提供的布置图
和布置方案等。
还包括交叉、并线和拐弯的设计要求。
第九章：施工准备
这一章主要介绍施工前的准备工作，包括对施工现场（包括工地和临
时设施）的布置和准备、施工机械设备的准备、施工人员的培训和安全教
育等。
第十章：施工工艺
这一章主要介绍管道施工的工艺流程和方法，包括开挖、焊接、试压、防腐等工艺要求和措施。
还包括对关键施工工艺的控制和监督要求。
第十一章：质量控制和安全管理
这一章主要介绍管道施工过程中的质量控制和安全管理措施。
包括质量控制的监督和检查要求、工程质量文件的管理要求，以及对工作现场安全管理和环境保护的要求和措施。
以上是对第6至第11章的简要介绍，这些章节主要涉及到管道的设计、材料、施工准备、施工工艺、质量控制和安全管理等方面的内容。
详细内容请查阅相关技术标书。
天然气长输管道施工组织方案
鄂东煤层气田地面建设工程然气管道改线工程施工组织设计（方案）*****目录：（一）工程基本概况1.编制依据2.工程概况2.1工程说明2.2主要工程量3施工部署3.1施工组织机构3.2具体人员安排3.3职责与权限3.4施工任务划分3.5 工程项目划分3.6 施工进度计划3.7资金需用计划3.8 主要施工机械、器具投入3.9劳动力投入计划安排表（二）管线敷设焊接１．施工准备２．施工程序３．施工方法及施工技术措施3.1．测量放线3.2管道拉运摆放3.3管道组对3.4管道焊接3.5管线补口、补伤3.6管线下沟回填3.7管道吹扫、试压措施3.8施工资料的管理4.焊接通病原因及防治5.质量保证措施（三）安全文明施工（一）工程基本概况1.编制依据1.1*****给*****关于工程的施工图。
依据我公司现有的人力、物力、财力及机械设备装备情况。
依据施工现场的实际情况。
1.2施工执行的技术标准。
《输气管道工程设计规》GB50251-2003《输送流体用无缝钢管》GB-T8163-2008《钢质管道外腐蚀控制规》GB/T21447-2008《埋地钢质管道聚乙烯防腐层》GB/T4054-2003《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923《油气长输管道工程施工及验收规》GB50369-2006《石油天然气金属管道焊接工艺评定》SY/T0452-2002《钢质管道焊接及验收》SY/T0453-2006《石油天然气钢质管道无损检测》SY/T4109-20052.工程概况2.1工程说明工程概况本工程供气管道径Φ159*6，设计压力6.3MPa。
起点位于的终点，线路全长约0km。
3.施工部署3.1施工组织机构3.2具本人员安排项目经理：技术负责人：安全负责人：质量负责人：材料供应负责人：后勤供应负责人：施工现场负责人：3.3职责与权限3.3.1项目经理：负责工程的全面施工管理，是项目施工的总指挥，是质量管理、安全生产、组织协调、施工总部署、决策的第一责任人。
天然气管道工程技术标
XXXXXX有限公司天然气调压柜项目技术标书投标单位： XXXXXX有限公司（盖单位章）投标代理人： XXXXXX投标日期：2019年 09 月 02 日XXXXXX有限公司天然气调压柜项目商务标书投标单位： XXXXXX有限公司（盖单位章）投标代理人： XXXXXX投标日期：2019年 09 月 02 日XXXXXX有限公司天然气调压柜项目技术标编制：季国文审核：盛宏XXXXXX有限公司2019.08.31目录一、工程概况二、工程施工的组织管理及质保体系三、施工内容四、施工准备五、主要的施工方法六、施工质量保证措施七、安全文明、减少扰民降低噪间及环境污染，保护生态环境八、施工现场管理人员表九、施工机械明细及进退场计划表十、试压方案十一、吹扫方案施工方案一、工程概况1、工程简介：本工程为XXXXXX有限公司天然气调压柜项目,因生产、生活需要,新建一套天然气利用装置,主要用于锅炉和食堂用，相关装置有:燃气调压柜（箱）、燃气阀门、埋地PE管、架空无缝钢管、报警装置、强排风系统等安装。
2、工程特点：（1）设计压力：（锅炉用）调压柜前为0.4MPa，工作压力0.35-0.4MPa;（锅炉用）调压柜后为50Kpa，工作压力30KPa；（食堂）调压箱前为0.4MPa，工作压力0.35-0.4MPa;（食堂）调压箱后为5Kpa，工作压力3KPa。
（2）架空管道：无缝钢管采用GB/T8163-2008，20#钢管，埋地管道：PE管采用聚乙烯管（PE80 SDR11系列）。
（3）阀门全部采用燃气专用球阀，电磁阀采用防爆型。
（4）调压计量箱入口管道部分采用埋地敷设，埋地深度0.9米，过路处加设套管。
（5）钢管焊接采用氩弧焊、PE管：D＞90采用热熔连接，D≤90采用电熔连接。
（6）防雷、接地、接零和防静电：建筑物四周设置静电接地网，设备均需接地，金属管道法兰处采用跨接线连接，并可靠接地，接地电阻不大于10Ω，（跨接采用断面不少于6mm2的铜丝跨接）。
天然气长输管线施工组织设计-实用版
目录第一章编制依据 (3)第二章工程概况 (4)第三章施工部署 (5)1.项目组织机构 (6)2.各部门职责及任务划分 (6)3.资源配置 (9)第四章工程施工方案 (13)1.一般地段施工方案 (13)2.沙漠地区施工措施 (31)3.施工便道、堆管场修建施工措施 (34)4.开挖穿越公路施工方案 (35)5.顶管穿越公路施工方案 (37)6.现场冷弯管加工技术措施 (46)7.管道补口、防腐层保护施工措施 (48)8.阀室施工方案 (50)9.地貌恢复和护坡护岸施工措施 (56)10.清管、试压、扫描措施 (59)11.三桩埋设施工措施 (68)12.与地下管道、光（电）缆并行及交叉的协调配合措施与施工方案 (68)第五章施工准备工作 (70)1.技术准备 (70)2.物资准备 (71)3.施工人员及设备准备 (71)4.现场准备 (72)5.管理文件及资料 (72)第六章施工进度计划 (72)第七章质量保证措施及HSE管理措施 (72)1.质量保证措施 (74)2.HSE管理措施 (94)第八章工期保证措施 (114)1.进度控制 (114)2.合同控制 (115)3.现场控制 (116)4.施工调度控制 (117)第九章冬雨季施工措施 (117)1.冬季施工措施 (117)2.雨季施工措施 (118)第十章材料、设备的接、保、检、运措施 (119)1.物资供应管理 (119)2.材料设备保、检、运措施 (122)第十一章降低成本措施 (123)1.文件控制管理措施 (123)2.竣工资料的编制计划 (125)附表1：施工进度计划表 (129)第一章编制依据(一)、适用范围本施工组织设计仅适用于长庆气田-乌海-临河天然气输气管道工程第一标段。
(二)、编制依据1、招标所配发的施工图及相关文件；2、GB50251-2003《输气管道工程设计规范》；3、《原油和天然气输送管道穿跨越工程设计规范穿越工程》4、GB/T9711.2-1999《石油天然气工业输送钢管交货技术条件第2部分：B级钢管》；《关于处理石油管道和天然气管道与公路相互关系的若干规定》（（试行）（78）公交路字698号，（78）油化管道字452号）5、SY/T4097-95《石油天然气管道穿越工程施工及验收规范》；6、SY0470-2000《石油天然气管道跨越工程施工及验收规范》；7、SY0401-98《输油输气管道线路工程施工及验收规范》；8、SY/T0325-2001《钢质管道穿越铁路和公路推荐做法》；9、SY/T6064-94《管道干线标记设置技术规定》；10、SY4056-93《石油天然气钢制管道对接焊缝射线照相及质量分级》；11、SY4065-93《石油天然气钢制管道对接焊缝超声波探伤及质量分级》；12、SY/T4103-1995《钢制管道焊接及验收规范》；13、SY/T4071-93《管道下向焊工艺规程》；14、SY4052-92《油气管道焊接工艺评定方法》；15、SY/T5257-2004《油气输送用钢制弯管》；16、《油气田地面建设工程竣工验收手册》（上、下册）有关规定及国家和行业现行质量验收标准；17、《中华人民共和国环境保护法》；18、《中华人民共和国安全生产法》；19、GB/T19002-ISO9000《质量体系、生产、安装和服务的质量保证模式》和我公司质量体系程序文件和相关标准；20、有关国家、行业及地方颁发的现行的标准规范。
长输燃气管道技术标书
-----段管线工程施工（技术标）投标人：xxxxxxxxxx法定代表人或其委托代理人:xxxxxxx20xx年xx 月xx 日目录一、资格审查材料 (1)（一）、投标人基本情况表 (1)1.1、企业营业执照（三证合一）副本 (2)1.2、企业资质证书副本 (3)1.3、安全生产许可证副本 (6)1.4、环境管理体系认证证书 (7)1.5、职业健康安全管理体系认证证书 (8)1.6、质量管理体系认证证书 (9)1.7、特种设备安装改造维修许可证（锅炉） (10)1.8、特种设备安装改造维修许可证（压力管道） (11)1.9、特种设备安装改造维修许可证（起重机械） (12)1.10、特种设备安装改造维修许可证（压力容器） (13)1.11、特种设备安装改造维修许可证（球罐） (14)1.12、对外承包工程经营资格证书 (15)1.13、承装（修、试）电力设施许可证 (16)1.14、守合同重信用证书 (17)1.15、文明诚信示范企业 (17)（二）、已完成的类似项目情况表 (18)（三）、其他资格审查材料：按照招标文件要求逐项列出，格式自定。
(19)3.1、近5年完成的类似项目情况表 (19)3.2、正在施工的和新承接的项目情况表 (28)二、项目管理机构配备 (32)（一）、项目管理机构配备情况表 (32)（二）、项目经理简历表 (34)（三）、其他主要人员（项目技术负责人、项目安全负责人及各专业人员：施工员、质量员、安全员、材料员、资料员、造价员等）简历表 (50)3.1、技术负责人身份证、职称证、学历证 (51)3.2、项目安全负责人施工简历表 (53)3.3、施工员简历表 (56)3.4、质量员简历表 (58)3.5、安全员简历表 (60)3.6、材料员简历表 (62)3.7、资料员简历表 (64)3.8、造价员简历表 (67)（四）、其他辅助说明材料 (70)三、技术、商务条款响应偏离表 (71)四、施工组织设计 (72)（一）、编制依据 (72)1.1、文件依据 (72)1.2、项目相关的工程建设标准强制性条文 (72)1.3、材料执行标准 (73)1.4、施工验收规范 (73)（二）、工程概况 (73)2.1、线路子项划分 (74)2.2、本段线路走向 (74)2.3、单出图穿越工程 (74)（三）、沿线自然概况 (75)3.1、场地工程地质条件 (75)3.2、场地地基条件综合评价 (78)（四）、施工部署 (79)4.1 工程施工目标 (79)4.2、项目管理组织机构 (80)4.3、施工技术准备 (85)4.4、施工流水段划分 (86)4.5、场地设置 (88)4.6、施工阶段划分 (91)（五）、主要施工方法 (91)5.1、一般地段管道施工方案 (91)5.2、顶管穿越公路施工方案 (129)5.3、定向钻敷设管道施工方案 (143)5.4、大开挖穿越河流施工方案 (151)5.5、大开挖穿越公路施工方案 (154)5.6、线路清管测径、试压施工方案 (159)5.7、防腐层保护方案 (167)5.8、水工保护和水土保持施工方案 (171)5.9、阴极保护施工方案 (177)5.10、线路光缆敷设方案 (186)5.11、冷弯管制作安装方案 (188)5.12、管道干燥与氮气置换方案 (192)5.13、征地协调方案 (198)5.14、冬季施工措施 (201)5.15、雨季施工措施 (204)（六）、拟投入的主要物资计划 (208)（七）、拟投入的主要机械设备计划 (209)7.1、主要机具投入计划 (209)7.2、主要检测、测量仪器投入计划 (212)（八）、劳动力安排计划 (213)8.1、管理人员动员 (214)8.2、总体劳动力安排 (214)8.3、对劳动力的管理 (215)8.4、劳务人员工资管理保障 (216)8.5、春节、农忙季节等特殊时段的劳动力保证措施 (216)（九）、确保工程质量的技术组织措施 (217)9.1、质量方针 (217)9.2、质量目标 (217)9.3、质量控制机构 (217)9.4、质量责任 (218)9.5、质量检测及控制依据 (221)9.6、质量控制要素 (227)9.7、质量监督与检查 (228)（十）、确保安全生产的技术组织措施 (229)10.1、HSE管理方针 (229)10.2、HSE管理目标 (229)10.3、健康、安全与环境承诺 (229)10.4、HSE管理机构 (230)10.5、HSE责任制 (231)10.6、施工人员健康保证措施 (232)10.7、主要工种及重点工程施工安全措施 (233)10.8、 HSE危害识别、风险评价及控制措施 (249)（十一）、确保工期的技术组织措施 (260)11.1、编制依据 (260)11.2、施工网络节点控制计划表 (260)11.3、施工进度计划横道图 (261)11.4、工期目标 (271)11.5、工期保证措施及征地组织管理 (271)11.6、合同控制 (272)11.7、现场控制 (273)11.8、施工调度控制 (274)（十二）、确保文明施工的技术组织措施 (274)12.1、现场文明施工要求： (274)12.2、现场文明施工组织 (274)12.3、文明施工措施 (275)（十三）、确保环境保护的技术组织措施 (276)13.1、施工中的环境保护措施 (276)13.2、水土保持措施 (280)13.3、泥浆处理措施 (281)（十四）、施工重难点及对策 (283)（十五）、应急预案 (285)15.1、成立项目安全施工应急救援机构 (285)15.2、制定现场安全施工应急预案管理职责 (285)15.3、应急反应预案 (286)15.4、事故报告 (287)15.5、应急联络通信 (288)15.6、应急线路 (288)五、附表 (290)（一）、拟投入的主要施工机械设备表 (290)1.1、主要机械设备投入表 (290)1.1、主要检测、测量仪器投入表 (293)（二）、劳动力计划表 (294)（三）、计划开工竣工日期和施工进度图 (295)3.1、施工网络节点控制计划表 (295)3.2、各施工阶段网络计划图 (296)（四）、施工总平面图 (306)4.1、施工总平面布置图 (306)4.2、办公室及生活区详图 (307)（五）、临时用地表 (308)四、施工组织设计（一）、编制依据1.1、文件依据xxxxx段项目XXXXX段管线工程项目招标文件；xxxxx段项目XXXXX段管线项目招标图纸。
某燃气管道工程施工组织设计技术标【范本模板】
目录第一章综合说明第二章施工现场平面布置第三章项目管理班子主要管理人员第四章劳动力计划第五章施工进度计划第六章施工进度施工工期保证措施第七章主要施工机械设备第八章施工排水和防止沉降措施第九章地下管线、地上设施、周围建筑物保护措施第十章采用新技术、新工艺、专利技术第十一章主要施工方法或方案和施工措施第十二章主要质量保证措施第十三章各工序的协调措施第十四章冬季施工措施第十五章施工安全保证措施第十六章现场文明施工及环境保护措施第十七章施工现场维护措施第十八章工程交验后服务措施附录（1）拟投入的主要施工机械设备表（2）劳动力计划表（3）计划开、竣工日期和施工进度网络图（4）施工总平面图（5）临时用地表第一章综合说明1.1 工程概况某镇、某口镇、咸水沽镇天然气管线切改工程分为三段分别是：津南区辛庄示范镇安居区45km次高压天然气管线局部切改工程，工程地点位于津沽公路以南、机场南延线以西地域.切改管道全长658米，管径:DN500；津南区北闸口镇新老45km错误!高压天然气管线切改工程，工程地点位于津岐公路（大沽排污河-塘津高速）以东。
工程管道起点在大沽排污河现状45km次高压天然气管线处，终点止于塘津高速以北的现状45km次高压天然气管线处，切改管道：新45km 全长2.97公里，管径DN400；老45km全长4.18公里，管径DN500。
津南区咸水沽镇45km次高压天然气管线局部切改工程，工程地点位于津岐公路以东、体育场路以南、南环线以北、东侧毗邻普明里居住区.全长916米,管径：DN500。
1.2 编制依据1。
2.1 招标文件天津市燃气集团有限公司津南区辛庄镇、北闸口镇、咸水沽镇天然气管线切改工程施工招标文件（编号:12112009124011）1.2.2 施工图天津市煤气工程设计院设计的津南区辛庄镇、北闸口镇、咸水沽镇天然气管线切改工程施工图纸1。
2。
3 执行标准及规范（1）《城镇燃气输配工程施工及验收规范》（CJJ33-2005）(2）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923）(3）《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）(4）《钢管环缝熔化焊对接接头射线透照工艺和质量分级》（GB12605）（5)《钢制焊接燃气管道施工技术要求》（Q/MYJ01—2005）1.3 主要经济技术指标1。
燃气长输管道施工组织设计
技术标目录1、工程概况及编制依据工程概况：项目名称：呼和浩特—张家口—延庆输气管道工程（内蒙古段）旗下营—集宁段输气管道工程的施工第三标段。
建设单位：内蒙古西部天然气股份有限公司建设地点：内蒙古自治区乌兰察布市境内资金来源：企业自筹招标范围：Φ660管道约27km，从4#阀室（4#阀室下游100m）到5#阀室（含5#阀室及下游100米）的线路、阀室施工。
工期：2016年5月15日开工，2016年12月10日，共210天。
编制依据：施工组织设计的主要编制依据施工组织设计是以招标文件、合同格式及条款、设计图纸为主要编制依据。
在编制过程中要遵循国家、行业、地方的有关规范、标准、规程和图集。
施工技术规范及验收标准该标准参照招标文件及设计文件所列出的规范、标准、规程和我公司内部质量、环境、职业健康安全管理手册所列举。
在施工期间，如国家有新规范、法规颁布，应以其为准。
《输气管道工程设计规范》GB50251-2015《输气长输管道工程施工及验收规范》GB50369-2014《输气输送管道穿越工程设计规范》GB50423-2013《输气输送管道穿越工程施工规范》GB50424-2015《输气输送管道线路工程抗震技术规范》GB50470-2008《石油天然气金属管道焊接工艺评定》SY/T0452-2012《钢质管道焊接及验收规范》SY/T4103-2006《石油天然气钢质管道无损检测》SY/T4109-2013《顶进施工法用钢筋混凝土排水管》JC/T640-2010《管道标识、附属设施管理制度》（内蒙古西部天然气管道运行有限责任公司）《天然气输送用钢管技术规格书》SPE-0200PL01-01《输气管道工程用感应加热弯管母管技术规格书》SPE-0200PL01-02 《输气管道工程用感应加热弯管技术规格书》SPE-0200PL01-03《天然气管道工程用螺旋缝埋弧焊管热轧板卷技术规格书》SPE-0200PL01-04《天然气管道工程用直缝埋弧焊管热轧板卷技术规格书》SPE-0200PL01-05编制原则：严格执行本次施工招标书的各项要求，科学、合理地组织施工，严格兑现合同承诺，力争减少施工对道路交通的干扰。
某天然气输气管道工程施工组织设计文本
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载某天然气输气管道工程施工组织设计文本地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容昌吉州东三县天然气输气管道工程施工组织设计编制：房艳民审核：张利刚批准：赵钰庭陕西众诚建筑安装装饰工程有限公司昌吉州东三县天然气输气管道工程一标项目部二零一三年六月五日目录一、施工组织设计摘要 (1)二、编制依据 (4)三、工程总体施工部署................................................ (6)四、工程施工方案 (14)五、质量保证措施 (38)六、安全环保健康（HSE）措施................................. (47)七、工期保证措施 (78)八、材料、设备的接、保、检、运措施 (81)九、文控管理措施与竣工资料编制计划 (87)十、工程其他原则和保证措施 (91)十一、中石油建设项目交工技术文件用表格式清单 (92)十二、施工进度计划表 (105)施工组织设计第一章施工组织设计摘要1.1概述新疆昌吉州东三县天然气输气管道工程（一标段）建设地点位于阜康市市和吉木萨尔县境内。
本标段管线全长110.4公里。
管道规格主要为φ323.9×7.1mm，管线材质：L415螺旋焊管，设计压力6.3MPa。
管道外防腐涂层采用高温型3PE防腐形式，补口为无溶剂液体环氧涂料+热收缩带。
管道全线采用直埋方式敷设。
1.2工程总体施工部署1.2.1总体思路1.2.1.1管道施工的人力、物力等资源的合理配置以确保安全为第一目标。
1.2.1.2按照工程量，投入足够的人力、物力资源，满足工期的要求。
1.2.1.3根据具体的工程施工，合理分配投入的资源。
天然气管线工程施工组织设计(技术文件)(技术部)
咸宁南玻天然气次高压管线工程施工组织设计编制人：审核人：批准人：编制单位：大庆建筑安装集团有限责任公司（盖章）二一三年二月目录一、编制依据························································二、工程概况························································三、施工部署························································四、施工组织技术指导文件及技术措施··············································五、施工安全························································六、质量保证措施及、水土保持管理措施····························七、工期保证措施····················································八、施工场地治安保卫管理计划和环保措施计划·························九、降低成本措施···················································十、文控和电子档案管理措施·········································十一、工程服务承诺·················································十二、附表文件······················································（一）编制依据文件依据咸宁南玻天然气次高压管线工程建设工程施工合同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工组织设计
中油通威工程建设有限公司
池晓杰
第一章工程概况
1.1工程名称
长庆油田输气管道二标段管道支线工程;
1.2工程概况
长庆油输气管道第二标段支线长24KM, 管线设计压力为10MPA, 工期为120天, 主材由建设单位供给, 钢管为D528MM螺旋防腐钢管, 工程设计要求管道埋设深度为 MM( 除特殊地段) , 弯头三通共四处, 分别为: 三通与已竣工的主干线连接, 支线8KM处120°弯头一个, 14KM处120°弯头一个, 20KM处向南90°弯头一个, 末端接头至气站墙预留管端口海拔高度608M, 末端高度656M;
管道从环县五台镇张庄村水塔北侧50M处自东向西走向, 管道铺设为丘陵黄土坡地带, 8KM处普坚石400M, 靠第一个弯200M处有一排洪沟, 深5M, 宽20M, 管线16KM处跨越张庄河一处, 流向从北向南, 河道宽度50M, 河水流量每秒1M, 河道属鹅卵石粗地段, 极易塌方, 设计要求管道埋深较平地设计加深1M, 管道靠村耕地200M长度( 见示意图一)
1.3主要工程量
(1) 测量放线;
(2) 扫线布管;
(3) 管线组对焊接;
(4) 管沟开挖回填;
(5) 防腐补口、补伤;
(6) 管线试压测径;
(7) 跨越排洪沟1处
(8) 跨越河流1处,
注: 增加工作量另计
1.4工程地点
环县王台镇张庄村
1.5工程性质
新建
1.6建设单位
中油通威工程建设有限公司
1.7工程期限
计划开工日期为 8月1日, 计划机械及焊接完成日期为 12月15日, 具备投产日期计划为: 12月20日;
第二章编制依据
设计文件资料、施工现场踏勘资料、有关定额文件、国家现行的法令、法规、地区行业颁布发的安全、消防、环保、文物等管理规定;
2.1遵循的主要标准规范
( 1) 《输气管道工程设计规范》 GB 50251-
( 2) 《城镇燃气管道工程施工及验收规范》GB 50369-
( 3) 《石油天然气钢管无损检测》SY/T 4109-
( 4) 《石油天然气工程设计防火规范》 GB 50183-
( 5) 《钢质管道焊接及验收》 SY /T4103-
( 6) 《管道干线标记设置技术规定》SY/T且6064 –
( 7) 《埋地钢制管道阴极保护技术规范》GB/T 21448-
( 8) 《油气长输管道工程施工及验收规范》 GB50369-
( 9) 《石油天然气钢质管道无损检测》 SY/T4109-
( 10) 《石油天然气金属管道焊接工艺评定》SY/T 0452-
( 11) 《埋地钢质管道聚乙烯防腐层技术标准》SY/T0413—
(12)《涂装前钢材表面锈蚀等级和除锈等级》GB 8923-88
( 注: 具体的规范标准依照设计院的设计要求来定)
第三章周边环境
3.1工程所在村庄及周边村镇
(1) 经过村镇名称: 环县王台镇张庄村
(2) 环县位于甘肃省东部。
为1936年解放的革命老区, 红色政权的陕甘宁边区的一部分。
环县地处毛乌素沙漠边缘的丘陵沟壑区, 山大沟深, 地形复杂, 山、川、原兼有, 梁、峁、谷相间。
全县大部分地区属环江流域, 为温带大陆性半干旱气候, 多风干燥, 尤以旱灾为重; 年均降水量400毫米以下。
(3) 管线靠村耕地200M长度, 沿线经过石方段、排洪沟及河流, 石方段类型普;坚石; 普坚石长400M; 排洪南北走向, 沟20M, 深5; 河流张庄河, 南北走向, 河道宽50M, 河水流量每秒1M³, 管道采用沟埋方式敷设, 埋深2M, 跨越河道属于鹅卵石粗砂地段, 极易塌方, 设计要求管道埋设深度较平设计加深1M;
(4) 拟建施工驻地位于张庄村南侧, 驻地周围无工矿企业, 无传染疾病等, 饮用水洁净卫生
3.2、维稳救援
维稳救援联系备忘表
4.1、施工队伍:
施工现场管理人员配置表。
