SCD200施工升降机计算书

合集下载

SCD200设计计算说明书

1.计算原则及参数1.1计算原则1.1.1产品标准本产品设计计算遵循以下现行产品标准：a、GB10052-1996《施工升降机分类》b、GB10053-1996《施工升降机检验规则》c、GB10054-1996《施工升降机技术条件》d、GB10055-1996《施工升降机安全规则》e、GB10056-1996《施工升降机试验方法》f、GB7920.3-1996《升降机术语》1.1.2计算原则1.1.2.1结构结构采用许用应力法，进行强度、稳定性、刚性计算，并满足其规定要求，一般不考虑材料的塑性变形影响。

载荷取额定载重量时的对结构受力最大组合，并取动载系数φ=1.25。

1.1.2.2 机构机构计算按照额定载重量、额定提升速度来选择、验算有关配套件。

1.1.2.3零件强度计算零件静强度按照零件所受的最大载荷计算，疲劳强度按照零件在额定载重量、额定提升速度对应所承受的载荷进行计算。

1.2主要性能参数a、额定载重量（N/人）20000/15b、额定提升速度（m/min）34c、最大提升高度（m）150d、吊笼外尺寸（m） 3.07³1.3³2.9e、吊笼质量（kg）1521f、单笼电机功率（kW）2³11.5g、标准节长度（m） 1.508h、标准节质量（kg）177i、吊杆起重量（kg）180j、对重质量（kg）1100k、整机质量(150m)（kg）286001.3主要材料特性钢管φ89³4.5A=11.95cm2g=9.38kg/mI=106.92cm4W=24.03cm3i=2.99cm钢管φ32³2.5A=2.32cm2g=1.82kg/mI= 2.54cm4W= 1.59cm3i= 1.05cm角钢∠75³50³6A=7.26cm2g=5.70kg/mi x=1.42cmi y=2.38cmi y0 =1.08cm2.载荷计算2.1载荷本机设计计算考虑自重载荷，载重载荷，风载荷三类。

施工升降机基础承载力计算书

施工升降机基础承载力计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-2011一、参数信息1.施工升降机基本参数2.楼板参数3.荷载参数：二、基础承载计算：导轨架重（共需35节标准节，标准节重175kg）：175kg×35=6125kg，施工升降机自重标准值：=((1480×2+1480+1258×2+200+6125)+2000×2)×10/1000=；Pk施工升降机自重：P=×(1480×2+1480+1258×2+200+6125)+×2000×2)×10/1000=；考虑动载、自重误差及风载对基础的影响，取系数n=P=×P=×=三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担。

根据板的边界条件不同，选择最不利的板进行验算楼板长宽比：Lx/Ly=3/4=1、荷载计算楼板均布荷载：q=(3×=m22、混凝土顶板配筋验算依据《建筑施工手册》（第四版）：=××32=·mMxmax=××32=·mMymaxM0=××32=·mx=××32=·mM0y混凝土的泊桑比为μ=1/6，修正后求出配筋。

板中底部长向配筋：Mx =Mxmax+μMymax=+6=·mαs =|M|/(α1fcbh2)=×106/×××103×=；ξ=1-(1-2×αs)1/2=1-(1-2×=；γs=1-ξ/2=2=；As =|M|/(γsfyh)=×106/××=233.09mm2。

SCD200施工升降机说明书

一．概述及特点SCD200/200施工升降机是中国研究院最新设计推出的新一代施工升降机产品。

它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。

是现代建筑施工最理想的垂直运输设备。

由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要组合成各种形式，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min，加装VVVF调速和PLC控制后，可实现0～68m/min无级调速和自动选层、平层，满足不同用户的不同需要。

具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1．安全保护装置齐全、可靠。

设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。

2．组合式设计，经过不同搭配，可组合出不同速度、不同起重量的升降机规格。

产品的标准性、实用性及其通用化程度大大提高。

3．运行平稳、乘坐舒适。

由于本机将驱动单元置于笼顶上方，使笼内净空增大；同时也使传动更加平稳、机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。

使用本机是您的一个明智选择，该产品定能成为您现代化施工的得力助手，为您的施工提高效率。

二．性能参数表表一性能参数表序号1 2 3项目额定载重量额定提升速度最大提升高度单位kgm/minm参数2000/200033150备注减速器速比164吊笼内空（长×宽）m×m3×5 6 7 8 9 10 11吊笼内部高度启动电流工作电流电能耗量电机功率标准节质量整机自重mAAKVAKWkgt2707013×311×314020JC=100%|JC=25%H=150m12安全器型号三．构造原理简介本机主要包括以下几个部分：导轨架、驱动体、驱动单元、电气系统、安全器座板、防坠安全器、限位装置、上电气箱、吊笼、下电器箱、底架护栏、电缆卷筒、电缆导架、附着装置、电缆臂架、手动起重机、滑车系统、天轮等。

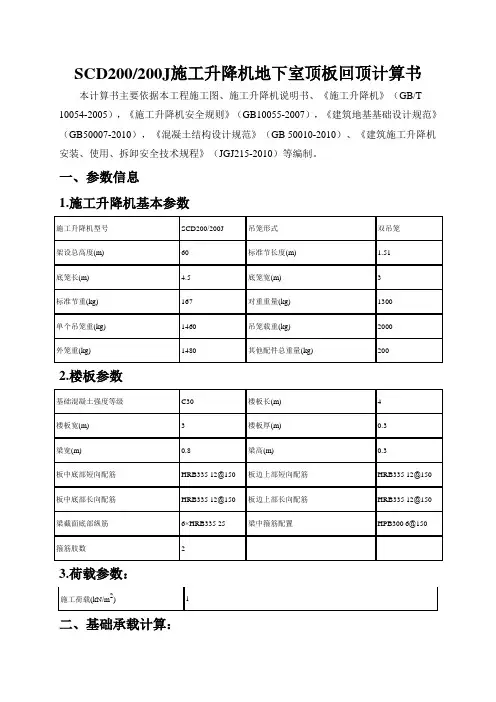

SCD200施工升降机地下室顶板回顶计算书

SCD200/200J施工升降机地下室顶板回顶计算书本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》（GB/T 10054-2005），《施工升降机安全规则》（GB10055-2007），《建筑地基基础设计规范》（GB50007-2010），《混凝土结构设计规范》（GB 50010-2010）、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）等编制。

一、参数信息1.施工升降机基本参数2.楼板参数3.荷载参数：二、基础承载计算：导轨架重（共需40节标准节，标准节重167kg）：167kg×40=6680kg，施工升降机自重标准值：P k=((1460×2+1480+1300×2+200+6680)+2000×2)×10/1000=178.8kN；施工升降机自重：P=(1.2×(1460×2+1480+1300×2+200+6680)+1.4×2000×2)×10/1000=222.56kN；考虑动载、自重误差及风载对基础的影响，取系数n=2.1P=2.1×P=2.1×222.56=467.38kN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担。

根据板的边界条件不同，选择最不利的板进行验算楼板长宽比：Lx/Ly=3/4=0.751、荷载计算楼板均布荷载：q=467.38/(4.5×3)=34.62kN/m22、混凝土顶板配筋验算依据《建筑施工手册》（第四版）：M xmax=0.039×34.62×32=12.15kN·mM ymax=0.0189×34.62×32=5.89kN·mM0x=-0.0938×34.62×32=-29.23kN·mM0y=-0.076×34.62×32=-23.68kN·m混凝土的泊桑比为μ=1/6，修正后求出配筋。

施工升降机计算书

施工升降机计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《钢结构设计标准》GB50017-20176、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）7、SCD200/200J施工升降机使用说明书8、《建筑结构可靠性设计统一标准》GB50068-2018一、参数信息1.施工升降机基本参数导轨架重（共需40节标准节，标准节重167kg）：167kg×40=6680kg，施工升降机自重标准值：P k=((1460×2+1480+1300×2+200+6680)+2000×2)×10/1000=178.8kN；施工升降机自重设计值：P=n×P k=2.1×178.8=375.48kN；施工升降机基础自重设计值：P j=γ0×1.3×L×d×h×25=1×1.3×4×4×0.4×25=208kNP=P+P j=375.48+208=583.48kN三、梁板下钢管结构验算设梁板下Ф48×3mm钢管@0.6m×0.6m 支承上部施工升降机荷重，混凝土结构自重由结构自身承担，覆土重量由混凝土板自身承担，则：N=(N GK+γ0×γL×1.5×N QK)×la×lb=(36.468+1×0.9×1.5×1)×0.6×0.6=13.614kN1、可调托座承载力验算【N】=30≥N=13.614kN满足要求！2、立杆稳定性验算顶部立杆段：λ=l0/i=kμ1(h+2a)/i= 1×2.5×（0.6+2×0.2）/0.0159 =157.233 ≤[λ]＝210 满足要求！非顶部立杆段：λ=l0/i=kμ2h/i= 1×2.1×1.2/0.0159 =158.491 ≤[λ]＝210满足要求！顶部立杆段：λ1=l0/i=kμ1(h+2a)/i= 1.155×2.5×（0.6+2×0.2）/0.0159 =181.604非顶部立杆段：λ2=l0/i=kμ2h/i= 1.155×2.1×1.2/0.0159 =183.057取λ=183.057 ，查规范JGJ130-2011附表A.0.6，取φ=0.214f＝N/(φA)= 13614/（0.214×424）=150.04N/mm2≤ [f]＝205N/mm2满足要求！梁板下的钢管结构满足要求！配筋如下图所示：配筋示意图支撑如下图所示：支撑立面图。

施工升降机计算书

施工升降机计算书碧桂园工程；工程建设地点：；属于结构；地上0层；地下0层；建筑高度：0m；标准层层高：0m ；总建筑面积：0平方米；总工期：0天。

本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。

本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》（GB/T 10054-2005），《施工升降机安全规则》（GB10055-1996），《建筑地基基础设计规范》（GB50007-2002），《混凝土结构设计规范》（GB 50010-2002）等编制。

一、参数信息1.施工升降机基本参数施工升降机型号：SCD200/200J；吊笼形式：双吊笼；架设总高度：65m；标准节长度：1.508m；底笼长：6m；底笼宽：4m；标准节重：167kg；对重重量：1300kg；单个吊笼重: 1460kg；吊笼载重：2000kg；外笼重：1480kg；其他配件总重量：200kg；2.楼板参数基础混凝土强度等级：C30；楼板长：7.8m；楼板宽：6m；楼板厚：250mm；梁宽：0.3m；梁高：0.8m；板中底部短向配筋：Ф12@180；板中底部长向配筋：Ф12@180；板边上部长向配筋：Ф14@180；板边上部短向配筋：Ф14@180；钢材型号：HRB400；梁截面底部纵筋：8Ф25；钢材型号：HRB400；梁中箍筋配置：Ф10@100；钢材型号：HRB400；箍筋肢数：2；3.荷载参数：施工荷载：2.5kN/m2；4.钢管参数：钢管类型：Ф48Ч3.0；钢管横距: 600mm；钢管纵距: 600mm；钢管步距: 900mm；模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度：0.1 m；二、基础承载计算：1、设备基本参数施工升降机型号：SCD200/200J，架设高度：65m，标准节高度：1.508m，外笼重：1480kg，吊笼重：1460kg×2=2920kg，对重重量：1300kg×2=2600kg，吊笼载重量：2000kg×2=4000kg，导轨架重（共需44节标准节，标准节重167kg）：167kg×44=7348kg，其他配件总重量：200kg，2、荷载计算P k=(2920.00+1480.00+2600.00+4000.00+7348.00+200.00)×10/1000=185.48kN 考虑动载、自重误差及风载对基础的影响，取系数n=2.1P=2.1×185.48=389.51kN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担。

SCD200施工升降机说明书

一. 概述及特点SCD200/200施工升降机是中国研究院最新设计推出的新一代施工升降机产品。

它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。

是现代建筑施工最理想的垂直运输设备。

由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要组合成各种形式，包括规则截面和不规则截面，起重量从1000kg到2000kg,运行速度从28m/min到38m/min, 加装VVVF调速和PLC控制后，可实现0~68m/min无级调速和自动选层、平层，满足不同用户的不同需要。

具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1.安全保护装置齐全、可靠。

设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。

2.组合式设计，经过不同搭配，可组合出不同速度、不同起重量的升降机规格。

产品的标准性、实用性及其通用化程度大大提高。

3.运行平稳、乘坐舒适。

由于本机将驱动单元置于笼顶上方，使笼内净空增大；同时也使传动更加平稳、机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。

使用本机是您的一个明智选择，该产品定能成为您现代化施工的得力助手，为您的施工提高效率。

二. 性能参数表表一性能参数表三. 构造原理简介本机主要包括以下几个部分：导轨架、驱动体、驱动单元、电气系统、安全器座板、防坠安全器、限位装置、上电气箱、吊笼、下电器箱、底架护栏、电缆卷筒、电缆导架、附着装置、电缆臂架、手动起重机、滑车系统、天轮等。

（如图1所示）简介如下：图一SCD200/200施工升降机总图1导轨架2驱动体3驱动单元4电气系统5安全器座板6防坠安全器7限位装置8上电气箱9吊笼10下电气箱11底架护栏12电缆卷筒13电缆导架14附着装置15电缆臂架16手动起重机17滑车系统18天轮1.导轨架：导轨架是升降机的运行轨道，由长度为1508mm的标准节通过高强度螺栓M24X230连接组成，螺栓预紧力不小于30kg. m。

施工升降机(人货梯)基础计算

施工升降机基础计算关于施工升降机基础计算，品茗软件参数界面及计算书：施工升降机计算书本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》（GB/T 10054-2005），《施工升降机安全规则》（GB10055-2007），《建筑地基基础设计规范》（GB50007-2002），《混凝土结构设计规范》（GB 50010-2002）等编制。

一、参数信息1.施工升降机基本参数施工升降机型号SCD200/200J 吊笼形式双吊笼架设总高度(m) 60 标准节长度(m) 1.51底笼长(m) 4.5 底笼宽(m) 3标准节重(kg) 167 对重重量(kg) 1300单个吊笼重(kg) 1460 吊笼载重(kg) 2000外笼重(kg) 1480 其他配件总重量(kg) 2002.楼板参数基础混凝土强度等级C30 楼板长(m) 4楼板宽(m) 3 楼板厚(m) 0.3梁宽(m) 0.8 梁高(m) 0.3板中底部短向配筋B12@150 板边上部短向配筋B12@150 板中底部长向配筋B12@150 板边上部长向配筋B12@150 梁截面底部纵筋6B25 梁中箍筋配置A6@150 箍筋肢数 23.荷载参数：4.钢管参数：钢管类型Ф48×3.2钢管横距(m) 0.8钢管纵距(m) 0.8 钢管步距(m) 1.5模板支架立杆伸出顶层横向水平杆中0.1心线至模板支撑点的长度(m)二、基础承载计算：导轨架重（共需40节标准节，标准节重167kg）：167kg×40=6680kg，施工升降机自重标准值：P k=((1460×2+1480+1300×2+200+6680)+2000×2)×10/1000=178.8kN；施工升降机自重：P=(1.2×(1460×2+1480+1300×2+200+6680)+1.4×2000×2)×10/1000=222.56kN；考虑动载、自重误差及风载对基础的影响，取系数n=2.1P=2.1×P=2.1×222.56=467.38kN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担。

SCD200-200施工升降机说明书

SCD200/200施工升降机产品概述:SCD200/200升降机由上海宝达建筑机械厂制造，我公司于2010年10月份购进，该施工升降机是一种采用齿轮、齿条驱动方式的垂直运输机。

适用于高层建筑、电视塔、桥梁、水塔、电站、烟囱等工程施工，是垂直运送建筑材料和人员的高效施工机器。

还可用于仓库、高塔等不同场合，作为永久或半永久的外用电梯。

该产品较之其它提升机械具有性能稳定，安全可靠，不用另设机房、井道，拆装方便，搬运灵活，提升高度大，运载能力强等特点。

施工升降机产品参数注：“基本单元升降机”是指：围栏＋底架＋两个空吊笼（含传动机构）＋3节标准节。

普通施工升降机的安装施工升降机的主要安装顺序：基础准备→基础预埋件→底架→基础节安装→防护围栏安装→标准节等附墙架安装→吊笼安装→电气安装、调整→整机的安装、测试（详细安装工艺参照升降机的安装工艺卡）。

（一）围栏与吊笼的安装1、将基础表面清扫干净，将地脚螺栓安装好；2、在地脚螺栓处底盘和基石间垫入不同厚度的钢板垫片用以调整导轨架的垂直度；3、用水平仪测量导轨架的垂直度，保证导轨架的各个主管在两个方向上的垂直度（1/1000）；4、导轨架调整垂直后，压紧4个地脚螺栓；5、同上一样调整围栏门框的垂直度（注意高度1.8m），压紧其余的地脚螺栓；6、安装缓冲弹簧；7、将另一半部分的围栏与前半部分用螺栓连接起来；8、同上调整垂直度压紧地脚螺栓，松开吊笼内电动机上的制动器；9、用起重机吊起吊笼，从标准节上方使吊笼准确就位；10、将制动器复位；11、安装好吊笼顶上的护身栏；（二）吊笼、围栏安装完毕后调整1、齿轮与齿条的啮合间隙为0.5mm；2、各个滚轮与标准节立柱的间隙为0.5mm；（三）普通施工升降机电缆安装现场供电箱距升降机电源箱应在20m以内，保证供电质量。

1、将供电电缆从升降机上的电源箱内总电源开关接入现场供电箱；2、将电缆线以自由状态盘入电缆笼内；3、电缆线一端从电缆笼底部引出接入电源箱，另一端通过电缆托架引到吊笼内接入电控箱；4、电缆笼安装在电缆托架下方，使电缆线在其中心并可自由的拽出或盘入电缆笼内；（四）电气装置检查在调试前，先用起重设备安装一、二、标准节，然后按如下步骤进行调试：1、接地电阻测试仪测量升降机钢结构及电器设备金属外壳的接地电阻，不得大于4Ω；2、用500V兆欧表测电动机及电器元件的对地电阻应不小于1MΩ;3、检查各安装控制开关，分别打开吊笼笼上各个门，触动断绳保护开关，上下限位开关、极限开关等均应能够起作用；4、校核电动机界限，吊笼上、下运动方向应与操作盒所示方向一致；普通施工升降机吊杆安装：吊杆应安装在吊笼顶部吊杆安装吊孔内，在吊笼内，在吊笼内安装向心轴承，安装压垫并用螺栓固定；（五）导轨架的安装1、将标准节两端管子接头处及齿条销子处擦干净，并加少量润滑脂，在地上将4节标准节连成一组，然后吊上导轨架对准下面标准节主管和齿条上的销孔，用螺栓坚固；2、随着导轨架的不断提，应同时安装附墙架，并检查导轨架安装垂直度，允许偏差100m小于90mm;（六）附墙架安装1、首次附墙安装在离底面4.5～6米处，以后每隔9m安装一次；2、附墙架的水平倾斜角度最大为±10度。

施工升降机设计计算书

施工升降机设计计算书SC200/200型施工升降机设计计算书1 导轨架（标准节）的设计与校核主要性能参数及几何参数标准节重量：140 kg ；吊笼重：=0Q 1500kg ；最大吊杆起重量：q = 200kg ；每个吊笼的额定载重量为:==21Q Q 2000kg ；提升高度：='H 144m; 最大附着间距：L = 6m ；标准节高：h = ；起升速度：v = 33m/min导轨架最大架设高度：H = 150m ；标准节主弦杆尺寸：φ76mm ×；标准节主弦杆中心距：a ×b = 650×650mm ；吊笼空间尺寸：××；工作吊笼数：N=2；主电机额定功率：P = 3×11kW 。

计算载荷1.2.1 结构自重载荷图1-1 标准节结构图650±0.1650± 0.11508 +0.113111091234567812表1-1 标准节自重明细表序号材料规格名称数量材料单重（k g ）总重（k g ）1 φ76×主弦杆4 20 2 ∠75×50×5 前（后）角钢4 Q235A 11 3 φ× 斜腹杆Ⅰ 4 Q235A 4短角钢4 Q235A 5 ∠63×40×5 前后角钢2 Q235A 6 齿条2 Q235A 7 齿条连接块 6 Q235A 8连接弯板8 Q235A 9 ∠75×50×5 角钢4 Q235A 10 φ× 斜腹杆Ⅱ 2 Q235A 11∠63×40×5角钢2 Q235A 12 φ× 斜腹杆Ⅲ 2 Q235A 13 接头 4 Q235A 14 M16×70 螺钉 6 Q235A 15 M16 螺母 6 Q235A 总计1.2.2 结构（自重）线载荷14092.841.508x qkgq l m===1.2.3 风载荷由实际结构计算得出（一个标准节）实际迎风面积为：21.50820.0760.07520.5870.06820.58720.7750.02680.438s A m =??+??+??+??=（应为As=2×+×+×+×+×=0.486m 2）桁架轮廓面积l A ：21.5080.650.98l A m =?=结构迎风面充实率0.438/0.450.98S l A A ?===；(需改)型钢桁架结构充实系数φ=～，取0.5φ=；（φ与φ应一致）根据安装高度与结构形式确定风载体形系数C ；型钢构成平面桁架风力系数C = ～，取C = ；标准节为两桁架并列的等高结构，则总迎风面积为：A = 1122A A μμ+式中，111l A A φ=（前片结构的迎风面积）222l A A φ=（后片结构的迎风面积）μ1=1μ2：按前片结构的φ1=和间隔比a/b=1确定折减系数μ2= 代入上式，则总迎风面积为：22(1)0.50.98(10.5)0.735l A A m φμ=+=??+=1.2.3.1 工作状态最大风力线载荷：最大风力线载荷按下式求得w f h p Aq CK q l l== （？）式中：h -K 风压系数；工作风压系数1h K =风载荷w p 的计算依据GB3811-2008 w p Cp A ∏=；由GB3811-2008表15得22250/25/p N m kg m ∏==，按照在沿海等地方选取。

施工升降机计算

施工升降机计算本计算书主要依据《施工升降机》（GB/T 10054-2005）、《施工升降机安全规则》（GB10055-2007）、《建筑地基基础设计规范》（GB50007-2011）、《混凝土结构设计规范》(GB50010-2010)、《建筑结构荷载规范》(GB 50009-2012)等编制。

一、参数信息(1)升降机基本参数升降机型号:SCD200/200J;标准节长度:1.5m;支架总高度:60.0m;吊笼形式:采用双吊笼;(2)升降机重量参数标准节重:167.0Kg;单个吊笼重:1460.0Kg;外笼重:1480.0Kg;对重重量:1300.0Kg;吊笼载重:2000.0Kg;其它配件重:200.0Kg;(3)动荷载参数动荷载参数:1.5;(4)基础参数基础长度:3.5m;基础宽度:2.7m;基础厚度:0.3m;混凝土强度等级:C30;长向钢筋参数:长向钢筋型号:HPB300;长向钢筋间距:150mm;长向钢筋直径:20mm;短向钢筋参数:短向钢筋型号:HPB300;短向钢筋间距:150mm;短向钢筋直径:20mm;(5)地基参数承载力设计值:150KPa;地基承载力折减系数:0.4;(6)施工升降机参数导轨架长:0.9m;导轨架宽:0.6m;二、基础承载计算导轨架重（共需40节标准节，标准节重167.0Kg）：167.0kg×40=6680.0kg，施工升降机自重标准值：P"k=((1460.0+2000.0+1300.0)×2+1480.0+200.0+6680.0)×10/1000=178.800KN;施工升降机自重设计值：P k=1.2×178.800=214.560KN;考虑动载、自重误差及风载对基础的影响，取动载系数n=1.50基础承载力设计值：P=1.50×214.560=321.840KN;三、地基承载力验算承台自重标准值：G k=25×3.500×2.700×0.300=70.875kN承台自重设计值： G＝70.875×1.2＝85.050kN作用在地基上的竖向力设计值：F＝321.840+85.050=406.890kN基础下地基承载力为：p= 150.0×3.500×2.700×0.400＝567.000kN ;基础下地基承载力p=567.000kN ≥作用在地基上的竖向力设计值：F＝406.890KN,满足要求!四、承台底面积验算混凝土板采用:C30,查表得到混凝土板的抗压强度f c=14.50N/mm2=14500.0KN/m2轴心受压基础基底面积应满足S=3.500×2.700=9.450m2≥(P k+G k)/f c=(214.560+70.875)/14500.0=0.020m2五、承台抗冲切验算由于导轨架直接与基础相连，故只考虑导轨架对基础的冲切作用。

施工升降机基础承载力计算书

施工升降机基础承载力计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-2011一、参数信息1.施工升降机基本参数2.楼板参数3.荷载参数：二、基础承载计算：导轨架重（共需35节标准节，标准节重175kg）：175kg×35=6125kg，施工升降机自重标准值：Pk=((1480×2+1480+1258×2+200+6125)+2000×2)×10/1000=172.81kN；施工升降机自重：P=(1.2×(1480×2+1480+1258×2+200+6125)+1.4×2000×2)×10/1000=215.37kN；考虑动载、自重误差及风载对基础的影响，取系数n=2.1P=2.1×P=2.1×215.37=452.28kN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担。

根据板的边界条件不同，选择最不利的板进行验算楼板长宽比：Lx/Ly=3/4=0.751、荷载计算楼板均布荷载：q=452.28/(3×1.3)=115.97kN/m22、混凝土顶板配筋验算依据《建筑施工手册》（第四版）：Mxmax=0.039×115.97×32=40.71kN·mMymax=0.0189×115.97×32=19.73kN·mM0x=-0.0938×115.97×32=-97.9kN·mM0y=-0.076×115.97×32=-79.32kN·m混凝土的泊桑比为μ=1/6，修正后求出配筋。

采用施工升降机型号SCD200

采用施工升降机型号SCD200/200C，采用满堂支撑架支撑，加固钢管立杆间距600×600，步距1200。

混凝土比重为24KN/M3,重力加速度为9.8N/Kg。

负二层顶板-7.8~-4.2，板厚180mm，立杆高度3.42m；负一层顶板-4.2~-0.25，板厚160mm，立杆高度3.79m。

一、荷载计算：（1）围栏重量1100KG=10.78KN（恒载）（2）吊笼重量1400KG×2=2800Kg=27.44 KN（恒载）（3）对重重量1300KG×2=2600Kg=25.48 KN（恒载）（4）额定载重量2000KG×2=4000Kg=39.2 KN（活载）（5）导架总重量185KG×74=13690Kg=134.162 KN（恒载）（6）附墙架、动力电缆、电缆导向装置、钢丝绳、头架、紧固件等重量约占导架总重量的30%134.162×0.3=40.2486 KN（恒载）（7）用过道竖杆和过桥连杆的Ⅱ型附墙架结构的重量增加约为导架总重量的45%134.162×0.45=60.3729 KN（恒载）（8）动载：动载的近似计算方法为：在额定载重量上增加100%的冲击载荷、再加上吊笼重量和对重重量的50%。

｛4000×100%+（2800+2600）×50%｝=6700Kg=65.66 KN（活载）（9）混凝土按24KN/m3计算：5.7×3.7×0.33×24=167.0328KN（恒载）（10）地下室顶板上荷载：按照 3 KN/㎡计算，5.7×3.7×3=63.27 KN（活载）合计：恒载：10.78+27.44+25.48+134.162+40.2468+60.3729+167.0328 =465.5163 KN活载：39.20+65.66+63.27=168.13KN总荷载：465.5163×1.2+168.13×1.4=794KN。

升降机计算书

施工升降机基础计算书1、设备基本参数施工升降机型号：SCD200/200，架设高度：60m，标准节高度：1.508m，外笼重：1600kg，吊笼重：1600kg×2=3200kg，对重重量：1200kg×2=2400kg，吊笼载重量：2000kg×2=4000kg，导轨架重（共需40节标准节，标准节重165kg）：165kg×40=6600kg，其他配件总重量：200kg，2、荷载计算P k=(3200.00+1600.00+4800.00+4000.00+13200.00+200.00)10/1000=270.00kN 考虑动载、自重误差及风载对基础的影响，取系数n=2.1P=2.1×270.00=567.00kN3、地基承载力验算G k=25×4.60×4.00×0.30=138.00kN承台自重设计值 G＝138.00×1.2＝165.60kN作用在地基上的竖向力设计值F＝567.00+165.60=732.60kN基础下地基土为3：7灰土夯实，地基承载力设计值为100kPa。

地基承载力调整系数为k c=0.4。

基础下地基承载力为p= 100.00×4.60×4.00×0.40＝736.00kN > F=732.60kN 该基础符合施工升降机的要求。

4、基础承台验算基础承台砼强度等级为C30，其轴心抗压强度f c=14.3N/mm2，轴心抗拉强度f t=1.43N/mm2，底面长l=4.6m，宽b=4m，底面积S=4.6×4=18.4m2，承台高h=0.3m。

导轨架长c=0.65m，宽a=0.65m。

1）承台底面积验算轴心受压基础基底面积应满足S=18.4≥(Pk+Gk)/fc=(270+138)/14.3=0.029m2。

（满足要求）2）承台抗冲切验算由于导轨架直接与基础相连，故只考虑导轨架对基础的冲切作用。

施工升降机计算书

施工电梯基座区域地下室顶板加固方案施工电梯基座区域地下室顶板加固方案目录一、工程概况： (3)二、地下室顶板加固施工方案设计 (3)三、地下室顶板加固施工方案设计 (3)四、地下室顶板加固施工方案设计验算 (4)第一部分：1#施工电梯支撑位置地下室顶板加固计算 (4)第二部分：2#、3#、5#、6#施工电梯支撑位置地下室顶板加固计算 .. 9施工电梯基座区域地下室顶板加固方案一、工程概况：SM安泰世界城A区（高层区）工程位于晋江市福埔SM国际广场，建筑面积为75085㎡，由1#、2#、3#、5#、6#楼及裙楼、地下室组成，主体结构为钢筋混凝土框剪结构，抗震设防烈度七度，耐火等级为地下一级，地上一级；该工程地下一层，地上二十一层。

地下室结构层高4.0米，地上部分层高3.0米，标准层层高3.0米。

1~5#楼建筑高度63.3~64.5米，6#楼建筑高度52.5米。

为方便施工垂直运输，1~6#楼各配置一台施工电梯，施工电梯型号为SCD200/200,1~5#施工电梯架设高度69米，6#施工电梯架设高度58米，施工电梯编号与楼号一一对应，施工电梯布置详见施工电梯布置总平面图。

1#、2#、3#、5#、6#施工电梯基座均安装在高层区地下室结构顶板上，地下室结构顶板混凝土强度等级均为C35，1#施工电梯基座位于顶板三区，设计板厚250，其余施工电梯基座位于地下室顶板一、二区，板厚350。

本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》（GB/T 10054-2005），《施工升降机安全规则》（GB10055-2007），《混凝土结构设计规范》（GB 50010-2002）等编制。

二、地下室顶板加固施工方案设计为保证施工升降机正常运行及楼面安全，我公司拟采用如下加固方案：采用钢管（φ48×3.0）搭设满堂脚手架架（支撑面为5.6 m×5.6m）,把地下室顶板上的荷载传至地下室底板以满足安全施工要求。

升降机的计算书

升降机的计算书工程概况：徐州某一住宅楼工程；地上七层，地下一层，建筑高度：20.5m，总建筑面积：5000平方米。

设备概况：施工升降机型号选用SC型SCD200/200TD，为双笼带对重升降机。

标准节尺寸为650*650*1508，壁厚为4.5mm规格的立管标准节重量170 kg；额定载重2*2000Kg，提升速度36m/min，最大架设高度450m，额定安装载重量2×1000 kg，电机功率2×2×11kw，吊笼重量2×2000 kg，对重重量2×1000 k g，外笼重量1480kg，根据建筑物的高度和屋面板标高，升降机计划安装最高高度按30米，计划安装标准节25节，吊笼规格3200×1500。

升降机自重G=吊笼重+外笼重+导轨架总重+对重重+载重量=2*2000+1480+170*25+2*1000+2*2000=15730（kg）基础承载力(取安全系数为n=2):F=G*0.02=15730*0.02=314.6（kN）基础自重：G=3.8×4.4×0.3×25=125.4KN基础施工方案按照使用手册的要求，工地现场的的升降机地基承载力不得小于0.15Mpa，根据工程地质勘察报告结合现场的地形、开挖土质情况，场地土为原土，表层在前期施工受到一定的扰动，经过夯压后能基本够满足要求。

根据现场需要，升降机基础采用混凝土基础与安装地面持平的方案，地面与吊笼间的门坎高采用填高部分外地面高度来解决。

SCD200/200TD施工升降机基础规格采用3800×4400×300(厚度)，砼强度等级采用C30；钢筋采用双层双向Φ12＠200。

如下图：施工电梯基础升降机采用II 型附墙架，基础中心离墙根距离L=3200mm 。

基础座应全部埋入砼内，并校正水平，等基础砼达到设计要求强度即可进行安装。

升降机基础验算升降机自重： 18790kg砼基础承载力：F=375.8kN基础自重：G =3.8×4.4×0.3×25KN/m 3=125.4KN1、验算基底压力W MA G F P ±+=)(m in m ax,其中：G 为基础自重设计值=125.4kN本基础仅考虑竖向荷载，弯距不予计算，取M=02、P max,min =(314.6kN+125.4KN)/（3.8×4.4m 2）=26.32kN/m 2=0.03Mpa <f=0.15Mpa 满足要求受冲切承载力验算依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。

SCD200施工升降机说明书

一．概述及特点SCD200/200施工升降机是中国研究院最新设计推出的新一代施工升降机产品。

它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。

是现代建筑施工最理想的垂直运输设备。

具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1．安全保护装置齐全、可靠。

设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。

2．组合式设计，经过不同搭配，可组合出不同速度、不同起重量的升降机规格。

产品的标准性、实用性及其通用化程度大大提高。

3．运行平稳、乘坐舒适。

由于本机将驱动单元置于笼顶上方，使笼内净空增大；同时也使传动更加平稳、机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。

使用本机是您的一个明智选择，该产品定能成为您现代化施工的得力助手，为您的施工提高效率。

楼施工升降机计算书

#楼施工升降机计算书一、参数信息1.施工升降机基本参数施工升降机型号：SCD200/200J；吊笼形式：双吊笼；架设总高度：80m；标准节长度：1.508m；底笼长：5.9m；底笼宽：3.2m；标准节重：140kg；对重重量：1300kg；单个吊笼重：1460kg；吊笼载重：2000kg；外笼重：1480kg；其他配件总重量：200kg；2.荷载参数：施工荷载：2.5kN /m2；二、基础承载计算；导轨架重（共需54节标准节，标准节重140kg）：140k g×54=7560kg.施工升降机自重标准值：P k=(1460.00×2+1480.00×2+1300.00×2+2000.00×2+7560.00+200) ×10/1000=202.40kN.考虑动载、自重误差及风载对基础的影响，取系数n=2.1.基础承载力设计值：P=2.1×202.40=425.4kN.1、荷载计算取板中1m板宽进行验算q1=425.04×1/(5.9×3.2)=22.15kN/m经设计单位计算，地下室顶板不满足要求，利用顶板下支模钢管支承上部施工升降机荷重。

三、梁板下钢管结构验算：设梁板下Φ48×3.0mm钢管@700mm×700mm支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：施工升降机 1.2×22.51=27.02kN /m2活载 1.4×2.5=3.5kN /m227.02+3.5=30.52kN /m230.52×0.7×0.7=14.95kN钢管支模架步高1.2mh/l a=1200/700=1.714h/l b=1200/700=1.714经查表，μ的取值为：1.426计算长度：L01=k×μ×h=1.155×1.426×1.2=1.976mL02=h*2a=1.2+2×0.1=1.4m取：L0=1.976mλ= L0=1976.436/15.9=124由此得：[N]=φ×A×f=0.428×424.115mm2×360N/mm2=65.348kN≥14.95kN梁板下的钢管结构满足要求。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

施工升降机计算书
计算依据：
1、《施工现场设施安全设计计算手册》谢建民编著
2、《建筑地基基础设计规范》GB50007-2011
3、《混凝土结构设计规范》GB50010-2010
4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－2011
5、《木结构设计规范》GB50005-2003
6、《钢结构设计规范》GB50017-2003
7、《砌体结构设计规范》GB50003-2011
8、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）
9、《施工升降机》（GB/T 10054-2005）
一、参数信息
1.施工升降机基本参数
导轨架重（共需40节标准节，标准节重167kg）：167kg×40=6680kg，
施工升降机自重标准值：
P k=((1460×2+1480+1300×2+200+6680)+2000×2)×10/1000=178.8kN；
施工升降机自重：
P=(1.2×(1460×2+1480+1300×2+200+6680)+1.4×2000×2)×10/1000=222.56kN；
P=n×P=1×222.56=222.56kN
三、地下室顶板结构验算
验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担。

根据板的边界条件不同，选择最不利的板进行验算。

（按荷载满布，且计算板约束条件为一边固支，三边铰支考虑）
楼板长宽比：Lx/Ly=3.7/4.6=0.804
1、荷载计算
楼板均布荷载：q=222.56/(4.6×3.7)=13.076kN/m2
2、混凝土顶板配筋验算
依据《建筑施工手册》（第四版）：
M xmax=0.0353×13.076×3.72=6.319kN·m
M ymax=0.0205×13.076×3.72=3.67kN·m
M0x=-0.0878×13.076×3.72=-15.718kN·m
M0y=-0.0747×13.076×3.72=-13.372kN·m
混凝土的泊桑比为μ=1/6，修正后求出配筋。

板中底部长向配筋：
M x=M xmax+μM ymax=6.319+3.67/6=6.931kN·m
αs=|M|/(α1f c bh02)=6.93×106/(1.00×16.70×3.70×103×225.002)=0.002；
ξ=1-(1-2×αs)1/2=1-(1-2×0.002)0.5=0.002；
γs=1-ξ/2=1-0.002/2=0.999；
A s=|M|/(γs f y h0)=6.93×106/(0.999×360.00×225.00)=85.66mm2。

实际配筋：706.858 mm2 > 85.662 mm2
板中底部长向配筋满足要求。

板中底部短向配筋：
M y=M ymax+μM xmax=3.67+6.319/6=4.723kN·m
αs=|M|/(α1f c bh02)=4.72×106/(1.00×16.70×4.60×103×225.002)=0.001；ξ=1-(1-2×αs)1/2=1-(1-2×0.001)0.5=0.001；
γs=1-ξ/2=1-0.001/2=0.999；
A s=|M|/(γs f y h0)=4.72×106/(0.999×360.00×225.00)=58.34mm2。

实际配筋：706.858 mm2 > 58.344 mm2
板中底部短向配筋满足要求。

板边上部长向配筋：
M0x=M0xmax+μM0ymax=(-15.718)+-13.372/6=-17.946kN·m
αs=|M|/(α1f c bh02)=17.95×106/(1.00×16.70×3.70×103×225.002)=0.006；ξ=1-(1-2×αs)1/2=1-(1-2×0.006)0.5=0.006；
γs=1-ξ/2=1-0.006/2=0.997；
A s=|M|/(γs f y h0)=17.95×106/(0.997×360.00×225.00)=222.20mm2。

实际配筋：706.858 mm2 > 222.199 mm2
板边上部长向配筋满足要求。

板边上部短向配筋：
M0y=M0ymax+μM0xmax=(-13.372)+-15.718/6=-15.992kN·m
αs=|M|/(α1f c bh02)=15.99×106/(1.00×16.70×4.60×103×225.002)=0.004；ξ=1-(1-2×αs)1/2=1-(1-2×0.004)0.5=0.004；
γs=1-ξ/2=1-0.004/2=0.998；
A s=|M|/(γs f y h0)=15.99×106/(0.998×360.00×225.00)=197.84mm2。

实际配筋：706.858 mm2 > 197.841 mm2
板边上部短向配筋满足要求。

3、混凝土顶板挠度验算
板刚度：Bc=Eh3/(12(1-μ2))=3.15×104×2503/(12×(1-(1/6)2))=4.219×1010
q=13.076kN/m2=0.0131N/mm2
L=3700mm
板最大挠度：f max=ωmax ql4/Bc=0.00311×0.0131×37004/(4.219×1010)=0.181mm
f max/L=0.181/3700=1/20480.034<1/250
板配筋和挠度变形完全满足支承施工升降机荷重要求。

4、混凝土梁配筋验算
由于施工升降机自重主要通过中央立柱传递给大梁，所以可以看作一个集中荷载。

楼板自重传来荷载0.25×0.8×25=5kN/m
梁自重0.3×0.8×25=6kN/m
静载5+6=11kN/m
活载1×4.6=4.6kN/m
作用于梁上的均布荷载：q=11×1.2+4.6×1.4=19.64kN/m
作用于梁上的集中荷载：p=178.8×1.2/2=107.28kN
M=ql2/12+pl/4=19.64×4.62/12+107.28×4.6/4=158.004kN·m
梁截面积：b×h=0.8×0.3=0.24m2
h0=h-25=300-25=275mm
αs=|M|/(α1f c bh02)=158.00×106/(1.00×16.70×0.80×103×275.002)=0.156；
ξ=1-(1-2×αs)1/2=1-(1-2×0.156)0.5=0.171；
γs=1-ξ/2=1-0.171/2=0.914；
A s=|M|/(γs f y h0)=158.00×106/(0.914×360.00×275.00)=1745.22mm2。

实际配筋：2660.929 mm2 > 1745.221 mm2；
梁截面底部纵筋满足要求！
5、混凝土梁抗剪验算
梁所受最大剪力：Q=p/2+ql/2=107.28/2+19.64×4.6/2=98.812kN；
A sv1=((Q-0.7f t bh0)/(1.25f yv h0))×s/n=((98.812×103-0.7×1.57×800×275)/(1.25×360×275))×200/2=-115.53mm2；
梁箍筋满足要求！
配筋如下图所示：
配筋示意图。
