金属接地电容电流测试法
电容测试方法
电容测试方法电容测试是电子元件测试中的重要环节，它可以帮助工程师们了解电容器的性能和质量，以确保电路设计和生产的可靠性。
在本文中，我将介绍几种常见的电容测试方法，以及它们的优缺点和适用范围，希望对您有所帮助。
首先，最常见的电容测试方法之一是使用万用表进行测试。
这种方法简单易行，只需要将电容器连接到万用表的电容测试端口，即可读取电容值。
然而，这种方法只适用于小容值的电容器，对于大容值的电容器则无法准确测量。
其次，另一种常见的电容测试方法是使用LCR仪进行测试。
LCR 仪是一种专门用于测试电感、电容和电阻的仪器，它可以精确测量各种容值的电容器，并且可以提供更多的电容参数信息，如等效串联电阻（ESR）、损耗因子（D）等。
因此，对于对电容器性能要求较高的应用，使用LCR仪进行测试是一个更好的选择。
除了以上两种常见的电容测试方法外，还有一种称为交流阻抗法的测试方法。
这种方法通过在电容器上加交流电压，然后测量电压和电流之间的相位差和幅值，从而计算出电容值。
交流阻抗法可以在不拆卸电路的情况下进行测试，适用于在线测试和大批量生产线上的自动化测试。
另外，对于大容值电容器的测试，常常需要使用恒流充放电法。
这种方法通过一个已知的恒定电流，对电容器进行充电或放电，然后测量电压随时间的变化，从而计算出电容值。
恒流充放电法适用于大容值电容器的测试，可以提供更准确的测试结果。
总的来说，不同的电容测试方法各有优劣，选择合适的测试方法需要根据具体的应用场景和测试要求来进行。
在实际应用中，可以根据电容器的容值大小、测试精度要求、测试环境等因素来选择合适的测试方法。
希望本文的介绍能够帮助您更好地了解电容测试方法，为您的工程设计和生产提供参考。
在电子元件测试中，电容测试是一个至关重要的环节。
通过本文介绍的几种电容测试方法，我们可以更好地了解电容器的性能和质量，选择合适的测试方法，保证电路设计和生产的可靠性。
希望本文对您有所帮助，谢谢阅读！。
接地电阻测试方法(现用图解)
接地系统接地电阻测试方法（图解）一、接地电阻测试要求：a. 沟通工作接地，接地电阻不该大于4Ω；b.安全工作接地，接地电阻不该大于 4 Ω；c.直流工作接地，接地电阻应按计算机系统详细要求确立；d.防雷保护地的接地电阻不该大于10 Ω；e. 关于障蔽系统假如采纳联合接地时，接地电阻不该大于 1 Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪合用于丈量各样电力系统，电气设备，避雷针等接地装置的电阻值。
亦可丈量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等构成，所有机构装在塑料壳内，外有皮壳便于携带。
附件有协助探棒导线等，装于附件袋内。
其工作原理采纳基准电压比较式。
四、使用前检查测试仪能否完好，测试仪包含以下器件。
1 、 ZC-8型接地电阻测试仪一台2、协助接地棒二根3、导线 5m 、 20m 、 40m 各一根五、使用与操作1、丈量接地电阻值时接线方式的规定仪表上的 E 端钮接 5m 导线， P 端钮接20m 线， C 端钮接 40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒 P ˊ和电流探棒Cˊ，且Eˊ、P ˊ、Cˊ应保持直线，此间距为20m1.1 丈量大于等于1Ω接地电阻时接线图见图1将仪表上 2 个 E 端钮连结在一同。
丈量小于1Ω接地电阻时接线图1.2 丈量小于1Ω接地电阻时接线图见图2将仪表上 2 个 E 端钮导线分别连结到被测接地体上，以除去丈量时连结导线电阻对丈量结果引入的附带偏差。
2、操作步骤2.1 、仪表端所有接线应正确无误。
2.2 、仪表连线与接地极Eˊ、电位探棒 P ˊ和电流探棒 Cˊ应坚固接触。
2.3 、仪表搁置水平后，调整检流计的机械零位，归零。
2.4 、将“倍率开关”置于最大倍率，渐渐加速摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0 ”点。
此时辰度盘上读数乘上倍率档即为被测电阻值。
采用外接电容法测量10千伏系统单相接地电容电流方法
采用外接电容法测量10千伏系统单相接地电容电流方法摘要：近几年，随着国家对农网建设投资力度的不断加大，每个县域的配网10KV系统的建设得到了持续有力的发展，使得县域10KV配网运行也越来可靠坚强。
但是，在配网网架变得越来越坚强的同时，10KV系统的容性电流也变得越来越大，若不及时掌握自身区域内10KV系统在正常运行方式下，电容电流的大小，为变电站是否需要安装消弧线圈提供准确依据，则为变电站发生接地点弧光过电压，发生设备烧毁事故埋下隐患。
因此，定期测量10KV配网容性电流，找出一种简单、可靠的容性电流测量方法，对提高配电网安全稳定运行有着十分重要的意义。
经过多方试验，采用外接电容测量10千伏系统单相接地电容电流方法十分可行。
关键词:电容、电流、测量、设备一、测试环境和人员要求：在计划对10KV配网系统进行容性电流测试时，应选择在天晴晴朗，微风或无风，湿度不大于80%情况下时进行，同时，测试人员要求：现场总指挥一名，工作负责人一名，测试人员一名，数据记录一人，接线配合人员2到3人。
二、所备测试设备：额定电压为11千伏，容量为3微发电容器2到3只；交流电流表一个，量程为5A，10A和20A，精度不大于0.5级；数字千伏表一个（可选），量程为20千伏或100千伏，精度不大于0.5级；数字万用表一个。
三、测试原理：采用外接电容法测量单相接地电容电流。
在任一相加上已知电容Cf，测量加偏置电容前后的电压即可计算出系统电容电流。
Ic=If? (A)式中：If=ω?Uφ′?Cf 即流过偏值电容的电流，单位A。
UΦ为加上偏值电容前的相电压，单位V；UΦ′为加上偏值电容后的相电压，单位V；Cf 为施加的偏置电容，单位为F（法拉），1微发（μF）=10-6法拉（F）。
外加电容采用2--4台电容量为3.2μF，容量为30kvar电容器并联。
相电压通过阻容分压器测量，If通过串联在电容器回路中的电流表测量。
在测量中为了减少误差，可以采用三相轮流加压的办法来测量系统电容电流。
10～35千伏不接地系统电容电流测试方法研究
10～35千伏不接地系统电容电流测试方法研究张科峻;张文平;姚毅【摘要】随着配电网架结构的变化和电力电缆大量投入使用，10～35千伏不接地系统对地容性电流将随之增大，系统电容电流是否满足《交流电气装置的过电压保护和绝缘配合》（DL/T620-1997）的要求，则是对10～35千伏电网监测的工作重点。
测得所辖变电站不接地系统电容电流的大小，对电容电流超标的变电所，逐步加装消弧线圈或接地变消弧线；掌握所辖变电站不接地系统电容电流的补偿情况；准确选择和合理配置消弧线圈或接地变消弧线圈自动跟踪补偿装置的容量提供依据。
因此，对不接地系统容性电流在计算的基础上，测量运行中单相接地电容电流是十分必要的，同时，也能验证小电流接地选线装置的正确性。
%With the changesin the structure of the distribution network frame and a large amount of power cables being put into use in Xifeng urban area of Qingyangcity,capacitive ground current of the 10 !35 kV ungrounded will increases.The most important thing in the monitoring of the 10 !35 kV grid is whether the system's capacitive current can meet the requirement in over-voltage protection and insulation coordination of AC electrical installations (DL/T620 -1997 ).It is necessary to measure the capacitive current of the ungrounded system of the substation,gradually add arc-suppression coils or grounded arc-suppression coils to those substations with excessive capacitive current,keep informed on the compensation of capacitive current of the ungrounded system of the substations under control,correctly select and reasonably provide arc-suppression coils or grounded suppression coils as a basis for automatic tracking of thecapacity of the compensating device.Therefore,it is necessary to measure the single-phase grounded capacitive current in operation in addition to the calculation of ungrounded system capacitive current,and to verify the correctness of the line selecting device for small current grounding.【期刊名称】《电气自动化》【年(卷),期】2014(000)002【总页数】3页(P63-65)【关键词】不接地系统;电容电流;测试;方法;研究【作者】张科峻;张文平;姚毅【作者单位】庆阳供电公司，甘肃庆阳 745000;庆阳供电公司，甘肃庆阳745000;庆阳供电公司，甘肃庆阳 745000【正文语种】中文【中图分类】TM7440 引言随着配电网架结构的变化和电力电缆大量投入使用，10～35千伏不接地系统对地容性电流将随之增大，系统电容电流是否满足《交流电气装置的过电压保护和绝缘配合》（DL/T620－1997）的要求，解决这一问题则是今后对10～35千伏电网监测的工作重点。

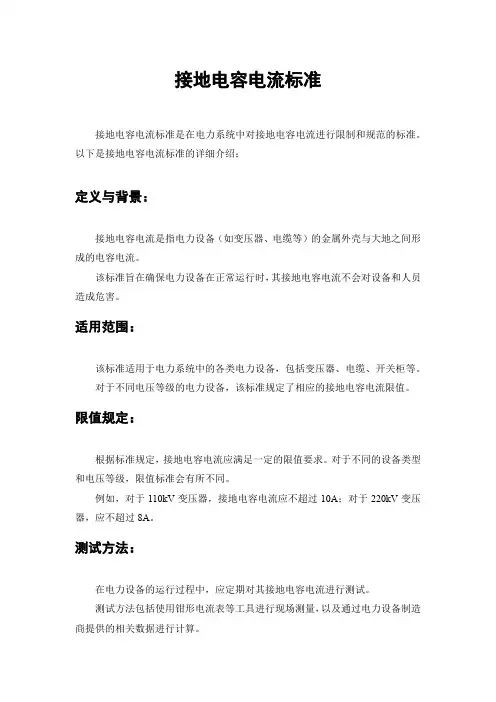

接地电容电流标准
接地电容电流标准
接地电容电流标准是在电力系统中对接地电容电流进行限制和规范的标准。
以下是接地电容电流标准的详细介绍：
定义与背景：
接地电容电流是指电力设备（如变压器、电缆等）的金属外壳与大地之间形成的电容电流。
该标准旨在确保电力设备在正常运行时，其接地电容电流不会对设备和人员造成危害。
适用范围：
该标准适用于电力系统中的各类电力设备，包括变压器、电缆、开关柜等。
对于不同电压等级的电力设备，该标准规定了相应的接地电容电流限值。
限值规定：
根据标准规定，接地电容电流应满足一定的限值要求。
对于不同的设备类型和电压等级，限值标准会有所不同。
例如，对于110kV变压器，接地电容电流应不超过10A；对于220kV变压器，应不超过8A。
测试方法：
在电力设备的运行过程中，应定期对其接地电容电流进行测试。
测试方法包括使用钳形电流表等工具进行现场测量，以及通过电力设备制造商提供的相关数据进行计算。
意义与作用：
接地电容电流标准有助于确保电力系统的安全稳定运行，防止因接地电容电流过大而引起的设备损坏和人员伤害事故。
通过限制接地电容电流，该标准有助于提高电力系统的可靠性和安全性。
更新与发展：
随着电力技术的不断发展和进步，接地电容电流标准也在不断更新和改进。
新标准可能会更加严格，以适应更高的电力系统性能要求和安全防护措施。
用万用表测电容的三种方法
用万用表测电容的三种方法电容器主要由金属电极、介质层和电极引线组成，两电极是相互绝缘的。
因此，它具有“隔直流通交流”的基本性能。
用数字万用表检测电容器，可按以下方法进行：1、用电容档直接检测某些数字万用表具有测量电容的功能,其量程分为2000p、20n、200n、2μ和20μ五档.测量时可将已放电的电容两引脚直接插入表板上的Cx插孔，选取适当的量程后就可读取显示数据.000p档，宜于测量小于2000pF的电容；20n档,宜于测量2000pF至20nF之间的电容；200n 档，宜于测量20nF至200nF之间的电容；2μ档，宜于测量200nF至2μF之间的电容;20μ档,宜于测量2μF至20μF之间的电容.经验证明，有些型号的数字万用表（例如DT890B＋）在测量50pF以下的小容量电容器时误差较大,测量20pF以下电容几乎没有参考价值。
此时可采用串联法测量小值电容。
方法是：先找一只220pF左右的电容,用数字万用表测出其实际容量C1,然后把待测小电容与之并联测出其总容量C2,则两者之差（C1－C2）即是待测小电容的容量。
用此法测量1～20pF的小容量电容很准确。
2、用电阻档检测实践证明，利用数字万用表也可观察电容器的充电过程，这实际上是以离散的数字量反映充电电压的变化情况。
设数字万用表的测量速率为n次/秒，则在观察电容器的充电过程中，每秒钟即可看到n个彼此独立且依次增大的读数.根据数字万用表的这一显示特点，可以检测电容器的好坏和估测电容量的大小。
下面介绍的是使用数字万用表电阻档检测电容器的方法,对于未设置电容档的仪表很有实用价值。
此方法适用于测量0。
1μF～几千微法的大容量电容器。
1.测量操作方法如图所示，将数字万用表拨至合适的电阻档，红表笔和黑表笔分别接触被测电容器Cx的两极，这时显示值将从“000”开始逐渐增加，直至显示溢出符号“1”。
若始终显示“000”，说明电容器内部短路；若始终显示溢出,则可能时电容器内部极间开路，也可能时所选择的电阻档不合适。
配电网电容电流测量方法
配电网电容电流测量方法系统电容电流是指系统在没有补偿的情况下，发生单相接地时通过故障点的无功电流。
测量方法很多，这里介绍几种常用的方法。
一、单相金属接地法单相金属接地又分为投入消弧线圈补偿接地和不投入消弧线圈两种。
1、不投入消弧线圈不投入消弧线圈（即中性点不接地）的单相金属接地测量，其接线如图13-10所示，图中，QF为接地断路器；TV为测量用电压互感器；TA1、TA2为保护和测量用电流互感器；W为低功率因数功率表，用以测量接地回路的有功损耗；TA1的1、2端子接QF的过流保护。
电流、电压向量图如图13-11所示。
图13-10 不投入消弧线圈的单相金属接地测量原理图图13-11 不投入消弧线圈的单相接地的电流、电压向量图试验是在系统单相接地下进行的，当系统一相接地时，其余两相对地电压升为线电压。
因此，在测量前应消除绝缘缺陷，以免在电压升高时非接地相对地击穿，形成两相接地短路事故。
为使接地断路器能可靠切除接地电容电流，须将三相触头串联使用，且应有保护。
若测量过程中发生两相接地短路，要求QF能迅速切断故障，其保护瞬时动作电流应整定为IC的4~5倍。
合上接地断路器QF，迅速读取图中所示各表计的指示数值后，接地开关应立即跳闸。
所用表计均不得低于0.5级。
测量功率，应用低功率因数功率表。
由于三相对地电容不等，一相单相接地难以测得正确的阻尼率，需三相轮流接地测量，取三次测量结果的算术平均值。
测量结果的计算：上三式中I cp——接地电流的有功分量（安）；I cp——接地电流的无功分量（安）；I c——系统总接地电流（安）；P——接地回路的有功损耗（瓦）；U□——中性点不对称电压（伏）；d%——系统的阻尼率。
若测量时的电压和频率不是额定值，则需将测得的电流折算到额定电压和额定频率下的数值，即式中I ce——电压和频率为额定值时的系统接地电容电流（安）；f e——额定频率（赫兹）；U e——额定电压（伏）；U av——三相电压（线电压）的平均值（伏）。
接地电容电流测试仪
FS500P接地电容电流测试仪本仪器适用配网电压等级：6kV、10kV和35kV中压配电网中性点不接地系统。
目前，我国配电系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。
据统计，配电网的故障很大程度是由于线路单相接地时电容过大而无法自行息弧引起的。
因此，我国的电力规程规定当：3-10KV不直接连接发电机的系统和35、66KV系统，当单相接地电容电流不超过下列数值时，应采用不接地方式；当超过下列数值又需要在接地故障条件下运行时，应采用消弧线圈接地方式。
（1）3-10KV钢筋混凝土货金属杆塔的架空线路构成的系统和所有35、66KV系统，10A；（2）3-10KV非钢筋混凝土和金属杆塔的架空线路构成的系统，当电压为：1）3KV和6KV时，30A；2）10KV时，20A；3）3-10KV电缆线路构成的系统，30A。
应装设消弧线圈以补偿电容电流，这就要求对配网的电容电流进行测量以做决定。
另外，配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。
传统的测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。
测试仪直接从PT的二次侧测量配电网的电容电流，无需做繁杂的安全措施和等待冗长的调度命令，只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。
由于从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号，同时测试仪的输出端可以耐受100V的交流电压，若测量时系统有单相接地故障发生，亦不会损坏PT和测试仪，因而无需做特别的安全措施使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠。
该测试仪采用大屏幕液晶显示，中文菜单，操作非常简便，且体积小、重量轻，便于携带进行户外作业，接线简单，测试速度快，数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。
电容的测量方法
电容的测量方法电容是电路中常见的元件之一，它用来存储电荷并具有储能的功能。
在电子电路设计和维护中，经常需要对电容进行测量，以确保电路的正常工作。
本文将介绍几种常见的电容测量方法，希望能对大家有所帮助。
首先，最简单的电容测量方法是使用万用表。
将万用表调至电容测量档位，然后将电容两端的引线分别连接到万用表的测试端子上，即可读取电容的数值。
需要注意的是，测量电容时要确保电容已经完全放电，否则可能会对万用表产生影响。
其次，可以利用示波器进行电容的测量。
示波器是一种用来显示电信号波形的仪器，通过将电容与示波器连接，可以观察到电容充放电的波形。
根据波形的特点，可以计算出电容的数值。
这种方法适用于对电容的动态特性进行分析。
另外，还可以利用LCR（电感、电容、电阻）测试仪进行电容的测量。
LCR测试仪是一种专门用来测试电感、电容和电阻的仪器，通过选择电容测试档位，将电容连接到测试端子上，即可读取电容的数值。
LCR测试仪通常还可以同时测量电容的等效串联电阻和等效串联电感，对于一些特殊要求的电路设计和分析非常有用。
最后，还可以利用交流电桥进行电容的测量。
交流电桥是一种用来测量电阻、电感和电容的仪器，通过调节电桥的平衡，可以得到电容的准确数值。
这种方法适用于对电容的精确测量，对于一些对电容精度要求较高的场合非常有用。
总之，电容的测量方法有很多种，不同的方法适用于不同的场合。
在实际工作中，可以根据具体的需求选择合适的测量方法，以确保电路的正常工作和性能的稳定。
希望本文介绍的电容测量方法能对大家有所帮助，谢谢阅读！。
浅析煤矿6kV高压电网单相接地电容电流的测试原理及方法
图1
信号注入法测量配电网电容电流原理
2011 年 9 月
邓建忠： 浅析煤矿 6 kV 高压电网单相接地电容电流的测试原理及方法
第 20 卷第 9 期
± 2% ； 电源电压： 交流（ 220 ± 22 ） V， 50 Hz。 4． 2 测量方法 图 4 是配电网电容电流测量原理图， 其中： L A 、 LB 、 L C 分别为电压互感器 （ PT ） 三相的高压绕组， 二 Lb 、 L c 组成开口三角形； C A 、 CB 、 C C 为导 次绕组 L a 、 线三相对地电容。 测量仪向 PT 开口三角注入一个 LB 、 LC 则在 PT 的一次绕组 L A 、 一定频率的电流 i0 ， i2 、 i3 ， 中分别感应出三个电流 i1 、 这三个电流将分别 PT R 、 在 三相的一次绕组电阻 漏抗 X L 和导线对地 电容中产生压降。因此就可以依据电容与阻抗的关 系由仪器内置的软件系统准确地计算出系统的电容 电流。
1
煤矿高压电网单相接地电容电流的测试
பைடு நூலகம்电网单相接地电容电流的实际测定， 是为电网
单相接地故障和接地电容电流的综合治理与保护提 供依据， 所以测试数据的真实性及有效性尤为重要 。 为此须注意如下几点：
0530 收稿日期： 2011作者简介： 邓建忠（ 1972 － ） ， 男， 山西昔阳人， 工程师， 从事机电技术工作。
4
现场测量仪器及注意事项
单相接地电容电流测试仪器种类较多， 原理多 为母线 PT 注入信号法， 如 DRY － 2 型电容电流测试 仪。 4． 1 仪表适用范围 1 ～ 66 kV 中 性 点 不 接 地 电 网； 环 境 温 度： － 20 ～ 45 ℃ ； 测 量 范 围： 1 ～ 200 A； 测 量 误 差： 4． 4
系统电容电流测试方法及试验设备选取
系统电容电流测试方法及试验设备选取系统电容电流测试的必要性及其估算，常见测试方法及试验设备的选取。
标签：系统电容电流；测试方法及试验设备选取。
系统电容电流是指正在运行中的中性点不接地系统在没有补偿的情况下，发生单相接地时，流过接地点的无功电流。
一、系统电容电流测试的必要性伴随着电网的快速发展，系统电容电流逐年增大。
电容电流值过大时，在发生单相接地故障的瞬间很可能形成接地电弧，而接地电弧不易熄灭，在风力、电动力、热气流等的作用下会拉长，有可能进一步导致相间短路引起线路跳闸事故；接地电弧还可能产生间歇性弧光过电压，使电磁式电压互感器铁芯过饱和引起谐振过电压等，造成熔丝熔断、避雷器、電压互感器损坏。
3～10kV电网，架空线路单相接地故障电流大于10A、电缆线路单相接地故障电流大于30A；35～66kV 电网单相接地故障电流大于10A，则需考虑补偿。
二、系统电容电流的估算A、架空线路B、电缆线路三、系统电容电流测试方法及试验仪器的比对选取系统电容电流测量方法可分为：直接法：单相金属直接接地法；间接法：中性点外加电容法、调谐法、相对地外加电容法、变频注入法等本文选取3种日常常用试验方法进行讨论：单相金属直接接地法、相对地外加电容法及变频注入法。
3.1、单相金属直接接地法：系统最大运行方式下，线路单相直接接地，试验接线如图一所示。
此方法最有效、最直接、最准确，但试验过程也最具故障隐患，很可能引起绝缘薄弱点击穿，并且经常由于场地限制试验人员距离接地点偏近。
3.2、相对地外加电容法：在系统的某一相对地接入一个适当容量的电容器，根据相电压变化计算出电容电流。
对于10kV系统，当母线电压互感器开口三角电压≦1V时，取（2.6～5）%C值；当母线电压互感器开口三角电压>1V时，取（5～8）%C值。
试验接线如图二所示。
根据测试值计算系统电容电流：试验前要根据系统估算外接电容器值大小，同时对外接电容器及高压试验引线的耐压绝缘仔细检测，并与地保持足够的安全距离。
变压器铁芯接地电流的测量方法与技巧
Ｅ重置圃
壅皇堡鱼 主 ＿ Ｇ
２０１６年第 ２４卷第 １期
变 ｉ 压 器 铁 芯提 地 电 漆 韵 ＝． … ＝． 、 ．＝． 测 量 方 法 与 技 Ｉ
（２６２７００）国 网 山 东 寿 光 市供 电公 司 隋 新 世 荆、明 亮
芯 接 地 极 多 个 位 置 测 量 。 当 测 量 的 变 压 器 铁 芯 接 地 电
＿一＿
图 １ 几 种 测 量 变压 器铁 芯 接 地 电流 的钳 形 电 流表
４ 测 量 变 压 器 铁 芯 接 地 电 流 的 注 意 事 项
测 量 变 压 器 铁 芯 接 地 电流 时 ，须 注 意 每 一 台变 压
器 的 测 量 位 置 应 在 铁 芯 接 地 极 上 相 对 固 定 ，不 得 在 铁
变 压 器 铁 芯 接 地 电 流 测 量 工 作 中 ． 出现 了 一 些 导 致 接 地 电 流 不 能 正 确 、准 确 测 量 的 情 况 。主 要 表 现 在 如 下 几 方 面 。
（１）不 清 楚 铁 芯 接 地 点 的 位 置 。在 运 行 中 的 变 压 器 下 部 ．既 有 铁 芯 接 地 点 ，也 有 外 壳 接 地 点 ，且 变 压 器 外 壳 接 地 点 不 止 一 个 ，而 是 多 个 ，这 样 就 出 现 了 运 维 人 员 在 测 量 变 压 器 铁 芯 接 地 电 流 之 前 ，分 不 清 楚 哪 一 个 是 铁 芯 接 地 点 的 问 题 。
运 行 人 员 应 每 月 对 运 行 中 的 变 压 器 进 行 一 次 铁 芯
３８ ａ目∞ 相关器器 奚 是
接 地 电 流 测 量 工 作 。测 量 变 压 器 铁 芯 接 地 电 流 时 ，应 尽 量 使 用 变 压 器 铁 芯 接 地 电 流 在 线 测 试 仪 进 行 测 量 ，也 可 以 使 用 机 械 式 钳 形 电 流 表 （如 图 １所 示 ）。 使 用 机 械 式 钳 形 电流 表 测 量 时 应 放 平 ，读 数 时 眼 睛 要 正 对 钳 形 电 流 表 的 仪 表 盘 部 分 。将 钳 形 电 流 表 紧 靠 铁 芯 接 地 极 ， 测 量 得 到 第 一 个 数 值 （基 准 值 ）；然 后 将 钳 形 电 流 表 环 绕 铁 芯 接 地 极 ，测 量 得 到 第 二 个 数 值 （实 测 值 ），用 第 二 个 数 值 减 去 第 一 个 数 值 即 可 得 到 真 实 的 变 压 器 铁 芯 接 地 电 流 。
变电站10kV系统电容电流测试分析
变电站10kV系统电容电流测试分析摘要：随着电力系统的迅速发展，供电线路特别是电缆的增长，导致系统对地电容增大，运行中的电容电流越来越大，对供电系统的安全、可靠运行造成不利影响。
因此对系统的电容电流数据的测试，进而采取科学合理、行之有效的补偿措施有着重要意义。
关键词：电容电流；注入法；电流补偿一、引言近年来由于电网的扩充，供电线路对地的分布电容量不断增大，变电站10-35kV系统的电容电流越来越大。
就目前而言，国内大部分地区为消除分布电容过大对系统带来的不利影响，采用了加装消弧线圈的方法（也有部分地区是加装小电阻）。
但无论以何种方法实现灭弧，能否准确地测量出系统的分布电容是关键。
因此，准确地测量出系统的分布电容，便成了保证电力系统安全运行的突出问题。
一旦知道了系统的分布电容，便可求出电容电流值，并根据此数据投入相应的消弧线圈，以补偿系统过大的电容电流。
基于以上原因公司近期安排对公司属近郊及市区郊府城、滨河等16座变电站10kV系统电容电流测量。
二、测试方法目前国内测量配电系统电容电流的方法有：单相金属接地法、偏置电容法、中性点外加电容法、外加互感器法、二次信号注入法等。
上述各种方法在测量方法、测量精度上都有不同程度的缺陷。
经过分析比较，本次测试采用中性点信号注入法。
该方法原理是：选用特定由图3-3所示，与规定值30A相比，各站电容电流值都要大，其中朱庄变和佳城变分别为55.4、40.5，相比之下段村、滨河等站电流值大大超过30A，段村、滨河高达7倍，最小的高村变电容电流也达到了规定值的四倍四、测试操作注意事项1、测试前一定要保证系统消弧线圈退出运行，并且系统没有其他接地点。
2、信号注入位置为一次中性点，所以在测试过程，虽然中性点不平衡电压不是太高，一般为100V左右，但是如果在测试过程中，突然发生单相接地，此时中性点电压将达到升高为系统线电压，对测试人员造成危害。
所有必须做好安全防护工作。
3、测试接线要牢固，特别是接地良好。
接地电阻的测量方法
影响接地电阻的因素很多：接地极的大小（长度、粗细）、形状、数量、埋设深度、周围地理环境（如平地、沟渠、坡地是不同的）、土壤湿度、质地等等。
为了保证设备的良好接地，利用仪表对接地电阻进行测量是必不可少的，接地电阻的测量方法可分为：电压电流表法；比率计法；电桥法。
按具体测量仪器及布极数可分为：手摇式地阻表法；钳形地阻表法；电压电流表法；三极法；四极法。
在此主要介绍电压电流表法。
一、电压电流表法电压电流表测量接地电阻法见图4.图中的电流辅助极是用来与被测接地电极构成电流回路，电压辅助极是用来测得被测接地电位。
采用该方法保证测量准确度的关键在于电流辅助极和电压辅助极的位置要选择适合。
如在辅助电流极以前，电压表已有读数，说明存在外来干扰。
按DL475-92《接地装置工频物性参数的测量导则》规定，当大型接地装置如110kV以上变电所接地网，或地网对角线D≥60m需要采用大电流测量，施加电流极上的工频电流应≥30A，以排除干扰减少误差。
（一）电压电流三极直线法。
电压电流三极直线法是指电流极和电压极沿直线布置，三极是：被测接地体、测量用电压极和电流极，其原理接线如图5所示。
一般d13=（4～5）D，d12=（0.5～0.6）d13，D为被测接地装置最大对角线长度，点2可以认为是处于的零点位。
根据测量导则（DL475-92），如d13取（4～5）D有困难，而接地装置周围的土壤电阻率又比较均匀时，d13可以取2D，d12取D值。
测量步骤如下：①按图4接线。
②记录初始的电压值V0.③通电后，记录电流值I1、电压值V1.④将电压极沿接地体和电流极连接方向前后移动3次，每次移动的距离为d13的5%，记录每次移动后的电流和电压数值，取3次记录的电压和电流值的算术平均值，作为计算接地体的接地电阻的电压和电流值。
（二）电压电流三极三角形法。
电极如图6所示布置，一般取d13=d12≥2D，夹角θ≈30度（或d23=1/2d12），测量步骤与电压电流三极直线法相同。
YTC750 配电网电容电流测试仪 用户操作手册说明书
YTC750配电网电容电流测试仪用户操作手册本仪器操作请注意：●使用前，仪器必须可靠接地。
●必须断开连接在系统中性点上的补偿装置（如消弧线圈）。
●对于少数在PT中性点上安装高阻消谐器的PT组，必须将消谐器短接后再进行测量。
●如果系统两段母线上的PT二次绕组是并联运行的，应将二次绕组改成单独运行的方式后，再进行测量。
●如果PT开口三角接入的负载（如消谐装置）阻抗小于100欧姆，应将该负载断开后再进行测量。
●本测量仪只能从电磁式PT的二次侧测量电容电流，不能从电容式电压互感器（CVT）进行测量。
目录一、概述 (1)二、技术指标 (1)三、面板介绍 (2)四、测量原理 (2)五、配电网中PT接线方式及PT的变比 (3)六、从变压器中性点测量配网电容电流的方法 (9)七、使用方法 (10)八、测量其他电压等级电网的电容电流 (15)九、仪器检验和日常校准 (16)十、常见的故障 (16)十一、售后服务 (16)一、概述目前，我国配电系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。
据统计，配电网的故障很大程度是由于线路单相接地时电容过大而无法自行息弧引起的。
因此，我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对配网的电容电流进行测量以做决定。
另外，配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。
传统的测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。
YTC750型全自动电容电流测试仪，直接从PT的二次侧测量配电网的电容电流，与传统的测试方法相比，该仪器无需和一次侧打交道，因而不存在试验的危险性，无需做繁杂的安全措施和等待冗长的调度命令，只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。
10kV配网系统电容电流的测算
10kV配网系统电容电流的测算冉启鹏;陈欣;代正元;董伟【摘要】对10kV配网系统电容电流的工程计算公式和现场测试方法进行了概述,同时对21个变电站电容电流现场测试结果进行了统计分析,对现场测试结果偏大和异常的变电站进行了理论计算,并对二者存在偏差的原因进行了分析.针对测算结果偏大和异常的情况以及现场测试中的几种典型异常情况提出了解决方案.【期刊名称】《云南电力技术》【年(卷),期】2010(039)006【总页数】4页(P46-49)【关键词】配网;电容电流;危害;测试;计算方法【作者】冉启鹏;陈欣;代正元;董伟【作者单位】云南电网公司昆明供电局,云南,昆明,650200;云南电网公司昆明供电局,云南,昆明,650200;云南电网公司昆明供电局,云南,昆明,650200;云南电网公司昆明供电局,云南,昆明,650200【正文语种】中文【中图分类】TM73电力系统中的线路和设备都存在一定的对地分布电容,在交流电压作用下,就会产生电容电流,特别是在配网系统中,随着系统规模的扩大、电力线路和设备不断增加以及电缆线路的大量投运,使得电容电流越来越大。
当电网稳定运行时,在不考虑系统参数和相电压误差的情况下,三相对地电容大小相等,在系统未接地时,三相对地电容电流数值相等,相位相差120°,其矢量和为零,中性点无电流流入。
由于配网系统往往直接面向用户供电,系统情况复杂,系统参数也不可能完全对称,因此,运行中的配网系统中总是存在电容电流。
更为严重的情况是当系统发生单相接地或间歇性电弧接地时,中性点电位升为相电压,其他两相电压将在振荡过程后上升为线电压,流过接地点的电容电流为其他两相电压在其对地电容上产生的电流矢量和,在不稳定单相接地过程中,将对电网造成间隙性电弧接地过电压,这种过电压的幅值有时可达相电压的 3～5倍或更高,往往会造成电网薄弱环节被击穿,甚至发展成相间短路,还可能引起电缆着火、避雷器爆炸等事故。
对地电容电流测试原理及方案
对地电容电流测试原理及方案芦冬坤;柴新【摘要】在深入分析对地电容电流测量方法基础上,以保定电网公司为例,给出了实际中采用的GW-2005遥控型便携式电容电流测试仪的基本原理及使用条件.最后给出了保定电网公司市区变电站实测电容值及电容电流值.对消弧线圈的装设提供了依据.【期刊名称】《电气开关》【年(卷),期】2012(050)006【总页数】3页(P104-106)【关键词】消弧线圈;电容电流;电网;改进【作者】芦冬坤;柴新【作者单位】保定供电公司,河北保定071051;保定供电公司,河北保定071051【正文语种】中文【中图分类】TM5311 引言消弧线圈的用途是在电力系统出现单相接地故障时提供感性型电流，以补偿电力系统线路对地的容性型电流，使的接地电弧容易熄灭，延缓故障相之恢复电压的初速度，同时降低其幅值，可靠地避免了接地电弧重新燃起，因而减免弧光接地过电压情况的发生。
为减少电缆及架空线单相接地发展为故障的次数，以及消除接地等非正常运行方式产生的过电压，在保定电网应用了大量的消弧线圈，装设消弧线圈必须做到有的放矢，即对所要装设点的对地电容电流值的测量是前提。
本文在深入分析对地电容电流测量方法基础上，以保定电网公司为例，给出了实际中采用的GW－2005遥控型便携式电容电流测试仪的基本原理及使用条件。
本文最后，给出了保定电网公司市区变电站实测电容值及电容电流值。
对消弧线圈的装设提供了依据。
2 对电容电流的测量原理在线精确测量电网对地电容电流的数值是消弧线圈系统自动消谐的前提条件，消弧线圈控制器根据测得的容性电流调控消弧线圈的电感，由此实现消弧目的［1－4］。
测量接地电容电流的实用方法可以界定为离线和在线两大类。
中性点位移电压、注入电流信号、变频法等都属于在线测量接地电容电流的方法，电网运行方式的改变引发电网对地的电容参数的变化，实现自动跟踪补偿就是要依据电网对地的电容参数的变化跟踪调整消弧线圈容量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单相金属接地电容电流测试法
单相金属接地又分不投入消弧线圈和投入消弧线圈两种。
一、不投入消弧线圈
不投入消弧线圈（即中性点不接地）的单相金属接地测量，其接线如图4–1所示，图中DL为接地断路器；YH为测量用电压互感器；LH1、LH2为保护和测量用电流互感器；W为低功率因数功率表，用以测量接地回路的有功功耗；LH1的1、2端子接DL的过流保护。
电流电压相量图，如图4–2所示。
试验是在系统单相接地下进行的，当系统一相接地时，其余两相对地电压升为线电压。
因此，在测试前应消除绝缘缺陷，以免在电压升高时非接地相对地击穿，形成两相接地短路事故。
为使接地断路器能可靠切除接地电容电流，需将三相触头串联使用，且应有保护。
若测量过程中发生两相接地短路，要求DL能迅速切断故障，其保护瞬时动作电流应整定为I C的4~5倍。
合上接地断路器DL，迅速读取图中所示各表计的指示数值后，接地开关应立即跳闸。
所用表计均不得低于0.5级。
测量功率应用低功率因数功率表。
由于三相对地电容不等，一相单相接地难以测得正确的阻尼率，需三相轮流接地测量，取三次测量结果的算术平均值。
图4–1 不投消弧线圈的单相金属接地测量原理图
图4–2 不投消弧线圈的单相金属接地的电流、电压相量图测量结果的计算：
I CP=P U∆
I CQ= I C2−I CP2
d%=I CP
I CQ
×100%
上式中，I CP−接地电流的有功分量，A；
I CQ−接地电流的无功分量，A；
P−接地回路的有功损耗，W；
U∆−中性点不对称电压，V；
D%−系统的阻尼率；
若测量时的电压和频率不是额定值，则需将测量的电流I C折算到额定电压和额定频率下的数值，即：
I CE=I C·U E
U av ·f E f
上式中，I CE−电压和频率为额定值时的系统接地电容电流，A；
f E−额定频率，Hz；
U E−额定电压，V；
U av−三相电压线电压的平均值，V；
由于这种方法，在测量过程中，非接地两相的电压要升高，一旦发生绝缘击穿，接地断路器虽然切除短路，但由于没有补偿，另一接地点的电弧不能熄灭，可能扩大事故。
同时由于单相接地产生负序分量，接地电流中将有较大的谐波分量，影响结果的准确度，所以一般不采用这种方法。
