备自投装置的要求
变电站的备用电源自投装置(备自投)
三、备自投的构造及其作用
3.1、进线备自投 、
图1 进线备自投
方式： 进线合位 进线合位， 进线分位 进线分位， 方式：1#进线合位，2#进线分位，母联合位
三、备自投的构造及其作用
3.2、母联备自投 、
图2 母联备自投
方式： 进线合位 进线合位， 进线合位 进线合位， 方式：1#进线合位，2#进线合位，母联分位
三、备自投的构造及其作用
1、低电压起动部份：当母线因各种原因失去电压 、低电压起动部份： 时 延时断开工作电源的断路器。 延时断开工作电源的断路器。 2、当工作电源的断路器断开，并捡查备用电源电 、当工作电源的断路器断开， 压 正常后， 正常后，将备用电源断路器自投上去保持对用 户供电。 户供电。 3、备投电源的方式： 、备投电源的方式：
四、故障分析
1、母线故障。 、母线故障。 2、线路故障。 、线路故障。
四、故障分析
备自投单母线分段一次结线图
4、1 母线故障
4、ቤተ መጻሕፍቲ ባይዱ 线路故障
五、备自投充电条件
定义： 定义：备自投只有充电完成后才能动作 备自投充电条件是： 备自投充电条件是： 1、进线1电源正常,1段母线PT电压合格，且开关合位。 进线1电源正常,1段母线PT电压合格，且开关合位。 ,1段母线PT电压合格 母联开关分位。 2、母联开关分位。 进线2电源正常,2段母线PT电压合格，且开关合位。 ,2段母线PT电压合格 3、进线2电源正常,2段母线PT电压合格，且开关合位。 备自投检测到进线1合位信号。 4、备自投检测到进线1合位信号。 备自投检测到进线2合位信号。 5、备自投检测到进线2合位信号。 备自投不闭锁。 6、备自投不闭锁。
八、断路器的操作回路
八、断路器的操作回路
国网技术培训备用电源自投装置.pptx
❖二、备自投装置一次接线方式
❖按接线方式可分为：
❖明备用、暗备用两种方式
❖变电所内主要有四种典型方式：
❖
1.桥开关备自投
❖
2.进线备自投
❖
3.变压器备自投
❖
4.分段开关备自投
❖何为明备用？
备用电源或备用设备不工作，处于备用状态，成 为明备用；
❖何为暗备用？
系统正常时，备用电源也投入工作 ，称为暗备用。 暗备用实际上是两个工作电源互为备用。
自动投入条件 。
LOGO
最后祝各位同学： 在新的工作岗位上 工作顺利，心想事成！ 谢谢大家 ！
LOGO 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。24.6.52
4.6.5Wednesday, June 05, 2024 10、人的志向通常和他们的能力成正比例。15:22:3315:22:3315:226/5/2024 3:22:33 PM 11、夫学须志也，才须学也，非学无以广才，非志无以成学。24.6.515:22:3315:22Jun-245-Jun-24 12、越是无能的人，越喜欢挑剔别人的错儿。15:22:3315:22:3315:22Wednesday, June 05, 2024 13、志不立，天下无可成之事。24.6.524.6.515:22:3315:22:33June 5, 2024
备投－方式2
❖ 动作过程：
当充电完成后,Ⅰ母、
Ⅱ母均无压，I1 无流
起动，经延时Tt1，跳
开2DL；
确认2DL 跳开后，且 合闸
跳闸
Ⅰ母、Ⅱ母均无压，
合上1DL。
LOGO
备用电源的备用方式备自投的基本要求工作原理
备用电源的备用方式备自投的基本要求工作原理备用电源是指在主电源发生故障、停电或其他原因导致供电中断时能够自动切换并提供电力的电源设备。
备用电源的备用方式主要有备自投和双供两种。
备自投是指备用电源通过自动切换装置感知到主电源故障后自动切换至备用电源工作；而双供方式是指备用电源与主电源同时工作，主电源发生故障时由备用电源补充供电。
备自投的基本要求包括以下几个方面：1.自动感知：备用电源需要通过自动切换装置感知主电源的状态，当主电源发生故障或停电时，备用电源能够及时感知并进行切换。
2.快速切换：备用电源需要具备快速的切换速度，以确保电源切换时的过渡时间尽可能短暂，减少对系统设备的影响。
3.自动恢复：备用电源在主电源恢复供电后需要自动切换回主电源，以保持系统正常运行，避免过长时间处于备用电源供电状态。
4.可靠性：备用电源需要具备高可靠性，能够长时间稳定运行，在供电切换时不会发生故障，确保系统正常运行。
5.适应性：备用电源需要适应不同的电源负载需求，在供电能力、电压、频率等方面能够满足系统的需求。
备自投的工作原理主要包括以下几个步骤：1.主电源监测：备用电源通过自动切换装置监测主电源的状态，包括电压、频率等参数。
正常情况下，主电源为系统提供电力。
2.主电源故障检测：当主电源发生故障或停电时，自动切换装置能够感知到主电源的异常状态，如电压下降、频率波动等。
3.备用电源投入：在感知到主电源故障后，备用电源通过自动切换装置自动切换至备用电源供电模式。
备用电源开始提供电力，以保持系统的正常运行。
4.主电源恢复检测：当主电源故障排除或电力供应恢复时，自动切换装置能够感知到主电源的恢复，并切换至主电源供电模式。
5.自动恢复：当主电源恢复供电后，备用电源自动切换回主电源，并停止供电。
系统恢复到主电源供电的正常工作状态。
备自投是一种常用的备用电源备用方式，能够确保系统在主电源故障或停电时继续提供电力，保证系统的正常运行。

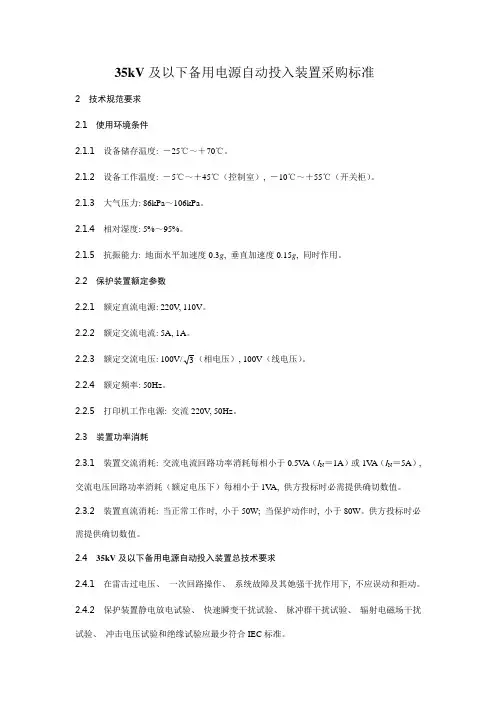

35KV及以下备用电源自动投入装置采购标准
35kV及以下备用电源自动投入装置采购标准2技术规范要求2.1使用环境条件2.1.1设备储存温度: －25℃～＋70℃。
2.1.2设备工作温度: －5℃～＋45℃（控制室）, －10℃～＋55℃（开关柜）。
2.1.3大气压力: 86kPa～106kPa。
2.1.4相对湿度: 5%～95%。
2.1.5抗振能力: 地面水平加速度0.3g, 垂直加速度0.15g, 同时作用。
2.2保护装置额定参数2.2.1额定直流电源: 220V, 110V。
2.2.2额定交流电流: 5A, 1A。
2.2.3额定交流电压: 100V/3（相电压）, 100V（线电压）。
2.2.4额定频率: 50Hz。
2.2.5打印机工作电源: 交流220V, 50Hz。
2.3装置功率消耗2.3.1装置交流消耗: 交流电流回路功率消耗每相小于0.5V A（I N＝1A）或1V A（I N＝5A）, 交流电压回路功率消耗（额定电压下）每相小于1V A, 供方投标时必需提供确切数值。
2.3.2装置直流消耗: 当正常工作时, 小于50W; 当保护动作时, 小于80W。
供方投标时必需提供确切数值。
2.435kV及以下备用电源自动投入装置总技术要求2.4.1在雷击过电压、一次回路操作、系统故障及其她强干扰作用下, 不应误动和拒动。
2.4.2保护装置静电放电试验、快速瞬变干扰试验、脉冲群干扰试验、辐射电磁场干扰试验、冲击电压试验和绝缘试验应最少符合IEC标准。
2.4.3装置调试端口应带有光电隔离。
2.4.4保护装置与其她装置之间输入和输出回路, 应采取光电耦合或继电器触点进行连接, 不应有直接电气联络。
2.4.5保护装置中插件应接触可靠, 而且有良好交换性, 方便检修时能快速更换。
2.4.6保护装置应含有直流电源快速小开关, 与保护装置安装在同一柜上。
2.4.7保护装置逻辑回路应由独立直流/直流变换器供电。
2.4.8直流电压消失时, 保护装置不应误动, 同时应有输出接点以起动告警信号。
变电站典型备自投装置闭锁条件
注：取该闭锁量有闭锁备投，造 成全站失压的风险。如K1
结论：考虑1B中压侧后备保护闭锁方式一；考虑2B中压侧后备保护闭锁方式二。 同理考虑1B低压侧后备保护闭锁方式一；考虑2B低压侧后备保护闭锁方式二。
同理考考虑1B差动、非电量、高后备作为进线自投方式二的闭锁量。
典型备自投方式的闭锁条件
3.2内桥接线进线、分段自适应备自接装置外部闭锁条件
分段自投方式： 为防止该方式下备自投装置动 作，3DL合闸于母线、变压器内 部故障，需考虑1B、2B差动、 非电量、后备保护作为该方式 闭锁量。
典型备自投方式的闭锁条件
3.3母线备自接装置外部闭锁条件
母段备自投方式： 母线备自投一般用于单线单变 的变电站中。当变压器失电后, 靠外接电源自投保该变电站中 低压母线供电。 注意：对于母线备自投装置还 应考虑主备线路自投后的带负 荷能力，若主备线路不能满足 母线负荷要求，应采用自投前 切除非重要负荷线路再合主备
开关方式。
在GB/T 14285-2006《继电保护和安全自动装置技术规程》中，规定 以下情况应装设备用电源自动投入装置：
1）装有备用电源的发电厂厂用电源和变电所电源。 2）由双电源供电，其中一个电源经常断开作为备用的变电所。 3）降压变电所内有备用变压器或有互为备用的母线段。 4）有备用机组的某些重要辅机。
备自投外部闭锁开入接线注意事项
以主变备自投为例进行说明
单个闭锁开入：
主变备自投装置外部 闭锁开入，110kV母线差 动保护“Ⅱ母动作”闭锁 方式一，“Ⅰ母动作”闭 锁方式二，可采用1DL合 后位置串“Ⅱ母动作”接 点、4DL合后位置串110kV 母差“Ⅰ母动作”接点。
备自投装置定值整定原则分析及优化建议
备自投装置定值整定原则分析及优化建议文章通过对典型备自投装置的动作逻辑、定值整定原则进行具体分析，提出了优化建议。
标签：备自投；整定原则；优化建议引言随着社会经济不断发展，电力客户对电力系统供电可靠性的要求越来越高，备用电源自动投入装置（以下简称备自投装置）作为提高多电源供电变电站的供电可靠性、保障对客户连续供电的一种有效手段已被广泛应用在各级供电系统中。
由于电网规模不断扩大，电网结构日趋复杂，多级变电站或多套备自投装置需要相互配合，备自投装置的定值整定尤为重要。
文章将针对几种典型的备自投装置的定值整定进行分析和探讨。
1 备自投装置基本要求及动作逻辑1.1 备自投装置基本要求（1）当工作电源无压，而备用电源有压，且无其他闭锁条件时，备自投装置应能起动。
（2）当手动、遥控切除工作电源时，应闭锁该侧备自投。
（3）备自投装置每充电完成一次后，仅允许动作一次，下一次动作需重新充电。
（4）在备用电源投入前，需要确认工作电源开关确已断开。
（5）电源开关偷跳或继电保护跳开后而无需闭锁时备自投装置应动作。
（6）备自投装置除了备自投功能外，应具备联切功能，以便联切小火电、电容器或部分负荷。
1.2 备自投装置动作逻辑下面以内桥接线主接线变电站为例，介绍最常见的桥开关备自投方式及线路备自投方式动作逻辑，如图1所示。
由图1可见，变电站高压侧为内桥接线，线路1进线开关DL1对应Ⅰ母线，线路2进线开关DL2对应Ⅱ母线，桥开关DL3。
1.2.1 桥开关备自投装置动作逻辑正常运行时，Ⅰ、Ⅱ母线均有压，DL1、DL2在合位，桥开关DL3在分位。
（1）Ⅰ母失压、Ⅱ母有压时，跳开DL1开关，合上DL3开关恢复Ⅰ母供电。
（2）Ⅱ母失压、Ⅰ母有压时，跳开DL2开关，合上DL3开关恢复Ⅱ母供电。
（3）进线DL1或DL2开关偷跳时，合上DL3开关恢复Ⅰ母或Ⅱ母供电。
（4）为防止PT断线时备自投误动，用检线路无流的判据加以闭锁。
以上备投动作过程分解为下列动作逻辑：（1）动作逻辑1：当满足Ⅰ母无压、线路Ⅰ无流、Ⅱ母有压条件时启动，在DL1合位、DL3分位情况下，经跳闸延时跳开DL1开关。
备自投原理及要求
• 分段（桥）开关自投（方式3、方式4） • 当两段母线分列运行时，装置选择分段(桥)
开关自投方案。
• 充电条件：1) Ⅰ母、Ⅱ母均三相有压； • 2) 1DL、2DL 在合位,3DL 在分位。 • 经备自投充电时间后充电完成。 • 方式3--Ⅰ母失压: • 放电条件：1) 3DL 在合位经短延时； • 2) Ⅰ、Ⅱ母均无压（三线电压均小于
备用电源自动投入条件
备自投的条件：首先应该有备用电源或备用 设备。其次，当工作母线电压下降时，由备 自投跳开工作电源的断路器后才能投入备用 电源或设备；另外一种情况是工作电源部分 系统故障，保护动作跳开工作电源的断路器 后才投入备用电源或设备。
备用电源自动投入条件
a.低电压元件：所接母线失压后可靠动作，而在电网故 障切除后可靠返回，为缩小低电压元件动作范围，低 电压定值宜整定得较低，一般整定为0.15～0.3倍额 定电压。 为避免自动投入装置失压误动，低电压元件可由 两个电压继电器组成，其触点构成与门出口，两个电 压继电器的电压可取自同一组电压互感器的不同相别， 也可取自不同的电压等级或所用电系统。
运行中应注意的几个问题
备自投的后加速跳闸问题：当备自投动作于 永久故障的设备上，应加速跳闸并只动作 一次。优先配置有后加速电流保护功能的 备自投装置。
运行中应注意的几个问题
6、备自投闭锁问题：有实现手动跳闸闭锁及 保护闭锁功能，分别有母差动作闭锁，主 变后背保护动作闭锁动或母线发生故障， 备自投不应动作。
运行中应注意的几个问题
备自投的动作时间问题：低电压元件动作后 延时跳开工作电源，其动作时间应大于本 线路电源侧后备保护动作时间和线路重合 闸时间的和。
运行中应注意的几个问题
1. 在变电站新投运时，必须做备自投装置的 实际带开关跳、合试验，不能用简单的模 拟试验来代替，模拟试验只能用来检测备 自投装置的一般逻辑功能。
自动装置—铁路电力供电系统备自投(铁路牵引供电系统继电保护)
4QS
TV6 TV5 T1
α相并补 β相并补
2QS TV4
运行方式二：1号进线带T2
2QF
主变运行。
T2
3QF
5QF
7QF
8QF
4QF
6QF
α相母线
图6.9 牵引变电所主接线示意图
β相母线
运行方式三：
1号进线 TV1
进线主变运行方式分析
2号进线 TV2
TV3
1QS
5QS
1QF
3QS
4QS
TV6 TV5 T1
β相母线
图6.9 牵引变电所主接线示意图
运行方式二下的进线自投
TV1 TV3
1号进线
1QS 5QS
1QF 3QS
TV6 TV5 T1
α相并补 β相并补
2号进线 TV2
2QS TV4
2QF 4QS
T2
3QF
5QF
7QF
8QF
4QF
6QF
α相母线
β相母线
图6.9 牵引变电所主接线示意图
运行方式二 分2QF、4QF、6QF
100%备用方式
2QF 4QS
T2
100%备用方式
3QF
5QF
7QF
8QF
4QF
6QF
α相母线
β相母线
图6.9 牵引变电所主接线示意图
运行方式二下的进线自投
运行方式二下的进线自投
TV1 TV3
1号进线
1QS 5QS
1QF 3QS
TV6 TV5 T1
α相并补 β相并补
2号进线 TV2
2QS TV4
α相并补 β相并补
2QS TV4
备用电源自动投入装置的使用
备用电源自动投入装置的使用一、应装设备用电源自动投入装置的情况1、由双电源供电的变电站和配电站，其中一个电源经常断开作为备用。
2、发电厂、变电站内有备用变压器。
3、接有I类负荷的由双电源供电的母线段。
4、含有I类负荷的由双电源供电的成套装置。
5、某些重要机械的备用设备。
二、对备用电源自动投入装置的要求1、应保证在工作电源断开后投入备用电源。
2、工作电源故障或断路器被错误断开时，自动投入装置应延时动作。
3、手动断开工作电源、电压互感器回路断线和备用电源无电压的情况下，不应启动自动投入装置。
4、应保证自动投入装置只能动作一次。
5、自动投入装置动作后，如备用电源投到故障线路或设备上，应使保护加速动作并跳闸。
6、自动投入装置中可设置工作电源的电流闭锁回路。
7、一个备用电源同时作为几个电源的备用时，自动投入装置应保证在同一时间备用电源只能作为一个电源的备用。
8、自动投入装置可采用带母线残压闭锁或延时切换方式，也可采用带同步检定的快速切换方式。
三、微机线路的备用电源自动投入装置1、备用电源自动投入装置使系统自动装置与继电保护装置相结合，是一种对用户提供不间断供电的经济而又有效的技术措施。
2、备自投装置的核心部分采用高性能单片机，由CPU模块、继电器模块、交流电源模块、人机对话模块等构成，具有抗干扰性强、稳定可靠、使用方便等优点。
其液晶数显屏和备自投面板上所带的按键使得操作简单方便，也可通过RS485通信接口实现远程控制。
3、备自投装置采用交流不间断采样方式采集到信号后，实时进行傅里叶计算，能精确判断电源状态，并实施延时切换电源。
备自投具有在线运行状态监视功能，可观察各输入电气量、开关量、定值等信息。
4、备自投装置在不同电压等级(如110kV、10kV、0.4kV系统)的供配电回路中使用时，需要设定不同的电气参数。
在选择备自投功能时一定不可以投入低电压保护，以免冲突引起拒动或误动。
5、备自投装置的使用条件：1）应该有备用电源或备用设备。
备自投的基本原则
备自投的基本原则备自投的基本原则为保证供电的可靠性，电力系统经常采用两个或两个以上的电源进行供电，并考虑相互之间采用适当的备用方式。
当工作电源失去电压时，备用电源由自动装置立即投入，从而保证供电的连续性，这种自动装置称为备用电源自动投入装置，简称BZT。
备用电源自动投入装置遵循的基本原则如下：1．当工作母线上的电压低于检无压定值，并且持续时间大于时间定值时，备自投装置方可起动。
备自投的时间定值应与相关的保护及重合闸的时间定值相配合。
2．备用电源的电压应工作于正常范围，或备用设备应处于正常的准备状态，备自投装置方可动作，否则应予闭锁。
3．必须在断开工作电源的断路器之后，备自投装置方可动作。
4．人工切除工作电源时，备自投装置不应动作。
装置引入进线断路器的手跳信号作为闭锁量，一旦采到手跳信号，立即使备自投放电，实现闭锁。
5．避免备用电源合于永久性故障在考虑运行方式和保护配置时，应避免备自投装置使备用电源合于永久性故障的情况发生。
一般通过引入闭锁量或检开关位置使备自投放电。
例如，就主变低压侧分段开关备自投而言，变压器差动保护动作跳主变各侧时，一般表明主变本体发生故障，此时无需闭锁低压侧分段开关备自投；而变压器后备保护动作时，可能是低压侧母线或其出线上发生了故障，此时一般应闭锁低压侧分段开关备自投。
6．备自投装置只允许动作一次以往常规的备用电源自动投入装置通过装置内部电容器的充放电过程来保证只动作一次。
为了便于理解，微机装置仍然引用充放电这一概念，只不过微机备自投装置由软件通过逻辑判断实现备自投充放电。
当备自投充电条件满足时，经10秒充电时间后，进入充电完毕状态。
当放电条件满足、有闭锁信号或退出备自投时立即放电。
装置原理1．有压、无压和无流的判据LCS600系列备自投装置需要判断母线或线路有压或无压，线路是否无流。
母线有压指接入的三个相电压均大于等于检无压定值，即用逻辑“与”来判母线无压，可以避免工作电源PT一相或两相断线时备自投的误动。
110kV备自投装置技术规范书
110kV备自投装置技术规范书110kV备用电源自投装置技术规范书工程项目:广西电网公司年月目录1 总则2 工程概况3 技术要求3.1气象特征与环境条件3.2装置技术参数要求3.3一般技术要求4 备用电源自投装置功能和技术要求 4.1装置技术要求4.2装置的功能要求4.3通信功能4.4 GPS对时功能5 对备自投柜的要求6 供货范围7 技术服务8 质量保证和试验9 包装、标志、运输和保管 10 卖方填写的技术性能表附件一差异表附件二投标人需要说明的其他问题11 总则1.1本规范书适用于110kV备用电源自投装置。
投标者可提供高质量(可靠性高、损耗低、运行维护方便)的设备和附件来满足规范书中设计及工艺的标准要求。
1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和工业标准的优质产品。
1.3 卖方应以书面形式对本规范书的条款逐条做出详细应答，确认对本规范书要求的满足和差异，对偏差部分应列出偏差表作详细描述。
1.4 本设备技术规范书所使用的标准如与卖方所执行的标准有偏差时，按高标准执行。
1.5 本设备技术规范书经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本设备技术规范书未尽事宜，由买卖双方协商确定。
1.7标准本规范书提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，对国家有关的强制性标准，必须满足其要求。
GB14285-93 继电保护和安全自动装置技术规程DL/T 769-2001 电力系统微机继电保护技术导则DL/T 478-2001 静态继电保护及安全自动装置通用技术条件SD 286-88 线路继电保护产品动模试验技术条件DL 479-92 静态距离保护装置技术条件DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程DL/T 5147-2001 电力系统安全自动装置设计技术规定中国南方电网安全自动装置管理规定(暂行)广西电网安全自动装置管理规定广西电网典型电源备自投逻辑规范书中所有设备、备品备件，除规定的技术要求和参数外，其余均应遵照最新版的IEC标准及和中国规程要求。
220kV备自投装置标准化要求
线路备投组别（0、1、2）
备投优先级（0、1、2）
L6
220kV***#6 线路
组别设置可设为 0、1 或 2，同设为“1”的为一组线路，同设为“2”的是另一组线路，
组别为“1”、“2”的两组线路互为备投。对于不参与线路备投或未接入装置的线路间隔将
组别设为“0”即可。
备投优先级设置可设为 0、1 或 2，“0”表示该线路间隔不参与备投；“1”表示该线路
3) 启动条件
当装置检测到系统满足以下两个条件，且经 Tq 延时后，装置启动。 ① 所有运行的母线电压＜U2（判电压启动定值）； ② 所有主供线路无流。
-3-
220kV 变电站 220kV 备自投装置标准化要求
4) 线路备自投功能动作逻辑
线路备自投功能的动作逻辑如下，见图 1： ① 满足充电条件经 Tc 延时后，装置充电完成； ② 满足启动条件经 Tq 延时后，装置启动，出口跳开所有无流的主供线路开关； ③ 在 TT 时间内，当检测到所有主供线路的开关均处于分位时，继续动作逻辑，否则装置
3、备投母联（分段）开关的优先级定值
定值符号
定值说明
整定范围及步长
Bus_Breaker1 ****开关备投优先级
0~3
Bus_Breaker2 ****开关备投优先级
0~3
Bus_Breaker3 ****开关备投优先级
0~3
注：各开关的优先级不能相同，0 除外。
2) 启动条件
当装置检测到系统满足以下两个条件，且经 Tq 延时后，装置启动。
N
在分位且无检修信号
Y 合该备投开关
n=n+1TFra bibliotek时间内该开关位置
N
为合位且两侧母线有压
备自投装置管理规定(3篇)
第1篇第一条为了规范备自投装置的管理，确保电力系统的安全稳定运行，提高供电可靠性，根据《电力法》、《电力设施保护条例》等法律法规，结合我国电力行业实际情况，制定本规定。
第二条本规定适用于电力系统中备自投装置的设计、安装、调试、运行、维护、检修和报废等各个环节。
第三条备自投装置的管理应遵循“安全第一、预防为主、综合治理”的原则，确保电力系统的安全稳定运行。
第四条电力企业应建立健全备自投装置的管理制度，明确各部门、各岗位的职责，加强备自投装置的日常管理。
第五条备自投装置的设计、安装、调试、运行、维护、检修和报废等环节，应严格执行国家有关标准和规范。
第六条电力企业应加强对备自投装置管理人员的培训，提高其业务素质和操作技能。
第七条电力企业应定期对备自投装置进行检查、试验和评估，确保其安全可靠运行。
第二章备自投装置设计第八条备自投装置的设计应符合国家有关标准和规范，满足电力系统的安全稳定运行要求。
第九条设计单位应具备相应的资质，设计人员应具有丰富的设计经验和专业知识。
第十条备自投装置的设计应充分考虑以下因素：（一）电力系统的电压等级、电流等级、短路电流、短路持续时间等参数；（二）电力系统的接线方式、保护装置的配置；（三）备自投装置的运行环境、安装方式、维护条件等；（四）备自投装置的技术性能、可靠性、抗干扰能力等。
第十一条备自投装置的设计应包括以下内容：（二）原理图、接线图；（三）设备清单；（四）安装、调试、维护说明书；（五）产品合格证、检验报告。
第三章备自投装置安装第十二条安装单位应具备相应的资质，安装人员应具有丰富的安装经验和专业知识。
第十三条安装备自投装置前，应检查设备是否符合设计要求，安装环境是否满足设备运行条件。
第十四条安装过程中，应严格按照设计图纸和施工规范进行，确保设备安装牢固、接线正确。
第十五条安装完毕后，应进行以下检查：（一）设备外观检查；（二）设备功能检查；（三）电气性能检查；（四）通信接口检查。
4.1备自投装置含义工作方式及基本要求
措施： AAT装置在 动作前必须检测备 用母线是否有电。
5、AAT的动作时间应使负 荷停电时间尽可能短
动作时间过长：不利于电动机的自启动
动作时间过短：电动机残压过高，投入备用 电源后会产生很大的冲击电流损坏电动机；
措施：AAT装置的动作时间以1s~1.5s为宜，低压场 合可减至0.5s。
6、当测量工作电 源电压的TV二次 侧熔断器熔断时， AAT装置不应动作。
低电压启动 部分采用两 个低电压继 电器，其线 圈接成V形， 其触点串联。
7、应校验AAT装 置动作时，备用 电源的过负荷情 况及电动机的自 启动情况
如果过负荷 或电动机不 能自启动， 应在AAT装 置动作时自 动减负荷。
采用AAT 的优点：
措施：
AAT装置在工作母线上设置独立的低压 启动部分，当工作母线失压时，启动AAT 跳闸回路，断开供电元件的受电侧断路器， 投入备用电源。
2、AAT装置应保证只有当工作电源 断开以后，备用电源才能投入
措施：AAT装置只能在工作电源的受电侧断路器断开以 后，合闸部分才能启动，迅速合上备用电源的断路器。
2）T1故障时：
1QF、2QF断开 3QF、4QF闭合
1）正常工作时：
1QF、2QF、 4QF、5QF闭合 3QF断开
2）T1故障时：
1QF、2QF断开 3QF闭合
此处可以分开，分别 为两段工作母线
1、工作电源的电压不论何种原因 消失时，AAT均应动作。
工作母线Ⅰ段或Ⅱ段失去电压的原因： ①工作变T1或T2发生故障； ② 1QF、2QF或6QF、7QF发生误跳闸； ③Ⅰ段或Ⅱ段母线上发生短路； ④ Ⅰ段或Ⅱ段母线上的出线发生短路且未被该出线QF断开
备用电源自动投入装置调试
4.参数整定
（1）低电压继电器KV1、KV2动作电压整定。首先考虑在工作变压器高、低母线的出线电抗器或变压器后面短路(见图8-2中k1点、k2点)时，低电压继电器KV1、KV2不应动作。
（2）变压器T1故障。T1的保护动作→KM1触点闭合→使YT1、YT2通电→1QF、2QF跳闸→2QF的动合辅助触点2-2打开→KL线圈失电，其动合触点延时打开。在KL触点打开之前(正电源→2QF辅助触点3-3→KL触点→KM2线圈→负电源)→KM2动作→3QF、4QF合闸→KL的动合触点延时打开，保证了AFS装置只动作一次。
I段母线故障或由I段供电的出线故障而出线断路器未断开时，动作过程同上。
（3）电力系统内故障使I段母线失去电压。当电力系统内故障，高压工作母线电压消失，使I段母线失去电压时，变压器T1的保护装置不动作，断路器1QF、2QF未断开，这时ATS装置由低电压继电器起动。I段母线失压→KV1、KV2动作→其触点闭合→KM3励磁→KT动作(正电源→KM3触点→KT线圈→KV1、KV2触点→电压互感器的辅助触点→负电源)→KM1，KM1→YT1、YT2通电→1QF、2QF跳闸，而后的动作过程如（2）中所述，最后备用变压器T0自动投人。
其次在工作母线出线上发生故障时(见图8-2中k3或k4点)，母线残压很低，接近于零，低电压继电器KV1、KV2必然动作。
一般选择KV1、KV2的动作电压等于额定电压的25％。
（2）过电压继电器KV3的动作电压整定。过电压继电器的动作电压，应按备用电源母线最低运行电压和保证电动机自起动两个条件整定。
一般情况，过电压继电器动作电压按额定电压的75％整定。
备自投装置
备用电源自动投人装置一、备用电源自动投入的作用备用电源自动投入装置，是当工作电源因故障自动跳闸后，自动迅速地将备用电源投入的一种自动装置，简称备自投装置。
备用电源自动投入装置动作时，通过合备用线路断路器或备用变压器断路器实现备用电源的投入。
在变电站，备用电源自动投入装置保证在工作电源故障退出后能够继续获得电源，使变电站的所用电正常供电，显然有效地提高了供电的可靠性。
二、对备用电源自动投入装置的基本要求针对一次系统的接线，备自投的一次接线方案不同，但都必须满足一些基本要求。
参照有关规程，对备自投装置的基本要求可归纳如下。
(1)应保证工作电源断开后，备用电源才能投入。
这一要求的目的是防止将备用电源投入到故障上，造成备自投装置动作失败，甚至扩大故障，加重设备损坏。
(2)工作母线不论任何原因电压消失，备用电源均应投入。
工作母线失压的原因包括供电电源故障、供电变压器故障、母线故障、出线故障没有断开、断路器误跳闸等，这些情况造成工作母线失压时，备自投装置均应动作。
但当备用电源无电压时备自投装置不应动作。
(3)备用电源只舶投入一次。
备自投装置动作，如果合闸于持续性故障，则备用电源或备用设备的继电保护会加速将备用电源或备用设备断开。
此时若再投入备用电源，不但不会成功，而且使备用电源或备用设备、系统再次遭受故障冲击，可能造成扩大事故、损坏设备等严重后果。
(4)备用电源投于故障时，继电保护应加速动作。
(5)电压互感器二次断线时装置不应动作。
工作母线失压时备自投装置均应动作，而备自投装置是通过电压互感器测量母线电压的。
当电压互感器二次断线时，备自投装置感受为母线失压，但此时实际母线电压正常，因此备自投装置不应动作.另外，备自投装置动作时间应该以负荷停电时间尽可能短为原则，以减少电动机的自起动时间。
但故障点应有一定的去游离和恢复绝缘时间，以保证装置的动作成功。
三、备用电源自动投入的一次接线方案备用电源自动投入的一次接线方案型式多样，按照备用方式可以分为明备用和暗备用。
110kV电网备用电源自投装置的配置原则和技术要求
110kV电网备用电源自投装置的配置原则和技术要求为规范110kV电网备用电源自投装置的配置与使用，防止110kV线路等元件故障造成全站失压和负荷损失，提高用户供电的可靠性。
根据《继电保护和安全自动装置技术规程》及《广东电力系统调度规程》的规定，制定110kV电网备用电源自投装置（以下简称BZT）的配置原则和技术要求。
一、配置原则（一）凡具备两路及以上系统供电电源的110kV变电站（110kV电网属于T接方式的除外）均应在110kV侧配置线路及分段备用电源自投装置。
（二）有两台及以上主变的变电站，均应在10kV侧配置备自投装置。
（三）对于多馈入电源变电站，应选择正常运行方式下的备用线路配置BZT装置。
（四）对两回或以上220kV线路－变压器组接线方式的变电站，在110kV母联开关加装备自投装置。
（五）对一些重要供电负荷，运行方式条件允许的，可考虑装设备自投装置。
（六）备用电源自投装置的配置，对新建或扩建的变电站应纳入基建工程规划；对已运行的变电站，应纳入技改工程计划。
（七）35kV变电站BZT装置的配置可参照执行。
二、技术要求（一）应保证当主供电源断开后，才投入备用电源。
（二）要正确选取BZT装置的充电、放电和启动条件，保证BZT装置只动作一次。
（三）要充分考虑BZT装置的闭锁条件，防止BZT发生不正确动作的情况。
必须考虑的闭锁条件有：1、人工切除本站主供电源时，BZT应闭锁；2、对有母差保护的变电站，线路BZT应加装母差保护闭锁；3、线路BZT加装线路刀闸位置闭锁信号，防止开关检修时突然合闸；4、主变或10kV的BZT要增加主变后备保护动作闭锁，防止备用电源合于永久性故障上。
（四）BZT装置的整定时间必须考虑与线路重合闸、线路后备保护和上下级BZT装置动作时间的配合，并考虑相应的延时和闭锁功能。
（五） BZT动作投入备用电源，若备用电源投于故障，应具有加速跳闸功能。
（六）BZT的放电条件应考虑必要的延时，以防止系统扰动、故障等形成的短时异常条件造成BZT闭锁。
备自投运行管理规定(3篇)
第1篇第一章总则第一条为确保电力系统的安全稳定运行，提高供电可靠性，规范备自投装置的运行管理，依据《电力法》、《电力设施保护条例》等相关法律法规，制定本规定。
第二条本规定适用于电力系统中备自投装置的运行管理，包括设计、安装、调试、运行、维护、检修、试验等工作。
第三条备自投装置的运行管理应遵循“安全第一、预防为主、综合治理”的原则，确保电力系统安全稳定运行。
第四条各级电力企业应建立健全备自投装置的运行管理制度，明确职责分工，加强监督检查，确保本规定的贯彻落实。
第二章备自投装置的定义与分类第五条备自投装置是指在电力系统中，当主电源故障或异常情况下，自动或手动切换至备用电源的装置。
第六条备自投装置按功能分为以下几类：（一）过电流备自投装置：在主电源发生短路故障时，自动切换至备用电源。
（二）低电压备自投装置：在主电源电压低于设定值时，自动切换至备用电源。
（三）失压备自投装置：在主电源电压完全消失时，自动切换至备用电源。
（四）备用电源切换装置：在主电源故障时，手动或自动切换至备用电源。
第三章设计与安装第七条备自投装置的设计应满足以下要求：（一）符合国家标准、行业标准和电力行业标准。
（二）具备可靠性、安全性、可维护性。
（三）适应电力系统的运行特点。
第八条备自投装置的安装应符合以下要求：（一）安装位置应便于操作、维护和检修。
（二）安装应符合设计要求，确保装置正常运行。
（三）安装过程中，应采取措施防止对电力系统造成影响。
第四章调试与试验第九条备自投装置的调试应包括以下内容：（一）检查装置的安装质量。
（二）进行装置的功能测试。
（三）进行装置的动作试验。
第十条备自投装置的试验应包括以下内容：（一）定期进行功能测试。
（二）定期进行动作试验。
（三）根据需要，进行特殊试验。
第五章运行管理第十一条备自投装置的运行管理应包括以下内容：（一）运行监视：实时监视装置的运行状态，发现异常情况及时处理。
（二）操作管理：严格执行操作规程，确保装置正常运行。
