此外，在进行支护结构设计之前，尚应对下述地下结构设 计资料进行收集和了解： (1)主体工程地下室的平面布臵以及与建筑红线的相对位臵， 这对选择支护结构型式及支撑布臵等有关； (2)主体工程基础的桩位布臵图，这与支撑体系中的立柱布 臵有关，应尽量利用工程桩作为立柱桩以降低造价； (3)主体结构地下室层数、各层楼板和底板的布臵与标高以 及地面标高，这与确定开挖深度，选择围护墙与支撑型式和布 臵以及换撑等有关。
石笼网护坡 边坡主动防护网 石笼网护岸
漓江石笼护岸 边坡简易护理
二、 基坑支护结构的设计原则与方法 基坑支护结构设计的原则为： (1)安全可靠： (2)经济合理： (3)便利施工： 根据现行国家行业标准《建筑基坑支护技术规 程》，基坑支护结构应采用分项系数表示的极限状态 设计方法进行设计。 基坑支护结构的极限状态，分为以下两类： 1．承载能力极限状态 2．正常使用极限状态
②H型钢支撑
H型钢支撑用螺栓连接，为工具式钢 支撑，现场组装方便，构件标准化，对不 同的基坑能按照设计要求进行组合和连接， 可重复使用，有推广价值。 H型钢常用者为焊接H型钢和轧制H型 钢。
(2)钢筋混凝土支撑
钢筋混凝土支撑它刚度大，变形小，能有效地控制 挡墙变形和周围地面的变形，宜用于较深基坑和周 围环境要求较高的地区。 但成型和发挥作用时间长、属于一次性支撑结构、 拆除困难。
二、水文地质勘察 应提供下列情况和数据： (1)地下各含水层的视见水位和静止水位； (2)地下各含水层中水的补给情况和动态变化情况， 与附近水体的连通情况； (3)基坑底以下承压水的水头高度和含水层的界面； (4)分析施工过程中水位变化对支护结构和基坑周 边环境的影响，提出应采取的措施。
三、基坑周边环境勘察 应包括以下内容： (1)查明影响范围内建(构)筑物类型、层数、基础 类型和埋深、基础荷载大小及上部结构现状； (2)查明基坑周边各类地下设施，包括给水、排水、 电缆、煤气、污水、雨水、热力等管线的分布与性状； (3)查明基坑四周道路的距离及车辆载重情况； (4)查明场地四周和邻近地区地表水汇流和排泻情 况，地下水管渗漏情况及对基坑开挖的影响。

● 2.4
●
基坑工程施工
2.4.1水泥土墙施工
深层搅拌水泥土桩排挡墙，是采用水泥作为固化剂，利用特 制的深层搅拌机械，在地基深处就地将软土和水泥强制搅拌形成 水泥土，利用水泥和软土之间所产生的一系列物理-化学反应，使 软土硬化成整体性的、并有一定强度的挡土、防渗墙。 优点：施工时振动和噪音小，工期较短，无支撑，它既可挡 土亦可防水，而且造价低廉。普通的深层搅拌水泥土挡墙，通常 用于不太深的基坑作支护，若采用加筋搅拌水泥土挡墙，则能承 受较大的侧向压力，用于较深的基坑护壁。
(7)土钉（沙层锚杆)墙 土钉墙是一种利用土钉加固后的原位土体来维护基 坑边坡土体稳定的支护方法。它由土钉、钢丝网喷射混 凝土面板和加固后的原位土体三部分组成。该种支护结 构简单、经济、施工方便，是一种较有前途的基坑边坡 支护技术，适用于地下水位以上或经降水后的粘性土或 密实性较好的砂土地层，基坑深度一般不大于15m。 土钉墙支护
在城市中心建筑物稠密地区，往往不具备基坑放坡开挖的 条件,此时就只能采用在支护结构保护下垂直或基本垂直进行 开挖。 在有支护开挖的情况下，基坑工程一般包括下述内容： (1)基坑工程勘察； (2)基坑支护结构的设计和施工； (3)控制基坑地下水位； (4)基坑土方工程的开挖和运输； (5)基坑土方开挖过程中的工程监测； (6)基坑周围的环境保护。
(6)旋喷桩挡墙 它是钻孔后将钻杆从地基土深处逐渐上提，同时利用 插入钻杆端部的旋转喷嘴，将水泥浆固化剂喷入地基土中 形成水泥土桩，桩体相连形成帷幕墙，可用作文护结构挡 墙。在较狭窄地区亦可施工。它与深层搅拌水泥土桩一样， 亦为重力式挡墙，只是形成水泥土桩的工艺不同而已。在 施工旋喷桩时，要控制好上提速度、喷射压力和喷射量， 否则质量难以保证。
U型钢板桩
插打
入土
U型板桩相互连接
(2)钢筋混凝土板桩 这是一种传统的支护结构，截面带企口有一定挡水作用， 顶部设圈梁，用后不再拔除，永久保留在地基土中，过去多 用于钢板桩难以拔除的地段。
(3)钻孔灌注桩排桩挡墙 常用者为∮600～1000mm，做成排桩挡墙，顶部浇 筑钢筋混凝土圈梁，设内支撑体系。我国各地都有应 用，是支护结构中应用较多的一种。 灌注桩挡墙的刚度较大，抗弯能力强，变形相对 较小，在土质较好的地区已有7—8m悬臂者，在软土地 区坑深不超过14m皆可用之，经济效益较好。但其永久 保留在地基土中，可能为日后的地下工程施工造成障 碍。由于目前施工时它难以做到相切，桩之间留有 100～150mm的间隙，挡水效果差，有时将它与深层搅 拌水泥土桩挡墙组合应用，前者抗弯，后者做成防水 帷幕起挡水作用
三、基坑支护结构的安全等级
根据《建筑基坑支护技术规程》，基坑侧壁的安全 等级分为三级(表l—1)，设计时不同等级采用相对应的 重要性系数γ0。 基坑侧壁安全等级及重要性系数 表1-l
安全等级 一级 二级 三级 破坏后果 支护结构破坏、土体失稳或过大变形对周 边环境及地下结构施工影响很严重 支护结构破坏、土体失稳或过大变形对周 边环境及地下结构施工影响一般 支护结构破坏、土体失稳或过大变形对周 边环境及地下结构施工影响小严重
钻 孔
插筋、注浆
铺设钢筋网
喷射砼护面
支撑体系的选型
当基坑深度较大，悬臂的挡墙在强度和变形 方面不能满足要求时，即需增设支撑系统。 支撑系统分两类： 基坑内支撑 基坑外拉锚。

e0ik
1、内支撑
(1)钢结构支撑 钢结构支撑拼装和拆除方便、迅速，为工具式支撑， 可多次重复使用，且可根据控制变形的需要施加预 顶力，有一定的优点。 但与钢筋混凝土结构支撑相比，它的变形相对较大， 且由于圆钢管和型钢的承载能力不如钢筋混凝土结 构支撑的承裁能力大，因而支撑水平向的间距不能 很大；相对来说对于机械挖土不太方便
①钢管支撑
钢管支撑的形式，多为对撑或角撑如间距较大、 长度较长，亦可增设腹杆形成桁架式支撑， 对撑 纵横钢管交叉处，可以上下叠交 ；亦可增设特制 的十字接头，纵横钢管都与十字接头连接，使纵横 钢管处于同一平面内。后者可使钢管支撑形成一平 面框架，刚度大，受力性能好


内支撑的布臵与型式
支撑体系在平面上的布臵形式(如图)，有角撑、对撑、桁架式、框架式、 环形等。有时在同一基坑中混合使用，如角撑加对撑、环梁加边桁(框) 架、环梁加角撑等。主要是因地制宜，根据基坑的平面形状和尺寸设臵 最适合的支撑。

土壁支护
边坡有危岩、孤石、崩塌体 等不稳定的迹象时要先做妥善 处理。对软土土坡和极易风化 的软质岩石边坡，开挖后应对 坡脚、坡面采取喷浆、抹面、 嵌补、砌石等保护措施，并作 好坡顶、坡脚排水。
边 坡 支 护 高达530m的边坡锚固
土壁支护
边支 坡撑 崩垛 塌防 治
崩 塌 防 治
大 石 加 固
土壁支护
(3) 设计、施工人员经验不足。实践表明，工程经验 在决定基坑支护设计方案和确保施工安全中起着举足 轻重的作用。

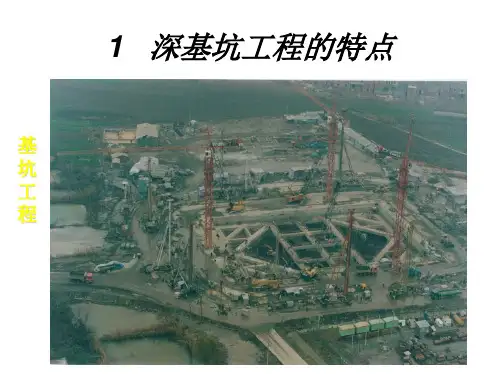

基坑工程特点 1. 综合性强 2. 临时性和风险性大 3. 地区性 4. 环境条件要求严格 一、基坑工程的内容
基坑土方开挖的施工工艺一般有两种：放坡开挖(无支护 开挖)和在支护体系保护下外挖(有支护开挖)。前有既简单又 经济，但需具备放坡开挖的条件，即基坑不太深而且基坑平面 之外有足够的空间供放坡之用。因此，在空旷地区或周围环境 允许放坡而又能保证边坡稳定条件下应优先选用。
骇人听闻的 上海倒楼事 件令土木人 蒙羞，开发 商、承包商、 监理工程师 和负有监管 职责的政府 官员将被钉 在土木建设 史的耻辱柱 上！
两侧压力差产 生的水平力超 过了桩基的抗 侧能力
导致基坑工程事故的主要原因如下: (1) 设计理论不完善。许多计算方法尚处于半经验阶段，理 论计算结果尚不能很好反映工程实际情况。 (2) 设计者概念不清、方案不当、计算漏项或错误。
e0ik （ j h j q）K 0i
j 1
i
e0ik
(4)地下连续墙 地下连续墙已成为深基坑的主要支护结构挡墙之一， 国内大城市深基坑工程利用此支护结构为多，常用厚度为 600～800mm，少量也可施工厚1000mm者、，上海至今已完 成一百多万平方米地下连续墙。尤其是地下水位高的软土 地区，当基坑深度大且邻近的建(构)筑物、道路和地下管 线相距甚近时，它往往是首先考虑的支护方案。上海地铁 的多个车站施工中都采用地下连续墙。
专题二 基坑工程
本章内容主要包括六个部分： 1．介绍基坑工程的内容、设计原则与安全等级 2．介绍了基坑工程的勘察包括岩土勘察、水文地质勘 察、周边环境勘察。 3．重点介绍了包括地下连续墙、逆筑法、土钉墙、水 泥土墙和钢板桩等支护结构的施工。 4．介绍了基坑土方开挖，包括放坡开挖和有支护结构 的开挖等两种开挖方式。 5．分析了地下水流的性质、基坑涌水量的计算、集水 明排法以及降低地下水方法。 6．介绍了基坑支护结构监测项目、监测方法以及常用 的监测仪器
岩土勘察一般应提供下述资料： (1)场地土层的类型、特点、土层性质； (2)基坑及围护墙边界附近，场地填土、暗浜、 古河道及地下障碍物等不良地质现象的分布范围与深 度，表明其对基坑工程的影响； (3)场地浅层潜水和坑底深部承压水的埋藏情况， 土层渗流特性及产生流砂、管涌的可能性； (4)支护结构设计和施工所需土、水指标；
(5)深层搅拌水泥土桩挡墙 深层搅拌水泥土桩挡墙在软土地区近年来应用 较多，尤以上海应用最多，过去多用于地基加固工程。 它是用特制进入土深层的深层搅拌机将喷出的水泥浆 固化剂与地基上进行原位强制拌合而制成水泥土桩， 相互搭接，硬化后即形成具有一定强度的壁状挡墙 (有各种形式，计算确定)，既可挡土又可形成隔水帷 幕。对于平面呈任何形状、开挖深度不很深的基坑 (一般认为不超过6m)，皆可用作文护结构，比较经济； 水泥土的物理力学性质，取决于水泥掺入比，多用12 ％左右。目前在上海地区广为应用，收到较好的效果， 它特别适应于软土地区。 深层搅拌水泥土桩挡墙，属重力式挡墙，深度 大时可在水泥土中插入加筋杆件，形成加筋水泥土挡 墙，必要时还可辅以内支撑等。
