桥梁工程【精品课件】.ppt

桥梁工程【精品课件】.ppt
结构自重轻,建筑高度小,跨径最大, 近2000m。缺点是结构刚度差,在车 和风荷载作用下,桥有较大的变形和 振动。一般只在公路上修建。
(5)组合体系 桥
由几个不 同体系的结构 组合而成的桥 梁。
第二章 桥梁规划设计及荷载
第一节 桥梁的总体设计
一、桥梁设计的基本原则和要求
(1)使用上的要求 桥梁必须适用。满足交通安全、 通畅、及泄洪、通航或通车等要求, 并便于检查和维修。
装配式简支梁桥的浮吊架设法: 浮吊船架梁
固定式悬臂 浮吊架梁
装配式简支梁桥的高空架设法: 适合于架设中、小跨径的多跨简支梁桥
小跨径桥梁的自行吊车桥上架设
悬臂和连续体系的 梁桥的支架模板就 地浇筑法:
T型梁桥的施工法:(如同高空架设法)
预应力混凝土悬臂体系梁桥的悬臂法施工 挂篮结构简图
重庆长江大桥 施工中采用的 斜拉式挂篮
对称浇筑
悬臂法建造连续梁桥的体系转换
顶推法施工:预应力混凝土连续桥架设。
4、未来发展
(1)中小跨径的梁式桥:标准化、 整体化(由简支向连续化)方向发 展;
(2)建筑材料上:采用高强度、轻 型材料、预应力钢材与钢筋混凝 土,增大桥梁的跨越能力;
(3)桥梁设计上:更新计算图式及 计算方法,运用计算机将之一体 化。
受力特征:在竖直荷
载作用下,有竖直反 力和水平反力;无铰 刚架还有支承弯矩。 桥跨结构:刚架以受 弯拉为主,也有轴向 力和剪力,大小但于 梁桥与拱桥之间。
优点:建筑高度小,降低线路标高,改善
纵坡,减少路堤土方量,增加桥下净空。
缺点:是粱柱刚结处较易裂缝。
(4)悬吊 桥:
承重结构 为缆索、桥塔、 加劲梁及锚绽。
(2)拱式桥:

桥梁工程概论ppt课件

桥梁工程概论ppt课件

1991 P.C 1999 H 1991 S
16
17
世界最大混凝土拱桥
排序
桥名
1 万县长江大桥 2 克尔克 1 号桥(Krk-1)
3 江界河大桥 4 邕江大桥 5 格莱兹维尔桥
(Gladesville) 6 艾 米 赞 德 桥 (Ponte da
Amizade) 7 布洛克兰斯桥
(Bolukrans) 8 阿拉比达桥(Arrabida) 9 山多桥(Sando)
24
一、桥梁的组成 桥梁附属设施: • 1、桥面铺装(或称行车道铺装) • 2、排水防水系统 • 3、栏杆(或防撞栏杆) • 4、伸缩缝 • 5、灯光照明
25
二、桥梁的分类
1、按跨径大小分类 – 我国公路工程技术标准桥梁分类
桥梁分类 特大桥
多孔跨径总长 L(m)
L≥ 500
单孔跨径 L0(m)
L0≥ 100
28
29
30
31
32
33
34
3、按桥梁用途来划分 公路桥、 铁路桥、 公路铁路两用桥 农桥、 人行桥、 运水桥(渡槽)、 其它专用桥梁(如通过管路、电缆等)
35
4、按材料来划分 木桥、 钢桥、 圬工桥(包括砖、石、混凝土桥)、 钢筋混凝土桥、 预应力钢筋混凝土桥
36
5、按结构体系划分 梁式桥——主梁受弯 拱桥——主拱受压 刚架桥——构件受弯压 缆索承重——缆索受拉 组合体系——几种受力的组合
桥梁工程 ——混凝土桥梁工程
1
前言 • 桥梁工程课的地位——最主要的专业课 • 主要内容——构造原理、计算理论、计算方法、施工概要 • 有关桥梁工程的主要课程——混凝土桥、钢桥、桥梁施工、桥梁电算、
其它专题报告 • 本课程的主要内容——桥梁工程总体概论、分类介绍各种桥型

桥梁工程概论

桥梁工程概论

桥梁工程概论

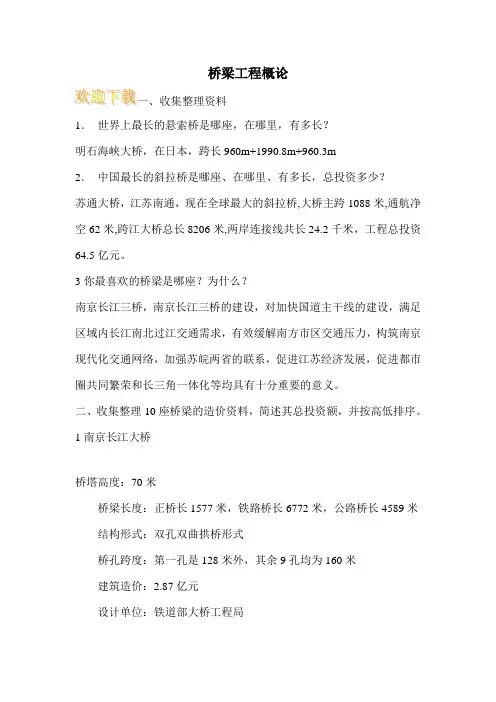

1.世界上最长的悬索桥是哪座,在哪里,有多长?
明石海峡大桥,在日本,跨长960m+1990.8m+960.3m
2.中国最长的斜拉桥是哪座、在哪里、有多长,总投资多少?
苏通大桥,江苏南通,现在全球最大的斜拉桥,大桥主跨1088米,通航净空62米,跨江大桥总长8206米,两岸连接线共长24.2千米,工程总投资64.5亿元。

3你最喜欢的桥梁是哪座?为什么?
南京长江三桥,南京长江三桥的建设,对加快国道主干线的建设,满足区域内长江南北过江交通需求,有效缓解南方市区交通压力,构筑南京现代化交通网络,加强苏皖两省的联系,促进江苏经济发展,促进都市圈共同繁荣和长三角一体化等均具有十分重要的意义。

二、收集整理10座桥梁的造价资料,简述其总投资额,并按高低排序。

1南京长江大桥
桥塔高度:70米
桥梁长度:正桥长1577米,铁路桥长6772米,公路桥长4589米结构形式:双孔双曲拱桥形式
桥孔跨度:第一孔是128米外,其余9孔均为160米
建筑造价:2.87亿元
设计单位:铁道部大桥工程局。

路桥工程概论ppt课件

路桥工程概论ppt课件
(3)借起重小车落梁安放在滑道垫板上,并借墩顶横移 将梁(除一片中梁外)安装就位i
(4)用以上步骤并直接用起重小车架设中梁,整孔梁架 完后即铺设移运安装粱的轨道。
重复上述工序,直至全桥架梁完毕。
.
13
四、悬臂体系和连续体系粱桥的施工特点
(一)钢筋混凝土悬臂体系和连续体系梁桥的施工特点 架设方法:搭设支架模板就地浇筑 施工缝:墩台处
.
27
二、缆索吊装施工
(一)缆索吊装设备 主要机具设备:主索、起重索、牵引索、扣索、浪风索、塔 架(包括索鞍)、地锚(地垄)、滑轮、电动卷扬机或手摇绞车 等。 (二)拱肋(箱)吊运、安装过程中的受力验算 (三)施工加载顺序设计
.
28
.
29
.
30
三、其它施工方法简介 (—)支架横移法 (二)斜吊式悬臂施工法 (三)刚性骨架施工法 (四)转体施工法 1.竖向转体施工 2.平面转体施工
.
31
.
32
第三节 缆索承重桥梁的架设简述 一、地锚式缆索体系桥梁的架设 方法一 阶段1:主墩、塔柱和锚碇的施工; 阶段2:主缆的架设; 阶段3:加劲梁从主跨中央开始架设; 阶段4:边跨加劲梁的架设以减少塔顶索鞍的水平位移; 阶段5;塔住处加劲梁闭合段的架 阶段6:加劲梁所有接头的固结封合 方法二 从塔柱处开始向两侧架设加劲梁,最后在主跨中央合拢
.
8
(二)后张法简支梁的制造工艺 1、预应力筋的制备 2.预应力筋孔道成型 3.预应力筋的张拉工艺 4.孔道压浆 5、封端
.
9
三、装配式简支粱桥的安装 (一)陆地架设法 1、自行式吊车架梁 2.跨墩门式吊车架梁 3.摆动排架架梁 4.移动支架架梁
.
10
(二)浮吊架设法 1.浮吊船架梁 2.固定式悬臂浮吊架梁

桥梁工程ppt课件

桥梁工程ppt课件
就位。
03
转体施工法
将桥梁结构在非设计轴线位置 制作成形后,通过转体就位的
一种施工方法。
04
支架施工法
在桥位处搭设支架,在支架上 浇筑桥体混凝土,达到强度后
拆除模板、支架。
施工过程中的关键技术问题
大跨度桥梁的线形控制
通过精确的测量和计算,确保桥梁的线 形满足设计要求。
高性能混凝土的应用
研发和应用高性能混凝土,提高桥梁的 耐久性和承载能力。
桥梁工程ppt课件
目录
• 桥梁工程概述 • 桥梁结构与设计原理 • 桥梁施工方法与技术 • 桥梁材料及其性能特点 • 桥梁检测、维护与加固技术 • 典型案例分析与实践经验分享
01
桥梁工程概述
桥梁定义与分类
01
桥梁定义
02
桥梁分类
桥梁是一种跨越障碍物的建筑结构,连接被跨越物两端的交通线路或 其他设施。
室内模拟试验
现场检测与评估
在室内模拟桥梁结构的受力状态和环境条 件,对材料进行加载和卸载试验,以评估 其力学性能和耐久性。
对实际桥梁结构进行现场检测和评估,了 解其材料性能和使用状况,为桥梁的维修 和加固提供依据。
05
桥梁检测、维护与加固技 术
桥梁检测方法及技术应用
01
02
03
常规检测方法
目视检查、敲击检测、测 量变形等。
智能化施工和检测技术发展 :如BIM技术、无损检测技
术等。
桥梁抗震、抗风性能提升研 究:针对地震、台风等自然
灾害的防范措施。
01
02
03
04
05
THANKS
设计方法
包括初步设计、技术设计和施工图设 计三个阶段,涉及荷载分析、结构分 析、构造设计等方面。

1.3桥梁工程概述.ppt

1.3桥梁工程概述.ppt
桥梁既是一种功能性的结构物,也往往是一座立体的造型 艺术工程,是一处景观,具有时代的特征,桥梁具有一种凌空 宏伟的魅力。
1.3 桥梁工程概述
请大家谈谈自己所知道的的或所见过的桥梁有哪 些?
桥梁的建造要考虑哪些因素?
1.3 桥梁工程概述
桥梁的概念:供车辆和行人跨越障碍物的建筑工程 结构,线路跨越障碍的延伸部分或连接部分。
桥梁工程的概念:是土木工程中属于结构工程的一 个分支学科。 桥梁和涵洞的造价一般平均占公路纵造价的10%20%。
1.3 桥梁工程概述
1.3.1 桥梁起源及发展
人们最初是受到自然界各种景象的启发而学会建 造各式桥梁。(桥梁的雏形) 例如:
从倒下而横卧在溪流上的树干,可以衍生建造桥 梁的想法;从天然形成的石洞,就知道修建拱桥; 从树丛间攀爬和飘荡的藤蔓的启发,而学会建造索 桥等。
梁式桥
上部结构
下部结构
河南开封黄河公路大桥
1.3.2 桥梁基本组成
主要名称和尺寸
1.3.2 桥梁基本组成
1.3.2桥梁基本组成
桥梁建筑高度:是桥上行车路面(或钢轨顶面)标高至桥 跨结构最下缘之间的距离它不仅与桥跨结构的体系和跨 境大小有关,而且还随行车部分在桥上布置的高度位置 而异。
净失高:是从拱顶的截面下缘至相邻两拱角的截面下缘最低 点之连线的垂直距离。
—支承上部结构,传递上部传来的荷载 —挡住路堤的土 —将桥梁结构的反力传递到地基
附属设施(accessory) 包括锥形护坡、护岸、导流结构

支座 ( bearing)—保证桥梁的温差伸缩
◆ 明确各部分的作用
1.3.2 桥梁的基本组成
上部结构:也称桥跨结构。包括承重结构和桥面 系(桥面铺装、防水和排水设施、伸缩缝、人行道、 栏杆、灯柱等),是线路中断时跨越障碍的主要承重 结构,作用是承受车辆和行人荷载,并通过支座将荷 载传递给墩台。

第1章 桥梁工程概论PPT课件

第1章 桥梁工程概论PPT课件
当你尽了自己的最大努力时,失败也是伟大的, 所以不要放弃,坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
谢谢大家
荣幸这一路,与你同行
It'S An Honor To Walk With You All The Way
36
37
桥梁附属设施:锥坡、倒流堤
38
常用名词:
1、计算跨径:对于具有支座的梁桥,是指桥跨结构相邻两个支座中心之间的距离, L0表示。对于拱式桥,是指相邻拱脚截面形心点之间的水平距离。
2、净跨径:对于梁式桥是设计水位上相邻两个两个桥墩(桥台)之间的净距,l0 表示。对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。
13
三. 我国近代桥梁建设的成就
钱塘江大桥:钢桁梁桥,为中国工程师(茅以升)自己设 计并建造的公路铁路两用简支钢桁梁桥,是中国建桥 史上的一个里程碑。全长1453米,上层设双车道公路, 宽6.1米,下层为单线铁路。正桥18孔,由2x14.63m 简支上承式钢板梁与16x65.84m简支钢桁梁组成。
8、拱桥矢高和矢跨比:从拱顶截面下缘至拱线的水平线之间的垂直距离,称为净 矢高(f0),从拱顶截面重心至拱脚截面重心的水平线之间的垂直距离,称为计算 矢高(f),计算矢高与计算跨径之比称为拱圈的矢跨比
39
桥梁分类
1、按结构体系划分 1)梁式桥——主梁受弯 2)拱桥——主拱受压 3)刚架桥——构件受弯压 4)悬索桥——缆索受拉 5)组合体系桥梁——例如:斜拉桥、系 杆拱
日本本州四国联络 线(神户-鸣门)
1998
丹麦
1997

道路和桥梁工程概论4PPT课件

道路和桥梁工程概论4PPT课件
道路和桥梁工程概论 4ppt课件
目录
• 道路和桥梁工程概述 • 道路工程设计 • 桥梁工程设计 • 道路和桥梁工程的施工 • 道路和桥梁工程的维护与管理 • 案例分析
01
道路和桥梁工程概述
道路和桥梁的定义与分类
道路
道路是指用路标线等标记划定的供车辆和行人通行的地带,包括公路、城市道 路、林区道路等。根据使用性质,道路可分为交通性道路、生活性道路、商业 性道路和景观性道路等。
桥面铺装与排水设计
桥面铺装材料
选择耐久性好、防滑、防水的铺装材 料,提高桥面的使用性能和安全性。
排水系统设计
合理设计排水系统,将桥面水及时排 走,防止积水对桥面造成损害。
防滑处理
对桥面采取防滑处理措施,提高桥面 的摩擦系数,保证行车的安全性。
检修通道和人行道
根据需要设置检修通道和人行道,方 便维护和行人通行。
国家安全
道路和桥梁在国防建设中具有重要 地位,保障国家安全和战略物资的 运输。
国内外道路和桥梁工程的发展概况
国内发展
我国道路和桥梁工程建设历史悠久,古代的赵州桥、泸定桥 等都是世界著名的桥梁工程。近年来,我国在道路和桥梁工 程建设方面取得了巨大成就,如杭州湾跨海大桥、港珠澳大 桥等。
国外发展
国外在道路和桥梁工程建设方面也取得了许多成就,如美国 的金门大桥、英国的塔桥等。同时,一些发达国家在道路和 桥梁工程的技术研发、新材料应用等方面也处于领先地位。
对城市交通的影响。
某山区公路工程案例
工程背景
某山区经济发展滞后,交通不便,需要建设公路来促进区 域经济发展。
主要工程内容
在山岭地带修建一条长约50公里的公路,包括路基、路 面、隧道、桥梁等。

桥梁工程教学概述PPT

桥梁工程教学概述PPT
该桥为斜拉桥,总投资64.5亿元,全 长32.4千米,创造了人类建桥史上1088米 最大跨径、306米最高主塔、580米最长斜 拉索、131根长120米的最深群桩基础四项 世界第一。
(4)悬索桥
润扬长江大桥南汊桥 (中国跨径最大的悬索桥)
国外桥梁建设的成就
➢ 桥梁建设规模 ➢ 新材料的应用 ➢ 预应力技术的应用 ➢ 计算机技术的应用 ➢ 洲际联络工程
(2) 跨径: 净跨径l0、总跨径∑l0 、计算跨径l、标准跨径Lk、桥梁全长L
净跨径:对于梁式桥是指设计洪水位上相邻两个桥墩(或桥台)之间的水 平净距,通常用l0表示; 对于拱式桥是指每孔拱跨两个拱脚截面最低点之间的水平距离。
总跨径:是指各孔净跨径的总和,也称桥梁孔径(∑l0)它反映了排泄洪 水的能力。
拱桥的高度:
净矢高 f0、矢高 f、矢跨比( f / l ) 拱桥概貌
7 1
3
2 f0 f
6 4
5
l l0
10
8 9
1-拱圈;2-拱顶;3-拱脚;4-拱轴线;5-拱腹;6-拱 背;7-变形缝;8-桥台;9-基础;10-锥坡;11-拱上结构
拱桥的高度: 净矢高 f0、矢高 f、矢跨比( f / l )
❖ 世界上跨径最大的斜拉桥——江苏苏通大桥, 跨径1088米(2008)。
❖ 世界上跨径最大的悬索桥——明石海峡大桥, 跨径1991米(1998)。
我国桥梁建设的成就
赵州桥(世界最古老的敞肩桥,37.02 最大跨径(m)
桥名
梁桥
270
虎门辅航道桥
拱桥
550
上海卢浦大桥
③ 用材: 抗压能力强的圬工材料(如砖、石、混凝土)和钢筋混
凝土、钢等来建造。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
价的10%~20%,而且随着公路等级的提高,所占比例将 会增大; ❖ 桥梁是交通运输的咽喉。
1-1-2 我国古代桥梁建设的成就
中国古代的木桥、石桥、铁索桥都长时间 保持世界领先水平。
❖ 浮桥:距今约三千年周文王时代,我国已在渭河 上架设浮桥。
❖ 多孔桩柱式桥梁:公元前332年春秋战国时期, 已修建与黄河流域,以木桩为墩桩,上置木梁、 石梁;
石拱桥(圬工拱桥和钢筋砼拱桥)
❖ 此桥形经济合理,在中小跨径桥梁中得到广泛的 应用。
❖ 1958~1960年间,因地制宜,就地取材,修建了 大量经济美观的石拱桥,其中跨径最大的是云南 省南盘江长虹桥(L=112.5m)。
❖ 1972年,跨径被四川丰都县的九溪沟大桥刷新 (L=116m)
❖ 目前,跨径在百米以上的石拱桥有7座
❖ 除石拱桥外,我国还结合国内具体情况,创建和推广了不 少新颖的拱桥结构,在大量的公路桥梁的建设中达到节约 刚材和木料的目的。
❖ 1964年创建的双曲拱桥,因其具有用料省、造价低、施工 简单、外型美观等优点在公路桥梁中得到应用和推广。问 世的十年内就建成了4000多座,总长约30万米。目前,跨 径在百米以上的双曲拱桥共16座,最大跨径是河南前河大 桥(150m)。
斜拉桥
❖ 我国1975年创建了四川云阳汤溪河桥(76m) 和上海松江县新五桥(54m)两座试验桥。 至今已建成的斜拉桥有100余座,其中跨径 大于400m得有20多座,为世界之首。
杭州湾大桥:世界第一桥
杭州湾跨海大桥目前已通 车。大桥全长36公里, 其中桥长35.7公里,双向 六车道高速公路,大桥共 有各类桩基7000余根, 是目前世界上最长的跨海 大桥。该桥创造了多个世 界第一。比如:世界第一 长度;世界第一“架”;
❖ 拱桥东汉中期出现。河北赵县的赵州桥,是我国古代石拱桥 的杰出代表。
其他石拱桥:北京永定河上的卢沟桥
颐和园内的玉带桥
❖ 值得一提的是广东潮安县横跨韩江的湘子桥(广济桥),世 界上最早的开合式桥,论石桥之长、石墩之大、桥型之多以 及施工条件之困难,工程历时之久,都在古代建桥史上罕见。
1-1-3 我国现代桥梁建设的成就
❖ 解放前的旧中国,在桥梁建设方面处于落后 状态
❖ 70年代后,中国桥梁技术开始大发展,尤其 80年代后,桥梁技术达到世界先进水平。
钢桥:
❖ 1957年,建成第一座长江大桥—武汉长江大桥。结束了我 国万里长江无桥的状况。此桥对我国现代桥梁技术开创了 道路,为第二座长江大桥奠定了基础。
❖ 1969年,建成了第二座长江大桥—南京长江大桥。是我国 自行设计、制造、施工,并使用国产高强钢材的现代化大 型桥梁。施工非常艰难,水深流急,河床地质极为复杂, 大型桥墩基础施工非常困难。此桥的建成,显示出我国建 桥技术已达到世界先进水平。
世 界第一采用“放气”施工
工 艺;世界第一“定海神针” 等。该桥的修建,将带动 长江三角洲地区经济的快
❖ 对于较大跨径拱桥,采用薄壁箱形拱桥取 代双曲拱桥。
❖ 近年来,跨径在百米以上的箱型拱桥有10 座,跨径最大的为渡口市7号桥,最大跨径 达170m。
钢筋混凝土和预应力混凝土梁式桥
❖ 预应力砼简支梁桥:我国50年代开始对预应力砼 桥进行试验研究,1956年建第一座跨径为20m的 预应力砼简支梁桥。
❖ 湖南长沙湘江大桥,连续拱桥,全长1500多米,这样规模 巨大的连续拱桥只经过一年奋战就全线通车了,这在桥梁 建筑史上实不多见。
❖ 此外,全国各地因地制宜创建了各具特色的拱式桥型。20 世纪70年代,在江浙一带推广的桁架拱桥和刚架拱桥,上 部结构自重小,适用于软土地基,在中小跨径的桥梁中得 到了广泛的应用。
1976年建成的洛阳黄河大桥,跨径为50米,全长 3.4公里,是我国目前最长的公路桥梁。
❖ 预应力砼T型刚架桥:60年代中,首次采用先进 的悬臂施工方法,建成第一座T型刚构桥。1971 年在福建乌龙江建成T型刚架桥,采用悬臂浇注和 悬臂拼装的先进工艺。目前最大跨径是1980年建 成的重庆长江公路大桥,8孔,全长一千多米,最 大跨径174m。
❖ 1-1桥梁在交通事业中的地位和国内外桥梁的 发展概况
❖ 1-2 桥梁的基本组成和分类
1-1桥梁在交通事业中的地位和国内外桥梁的
发展概况 1-1-1 桥梁的地位和作用. 1-1-2 我国古代桥梁建设的成就. 1-1-3 我国现代桥梁建设的成就. 1-1-4 世界桥梁建筑的现状. 1-1-5 桥梁工程的前景展望.
❖ 吊桥:我国的铁链吊桥比西方早千年,中国的藤、 竹吊桥有三千年的历史;唐中期,开始用铁链制 造吊桥;近代吊桥和斜拉桥由此发展而来。
梁要推石桥为首
❖ 秦汉时期,开始建造石梁桥。1053-1059年建造福建泉州万 安桥(洛阳桥),世界上现在尚保存最长,工程最艰巨的石 梁桥。 1240年建造的福建漳州虎渡桥,梁式石桥,桥长 335米,石梁长达23.7米,重达200吨。
❖ 目前,在我国长江上已飞架了九条钢铁飞龙。
万县长江大桥,润扬长江公路大桥,南京长江二桥,江阴 长江大桥,九江长江大桥,宜宾长江大桥,芜湖长江大桥
❖ 芜湖长江大桥工程规模居中国长江大桥之首。大桥采用大跨 度连续钢桁梁斜拉桥式 ,全长10020.96米,主跨312米,是 中国迄今为止公、铁两用桥跨度最大的桥梁。大桥工程采用 了10多项新技术、新结构、新材料、新工艺,大大提高了中 国公、铁两用桥梁设计、制造、安装水平,有14项刷新了全 国建桥记录大桥。其工程总量及规模均超过了武汉和南京两 座公路铁路两用桥的总和,该桥的科技含量、工程规模和建 造质量,居国际一流,国内领先。
1-1-1 桥梁在交通事业中的地位和作用
❖ 各种道路工程的关键节点,跨越各种障碍,是交通线中的 重要组成部分;
❖ 里程不长、难度高、造价大、工期长 ❖ 桥梁是一种永久性的公共建筑物,具有广泛的社会性; ❖ 成为城市的标志和骄傲,作为一种空间艺术结构物存在于
社会中; ❖ 从经济上看,桥梁和涵洞的造价一般来说平均占公路总造
